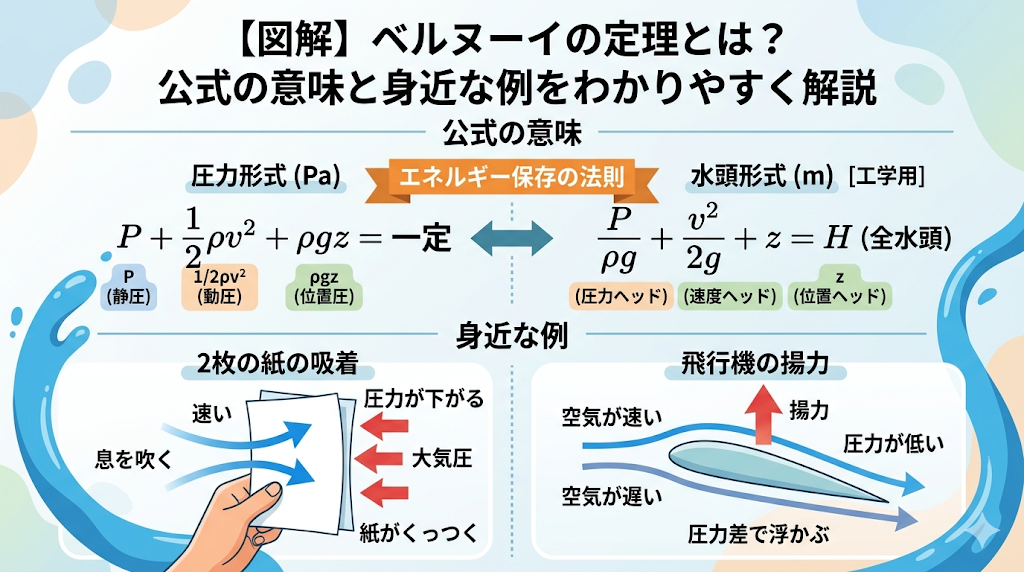

「2枚の紙を平行に垂らして、その間隙に息を吹き込むと、紙同士はどうなるか？」
直感的には、息の圧力で紙は広がりそうに思えます。
しかし実際には、紙同士はピタリと吸い寄せられてくっつきます。
これが、流体力学の基本原理である「ベルヌーイの定理（Bernoulli's Principle）」が引き起こす現象です。
この定理は、飛行機が飛ぶ理由から、キャブレターの霧吹き、そして巨大プラントの配管設計に至るまで、流体を扱うあらゆる技術の根幹を成しています。
しかし、式の中に登場する「静圧」「動圧」「全圧」といった概念や、単位の変換（パスカルかメートルか）で混乱するエンジニアも少なくありません。
本記事では、ベルヌーイの定理の定義と導出から、実務で必須となる「水頭（ヘッド）」の考え方、そして圧力損失を考慮した拡張式（実用公式）を用いた計算事例までを網羅的に解説します。
流体のエネルギー収支を完璧に理解し、根拠のある流体設計を行うためのバイブルとしてご活用ください。
- 1. ベルヌーイの定理とは何か？
- 2. 公式の導出と「圧力」形式での表現
- 3. 工学的なアプローチ：「水頭（ヘッド）」形式への変換
- 4. 計算事例①：トリチェリの定理（タンクからの流出）
- 5. 実践計算：圧力損失を考慮した拡張ベルヌーイ式
- 6. 計算事例②：ポンプ揚程の決定
- 7. ベルヌーイの定理の適用限界（落とし穴）
- 8. まとめ

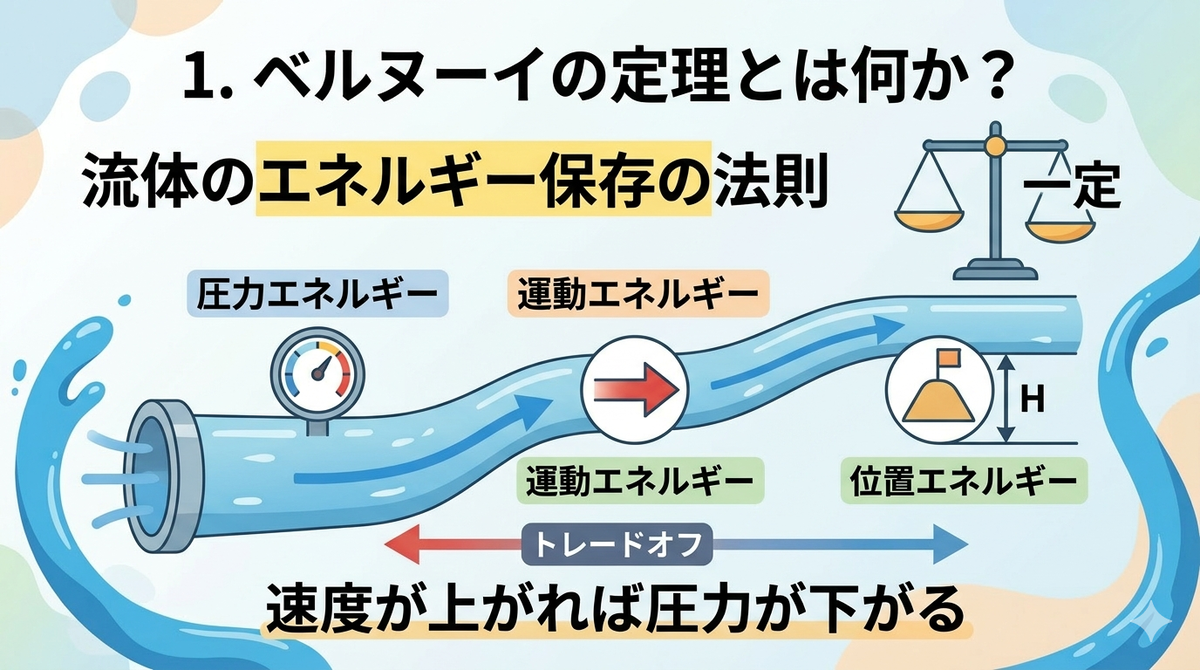

1. ベルヌーイの定理とは何か？
ベルヌーイの定理とは、一言で言えば「流体におけるエネルギー保存の法則」です。
1738年にダニエル・ベルヌーイによって発表されました。
エネルギー保存の法則とは、「形が変わっても、エネルギーの総量は変わらない」という宇宙のルールです。
ボールを高いところから落とすと、「位置エネルギー」が減る代わりに「運動エネルギー（速度）」が増えます。
流体もこれと同じで、流れている流体が持つエネルギーの総和は、流線上のどこをとっても一定になります。
流体が持つ3つのエネルギー
流体（非圧縮性・非粘性）は、以下の3つのエネルギーを持っています。
1. 圧力エネルギー（Pressure Energy）
流体が周囲を押す力（圧力 ）によって蓄えられているエネルギーです。
風船を膨らませた状態や、水道管内の水圧がこれに当たります。
2. 運動エネルギー（Kinetic Energy）
流体が流れる速度（）によって持つエネルギーです。
ボールの運動エネルギー と同じ概念です。
3. 位置エネルギー（Potential Energy）
基準面からの高さ（ または
）によって持つエネルギーです。
高いところにある水は、低いところにある水よりも大きなエネルギー（ポテンシャル）を持っています。
定理の本質：トレードオフの関係
ベルヌーイの定理が示しているのは、これらのエネルギーの「等価交換」です。
・速度（運動エネルギー）を上げると、その分だけ圧力（圧力エネルギー）が下がる。
・高さを上げると、その分だけ圧力や速度が下がる。
冒頭の「紙がくっつく」現象は、息を吹くことで空気の「速度」が上がり、その代償として紙の間の「圧力」が下がったため、外側の大気圧に押されて紙が閉じたのです。

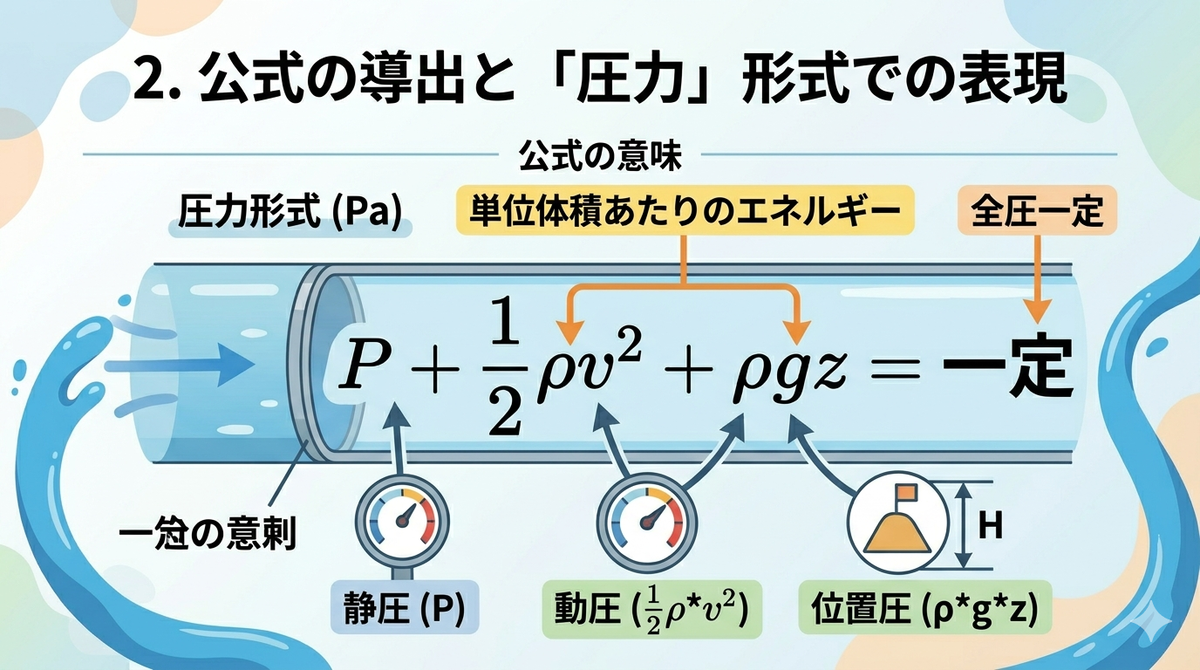

2. 公式の導出と「圧力」形式での表現
では、これを数式で表してみましょう。
流体の密度を
]、流速を
]、圧力を
]、高さを
]、重力加速度を
] とします。
単位体積あたりのエネルギー保存則として記述すると、以下の有名な式になります。
この式の各項は、すべて圧力の単位 を持っています。
各項の名称と意味
第1項：静圧（Static Pressure）
流体が静止しているとき、あるいは流体と一緒に動いている観測者が感じる圧力です。
配管の側面に開けた穴から圧力計で測定されるのは、この静圧です。
第2項：動圧（Dynamic Pressure）
流体の運動エネルギーを圧力に換算したものです。
流れている流体を急にせき止めたとき、その速度エネルギーが圧力に変わって衝撃を与えます。
台風の風圧などがこれに相当します。
第3項：位置圧（Hydrostatic Pressure）
高さによる水圧成分です。
水深が深いほど圧力が高いのはこのためです。
全圧（Total Pressure）
これら全ての合計を「全圧」と呼びます。
ベルヌーイの定理は、「理想流体において全圧は保存される」と言い換えることができます。

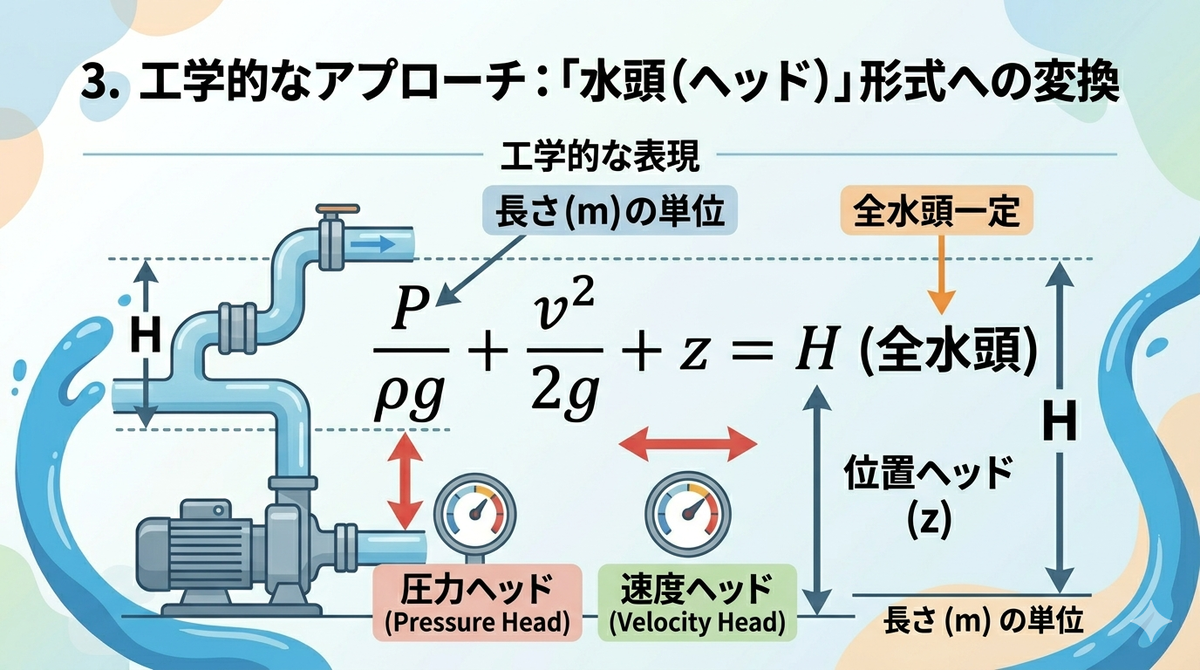

3. 工学的なアプローチ：「水頭（ヘッド）」形式への変換
物理学では上記の「圧力形式（Pa）」が使われますが、土木や機械設備の現場（ポンプ設計など）では、「水頭（Head）」という長さの単位 ] を使うのが一般的です。
先ほどの式全体を、流体の比重量 （または
）で割ります。
これが、エンジニアが最も頻繁に使うベルヌーイの式の形です。
各項の単位はすべてメートル ] になり、エネルギーを「高さ」として視覚的に捉えやすくなります。
各項の名称（ヘッド）
圧力水頭（Pressure Head）：
圧力を高さに換算したもの。
水の場合、1気圧（約 ）は、約
の水柱の高さに相当します。
速度水頭（Velocity Head）：
速度を高さに換算したもの。
その速度で真上に水を噴き上げたとき、どこまで到達するかという高さです。
位置水頭（Elevation Head）：
基準面からの実高さそのものです。
全水頭（Total Head）：
これら3つの水頭の合計エネルギーレベルです。

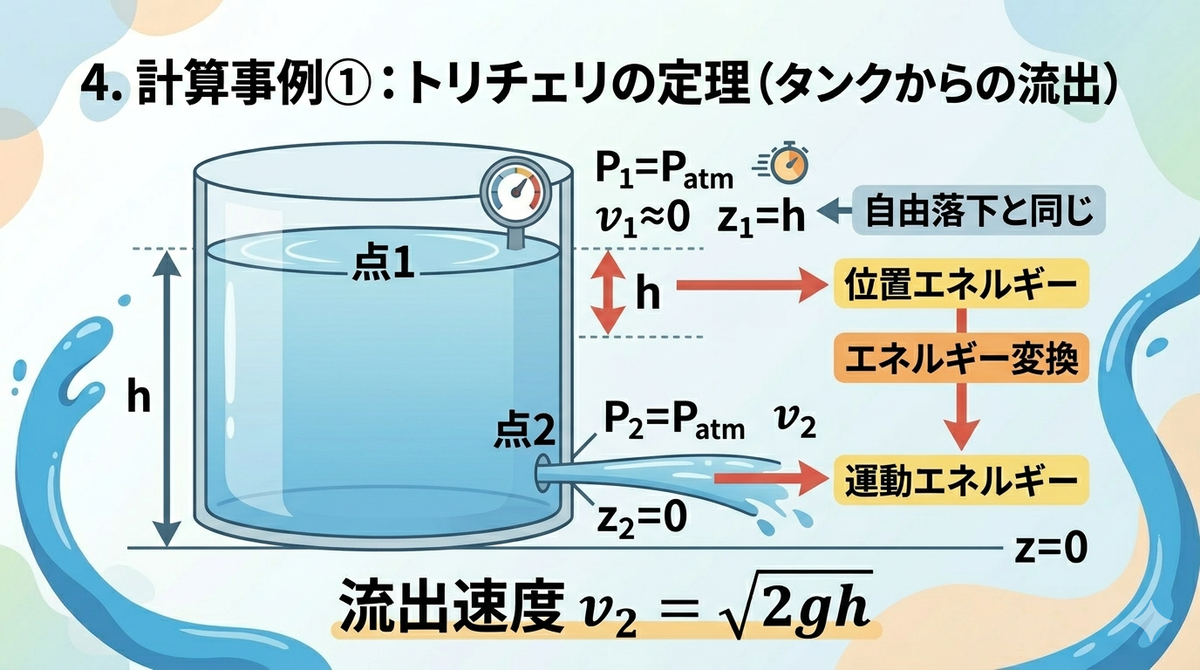

4. 計算事例①：トリチェリの定理（タンクからの流出）
ベルヌーイの定理の最も有名な応用例である「トリチェリの定理」を導出してみましょう。
大きなタンクの底に小さな穴を開けたとき、水が噴き出す速度 を求めます。
条件
・点1：タンクの水面（基準面からの高さ ）
・点2：底の穴（基準面からの高さ ）
・大気圧：
Step 1：ベルヌーイの式を立てる
点1と点2の間でエネルギー保存則を適用します。
Step 2：条件を代入する
・点1（水面）：大気に開放されているので 。タンクが十分大きいので水面降下速度はほぼゼロとみなせる（
）。高さ
。
・点2（穴）：大気中に放出されるので 。高さ
。
これらを代入すると、
Step 3：整理して解く
両辺にある大気圧の項 が消えます。
したがって、流出速度 は以下のようになります。
これが「トリチェリの定理」です。
驚くべきことに、物体を高さ から自由落下させたときの速度と同じ式になります。
つまり、水は「位置エネルギー」をそのまま「運動エネルギー」に変換して飛び出していることが証明されました。
関連記事

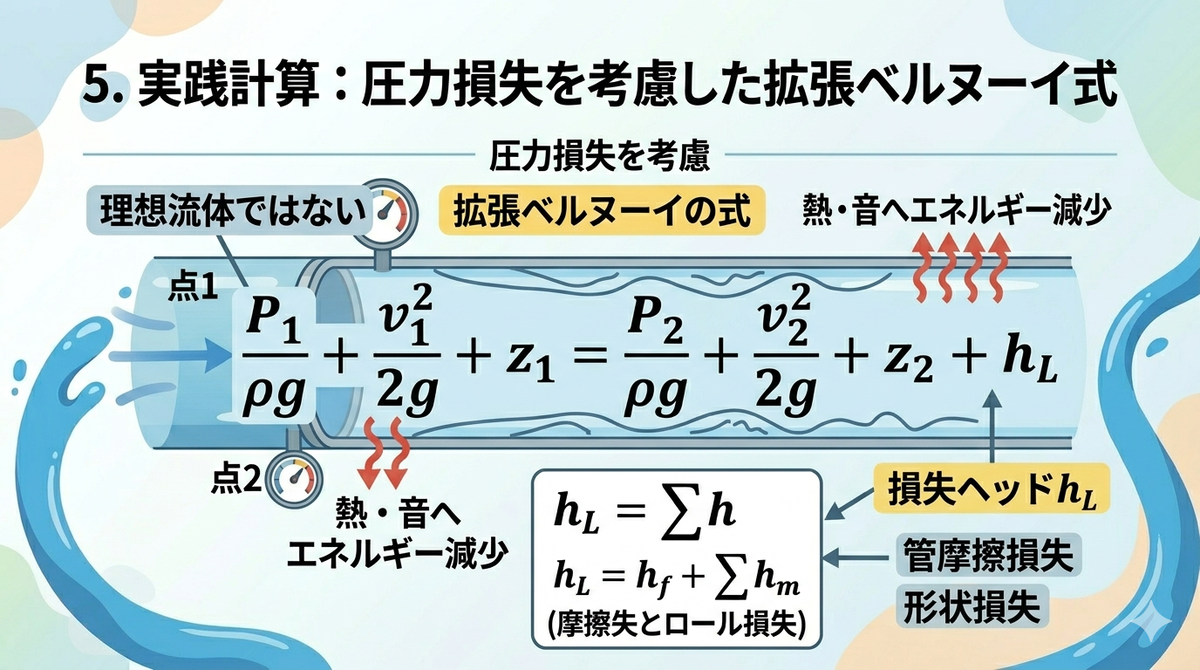

5. 実践計算：圧力損失を考慮した拡張ベルヌーイ式
ここまでの話は、摩擦のない「理想流体」の世界です。
しかし、実際の配管には摩擦があり、エルボやバルブなどの抵抗体もあります。
実務では、これらによるエネルギーロス（圧力損失）を考慮した「拡張ベルヌーイの式」を使用します。
損失水頭（Loss Head）の導入
上流（点1）から下流（点2）へ流れる間に、エネルギーの一部が熱や音となって失われます。
この失われたエネルギーを「損失水頭 」として式の右辺（流れた後）に加えます。
つまり、「最初の全エネルギー ＝ 後の全エネルギー ＋ 途中で失ったエネルギー」という収支合わせです。
損失水頭
の中身
損失水頭は、主に「管摩擦損失」と「形状損失」の合計です。
ダルシー・ワイスバッハの式（管摩擦）
（：管摩擦係数、
：配管長さ、
：配管内径）
長い配管ほど、細い配管ほど、流速が速いほど、損失は大きくなります。

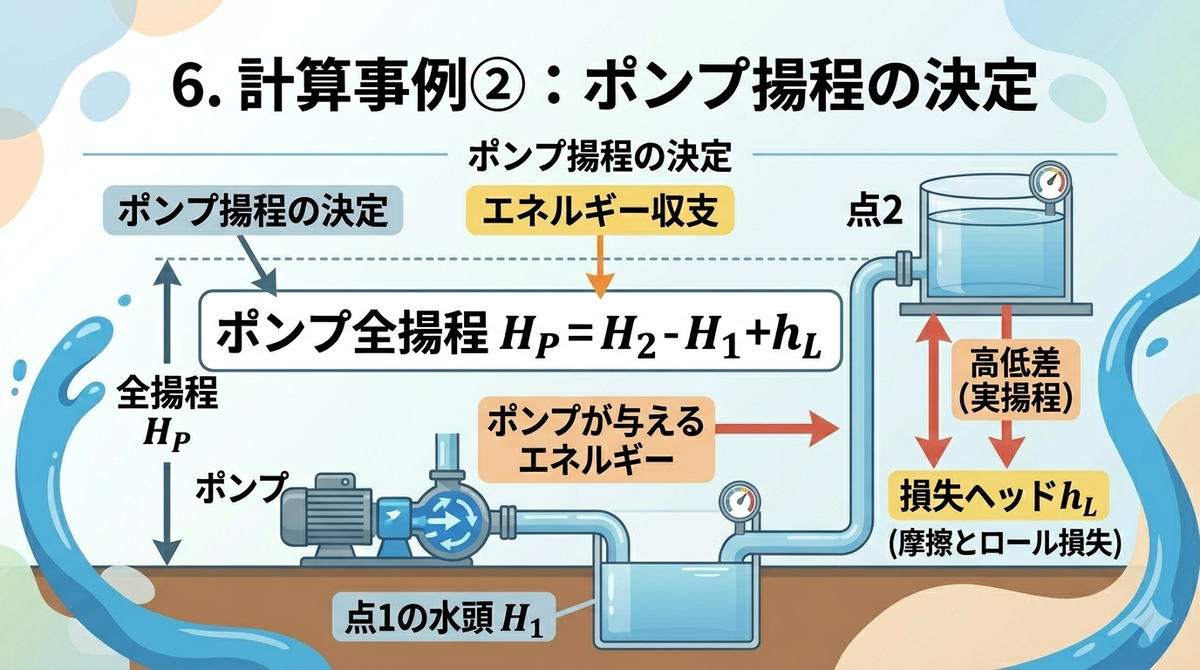

6. 計算事例②：ポンプ揚程の決定
工場で最も頻繁に行われる計算、すなわち「水を低いところから高いところへ送るために必要なポンプの圧力（全揚程）」を求めてみましょう。
条件
・地下タンク（水面高さ ）から、屋上タンク（水面高さ
）へ水を送りたい。
・配管の全長は 、内径は
。
・必要な流量から計算した流速は 。
・管摩擦係数 とする。
・エルボ等の形状損失は簡略化のため無視する。
・両タンクとも大気圧開放。
Step 1：エネルギー収支式を立てる
ポンプが与えるエネルギー（全揚程 ）を左辺に加えます。
（※タンク水面の流速は配管流速に比べて無視できるほど小さいため とします）
整理すると、
つまり、ポンプは「高低差 」に加えて「配管抵抗
」に打ち勝つだけの力が必要だということです。
Step 2：損失水頭 を計算する
ダルシー・ワイスバッハの式を使います。
配管の摩擦だけで、約 分ものエネルギーロスが発生することがわかります。
Step 3：必要全揚程
を求める
したがって、このシステムには「全揚程 以上」の能力を持つポンプを選定する必要があります。
もし摩擦損失を無視して「高さ だから
用のポンプでいいや」と選定していたら、水は屋上まで一滴も届きません。
これがベルヌーイの定理（拡張式）の実務における威力です。

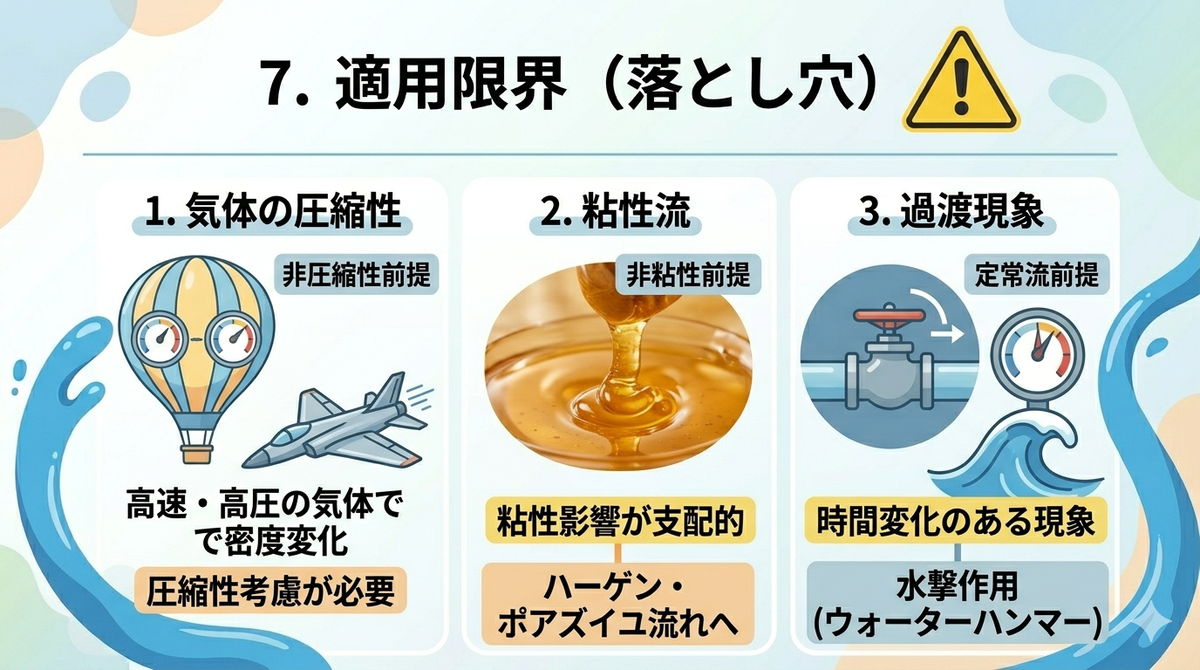

7. ベルヌーイの定理の適用限界（落とし穴）
万能に見えるベルヌーイの定理ですが、適用できないケースや注意点があります。
① 圧縮性流体（気体）の場合
ベルヌーイの式は、密度 が一定であることを前提としています。
水や油などの液体では問題ありませんが、空気やガスなどの気体は、圧力が変わると密度も変わります（圧縮性）。
流速が音速の0.3倍（マッハ0.3、約 ）以下の低速であれば、気体でも近似的にベルヌーイの式が使えますが、高速の気体や、圧力差が非常に大きい圧縮エアの計算には、熱力学を考慮した圧縮性流体の式を使う必要があります。
② 粘性が高い流体の場合
ハチミツや高粘度オイルのようにドロドロした流体では、摩擦の影響が支配的になり、慣性力（速度）の影響が小さくなります。
この場合、ベルヌーイの定理よりも、ハーゲン・ポアズイユ流れ（粘性流）としての解析が重要になります。
③ 過渡現象（水撃作用など）
ベルヌーイの定理は「定常流（時間が経っても状態が変わらない流れ）」に対する式です。
バルブを急閉した瞬間のウォーターハンマー（水撃作用）のような、時間的に変化する現象には適用できません。
8. まとめ
ベルヌーイの定理は、流体機械を設計するエンジニアにとっての共通言語です。
一見複雑な配管システムも、エネルギーの視点で見れば「位置」「圧力」「速度」の変換ゲームに過ぎません。
・基本はエネルギー保存則：
・実務では「水頭（ヘッド）」形式 ] が便利：
・速度が上がれば圧力は下がる（ベンチュリ効果）。
・現実の設計では、必ず「損失水頭 」を足して計算する。
この定理を使いこなせるようになれば、ポンプの選定ミスを防ぎ、配管サイズを最適化し、さらには省エネ効果の高いプラント設計が可能になります。
まずは目の前の配管一本から、頭の中でエネルギーの収支をイメージしてみてください。
