ボーリング加工とは｜マシニング工具と切削条件・びびり対策

機械工学 機械工学-プロセス

マシニングセンタの主軸が静かに回転を始め、一本の細長い工具がゆっくりと穴の中へ降りていく。切削油（クーラント）の音だけが響く中、オペレーターは機械の窓に耳を押し当て、わずかな異音も聞き逃さまいと神経を研ぎ澄ませます。

「ボーリング加工」は、金型製造における穴あけ加工の到達点です。ドリルが「穴を開ける」ための粗加工であるのに対し、ボーリングは「穴を育てる」ための仕上げ加工と言えます。 プレス金型のガイドポスト穴や、パンチプレートの刃口穴など、1ミクロンの狂いも許されない重要箇所において、ボーリング加工の成否はそのまま金型の品質、ひいては寿命に直結します。

しかし、その道のりは平坦ではありません。長い突き出し量による「びびり（振動）」、加工熱による寸法変化、そしてチップ（刃先）のわずかな摩耗。これら全ての変数をコントロールし、狙った寸法を一発で出し切る技術。

本記事では、ボーリング加工のメカニズム、適切な工具選定と手順、理論面粗さの計算式、そして現場で震え上がる「びびり音」を止めるための実践的なノウハウまで、製造現場の視点で徹底的に解説します。

1. ボーリング加工とは：穴の品格を高める

ボーリング加工（Boring）とは、既に開けられている下穴（ドリル穴や鋳抜き穴）の内径を、バイトと呼ばれる単刃（シングルポイント）の工具を回転させて切削し、穴径を広げると同時に、位置精度、真円度、直角度、そして表面粗さを高精度に仕上げる加工法です。

ドリル・リーマとの違い

よく混同されますが、役割は明確に異なります。

  • ドリル（Drilling）： 穴を「新規に開ける」工具。先端のチゼルエッジが暴れるため、位置精度や真円度は低く、穴内面も荒れています。あくまで下穴用です。
  • リーマ（Reaming）： 穴を「整える」工具。多刃でガイド性が高く、面粗度と径精度は出しやすいですが、ドリル穴が曲がっていると、それに倣って（ならって）リーマも曲がって入っていきます。つまり、穴の「位置」を修正する能力は低いです。
  • ボーリング（Boring）： 穴を「削り広げる」工具。片持ちのバイトで強制的に円を描くため、下穴が曲がっていても、機械主軸の真直度に従って真っ直ぐな穴に修正できます。位置決めの補正能力が最も高いのが特徴です。

プレス金型において、上下の型を合わせるガイドポストの穴が斜めになっていては使い物になりません。だからこそ、リーマではなくボーリング、あるいはジグ研削が必要になるのです。



2. ボーリング工具の構造と種類

マシニングセンタで使用されるボーリング工具は、システムツールとして高度にモジュール化されています。

荒加工用（ラフボーリング）

2枚刃（ツインビット）が主流です。 対角線上に配置された2つのチップで同時に削るため、送りを上げられ、切削バランスが良いのが特徴です。

段差のある「段付きカット」に設定すれば、深さ方向の切り込みを分散させることも可能です。

仕上げ加工用（ファインボーリング）

1枚刃（シングルビット）です。 工具の先端に、ミクロン単位で径を調整できる「ダイアル目盛り」がついたヘッドが装着されています。

1目盛り＝直径0.01mm（φ0.01）、バーニアを使えばφ0.002mm程度の調整が可能です。 この1本の刃が描く円こそが、穴の最終形状になります。

ダンピングバー（防振バー）

ボーリングの最大の敵は振動です。 深穴加工（L/D＝突き出し長さ÷工具径 が5以上）になると、通常の鋼製バーでは振動して削れません。

そこで、内部に特殊な重りやオイルを封入して振動を減衰させる「ダンピングバー」や、ヤング率の高い「超硬シャンク」を使用します。

高価ですが、深穴ボーリングには必須の投資です。



3. 加工手順：ミクロンへのアプローチ

いきなり仕上げボーリングを通すことはありません。段階を踏んで精度を高めていきます。

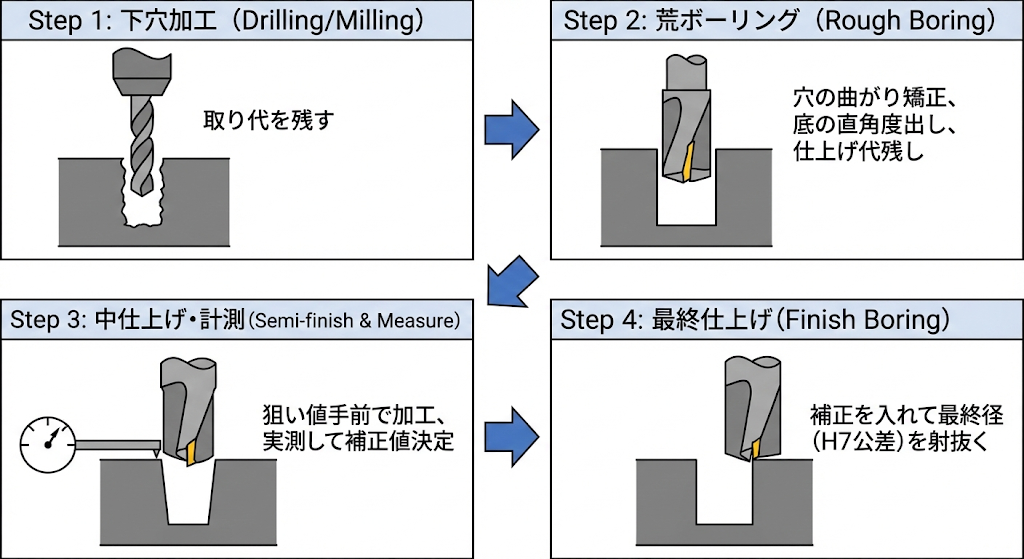

Step 1: 下穴加工（Drilling / Milling）

ドリル、またはエンドミルによるヘリカル加工で下穴を開けます。 ボーリングバーが入る径まで広げますが、この時点で取り代（とりしろ）を残しすぎないことが重要です。

Step 2: 荒ボーリング（Rough Boring）

2枚刃のラフボーリングバーで、仕上げ代を残して穴を広げます。 ここで穴の「曲がり」を矯正し、底の直角度を出しておきます。 仕上げ代は、片側0.2mm〜0.5mm程度が一般的です。

Step 3: 中仕上げ・計測（Semi-finish）

いきなり最終径を狙うのはリスクが高すぎます。

まず、狙い値より0.05mm〜0.1mmほど手前の径で仕上げボーリングを通します。 加工後、シリンダーゲージやホールテストで実測します。

「機械の熱変位」や「工具のたわみ（逃げ）」により、指令値通りには削れていないはずです。この誤差を補正値として入力します。

Step 4: 最終仕上げ（Finish Boring）

補正を入れた状態で、もう一度（または「スプリングカット」として同じ径で）ボーリングを通します。 これで公差H7の真ん中を射抜きます。



4. 切削条件の決定と計算式

ボーリング加工の品質を決めるパラメータは、回転速度、送り速度、そして切り込み量です。

① 切削速度（周速度） V_c

チップの材種と被削材で決まります。 一般的に、炭素鋼（S50C等）をサーメットチップで仕上げる場合、 V_c = 100 \sim 200 \, m/min 程度です。

回転数 N (min^{-1}) の計算式： N = \dfrac{1000 \times V_c}{\pi \times D}

  • V_c：切削速度 (m/min)
  • D：加工穴径 (mm)

【計算事例】 穴径 \phi 50 \, mm、切削速度 150 \, m/min の場合。 N = \dfrac{1000 \times 150}{3.14 \times 50} = \dfrac{150000}{157} \approx 955 \, min^{-1}

回転数は約950〜1000回転となります。

② 送り速度 f と理論面粗さ

仕上げ面粗さを決定するのは、1回転あたりの送り量 f (mm/rev) と、チップのノーズR（先端半径）です。

理論面粗さ R_y (\mu m) の計算式： R_y \approx \dfrac{f^2}{8 \times R} \times 1000

  • f：1回転あたりの送り (mm/rev)
  • R：ノーズR (mm)

【計算事例】 ノーズR0.4mmのチップを使用し、送り f = 0.1 \, mm/rev で加工した場合。 R_y = \dfrac{0.1^2}{8 \times 0.4} \times 1000 = \dfrac{0.01}{3.2} \times 1000 \approx 3.125 \, \mu m

これは「最大高さ粗さ（Ry / Rz）」です。算術平均粗さ（Ra）はこれの1/4程度になります。

プレス金型のガイド穴や摺動面では、Ra0.8〜1.6μm程度が求められるため、逆算すると送りは0.05mm/rev〜0.1mm/rev程度にする必要があります。

「送りは遅ければ遅いほど綺麗になる」と思われがちですが、遅すぎるとチップが「削る」のではなく「擦る（こする）」状態になり、構成刃先ができたり、加工硬化を起こしたりして逆に面が荒れます（梨地になる）。

最低でも0.03mm/rev以上は確保するのがセオリーです。

参考：BIG DAISHOWA（ボーリングシステム技術資料）

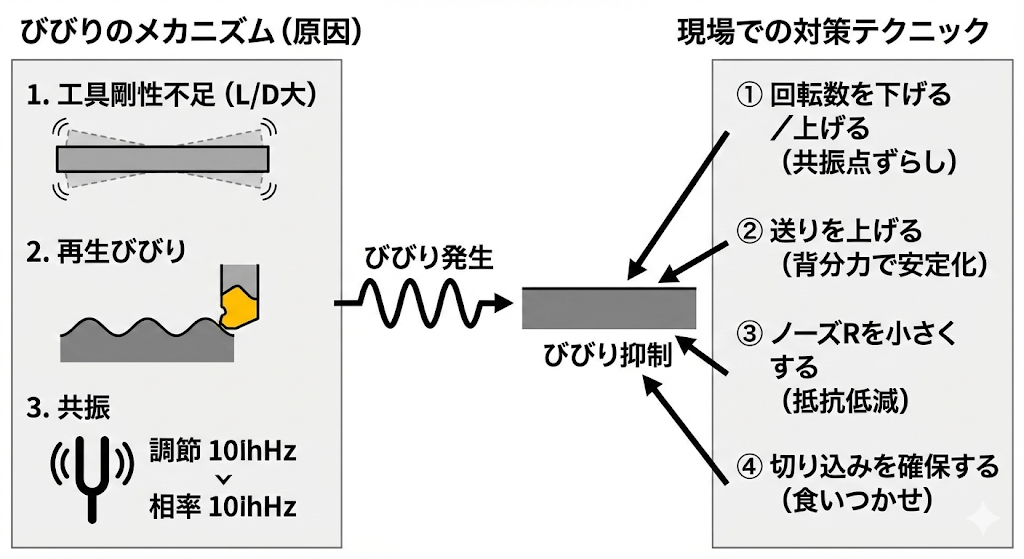

5. 天敵「びびり（Chatter）」のメカニズムと対策

ボーリング加工において、最も恐れられる現象が「びびり振動」です。

加工中に「キーン」「ビィーン」という甲高い音が鳴り始めたら、加工面には波状の模様（チャタマーク）が刻まれ、寸法精度は崩壊しています。

びびりの原因

  1. 工具の剛性不足： 突き出し長さ（L）が長い。L/Dが4を超えると黄色信号、5を超えると赤信号です。
  2. 再生びびり（Regenerative Chatter）： 前の回転で削った波打ち（振動痕）を、次の回転で刃がなぞることで振動が増幅される現象。最も厄介です。
  3. 共振： 機械や工具の固有振動数と、加工の回転数が一致してしまう現象。

現場での対策テクニック

  • ① 回転数を下げる（または上げる）： これが一番即効性があります。共振点をずらすためです。まずは回転数を10%〜20%下げてみます。逆に高速切削領域（安定ポケット）へ逃げるために上げる場合もあります。
  • ② 送り（フィード）を上げる： 「びびるから」と送りを下げてゆっくり削る人がいますが、これは逆効果なことが多いです。 送りを上げてチップに「背分力（押し付ける力）」をかけ、工具をたわませて安定させる（ダンピング効果を得る）方が止まることがあります。
  • ③ ノーズRを小さくする： ノーズR0.8mmでびびるなら、R0.4mmやR0.2mmに変更します。 刃とワークの接触面積が減り、切削抵抗（特に背分力）が下がるため、びびりが収まります。
  • ④ 切り込み深さを減らす…とは限らない： 仕上げ代が薄すぎると（0.02mmなど）、刃が食いつかずに滑ってびびります。 あえて0.1mm以上の取り代を残し、しっかりと「食わせる」ことで振動を抑えるテクニックもあります。



6. 調整のカンコツ：バックラッシと温度

仕上げボーリングヘッドの目盛り調整は、指先の感覚が全てです。

バックラッシ（ガタ）を殺す

ボーリングヘッドの調整ネジには、必ずバックラッシ（遊び）があります。

径を広げる方向（右回し）に調整する時は問題ありませんが、行き過ぎて戻す（左回し）時は要注意です。

一度大きく戻してから、再度広げる方向に回して目盛りを合わせる（一方通行の位置決め）。

これは機械操作の基本ですが、ボーリングヘッドでも同じです。これを怠ると、加工中に刃先が動いて寸法が狂います。

「捨て削り」の重要性

朝一番の加工と、昼過ぎの加工では、同じ目盛りでも寸法が変わります。

主軸の熱伸びや、室温の変化によるものです。 ミクロンオーダーの穴を加工する前には、必ず端材でテスト加工（捨て削り）を行い、その時の機械コンディションでの実測値を確認してから本番に臨みます。



7. 測定：削る前に測り方を決めろ

ボーリング加工は「測定」とセットです。正しく測れなければ、正しく削ることはできません。

シリンダーゲージ（Bore Gauge）

最も一般的ですが、体温で伸びるため、必ずリングゲージで「0点合わせ」をしてから、手袋をして素早く測ります。 ゲージを穴に入れて振った時の「最小値」を読み取る技術が必要です。

ホールテスト（三点マイクロ）

誰が測っても数値が安定しやすいですが、穴の真円度が悪い場合、3点で平均化されてしまい、楕円や多角形の形状誤差を見落とすことがあります。

エアマイクロメータ

量産ラインでの合否判定に使われます。非接触で高速ですが、面粗度が悪いと、空気の抜け方が変わって誤差が出ます。



8. 工具の保守・メンテナンス

使い終わったボーリングバーをそのまま放置していませんか？

テーパ部の清掃

マシニングセンタの主軸テーパ（BT40やHSK63）と、ホルダのシャンク部は、錆びや切り屑の噛み込み厳禁です。

ボーリングのような偏心荷重がかかる工具では、シャンクの密着不良が「振れ」の増幅に直結します。

使用後はオイルで拭き上げ、専用のスタンドに立てて保管します。

ヘッド内部のグリスアップ

調整機構を持つヘッド内部には微細なネジが切られています。

クーラントが浸入して錆びると、スムーズな微調整ができなくなります。

定期的に分解清掃（メーカー推奨範囲内で）や防錆処理を行うことが、工具寿命を延ばします。

参考：日本工作機械工業会（工作機械の基礎知識）



9. まとめ

ボーリング加工は、ボタンを押せば終わる自動加工ではありません。 機械の音、切削油の色、切り屑の形状、そして測定器の指針の動き。これら全てを通して、工作物と「対話」しながら進める作業です。

  • 荒加工で穴の姿勢を正し、仕上げ加工で寸法を決める。
  • 理論面粗さを計算し、適切な送りとノーズRを選定する。
  • びびりが発生したら、恐れずに条件を変え、工具を「働かせる」。
