バルジ成形とは｜ハイドロフォーミングの原理と特徴

機械工学 機械工学-プロセス

真っ直ぐな一本の金属パイプが、金型の中でまるで生き物のように膨らみ、T字型の継手や、複雑な曲面を持つ自動車のフレームへと姿を変える。溶接も、リベットも使わない一体成形。

これを実現するのが「バルジ成形（Bulge Forming）」です。 通常のプレス加工が、パンチとダイで板材を「挟んで変形させる」技術だとすれば、バルジ成形は、パイプの内側から液体やゴムの圧力で「膨らませて変形させる」技術です。 「ハイドロフォーミング（液圧成形）」とも呼ばれるこの工法は、軽量化と高剛性を両立させる究極の手段として、自動車産業を中心に急速に普及しました。

しかし、その内実は過酷です。数千気圧もの超高圧を封じ込め、ミクロン単位で材料を押し込む制御技術は、プレス加工というよりは流体制御装置に近い複雑さを持っています。 本記事では、バルジ成形のメカニズム、設備構造、成形条件を決定する計算理論、そして現場技術者が直面するトラブルシューティングまで、教科書には載らない現場の視点で徹底解説します。

1. バルジ成形とは：内側からの革命

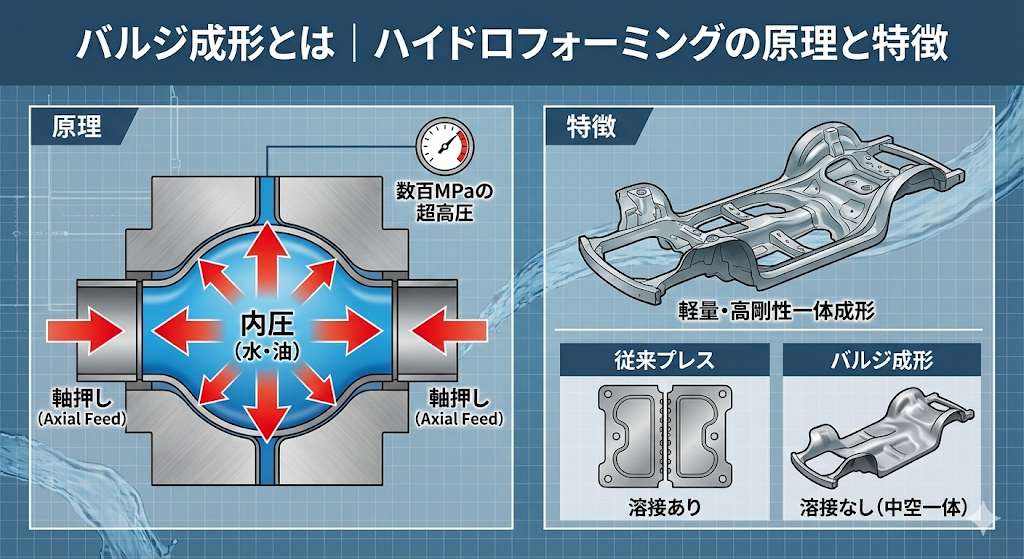

バルジ成形とは、素管（パイプ材）を金型にセットし、管の内部に媒体（水、油、ゴムなど）を充填して圧力を加え、管を膨張（バルジ）させて金型形状に沿わせる塑性加工法です。

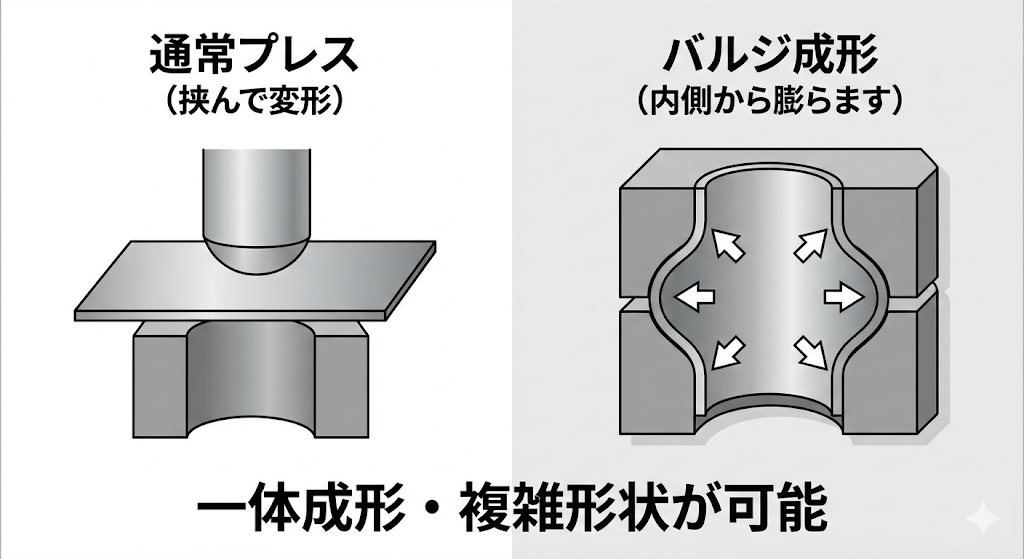

プレス加工との決定的な違い

通常のプレス（絞り加工）では、パンチが接触する部分から材料が引っ張られます。そのため、複雑な袋状の形状や、入口より奥が広がった形状（アンダーカット形状）を作ることは困難です。

一方、バルジ成形は「内圧」を使うため、パスカルの原理により、あらゆる方向に均等に圧力がかかります。これにより、金型の隅々まで材料を密着させることができ、溶接なしで複雑な中空構造を作ることができます。

主なメリット

  • 部品点数の削減： 従来は「モナカ合わせ」のように2枚のプレス品を溶接していた部品を、1本のパイプから一体成形できます。溶接フランジが不要になり、大幅な軽量化が可能です。
  • 高剛性と高精度： 加工硬化により強度が上がり、スプリングバック（跳ね返り）が少ないため、寸法精度が極めて高いです。

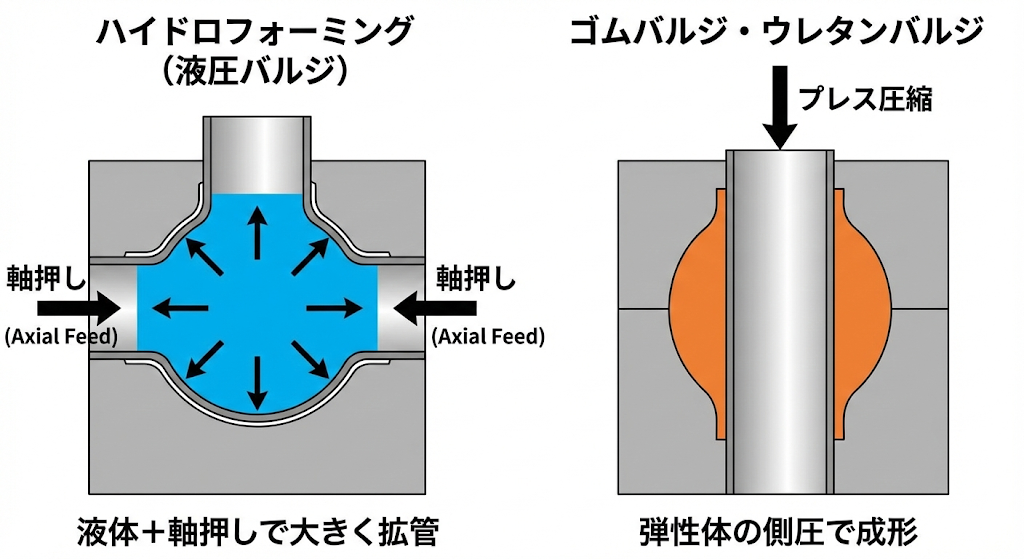

2. 成形の原理と種類

バルジ成形は、使用する圧力媒体によっていくつかの種類に分かれます。

① ハイドロフォーミング（液圧バルジ）

現在、最も主流の工法です。水に水溶性防錆剤を混ぜた液体（エマルジョン）や、油を使用します。

最大の特徴は、内圧をかけながら、パイプの両端を軸方向に押し込む「軸押し（Axial Feed）」ができることです。 単に膨らませるだけでは、材料が伸びて板厚が薄くなり、すぐに破裂してしまいます。

そこで、膨らむ分だけ材料を横から補充（軸押し）することで、板厚減少を抑えながら大きく膨らませることができます（拡管率50%以上も可能）。

② ゴムバルジ・ウレタンバルジ

液体の代わりに、ウレタンゴムなどの弾性体をパイプの中に入れます。

上からプレスでゴムを圧縮し、その側圧でパイプを膨らませます。 液体を使わないためシール（密閉）が簡単で、金型構造もシンプルですが、軸押しができないため、大きな拡管はできません。

小ロット品や、部分的な膨らまし加工（ビード出しなど）に使われます。



3. バルジ成形機の構造と金型

ハイドロフォーミングを行うための設備は、一般的なプレス機とは全く異なる構造をしています。

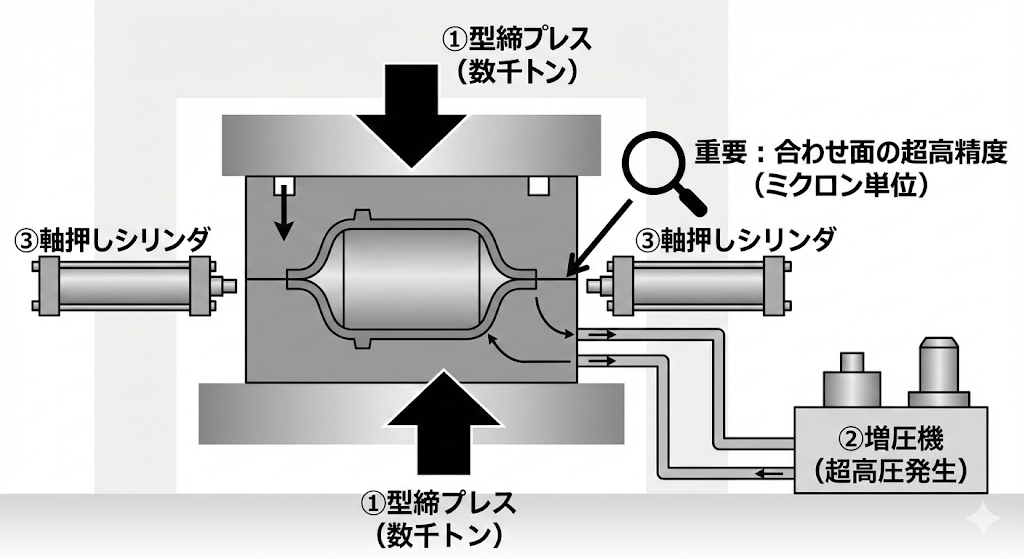

バルジ成形機（Hydroforming Press）

大きく分けて3つのユニットで構成されます。

  1. 型締プレス（Clamping Unit）： 成形中に金型が開かないように、強力な力で押さえつけるプレス機です。内圧による「金型を開こうとする力」に打ち勝つ必要があるため、数千トンの能力が必要です。
  2. 増圧機（Intensifier）： 通常の油圧ポンプ（20MPa程度）の圧力を、200MPa〜400MPa（約2000〜4000気圧）という超高圧に変換する装置です。パスカルの原理を利用したピストン比で増圧します。
  3. 軸押しシリンダ（Axial Cylinders）： パイプの両端をシールし、かつ材料を押し込むための水平方向のシリンダです。成形機、増圧機と完全に同期して動く必要があります。

金型構造（Die Structure）

金型は通常、上下（または左右）に分割された構造を持ちます。 最も重要なのは「合わせ面の精度」です。

2000気圧の水は、髪の毛一本ほどの隙間があれば、そこから音速を超えて噴出します。これを防ぐため、金型の合わせ面はミクロン単位の平面度が求められます。



4. 成形プロセスの「ローディングパス」

バルジ成形の成否を握るのが、「ローディングパス（負荷経路）」と呼ばれる制御プログラムです。 横軸に「軸押し量」、縦軸に「内圧」をとったグラフ上で、どのタイミングで圧力を上げ、どのタイミングで押し込むかを描いた線のことです。

破裂（Burst）と座屈（Buckling/Wrinkling）の狭間

エンジニアは、二つの失敗の間にある「成形可能領域（ウインドウ）」を通るようにパスを設定します。

  • 破裂（Burst）： 内圧が高すぎる、または軸押しが遅れると発生します。 材料が伸びきって耐えられなくなり、「パン！」という爆音と共にパイプが裂けます。
  • 座屈・しわ（Buckling）： 内圧が低すぎる、または軸押しが早すぎると発生します。 パイプが内圧で支えきれずに折れ曲がったり、表面にしわが寄ったりします。

この「早すぎず、遅すぎず」の絶妙なコントロールこそが、バルジ成形の技術的難易度そのものです。

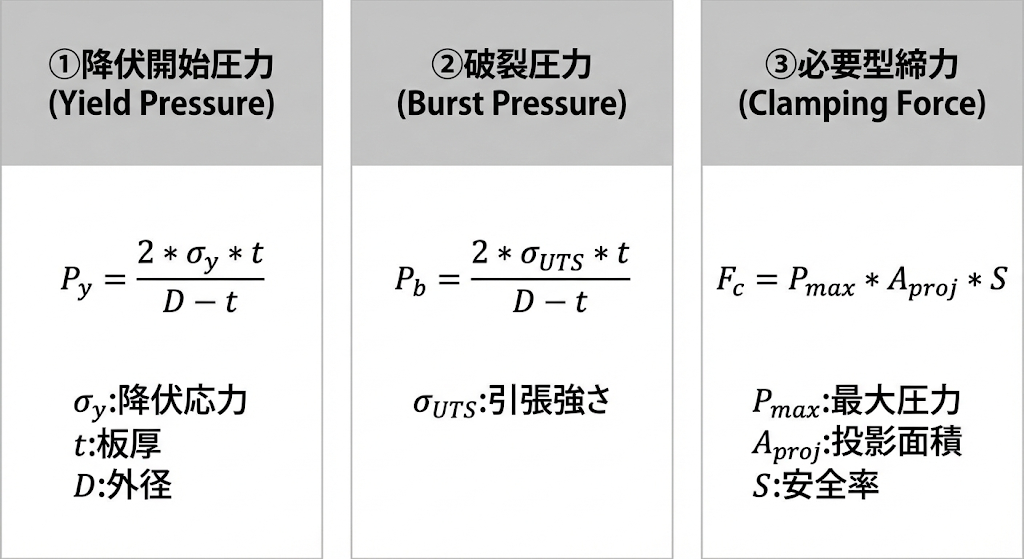

5. 設計に必要な計算式と理論

設備選定や条件出しに必要な、基本的な計算式を解説します。

① 降伏開始圧力（Yield Pressure）

パイプが塑性変形（膨らみ）を始めるために最低限必要な圧力 P_y です。 薄肉円筒の公式から導かれます。

P_y = \dfrac{2 \cdot \sigma_y \cdot t}{D - t}

  • \sigma_y：材料の降伏応力 (MPa)
  • t：素管の板厚 (mm)
  • D：素管の外径 (mm)

② 破裂圧力（Burst Pressure）

これ以上の圧力をかけると材料が破断する限界圧力 P_b です。

P_b = \dfrac{2 \cdot \sigma_{UTS} \cdot t}{D - t}

  • \sigma_{UTS}：材料の引張強さ (MPa)

【計算事例】 材質：ハイテン管（引張強さ 590MPa、降伏点 400MPa） サイズ：外径 \phi 60 mm、板厚 2.0 mm

降伏開始圧力： P_y = \dfrac{2 \times 400 \times 2.0}{60 - 2.0} = \dfrac{1600}{58} \approx 27.6 \, MPa

破裂圧力： P_b = \dfrac{2 \times 590 \times 2.0}{58} = \dfrac{2360}{58} \approx 40.7 \, MPa

実際には、ここから加工硬化して強度が上がるため、成形終盤にはさらに高い圧力（100MPa〜）が必要になります。

特にコーナーR（角部の半径）を小さくしたい場合、必要な圧力 P_R はコーナー半径 R_c に反比例して跳ね上がります。

P_R = \dfrac{\sigma \cdot t}{R_c}

R5mmのようなシャープな角を出したい場合、数百MPaの圧力が必要になるのはこのためです。

③ 必要型締力（Clamping Force）

金型が開かないように押さえる力 F_c です。これが不足するとバリが発生し、圧力が抜けて成形不能になります。

F_c = P_{max} \times A_{proj} \times S

  • P_{max}：最大成形圧力 (MPa)
  • A_{proj}：製品の投影面積 (mm²)
  • S：安全率（通常1.1〜1.2）

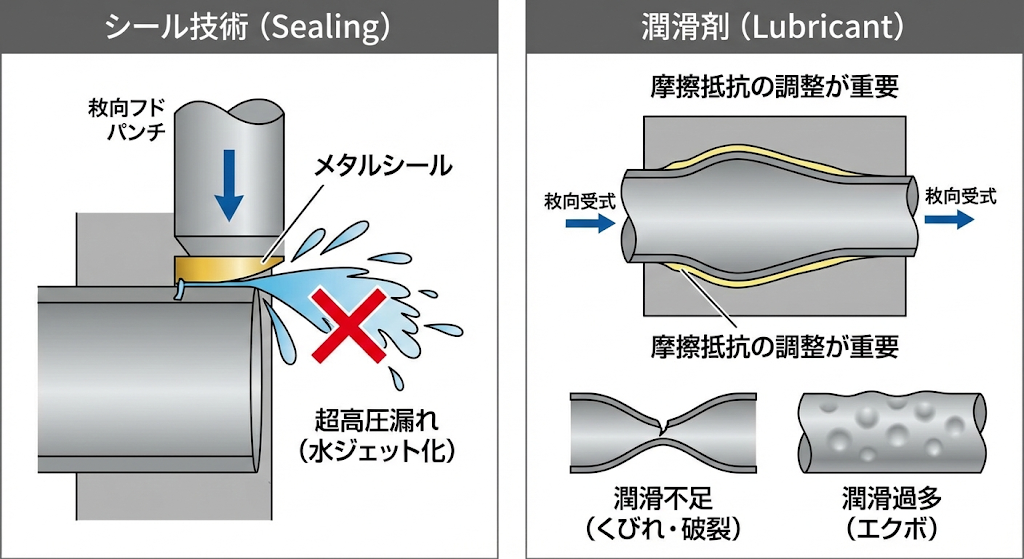

6. 現場の苦労：シールと潤滑の戦い

バルジ成形の現場は、油と水との戦いです。 「高圧シール」と「潤滑」は、現場担当者を最も悩ませる要素です。

シール技術（Sealing）

パイプの両端から液体を注入する際、どうやって漏れを防ぐか。

一般的には、軸押しパンチの先端をテーパ状にしてパイプ端面に食い込ませる「メタルシール」や、Oリングを使用します。

しかし、軸押しが進むにつれてパイプが変形したり、金型内で微妙に芯ズレしたりすると、一瞬でシールが破れます。 200MPaの水が漏れると、それはもはや「ウォータージェット切断機」と同じです。

金型を侵食し、凄まじい騒音と共に現場を水浸しにします。

潤滑剤（Lubricant）の選定

パイプは金型の内壁を擦りながら膨らみ、かつ軸方向に滑り込みます。 摩擦抵抗が高いと、材料が滑らずに途中でくびれて破裂します。

かといって、潤滑油を塗りすぎると、高圧で油が閉じ込められ、製品表面に「エクボ（油溜まり）」ができて寸法不良になります。

現場では、ドライフィルム（固体潤滑剤）を塗布したり、高性能なハイドロ用潤滑油を薄く均一に塗る技術が求められます。



7. 設備保全の重要ポイント

超高圧を扱うバルジ成形機は、メンテナンスを怠ると即座に停止します。

増圧機のパッキン交換

増圧機のプランジャーパッキンは、最も過酷な環境にあります。

高圧シールの寿命は短く、定期的な交換が必須です。 「圧力が上がらない」「昇圧速度が遅い」という症状が出たら、まずはパッキンの摩耗や、逆止弁（チェックバルブ）のシート面荒れを疑います。

水質管理

水圧媒体としてエマルジョン（水＋油）を使う場合、腐敗防止と防錆管理が重要です。

バクテリアが繁殖してヘドロ化すると、微細なバルブを詰まらせます。 また、水垢（スケール）が配管内に付着すると、センサーの誤作動を招きます。

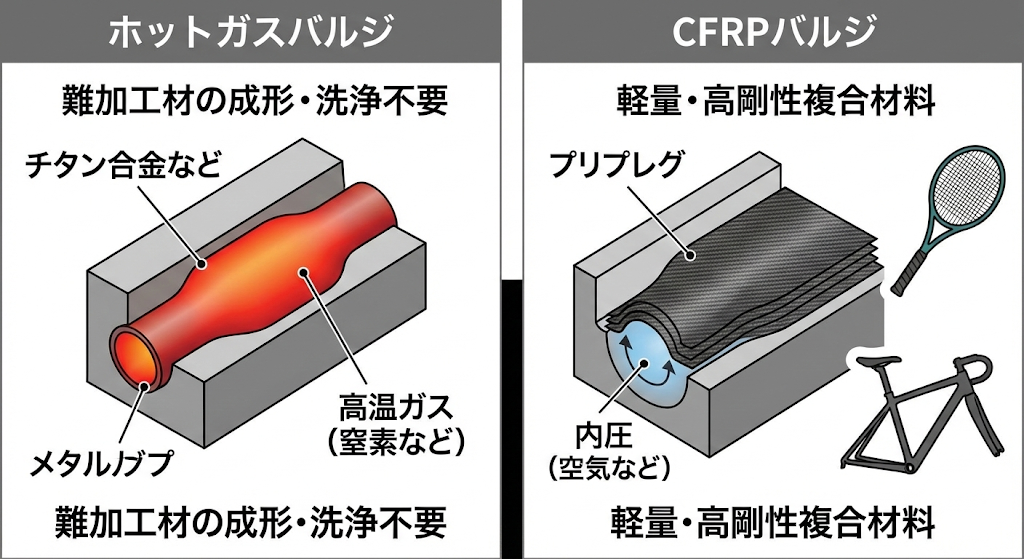

8. 最新技術：ホットガスバルジとCFRP

バルジ成形はさらに進化しています。

ホットガスバルジ（Hot Metal Gas Forming）

液体ではなく、高温のガス（窒素など）を使用し、パイプを通電加熱しながら成形する技術です。

熱間鍛造のように材料を柔らかくして成形するため、難加工材であるチタン合金や高張力鋼管の成形が可能です。

液体を使わないため、後工程の洗浄が不要というメリットもあります。

CFRPのバルジ成形

金属パイプではなく、プリプレグ（炭素繊維シート）を袋状に重ね、内圧で金型に押し付けて硬化させる工法も、広義のバルジ成形として自転車フレームやテニスラケットの製造で使われています。



9. まとめ

バルジ成形は、金型という「硬い型」と、流体という「変幻自在の型」を組み合わせて製品を作る、ハイブリッドな加工法です。

  • 「破裂」と「座屈」の間の狭い道を、ローディングパス制御で通り抜ける。
  • 数百MPaの圧力を封じ込めるシール技術と、型締力計算が命。
  • 通常のプレスでは不可能な、軽量かつ高剛性な中空部品を実現する。
