高速送りが求められる産業用ボールねじにおいて、回転速度の上限を決定づける要素をご存知でしょうか。
装置設計の現場では、モータの定格回転数だけを見て送り速度を決めてしまい、運転中に異常振動や異音が発生するトラブルが後を絶ちません。
その原因の多くは、DN値と危険速度という2つの限界回転数を正しく理解していないことにあります。
DN値はボールの公転運動に由来する潤滑・発熱の限界であり、危険速度はねじ軸のたわみ振動に由来する構造力学的な限界です。
両者はまったく異なるメカニズムで回転数を制約しますが、実務ではどちらか低い方がボトルネックとなります。
本記事では、DN値と危険速度の物理的な違いから計算方法、ボールねじ vs すべりねじの高速性比較、そしてボールねじ選定における具体的な判定手順までを徹底解説します。
- 1. DN値とは｜ボールねじの潤滑限界を示す指標
- 2. 危険速度とは｜ねじ軸の固有振動数が決める構造限界
- 3. DN値 vs 危険速度｜2つの限界回転数の違いを比較する
- 4. DN値の計算実例｜ステップで学ぶ算出手順
- 5. 危険速度の計算実例｜支持条件による差を定量的に把握する
- 6. ボールねじ vs すべりねじ｜高速送りに適するのはどちらか
- 7. ボールねじ選定の実務手順｜DN値と危険速度を組み合わせた判定フロー
- 8. 主要メーカの選定基準比較｜THK・NSK・HIWIN・黒田精工・PMI
- 9. 高速化設計のポイント｜DN値・危険速度を両立させるテクニック
- 10. 実務でよくあるトラブルと対策｜DN値・危険速度に起因する不具合事例
- 11. エンコーダとの連携｜高速回転時のフィードバック制御
- まとめ
1. DN値とは｜ボールねじの潤滑限界を示す指標
DN値とは、ボールねじのねじ軸径（ボール中心径）と回転数の積として定義される無次元の指標です。ベアリング業界で広く使われてきた概念で、ボールねじにおいても高速回転の限界を簡易的に判断するために用いられます。
ここで、はボール中心径（BCD: Ball Circle Diameter）[mm]、
は回転数[rpm]です。ボール中心径は、ねじ軸の外径とナットの内径の中間に位置するボールの公転軌道直径を意味します。カタログによっては、ねじ軸の呼び径
で代用する場合もありますが、厳密にはボール中心径を用いるのが正しい定義です。
DN値が大きくなると、ボールの公転速度が上昇し、潤滑油膜の形成が追いつかなくなります。その結果、ボールとねじ溝の接触面で金属接触が発生し、発熱・摩耗・焼付きのリスクが急激に高まります。一般的なボールねじのDN値の上限目安は以下のとおりです。

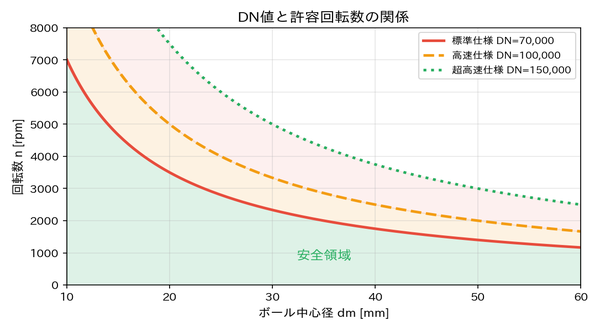

| ボールねじの種類 | DN値上限の目安 | 用途例 |
|---|---|---|
| 標準ボールねじ（循環式） | 70,000 | 一般産業機械、搬送装置 |
| 高速仕様ボールねじ | 100,000 | 高速マシニングセンタ、半導体製造装置 |
| 超高速仕様（特殊潤滑） | 150,000以上 | 超精密加工機、リニアモータ代替 |
たとえば、呼び径32mmの標準ボールねじの場合、DN値上限70,000から逆算すると許容回転数はrpmとなります。この値を超えて運転すると、潤滑不良による寿命低下や異常発熱を招く恐れがあります。
DN値はあくまで経験則に基づく簡易指標であり、潤滑方式（グリース潤滑かオイルエア潤滑か）、予圧方式、ボール径、リターン方式によって実際の許容値は変動します。しかし、設計初期段階で候補を絞り込むスクリーニング指標としては非常に有効です。
潤滑方式の違いがDN値に与える影響は非常に大きいです。グリース潤滑の場合、グリースの攪拌抵抗による発熱が支配的であり、DN値の上限は70,000程度に制約されます。一方、オイルエア潤滑（微量油潤滑）では、必要最小限の油膜を高圧エアで搬送するため、攪拌抵抗が大幅に低減されます。その結果、DN値100,000～150,000の高速域での運転が可能になります。
また、ボールねじの予圧方式もDN値に影響します。定位置予圧（ダブルナット方式）は剛性が高い反面、ボールの拘束力が大きくなり発熱が増加します。定圧予圧（ばね予圧方式）は高速域での発熱が比較的穏やかですが、剛性面で劣ります。高速・高精度の両立が求められるマシニングセンタでは、冷却機構と組み合わせた定位置予圧が主流です。
関連記事
2. 危険速度とは｜ねじ軸の固有振動数が決める構造限界
危険速度（Critical Speed）とは、回転するねじ軸の回転数が軸の固有振動数（共振周波数）と一致する回転数のことです。この回転数に達すると、わずかな不釣合いや初期たわみが共振により増幅され、ねじ軸が大きくたわみ振動を起こします。最悪の場合、軸の塑性変形や破断、軸受の損傷に至ります。

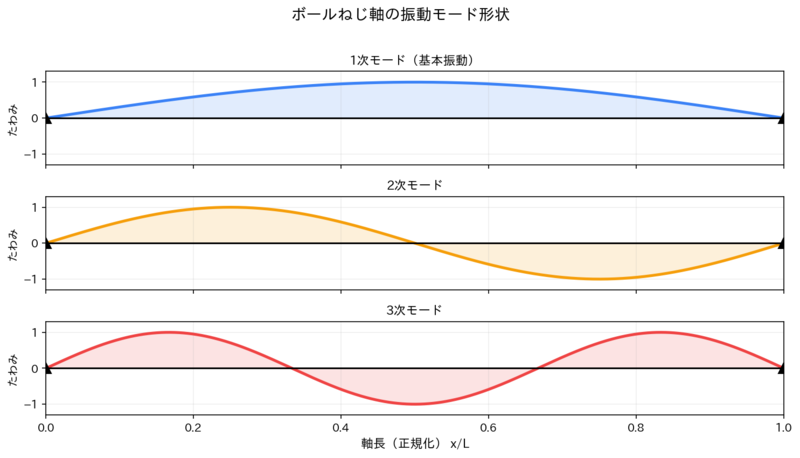

上図は、ねじ軸の振動モード形状を示しています。1次モード（基本振動）の固有振動数が最も低く、通常はこの1次危険速度が設計上の制約となります。2次以降のモードはより高い回転数で発生しますが、実務上は1次危険速度を安全率込みで下回るように設計するのが鉄則です。
危険速度の基本式は、両端の支持条件と軸の断面特性から導出されます。ねじ軸を単純な円形断面の一様断面梁と近似すると、1次危険速度は次式で計算できます。
ここで、は境界条件による無次元係数、
はサポート間距離[m]、
はヤング率[Pa]、
は断面二次モーメント[m⁴]、
は密度[kg/m³]、
は断面積[m²]です。
ボールねじメーカのカタログでは、この式を実用的に簡略化した以下の近似式がよく使われます。
ここで、はねじ軸の谷径（Root Diameter）[mm]、
はサポート間距離[mm]、
は鋼材の場合の定数（多くのメーカカタログでは
を採用）です。境界条件ごとの
の値は以下のとおりです。
| 支持方式 | 特徴 | |
|---|---|---|
| 固定-自由（片持ち） | 1.875²=3.52 | 最も危険速度が低い。短ストローク用 |
| 支持-支持（単純支持） | π²=9.87 | 標準的な構成 |
| 固定-支持 | 3.927²=15.4 | 片側固定で剛性向上 |
| 固定-固定 | 4.730²=22.4 | 最も危険速度が高い。推奨構成 |
固定-固定の支持では、単純支持に比べて危険速度が約2.27倍に向上します。そのため、高速運転が必要な装置では固定-固定の軸受配置を採用するのが一般的です。ただし、熱膨張による軸力の発生を考慮し、予圧管理や冷却機構の設計が併せて必要になります。
実務で注意すべき点として、カタログ記載の危険速度は理想条件（完全な真円度、均一な質量分布、剛な支持）を前提としています。実際のボールねじでは、ねじ溝加工による断面変化、ナットの質量付加、軸受の弾性変形などにより、計算値よりも低い回転数で振動が発生する場合があります。そのため、安全率として計算値の70～80%を許容回転数とするのが設計上の標準的なアプローチです。
また、危険速度は温度によっても変化します。運転中にねじ軸が温度上昇すると、ヤング率がわずかに低下し、熱膨張によるサポート間距離の変化が生じます。これらの影響は通常数%程度ですが、長時間の連続高速運転では無視できない場合があります。定期的な振動モニタリングにより、共振の兆候を早期に検出することが重要です。
関連記事
3. DN値 vs 危険速度｜2つの限界回転数の違いを比較する
DN値と危険速度は、どちらもボールねじの許容回転数を制限する指標ですが、その物理的なメカニズムはまったく異なります。ここでは両者を正面から比較し、設計者が判断すべきポイントを整理します。
| 比較項目 | DN値 | 危険速度 |
|---|---|---|
| 制限の起源 | ボールの公転運動（トライボロジー） | ねじ軸の固有振動（構造力学） |
| 影響する設計変数 | ボール中心径、回転数、潤滑方式 | 軸径、サポート間距離、支持条件 |
| 太くすると | 許容回転数が下がる（DN値増大） | 許容回転数が上がる（剛性増大） |
| 長くすると | 影響なし | 許容回転数が大幅に下がる（L²に反比例） |
| 改善策 | 潤滑方式の変更、ボール径縮小 | 支持方式の変更、軸径拡大、ストローク短縮 |
| 超えた場合のリスク | 焼付き、発熱、寿命低下 | 共振振動、軸変形、破断 |
| 安全率の目安 | 0.8倍以下で使用 | 0.7～0.8倍以下で使用（1次の70～80%） |
特に注目すべきは、軸径を太くしたときの影響が正反対である点です。軸径を太くするとDN値は増加して許容回転数が下がる一方、危険速度は軸の曲げ剛性の増加により上がります。つまり、ボールねじの高速化設計では、DN値と危険速度のトレードオフを考慮したバランス設計が不可欠です。
実務では、まずDN値による制限と危険速度による制限をそれぞれ計算し、低い方の値が実際の許容回転数となります。一般的には、短いストロークではDN値が、長いストロークでは危険速度がボトルネックになる傾向があります。
軸径と許容回転数のトレードオフ

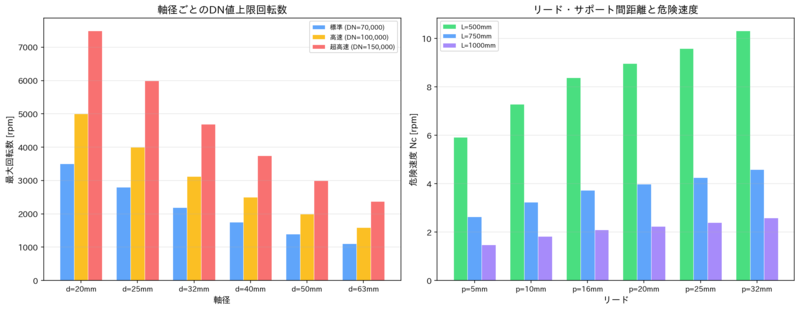

具体例として、リード10mm、サポート間距離800mmの条件で軸径を変えた場合の許容回転数を比較してみます。DN値上限を70,000、危険速度の安全率を0.8とします。
| 軸径 d [mm] | DN値上限から n_DN [rpm] |
危険速度から n_Nc [rpm]（固定-固定） |
制約側 |
|---|---|---|---|
| 20 | 3,500 | 2,100 | 危険速度 |
| 25 | 2,800 | 2,625 | 危険速度 |
| 32 | 2,187 | 3,360 | DN値 |
| 40 | 1,750 | 4,200 | DN値 |
この表から、軸径25mm付近でDN値制限と危険速度制限が逆転していることが分かります。細い軸では危険速度が先に限界に達し、太い軸ではDN値が先に限界に達します。最適な軸径は、両方の制限がバランスする点、すなわち両者の許容回転数が最大化される交差点の近傍にあります。
このトレードオフは、装置設計者が最も頭を悩ませるポイントの一つです。軸径を1サイズ上げるだけでDN値による許容回転数は大きく下がりますが、危険速度のマージンは大幅に改善されます。したがって、単にカタログスペックの回転数上限だけを見るのではなく、DN値と危険速度の両方をバランスシートとして一覧化し、最適解を探る設計アプローチが求められます。
BtoB実務の現場では、このバランス設計を「回転数マップ」として可視化することが有効です。横軸に軸径、縦軸に許容回転数をプロットし、DN値制限のカーブ（右肩下がり）と危険速度制限のカーブ（右肩上がり）の交点を求めます。この交点における軸径が理論上の最適値であり、実際にはその前後1～2サイズの中からコスト・納期・入手性を考慮して最終決定します。
4. DN値の計算実例｜ステップで学ぶ算出手順
ここでは、実際の装置仕様からDN値を計算し、選定の可否を判断する手順を具体例で解説します。DN値の計算自体は非常にシンプルですが、計算に使用するパラメータ（特にボール中心径）の選び方や、結果の解釈において実務的な注意点がいくつかあります。設計者がよく陥る間違いとして、ねじ軸の呼び径をそのままDN値の計算に使ってしまうケースがあります。呼び径とボール中心径は異なるため、必ずカタログ値を確認してください。
Step 1：装置仕様の整理
半導体搬送装置の直線送り軸として、以下の仕様が与えられているとします。
- 送り速度：V = 1,000 mm/s（最大）
- ストローク：S = 600 mm
- ボールねじ候補：呼び径 d₀ = 25 mm、リード p = 20 mm
Step 2：必要回転数の計算
送り速度とリードから必要回転数を求めます。モータの回転数とトルクの関係を事前に把握しておくと、駆動系全体の設計がスムーズに進みます。
Step 3：DN値の算出と判定
ボール中心径がカタログ値でmmの場合、DN値は次のように計算されます。

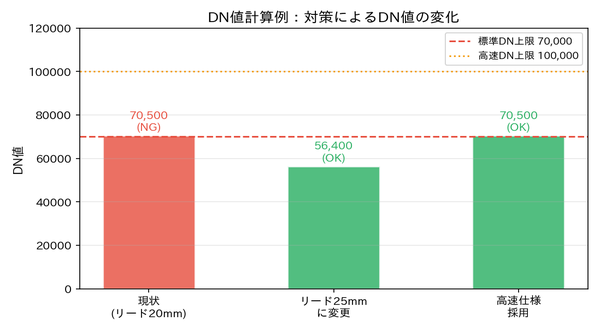

標準ボールねじのDN値上限70,000に対して、算出値70,500はわずかに超過しています。この場合の対策としては、以下の選択肢が考えられます。
- 高速仕様のボールねじ（DN値上限100,000）に変更する
- リードを25mmに変更し、回転数を
rpmに下げる
- グリース潤滑からオイルエア潤滑に変更してDN値上限を引き上げる
実務では、リード変更がコスト面で最も有利な場合が多いです。リードを25mmに変更するととなり、余裕をもって基準をクリアできます。
DN値の安全率をどの程度見込むかは、運転条件によって異なります。間欠運転（加速→定速→減速→停止の繰り返し）であれば、ピーク回転数でのDN値が上限を超えても熱平衡に達しにくいため、許容される場合があります。一方、連続高速運転では温度が定常状態に達するまで上昇し続けるため、DN値上限の80%以下で運用するのが安全です。装置の運転パターンを考慮した熱計算を行い、ナット温度が60℃を超えないことを確認するのが実務上のベストプラクティスです。
5. 危険速度の計算実例｜支持条件による差を定量的に把握する
次に、危険速度の計算手順を具体例で確認します。同じ装置仕様を使い、支持条件が異なる場合の結果の違いを定量的に見ていきます。
Step 1：ねじ軸の諸元整理
- ねじ軸谷径：
mm（呼び径25mm、リード20mmの場合の代表値）
- サポート間距離：
mm（ストローク600mm + 両端軸受スパン分200mm）
- 材質：SCM420（浸炭焼入れ鋼）
Step 2：各支持条件での危険速度の計算
カタログ記載の簡易計算式を使用します。各支持条件で計算すると以下のようになります。
固定-自由の場合：
支持-支持の場合：
固定-固定の場合：
Step 3：許容回転数の決定
危険速度に対して安全率0.8を乗じて許容回転数を求めます。

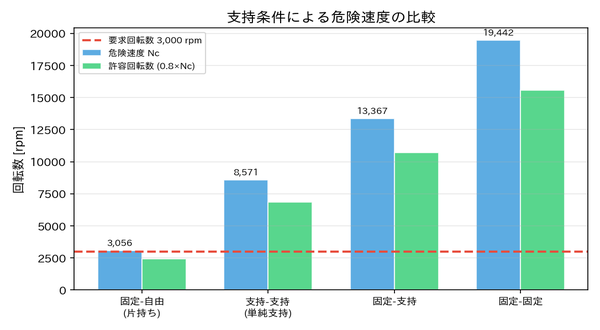

| 支持条件 | 危険速度 Nc [rpm] | 許容回転数 (0.8×Nc) [rpm] | 要求3,000rpmに対する判定 |
|---|---|---|---|
| 固定-自由 | 3,056 | 2,445 | NG（不足） |
| 支持-支持 | 8,571 | 6,857 | OK |
| 固定-固定 | 19,442 | 15,554 | OK（余裕大） |
固定-自由（片持ち）では要求回転数3,000rpmを満たせないことが分かります。実務では支持-支持もしくは固定-固定を採用するのが一般的です。コストと組立性のバランスから、固定-支持を選択することも多く見られます。軸のたわみ計算にあたっては、慣性モーメントの基礎知識も役立ちます。
この計算結果から得られる重要な教訓は、サポート間距離が長いほど支持方式の選択が結果に与える影響が大きくなるという点です。サポート間距離800mmでは、固定-自由と固定-固定で危険速度に約6倍の差が生じています。短ストローク（サポート間距離400mm以下）の装置であれば、支持-支持でも十分な危険速度マージンを確保できる場合が多いですが、長ストローク（800mm以上）では固定-固定が事実上の必須条件となります。
なお、固定-固定の軸受配置では、組立時のアライメント精度が危険速度の実効値に大きく影響します。両端軸受の同軸度が0.01mmを超えると、理論値の90%程度まで危険速度が低下する場合があります。精密な芯出し治具を使用し、組立後に試運転で振動レベルを確認することが推奨されます。

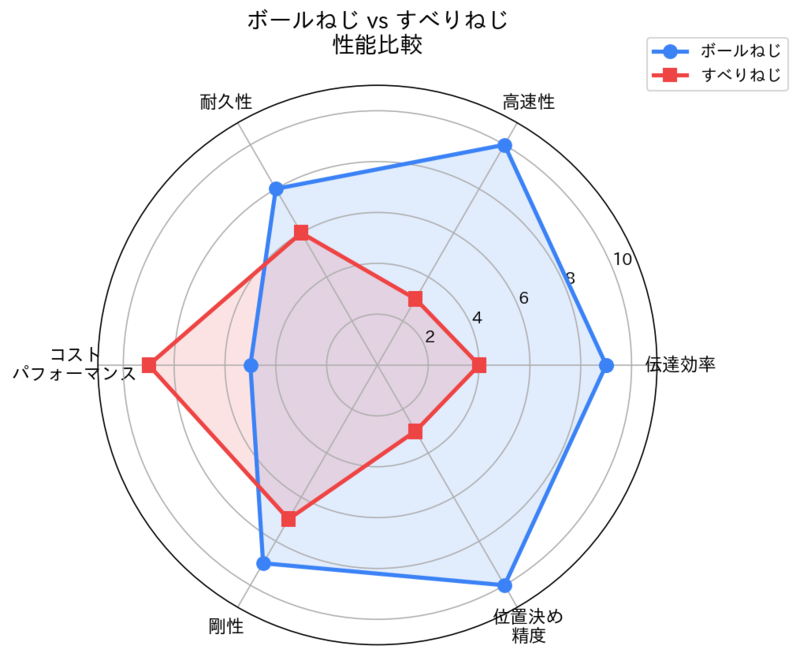

6. ボールねじ vs すべりねじ｜高速送りに適するのはどちらか
ボールねじの選定を検討する際、コスト面の観点からすべりねじ（台形ねじ）との比較は避けて通れません。特にDN値と危険速度の観点では、両者に決定的な差があります。
| 比較項目 | ボールねじ | すべりねじ（台形ねじ） |
|---|---|---|
| 伝達効率 | 90～95% | 25～50% |
| DN値の上限 | 70,000～150,000 | 20,000～50,000 |
| 高速回転の適性 | 優れる（ボール転がり接触） | 劣る（面接触による発熱大） |
| バックラッシュ | 予圧で除去可能 | 構造上ゼロにはできない |
| 位置決め精度 | C0級で±3μm以下 | 一般に±50μm程度 |
| 価格（同サイズ比） | 1.0（基準） | 0.2～0.4 |
| 自己保持力 | なし（ブレーキ必要） | あり（摩擦によるセルフロック） |
| 寿命計算 | 転がり寿命理論で定量化可能 | 摩耗寿命（定量化が難しい） |
DN値に注目すると、すべりねじは面接触であるため発熱が大きく、ボールねじの半分以下の回転数しか許容できません。高速送りが求められるマシニングセンタや半導体製造装置では、ボールねじが事実上の唯一の選択肢です。
一方、低速・高荷重の用途（プレス機械の型締め、バルブ駆動など）では、すべりねじのセルフロック特性とコスト優位性が魅力的です。送り速度が100mm/s以下であれば、すべりねじで十分な場合も少なくありません。
判断基準として、送り速度300mm/sを境界とするのが実務的な目安です。これを超える場合はボールねじ一択、これ以下であればコストと要求精度に応じてすべりねじも候補に入ります。位置決め精度を担保するためにはエンコーダによるフィードバック制御が不可欠であり、ボールねじとの組合せ設計が重要になります。
コスト比較の観点では、ボールねじは同サイズのすべりねじに対して3～5倍の価格になりますが、伝達効率の差（90%超 vs 30%前後）がモータサイズの選定に直結します。すべりねじで大きな推力を得るためには高出力モータが必要となり、システム全体のコストで見ると差が縮まる場合があります。特に連続運転の用途では、すべりねじの摩擦損失による電力コスト増加も長期的なTCO（Total Cost of Ownership）として無視できません。
最近では、樹脂ナットを用いたすべりねじが低コスト・低騒音の選択肢として注目されています。樹脂ナットは金属ナットに比べて摩擦係数が低く、DN値の制限が緩和される傾向にあります。しかし、耐熱性や剛性の制約があるため、高精度・高負荷の用途にはやはりボールねじが適しています。
7. ボールねじ選定の実務手順｜DN値と危険速度を組み合わせた判定フロー
ボールねじの型番選定において、DN値と危険速度は最初にクリアすべき必須チェック項目です。この2つの限界回転数をパスしなければ、いくら荷重寿命や精度等級が優れていても、装置として成立しません。以下に、購買担当者や設計初心者にも分かりやすい実務の選定フローを示します。
選定フローの全体像
- Step 1：送り速度とリードから必要回転数を算出する
- Step 2：候補ボールねじのDN値を算出し、上限と比較する
- Step 3：サポート間距離と支持条件から危険速度を算出する
- Step 4：DN値と危険速度の低い方を許容回転数とし、必要回転数以上か確認する
- Step 5：NG判定の場合、軸径・リード・支持条件の変更を検討する
- Step 6：OK判定の後、荷重寿命計算（L10寿命）に進む
総合計算例
以下の仕様で選定を進めます。
- 要求送り速度：V = 800 mm/s
- ストローク：S = 500 mm
- 軸方向荷重：F = 2,000 N
- 候補：呼び径32mm、リード16mm、谷径27mm、ボール中心径30mm
- サポート間距離：L = 700 mm（固定-支持）
必要回転数：
DN値チェック：
標準仕様（上限70,000）ではNGですが、高速仕様（上限100,000）であればOKです。
危険速度チェック（固定-支持、）：
許容回転数：rpm ≫ 3,000rpm → OK（十分な余裕があります）
この場合、DN値がボトルネックであり、高速仕様のボールねじを選択すれば要求を満たせます。あるいはリードを20mmに変更すれば、rpm、
となり、標準仕様でもギリギリ対応可能です（ただしマージンが小さいため、高速仕様の採用を推奨します）。荷重条件からせん断力と曲げモーメントの検討も併せて行うと、軸設計の信頼性がさらに高まります。
選定フローの中で見落としがちなポイントとして、加減速時のモータ慣性モーメントの影響があります。高リード化で回転数を下げると、1回転あたりの送り量が大きくなるため、加減速に必要なトルクが増加します。特にイナーシャ比（負荷側慣性モーメント/モータ側慣性モーメント）が大きくなると、サーボ応答が悪化し、位置決め整定時間の延長やオーバシュートの原因となります。イナーシャ比は3以下を目標とし、必要に応じて減速機の追加を検討します。
また、ボールねじの寿命計算（L10寿命）も、DN値と危険速度のチェックと同時に行うべきです。L10寿命は動定格荷重と軸方向荷重の比から算出されますが、高速運転では接触応力の増大により寿命が低下する傾向があります。メーカカタログの寿命計算式にはDN値に応じた補正係数が設定されている場合があるため、見落とさないように注意が必要です。
8. 主要メーカの選定基準比較｜THK・NSK・HIWIN・黒田精工・PMI
ボールねじの選定では、メーカごとにDN値の上限設定やカタログの記載方法が異なるため、複数メーカを比較検討することが重要です。ここでは、国内外の主要5社の特徴を比較します。

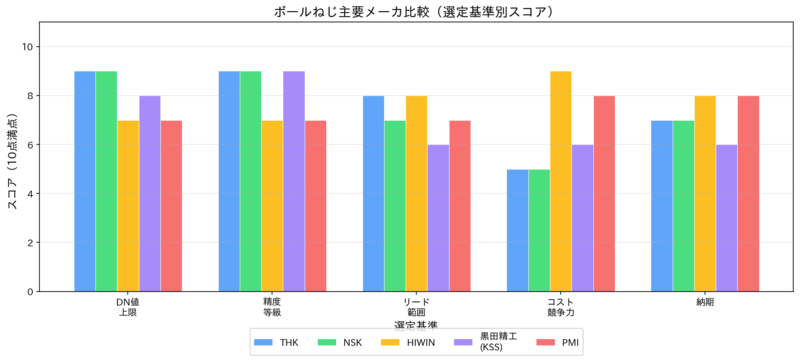

| メーカ | DN値上限の記載 | 危険速度の算出支援 | 精度等級 | 特徴 |
|---|---|---|---|---|
| THK | 型番ごとに明記。高速タイプあり | 技術計算書で詳細に記載 | C0～C10 | 国内最大手。LMガイドとの組合せ実績豊富 |
| NSK | シリーズごとに上限を規定 | 選定ソフトウェアあり | C0～C10 | 軸受技術をベースにした高精度品に強み |
| HIWIN | カタログに一覧表形式で記載 | オンライン選定ツールあり | C1～C10 | 台湾メーカ。コストパフォーマンスに優れる |
| 黒田精工（KSS） | 精密ねじに特化。DN値は個別問合せ | 技術サポートで対応 | C0～C5 | 超精密分野のリーダー。小径高精度品に強み |
| PMI | カタログに記載。標準品が充実 | 簡易計算ツールあり | C3～C10 | 台湾メーカ。短納期・低コストで汎用品に強い |
メーカ選定のポイントとして、DN値の上限が同じ数値であっても、各社の試験条件（潤滑方式、予圧条件、運転パターン）が異なるため、単純な横比較はできません。高速運転を伴う装置では、メーカの技術サポートを活用し、実使用条件での可否を確認することを推奨します。また、同一メーカ内でもシリーズや世代によってDN値上限が異なる場合があるため、必ず最新版のカタログを参照するようにしてください。
コスト面では、HIWIN・PMIなどの台湾メーカが国内メーカの40～60%程度の価格で供給可能です。汎用装置や数量の多いプロジェクトではコストメリットが大きいですが、超精密用途やDN値100,000超の高速運転では、THK・NSK・黒田精工の実績と技術サポートが安心材料となります。製品の品質管理にあたっては、工程能力指数Cp,Cpkを用いた定量的な評価も重要です。
メーカへの問い合わせ時に伝えるべき情報としては、以下の項目が最低限必要です。送り速度（最大値および平均値）、ストローク、軸方向荷重（静荷重・動荷重）、運転パターン（間欠/連続、加減速時間）、要求寿命（走行距離または時間）、設置姿勢（水平/垂直/傾斜）、使用環境（温度、クリーンルーム等級、粉塵・切削液の有無）です。これらの情報を揃えることで、メーカ側での最適な型番選定と寿命計算が可能になります。
近年では、各メーカのWebサイトで公開されているオンライン選定ツールの機能が充実してきています。THKの「技術計算サービス」やNSKの「ボールねじ選定ソフトウェア」では、仕様条件を入力するだけでDN値チェック、危険速度計算、L10寿命計算まで自動で実行されます。設計初期段階でのスクリーニングには非常に便利なツールであり、積極的に活用することを推奨します。

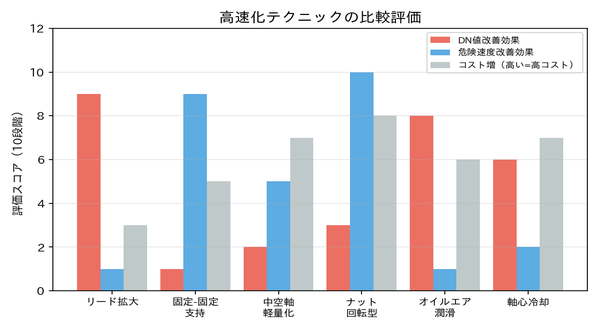

9. 高速化設計のポイント｜DN値・危険速度を両立させるテクニック
ボールねじの高速化は、装置のサイクルタイム短縮に直結する重要な設計課題です。DN値と危険速度の両方を同時に改善するのは容易ではありませんが、以下のアプローチが実務で効果を発揮します。
リード拡大による回転数低減
同じ送り速度を実現するために、リードを大きくして回転数を下げる方法です。リードを2倍にすれば、必要回転数は半分になり、DN値も半減します。ただし、リードの拡大はリード角の増大を伴い、逆駆動性（バックドライバビリティ）が高くなる点に注意が必要です。垂直軸での使用では、モータ電源OFF時にワークが自重で落下するリスクがあり、ブレーキ機構の追加が必須となります。
支持方式の最適化
危険速度を引き上げる最も直接的な方法は、軸の支持方式を固定-固定にすることです。前述のとおり、固定-固定は単純支持に比べて危険速度が約2.3倍になります。角接触玉軸受のDB配列（背面組合せ）で予圧を付与し、両端を剛に固定するのが標準的な構成です。
ただし、固定-固定では熱膨張によるねじ軸の軸方向力が問題になります。ボールねじの温度上昇が10℃の場合、軸長1mのSCM420鋼では熱膨張量が約0.012mmとなります。これを許容できない場合は、中空冷却軸や軸心冷却方式の採用を検討します。
中空軸・軽量化設計
ねじ軸を中空にすることで、質量を低減しながら断面二次モーメントをほぼ維持できます。中空比（内径/外径）が0.5程度であれば、断面二次モーメントの低下は約6%に留まり、質量は25%軽減されます。危険速度はに比例するため、中空化により危険速度が向上する場合があります。
ここでは中空比（内径/外径）です。中空比0.5で約12%の危険速度向上が期待できます。
中空軸のもう一つの利点は、軸心に冷却液を通すことができる点です。中空部に冷却油やクーラントを循環させることで、高速運転時の熱変位を抑制し、位置決め精度の安定化を図ることができます。THKやNSKの高速仕様ボールねじには、軸心冷却対応モデルがラインナップされています。冷却効果により、DN値の実効上限を10～20%引き上げることが可能です。
ナットの回転方式（ナット回転型）
通常のボールねじはねじ軸が回転しますが、ナット側を回転させる「ナット回転型」にすることで、危険速度の問題を根本的に回避できます。ねじ軸は固定されているため、サポート間距離に起因する危険速度の制約がなくなります。長ストローク・高速送りが求められるワイヤボンダーやダイシング装置などでは、ナット回転型ボールねじが採用される事例が増えています。
ただし、ナット回転型では回転体であるナットにモータを直結する必要があり、配線の取り回しやモータの配置に制約が生じます。また、ナットの回転による遠心力がボールの循環に影響を与えるため、DN値の制限は軸回転型と同等かやや厳しくなる場合があります。

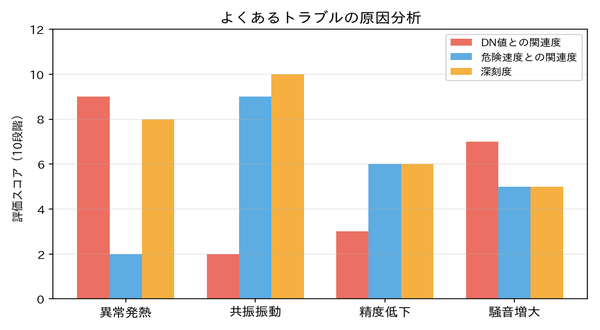

10. 実務でよくあるトラブルと対策｜DN値・危険速度に起因する不具合事例
DN値や危険速度の制限を超えた設計、あるいは制限ギリギリでの運転は、装置の信頼性を大きく損ないます。装置の立ち上げ時には問題なくても、経年劣化や潤滑の枯渇により、運転開始から数ヶ月～数年後にトラブルが顕在化する場合があります。ここでは実務の現場で実際に発生しやすいトラブルとその対策を紹介します。
異常発熱と潤滑不良
DN値の上限に近い領域で連続運転すると、ボールとねじ溝の間の潤滑油膜が破断し、金属接触による発熱が生じます。初期症状としてはナットの温度上昇（通常40℃以下のところが60℃以上に上昇）、運転音の変化（高周波のキーン音）があります。対策としては、グリース潤滑からオイルエア潤滑への変更、潤滑間隔の短縮（自動給脂装置の導入）、あるいはDN値に余裕のある上位サイズへの変更が有効です。
共振による異常振動
ある特定の回転数域でのみ振動が激しくなる場合、危険速度との共振が疑われます。この場合、FFT振動解析により振動周波数とねじ軸の固有振動数を照合することで原因を特定できます。対策としては、問題の回転数域を避けた運転パターンの設定、支持方式の変更（サポート軸受の追加）、ダンパの設置があります。軸に作用する応力状態を正確に評価するためには、ミーゼス応力による複合応力判定が有効です。
ねじ軸のたわみによる位置決め精度の悪化
危険速度に問題がなくても、長ストロークのボールねじでは自重や軸方向荷重によるねじ軸のたわみが位置決め精度を悪化させることがあります。特に水平設置の場合、軸中央部での自重たわみ量は次式で概算できます。
たわみが位置決め精度の許容値を超える場合は、中間サポートの追加や、より太い軸径への変更を検討します。エンコーダによるフルクローズドループ制御を併用することで、たわみの影響をソフトウェア的に補正する方法も広く使われています。構造部材の溶接部の強度にも十分な注意を払い、装置フレーム全体の剛性を確保することが重要です。
騒音と振動の増大
DN値が上限に近づくと、ボールのリターン部（循環チューブやリターンキャップ）でのボール衝突音が顕著になります。特にリターンチューブ方式のボールねじでは、チューブ内でのボールの方向転換時に衝撃が発生し、これが装置全体に振動として伝播します。対策としては、リターンキャップ方式（エンドキャップ方式）への変更が効果的です。エンドキャップ方式ではボールの循環経路が短く、方向転換が滑らかなため、騒音・振動が低減されます。
さらに、装置の据付基礎の剛性不足がボールねじの振動問題を悪化させる場合があります。ボールねじ単体では問題なくても、装置フレームや基礎ベースの固有振動数がねじ軸の回転周波数の整数倍に近い場合、連成振動が発生することがあります。装置設計では、ボールねじ単体の危険速度だけでなく、装置全体のモーダル解析を実施することが理想的です。
11. エンコーダとの連携｜高速回転時のフィードバック制御
ボールねじを高速で駆動する場合、回転速度の制御精度がそのまま送り精度に影響します。ここで重要な役割を果たすのがエンコーダです。DN値や危険速度の観点で余裕のある設計をしていても、制御系が追従できなければ高速送りの性能は発揮されません。機械設計と制御設計の両面からアプローチすることが、高速ボールねじ駆動の成功の鍵です。
サーボモータに内蔵されたロータリエンコーダは、モータの回転角度をパルス信号として出力し、サーボドライバにフィードバックします。このセミクローズドループ制御では、ボールねじのリード誤差やバックラッシュは補正されません。高精度が必要な場合は、テーブル側にリニアエンコーダ（リニアスケール）を設置するフルクローズドループ制御が有効です。
高速回転域では、エンコーダの分解能と応答速度が制御性能のボトルネックとなる場合があります。たとえば、分解能2,048パルス/回転のインクリメンタルエンコーダを3,000rpmで使用すると、パルス周波数はHzとなります。サーボドライバのパルス入力上限が200kHz程度であれば問題ありませんが、分解能を上げたい場合は対応周波数の確認が必要です。
セミクローズドループ制御とフルクローズドループ制御の使い分けも、コストと精度のトレードオフとして重要な設計判断です。セミクローズドループではモータ軸のエンコーダのみを使用するため、ボールねじのリード誤差（C5級で±0.018mm/300mm程度）がそのまま位置決め誤差として現れます。フルクローズドループではリニアスケールで実際のテーブル位置を検出するため、リード誤差を補正できますが、リニアスケールの追加コスト（ボールねじ本体の30～50%程度）と、制御系の安定性確保（ゲイン調整の難易度上昇）というデメリットがあります。
最近では、アブソリュートエンコーダ（多回転対応）の採用が増えています。電源投入時に原点復帰が不要となるため、サイクルタイムの短縮と安全性向上に寄与します。ボールねじとエンコーダの組合せ設計は、メカトロニクスの総合力が問われる領域です。
高速送り軸では、サーボ制御の速度ループゲインとボールねじの剛性のバランスも重要です。ボールねじの軸方向剛性が低い（長ストローク、細軸）場合、高いゲインを設定するとサーボ系が不安定になり、ハンチング（発振）が発生します。この場合、フィードフォワード制御やノッチフィルタを活用して、ボールねじの固有振動数を回避した制御チューニングが必要です。
また、ボールねじの位置決め精度を検証する際には、CpkとPpkの違いを理解した上で工程能力を評価することが重要です。ボールねじ駆動軸の位置決め繰り返し精度は正規分布に従う場合が多く、Cpk 1.33以上（不良率0.006%以下）を達成できれば、多くの産業用途で十分な精度水準といえます。
関連記事
まとめ
本記事では、ボールねじ選定における2つの重要な限界回転数——DN値と危険速度——について、その定義・計算方法・実務での使い方を解説しました。
DN値はボールの公転運動に由来する潤滑の限界であり、危険速度はねじ軸の固有振動に由来する構造力学的な限界です。両者はまったく異なるメカニズムで回転数を制約しますが、設計者は常に両方を計算し、低い方を許容回転数とする必要があります。
軸径を太くするとDN値制限は厳しくなる一方、危険速度は向上するという相反する関係を理解することが、高速ボールねじ設計の第一歩です。短ストローク（400mm以下）ではDN値がボトルネックになりやすく、長ストローク（800mm以上）では危険速度が制約になりやすいという傾向を押さえておくと、初期設計の方向性を素早く見極められます。
リード拡大、支持方式の最適化、中空軸の採用、ナット回転方式の検討など、状況に応じた対策を組み合わせることで、高速化と信頼性を両立させることができます。高速化の限界に直面した場合は、リニアモータ駆動への切り替えも視野に入れた総合的な検討が必要です。リニアモータは機械的な回転部品を持たないため、DN値や危険速度の制約から完全に解放されますが、コストと発熱の課題があります。
ボールねじの選定は、DN値・危険速度・寿命（L10）・剛性・精度等級という多面的な要素を総合的に判断するプロセスです。DN値と危険速度のクリアは選定プロセスの入口であり、これらをパスした後に荷重寿命計算、剛性検証、精度等級の選定へと進みます。
本記事で紹介した計算手順とチェックポイントを活用し、装置仕様に最適なボールねじを選定してください。DN値と危険速度の二重チェックを設計初期段階で確実に実施することで、試作後の手戻りや運転開始後の不具合を大幅に削減できます。
