ダイカストとは｜アルミと亜鉛の違い・製造工程を解説

機械工学 機械工学-プロセス

溶かした金属を時速200kmを超える猛スピードで金型に打ち込み、瞬きする間に凝固させて複雑な形状を作り出す。

プレス加工が「板」を変形させる技術なら、ダイカストは「塊」を自在に操る、まさに量産成形の花形技術です。自動車のエンジンブロックからスマートフォンの筐体まで、現代社会を支えるこの工法は、プレス金型とは全く異なる「流体力学」と「熱力学」の支配下にあります。

本記事では、アルミや亜鉛といった材料の特性から、ホットチャンバーとコールドチャンバーの違い、そして型締力やゲート速度の計算式まで、現場の技術者が知るべきダイカストの全貌を徹底解説します。

1. ダイカストとは：鋳造の工業化における到達点

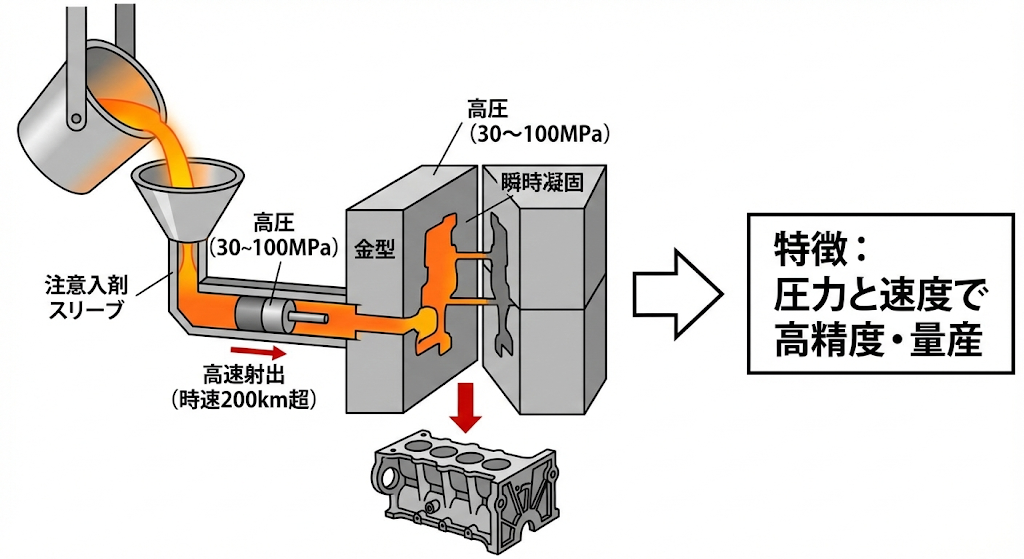

ダイカスト（Die Casting）とは、精密に仕上げられた金属製の型（金型）に、溶融した金属（溶湯）を高温かつ高圧で高速射出し、瞬時に冷却凝固させて製品を作る鋳造方式のことです。 英語の "Die"（金型）と "Casting"（鋳造）を組み合わせた言葉であり、日本では「ダイカスト」または「ダイキャスト」と呼ばれます。

他の鋳造法との違い

鋳造には、砂で作った型に重力で湯を流し込む「砂型鋳造（サンドキャスト）」や、金型に重力で流し込む「金型重力鋳造（グラビティ）」などがあります。 これらと比較したダイカストの最大の特徴は、「圧力」と「速度」です。

  • 砂型・グラビティ： 重力のみで充填するため、薄肉形状は作りにくく、充填時間も長い。その分、金型コストは安い（砂型なら型費は不要に近い）。
  • ダイカスト： 30〜100 MPaもの高い圧力をかけ、0.1秒以下の短時間で充填します。これにより、厚さ1mm程度の薄肉部品や、非常に複雑な形状を、高い寸法精度（1/100mm台）で量産できます。

プレス加工との比較

製造現場のエンジニアとして、プレス加工との比較視点を持つことは重要です。

  • 形状自由度： プレスは板厚が一定ですが、ダイカストはボス、リブ、曲面など、3次元的に自由な肉厚変化を持たせることができます。
  • 一体化： プレスでは複数の部品を溶接やカシメで接合していたものを、ダイカストなら1つの部品として一体成形でき、部品点数削減と剛性アップに貢献します。
  • 材料特性： プレス材（圧延鋼板）は繊維組織（メタルフロー）があり強靭ですが、ダイカスト材は鋳造組織であるため、引張強度は高くても「伸び（靭性）」で劣る傾向があります。



2. ダイカストマシンの種類と構造

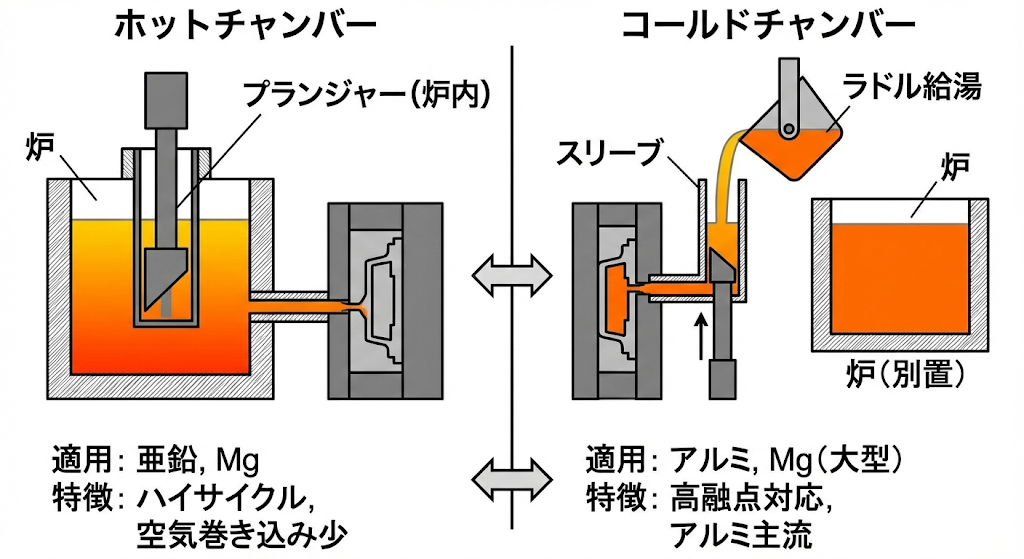

ダイカストマシンは、溶湯を射出する機構の違いにより、大きく「ホットチャンバー」と「コールドチャンバー」の2種類に分類されます。扱う金属の融点によって使い分けられます。

ホットチャンバーダイカストマシン

射出機構（プランジャーポンプ）が、溶湯を保持する炉の中に浸かっているタイプです。

  • 適用材質： 亜鉛、マグネシウム（低融点合金）。
  • 特徴：
    • 炉から直接射出するため、空気に触れる時間が短く、酸化物の巻き込みが少ない。
    • 給湯サイクルが不要なため、ハイサイクル（1分間に10ショット以上も可能）生産ができる。
    • アルミのような高融点（約660℃）の金属に使うと、浸かっている射出部品がすぐに溶損してしまうため使えない。

コールドチャンバーダイカストマシン

射出機構が炉とは別にあり、ラドル（ひしゃく）や給湯ロボットを使って、1ショットごとにスリーブ（射出筒）へ溶湯を注ぎ込むタイプです。

  • 適用材質： アルミ、真鍮、マグネシウム（大型）。
  • 特徴：
    • 射出スリーブが炉の外にある（Cold）ため、高融点金属でも使用可能。
    • 現在のダイカスト生産量の大部分を占めるアルミダイカストは、ほぼ全てこの方式。
    • 給湯工程が入るため、ホットチャンバーよりサイクルタイムは長くなる。

射出の3段階制御

コールドチャンバーマシンの射出工程は、単に押すだけではありません。高度な速度制御が行われています。

  1. 低速充填（スローショット）： 溶湯がスリーブ内を満たすまではゆっくり進み、空気の巻き込みを防ぎます。
  2. 高速充填（ファストショット）： ゲート（金型の入口）に到達した瞬間、一気に加速（2〜5m/s）し、キャビティ内を爆発的に充填します。
  3. 増圧（インテンシファイア）： 充填完了直後に、凝固収縮を補うために「ガツン」と高い圧力をかけます。これが内部欠陥（巣）を潰し、製品密度を高めます。



3. ダイカスト用合金の特性：アルミ、亜鉛、マグネシウム

プレス加工がSPCCやハイテン材を使い分けるように、ダイカストでも製品用途に合わせて材料を選定します。

アルミニウム合金（ADC12 等）

ダイカスト全体の生産量の90%以上を占める主役です。

  • 特徴： 軽量（比重2.7）、高強度、良熱伝導性、耐食性、リサイクル性。
  • 代表鋼種：ADC12（Al-Si-Cu系）
    • 流動性と機械的性質のバランスが良く、最も一般的。エンジン部品、ケース類など万能に使われる。
  • 代表鋼種：ADC3（Al-Si-Mg系）
    • 耐食性と靭性に優れるが、流動性はやや劣る。足回り部品や屋外製品向け。

亜鉛合金（ZDC2 等）

ホットチャンバーで成形される、精密部品の代名詞です。

  • 特徴：
    • 融点が低い（約390℃）ため、金型寿命が非常に長い（アルミの数倍〜10倍）。
    • 流動性が極めて良く、肉厚0.5mm以下の薄肉や、精密な文字まで転写可能。
    • 比重が大きい（6.6）ため、重厚感がある。
    • メッキ性が非常に良く、装飾部品（ドアノブ、バックル）や電子機器のコネクタ多用される。

マグネシウム合金（AZ91D 等）

実用金属の中で最も軽量（比重1.8）です。

  • 特徴： アルミの2/3の軽さ。比強度が高く、振動吸収性に優れる。
  • 用途： ノートPCの筐体、ステアリングホイール、ドローンのフレームなど、軽量化が至上命題の製品。
  • 注意点： 溶湯が非常に活性で燃えやすいため、溶解・鋳造には特殊な防燃ガスが必要。



4. 金型設計の要諦：プレス金型との決定的違い

ダイカスト金型は、外見こそプレス金型やプラ型に似ていますが、その設計思想は全く異なります。 最大の敵は「熱」と「流速」です。

熱衝撃への耐性

ダイカスト金型は、数秒ごとに「700℃の溶湯注入」と「水冷・離型剤による急冷」を繰り返します。 この激しい温度変化により、金型表面は膨張と収縮を繰り返し、やがて「ヒートチェック」と呼ばれる亀裂が発生します。 そのため、金型材には高温強度と靭性に優れた「SKD61（熱間ダイス鋼）」が標準的に使用されます。プレス金型のSKD11（冷間ダイス鋼）を使うと、熱衝撃で即座に割れてしまいます。

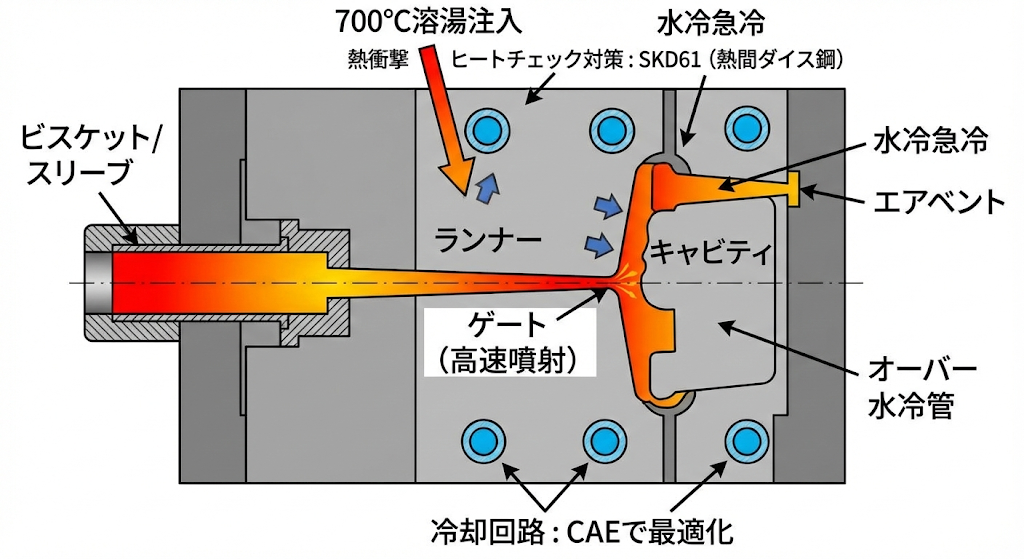

ランナーとゲートシステム

プレス金型にはない、ダイカスト特有の回路設計です。

  • ビスケット・スリーブ： 射出された溶湯が最初に入る部分。
  • ランナー： 溶湯をキャビティまで導く流路。断面積を徐々に絞りながら加速させます。
  • ゲート（堰）： キャビティへの入り口。ここで流速を最大化（30〜60m/s）し、霧状（スプレー状）にしてキャビティへ噴射します。
  • オーバーフロー（溢れ溜まり）： キャビティの末端に設けられたポケット。最初に流れ込んだ「冷えた汚い湯」や「空気」をここに押し出し、製品部には綺麗な湯を残します。
  • エアベント（ガス抜き）： 金型の合わせ面に掘られた薄い溝（0.1mm程度）。空気は通すが溶湯は通さない絶妙な深さで設計します。

冷却回路（水冷）

ダイカストのサイクルタイムを決めるのは「凝固時間」です。 早く固めるために、金型内部には複雑な水冷管を通します。 しかし、冷やしすぎれば湯回り不良（冷間不良）になり、冷やし足りなければ焼付きや変形が起きるため、CAE（湯流れ・凝固解析）を用いた最適な熱バランス設計が必須です。



5. 設計計算式：勘と経験からの脱却

安定した品質のダイカスト製品を作るためには、物理法則に基づいた数値計算が不可欠です。設備選定や条件設定で使う主要な式を解説します。

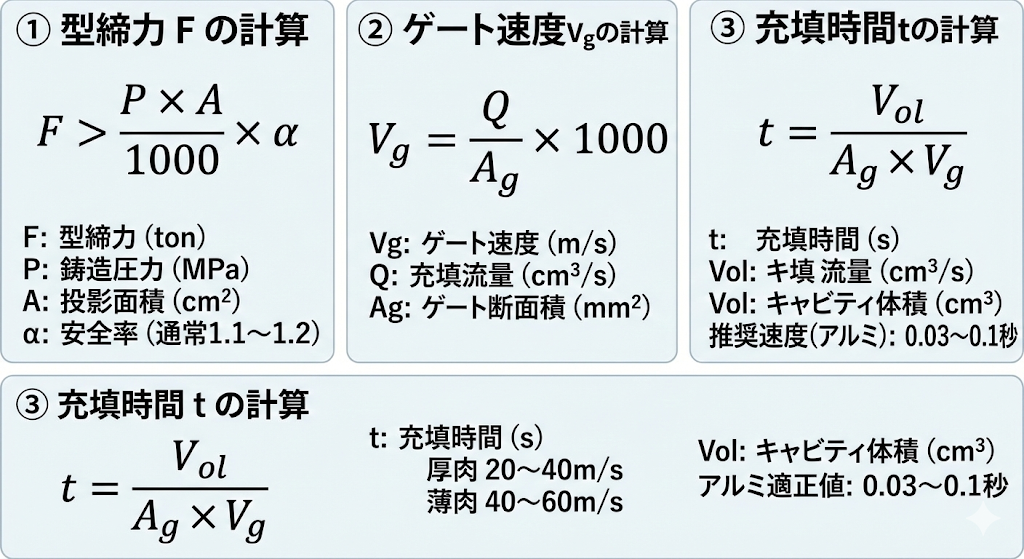

① 型締力（Clamping Force）の計算

鋳造時、溶湯の圧力で金型が開こうとする力（鋳造反力）が発生します。これに打ち勝って金型を閉じておく力が型締力です。 型締力 F (ton) は、鋳造圧力 P (MPa) と投影面積 A (cm²) から求めます。

F > \dfrac{P \times A}{1000} \times \alpha

  • P：鋳造圧力。アルミの場合、通常40〜80 MPa（約400〜800 kgf/cm²）。耐圧部品では高めに設定する。
  • A：製品およびオーバーフロー、ランナーを含む「パーティング面への投影総面積」。
  • \alpha：安全率（通常1.1〜1.2）。バリの発生や射出のピーク圧（サージ圧）を考慮する。

【計算事例】 製品投影面積（ランナー込み）： 400 \, cm^2 （約20cm×20cmのサイズ） 設定鋳造圧力： 60 \, MPa （ \approx 612 \, kgf/cm^2）

必要型締力 F = \dfrac{612 \times 400}{1000} \times 1.1 = 244.8 \times 1.1 \approx 269 \, ton

この場合、250トンマシンでは能力不足の懸念があり、**350トンマシン**を選定するのが妥当と判断できます。

② ゲート速度（Gate Velocity）の計算

良品を得るための最も重要なパラメータです。 ゲート速度 V_g (m/s) は、ゲート断面積 A_g (mm²) と充填流量 Q (cm³/s) で決まります。

V_g = \dfrac{Q}{A_g} \times 1000

一般的に、アルミダイカストの推奨ゲート速度は以下の通りです。

  • 厚肉製品・耐圧部品：20 〜 40 m/s （空気を巻き込まないようにやや遅く）
  • 一般部品・薄肉部品：40 〜 60 m/s （冷める前に一気に充填）
  • 超薄肉・化粧面重視：60 〜 80 m/s （アトマイズ効果で表面を綺麗に）

③ 充填時間（Filling Time）の計算

溶湯がキャビティに入り始めてから満杯になるまでの時間です。 短すぎるとガス巻き込み、長すぎると湯境い（コールドシャット）になります。 アルミの場合、**0.03秒〜0.1秒**という極めて短い時間が適正値です。

t = \dfrac{Vol}{A_g \times V_g}

ここで Vol はキャビティ体積です。

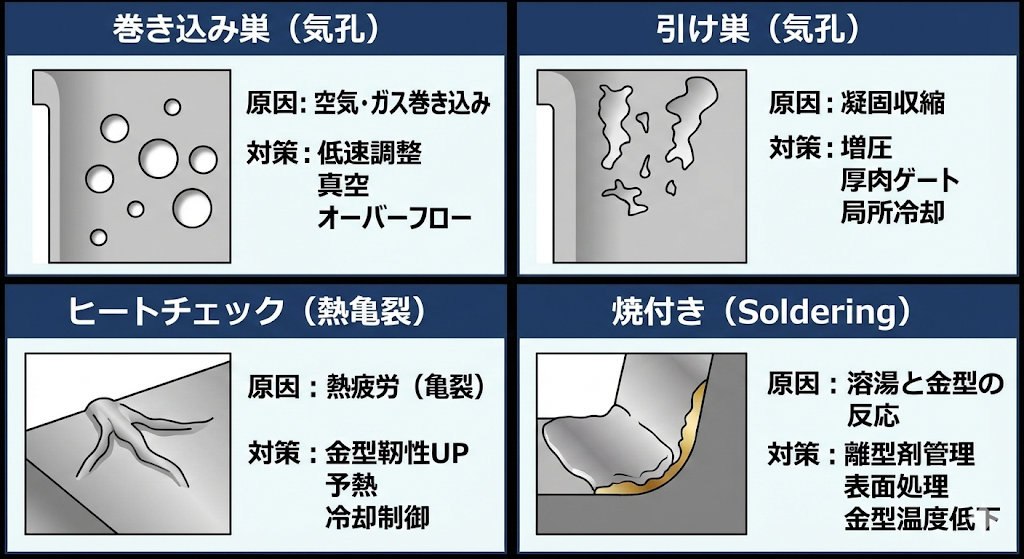

6. 品質欠陥と対策：鋳造の宿命との戦い

ダイカストは高速で乱流状態で充填するため、独自の欠陥が発生します。

気孔（ブローホール・巣）

内部に空洞ができる欠陥です。原因によって2種類に分かれます。

  • 巻き込み巣： 射出時に空気や離型剤のガスを巻き込んだもの。丸い形状をしている。 → 対策：低速速度の調整、真空ダイカストの採用、オーバーフローの増設。
  • 引け巣： 金属が固まる時の体積収縮（アルミは約6%収縮）により、最終凝固部にできる空洞。いびつな形状をしている。 → 対策：増圧を高くする、ゲートを厚い部分に設置する、局所冷却（スポットクーリング）を行う。

ヒートチェック（熱亀裂）

金型表面の亀裂が製品に「凸状の筋」として転写される現象。 → 対策：金型材料の靭性アップ、予熱（プレヒート）の徹底、冷却制御による温度差の緩和。

焼付き（Soldering）

溶湯アルミと金型（鉄）が化学反応（合金化）し、溶着してしまう現象。無理に離型すると金型が欠けたり、製品がえぐれたりします。 → 対策：離型剤の塗布量・濃度管理、金型表面処理（窒化、PVDコーティング）、金型温度を下げる。

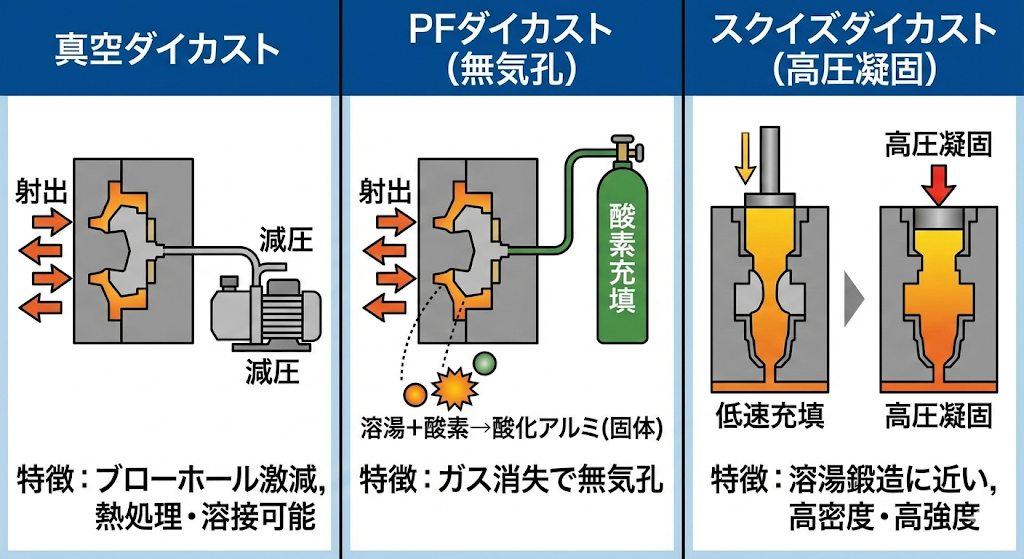

7. 特殊ダイカスト法：限界を超える技術

通常のダイカスト（普通ダイカスト）の弱点を克服するために開発された技術です。

真空ダイカスト（Vacuum Die Casting）

金型キャビティ内を真空ポンプで減圧してから射出する方法です。 空気抵抗がなくなるため、ブローホールが激減します。これにより、従来不可能だった「T6熱処理（溶体化処理）」や「溶接」が可能になります。高強度な足回り部品などで必須の技術です。

PFダイカスト（Pore Free / 無気孔ダイカスト）

キャビティ内を酸素ガスで満たしてから射出します。 溶湯アルミと酸素が反応して酸化アルミ（固体）になり、ガスが消失するため、気泡が残りません。

スクイズダイカスト（高圧凝固鋳造）

低速で充填し、巨大な圧力で押し潰すように凝固させる方法。 ダイカストというよりは「溶湯鍛造」に近く、極めて高密度・高強度な製品が得られます。



8. 金型の保守とメンテナンス

ダイカスト金型の寿命は、アルミで約8万〜15万ショット、亜鉛で約50万〜100万ショットと言われますが、メンテナンス次第で大きく変わります。

応力除去焼鈍（ストレスリリービング）

新品の金型を使い始めて数千ショット時点で、一度金型を炉に入れて加熱し、加工や熱膨張による残留応力を除去します。これを行うだけで、ヒートチェックの発生を大幅に遅らせることができます。

溶接補修

クラックや欠けが発生した場合、TIG溶接やレーザー肉盛り溶接で補修します。 しかし、母材（SKD61）と溶接材の硬度差やなじみ不良により、すぐに再発することも多いため、予熱・後熱処理を含めた高度な溶接技術が求められます。

水管洗浄

長期間使用すると、冷却水管の内部にスケール（水垢・サビ）が付着し、冷却効率が落ちます。 これはサイクルタイムの延長や、引け巣の発生に直結するため、定期的に酸洗いや専用クリーナーで水管を通す必要があります。



9. ギガキャストとダイカストの未来



近年、自動車業界に衝撃を与えたのが、テスラ社が導入した「ギガキャスト（Giga Casting）」です。 これは、従来数十個のプレス部品を溶接して作っていた車体リアフレームを、6000トン〜9000トンクラスの超巨大ダイカストマシンで「たった1個の部品」として一発成形する技術です。

この技術革新により、以下のパラダイムシフトが起きています。

  • 製造コストの劇的削減： 溶接ロボット数百台とラインスペースが不要になる。
  • 金型技術の極致： 畳数畳分もの巨大金型の熱変形をどう抑えるか、湯をどう回すか、日本の金型メーカーの技術力が改めて試されています。
  • 材料開発： 熱処理なしでも十分な強度と靭性を持つ、新しいアルミ合金の開発が進んでいます。



10. まとめ：流動する金属を制する者

ダイカストは、単に「溶かして固める」だけの技術ではありません。 0.01秒単位の射出制御、ミクロン単位の金型精度、そして熱力学に基づいた温度管理が融合した、総合エンジニアリングです。

  • プレス加工とは異なる「流体」としての金属の振る舞いを理解する。
  • ホットとコールド、材質による特性を使い分ける。
  • 型締力とゲート速度を計算し、科学的に条件を導き出す。
  • 金型メンテナンスで「熱」による劣化をコントロールする。

EV（電気自動車）化による軽量化ニーズの高まりとともに、ダイカストの重要性はますます高まっています。 巨大なギガキャストから、指先サイズの精密コネクタまで。液体の金属が一瞬にして強靭な部品へと姿を変えるその瞬間には、製造業のダイナミズムが凝縮されています。
