型鍛造とは｜メリットと製品例・自由鍛造との違い

機械工学 機械工学-プロセス

金属の塊をハンマーで叩き、強靭な部品へと生まれ変わらせる技術、それが鍛造です。中でも、彫り込まれた金型を用いて複雑な形状を一瞬で成形する「型鍛造」は、現代の量産加工において王道とも言える工法です。

エンジンが爆発的な力を受け止めるコンロッドも、飛行機が空を飛ぶための脚部品も、その強度は型鍛造によって生み出された「鍛流線（メタルフロー）」によって支えられています。切削加工では得られないこの強度は、まさに製造業の背骨と言えるでしょう。

本記事では、型鍛造の基礎から、自由鍛造との違い、代表的な製品例、そして現場の技術者が直面する成形荷重の計算や金型の保守管理まで、実務に即した知識を徹底解説します。

1. 型鍛造とは：金型が生む「強さ」と「形」

型鍛造（Die Forging）とは、上型と下型の一対の金型に彫り込まれた空間（キャビティ）内に金属材料を圧縮し、金型形状通りに塑性変形させる加工法です。

古来より刀鍛冶が行ってきたような、金床の上でハンマーを使って叩く手法は「自由鍛造（フリー鍛造）」と呼ばれます。これは職人の技量に依存し、単純な形状しか作れず、寸法精度も低いため量産には向きません。 対して型鍛造は、金型という「型枠」を使うことで、複雑な形状を高い寸法精度で、かつ短時間（数秒）で大量に生産することを可能にしました。

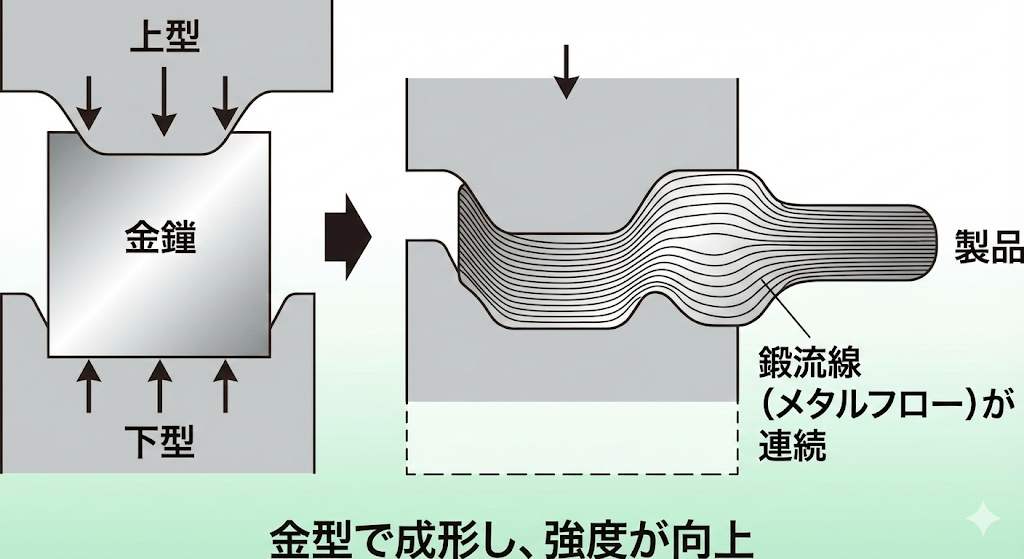

鍛流線（メタルフロー）の連続性

型鍛造の最大の特徴は、金属の繊維組織である「鍛流線（メタルフロー）」を切断せずに、製品形状に沿って流すことができる点です。 切削加工（削り出し）では、材料の繊維を断ち切ってしまうため、疲労強度や衝撃強度が低下します。 型鍛造では、繊維が製品の輪郭に沿って密に繋がるため、同じ材質・同じ形状でも、切削品に比べて格段に高い強度と靭性を発揮します。

型鍛造の種類

  • ハンマー鍛造： 落下する重錘（ラム）の衝撃力で叩きつける方式。瞬間的な大荷重が得られ、複雑な形状でも充填性が良い。職人の操作技術が必要。
  • プレス鍛造： 機械的または油圧的な機構で、じっくりと圧力をかける方式。自動化しやすく、寸法精度が高い。型接触時間が長いため、金型寿命には不利。
  • アプセット鍛造： 棒材の軸方向に圧力をかけ、太らせる加工。ボルトの頭部成形などで使用。

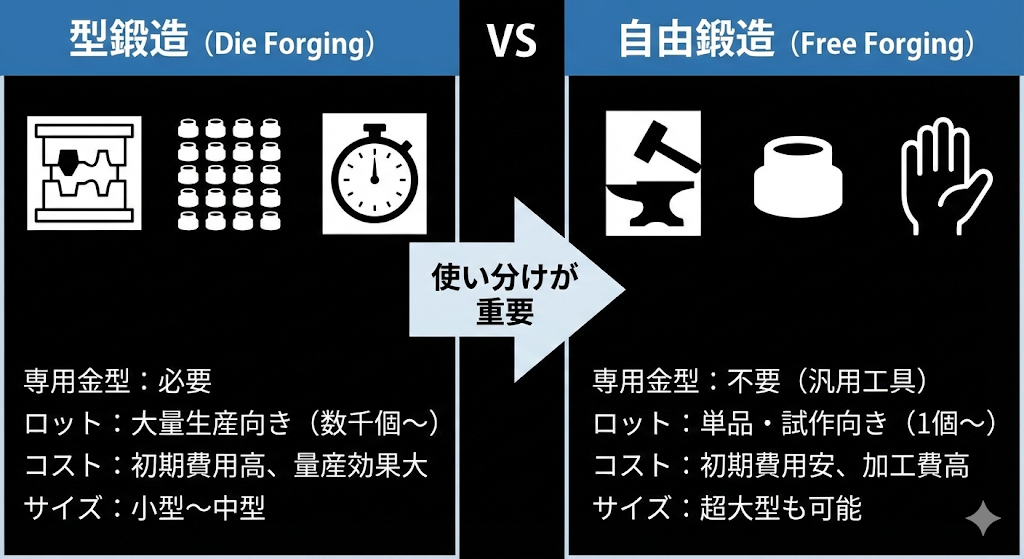

2. 自由鍛造との違いと使い分け

製造現場では、製品のロット数やサイズによって型鍛造と自由鍛造を使い分けます。

① ロット数とコスト

  • 型鍛造： 金型製作費が高額（数百万円〜）になるため、数千個以上の大量生産でないと採算が合いません。しかし、1個あたりの加工時間は短く、材料歩留まりも良いため、量産効果は絶大です。
  • 自由鍛造： 専用金型が不要（汎用工具を使用）なため、初期費用が安く、1個からの試作や単品生産に向いています。ただし、加工に時間がかかり、削り代も多いため量産コストは高くなります。

② 製品サイズ

  • 型鍛造： プレス機の能力（トン数）による制限を受けます。数kg〜数百kg程度の部品が主流です。
  • 自由鍛造： 巨大なインゴットから、発電所のタービンシャフトや船舶のクランクシャフトなど、数十トンを超える超大型部品を製造できます。

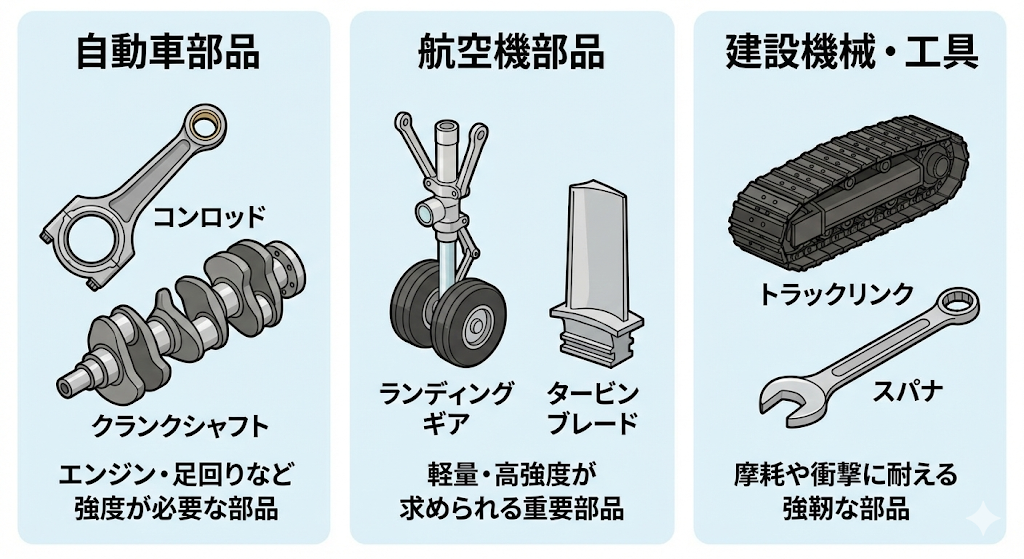

3. 型鍛造の代表的な製品例

型鍛造品は、強度と信頼性が要求される重要保安部品に多く採用されています。

自動車部品

自動車は鍛造品の塊と言っても過言ではありません。

  • コネクティングロッド（コンロッド）： エンジンの爆発力を受け止める部品。極限の疲労強度が求められるため、熱間型鍛造の独壇場です。
  • クランクシャフト： 往復運動を回転運動に変える複雑な形状の軸。メタルフローが連続していることが折損防止に不可欠です。
  • サスペンションアーム： アルミ合金の型鍛造により、軽量化と高剛性を両立させています。
  • ギア（歯車）： 歯の根元の強度を確保するため、歯形まで鍛造で成形する場合もあります。

航空機部品

  • ランディングギア（着陸装置）： 着陸時の巨大な衝撃に耐えるため、チタン合金や超高張力鋼の型鍛造品が使われます。
  • タービンブレード： ジェットエンジンの羽根。耐熱超合金を精密型鍛造で成形します。

建設機械・工具

  • トラックリンク： ショベルカーのキャタピラ部品。摩耗と衝撃に耐える必要があります。
  • スパナ・レンチ： 工具の「FORGED」という刻印は、型鍛造で作られた強靭な証です。

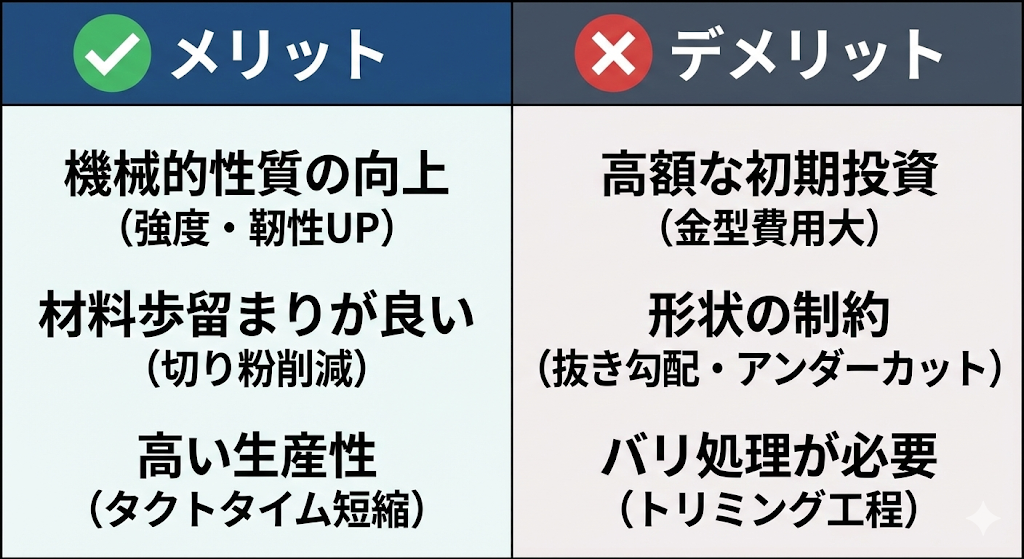

4. 型鍛造のメリットとデメリット

工法選定の指針となる、メリットとデメリットを整理します。

メリット

  1. 機械的性質の向上： 前述のメタルフロー効果により、衝撃値、疲労限度、引張強さが向上します。同じ強度なら部品を小型・軽量化できます。
  2. 材料歩留まりの良さ： 切削加工のように大量の切り粉が出ません。ニアネットシェイプ（完成形に近い形状）まで成形できるため、材料費を削減できます。
  3. 高い生産性： 一度のプレスで成形が完了するため、タクトタイムが短く、大量生産に適しています。

デメリット

  1. 高額な初期投資： 金型には耐熱性・耐摩耗性に優れた高級特殊鋼（SKD61など）が必要で、その加工費も高額です。
  2. 形状の制約： 金型から製品を取り出す必要があるため、「抜き勾配」が必須です。また、アンダーカット（横穴など）のある形状は、スライドコアなどの複雑な機構なしでは成形できません。
  3. バリ処理が必要： 一般的な型鍛造では、合わせ面から余分な材料（バリ）がはみ出すため、後工程でトリミング（バリ抜き）が必要です。

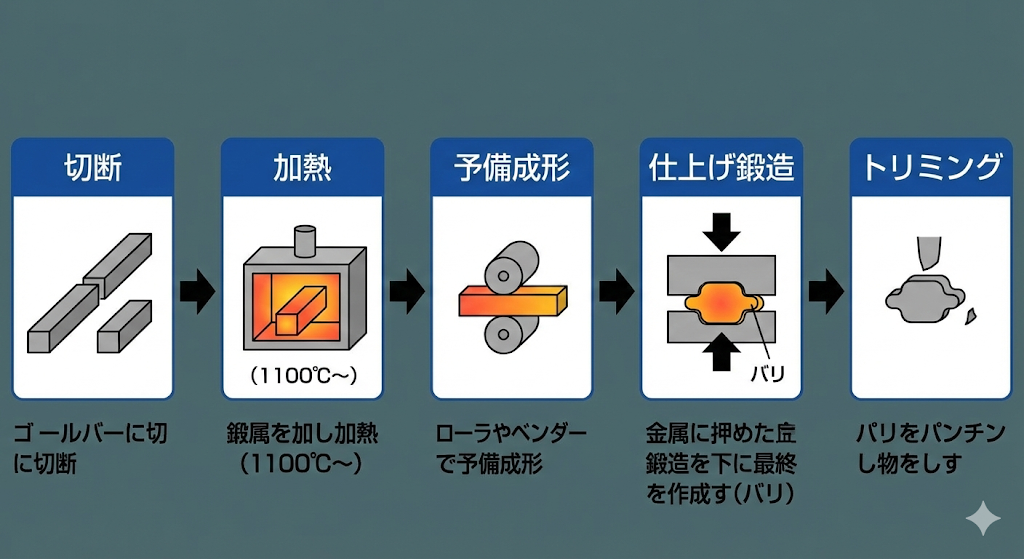

5. 製造プロセス：素材から製品まで

型鍛造は単にプレスするだけでなく、前後の工程を含めたトータルシステムです。

① 切断（Shearing）

長い棒材（バー材）を、製品1個分の重量に合わせて正確に切断します。 重量が不足すれば「欠肉（アンダーフィル）」となり、多すぎればバリが増えてプレス機への負荷が増大したり、寸法不良を起こしたりします。重量管理は鍛造の命です。

② 加熱（Heating）

材料を変形しやすい温度まで加熱します。 鉄鋼の場合、熱間鍛造では1100℃〜1250℃程度に加熱します。高周波誘導加熱（IH）やガス炉が使われます。温度が低すぎれば成形できず、高すぎれば過熱（オーバーヒート）により材質が劣化します。

③ 予備成形（Pre-forming）

いきなり最終形状の金型に入れると、材料の流れに無理が生じ、シワ（座屈）ができたり、金型が偏摩耗したりします。 そのため、ロール鍛造やベンダーを使って、大まかに材料を配分し、最終形状に近い形に整えます。

④ 仕上げ鍛造（Finish Forging）

最終形状のキャビティを持つ金型で加圧し、細部まで材料を充填させます。 この際、余分な材料は金型の合わせ目（パーティングライン）にある「バリ溝（フラッシュランド）」にはみ出し、内圧を高める役割を果たします。

⑤ トリミング（Trimming）

製品の周囲にはみ出したバリを、抜き型を使って打ち抜きます。 熱いうちに行う「熱間トリミング」と、冷えてから行う「冷間トリミング」があります。

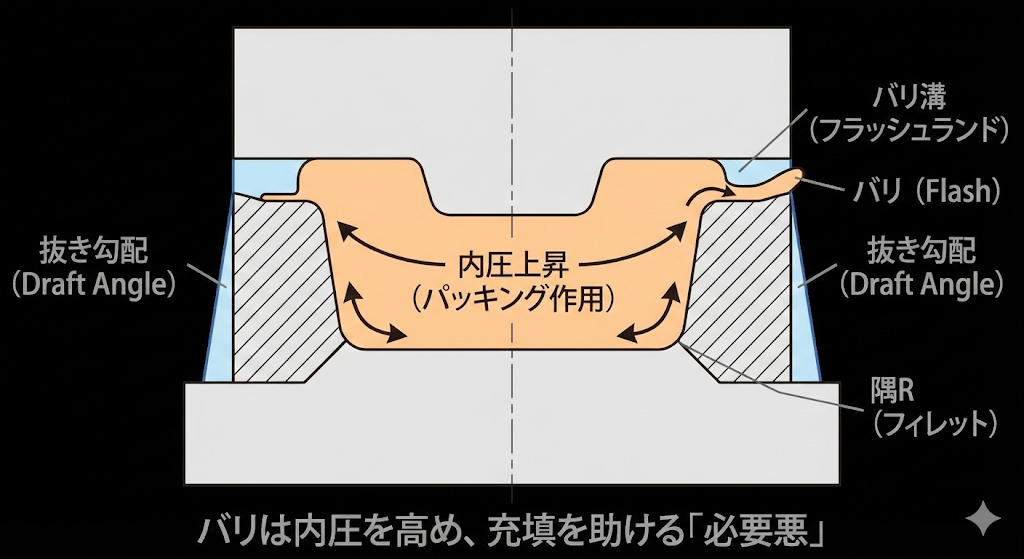

6. 金型設計の基礎：バリの役割と設計思想

型鍛造の金型設計において、最も特徴的かつ重要なのが「バリ（フラッシュ）」の扱いです。

バリは「必要悪」である

射出成形やダイカストでは、バリは極力出さないのが正解です。しかし型鍛造において、バリは極めて重要な機能を担っています。 金型の合わせ目（バリランド部）を狭くし、そこに材料を流し込んで抵抗（背圧）を発生させることで、キャビティ内部の圧力を高めます。 この高い内圧のおかげで、材料は金型の隅々まで行き渡り、複雑なリブやボスの先端まで充填されるのです。 これを**「バリのパッキング作用」**と呼びます。

抜き勾配（Draft Angle）

鍛造終了後、製品を金型から取り出すために、側面に勾配をつける必要があります。 一般的に、外側（抜ける方向）には5°〜7°、内側（抱きつく方向）には7°〜10°程度の勾配を設けます。 エジェクターピン（突き出しピン）を設置することもありますが、高温下での動作信頼性が低いため、基本は抜き勾配で対応します。

隅R（フィレット）

角部には必ずR（半径）を付けます。 Rが小さいと、応力集中により金型にクラック（割れ）が入ったり、材料の流れが滞って「巻き込み（フローマーク）」などの欠陥を生んだりします。



7. 【計算事例】鍛造荷重とプレス選定の理論

設備設計や工程設計において、どのくらいの能力を持つプレス機が必要かを計算することは非常に重要です。能力不足のプレスを使うと、下死点まで押し込めず製品が厚くなったり（厚肉不良）、プレス機がロックして停止したりします。

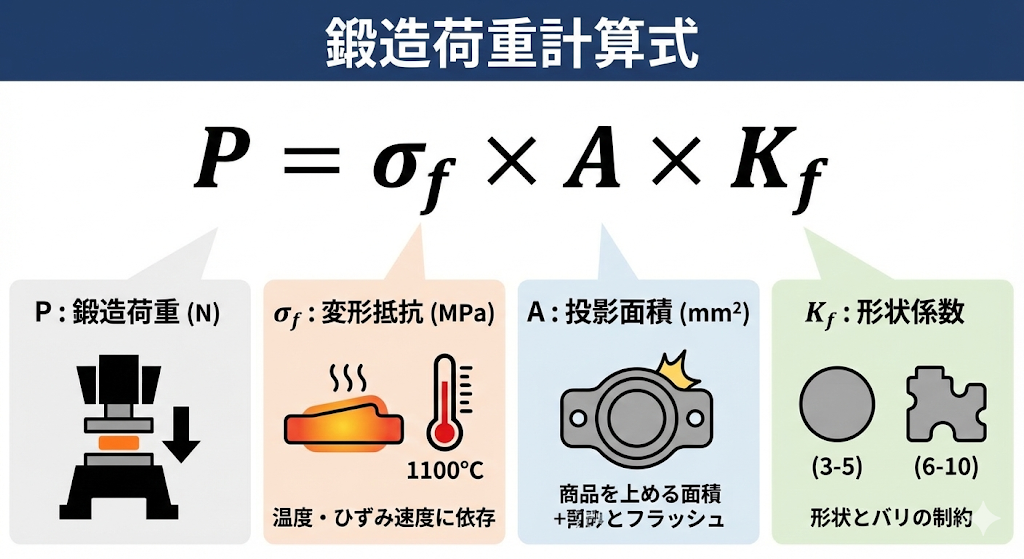

鍛造荷重 P の基本式

鍛造荷重は、材料の変形抵抗と投影面積、そして形状による拘束係数で決まります。

P = \sigma_f \times A \times K_f

  • P：鍛造荷重 (N)
  • \sigma_f：材料の変形抵抗 (MPa)。温度とひずみ速度に依存します。例えばS45Cの1100℃では約 100〜150 MPa。
  • A：製品（バリ含む）の投影面積 (mm²)
  • K_f：形状係数（制約係数）。形状の複雑さとバリの制約効果を表します。単純形状で3〜5、複雑形状で6〜10程度になります。

詳細計算：バリの影響を考慮した式

より厳密に計算する場合、バリ部と製品部を分けて考えます。バリランド部での摩擦抵抗が全体の内圧を支配するためです（摩擦の丘理論）。

P = \sigma_f \times A_{prod} \times \left( 1 + \dfrac{2 \mu R}{H} \right) + P_{flash}[/tex]

簡易的には、Scheyの式などが用いられます。

【計算事例】 材料：S45C（熱間1150℃） 変形抵抗 \sigma_f = 120 \, MPa 製品投影面積 A_{prod} = 5000 \, mm^2 （バリ部除く） 形状係数 K_f = 6.0 （バリによる内圧上昇を含む）

単純計算による必要荷重： P = 120 \times 5000 \times 6.0 = 3,600,000 \, N = 3,600 \, kN \approx 367 \, ton

この場合、400トンプレスでは余裕がなく、安全率を見込んで**600トンプレス**以上の能力を持つ設備を選定するのが妥当です。 もしバリを薄くしすぎると（バリランド厚 H を小さくすると）、内圧は急激に上昇し、荷重係数 K_f が10を超え、1000トンプレスでも押しきれなくなる可能性があります。バリ厚みの設計はプレス能力と密接に関係しているのです。

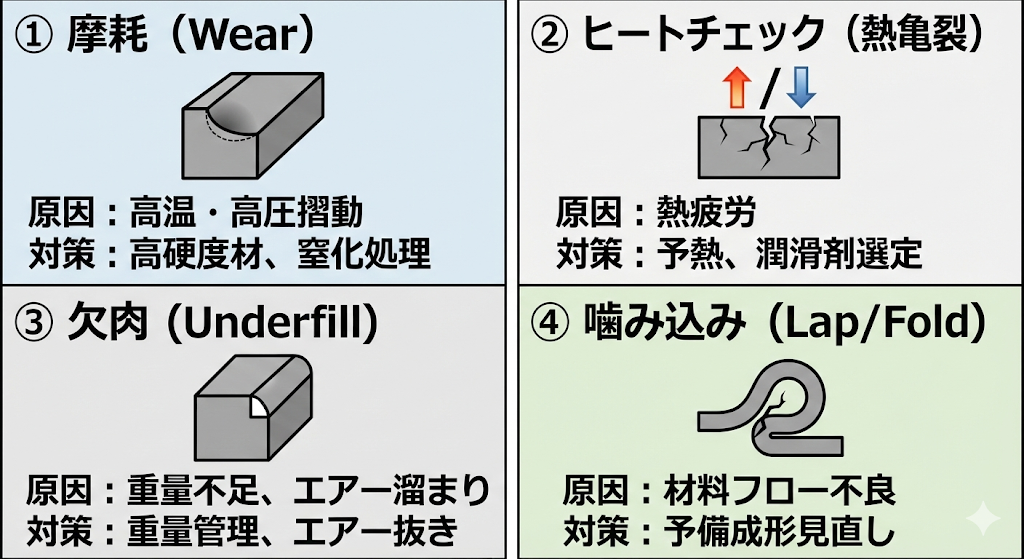

8. 保守とトラブルシューティング

過酷な環境で使用される鍛造金型は、寿命との戦いです。適切な保守がコストダウンの鍵となります。

① 摩耗（Wear）

高温の材料が高圧で金型表面を摺動するため、摩耗は避けられません。 特にコーナー部やバリランド部は激しく摩耗します。摩耗が進むと製品寸法が大きくなったり、バリが厚くなったりします。 対策として、金型材料に高硬度なハイス鋼を使ったり、窒化処理やステライト肉盛り溶接を行って耐摩耗性を高めます。

② ヒートチェック（熱亀裂）

1000℃以上の材料との接触と、離型剤スプレーによる冷却が繰り返されることで、金型表面に熱疲労による亀裂（ヒートチェック）が入ります。 亀裂が成長すると、そこに応力が集中して金型が割れます。 金型の予熱（プレヒート）を十分に行い、温度差を小さくすることや、冷却能力の高い潤滑剤を選定することが重要です。

③ 欠肉（Underfill）

製品の角部まで材料が入らない不良です。 原因は、投入重量不足、加熱温度不足、バリ抵抗の不足、エアーポケット（空気の逃げ場がない）など多岐にわたります。 エアー抜き穴（ベントホール）を追加したり、潤滑剤の塗布量を調整して摩擦をコントロールしたりして対策します。

④ 噛み込み（Lap / Fold）

材料の流れが合流する際、酸化スケールや表面の皮を巻き込んでしまい、内部に亀裂のような不連続面ができる現象です。強度を著しく低下させる致命的な欠陥です。 予備成形（プリフォーム）の形状を見直し、材料がスムーズに流れるように金型形状を修正する必要があります。



9. 型鍛造の未来：デジタル化と高精度化

型鍛造は「職人の勘」から「デジタルエンジニアリング」へと進化しています。

CAE解析（鍛造シミュレーション）の活用

金型を作る前に、コンピュータ上で材料の流れ、温度変化、荷重、金型応力をシミュレーションすることが当たり前になっています。 「どこで噛み込みが起きるか」「どこに応力が集中して金型が割れるか」を事前に予測し、形状を最適化することで、試作回数を劇的に減らすことができます。

サーボプレスの導入

スライドの動きを自由に制御できるサーボプレスの登場により、成形速度や加圧パターンを最適化できるようになりました。 これにより、難加工材（チタンやマグネシウム）の鍛造や、ネットシェイプ鍛造（バリなし鍛造）の実現性が高まっています。



10. まとめ：強靭なモノづくりの原点

型鍛造は、人類が金属を使い始めて以来の「叩いて強くする」という知恵の結晶です。 そのプロセスには、材料力学、熱力学、トライボロジー（摩擦・潤滑）といった工学の要素が凝縮されています。

  • 製品に求められる強度とコストのバランスを見極める。
  • バリの機能を理解し、適切な内圧を発生させる金型を設計する。
  • 計算に基づいた設備選定を行い、無理のない生産ラインを構築する。

これらを実践することで、型鍛造は自動車や航空機の安全を支える、最も信頼性の高い部品を生み出し続けます。 プレス工場の轟音の中で、真っ赤な鉄が瞬時に複雑な形状へと変わるその瞬間には、ものづくりのダイナミズムと技術の真髄が宿っています。
