ダイホルダーとは｜金型とダイセットの役割と違い

機械工学 機械工学-プロセス

数トンの圧力がかかる鉄と鉄の間に指を入れ、ミクロン単位のセッティングを行う。プレス加工や板金曲げの現場は、常に緊張感と隣り合わせです。

その中で、最も地味でありながら、最も「職人の腕」が試される部品があります。それが「ダイホルダ」です。 どれほど高精度なNC工作機械があっても、どれほど高価な金型があっても、それを受け止めるダイホルダが傾いていたり、芯がズレていたりすれば、製品は決して図面通りには仕上がりません。

特に、業界の巨人「アマダ」のプレスブレーキを使用する現場において、ダイホルダの選定と調整は、曲げ角度の安定性を左右する生命線です。 本記事では、ダイホルダの基礎知識から、アマダ製マシンの特徴、ダイセットとの関係、そしてベテランだけが知る調整の「カンコツ」まで、現場の汗と油の匂いがするエピソードを交えて徹底的に解説します。

1. ダイホルダとは：機械と金型の「インターフェース」

ダイホルダ（Die Holder）とは、文字通り「ダイ（下型）」を「ホールド（保持）」するための土台となる治具やプレートのことです。

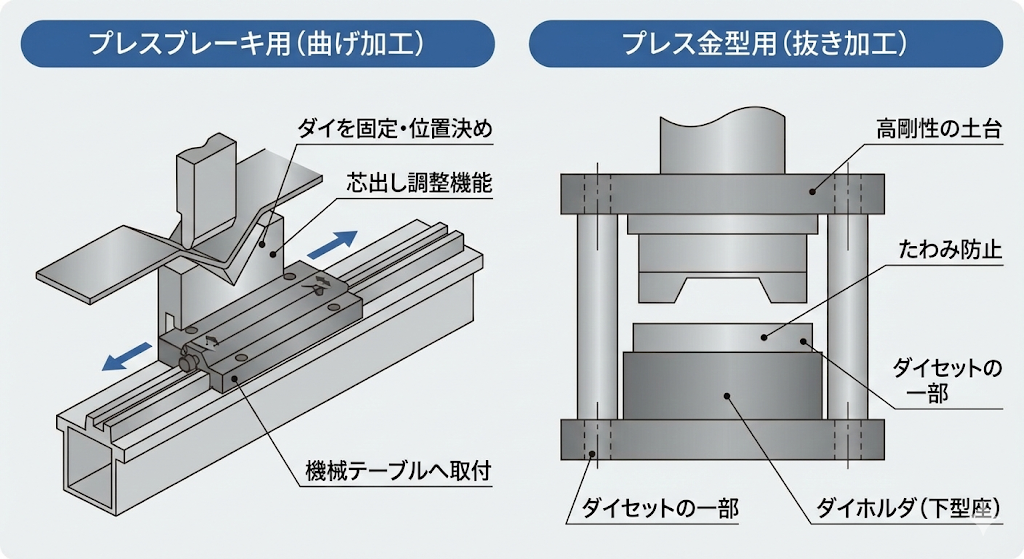

プレス加工の世界には、大きく分けて二つの「ダイホルダ」が存在します。ここを混同すると話が噛み合わなくなるため、最初に定義しておきます。

① プレスブレーキ（ベンディング）におけるダイホルダ

板金加工で使われる「曲げ機（プレスブレーキ）」において、下型（Vダイ）を固定し、機械のテーブル（下部ビーム）に取り付けるための長いブロック状の部品です。 一般的に、このダイホルダ自体に「原点調整（芯出し）」機能や「クラウニング補正（たわみ補正）」機能が備わっています。今回の記事では、主にこちら（特にアマダ製）に重点を置いて解説します。

② プレス金型（スタンピング）におけるダイホルダ

抜きや絞り加工を行う「プレス金型」において、ダイセットの下側（下駄）となる厚いプレートのことを指します。 英語では「Die Shoe（ダイシュー）」とも呼ばれます。ここにダイプレートやストリッパプレートがボルト締めされます。この剛性が低いと、加工の瞬間に金型全体が反り返り、バリや破損の原因になります。



2. アマダ製プレスブレーキとダイホルダの真髄

日本の板金業界において「アマダ（AMADA）」のマシンは圧倒的なシェアを誇ります。特に名機「RGシリーズ」や最新の「HGシリーズ」を使っている現場は多いでしょう。

アマダのマシンにおいて、ダイホルダは単なる固定具ではありません。それは「精度を微調整する唯一の手段」です。

1本持ち（1V）ホルダと2本持ち（2V）ホルダ

アマダの標準的なダイホルダにはいくつかの種類があります。

  • 標準ホルダ： Vダイを1本だけセットできるタイプ。芯出しがしやすく、干渉も少ないため、深曲げや複雑な形状に適しています。
  • 2Vダイホルダ（レールホルダ）： 断面が正方形に近いダイ（2Vダイ）を保持するためのホルダです。レールの上を滑らせて交換できるため、段取り替えが早いのが特徴です。
  • 分割ホルダ（セクショナルホルダ）： 長い1本のバーではなく、100mm〜200mm程度に分割されたホルダ。必要な長さだけ並べて使えるため、一人の作業者でも持ち運びが可能です。

【現場エピソード】重すぎるレールホルダとの戦い

昔の現場では、長さ3メートル、重さ数十キロもある「通し（一本物）」のレールホルダを交換するのが若手の仕事でした。 クレーンが使えない狭い工場では、二人掛かりで「せーの！」で持ち上げ、少しでもバランスを崩すと指を挟みそうになる恐怖と戦いながらセットしたものです。 分割ホルダが普及した今でも、長尺曲げの精度を出すために、あえて剛性の高い一本物ホルダにこだわる職人もいます。あの「ズドン！」という重厚なセット音は、仕事の始まりの合図でした。

原点調整機能（芯出し機構）

パンチ（上型）の先端と、ダイ（下型）のV溝の中心は、完全に一致していなければなりません。 0.1mmでもズレていると、曲げた製品が左右非対称になったり、フランジ寸法が狂ったりします。 アマダのダイホルダには、手前のハンドルやボルトを回すことで、ホルダ全体を前後（Y軸方向）に微調整できる機構がついています。これをいかに素早く、正確に行うかがオペレーターの腕の見せ所です。



3. ダイセットにおけるダイホルダの役割

一方、抜き型や絞り型（スタンピング）の世界におけるダイホルダ（下型座）についても触れておきます。

剛性（Rigidity）の塊

プレス加工では、数トン〜数千トンの衝撃荷重が一瞬でかかります。 もしダイホルダが薄かったり、材質が弱かったりすると、打抜きの瞬間に「たわみ」が発生します。 たわむとどうなるか？ パンチとダイのクリアランス（隙間）が変化し、バリが出たり、パンチが折れたりします。

材質の選定：SS400かS55Cか

  • SS400（一般構造用圧延鋼材）： 安価で加工しやすい。軽荷重の金型や、短納期の試作型に使われます。
  • S55C（機械構造用炭素鋼）： 硬度と強度がSS400より高い。量産金型や精密金型のダイホルダとして一般的です。
  • FC250（ねずみ鋳鉄）： 鋳物（いもの）のダイセット。振動吸収性が良く、大型の自動車金型などで使われます。

シャンクとの関係

小型のダイセットでは、上型（パンチホルダ）に「シャンク」と呼ばれる棒がついており、これをプレス機に直接固定します。 しかし、最近の精密プレスではシャンクを使わず、フランジ（つば）をボルトやクランプで固定する方式が主流です。 シャンク固定は一点支持のため、偏心荷重に弱く、金型が傾きやすいからです。



4. ダイホルダの「芯出し（Centering）」調整の極意

ここからは、現場で最も重要かつ苦労する「芯出し調整」について、実践的なテクニックを解説します。

「トン」と落として「キュッ」と締める

プレスブレーキにおける芯出しの手順です。

  1. 仮締め： ダイホルダをテーブルに乗せ、クランプを軽く締めます（まだ動く状態）。
  2. パンチを降ろす： 上型（パンチ）をゆっくり降ろし、下型（Vダイ）の溝に入れます。
  3. 加圧（トン）： 軽く圧力をかけます（数トン程度）。この力によって、パンチの先端がV溝の底に誘導され、自然とセンター（中心）が合います。これを「倣い（ならい）芯出し」と呼びます。
  4. 本締め（キュッ）： 圧力をかけたまま、ダイホルダの固定ボルトを本締めします。

【苦労話】古い機械のクセ 古いRGなどの機械では、機械自体が長年の使用で摩耗しており、ラム（上部）が降りてくる軌道自体が斜めになっていることがあります。 「倣い芯出し」で完璧に合わせたつもりでも、いざ圧力を抜いて空運転するとズレている。 そんな時は、ダイヤルゲージをパンチ側面に当て、ホルダ調整ボルトを「1/8回転」ずつ回しては測定し、神業のような微調整を行います。 「目盛りを見るな、手の感覚を信じろ」と先輩に怒られた記憶がある方も多いでしょう。

干渉（Interference）との戦い

複雑な箱曲げを行う際、ダイホルダの「高さ」や「幅」が邪魔になることがあります。 「あと1mmホルダが低ければ曲げられるのに！」という場面です。 そんな時のために、現場では「逃げ加工」を施した特殊ホルダや、極端に細い「スリムホルダ」を用意します。 ただし、細くすればするほど剛性は落ち、耐圧（耐荷重）が下がります。このトレードオフを計算できないと、ホルダを破損させます。



5. 設計・選定に必要な計算式と理論

ダイホルダが破損したり、精度が出なかったりする原因の多くは、物理的な「耐圧オーバー」です。 感覚ではなく、計算式で限界を知る必要があります。

① 曲げ荷重（必要トン数）の計算

まず、その加工にどれだけの力がかかるかを知る必要があります。 V曲げの必要加圧力 P (kN/m) の簡易公式です。

P = \dfrac{C \times L \times t^2 \times \sigma}{V}

  • C：定数（通常は1.33程度、エアベンドなら変動）
  • L：曲げ長さ (mm) ※単位mあたりの場合は1000
  • t：板厚 (mm)
  • \sigma：引張強さ (N/mm²) ※SPCCなら300〜400、SUSなら600など
  • V：V幅 (mm)

【計算事例】 材質SPCC（ \sigma=340）、板厚 t=2.0mm、長さ L=1000mm (1m)、V幅 V=12mm の場合。

一般的な目安として、 P \approx 65 \times t \times t / V （トン/m）という現場公式（係数65は軟鋼の場合）を使うと便利です。

P \approx \dfrac{65 \times 2.0 \times 2.0}{12} \times 1m = \dfrac{260}{12} \approx 21.6 \, ton/m

つまり、この曲げには1メートルあたり約22トンの荷重がかかります。

② ダイホルダの耐圧確認

次に、使用するダイホルダのカタログスペック（耐圧）を確認します。 標準的なアマダ製ダイホルダの耐圧は、仕様によりますが 100 ton/m 程度が一般的です。 上記の計算結果（22 ton/m）なら余裕ですが、もし板厚6mmを曲げようとすると荷重は9倍になり、約200 ton/mが必要になるかもしれません。 耐圧100トンのホルダで200トンの仕事をさせれば、ホルダ座面が陥没するか、割れます。 必ず「単位メートルあたりの荷重」で比較することが重要です。



6. 精度不良の真犯人：クラウニング現象

長尺（2m以上）の製品を曲げた時、「端っこは90度なのに、真ん中だけ92度（開き気味）になる」という現象に遭遇しませんか？ これを「中ダレ」または「クラウニング現象」と呼びます。

メカニズム

プレスブレーキは、両端のシリンダー（またはクランク）で力をかけます。 どんなに剛性の高い機械でも、加圧時にはテーブル（ダイホルダ）の中央部が圧力に負けて、弓なりに下へ「たわみ」ます。 たわんだ分だけ、中央部はパンチの食い込みが浅くなり、角度が甘くなるのです。

対策：シム調整（アンコ入れ）

昔ながらの対策は「紙を敷く」ことです。 コピー用紙や新聞紙、または専用の真鍮シム（0.05mm〜）を、ダイホルダの中央部の下に挟み込みます。 中央を物理的に嵩上げ（かさあげ）することで、たわみを相殺するのです。 これを現場用語で「アンコを入れる」と言います。 「新聞紙1枚で角度が何度変わるか」を体得して初めて、一人前の曲げ職人と呼ばれます。

※最新のアマダ製マシン（HG等）には「油圧クラウニング補正」システムが搭載されており、機械が自動でテーブル中央を押し上げて補正してくれますが、それでも極限の精度を出すには手動のシム調整が必要な場合があります。



7. 保守メンテナンス：精度を殺す「ゴミ」と「傷」

ダイホルダのメンテナンスを怠ると、高価な金型も台無しになります。

敵は「酸化スケール」と「切り粉」

熱延鋼板（SPHC）や酸洗材を曲げると、ボロボロと黒い粉（酸化スケール）が落ちます。 これがダイホルダとダイの間に挟まるとどうなるか。 たった0.1mmのゴミが挟まるだけで、曲げ角度は1度以上狂います。 「金型交換のたびに清掃する」。これは基本中の基本ですが、忙しいとついエアブローだけで済ませてしまいがちです。 必ずウエスで拭き取り、指で触って異物がないか確認する習慣が必要です。

オイルストーン（油砥石）での面出し

長年使ったダイホルダの上面（ダイが乗る面）は、圧力で微細な凹凸ができたり、交換時の衝撃で「打痕（だこん）」ができたりしています。 打痕が盛り上がっていると、ダイが浮いてしまいます。 週に一度は、オイルストーンで上面を軽く磨き（面出し）、高い部分を削り落として平面度を維持します。 ただし、やりすぎて低い部分を作ってしまわないよう、砥石を大きく動かして全体を均すのがコツです。

レールのガタ確認

2Vダイホルダ（レール式）の場合、固定ボルトの締めすぎや金属疲労で、レール自体が開いてしまっていることがあります。 ダイを入れた時にガタガタ動くようでは芯が出ません。定期的に隙間ゲージで確認し、消耗していればレール交換やリグラインド（再研磨）を行います。



8. アマダの最新技術：ワンタッチと自動化

最後に、最新のダイホルダ事情についても触れます。

ワンタッチホルダ（AFH）

従来の「ボルト締め」から、レバー操作やボタン操作で油圧・空圧クランプする方式への移行が進んでいます。 アマダの「ワンタッチ」システムは、ダイを差し込むだけでクリック感と共に固定され、落下防止機能も働きます。 ボルトを何十本も締める重労働から解放され、段取り時間が劇的に（数十分→数分）短縮されます。

ATC（自動金型交換装置）対応ホルダ

ロボットが金型を交換するATC（Automatic Tool Changer）システムでは、ダイホルダにも高精度な位置決め機能と、ロボットハンドが掴むためのインターフェースが組み込まれています。 ここまで来ると、もはや職人の勘による調整は不要（というより不可能）になり、事前のデータ作成とホルダの保守管理が品質の全てを握ることになります。



9. まとめ

ダイホルダは、華やかな最新マシンや切れ味鋭い金型の下で、黙々と荷重を受け止める「縁の下の力持ち」です。

  • アマダのマシンを使うなら、芯出し調整は呼吸するようにできなければならない。
  • 必要トン数を計算し、絶対にホルダの耐圧を超えないようにする。
  • 0.1mmのゴミ、0.1mmのたわみが、製品価値をゼロにすることを肝に銘じる。
  • 「アンコ入れ」のアナログ技術と、最新の自動補正を使い分ける。
