FMEAとは？種類・進め方・FTAとの違いを解説

生産工学 生産工学-品質管理

故障やトラブルが発生してから対策する「事後対応」では、品質損失とコストの両方が大きく膨らみます。

製造業の現場では、設計や工程を進める前に故障の芽を体系的に洗い出し、優先順位を付けて未然防止する手法が欠かせません。

その中核を担うのが、自動車業界で標準化された故障モード解析手法であるFMEAです。

しかし「FMEAとFTAの違い」「DFMEAとPFMEAの使い分け」「RPN廃止後のAP方式とは何か」など、実務で根強い疑問が残っています。

本記事では、FMEAの基本概念から最新のAIAG-VDA 7ステップ・FTAとの違いまで、実務で使える形で徹底解説します。





1. FMEAとは？基本的な意味と目的

FMEAは「Failure Mode and Effects Analysis」の略で、日本語では故障モード影響解析または故障モード影響度解析と呼ばれます。

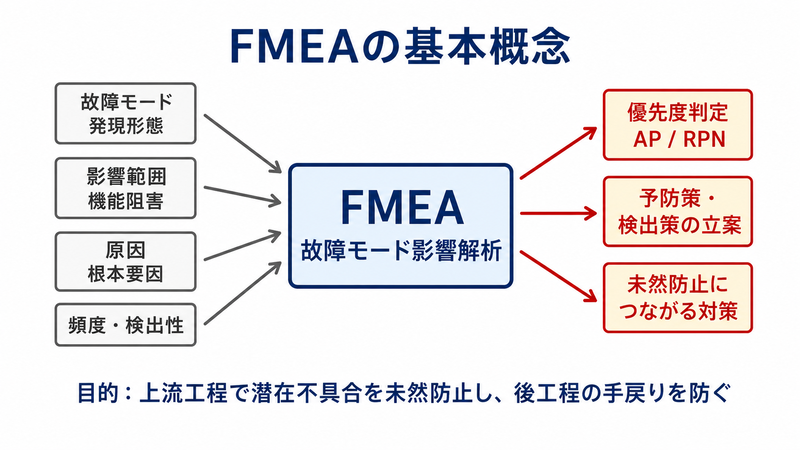

製品や工程に潜むあらゆる故障モード（不具合の発現形態）を体系的に洗い出し、それぞれが上位機能や顧客に与える影響を評価し、優先順位の高いものから未然防止策を講じるための分析手法です。

FMEAの目的は単なる「不具合リスト作成」ではなく、設計・工程の段階で潜在不具合をつぶし込み、フロントローディング型の品質づくりを実現することにあります。

類似手法であるFTA（故障の木解析）が「すでに想定された頂上事象」から原因を掘り下げるトップダウン分析であるのに対し、FMEAは「個々の故障モード」から影響を積み上げるボトムアップ分析である点が大きな違いです。

FMEAでは、対象システムを部品レベルまで分解し、それぞれの故障モードを「機能を果たさない」「機能を間違った形で実行する」「機能の発揮が遅れる」など複数の発現形態として書き出します。これにより、設計者個人の経験則に依存しない網羅的なリスク抽出が可能になります。

もうひとつ重要な特徴は、FMEAが「設計・生産・サービスのフロントローディング」を実現する手段であるという点です。設計後期や量産後に問題が顕在化してから対応する「もぐらたたき型」の品質活動から脱却し、上流工程でリスクを摘み取ることで、後工程の手戻りコストを大幅に低減できます。

量産後に不具合が判明した場合のコストは、設計段階で対策した場合に比べて数十倍から数百倍に膨れ上がるとされています。この「不具合発見の遅延コスト」こそが、FMEAを上流で実施する最大の経済的根拠です。

また、FMEAで抽出された故障モードは、製品のライフサイクルを通じて蓄積される「組織の知的資産」でもあります。過去のFMEAで洗い出した故障モードを次世代製品にキャリーオーバーすることで、検討の漏れを防ぎ、分析の初速を大きく高めることができます。

2. FMEAの歴史と国際標準

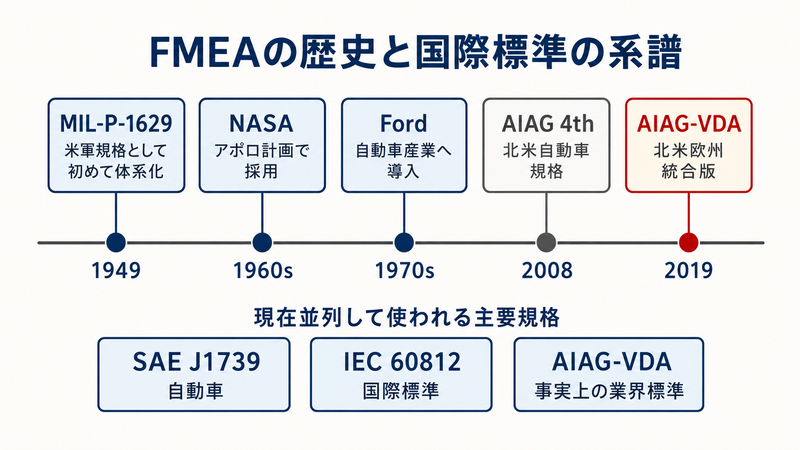

FMEAは1949年に米国軍用規格「MIL-P-1629」として最初に体系化されました。当初は航空・宇宙・防衛分野での信頼性手法として活用されていました。

1960年代にはNASAがアポロ計画の信頼性分析に採用し、宇宙開発の現場で実績を積み上げます。1970年代にはフォードが導入し、その後ビッグ3を中心に自動車産業で広く普及しました。

その後、規格化が進み、現在は次のような標準が並列して存在します。

規格 発行団体 位置づけ
SAE J1739 SAE International 自動車向けの代表的なFMEA規格
IEC 60812 国際電気標準会議 電気・電子分野を含む国際標準
AIAG-VDA FMEAハンドブック AIAG・VDA 2019年発行の北米欧州統合版

とくに自動車サプライヤーで重要なのが2019年に発行されたAIAG-VDA FMEAハンドブックです。これは北米のAIAG（Automotive Industry Action Group）と欧州のVDA（Verband der Automobilindustrie）が、それまで別々だったFMEA規格を統合したもので、現在の事実上の業界標準となっています。

これに伴い、後述するRPN（リスク優先数）が廃止されAP（アクション優先度）に置き換わるなど、評価方法の大きな変更も行われました。AIAG-VDAは品質マネジメントシステムであるQMSや、自動車部品開発プロセスであるAPQPとも密接に連動しています。

歴史的な経緯から、FMEAは「品質工学のツール」というより、信頼性工学・安全工学・品質マネジメントの3つの系譜が合流した複合手法と捉えるのが正確です。米軍由来の信頼性予測、NASA由来の安全性分析、自動車由来の量産品質管理という3つの文化が、現在のAIAG-VDAハンドブックに統合されています。

日本国内では、JIS C 5750-4-3として「ディペンダビリティマネジメント－第4-3部：システム信頼性のための解析技法－故障モード・影響解析（FMEA及びFMECA）」が制定されており、IEC 60812と技術的に整合する形で運用されています。自動車業界以外の機械・電気・医療機器・プラント分野でも、それぞれの分野規格と組み合わせてFMEAが活用されています。

3. FMEAの種類｜SFMEA・DFMEA・PFMEAの違い

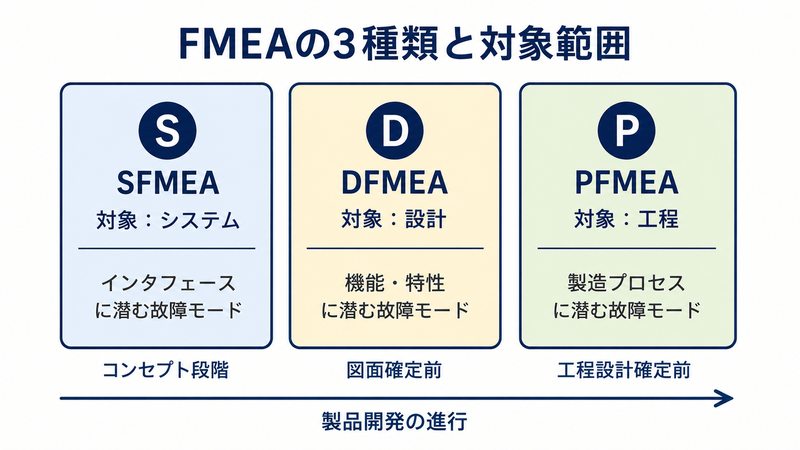

FMEAは分析対象によっていくつかの種類に分かれます。AIAG-VDAではとくにDFMEAとPFMEAの2種類が中心となります。

SFMEA（システムFMEA）

システム全体や機能ブロック間の相互作用を対象とするFMEAです。サブシステム同士のインタフェース不具合や、上位機能に与える影響を分析します。製品開発のごく初期、コンセプト段階で実施されることが多く、機械・電気・ソフトウェアが連携する製品では特に重要となります。

DFMEA（設計FMEA）

設計段階の製品そのものを対象とし、部品・サブアセンブリ・完成品の機能・特性に潜む故障モードを分析します。設計者の責任範囲を網羅し、図面や仕様書を確定する前に潜在不具合を抽出することが目的です。

たとえばボルト締結部のDFMEAでは、「規定トルクで締まらない」「振動でゆるむ」「異種金属接触で電食する」「ねじ山がせん断する」などの故障モードを書き出し、それぞれが上位機能（締結維持・気密維持・荷重伝達）に与える影響を評価します。各故障モードに対して、設計選定（材質・締結トルク・座金構造・防錆処理など）が予防策・検出策としてどこまで効くかを点数化していきます。

PFMEA（工程FMEA）

製造工程・組立工程・検査工程など、プロセス側の故障モードを対象とします。作業ミス・設備異常・治具不良・段取り替え時のトラブルなど、工程設計や作業標準に関連するリスクを洗い出します。

同じボルト締結を例にすると、PFMEAでは「トルクレンチが校正切れ」「作業者がトルク手順を誤る」「ねじ穴に切粉が残ったまま締結する」など、製造現場で発現する故障モードに着目します。DFMEAが「設計に起因するもの」を対象とするのに対し、PFMEAは「工程に起因するもの」を対象とする点が決定的に異なります。

4. FMEAの進め方｜AIAG-VDA 7ステップ

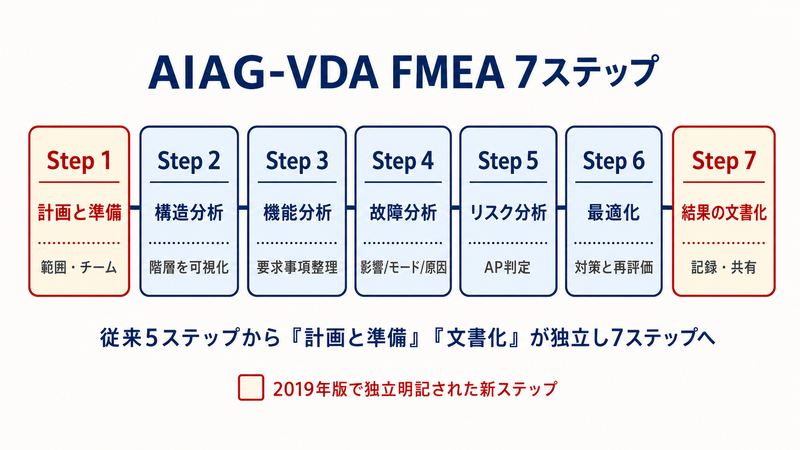

2019年版AIAG-VDA FMEAハンドブックでは、FMEAの実施手順が次の7ステップとして体系化されました。これは設計・工程いずれにも共通するフレームワークです。

ステップ 名称 主な作業
Step1 計画と準備 分析範囲・対象・チーム編成・スケジュールを定義
Step2 構造分析 システム・サブシステム・部品の階層構造を可視化
Step3 機能分析 各要素の機能と要求事項を整理
Step4 故障分析 故障影響・故障モード・故障原因の3階層で展開
Step5 リスク分析 S・O・Dを評価し、AP（アクション優先度）を判定
Step6 最適化 対策案の検討・実施・効果確認による再評価
Step7 結果の文書化 承認・記録・関係者への共有・改訂管理

従来の5ステップ法から「計画と準備」「結果の文書化」が独立したステップとして明記された点が特徴です。とくに最初の「計画と準備」では、分析範囲を明確化することでFMEAが大きすぎて完了しないという典型的な失敗を防ぎます。

Step4の故障分析では「故障影響」「故障モード」「故障原因」の3階層をしっかり区別することが重要です。たとえば自動車のブレーキ系を例にすると、故障影響は「制動距離が伸びる」、故障モードは「ブレーキパッドの摩耗が早い」、故障原因は「材料ロットの硬度ばらつき」のように、原因から影響まで連続した因果連鎖を描く必要があります。

Step5のリスク分析では、後述するS・O・Dの3指標を点数化し、AIAG-VDAが定める優先度マトリクスにあてはめてアクション優先度を決定します。Step6では、優先度の高い項目に対策を打ち、再評価で効果を確認します。

Step7の文書化は形式的な作業に見えますが、実際にはFMEAの効果を組織知として残すための重要な工程です。同じ製品系列の次世代開発時に過去のFMEAを参照することで、過去に潰した故障モードを繰り返し検討することなく、新規リスクの抽出に集中できるようになります。

FMEAワークシートの主な記載項目

AIAG-VDA形式のFMEAワークシートは、Step2〜Step5の内容を1枚の表に展開する形で構成されます。代表的な列構成は次のとおりです。

  • 構造分析：上位要素・対象要素・下位要素
  • 機能分析：上位機能・対象機能・下位機能
  • 故障分析：故障影響（FE）・故障モード（FM）・故障原因（FC）
  • リスク分析：S（厳しさ）・予防策・O（発生度）・検出策・D（検出度）・AP（アクション優先度）
  • 最適化：推奨処置・責任者・期限・実施結果・再評価のS／O／D／AP

従来のFMEA表に比べて「構造」「機能」「故障」の3階層を独立した列で表現する点が特徴で、構造と機能の対応付けを明確にすることで原因分析の漏れを防ぐ設計になっています。

5. リスク評価の指標｜RPN方式とAP方式の違い

FMEAでは故障モードごとに3つの観点でリスクを点数化します。具体的には、影響の大きさを示すS（Severity・厳しさ）、発生頻度を示すO（Occurrence・発生度）、検出能力を示すD（Detection・検出度）の3指標です。

従来のSAE J1739や2008年版AIAG FMEAでは、この3指標を掛け合わせたRPN（Risk Priority Number）でリスク優先度を判定していました。

\mathrm{RPN} = S \times O \times D

S・O・Dはそれぞれ1〜10の10段階尺度で評価されるため、RPNの取りうる値は次の範囲になります。

1 \leq \mathrm{RPN} \leq 1000

しかしRPN方式は、異なるリスクの質を持つ組合せが同じ数値になってしまうという構造的な欠陥を抱えていました。たとえば次の2つの組合せはまったく異なるリスクですが、RPNはどちらも同じ値になります。



S{=}10,\; O{=}1,\; D{=}10 \;\Rightarrow\; \mathrm{RPN} = 100



S{=}1,\; O{=}10,\; D{=}10 \;\Rightarrow\; \mathrm{RPN} = 100



前者は人命にかかわる重大影響を持つ故障であり、後者は頻発するが軽微な故障です。しかしRPN上は等価として扱われてしまい、対策の優先順位が本質的なリスクの大きさを反映しません。

さらに、10段階の3指標を掛け合わせると、理論上のRPN値の取りうる組合せ数は次のようになります。



10 \times 10 \times 10 = 1000 \;\text{通り}



しかし実際に出現するRPNの値（積として実現可能な整数）は120種類程度にすぎず、残りの880通りの値は掛け算の結果として出現しません。このため「RPNが110の故障と120の故障でどちらが深刻か」を議論すること自体に統計的な意味がないのです。

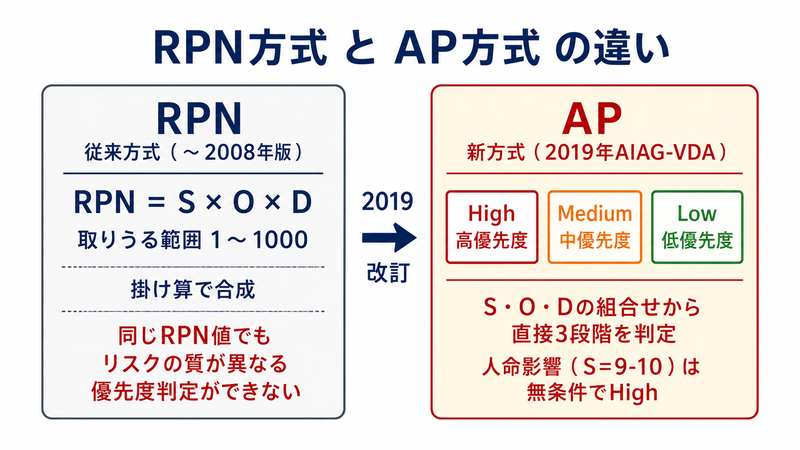

そこで2019年のAIAG-VDA FMEAハンドブックでは、RPNが廃止され、SとOとDの組み合わせから直接AP（Action Priority）をHigh／Medium／Lowの3段階で判定する方式に変更されました。SやOが高い場合はDの値にかかわらず優先度が引き上げられるなど、リスクの本質を反映した順位付けができるよう設計されています。

具体的には、Sが9〜10の場合はOやDの値にかかわらずAPがHighになり、人命に関わるレベルの影響は無条件で最優先という思想が組み込まれています。これは、Sの低さでRPNが小さくなって対策が後回しにされる従来方式の弱点を補うための重要な改良です。

RPN方式が抱えていた具体的な問題

RPN方式の弱点は、掛け算という単純な合成ロジックゆえに「リスクの質的差」が表現できない点に集約されます。AIAG-VDAが指摘した代表的な問題は次のとおりです。

  • Sが極端に高くてもO・Dが低ければRPNは小さく、結果として人命に関わる重大故障が放置されるリスクがある
  • 同じRPN値でもSが高い場合と低い場合では、対策すべき優先度が本来まったく異なる
  • 各社が独自にRPNのしきい値（例：100以上は対策必須）を設けるため、サプライヤー間で評価が不揃いになる
  • 10段階尺度を掛け合わせるため、点数の連続性が失われ、評価値の差異がリスクの差異を反映していない

AP方式ではこれらの問題を踏まえ、SとOの組合せに応じてDの寄与を可変的に扱う優先度マトリクスが導入されました。SとOがどちらも高い場合は、検出能力を上げるよりも発生防止策に踏み込むべきという思想が制度化されている点が特徴的です。

6. 評価尺度（S・O・D）の例と決め方

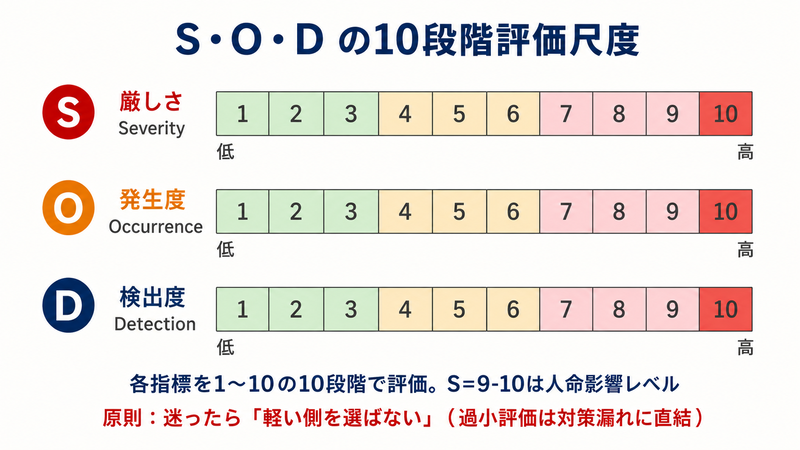

S・O・Dの評価尺度は組織や業界ごとに細かく設定されますが、AIAG-VDAでは標準的なガイドラインが示されています。代表的な10段階尺度の概要は次のとおりです。

点数 S（厳しさ） O（発生度） D（検出度）
10 安全規制違反・人身に重大影響 新規技術で発生確率がきわめて高い 検出手段がほぼ存在しない
7-9 主機能喪失・出荷停止級 類似工程で頻発 検出は困難で精度が低い
4-6 機能低下・顧客不満 類似工程でまれに発生 追加検査で検出可能
2-3 外観・軽微な不具合 類似工程でほとんど発生せず 通常の検査で十分に検出
1 影響なし 発生実績なし 確実に検出

評価で迷ったときの基本姿勢は「軽い側を選ばない」ことです。FMEAは未然防止が目的のため、過小評価は対策漏れにつながります。組織として一貫した尺度を運用するためにも、過去事例や類似工程のデータを基準に「校正」することが重要です。

とくにOの評価では、工程内不良率のデータが客観的な根拠として活用できます。たとえばAIAG-VDAでは、発生度Oを不良率の桁で対応させるガイドラインを示しています。



O = 1 \;\Leftrightarrow\; \text{不良率} \leq 1 \times 10^{-7}



O = 5 \;\Leftrightarrow\; \text{不良率} \approx 1 \times 10^{-3}



O = 10 \;\Leftrightarrow\; \text{不良率} \geq 1 \times 10^{-1}



このように、管理図で把握している工程能力の実績データや過去の不良率に紐付けてOを決定することで、経験や勘に頼らない客観的な評価が可能になります。

Dの評価では「検査による発見可能性」だけではなく「故障原因に対する設計上の防止策」も含めて考えるのがAIAG-VDAの考え方です。たとえば材料ロット差の影響を受けにくい設計選定や、ポカヨケ機構の組み込みなどがDの評価対象に含まれます。

7. FMEAとFTAの違い｜ボトムアップとトップダウン

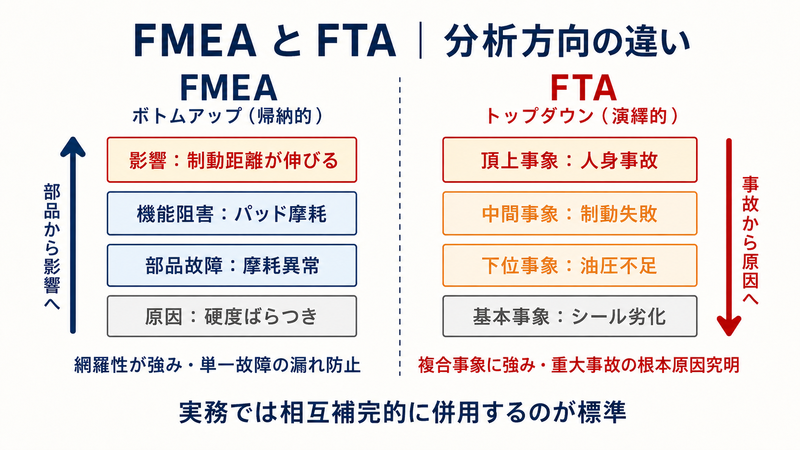

FMEAとよく対比されるのがFTA（Fault Tree Analysis・故障の木解析）です。両者はリスク分析手法という点では共通していますが、考え方の方向性がまったく逆です。

観点 FMEA FTA
分析方向 ボトムアップ（部品から影響へ） トップダウン（事故から原因へ）
分析論理 帰納的 演繹的
得意な対象 単一故障モードの網羅 複合故障の組合せ解析
結果の表現 表形式（ワークシート） 木構造図（フォルトツリー）
主な用途 未然防止・設計工程展開 重大事故の根本原因究明

FMEAは「すべての故障モードを漏れなく洗い出す網羅性」が強みですが、複数の故障が同時に発生したときの相互作用を表現するのは苦手です。一方でFTAは「複合事象を論理ゲートで表現できる」ことが強みで、すでに発生した重大トラブルの根本原因究明に向いています。

実務では、両者は対立するものではなく相互補完的に使うのが一般的です。設計初期のリスク網羅にFMEAを使い、重大不具合発生時にはFTAで原因展開するという二段構えが、自動車業界の信頼性活動の標準となっています。

また、FMEAで洗い出した重要な故障モードについて、その原因をさらに深掘りするためにFTAを「追加分析」として活用するパターンもよく見られます。両者の性質の違いを理解した上で、目的に応じて使い分けることが信頼性活動の質を大きく左右します。

関連記事

instant.engineer

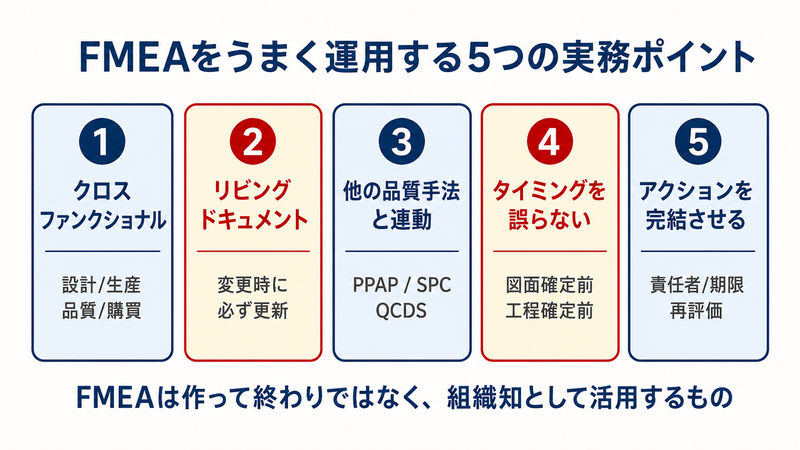

8. FMEAをうまく運用するための実務ポイント

FMEAは「作って終わり」では効果が半減します。多くの現場で起こりがちな失敗パターンと、それを避けるための運用ポイントを紹介します。

8-1. クロスファンクショナルチームで運用する

設計者だけ・品質部門だけで作ったFMEAは視点が偏ります。設計・生産技術・品質保証・購買・サービスなど、製品ライフサイクルに関わる部門の代表者でチームを組み、それぞれの視点を取り込むことが重要です。

とくに新製品立ち上げ時には、過去のクレームや市場不具合データを持っているサービス部門の知見を取り込むことで、設計や生産技術だけでは抽出できない故障モードを早期に発見できます。

8-2. リビング・ドキュメントとして更新する

市場不具合・工程内不良・工程変更・新材料採用などのイベントが発生したら、その都度FMEAを見直します。AIAG-VDAでは「FMEAは生きた文書（リビング・ドキュメント）」と明記されており、固定された記録ではなく継続的に進化する分析として位置づけられています。

更新を促すトリガーとしては、設計変更・工程変更・新規材料導入・市場不具合発生・類似製品の不具合横展開などが代表的です。これらのイベントが起きたときに「FMEAに戻る」運用を組織のルールとして定着させることが、リビング・ドキュメントを実現する第一歩となります。

8-3. 他の品質手法と連動させる

FMEAは単独ではなく、QCストーリーやシックスシグマ、PPAP（生産部品承認プロセス）などの品質手法と組み合わせることで効果が最大化されます。とくに自動車業界ではQCDSの観点でFMEAの結果を経営指標と紐付ける運用が一般的です。

たとえばPPAPでは、量産承認時の必須提出文書としてDFMEAとPFMEAが含まれており、FMEAは品質システムの中核ドキュメントとして位置づけられています。

SPCで監視している工程パラメータと、PFMEAで識別した重要工程とを紐付けることで、現場の異常検出力が大きく高まります。FMEAで高い発生度Oが付いた故障原因に対しては、工程能力指数を目標に対策効果を管理することも有効です。

たとえば対策前のOが8（高頻度）だった工程に防止策を導入した結果、Oが3（低頻度）に改善されたとすると、RPNの変化量は次のように算出できます。



\Delta \mathrm{RPN} = S \times (O_{\text{旧}} - O_{\text{新}}) \times D = S \times (8 - 3) \times D = 5SD



このように、FMEAの再評価を数値で追跡することにより、対策の効果を定量的に示すことが可能になります。

8-4. 早すぎず遅すぎないタイミングで実施する

FMEAはあまりに早い段階で実施すると検討対象が抽象的すぎて意味のある結果が得られず、逆に設計が固まりきった後では対策の選択肢が狭まり「対策できない問題」を並べるだけの結果になりがちです。

DFMEAは図面確定の前、PFMEAは工程設計確定の前というのが原則的なタイミングです。設計レビュー（DR）や工程レビューの直前にFMEAを実施し、その結果をレビューのインプットとして活用する運用が、品質と効率の両立につながります。

8-5. アクションを完了させる仕組みを作る

FMEAでもっとも多い失敗は「分析はしたが対策が実施されない」という現象です。優先度の高い項目に推奨処置を書いただけで満足してしまい、責任者・期限・実施記録の管理が抜け落ちると、FMEAは「やったことにする書類」になってしまいます。

これを防ぐためには、FMEAで抽出された推奨処置を品質計画やプロジェクト管理表とリンクさせ、進捗を定期的にレビューする仕組みが欠かせません。アクションが完了したら必ず再評価のS／O／Dを記入し、リスクが許容レベルまで下がったことを確認するというサイクルを回すことが重要です。

まとめ

本記事では、FMEAの基本概念から最新のAIAG-VDA 7ステップ・RPN廃止後のAP方式・FTAとの違いまでを体系的に解説しました。要点を整理します。

FMEAは1949年の米軍規格から始まり、NASAのアポロ計画、フォードなど自動車業界を経て、現在ではAIAG-VDA共同ハンドブックとして標準化された故障モード解析手法です。

SFMEA（システム）・DFMEA（設計）・PFMEA（工程）の3種類があり、開発の上流から下流へ連動して実施します。対象は異なりますが、いずれも潜在不具合の未然防止が目的である点は共通しています。

リスク評価では、従来の掛け算型RPN方式が廃止され、SとOとDの組み合わせから直接APを判定する方式に移行しました。RPNでは等価扱いされていた異質なリスクが、AP方式では重大度優先で適切に区別されます。

FTAがトップダウンで複合故障の根本原因を追究するのに対し、FMEAはボトムアップで故障モードを網羅的に洗い出します。両者は対立するものではなく、相互補完的に使うのが実務の標準です。

そしてFMEAを形骸化させないためには、クロスファンクショナルなチーム運用・リビング・ドキュメントとしての継続更新・他の品質手法との連動・適切なタイミングでの実施・アクション完了管理の5つの運用ポイントが欠かせません。

FMEAは「作って終わり」の書類ではなく、設計品質と工程品質を支える生きた分析ツールです。本記事の内容を現場の実務に活かしていただければ幸いです。
