フローティングジョイントとは｜仕組みと正しい選定計算方法

「シリンダーのロッドパッキンが、交換しても交換してもすぐに偏摩耗してエア漏れを起こす。」

「ワークとシリンダーの芯出し調整に、ダイヤルゲージを使って半日も費やしてしまった。」

自動化設備の設計や組立現場において、このような「直動機構のアライメント問題」は永遠の課題です。

駆動源であるエアシリンダや油圧シリンダと、被駆動物（テーブルやワーク）の軸心を、全長にわたってミクロン単位で一致させることは、神業に近い加工精度と熟練の組立技術が必要であり、莫大なコストがかかります。

リニアガイドのレールとシリンダーの平行度を出すために、シムテープを0.01mm単位で挟んで調整する作業に、エンジニアの貴重な時間を浪費してはいないでしょうか？

この問題を、たった数千円の部品一つで劇的に解決するのが「フローティングジョイント（Floating Joint）」です。

別名「アライメントカプラー」とも呼ばれるこの継手は、軸心のズレ（偏心・偏角）を柔軟に吸収し、機械の寿命を延ばし、設計・組立工数を削減する「魔法の関節」です。

本記事では、フローティングジョイントの物理的な仕組みから、ロッドエンドとの決定的な機能差、座屈（オイラーの式）を考慮したプロレベルの選定計算、そして現場で絶対にやってはいけないNG施工例まで、教科書には載っていない実務知識を網羅的に解説します。

1. フローティングジョイントとは？：芯ズレを許容する関節

定義と役割

フローティングジョイントとは、シリンダーのピストンロッド先端に取り付け、相手側のワーク（被駆動物）と連結するための「機械継手（ジョイント）」の一種です。

SMC、CKD、コガネイなどの主要空圧機器メーカーから標準部品として販売されています。

最大の特徴は、接続部分が完全な剛体として固定されておらず、「あえて管理されたガタ（自由度）を持たせている」点にあります。

通常、シリンダーのロッド雄ねじとワークを、ナットでガチガチに締め込んでリジッド（剛体）に固定してしまうと、どうなるでしょうか。

両者の軸心が少しでもズレている場合、ロッドは「くの字」に曲げられながら出入りすることになります。

これにより、ロッドには無理な「横荷重（ラジアル荷重）」や「こじりモーメント」が発生します。

フローティングジョイントは、内部の可動機構によってこの横荷重を吸収・キャンセルし、シリンダーには純粋な「推力（アキシャル荷重）」のみを伝えるフィルタのような役割を果たします。

なぜ必要なのか？：完全な芯出しの不可能性

機械設計において、シリンダーの推力軸と負荷の移動軸を完全に一致させる「芯出し（アライメント）」は理想ですが、現実には不可能です。

どれだけ精密に加工しても、以下の誤差要因をゼロにはできません。

① 加工誤差（幾何公差）

部品単品の寸法公差に加え、取り付けブラケットの直角度、平面度、穴位置精度などが積み上がります（累積公差）。

② 組立誤差

ボルトを締め付ける際のトルクのバラつきや、ボルト穴とボルト径の隙間（バカ穴）による位置ズレ。

③ 負荷による弾性変形

ここが見落とされがちです。静止状態で芯が出ていても、実際に負荷をかけて動かした瞬間、フレームやガイド、シリンダーロッド自体がたわみ、軸心がズレます。

これらの誤差を吸収せずに直結すると、以下のトラブルが発生します。

・ロッドシールの偏摩耗：ピストンロッドがシール（パッキン）の片側に強く押し付けられ、楕円状に摩耗して早期のエア漏れ・油漏れを引き起こします。

・ピストン・チューブのかじり：シリンダー内部でピストンが傾き、チューブ内壁（アルミやステンレス）を削り取ってしまい、動作不能になります。

・スティックスリップ（作動不良）：摩擦抵抗（フリクション）が異常に増大し、動き出しがカクカクしたり、速度制御が不安定になります。

フローティングジョイントを導入すれば、 程度のズレがあってもスムーズに動作するため、加工精度の緩和によるコストダウンと、組立調整時間の短縮が可能になります。

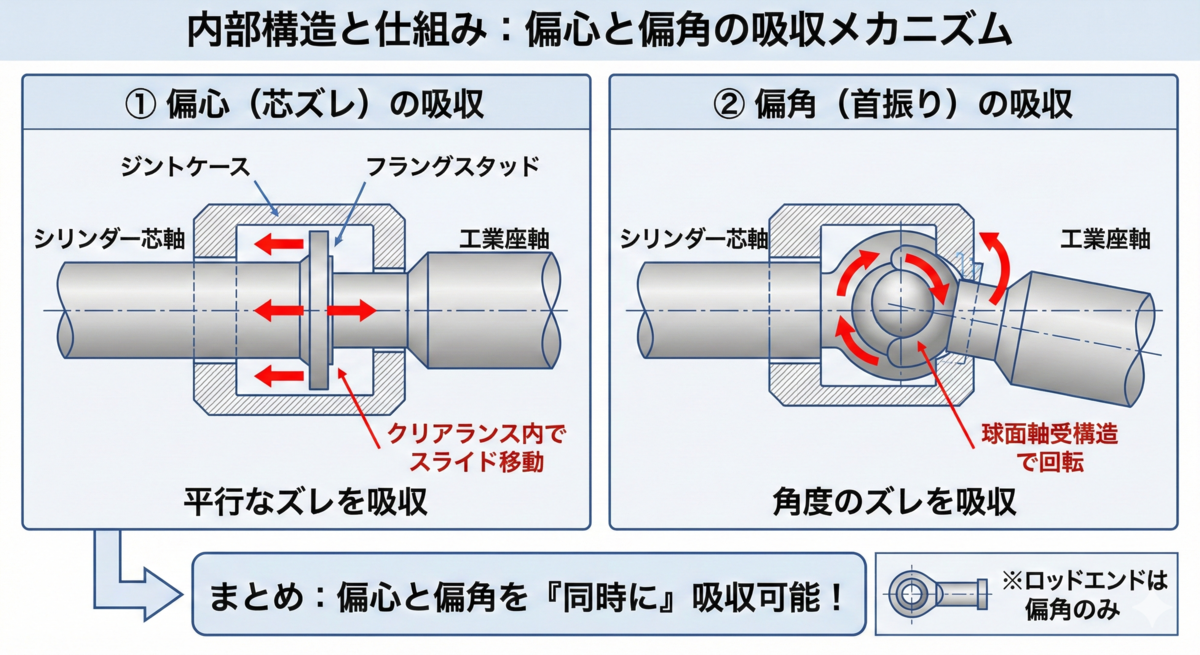

2. 内部構造と仕組み：偏心と偏角の吸収メカニズム

フローティングジョイントが、どのようにして力を伝えながらズレを吸収しているのか、その内部構造を工学的に解剖します。

一般的な構造は、鋼鉄製のケースの中に「ボールスタッド」や「フランジ付きスタッド」が封入されており、それらがバネや微小なクリアランスによって浮いている（Float）状態になっています。

① 偏心の吸収（Eccentricity / Radial Misalignment）

軸心が平行にズレている状態を「偏心」と呼びます。

フローティングジョイント内部には、半径方向（ラジアル方向）にスライドできる隙間（クリアランス）が意図的に設けられています。

メーカーやサイズによりますが、一般的に 程度の偏心許容値を持っています。

この範囲内であれば、シリンダーロッドとワークの中心がズレていても、内部の部品がXY平面上で自由にスライドすることで、横荷重（剪断力）を発生させずに推力だけを伝達します。

内部には摩擦を低減するためのグリスが充填されており、高負荷時でもスムーズなスライドを保証しています。

② 偏角の吸収（Angular Misalignment）

軸同士が斜めに交差している状態を「偏角」と呼びます。

シリンダーの取り付け面が傾いていたり、ロッドがたわんで弓なりになったりした場合に発生します。

ジョイント内部には球面軸受（ボールジョイント）のような球面接触構造が組み込まれており、 程度の首振り動作（ローテーション）が可能です。

これにより、ロッドをこじることなく、推力ベクトルを正しくワークへ伝えます。

ロッドエンド（球面軸受）との決定的な違い

よく混同される部品に「ロッドエンド（ロッドエンドベアリング / ピロボール）」があります。

どちらも「首振り（偏角吸収）」はできますが、決定的な違いは「偏心（平行ズレ）の吸収能力」にあります。

・ロッドエンド：

回転中心が「球の中心」一点に固定されています。

したがって、偏角（傾き）は吸収できますが、平行な軸ズレ（偏心）に対しては全く吸収能力がありません。

無理に偏心状態で使うと、ロッドに曲げモーメントが発生します。

・フローティングジョイント：

偏角と偏心の両方を同時に吸収できます。

直動シリンダーのアライメント補正部品としては、ロッドエンドではなくフローティングジョイントが唯一の正解です。

（※ただし、クレビス受けのように「回転支点」として使う場合はロッドエンドを用います）

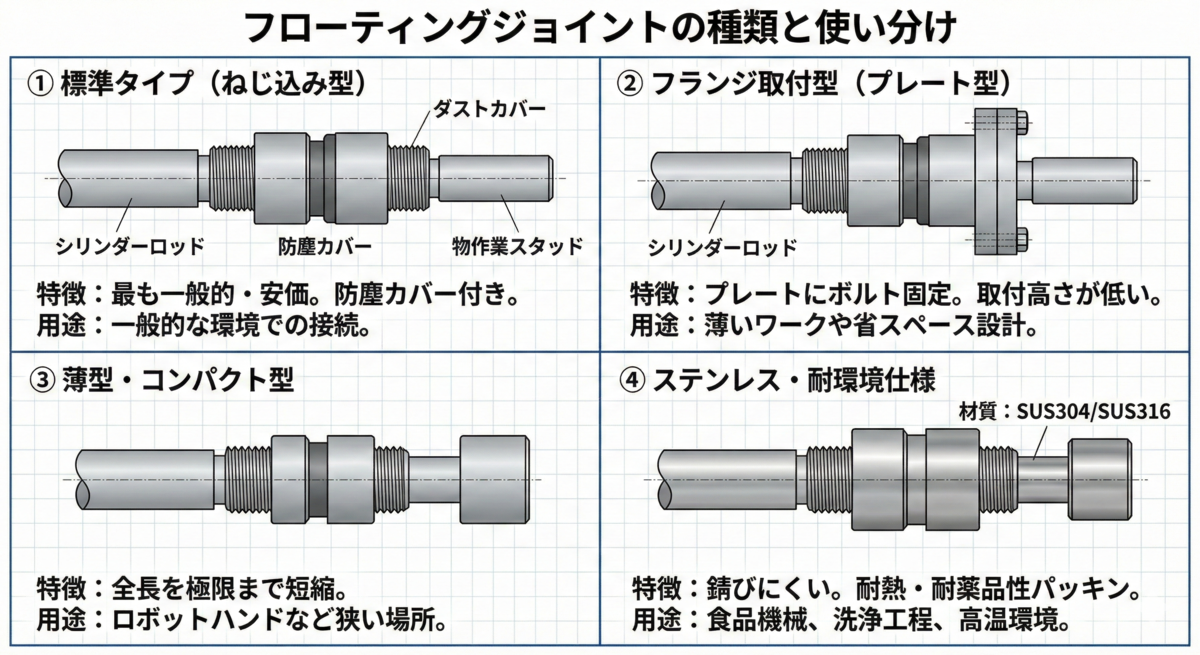

3. 種類と形状：用途による使い分けバリエーション

様々なメーカーから、用途や環境に応じたバリエーションが展開されています。

代表的なタイプを紹介します。

① 標準タイプ（ねじ込み型）

最も一般的で安価なタイプです。（例：SMC JAシリーズ、CKD Fジョイントなど）

シリンダーロッドの雄ねじにジョイントの雌ねじ側をねじ込み、反対側のスタッドボルトをワークのタップ穴にねじ込みます。

黒染め処理された鉄製が多く、ゴムや樹脂のダストカバーが付いており、一般的な工場環境での防塵性があります。

② フランジ取付型（プレート取付型）

ワーク側にタップ（雌ねじ）を立てるのではなく、ボルト通し穴を使ってフランジ面で固定するタイプです。

薄いプレート状のワークや、裏側からナットで固定したい場合に便利です。

また、ねじ込み型に比べて取付時の高さ（厚み）を抑えられるショートタイプも多く、省スペース設計に貢献します。

③ 薄型・コンパクト型

近年の装置小型化に伴い、全長を極限まで短くしたタイプです。

内部構造を見直し、偏心量を確保しつつ軸方向寸法を詰めています。

ロボットハンドの爪の開閉など、スペースが厳しい箇所で重宝します。

④ ステンレス仕様・耐環境仕様

食品機械、医薬品製造装置、洗浄工程向けに、錆びにくいSUS304製やSUS316製がラインナップされています。

また、内部の潤滑グリスを食品機械用グリス（NSF H1規格）に変更したものや、高温環境用のフッ素ゴムパッキンを使用した耐熱仕様もあります。

クーラントがかかる工作機械内では、ダストカバーの材質をニトリルゴムからフッ素ゴムに変更するなどの配慮が必要です。

4. 選定計算のプロセス：座屈を考慮した設計ロジック

フローティングジョイントの選定は、「ねじ径が合うからこれ」という安易な決め方では危険です。

特にロングストロークの場合、ジョイントを追加することで「座屈」のリスクが跳ね上がります。

プロの設計者が踏むべき4つのステップを解説します。

Step 1：シリンダー推力の計算

まず、使用するシリンダーが出す理論推力 を計算します。

・ ：シリンダー推力 ]

・ ：使用空気圧力 ] （通常は源圧の変動を考慮し、0.5MPa程度で計算）

・ ：受圧面積 ] （引込側はロッド断面積を引くのを忘れずに）

・ ：負荷率（安全係数）。強度の確認時は100%（係数1.0）で計算し、最大出力を把握します。

Step 2：ねじサイズと許容荷重の確認

シリンダーロッドのねじサイズ（例：M10×1.25）に適合する型番を選びます。

次に、カタログスペックにある「使用荷重（引張・圧縮）」が、計算した最大推力 を上回っているか確認します。

【重要】油圧シリンダの場合の注意

油圧シリンダ（7MPaや14MPa）は、エアシリンダより桁違いに推力が大きいです。

同じねじ径（M10など）であっても、標準的な空圧用ジョイントを使うと、引張動作時に内部のカシメが破壊されたり、ねじが破断したりします。

必ず「油圧用（高強度タイプ）」と明記された、材質がクロモリ鋼（SCM435等）などで作られたものを選定してください。

Step 3：座屈（Buckling）の検討

ここが最大の落とし穴です。

フローティングジョイントを取り付けると、ピストンロッドの実質的な長さが延長されます。

さらに、接続部が「ピン結合（回転自由）」となるため、ロッド先端の支持条件が弱くなります。

これにより、圧縮荷重がかかったときにロッドがポキリと折れ曲がる「座屈」のリスクが高まります。

座屈荷重 はオイラーの式で計算されます。

・ ：座屈荷重 ]

・ ：端末条件係数

・ ：ヤング率（鋼なら ）

・ ：ロッドの断面二次モーメント ]

・ ：ロッド最大突き出し時の全長（ジョイント含む） ]

端末条件係数 の変化：

・ジョイントなし（先端固定）： （条件による）

・ジョイントあり（先端自由回転）：（両端回転支持）または （一端固定・他端自由）

ジョイントを使うことで が小さくなり、かつ が長くなるため、座屈強度は大幅に低下します。

「ジョイントを付けたらロッドが曲がった」という事故の大半は、この座屈検討漏れが原因です。

対策として、シリンダーのロッド径をワンランク太くする、あるいは中間サポートを設けるなどの設計変更が必要です。

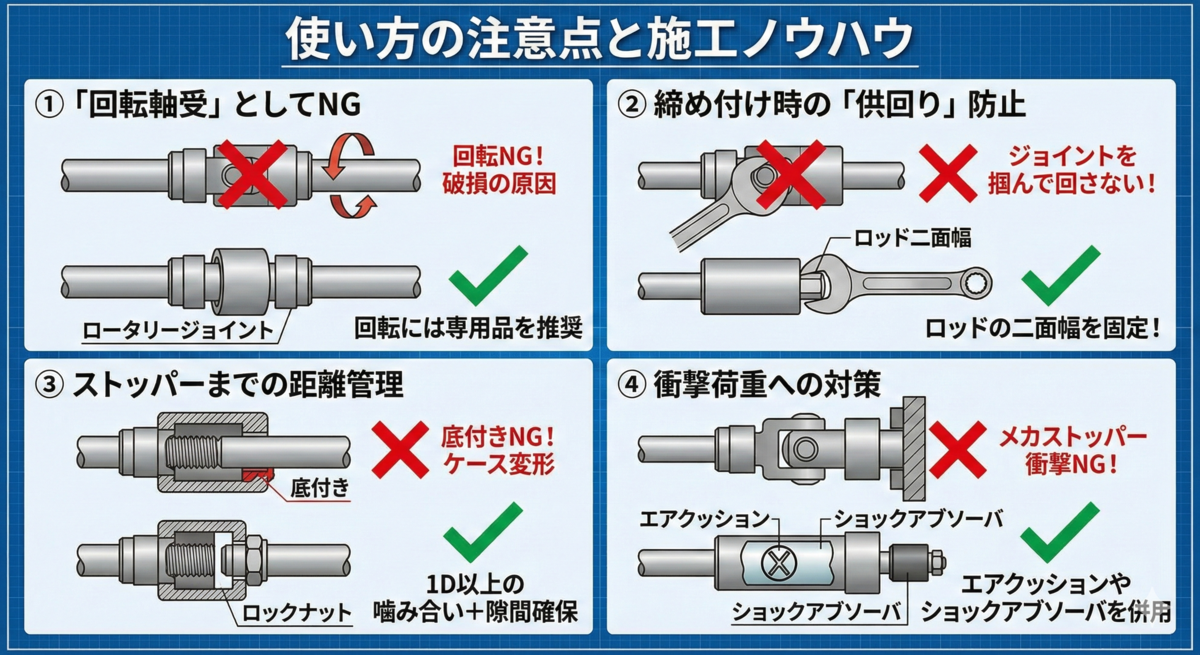

5. 使い方の注意点と施工ノウハウ

正しい製品を選定しても、現場での施工方法を間違えると、機能しないどころか即破損につながります。

現場で発生しやすいトラブルと対策を紹介します。

① 「回転軸受」として使ってはいけない

フローティングジョイントは、あくまで微小な偏角・偏心を吸収するものであり、連続回転させるための「ベアリング」ではありません。

内部構造はボールとケースの滑り接触であるため、高速回転には耐えられません。

シリンダーロッド自体が回転するような用途、あるいはワーク側が回転する用途で使用すると、内部のスタッドがねじ切れるか、摩耗粉で固着します。

回転させたい場合は、必ず「ロータリージョイント」やスラストベアリングを併用してください。

② 締め付け時の「供回り」防止（ねじり対策）

施工時の最大の禁忌は、「締め付けトルクをシリンダー内部に伝えてしまうこと」です。

ジョイントをねじ込む際、シリンダーロッドを固定せずにジョイントだけをスパナで回すと、そのトルクは全てシリンダー内部のピストンシールや回り止めガイドに伝わります。

これにより、新品のシリンダーが一瞬で破損します。

正しい施工手順：

1. シリンダーロッド先端の「二面幅（スパナ掛け）」または「穴」に適切な工具をかけ、ロッドが回転しないよう完全に固定する。

2. ジョイントをねじ込む。

3. ロックナット（ジャムナット）を規定トルクで締め付ける際も、必ずロッド側を工具で保持し続ける。

③ ストッパーまでの距離管理（ねじ有効長）

フローティングジョイントの雌ねじには深さ限界があります。

シリンダーロッドを底付きするまでねじ込むと、ジョイント内部のケースを変形させ、フロート機能が死んでしまう製品があります。

逆に、ねじ込み量が浅すぎると（例えば3山くらいしか掛かっていない）、推力に耐えきれずねじ山がせん断破壊（ナメる）を起こしてロッドが抜けます。

一般的には、ねじ径と同じ長さ（1D）以上の噛み合い長さを確保しつつ、底付きしない位置でロックナットを使って固定するのがセオリーです。

④ 衝撃荷重（インパクト）への対策

フローティングジョイントの弱点は「衝撃」です。

内部にガタ（隙間）があるため、ストローク端で「ガツン」と金属同士がぶつかるような停止（メカストッパー停止）を行うと、そのガタの部分でハンマーリング現象が発生します。

これを繰り返すと、スタッドの首が疲労骨折します。

必ずシリンダー内蔵のエアクッションを有効にするか、外部にショックアブソーバーを設置して、ソフトに停止させてください。

6. フローティングジョイントのメリット・デメリットまとめ

導入を検討する際の判断材料として、長所と短所を整理します。

メリット

・設計コストの削減：高精度な芯出し設計や、調整機構（長穴や調整ボルト）の設計が不要になります。

・組立工数の激減：シム調整やダイヤルゲージでの軸合わせといった、熟練技能を要する作業が不要になり、誰が組んでも同じ性能が出せます。

・設備の長寿命化：シリンダーへの横荷重がほぼゼロになるため、ロッドパッキンやガイドブッシュの摩耗が防げ、メンテナンスサイクルが大幅に延びます。

・コンパクト化：同様の「ガタ機構」を自作部品で構成するよりも、市販品は圧倒的に小さく軽く収まります。

デメリット

・バックラッシュ（ガタ）がある：偏心を吸収する構造上、軸方向に必ず 程度のガタ（遊び）が存在します。精密な位置決めが必要な用途や、押付圧力を厳密に管理したい用途には向きません。

・剛性の低下：リジッド固定に比べて結合部の剛性が落ちるため、高速動作時の振動や共振の原因になる場合があります。

・全長が長くなる：シリンダー先端に継手が追加される分、機械の全長（デッドスペース）が増えます。

・コスト：単なるナット固定に比べれば部品代（1個あたり数千円〜）がかかります。

7. トラブルシューティングとメンテナンス（FAQ）

Q. 高精度の位置決めをしたいのですが、使えますか？

A. 基本的には不向きです。

ガタ（バックラッシュ）があるため、停止位置が毎回 程度ばらつきます。

位置決め精度が必要な場合は、ワーク側を「リニアガイド」などで高剛性に案内し、シリンダーとの接続部には「高精度タイプ（ガタの少ない特殊品）」を使うか、あるいはアライメントを完璧に出して直結する必要があります。

Q. 垂直（吊り下げ）使用はできますか？

A. 可能です。ただし、以下の点に注意してください。

常にワークの自重による引張荷重がかかるため、最大荷重計算は慎重に行ってください。

また、経年劣化でジョイントが破損した場合、ワークが落下する危険があります。

安全対策として、必ず落下防止機構（フェイルセーフ）や、安全チェーンなどを併設することを強く推奨します。

Q. メンテナンス（給油）は必要ですか？

A. 基本的にはメンテナンスフリー（分解不可）です。

工場出荷時に最適なグリスが封入され、カシメられています。

分解して給油しようとすると、カシメ部を破壊することになり元に戻せません。

動きが渋くなった、ガタが異常に大きくなった、ダストカバーが破れたといった場合は、寿命と判断してアッセンブリー交換してください。

Q. 異音がするのですが？

A. 「カチャカチャ」という音が動作反転時に鳴る場合、内部のグリス切れか、摩耗によるガタの増大が考えられます。

また、ストローク端で「ガンッ」という音がする場合、クッション不足による衝撃荷重がかかっています。

放置すると破断するため、早急に交換とクッション調整を行ってください。

8. 類似製品との比較：カップリングとの違い

軸をつなぐ部品として「カップリング（オルダムカップリングやディスクカップリング）」も存在しますが、これらは用途が全く異なります。

・カップリング：

回転モーターの軸継手として、「回転力（トルク）」をズレなく伝えるためのもの。

引張・圧縮方向の強度（推力伝達能力）は非常に低く、シリンダーに使うと一瞬で壊れます。

・フローティングジョイント：

直動シリンダーの軸継手として、「推力（アキシャル荷重）」を伝えるためのもの。

回転力の伝達能力はありません。

両者は「回転」か「直動」かで明確に住み分けられています。

適材適所の部品選定を行いましょう。

まとめ

フローティングジョイントは、自動化設備の設計において「転ばぬ先の杖」となる極めて重要な部品です。

・機能：シリンダーとワークの間の「偏心」と「偏角」を吸収する。

・効果：芯出し調整の手間を省き、シリンダーのシール摩耗やカジリを防ぐ。

・選定：ねじ径だけでなく、推力 とカタログ使用荷重を比較し、座屈も考慮する。

・注意：回転用途には使わない。施工時はシリンダーロッドを必ず回り止めする。

たった数千円の部品を採用するだけで、数十万円のシリンダー交換費用や、現場エンジニアの貴重な時間を節約できる可能性があります。

「とりあえず直結」する前に、「ここは動きに無理がないか？フローティングジョイントを入れるべきではないか？」と一瞬立ち止まって考えることが、トラブルの少ない賢い機械を作る秘訣です。
