真っ赤に焼けた鉄の塊が、巨大なプレス機の一撃で瞬時に複雑な部品へと姿を変える。その光景は、現代の製造業においてもなお、原始的な力強さと高度な技術の融合を感じさせます。
「鉄は叩けば強くなる」。この古来からの経験則を工業的に極限まで高めた技術こそが「鍛造加工」です。自動車のエンジンや航空機の脚部品など、絶対に壊れてはならない重要保安部品の多くは、鋳造でも切削でもなく、鍛造によって作られています。
本記事では、金属の組織を緻密にし、最強の部品を生み出す鍛造加工について、冷間・熱間の違いから、金型設計の要点、現場で使える荷重計算式、そして設備保全の勘所まで徹底的に解説します。
- 1. 鍛造加工とは：強さを生み出す「鍛流線」の秘密
- 2. 温度による分類：熱間・冷間・温間
- 3. 工法による分類：自由鍛造と型鍛造
- 4. 鍛造プレスの種類と特徴
- 5. 設計技術者のための鍛造荷重計算
- 6. 金型設計とバリ（Flash）の役割
- 7. 金型材料と寿命対策：熱と摩耗との戦い
- 8. 代表的な製品例とその特徴
- 9. まとめ：鍛造の未来
1. 鍛造加工とは：強さを生み出す「鍛流線」の秘密
鍛造（Forging）とは、金属材料に圧縮荷重（打撃や圧力）を加えて塑性変形させ、所定の形状に成形すると同時に、機械的性質（強度や靭性）を向上させる加工法です。
製造現場において、形状を作るだけなら「鋳造（溶かして固める）」や「切削（削り出す）」の方が簡単な場合も多々あります。しかし、なぜコストのかかる鍛造が選ばれるのか。その最大の理由は鍛流線（メタルフロー）にあります。
鍛流線（Metal Flow / Grain Flow）とは
金属材料（圧延材）には、木材の木目のような繊維状の組織があります。 切削加工で部品を作ると、この繊維を切断してしまうため、そこから亀裂が生じやすくなります。 一方、鍛造加工では、繊維を切断することなく、製品の形状に沿って流れるように再配列させることができます。 この連続した鍛流線が存在することで、鍛造品は衝撃や疲労に対して圧倒的な強さを発揮します。
プレス加工（板金）との違い
広義にはどちらもプレス機を使う「塑性加工」ですが、対象とする材料の状態が異なります。
- 板金プレス（Stamping）： 薄い「板」を曲げたり絞ったりして形状を作ります。材料の厚みは大きく変化しません（バルジ加工などを除く）。
- 鍛造（Forging）： 金属の「塊（バルク）」を押し潰して、三次元的に材料を流動させます。板厚（肉厚）が劇的に変化し、内部の密度を高めます。

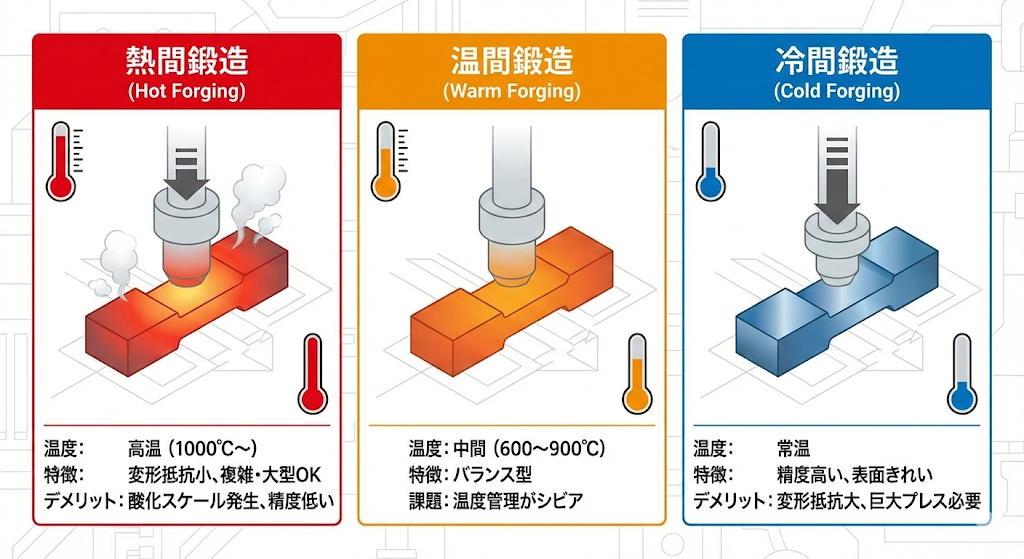

2. 温度による分類：熱間・冷間・温間
鍛造は、加工する時の温度によって大きく3つに分類されます。 「精度」を取るか、「成形性」を取るか、この選択がコストと品質を決定づけます。
① 熱間鍛造（Hot Forging）
材料を再結晶温度以上（鉄鋼なら1000℃〜1250℃）に加熱して行います。
- 特徴： 材料が柔らかく、変形抵抗が低い（冷間の1/10以下）。複雑な形状や大型部品を、比較的小さな荷重で成形できます。
- デメリット： 高温による酸化スケール（酸化被膜）が発生するため、表面肌が荒れ、寸法精度が出にくい（公差±0.5mm〜2.0mm程度）。
- 主な製品： クランクシャフト、コンロッド、大型ハブ。
② 冷間鍛造（Cold Forging）
材料を加熱せず、常温（室温）で行います。
- 特徴： 酸化スケールが発生しないため、表面は鏡のように美しく、寸法精度も極めて高い（ミクロン単位）。ネットシェイプ（後加工なし）が可能です。また、加工硬化により製品強度が向上します。
- デメリット： 変形抵抗が非常に高く、金型への負担が極大です。成形できる形状に限界があり、数千トンの巨大なプレス機が必要になることもあります。
- 主な製品： ボルト・ナット、ギア、ピニオンシャフト。
③ 温間鍛造（Warm Forging）
両者の中間温度（鉄鋼なら600℃〜900℃）で行います。
- 特徴： 熱間よりも精度が良く、冷間よりも成形しやすい「いいとこ取り」を狙った工法です。
- 課題： 温度管理が非常にシビアで（±50℃外れると不良になる）、専用の潤滑剤や金型材が必要です。

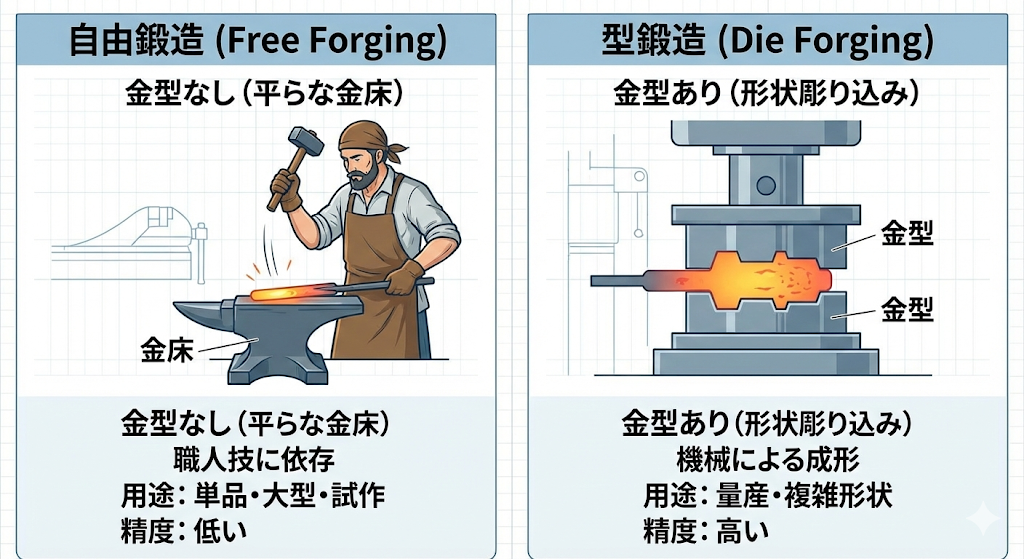

3. 工法による分類：自由鍛造と型鍛造
金型を使うか使わないかで、生産スタイルが全く異なります。
① 自由鍛造（Free Forging / Open Die Forging）
特定の形状を持たない平らな金型（金床）の上で、ハンマーやプレスで材料を叩き、職人が位置を変えながら形を作っていく方法です。
- メリット： 専用金型が不要なので、イニシャルコストが安い。巨大な製品（発電所のタービン軸など）や、単品・試作品の製造に適しています。
- デメリット： 加工速度が遅く、寸法精度は作業者の腕に依存します。
② 型鍛造（Die Forging / Closed Die Forging）
製品形状を彫り込んだ上下の金型（ダイ）の間に材料をセットし、圧力をかけて金型通りに成形する方法です。自動車部品の量産はほぼこれです。
- メリット： 複雑な形状を、高精度かつ高速（数秒に1個）で量産できます。
- デメリット： 金型製作費が高額（数百万円〜）になるため、万単位のロット数がないと採算が合いません。
③ 据え込み鍛造（Upsetting）
棒材の軸方向に圧力をかけ、長さを縮めて太さを増す加工です。 エンジンのバルブや、ボルトの頭部成形（ヘッダー加工）に使われます。
④ 転造（Rolling）
回転するダイスの間に材料を通し、ネジ山やギアの歯形を盛り上げる加工です。 厳密には鍛造の一種であり、切削ネジに比べて強度が圧倒的に高いのが特徴です。
4. 鍛造プレスの種類と特徴
鍛造に使われる機械は、力の加え方によって「ハンマー」と「プレス」に大別されます。
エアドロップハンマー
重錘（ラム）を落下させ、その衝撃力で成形します。 瞬間的に巨大なエネルギーを与えられるため、薄肉で複雑な形状でも充填しやすいですが、振動と騒音が激しく、近年は減少傾向にあります。
メカニカルプレス（クランクプレス）
モータの回転をクランク機構で往復運動に変え、スライドを駆動します。 下死点での精度が出しやすく、自動化ラインに適しています。現在の量産鍛造の主力設備です。
スクリュープレス
ネジの回転力でスライドを上下させます。 ハンマーの「打撃力」とプレスの「押し込み力」の中間的な特性を持ち、精密鍛造や薄物鍛造に適しています。
油圧プレス
油圧シリンダで加圧します。 速度は遅いですが、ストロークの全域で最大加圧力を発揮できるため、長いストロークが必要な深絞り鍛造や、巨大な自由鍛造に使われます。
5. 設計技術者のための鍛造荷重計算
適切なプレス機を選定するためには、成形に必要な荷重を予測計算する必要があります。 荷重不足のプレスを使うと、製品の寸法が出ない（厚くなる）だけでなく、プレス機がロックして停止する重大事故につながります。

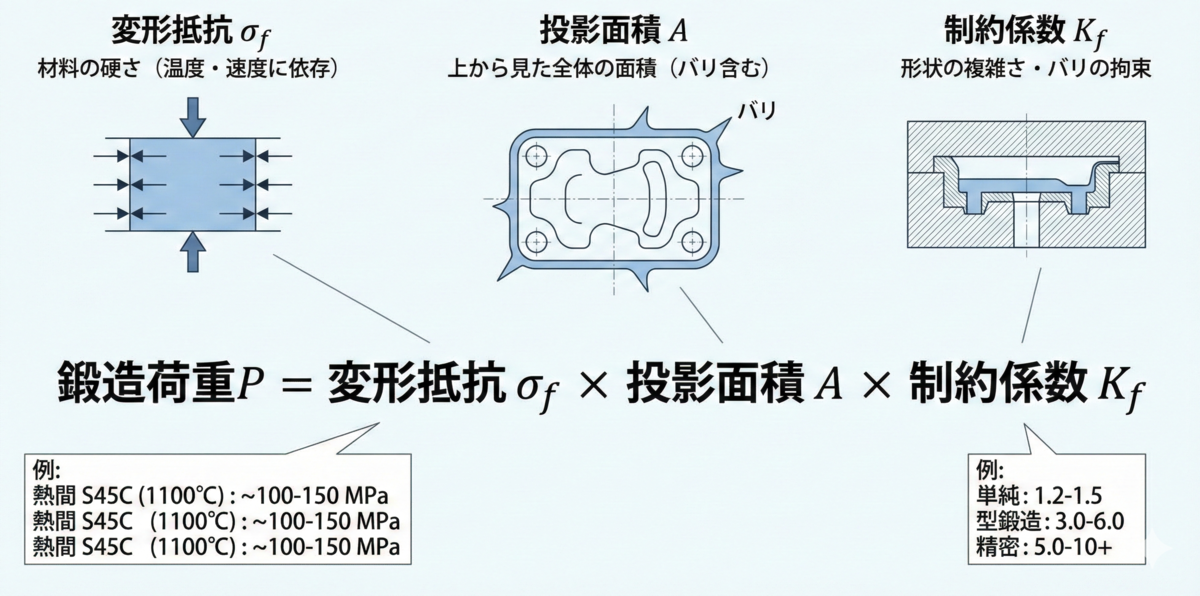

基本計算式
鍛造荷重 (N) は、以下の式で概算されます。
：材料の変形抵抗 (MPa)。温度、ひずみ、ひずみ速度に依存します。
- 熱間S45C（1100℃）：約 100〜150 MPa
- 冷間S45C（常温）：約 600〜1000 MPa
：投影面積 (mm²)。バリ（フラッシュ）部分を含む全投影面積です。
：制約係数（形状係数）。形状の複雑さとバリによる拘束を表します。
- 単純な据え込み：1.2〜1.5
- 型鍛造（バリあり）：3.0〜6.0
- 精密密閉鍛造：5.0〜10.0以上
計算事例：熱間型鍛造
【条件】 製品：直径 mm のギアブランク 材質：SCM420（熱間1150℃） 変形抵抗：
バリを含む投影面積：
制約係数：
（一般的な型鍛造）
【計算】
単位をトンに換算すると（）、
したがって、この製品を成形するには最低でも600トン、安全率（1.3倍程度）を見込んで800トン〜1000トンクラスのプレス機を選定する必要があります。
6. 金型設計とバリ（Flash）の役割
鍛造金型（Die）の設計において、最も特徴的なのが「バリ（Flash）」の扱いです。 樹脂成形やダイカストではバリは「不良」ですが、型鍛造においてバリは「必要不可欠な機能」を持っています。

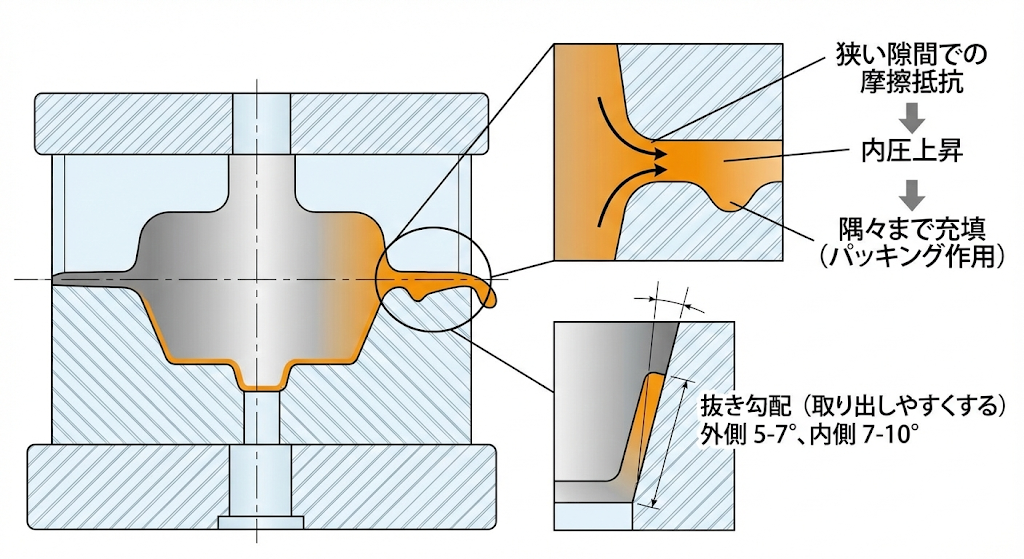

バリのパッキング作用
金型の合わせ目（パーティングライン）に薄い隙間（バリランド）を設けます。 成形終盤、余分な材料がこの狭い隙間に流れ込む際、猛烈な摩擦抵抗が発生します。 この抵抗が「栓」の役割を果たし、キャビティ（金型内部）の内圧を急激に高めます。 この高い内圧のおかげで、材料は金型の隅々（リブの先端や角部）まで充填されます。これをパッキング作用と呼びます。
抜き勾配（Draft Angle）
鍛造品は金型に強く張り付くため、製品を取り出すための「抜き勾配」が必須です。
- 外側（抜ける方向）：5°〜7°
- 内側（抱きつく方向）：7°〜10°
冷間鍛造では、エジェクター（突き出しピン）を使用することで抜き勾配を小さく（1°〜3°）、あるいはゼロにすることも可能ですが、熱間では大きな勾配が必要です。
7. 金型材料と寿命対策：熱と摩耗との戦い
鍛造金型は、高温、高圧、摩耗、熱衝撃という極めて過酷な環境に晒されます。
金型材料の選定
- 熱間鍛造：SKD61（熱間ダイス鋼） 靭性と耐熱性のバランスが良く、最も一般的です。硬度はHRC45〜50程度で使用します。
- 冷間鍛造：超硬合金、ハイス（高速度工具鋼） 強烈な面圧（2000MPa以上）に耐えるため、HRC60以上の硬さが必要です。靭性のあるマトリックスハイスなども多用されます。
寿命要因と対策
- ヒートチェック（熱亀裂）： 加熱と冷却の繰り返しにより、金型表面に亀裂が入る現象。 対策：金型の予熱（プレヒート）を十分に行う。冷却能力を調整する。靭性の高い材料を選ぶ。
- 摩耗（Wear）： 材料流動による擦れ。 対策：窒化処理やPVDコーティングを行う。適切な潤滑剤（黒鉛系、ガラス系）を使用する。
- 塑性変形・割れ： 荷重に耐えきれず金型が凹んだり、真っ二つに割れたりする。 対策：金型を「補強リング（シュリンクリング）」で締め付け、予圧（圧縮応力）を与えておくことで、内圧による引張応力を相殺する。
8. 代表的な製品例とその特徴
身の回りには鍛造品が溢れていますが、完成品の中に組み込まれているため、普段目にすることはありません。
自動車：エンジンの心臓部
- コネクティングロッド（コンロッド）： ピストンの爆発力をクランクに伝える部品。極限の疲労強度が求められるため、熱間鍛造の独壇場です。
- クランクシャフト： 複雑な形状と強靭さが必要。鍛流線が連続していることが折損防止の鍵です。
- CVジョイント（等速ジョイント）： タイヤに動力を伝える部品。冷間鍛造と温間鍛造を組み合わせて高精度に作られます。
工具：プロの信頼
- スパナ・レンチ： 表面に「FORGED」と刻印されているのは品質の証です。薄くても強く、過大なトルクをかけても折れずに「曲がる（粘る）」ことで作業者の安全を守ります。
航空機・発電所
- タービンブレード： チタン合金や耐熱超合金を精密鍛造します。
- 着陸装置（ランディングギア）： 数百トンの着陸衝撃に耐えるため、超大型の鍛造品が使われます。
9. まとめ：鍛造の未来
鍛造加工は、「叩いて強くする」というプリミティブな原理に基づきながら、最新のトライボロジー（摩擦・潤滑）、材料工学、CAE解析（シミュレーション）が結集したハイテク技術です。
- 強度が必要なら鍛造一択。
- コストと精度のバランスで、熱間・冷間・温間を使い分ける。
- 金型設計では「バリ」を味方につけ、内圧をコントロールする。
- 設備選定には、投影面積と変形抵抗に基づいた荷重計算が必須。
近年では、サーボプレスの進化による高精度化や、CAEによる試作レス化が進んでいます。 しかし、最終的に良品を生み出すのは、熱変位を見越した金型補正や、微妙な潤滑調整といった現場の知恵です。 EV化で部品点数が減っても、高強度・軽量化のニーズがある限り、鍛造技術はものづくりの根幹を支え続けるでしょう。
