研削加工とは｜切削加工との違い・メリットを解説

機械工学 機械工学-プロセス

プレス金型の最終仕上げ工程において、高速で回転する砥石が火花を散らしながら、ミクロン単位で鉄を削り落としていく。この工程こそが「研削加工（Grinding）」です。

マシニングセンタによる切削加工がいかに進化しても、焼入れによってカチカチに硬化した金型鋼を、1ミクロン（0.001mm）の精度で平坦にし、鏡のように滑らかな表面に仕上げることができるのは、研削加工だけです。 この工程の品質が、金型の寿命、ひいてはそこから生み出される数百万個のプレス製品の品質を決定づけます。

本記事では、研削加工のメカニズムから、切削加工との決定的な違い、砥石の選定理論、表面粗さの定義、そして現場で役立つ計算式まで、製造現場のエンジニアが知っておくべき知識を徹底的に解説します。

1. 研削加工とは：微細な刃物の集合体

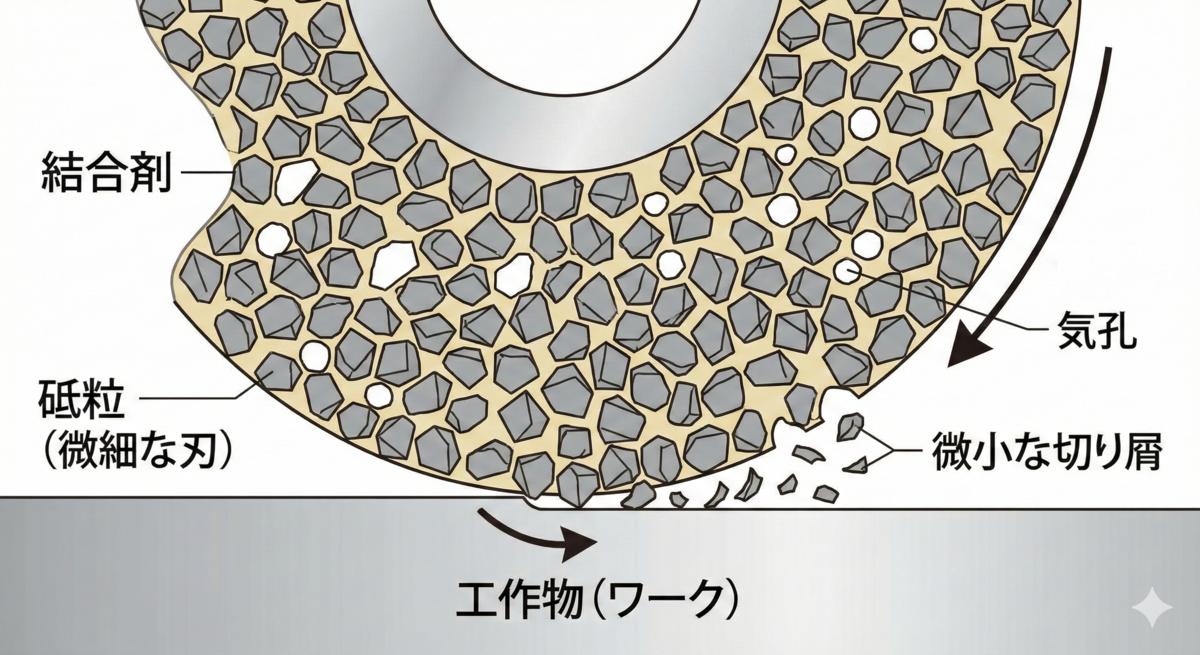

研削加工とは、非常に硬い微細な粒子（砥粒）を結合剤で固めた「砥石（Grinding Wheel）」を高速回転させ、工作物の表面を少しずつ削り取る除去加工法です。

切削加工との違い：刃物の数が違う

「切削（Cutting）」と「研削（Grinding）」は、どちらも不要な部分を削り取る加工ですが、物理的なメカニズムは大きく異なります。

  • 切削（旋盤・フライス）： 決まった形状の「単一の刃物（バイトやエンドミル）」が、大きな切り込みで材料を削ぎ落とします。 刃の形状がそのまま転写されるため、制御しやすい反面、焼入れ鋼のような硬い材料（HRC50以上）を削ると、すぐに刃が欠けたり摩耗したりします。
  • 研削（平面研削・円筒研削）： 砥石の表面にある「無数の砥粒」が、それぞれ微小な刃物として機能します。 一つ一つの砥粒が削る量はごくわずか（数ミクロン）ですが、それらが毎分何万回も通過することで、硬い材料でも削ることができます。 最大の特徴は「自生作用（Self-Sharpening）」です。砥粒が摩耗して切れ味が悪くなると、抵抗で砕け散ったり脱落したりして、下から新しい鋭利な砥粒が出てきます。これにより、長時間切れ味を持続できます。

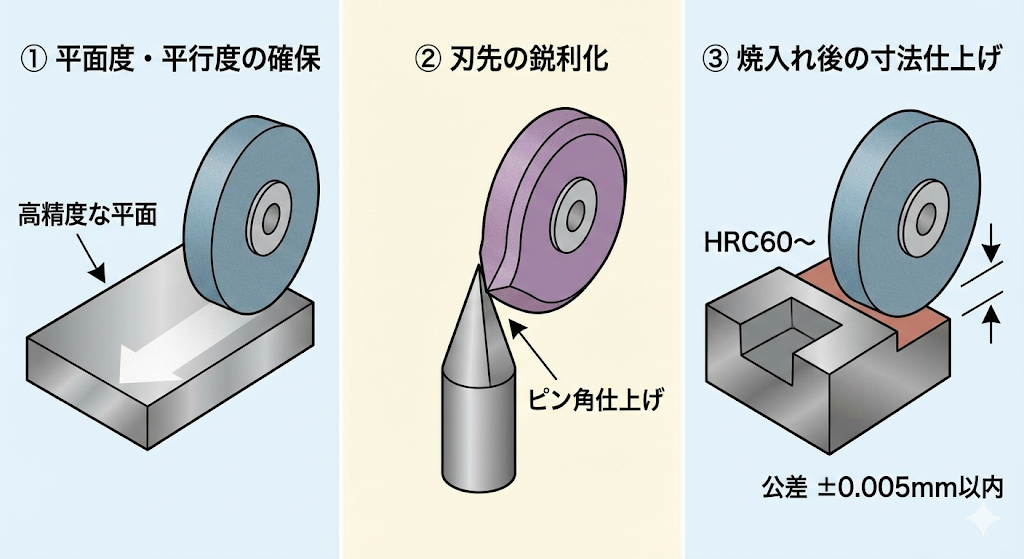

2. 金型製造における研削の役割

プレス金型の製造プロセスにおいて、研削は通常「最終工程」に位置します。

① 平面度と平行度の確保（平面研削）

金型のベースとなるプレート（ダイセット、ダイプレート、パンチプレート）は、完全な平面でなければなりません。 わずかでも反りや厚みのムラがあると、数トンの圧力がかかった瞬間に金型が歪み、パンチとダイがかじったり、製品にバリが出たりします。 平面研削盤（平研）を用いて、プレートの上下両面を数ミクロンの平行度に仕上げる作業は、金型精度の基礎中の基礎です。

② 刃先の鋭利化（成形研削）

プレス金型の「切れ味」は、パンチとダイのエッジの鋭さで決まります。 放電加工やワイヤカット後の表面は「梨地（凹凸）」になっており、エッジが微細に丸まっています。 研削加工でエッジを「ピン角」に仕上げることで、バリのない綺麗なせん断断面を持つプレス製品が生まれます。

③ 焼入れ後の寸法仕上げ

金型部品の多くは、強度を高めるために「焼入れ（熱処理）」を行います。 この際、金属組織の変化により寸法が膨張したり、歪みが出たりします。 切削工具では刃が立たないこの硬い状態（HRC60〜64）から、歪みを取り除き、図面通りの寸法（公差±0.005mm以内）に収めるのが研削の役割です。

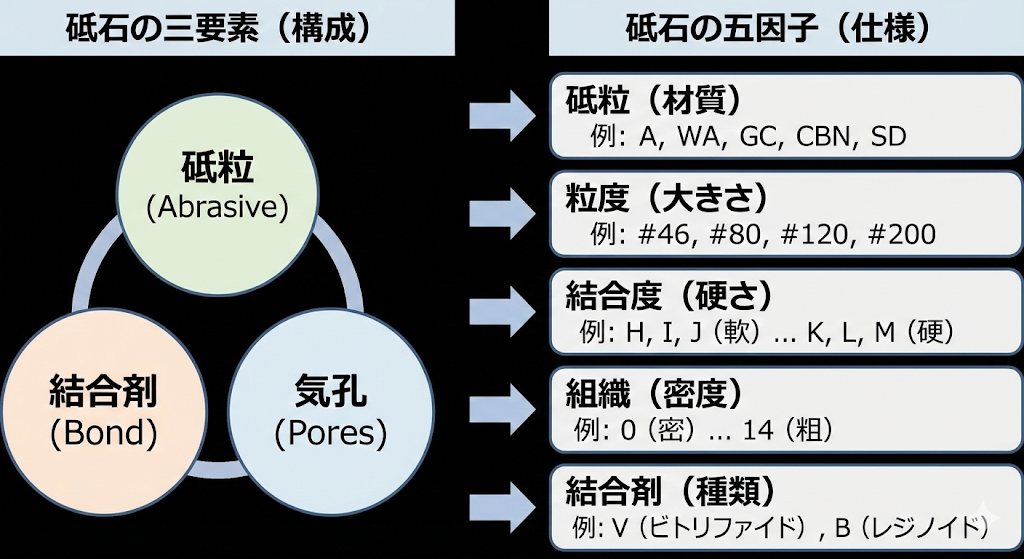

3. 砥石の三要素と五因子：選定の科学

「どんな砥石を使えばいいか」は、加工能率と品質を左右する最大の要因です。 砥石は「砥粒」「結合剤」「気孔」の3つの要素で構成されており、さらに詳細な仕様を表す「5つの因子」で分類されます。

① 砥粒（Abrasive）：刃の材質

  • A（褐色アルミナ）： 一般的な鉄鋼、生材（熱処理前）用。靭性が高く欠けにくい。
  • WA（白色アルミナ）： 焼入れ鋼、金型用。Aより硬く破砕しやすい（鋭い刃が出る）。金型研削のスタンダード。
  • GC（緑色炭化ケイ素）： 超硬合金、セラミックス、非鉄金属用。非常に硬いが脆い。
  • CBN（立方晶窒化ホウ素）： 「ダイヤの次に硬い」物質。焼入れ鋼の高速研削に最適。高価だが寿命が長く、自動化ラインで多用される。
  • SD（ダイヤモンド）： 最も硬い。超硬合金、セラミックス、ガラス用。鉄とは化学反応を起こして摩耗するため、鉄鋼材料には使わないのが鉄則。

② 粒度（Grain Size）：刃の大きさ

メッシュ（網の目）の細かさで表します。数字が大きいほど細かい。

  • #46〜#60： 荒研削用。除去能率が高い。
  • #80〜#120： 一般仕上げ、金型仕上げ用。面粗さと能率のバランスが良い。
  • #200以上： 精密仕上げ、鏡面加工用。

③ 結合度（Grade）：刃の持ち（硬さ）

ここが最も誤解されやすいポイントです。 結合度とは「砥粒そのものの硬さ」ではなく、「砥粒を保持するボンドの強さ（砥石の硬さ）」を指します。 アルファベットA（軟）〜Z（硬）で表します。

  • 軟らかい砥石（H, I, J）： 砥粒が脱落しやすい。 → 硬い材料（焼入れ鋼）に使います。硬い材料を削ると砥粒がすぐ摩耗して滑るため、早く脱落させて新しい刃を出させる（自生作用を促す）必要があるからです。
  • 硬い砥石（K, L, M）： 砥粒が脱落しにくい。 → 軟らかい材料（生材）に使います。軟らかい材料は刃が食い込みやすく負荷が高いですが、刃自体は摩耗しにくいので、しっかり保持して長く使います。

「硬い材料には軟らかい砥石、軟らかい材料には硬い砥石」。この逆転の法則はテストに出るレベルの基本原則です。

④ 組織（Structure）：刃の密度

砥粒の密集度合いです。0（密）〜14（粗）で表します。 接触面積が大きい（総型研削など）場合は、切り屑の逃げ場を確保するために「粗い組織」を選びます。

⑤ 結合剤（Bond）：接着剤の種類

  • V（ビトリファイド）： 陶磁器質。焼き物。剛性が高く、気孔があり、水や油に強い。最も一般的。
  • B（レジノイド）： 樹脂。弾力性があり、衝撃に強い。切断砥石や重研削用。
  • M（メタル）： 金属。ダイヤモンドやCBNホイール用。寿命が極めて長い。

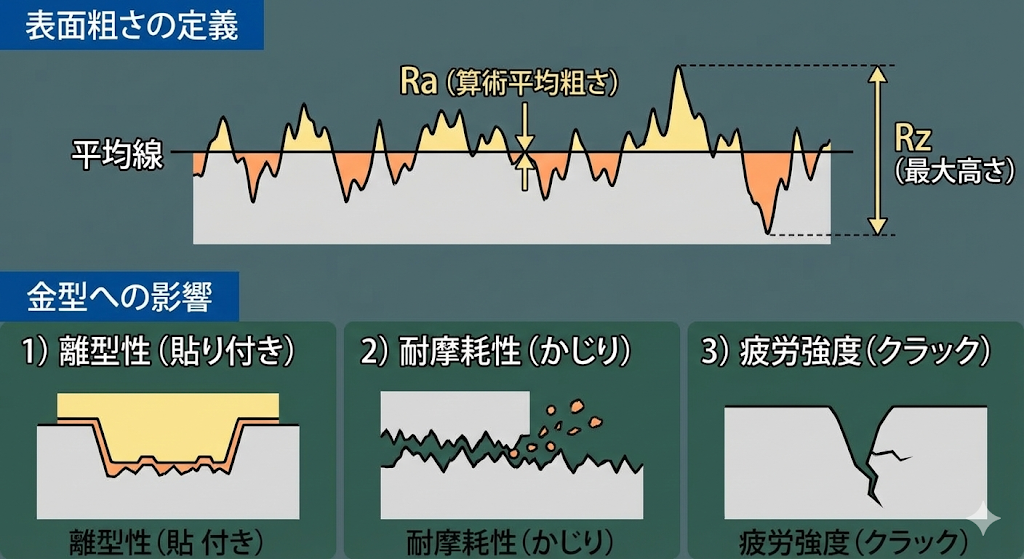

4. 表面粗さの定義と金型への影響

研削加工の品質評価で最も重視されるのが「表面粗さ」です。 鏡のようにピカピカに見えても、顕微鏡で見れば山と谷があります。

算術平均粗さ（Ra）と最大高さ（Rz）

  • Ra（Arithmetical Mean Roughness）： 表面の凹凸の平均線から、絶対値の平均をとったもの。 突発的な傷の影響を受けにくく、全体的な滑らかさを表します。金型の摺動面（ガイドポスト等）や合わせ面の評価によく使われます。 一般的な研削仕上げ：Ra 0.1〜0.8 μm
  • Rz（Maximum Height）： 基準長さの中で、一番高い山と一番深い谷の差。 別名Rzjis（旧Ry）。一番深い傷（ツールマーク）の深さを表すため、疲労破壊の起点や、シール面の漏れリスクを評価するのに適しています。 一般的な研削仕上げ：Rz 0.8〜3.2 μm

金型における粗さの重要性

  1. 離型性： 樹脂成形やプレス絞り加工では、金型表面が粗いと製品が貼り付き、離型不良（金型残り）を起こします。鏡面研削（Ra 0.05μm以下）が必要です。
  2. 耐摩耗性： 摺動面に高い突起（山）があると、そこに応力が集中して摩耗粉が発生し、かじりの原因になります。プラトーホーニングのように「山をなくして谷を残す（油溜まりを作る）」仕上げが理想とされる場合もあります。
  3. 疲労強度： 研削条痕（スクラッチ）が深いと、そこに応力集中が発生し、繰り返し荷重でクラックが発生します。研削方向を応力方向と平行にするなどの配慮が必要です。



5. 加工条件の計算式と理論粗さ

「勘と経験」に頼りがちな研削条件ですが、理論式を知ることでトラブルを未然に防げます。

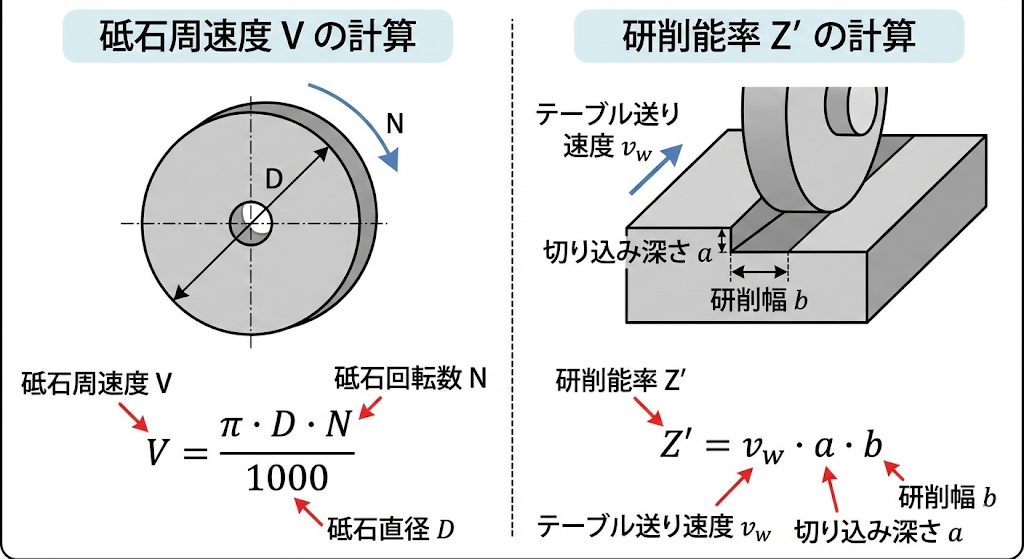

① 砥石周速度 V の計算

砥石の外周スピードです。安全上の制限速度を超えてはいけません。

V = \dfrac{\pi \cdot D \cdot N}{1000}

  • V：砥石周速度 (m/min)
  • D：砥石直径 (mm)
  • N：砥石回転数 (min⁻¹)

【計算事例】 直径 D = 300 \, mm の砥石を、回転数 N = 1800 \, min^{-1} で回す場合。

V = \dfrac{3.14 \times 300 \times 1800}{1000} \approx 1696 \, m/min （秒速に直すと約28 m/s）

一般的に、ビトリファイド砥石の使用周速度は 33 m/s (約2000 m/min) 以下、レジノイド補強なしで 48 m/s 以下などと決まっています。砥石ラベルの「最高使用周速度」を絶対遵守してください。破裂すると死亡事故に直結します。

② 研削能率（除去率） Z' の計算

単位時間あたりに削り取る体積です。

Z' = v_w \cdot a \cdot b

  • v_w：テーブル送り速度 (mm/min)
  • a：切り込み深さ (mm)
  • b：研削幅 (mm) - 平面研削の場合はクロス送り量

③ 理論表面粗さ（幾何学的粗さ）

平面研削において、砥石のドレッシング（目立て）条件が表面粗さに大きく影響します。 ドレッサの送り速度 f_d が速いと、砥石表面にねじ切り状の溝ができ、粗い研削面になります。

理論粗さ H (mm) の近似式： H = \cot(\alpha/2) \cdot f_d^2 \dots （複雑なため概念のみ）

現場的には、以下の関係を覚えておきます。 「ドレッシング速度を遅くすると、砥粒が細かく砕けて密になり、面は綺麗になるが、切れ味は落ちて焼けやすくなる」

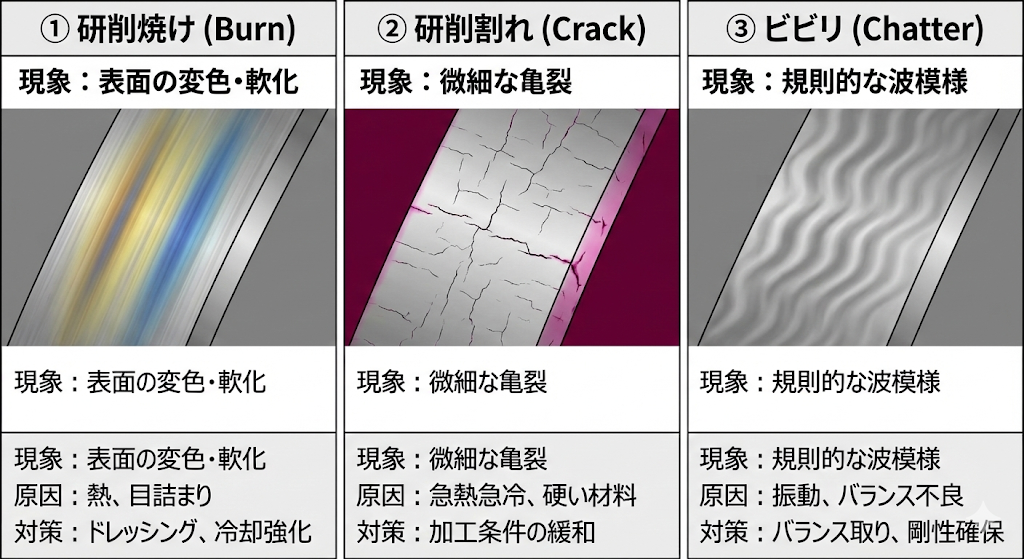

6. トラブルシューティング：焼け、割れ、ビビリ

研削加工は熱との戦いです。研削エネルギーの90%以上は熱に変わります。この熱をどう逃がすかが品質管理の鍵です。

① 研削焼け（Grinding Burn）

加工面が酸化して黄色や青色に変色する現象です。 見た目の変色だけでなく、表面の硬度が低下したり（焼き戻し）、逆に再焼入れされて脆くなったりします。 金型としては致命的です。

  • 原因： 砥石の目詰まり、切れ味不足、切り込み過多、クーラント不足。
  • 対策：
    • ドレッシングを行って新しい刃を出す。
    • 結合度の軟らかい砥石に変える。
    • 切り込み量を減らし、テーブル速度を上げる（砥粒一つあたりの接触時間を減らして熱を逃がす）。
    • クーラントのノズル位置を調整し、研削点に直撃させる。

② 研削割れ（Grinding Crack）

研削熱による急激な膨張と、クーラントによる急冷、そして変態応力が重なって、微細な亀裂が入る現象です。 焼入れ鋼などの硬くて脆い材料で発生しやすいです。 磁気探傷検査（マグナフラックス）や浸透探傷検査（カラーチェック）でないと発見できない場合があり、プレス稼働中に金型が破損する原因になります。

③ ビビリ（Chatter）

加工面に規則的な波模様（チャタマーク）ができる現象です。

  • 原因： 砥石のアンバランス、機械の剛性不足、砥石軸のガタ。
  • 対策： 砥石のバランス取り（フランジのウェイト調整）をやり直す。機械の据え付けレベルを確認する。



7. 現場の職人技：スパークアウトとドレッシング

NC制御の研削盤でも、最終的な品質はオペレータの「感覚」と「段取り」で決まります。

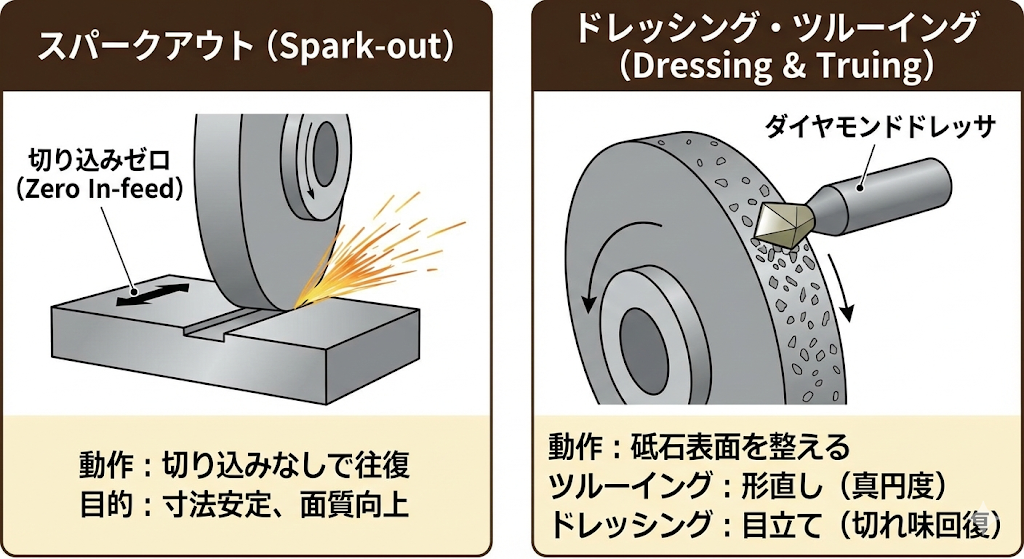

スパークアウト（Spark-out）

目標寸法まで切り込んだ後、切り込みを与えずにテーブルを数往復させる操作です。 研削抵抗で逃げていた（たわんでいた）砥石軸やワークが、本来の位置に戻ろうとする力だけで微小に削ります。 火花が出なくなるまで（スパークアウト）続けることで、加工面が平滑になり、寸法精度が安定します。 ただし、やりすぎると砥石が摩耗してツルツルになり（目つぶれ）、摩擦熱で焼けが発生するため、回数の見極めが重要です。

ドレッシング（Dressing）とツルーイング（Truing）

似ていますが目的が異なります。通常は単石ダイヤモンドドレッサを使って同時に行います。

  • ツルーイング（形直し）： 砥石の振れを取り、真円にする。または所定の形状に成形する。
  • ドレッシング（目立て）： 目詰まりした砥粒やボンドを除去し、新しい鋭い砥粒を表面に露出させる。

「音が甲高くなってきたな」「火花が赤黒くて長くなってきたな（炭素が燃えている）」と感じたら、すぐにドレッシングを行うのが熟練の判断です。



8. 最新技術：クリープフィードと超砥粒

従来の「軽研削・高速往復（レシプロ研削）」に対し、新しい研削法も普及しています。

クリープフィード研削

テーブル送りを極端に遅く（Creep: 這うように）し、その代わり切り込み深さを数ミリ〜数十ミリと大きくとる方法です。 一度のパスで最終形状まで削り取ります。砥石の成形維持性が良く、溝加工などでフライス加工の代替として使われます。

超砥粒ホイール（CBN・ダイヤモンド）の活用

従来のWA砥石は、ドレッシング頻度が高く、自動化の妨げになっていました。 CBN砥石は摩耗が極めて少なく、一度ツルーイングすれば長時間精度を維持できます。 初期コストは高いですが、ドレッシング時間の短縮、砥石交換頻度の低減、精度の安定性を考慮すると、金型量産加工ではペイすることが多いです。



9. まとめ

研削加工は、モノづくりの精度における「最後の砦」です。

0.01mmの精度までは切削加工の領分ですが、0.001mm（1ミクロン）の領域、そしてRa 0.1μmの表面品位は、研削加工でしか到達できません。

  • 硬い材料には軟らかい砥石を選ぶ（結合度の基本）。
  • 研削焼けは金型の寿命を縮める最大の敵。
  • ドレッシングとスパークアウトが仕上がりを左右する。

プレス金型が数百万ショットの打抜きに耐えられるのも、ミクロンオーダーのクリアランスを維持できるのも、全てはこの研削工程が完璧に行われているからです。 火花の色、研削音、そして指先で感じる面粗さ。五感と理論を駆使して、極限の平面と精度を追求してください。
