高速度工具鋼とは｜特徴と用途・超硬合金との違い

機械工学 機械工学-材料

「硬ければ硬いほど良い」というのは、金型材料における真理の一面でしかありません。 確かに硬さは摩耗を防ぎますが、同時に「脆さ（もろさ）」を生みます。数トンの衝撃が毎分数百回も繰り返されるプレス加工の現場において、ガラスのように硬いだけの材料は、一瞬で砕け散ってしまいます。

そこで選ばれるのが、硬さと粘り強さ（靭性）を絶妙なバランスで両立させた高速度工具鋼（High Speed Steel、通称：ハイス）です。

超硬合金ほどの硬度はないものの、衝撃に耐え、欠けにくく、そして加工しやすい。この特性により、ハイスは切削工具だけでなく、冷間プレス金型のパンチやダイ、さらには耐摩耗部品として、製造業の基盤を支え続けています。 本記事では、このハイスについて、超硬合金との詳細な比較、プレス金型設計に不可欠な座屈荷重の計算、そして寿命を左右する熱処理や表面処理の技術まで徹底解説します。

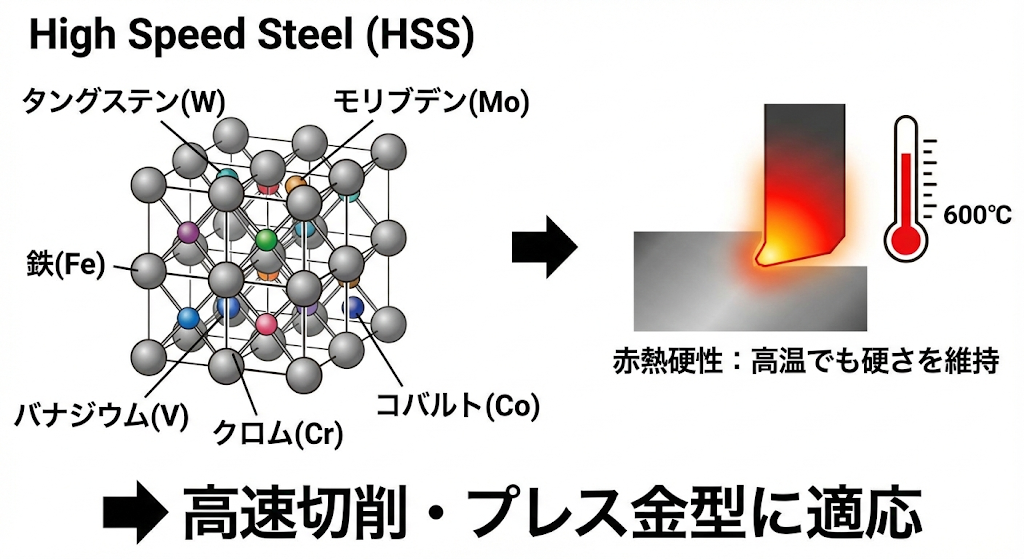

1. 高速度工具鋼（ハイス）とは：鉄とタングステンの結晶

高速度工具鋼（High Speed Steel）は、鋼（鉄と炭素の合金）に、タングステン（W）、モリブデン（Mo）、クロム（Cr）、バナジウム（V）、コバルト（Co）などの合金元素を多量に添加した高級特殊鋼です。 現場では頭文字をとって「ハイス」や「HSS」と呼ばれます。

名前の由来と歴史

「高速度」という名前は、1900年頃の切削加工の歴史に由来します。 当時主流だった「炭素工具鋼」は、摩擦熱で200℃〜300℃になると焼きが戻って軟化してしまい、低速でしか削れませんでした。 そこに登場したハイスは、500℃〜600℃まで赤熱しても硬さを失わない（赤熱硬性）という画期的な性質を持っていました。これにより、従来の数倍の「高速度」で切削できるようになったことから、この名が付けられました。

金型材料としてのハイス

切削工具（ドリルやエンドミル）として発展したハイスですが、その優れた特性はプレス金型にも最適でした。 一般的なダイス鋼（SKD11など）よりも硬く、耐摩耗性に優れる一方で、超硬合金よりも靭性が高く、割れにくい。 この「SKD11と超硬の間」を埋める材料として、ハイスは精密プレス金型や冷間鍛造金型のパンチ・ダイに不可欠な存在となっています。

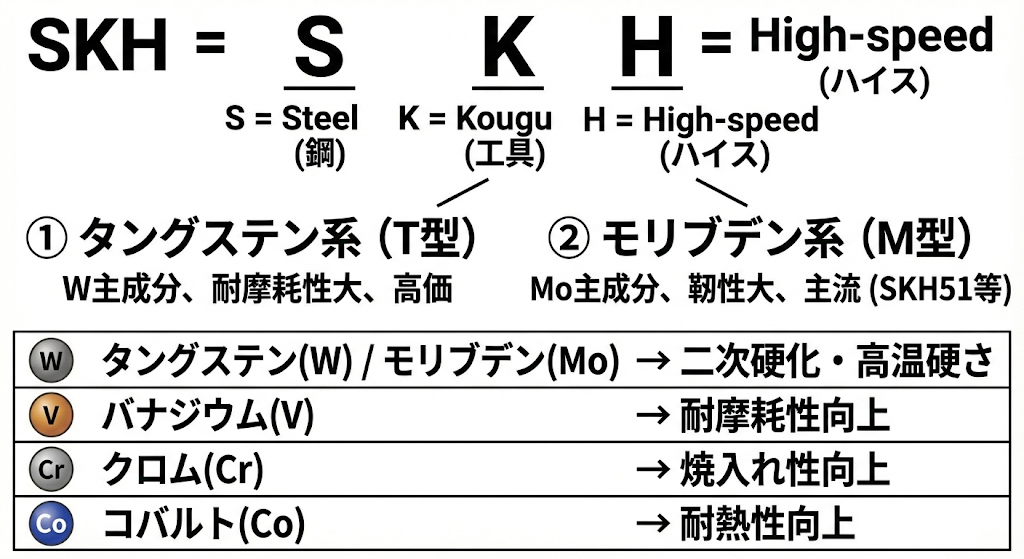

2. 種類と成分：記号「SKH」の意味を解読する

JIS規格では「SKH（Steel Kougu High-speed）」という記号で分類されます。 成分によって大きく2つの系統に分かれます。

① タングステン系（T型）：SKH2, SKH3など

タングステン（W）を主成分とする、歴史あるハイスです。 耐摩耗性は非常に高いのですが、タングステンは希少金属であり価格が高く、また靭性（粘り）がやや劣るため、現在ではあまり使われなくなっています。

② モリブデン系（M型）：SKH51, SKH55など

タングステンの代わりにモリブデン（Mo）を主体としたハイスです。 タングステン系と同等の硬さを持ちながら、靭性に優れ、熱処理もしやすいのが特徴です。現在の主流はこちらです。

  • SKH51（汎用ハイス）： 最も一般的。靭性と耐摩耗性のバランスが良い。ドリルやポンチに使われます。
  • SKH55（コバルトハイス）： SKH51にコバルト（Co）を5%添加したもの。耐熱性と耐摩耗性がさらに向上しており、ステンレス加工用などの高負荷環境に向きます。

合金元素の役割

  • タングステン(W) / モリブデン(Mo)： 焼戻し時に微細な炭化物を析出させ、高温硬さを維持します（二次硬化）。
  • バナジウム(V)： 非常に硬い炭化物を形成し、耐摩耗性を劇的に向上させます。
  • クロム(Cr)： 焼入れ性を高め、内部まで均一に硬くします。
  • コバルト(Co)： 素地（マトリックス）を強化し、耐熱性を高めます。

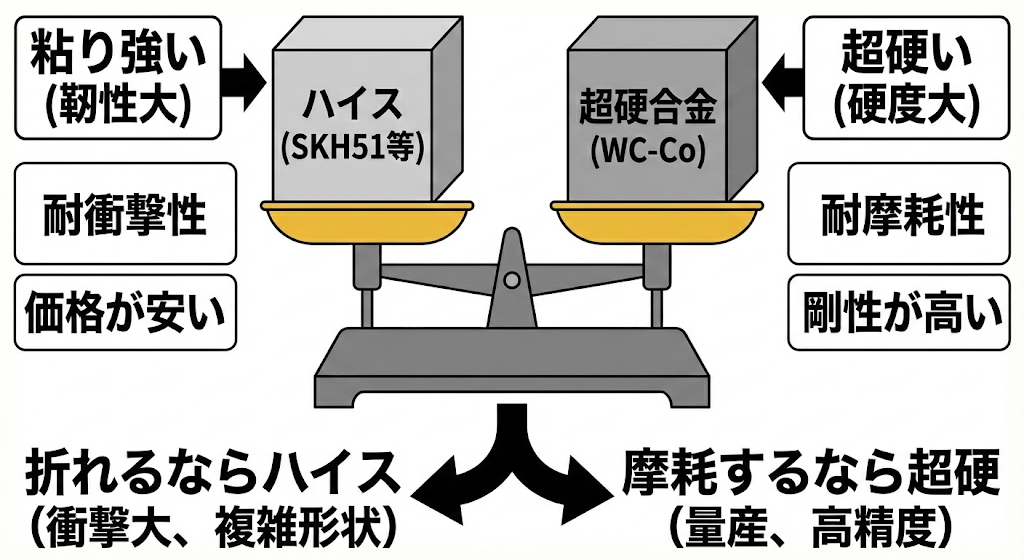

3. 超硬合金との徹底比較：硬さの超硬、粘りのハイス

金型設計において、パンチの材質を「ハイスにするか、超硬にするか」は永遠のテーマです。 両者の物理的特性と、選定の基準を明確にします。

物理特性の比較

特性 SKD11（ダイス鋼） SKH51（ハイス） 超硬合金（WC-Co）
硬さ (HRC) 58 〜 60 61 〜 64 70 〜 90 (換算値)
抗折力 (GPa) 3.0 〜 3.5 3.5 〜 4.5 2.0 〜 4.0
ヤング率 (GPa) 210 220 〜 230 500 〜 600
靭性（粘り） 中 大 小（脆い）
価格 1 3 〜 5 10 〜 20

選定の指針

  • ハイスを選ぶべきケース：
    • 衝撃荷重が大きい（高速プレス、厚板打ち抜き）。
    • パンチが細長く、たわみが発生しやすい（超硬だと折れる）。
    • 形状が複雑で、研削加工が難しい。
    • コストを抑えたい。
    • 万が一破損しても、金型全体へのダメージを抑えたい（超硬が砕けるとダイまで道連れにして壊すことがある）。
  • 超硬を選ぶべきケース：
    • 生産数が数百万〜数千万ショットと桁違いに多い。
    • 被加工材が硬い（ステンレス、ケイ素鋼板など）。
    • 寸法精度を極限まで維持したい（摩耗させたくない）。
    • 剛性が必要（ヤング率が高いため、たわみが少ない）。

一言で言えば、「折れるならハイス、摩耗するなら超硬」という使い分けが基本になります。

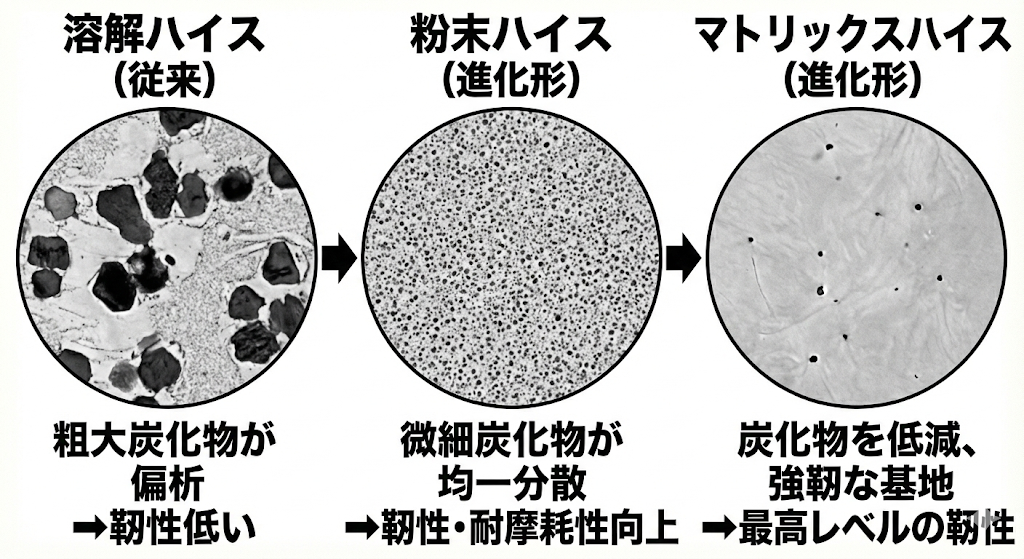

4. 進化形「粉末ハイス」と「マトリックスハイス」

従来のハイス（溶解ハイス）には弱点がありました。それは「炭化物の偏析」です。 インゴットを鋳造する際、巨大な炭化物の塊ができやすく、そこが破壊の起点となって靭性を下げたり、熱処理変形の原因になったりします。 これを克服したのが、現代の金型用ハイスの主役である「粉末ハイス」と「マトリックスハイス」です。

粉末ハイス（Powder Metallurgy HSS）

一度溶かした溶湯を霧状に噴霧して微細な粉末にし、それを焼き固める（焼結・HIP処理）方法で作られます。 急冷凝固させるため、炭化物が極めて微細（数ミクロン）で、均一に分散しています。

  • メリット：
    • 巨大炭化物がないため、靭性が飛躍的に高い。
    • 合金成分を限界まで増やせるため、硬度（HRC64〜68）と耐摩耗性が非常に高い。
    • 研削性が良く、鏡面仕上げが可能。
  • 代表鋼種： HAP40（日立金属）、ASP23（Erasteel）、VANADIS（Uddeholm）など。

マトリックスハイス（Matrix HSS）

ハイスの成分から、粗大な炭化物を形成する炭素やバナジウムをあえて減らし、強靭な基地組織（マトリックス）だけの状態に近づけた鋼材です。 ハイスとダイス鋼の中間的な性質を持ちます。

  • メリット：
    • 最高レベルの靭性を持つ。絶対に割りたくない冷間鍛造パンチなどに最適。
    • 温間鍛造などの熱負荷にも強い。
  • 代表鋼種： YXR3, YXR33（大同特殊鋼）、DEX（大同特殊鋼）など。



5. 設計計算：パンチが折れる限界を知る

ハイス製のパンチを設計する際、最も警戒すべきは「座屈（Buckling）」による折損です。 細長いパンチに圧縮荷重がかかると、ある限界を超えた瞬間に弓なりに曲がってポキリと折れます。 材料力学の公式を用いて、この限界荷重を計算してみましょう。

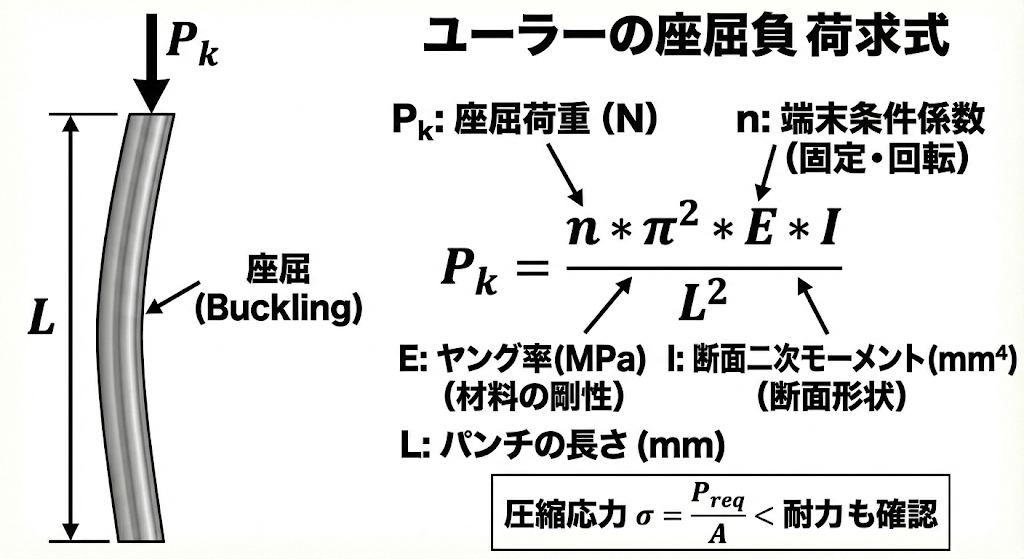

オイラーの座屈荷重式（長柱の場合）

P_k = \dfrac{n \pi^2 E I}{L^2}

  • P_k：座屈荷重 (N)
  • n：端末条件係数
    • 両端回転（ガイドなし）： n=1
    • 一端固定・他端自由（ガイドなし）： n=0.25
    • 両端固定（ストリッパガイドあり）： n=4（※理想状態。実際は安全を見て2〜3程度）
  • E：ヤング率 (MPa)。ハイスは約 220,000 \, MPa。
  • I：断面二次モーメント (mm⁴)。円形断面なら \dfrac{\pi d^4}{64}。
  • L：パンチの長さ (mm)。

【計算事例】 直径 d=2 \, mm、長さ L=40 \, mm のハイス製パンチ（SKH51）を使用。 ストリッパガイドがあり、両端固定に近い状態（ n=2 と仮定）とする。

  1. 断面二次モーメント I の計算： I = \dfrac{3.14 \times 2^4}{64} = \dfrac{50.24}{64} \approx 0.785 \, mm^4

  2. 座屈荷重 P_k の計算： P_k = \dfrac{2 \times 3.14^2 \times 220,000 \times 0.785}{40^2} P_k = \dfrac{2 \times 9.86 \times 220,000 \times 0.785}{1600} P_k = \dfrac{3,406,038}{1600} \approx 2,129 \, N

このパンチは約2,100N（約214kgf）の荷重がかかると座屈して折れます。 もし超硬合金（ヤング率 E=550,000 \, MPa）を使えば、 E が約2.5倍になるため、座屈荷重も約5,300Nまで耐えられるようになります。 しかし、超硬は少しでも「たわむ」と引張応力で破断するため、座屈計算値よりも低い荷重で折れるリスクがあります。 ハイスは「たわんでも折れずに耐える（塑性変形する）」領域があるため、振動や芯ズレがある実機環境では計算値に近い性能を発揮しやすいという強みがあります。

圧縮応力の確認

座屈以前に、先端がつぶれてしまわないかも確認します。 抜き加工に必要な力 P_{req} をパンチ断面積 A で割った値（圧縮応力 \sigma）が、ハイスの耐力（約2000〜2500 MPa）以下である必要があります。

\sigma = \dfrac{P_{req}}{A} < \sigma_{allow}



6. 表面処理と熱処理：寿命を延ばす科学

ハイスの性能を100%引き出すには、適切な熱処理と表面処理（コーティング）が不可欠です。

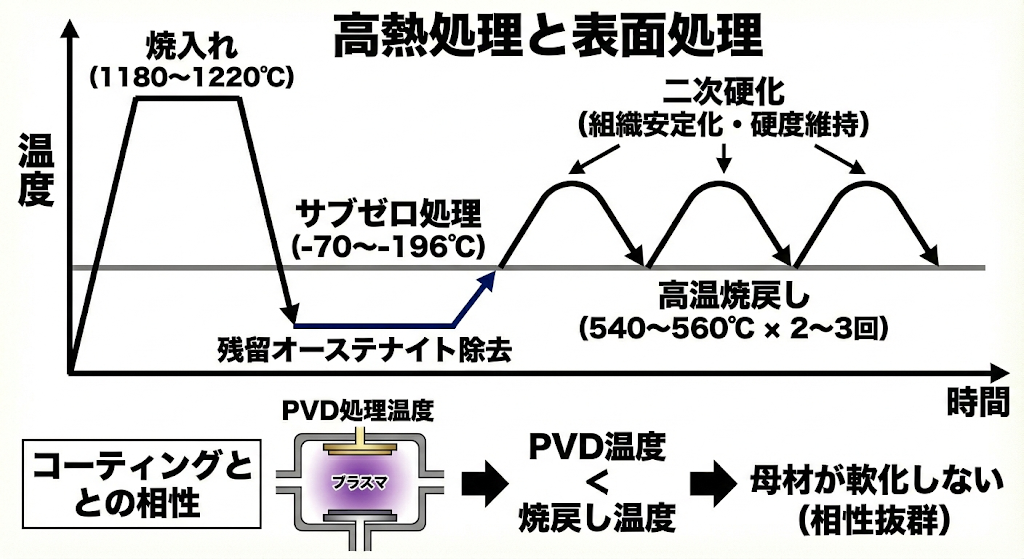

熱処理プロセス：焼入れと焼戻し

ハイスの熱処理は非常にデリケートです。

  1. 焼入れ（1180℃〜1220℃）： 炭化物を固溶させます。温度が高すぎると結晶粒が粗大化して靭性が落ち、低すぎると硬さが出ません。
  2. 焼戻し（540℃〜560℃ × 2〜3回）： ハイス最大の特徴である「二次硬化」を起こします。残留オーステナイトをマルテンサイト化し、組織を安定させます。複数回行うのは、一度の冷却では変態しきれない組織を完全に変態させるためです。

サブゼロ処理（深冷処理）

焼入れ直後に -70℃〜-196℃（液体窒素）まで冷却する処理です。 残留オーステナイトを強制的にマルテンサイト化させ、硬度を上げるとともに、経年変化（寸法の狂い）を防ぎます。精密金型では必須の処理です。

コーティングとの相性（500℃問題）

TiN（チタンナイトライド）やTiCN、DLCなどの硬質コーティングは、ハイスの寿命を数倍に延ばします。 ここで重要なのが処理温度です。 PVDコーティング（物理蒸着）は、一般的に400℃〜500℃で行われます。 SKD11（低温焼戻し材）の場合、コーティングの熱で母材が焼き戻されて軟化してしまいますが、ハイスは元々の焼戻し温度が550℃付近と高いため、コーティングの熱影響を受けず、母材硬度を維持できます。 つまり、「ハイスはPVDコーティングに最も適した母材」と言えます。

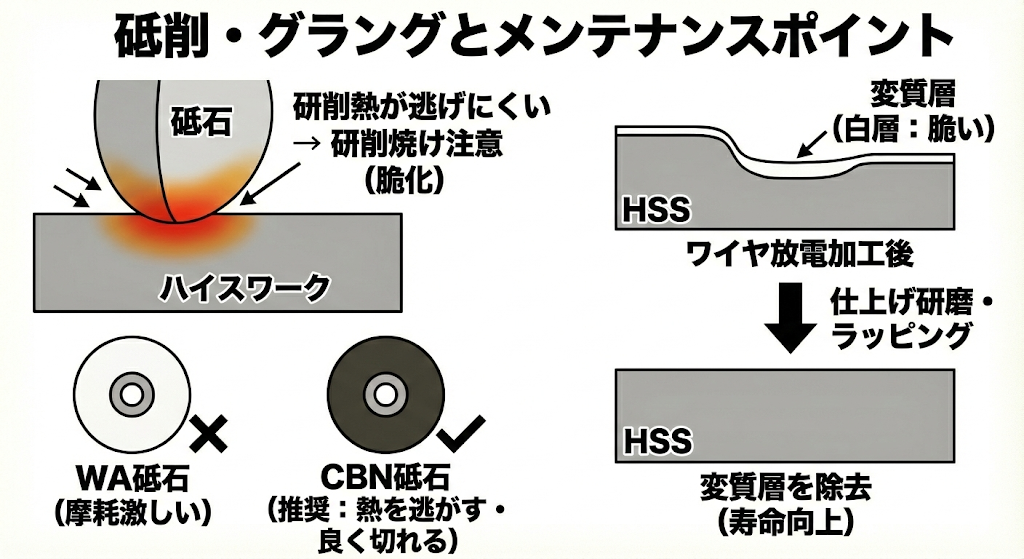

7. 現場での加工と保守：研削のポイント

ハイスはSKD11よりも硬く、特にバナジウムを多く含むものは「研削しにくい（削りにくい）」材料です。加工時の注意点を解説します。

研削焼けのリスク

ハイスは熱伝導率が低いため、研削熱が逃げにくく、表面に熱が溜まりやすいです。 研削焼け（Grinding Burn）を起こすと、表面が再焼入れされて極端に脆くなったり、焼き戻されて軟化したりします。これらは早期のチッピング（微細な欠け）の原因になります。

砥石の選定

  • WA砥石（白色アルミナ）： 一般的な焼入れ鋼用ですが、ハイス相手だと摩耗が激しく、頻繁なドレッシングが必要です。
  • CBN砥石（立方晶窒化ホウ素）： ハイス加工の決定版です。熱伝導率が高いため研削熱を逃がしやすく、砥粒が硬いためバナジウム炭化物もスパッと切断できます。焼けも発生しにくく、金型寿命が安定します。

ワイヤ放電加工後の処理

ワイヤ放電加工で切り出した断面には、「変質層（白層）」と呼ばれる脆い層が形成されます。 ハイスはこの変質層に敏感で、そのまま使うとそこからマイクロクラックが発生します。 必ず仕上げ放電を行うか、あるいは加工後に研磨やラッピングを行って変質層を除去することが、寿命を延ばす鉄則です。



8. まとめ：最強の「二番手」としてのプライド

高速度工具鋼（ハイス）は、硬さでは超硬合金に負け、価格の安さではダイス鋼に負けます。 しかし、その「中庸」こそが最大の武器です。

  • 超硬では折れてしまう過酷な環境でも、ハイスなら粘り強く耐える。
  • ダイス鋼では摩耗してしまう量産加工でも、粉末ハイスなら持ちこたえる。
  • コーティングとの相性が良く、複合技術で性能を底上げできる。

特に近年の「粉末ハイス」の進化により、その性能領域は超硬合金に肉薄しつつあります。 「金型がすぐ欠ける」「超硬は高すぎて手が出ない」。そんな現場の悩みを解決する鍵は、カタログのスペック表を見直し、最適なハイス鋼種を選定することにあるかもしれません。 100年前の技術者が「高速切削」を夢見て生み出したこの鋼は、今なお進化を続け、現代の精密加工を足元から支え続けています。
