熱間鍛造とは｜冷間鍛造との違い・工程と特徴

機械工学 機械工学-プロセス

真っ赤に焼けた鉄の塊が、数千トンのプレス機によって一瞬で複雑な形状へと姿を変える。その光景は、ものづくりの原点でありながら、現代の自動車産業や航空宇宙産業を支える最先端技術でもあります。

「熱間鍛造」は、金属を再結晶温度以上に加熱して柔らかくすることで、巨大な部品や複雑な形状を一体成形し、かつ鋳造品にはない強靭な粘り強さを与える工法です。 しかし、その現場は高温との戦いです。金型は常に熱衝撃に晒され、わずか数十度の温度管理ミスが、製品の強度不足や金型の早期破損を招きます。

本記事では、冷間鍛造との決定的な違いから、近年需要が急増しているアルミニウム鍛造の難しさ、プレス選定に不可欠な荷重計算式、そして現場で泥臭く培われる金型保守のノウハウまで、製造エンジニアの視点で徹底解説します。

1. 熱間鍛造とは：熱と圧力のメタラジー

熱間鍛造（Hot Forging）とは、金属材料をその材質固有の「再結晶温度」以上に加熱し、柔らかい状態でプレス機やハンマーを用いて加圧成形する加工法です。

鉄鋼材料（S45CやSCM材など）の場合、約1,000℃〜1,250℃に加熱します。この温度域では、金属の変形抵抗が常温時の1/10程度まで低下するため、比較的小さな荷重で大きく変形させることが可能です。

最大のメリット：鍛流線（メタルフロー）

なぜ、コストのかかる鍛造を選ぶのか。鋳造（溶かして固める）や切削（削る）に対する最大の優位性は、鍛流線（メタルフロー）にあります。

金属材料の内部には、圧延工程で作られた繊維状の組織があります。切削加工ではこの繊維を切断してしまいますが、鍛造では製品形状に沿って繊維を連続的に流動させることができます。

この連続した鍛流線が、ギアの歯元やクランクシャフトのジャーナル部など、応力が集中する部位の衝撃強度と疲労強度を劇的に向上させます。

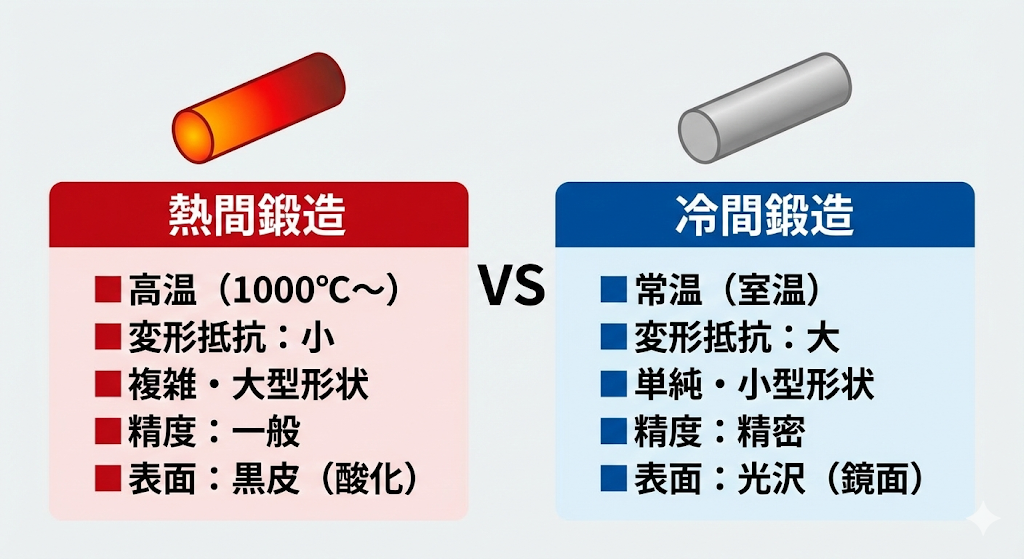

2. 熱間鍛造と冷間鍛造の違い：適材適所の選定

「熱間」にするか「冷間」にするか。これは製品設計における最初の分岐点です。

冷間鍛造（Cold Forging）は、常温で成形を行う技術であり、精度面では圧倒的に有利ですが、成形できる形状に限界があります。

比較テーブル：特性の違い

項目 熱間鍛造 冷間鍛造
加工温度 1,000℃ 〜 1,250℃（鉄鋼） 常温（室温）
変形抵抗 小さい（複雑・大型形状が可能） 大きい（数倍〜10倍）
寸法精度 一般級（±0.5mm 〜 1.0mm）
※熱収縮とスケールの影響		 精密級（±0.05mm 〜 0.1mm）
※ネットシェイプが可能
表面肌 黒皮（酸化スケール）あり
※後工程で切削が必要		 光沢面（鏡面に近い）
※そのまま製品として使用可
金型寿命 短い（数千 〜 2万ショット）
※熱疲労・摩耗が激しい		 長い（数万 〜 数十万ショット）
※ただし割れのリスクあり
主な製品 クランクシャフト、コンロッド、
ハブ、大型ギア		 ボルト、ナット、
ピニオンギア、小型シャフト

使い分けの基準

  • 熱間鍛造を選ぶべきケース：
    • 形状が複雑で、材料の移動量が多い場合。
    • 製品が大きく（数kg以上）、冷間プレスでは荷重不足になる場合。
    • 少量多品種で、金型イニシャルコストを抑えたい場合（冷間金型は高価）。
  • 冷間鍛造を選ぶべきケース：
    • 形状が単純（軸対称など）で、大量生産する場合。
    • 切削加工を廃止し、材料歩留まりを極限まで上げたい場合。
    • 高い寸法精度と表面粗さが必要な場合。

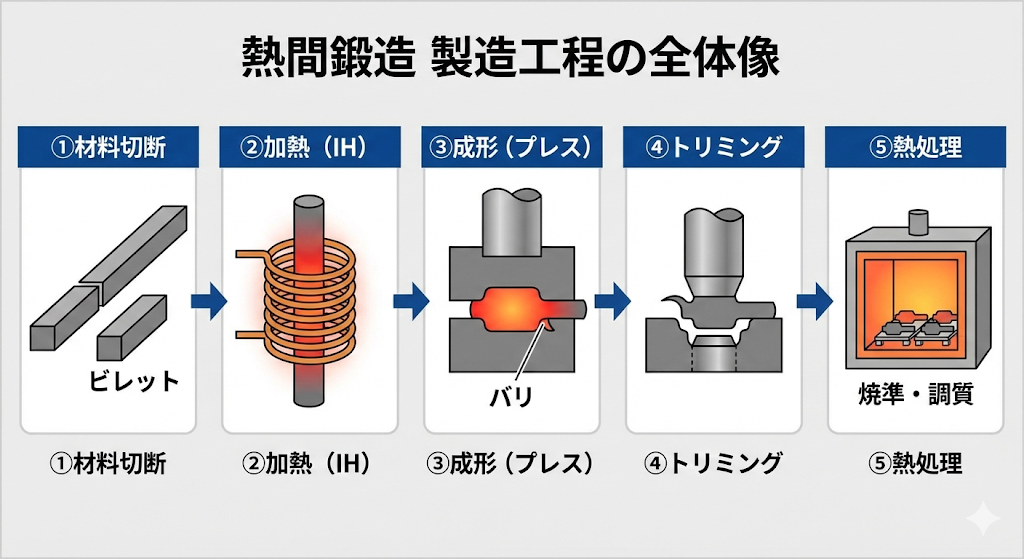

3. 製造工程の全体像と重要ポイント

熱間鍛造のラインは、単なるプレス機だけでなく、加熱装置や搬送装置が連結されたシステムです。

① 材料切断（Billet Shearing）

長い丸棒（バー材）を、製品1個分の重量に合わせて切断します。これを「ビレット」と呼びます。

ここで重要なのは「重量管理」です。熱間鍛造は「閉塞鍛造（密閉型）」が多いため、材料が多すぎると金型が閉まりきらずにプレス機へ過負荷がかかり（オーバーロード）、少なすぎると欠肉（未充填）になります。公差±1〜2%程度の精度で切断します。

② 加熱（Heating）

高周波誘導加熱装置（IHヒーター）が主流です。

ガス炉に比べて急速加熱が可能で、始動時間が短く、温度制御も容易です。しかし、中心部まで均一に加熱されていないと、成形時に内部応力が発生し、製品の割れにつながります。

③ 成形（Forging）

通常、1発では最終形状になりません。いくつかのステージ（工程）を経ます。

  1. 据え込み（Upset）： ビレットを潰して太くし、スケールを剥離させます。
  2. 荒地（Bust / Blocker）： 大まかな形状を作り、材料を必要な場所に配分します。
  3. 仕上げ（Finish）： 最終的な金型形状に押し込み、細部まで充填させます。余分な材料は「バリ（Flash）」として外周にはみ出させます。

この「バリ」が重要です。バリが金型の合わせ目（パーティングライン）の狭い隙間（ランド）を通過する際の抵抗によって、金型内部の圧力が急上昇し、複雑な隅々まで材料が行き渡るのです（パッキング作用）。

④ トリミング（Trimming）

製品の外周についたバリを、抜き型で打ち抜きます。

熱いうちに行う「熱間トリミング」と、冷えてから行う「冷間トリミング」があります。

⑤ 熱処理とショットブラスト

鍛造上がりの組織（アズフォージ）を整えるために、焼準（ならし）や調質（焼入れ焼戻し）を行います。

最後にショットブラストで表面の酸化スケールを除去して完成です。

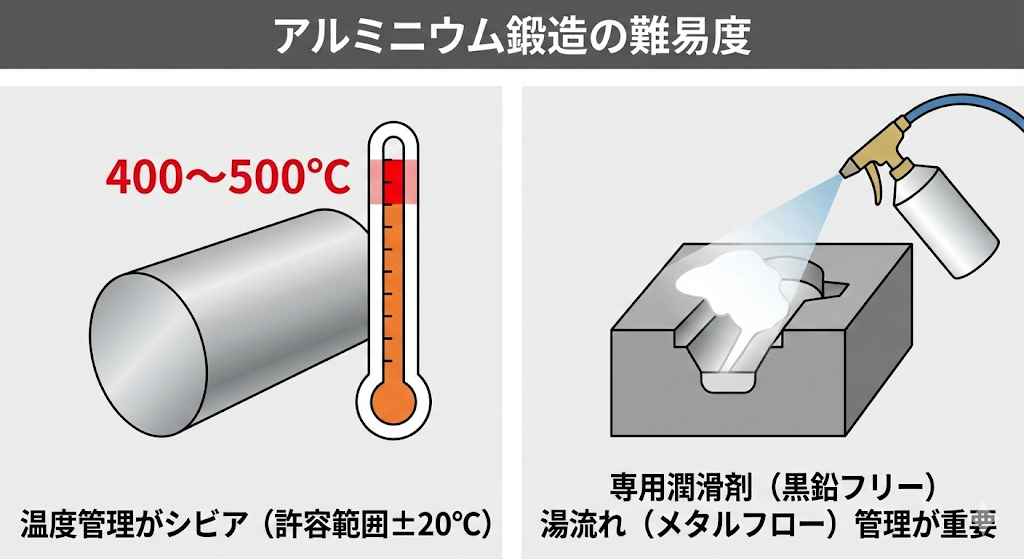

4. アルミニウム鍛造の台頭と難易度

近年、自動車の燃費向上（軽量化）やEVの航続距離延長のために、足回り部品（サスペンションアーム等）の「アルミ鍛造化」が急増しています。

鉄鋼とは違う難しさ

  • 温度管理がシビア： 鉄は約1200℃ですが、アルミ（6000系合金など）は400℃〜500℃で鍛造します。 アルミの融点は約660℃と低いため、温度が高すぎると組織が溶融して「バーニング（過焼）」を起こし、低すぎると変形抵抗が高すぎて割れます。許容範囲は±20℃程度しかありません。 厄介なのは、アルミは熱しても赤くならないため、目視で温度が判断できないことです。放射温度計による管理が必須です。
  • 潤滑剤の選定： 鉄では水溶性黒鉛が一般的ですが、アルミは凝着（焼き付き）しやすいため、専用の油性潤滑剤や、黒鉛を含まない白色潤滑剤を使用します。 スプレーの塗布量やタイミングが、湯流れ（メタルフロー）に直結します。

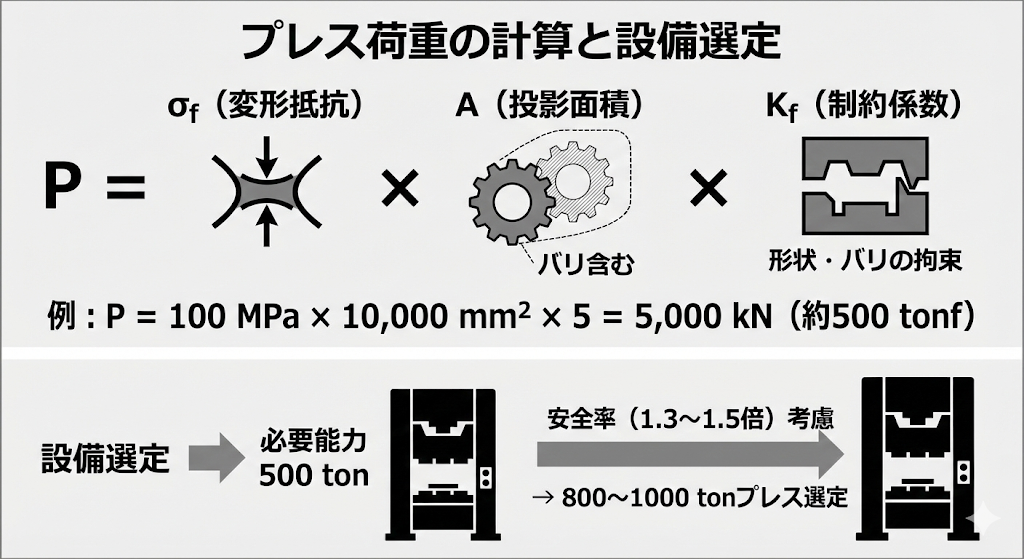

5. プレス荷重の計算と設備選定

「この製品を作るのに、何トンのプレス機が必要か？」これは生産技術者にとって最も重要な問いです。

能力不足のプレスを使えば、金型が底突きせず寸法が出ないばかりか、プレス機のフレームが破断する大事故になります。

鍛造荷重 P の計算式

P = \sigma_f \times A \times K_f

  • P：必要鍛造荷重 (N)
  • \sigma_f：材料の変形抵抗 (MPa) 温度とひずみ速度に依存します。熱間鋼（1100℃）で約80〜120 MPa程度。
  • A：投影面積 (mm²) バリ部分を含む、上から見た全投影面積です。
  • K_f：制約係数（形状係数） 形状の複雑さと、バリによる拘束の度合いを表します。
    • 単純な据え込み：1.2 〜 1.5
    • 一般的な型鍛造（バリあり）：3.0 〜 6.0
    • 精密密閉鍛造（バリなし）：5.0 〜 10.0 以上

【計算事例】

材質：S45C（熱間1150℃）、変形抵抗 \sigma_f = 100 \, MPa 製品形状：直径 \phi 100 \, mm のギアブランク（バリ含む投影面積 A = 10,000 \, mm^2） 制約係数： K_f = 5 （一般的な型鍛造）

P = 100 \times 10,000 \times 5 = 5,000,000 \, N

単位をトン（tonf）に換算します（ 1 \, tonf \approx 10 \, kN）。 5,000 \, kN \approx 500 \, tonf

したがって、最低でも500トンの能力が必要です。

安全率（偏心荷重や温度低下のリスク）を考慮して、一般的には 1.3倍〜1.5倍の能力を持つプレス機（この場合、800トン〜1000トンプレス）を選定するのが定石です。

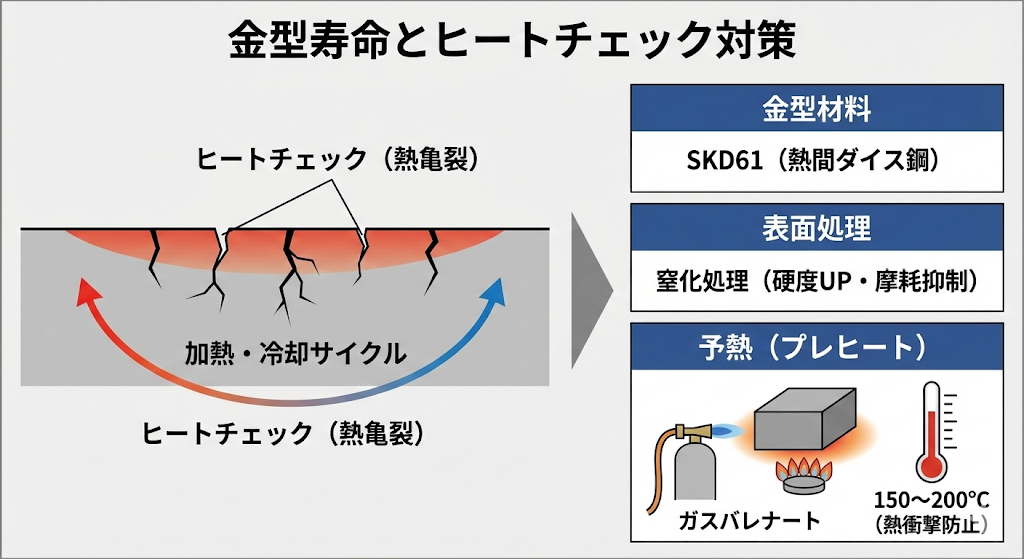

6. 金型寿命とヒートチェック対策

熱間鍛造において、金型は消耗品です。しかし、1個あたりの金型費（償却費）を下げるためには、1ショットでも長く持たせる必要があります。

主な損傷モード：ヒートチェック

加熱されたワーク（1200℃）と接触して表面温度が急上昇し、離型後にスプレー（水溶性潤滑剤）で急冷される。

この数秒間の「加熱・冷却サイクル」により、金型表面は膨張と収縮を繰り返し、亀の甲羅のような微細な熱亀裂（ヒートチェック）が発生します。

これが成長すると、製品表面に凸状の模様が転写されたり、そこから大きな割れにつながったりします。

金型材料と対策

  • SKD61（熱間ダイス鋼）： 標準的な材料です。靭性と耐熱性のバランスが良いです。硬度HRC45〜50程度で使用します。
  • 窒化処理： 表面硬度を上げ、摩耗と初期ヒートチェックを抑制します。
  • 肉盛り補修： 現場の知恵です。摩耗した部分を削り取り、耐熱合金（ステライト等）を溶接して再生します。新品を作るより安価で、かつ溶接部の方が母材より強くなることもあります。

【現場のエピソード】冬場の「朝一割れ」

金型にとって最悪のタイミングは、冬場の始業時（朝一番）です。

冷え切った金型（室温5℃など）に、いきなり1200℃の鉄を放り込んで叩くと、温度差による熱衝撃で「パカーン！」と派手な音を立てて金型が真っ二つに割れることがあります。

これを防ぐために、始業前にはガスバーナーや専用ヒーターで金型を予熱（プレヒート）し、最低でも150℃〜200℃まで温めておくのが、現場担当者の「朝の儀式」です。 予熱をサボると、数十万円の金型が一瞬でゴミになります。



7. メーカー選びと日本の鍛造業界

日本には世界に誇る鍛造メーカーが数多く存在します。発注先を選ぶ際は、そのメーカーの「得意なサイズ」と「設備」を見極める必要があります。

大手メーカー（アイチ製鋼、神戸製鋼所など）

数千トン〜1万トン級の巨大プレスを持ち、クランクシャフトや車軸ビームなどの大型部品を大量生産することに長けています。素材から一貫生産している場合も多く、材料開発力があります。

中堅・専門メーカー

特定の部品（等速ジョイント、ギア、アルミ足回りなど）に特化しています。 「ネットシェイプ（切削レス）」技術に磨きをかけ、歯車の歯形まで鍛造で出し切るような超精密熱間鍛造を得意とする企業もあります。

海外メーカーとの競争

単純形状品はコストの安い海外製にシフトしていますが、高強度材や複雑形状、アルミ鍛造などの難加工分野では、依然として日本の技術力が優位です。



8. 現場における調整のカンコツ

理論通りにいかないのが熱間鍛造です。現場で日々行われている微調整の一端を紹介します。

潤滑スプレーの「音」を聞く

金型に離型剤（水溶性黒鉛）を吹き付ける自動スプレー装置。 このノズルが詰まりかけていると、霧の粒子が粗くなり、冷却ムラや焼き付きの原因になります。

ベテランはスプレーの噴射音だけで「あ、3番ノズルが詰まり気味だ」と聞き分けます。 また、黒鉛は導電性があるため、制御盤内に入り込んでショートを引き起こす厄介者でもあります。

現場の床も壁も作業着も真っ黒になりますが、この黒鉛こそがスムーズな鍛造を支えています。

バリ厚管理による荷重コントロール

プレス荷重が上限ギリギリで、機械が止まりそうな時。

現場では、金型の合わせ面（ストップブロック）の高さを調整し、あえて「バリを厚く」することがあります。バリを厚くすると、材料が外に逃げやすくなり、内圧（＝鍛造荷重）が下がります。

製品寸法の許容範囲内でバリ厚を調整し、プレス機の能力内に収める。これは教科書には載っていない、現場の生き残り術です。



9. まとめ

熱間鍛造は、決して「枯れた技術」ではありません。

  • EV化に伴うアルミ鍛造の需要拡大。
  • CAE解析（シミュレーション）による試作レス化。
  • サーボプレスの導入による成形速度のコントロール。

これらにより、より高精度に、より軽量な部品を作ることが可能になっています。 冷間鍛造ほどの精度はなくとも、熱間鍛造でしか出せない「強さ」と「形状自由度」は、安全性が求められる輸送機器において代替不可能な価値を持ちます。
