カルマン渦とは｜電線が風で鳴る理由をやさしく解説

機械工学 機械工学-プロセス

強い風が吹く日、頭上の電線が「ヒューヒュー」と鳴る音を聞いたことはありませんか？

あるいは、穏やかな川の流れの中に杭を立てたとき、その下流に規則正しく交互に渦が生まれ、流れていく様子を見たことがあるでしょう。

一見すると自然界が描く美しい幾何学模様ですが、私たちエンジニアの視点で見ると、この渦はプラントの配管を破壊する「悪魔」にも、流量を正確に測る「天使」にもなり得る、極めて二面性を持った存在です。



これらはすべて「カルマン渦（Kármán Vortex）」と呼ばれる流体現象です。

実際の製造現場や設備設計においてこの現象を甘く見ると、巨大な煙突の倒壊や、配管内に挿入した温度計（保護管）の金属疲労による折損といった、工場の操業停止に直結する重大なトラブルを引き起こします。

逆に、この性質を正しく計算して設計に落とし込めば、トラブルを未然に防ぐだけでなく、可動部を持たない高耐久な流量計を作り出すことも可能です。



本記事では、カルマン渦の発生メカニズムといった基礎から、現象を支配する「レイノルズ数」と「ストローハル数」の物理的意味、そして実務で最も恐れられる「ロックイン（共振）現象」への対策までを徹底解説します。

ASME規格などに基づく実践的な防振設計の考え方も交え、目に見えない流体の振動を科学的に制御するための必須知識を余すところなくお伝えします。

1. カルマン渦（Kármán Vortex）とは？

カルマン渦とは、流体（気体や液体）の中に円柱状の物体（抗力物体）を置いたとき、その物体の下流側に交互に発生し、列をなして流れていく規則正しい渦のことです。

全体として「カルマン渦列（Kármán Vortex Street）」と呼ばれます。

雲の衛星写真で、孤島の風下に見事な渦の列が映し出されることがありますが、あれも地球規模で発生しているカルマン渦です。



歴史的背景と名前の由来

この現象自体は、レオナルド・ダ・ヴィンチのスケッチにも描かれているほど古くから知られていました。

しかし、なぜ不規則な乱流にならず、あのような整然としたパターンを作るのか、その安定性を理論的に解明したのは、ハンガリー出身の航空力学者、セオドア・フォン・カルマン（Theodore von Kármán）です。

1911年、彼は助手が行っていた水槽実験で、円柱の後ろにできる渦がある特定の条件下で安定して交互に発生することに気づきました。

そして、渦の配置がある比率（渦の間隔と列の間隔の比）を満たすときだけ、この渦列が数学的に安定して存在し続けることを証明したのです。この功績により、彼の名をとって「カルマン渦」と呼ばれるようになりました。



なぜ「交互」にできるのか？（発生プロセス）

流れの中に物体があると、流体は物体の表面に沿って流れますが、裏側に回り込む際に追従しきれなくなり、表面から剥がれます（剥離）。

この剥離した流れ（せん断層）が丸まり、渦となります。



もし、物体の上下（左右）から同時に対称に渦ができれば、それは互いに打ち消し合って消えてしまうか、単なる乱れになります。

しかし、実際の流体には必ず「ゆらぎ」があり、わずかでもバランスが崩れると、片側の渦が先に成長します。

片側の渦が成長して大きくなると、反対側の流れを押し込むような作用が働き、今度は反対側から渦が生まれようとします。これがシーソーのように交互に繰り返されることで、千鳥足状（ジグザグ）に並んだ渦の列が形成されるのです。



この規則正しさは驚くべきもので、流速が一定であれば、まるでメトロノームのように正確なリズム（周波数）で渦が放出され続けます。



2. 発生のメカニズム：レイノルズ数との関係



すべての流れでカルマン渦が発生するわけではありません。

粘り気の強い蜂蜜の中や、逆に超高速のジェット気流の中では、綺麗な渦列は見られません。

発生するかどうかを決定づけるのが、流体力学の最重要指標である「レイノルズ数（Reynolds Number, Re）」です。



レイノルズ数の定義と物理的意味

レイノルズ数 Re は、流体の「慣性力（勢い）」と「粘性力（ネバネバ）」の比を表す無次元数です。



Re = \dfrac{\text{慣性力}}{\text{粘性力}} = \dfrac{v D}{\nu} = \dfrac{\rho v D}{\mu}



ここで、

・ v ：流体の平均流速 [\text{m/s}]

・ D ：物体の代表長さ（円柱なら直径） [\text{m}]

・ \nu （ニュー）：動粘性係数 [\text{m}^2/\text{s}]

・ \mu （ミュー）：粘性係数 [\text{Pa} \cdot \text{s}]

・ \rho （ロー）：流体密度 [\text{kg/m}^3]



この式が意味するのは、「大きくて速い流れ（ v, D大）」ほど慣性力が強く、レイノルズ数が大きくなり、「小さくて遅い、またはドロドロした流れ（ \mu大）」ほど粘性力が強く、レイノルズ数が小さくなるということです。

粘性力は流れの乱れを抑え込んで整列させようとし、慣性力は流れを乱して渦を作ろうとします。このバランスでフローパターンが変わります。

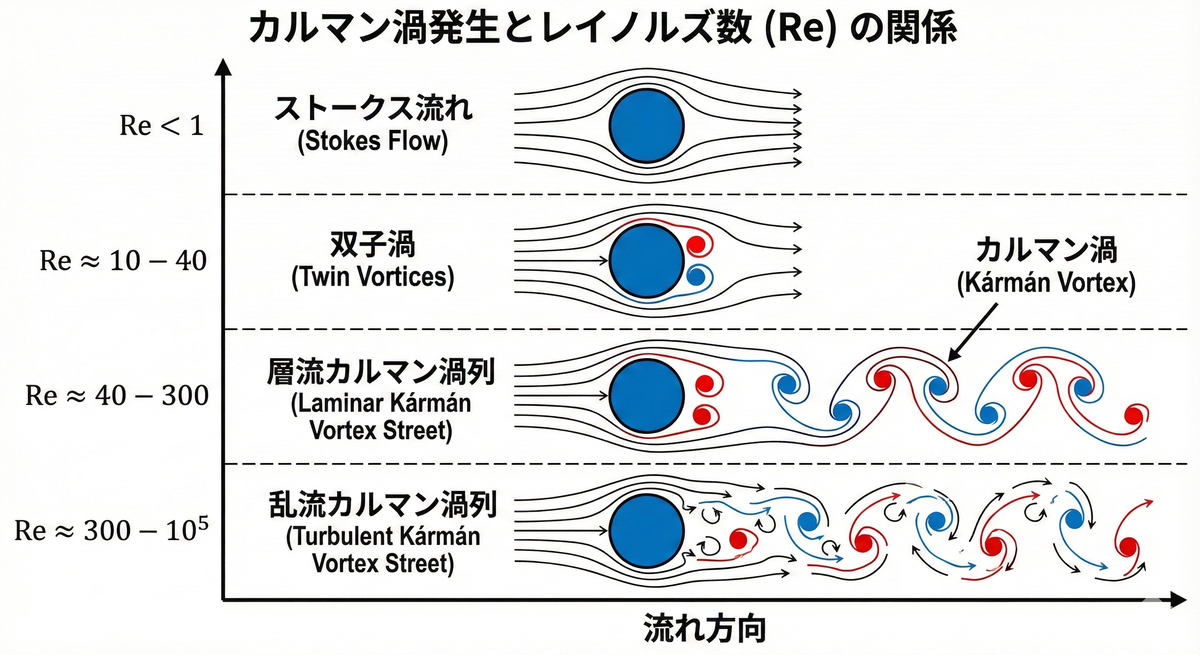

レイノルズ数による流れの変化（フローパターン）

円柱周りの流れは、 Re の大きさによって劇的に変化します。



① Re < 1 （ストークス流れ）

粘性が支配的。流体は円柱の表面にへばりつくように流れ、剥離も渦も発生しません。



② Re \approx 10 \sim 40 （双子渦）

慣性力が強くなり、流れが裏側に回りきれずに剥離します。円柱のすぐ後ろに、2つの対称な渦（双子渦）が発生しますが、これらは定常的にその場に留まり続けます。



③ Re \approx 40 \sim 300 （層流カルマン渦列）

双子渦が不安定になり、交互にちぎれて下流へと流され始めます。非常に規則正しく美しいパターンを描きます。



④ Re \approx 300 \sim 10^5 （亜臨界領域）

設備設計において最も遭遇しやすく、重要な領域です。渦自体は乱流化して崩れ始めますが、放出される周期（周波数）は依然として規則的で安定しています。工場内の配管、煙突、電線などは、ほとんどがこの領域に含まれます。



⑤ Re > 10^5 （臨界・超臨界領域）

慣性力が強すぎて流れが完全に乱流化し、規則的なカルマン渦は一度崩壊してランダムになります（ドラッグクライシス）。



3. 渦の周波数を求める：ストローハル数



実務の設計現場で最も重要なのは、「渦ができるかどうか」よりも、「1秒間に何回、渦が発生するか（対象物を何ヘルツで揺らすか）」を正確に知ることです。

この渦放出周波数 f を決定する無次元数が「ストローハル数（Strouhal Number, St）」です。



ストローハル数の公式

St = \dfrac{f D}{v}

これを変形すると、私たちが知りたい周波数 f を求める式になります。

f = \dfrac{St \cdot v}{D}

ここで、

・ St ：ストローハル数（無次元数）

・ f ：渦放出周波数 [\text{Hz}]

・ D ：物体の幅（円柱直径） [\text{m}]

・ v ：流速 [\text{m/s}]



ストローハル数の値：魔法の数字「0.2」

円柱の場合、広いレイノルズ数領域（ Re = 10^3 \sim 10^5）において、ストローハル数は驚くほど一定の値をとることが実験的に知られています。

St \approx 0.2

この「0.2」という数字は、流体を扱う機械設計者にとって円周率（ 3.14）と同じくらい重要な定数です。これさえ覚えておけば、風速や流速から即座に加振周波数を概算できるからです。

※角柱（正方形）の場合は St \approx 0.13 \sim 0.15 となり、流れの剥離点が固定されるため、渦の発生周期が長くなる（周波数が低くなる）傾向があります。



4. 実践計算事例：電線の風切り音

なぜ強風の日に電線が鳴るのか、そしてその音の高さはどれくらいなのか、現場で行うような概算計算で確かめてみましょう。



条件

・電線の直径： D = 10 \text{mm} = 0.01 \text{m}

・風速： v = 15 \text{m/s} （台風並みの強い風）

・動粘性係数（空気）： \nu \approx 1.5 \times 10^{-5} \text{m}^2/\text{s}



Step 1：レイノルズ数の確認

まず、計算の前提として、カルマン渦が発生する領域かどうかを確認します。



Re = \dfrac{v D}{\nu} = \dfrac{15 \times 0.01}{1.5 \times 10^{-5}} = \dfrac{0.15}{0.000015} = 10,000



Re = 10^4 です。亜臨界領域（ 10^3 \sim 10^5）のど真ん中ですので、ストローハル数 St = 0.2 が適用できることが確認できました。



Step 2：周波数 f の計算

ストローハル数の公式に値を代入します。

f = \dfrac{St \cdot v}{D} = \dfrac{0.2 \times 15}{0.01} = \dfrac{3}{0.01} = 300 \text{Hz}

答え：300Hz



300Hzという周波数は、音階で言うと中央の「ミ（E4）」から「ファ（F4）」付近の音程です。これが、電線が「ヒュー」と鳴る音（エオルス音）の正体です。

もし風速が2倍の 30 \text{m/s} になれば、周波数も2倍の 600 \text{Hz} になり、より高い「キーン」という音に変わります。

電線が太くなれば分母が大きくなるため周波数は下がり、「ゴー」という低い音になります。



5. 恐怖の共振：ロックイン現象（Lock-in）と設計上の教訓

単に音が鳴るだけなら風情で済みますが、プラント設備や構造物にとっては破壊的なエネルギーとなります。

渦が放出されるとき、物体にはその反作用として、流れと直角方向（横方向）に変動する揚力（リフト）が働きます。これを「流体力学的加振力」や「渦励振」と呼びます。



固有振動数との一致

すべての構造物（橋、煙突、配管、センサープローブ）には、形状や剛性によって決まる「揺れやすいリズム」である「固有振動数 f_n」があります。

もし、流速がたまたまある速度になり、カルマン渦の放出周波数 f が、この固有振動数 f_n と一致してしまったらどうなるでしょうか？

f \approx f_n

このとき、「共振（Resonance）」が発生し、構造物は小さな力でも増幅され、破壊的な振幅で揺れ始めます。



ロックイン（引き込み）現象の恐ろしさ

さらに現場を悩ませるのが「ロックイン（Syncronization）」現象です。

通常、渦の周波数は流速に比例して変化します。

しかし、一度共振が始まって構造物の振幅が大きくなると、渦の発生タイミングが構造物の揺れに支配され、同期してしまうのです。

つまり、流速が多少上下に変動しても、渦の周波数 f は構造物の固有振動数 f_n に固定（ロック）されてしまいます。

これにより、幅広い流速域で共振状態が維持され、振幅は減衰することなく増大し続けます。これが高サイクル疲労による破断や、座屈による倒壊といった破局的な事故を招きます。



有名な事例とASME規格の重要性：モンジュ高速増殖炉事故

1995年、日本の高速増殖炉「もんじゅ」で発生したナトリウム漏れ事故の直接的な原因は、このカルマン渦によるロックイン現象でした。

配管内に挿入された温度計の保護管（サーモウェル）が、流れる液体ナトリウムによって発生したカルマン渦と共振を起こし、高サイクル疲労によって折れ、そこからナトリウムが漏洩したのです。

現在、プラント設計の世界では、このような事故を防ぐために「ASME PTC 19.3 TW」という厳格な国際規格が設けられています。

配管に挿入する保護管を設計する際は、必ずこの規格に基づき、想定される流速においてカルマン渦による共振が発生しないよう、固有振動数を厳密に計算・評価することが義務付けられています。



6. 応用技術：カルマン渦流量計

一方で、この「流速と周波数が比例する」という性質を逆手に取り、生産現場のインフラとして大活躍している計測機器が「カルマン渦流量計」です。

配管の中に、あえて渦を発生させるための柱（渦発生体：ブラフボディ）を設置し、その下流で渦の数を数えることで流量を測定します。



測定原理と計算式

ストローハル数の式 f = \dfrac{St \cdot v}{D} を変形すると、流速 v は周波数 f に比例することがわかります。

v = \dfrac{f D}{St} = K \cdot f

ここで、 D （柱の幅）と St （約0.2）は既知の定数です。

つまり、発生した渦の数（周波数 f）を圧電素子などでカウントしさえすれば、流体の密度や温度に関係なく、流速 v が求まるのです。あとは配管断面積 A を掛ければ、体積流量 Q = A v が得られます。



現場で重宝される理由（メリット）

・可動部がない： タービン流量計のような羽根車がないため、異物による摩耗や固着がなく、メンテナンスフリーで長寿命です。

・圧力損失が少ない： オリフィス流量計のような大きな絞りがないため、ポンプのエネルギーロスを抑えられます。

・汎用性が高い： 工場の冷却水、エアー配管、高温の蒸気ラインまで、幅広い流体に1つの原理で対応可能です。

ただし、流速があまりにも遅い低流量域では渦が安定して発生しないため、測定下限値が存在するという弱点もあります。



7. 実務におけるカルマン渦への対策手法

構造物やプラント設備の設計において、カルマン渦による振動（渦励振）を防止するための具体的なアプローチを紹介します。

① 固有振動数をずらす（高剛性化）

最も基本的かつ確実な対策です。

設計段階で、予想される最大流速における渦周波数 f を計算し、構造物の固有振動数 f_n をそれよりも十分に高く（一般的には2倍以上）設定します。

具体的には、構造物の直径を太くする、肉厚を増やす、サポート（支持間隔）を短くして剛性を上げるといった手法が取られます。



② 空力的対策：形状の工夫

渦の発生そのものを抑制するか、あるいは渦が規則正しく放出されるタイミング（位相）を乱して力を分散させる方法です。



らせん突起（スクルートン螺旋 / Helical Strakes）

工場の高い煙突によく巻き付けられている「螺旋状のフィン（突起）」は飾りではありません。

円柱に突起を付けることで、高さ方向によって渦が剥離するポイントを強制的にズラしています。これにより、煙突全体を「せーの」で揺らすような揃った力（相関のある加振力）が働かなくなり、振動が劇的に抑制されます。



フェアリング（整流カバー）

円柱の後ろに流線型のカバーを取り付け、断面を飛行機の翼のような涙滴型にします。流れの剥離そのものを抑え、渦を作らせない方法で、海中のパイプラインなどで採用されます。



③ 制振装置（ダンパー）の設置

形状変更が困難な場合、構造物の内部や外部に揺れを吸収・減衰させる装置を取り付けます。

TMD（Tuned Mass Damper：チューンド・マス・ダンパー）などが代表的で、重りをバネで吊るし、本体と逆位相で揺らすことで振動を相殺します。



8. 最新の解析技術：CFD（数値流体力学）による予測

カルマン渦は「非定常（時間とともに変化する）」現象であるため、複雑な形状の構造物や、複数の配管が隣接しているようなケースでは、単純な手計算だけでは予測しきれません。

そこで、現代の高度な設計ではコンピュータシミュレーション（CFD）が不可欠となっています。



特に、「LES（Large Eddy Simulation）」などの高解像度な乱流モデルを用いることで、微細な渦の生成・消滅プロセスや、構造物との連成振動（流体構造連成解析：FSI）をバーチャル空間で視覚的かつ定量的に再現できるようになりました。

「この風速のとき、どれくらいの振幅で揺れるのか」「対策としてフィンを付けたら、応力は許容値に収まるのか」といった検討を事前に行うことが、現代エンジニアリングの標準プロセスとなっています。



まとめ

カルマン渦は、流体の中に棒が一本あるだけで発生する、極めて普遍的かつ強力な物理現象です。



・原理： 物体背後の流れの剥離によって、交互に渦が放出される。

・条件と計算： レイノルズ数で発生条件が決まり、周波数はストローハル数 St \approx 0.2 を用いて f = 0.2 v / D で概算できる。

・リスク： 渦周波数と固有振動数が一致すると「共振（ロックイン）」し、ASME基準等でも警戒される破壊事故に至る。

・応用と対策： その規則性を利用して高耐久な「流量計」として活用する一方、煙突などではらせん突起や剛性向上による防振対策が必須となる。



「たかが空気、たかが水」と侮ってはいけません。

その流体が持つ固有のリズム（周波数）を読み切り、計算に基づいた確実な防振設計を行うことこそが、強靭で安全な設備を生み出すためのエンジニアの腕の見せ所です。
