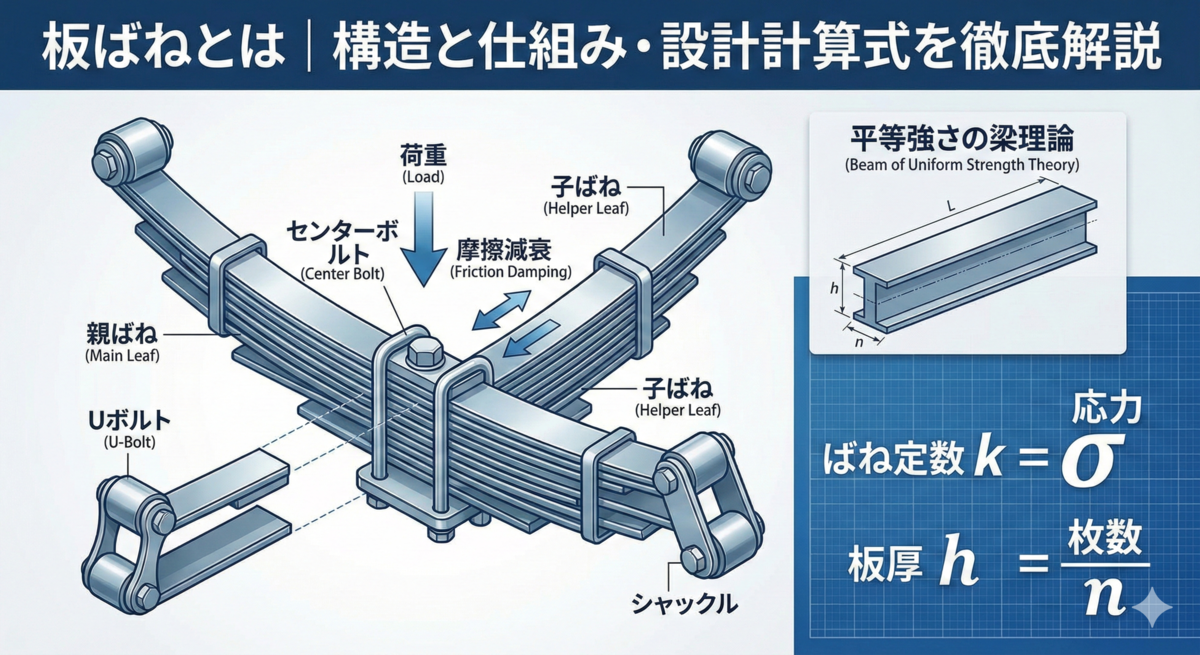

板ばねとは｜構造と仕組み・設計計算式を徹底解説

機械工学 機械工学-材料

「トラックやバスの後ろ足には、なぜ何枚もの鉄板が重ねられているのか？」

最新の高級車が空気ばね（エアサス）や複雑なマルチリンク式サスペンションを採用する一方で、過酷な現場で働くトラックや、一部のオフロード車は、頑なに「板ばね（Leaf Spring）」を使い続けています。

一見すると古臭い技術に見えるかもしれません。

しかし、そこには「一本のばねで、車重を支え、振動を減衰し、さらにアームとしての位置決めも行う」という、究極の機能美と合理性が隠されています。

本記事では、板ばねの歴史と構造から、独特の「内部摩擦」による減衰メカニズム、平等強さの梁（はり）理論に基づいた設計計算、そして現代における複合材料（FRP）への進化までを網羅的に解説します。

単純な鉄板の重なりに見えるその隙間には、材料力学の粋（すい）が詰まっています。

1. 板ばね（リーフスプリング）とは？

最も原始的で、最も合理的なサスペンション

板ばね（リーフスプリング）とは、帯状の鋼板（リーフ）を、長さの異なる順に幾重にも重ね合わせ、弓なりに湾曲させたばねのことです。

その歴史は自動車が誕生する遥か以前、中世ヨーロッパの馬車の時代にまで遡ります。当時の石畳の路面からの衝撃を和らげるために考案されたこの技術は、蒸気機関車、T型フォードを経て、現代の最新鋭物流トラックに至るまで、その基本構造をほとんど変えることなく受け継がれています。

コイルばね（螺旋状のばね）が「点」で荷重を受けるのに対し、板ばねは「面」と「梁全体」で荷重を受け止めるため、極めて高い耐荷重性能を持ちます。これが、重量物を運搬する車両において板ばねが絶対的なシェアを誇る最大の理由です。



サスペンションとしての3つの役割：「三位一体」の機能美

自動車のサスペンション（懸架装置）には、一般的に以下の3つの機能が求められます。

1. 支持機能（Spring）：車重を支え、衝撃を吸収する。

2. 減衰機能（Damper）：発生した振動を速やかに収束させる。

3. リンク機能（Linkage）：車輪や車軸の位置を前後左右に保持し、駆動力や制動力を車体に伝える。



現代の乗用車（ダブルウィッシュボーン式やストラット式など）では、これらを「コイルスプリング」「ショックアブソーバー」「サスペンションアーム（ロアアーム・アッパーアーム・ラテラルロッド）」といった多数の独立した部品が分担しています。これにより、乗り心地やハンドリングを個別にチューニングできるメリットがありますが、部品点数が膨大になり、重量とかさばり（スペース効率の悪さ）、そしてコスト増を招きます。

対して板ばねは、これら3つの機能をたった一つの部品で完結させています。

・弾性支持：鋼板の「曲げ弾性」で車重を支える。

・自己減衰：重ね合わせた板同士の「板間摩擦」で振動エネルギーを熱に変える。

・アクスル保持：板自体の高い水平剛性で車軸（アクスル）を保持し、アームを不要にする。



この「部品点数の少なさ」と「圧倒的な堅牢性」、そして「万が一1枚折れても走行不能にはならない（冗長性）」こそが、過酷な環境で稼働するトラック、ダンプカー、そして軍用車両が板ばねを手放せない最大の理由なのです。

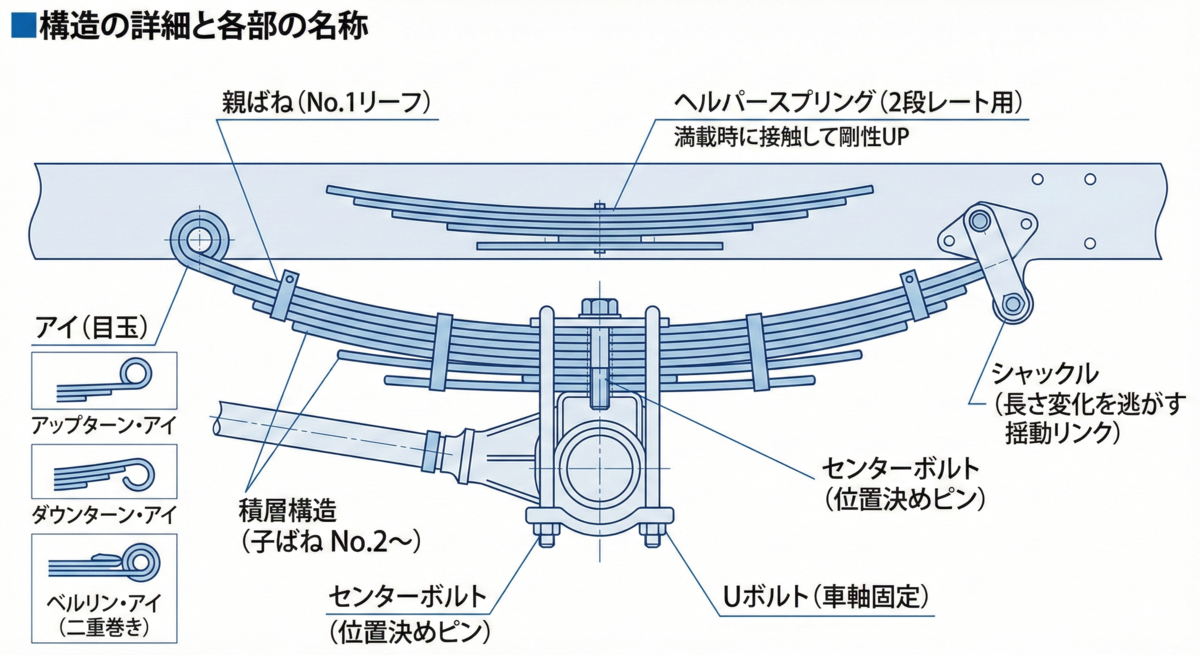

2. 構造の詳細と各部の名称

板ばねは一見単純な鉄板の束に見えますが、それぞれの部位には工学的な意味があり、目的に応じて様々な形状が使い分けられています。



親ばね（Main Leaf）とアイ（Eye）の形状

一番長く、両端に車体取り付け用の丸い輪っか（目玉）がある板を「親ばね（No.1リーフ）」と呼びます。

この「目玉」の部分を「アイ（Eye）」と呼びますが、この巻き方にも種類があります。



・アップターン・アイ（Upturn Eye）：端部を上向きに巻いたもの。シャックルピンの位置が高くなり、最低地上高を稼ぎやすい。

・ダウンターン・アイ（Downturn Eye）：端部を下向きに巻いたもの。最も一般的。

・ベルリン・アイ（Berlin Eye）：No.2リーフ（2番目の板）も一緒に巻いてアイを二重構造にしたもの、あるいはNo.2リーフがアイの根元までサポートする形状。万が一No.1リーフがアイの根元で折損しても、No.2リーフが車軸の脱落を防ぐ（フェイルセーフ）構造になっている軍用車やオフロード車向けの仕様です。



積層構造とクリップ（Clip）

親ばねの下に重なる短い板を、順にNo.2、No.3...と呼びます。

これら全体を束ねたものを「積層板ばね（Laminated Leaf Spring）」と言います。

板同士は中央のセンターボルトで固定されていますが、端の方は自由になっています。

しかし、車体が跳ね上がってばねが伸びきったとき（リバウンド時）、下の板が上の板から離れてバラバラになってしまうと、板同士が叩き合って騒音を出したり、本来のばね定数を発揮できなくなったりします。

これを防ぐために、板の途中をカシメて束ねておく金具を「クリップ（リバウンドクリップ）」と呼びます。

クリップの内側にはゴムや樹脂のダンパーが入っており、金属音の発生を防いでいます。



ヘルパースプリング（Helper Spring）の役割

トラックなどの貨物車では、空荷のときと満載のときで、車重が2倍以上変わることも珍しくありません。

もし満載時に合わせた硬いばねを付けると、空荷のときは硬すぎて跳ねてしまいます。

逆に空荷に合わせると、満載時に底付きしてしまいます。

これを解決するのが「ヘルパースプリング」です。

メインの積層ばねの上に、隙間を空けて別の板ばねセットが載せられています。

空荷時はメインばねだけで柔らかく支え、荷物を積んで沈み込むと、上のヘルパースプリングがブラケットに接触して働き始め、バネ定数がガツンと上がる「2段レート（可変バネ定数）」を実現します。



センターボルト（Center Bolt）の重要性

重ねた板ばねがズレないよう、中央で締め付けているボルトです。

しかし、このボルトの真の役割は「車軸との位置決めピン」です。

車軸（ホーシング）の台座には穴が開いており、そこにセンターボルトの頭が嵌まることで、車軸が前後左右にズレるのを防いでいます。

整備不良でUボルトが緩むと、加減速のたびに剪断力がセンターボルトにかかり、やがて破断します（通称「センボが飛ぶ」）。

こうなると車軸が勝手に前後に動き出し、直進安定性が失われるどころか、最悪の場合は車軸ごと脱落する大事故に繋がります。



シャックル（Shackle）とジオメトリ

板ばねはたわんで平らになると、直線距離（スパン）が伸びます。

そのため、車体への取り付け点は、片方をピン固定（ピボット）、もう片方を揺動可能なリンク（シャックル）にする必要があります。

このシャックルの取り付け角度は、サスペンションジオメトリに大きな影響を与えます。

シャックルの傾きによって、旋回時の「ロールステア（車体が傾くと勝手にタイヤの向きが変わる現象）」の特性を変えることができるため、設計者はシャックル角度を詳細に計算して操縦安定性をチューニングしています。

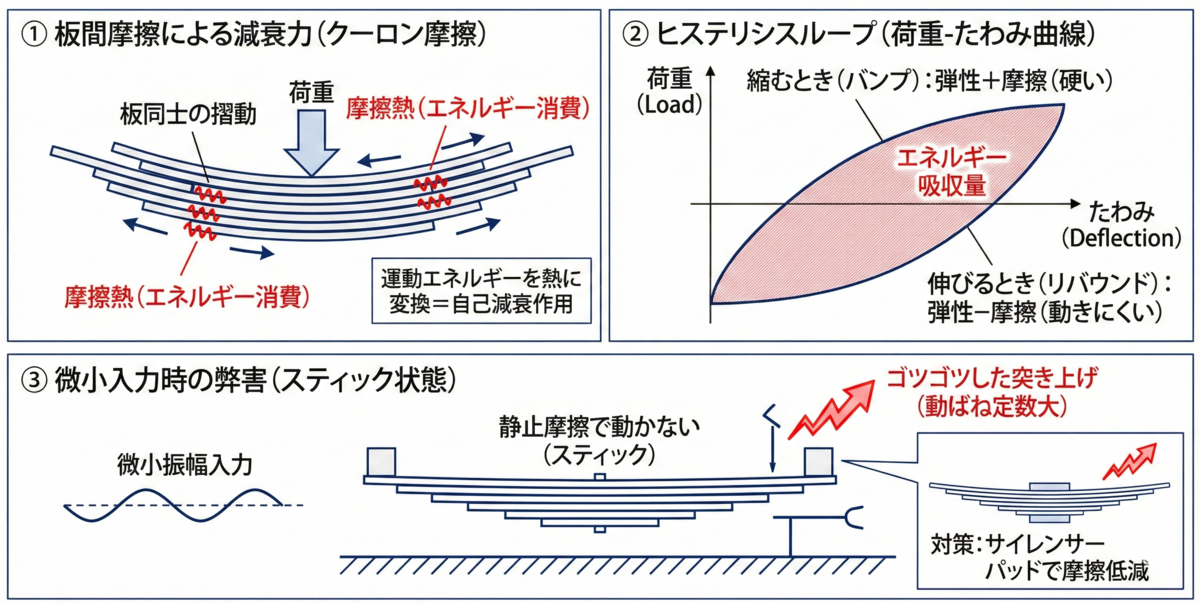

3. 物理メカニズム：摩擦が生む「減衰力」と弊害

クーロン摩擦による自己減衰

板ばね最大の特徴であり、メリットでもあり最大の欠点でもあるのが「板間摩擦（Inter-leaf Friction）」です。

ばねがたわむ（反りが変わる）とき、重なり合った板同士は曲率の違いから、わずかに長手方向にズレながら摺動（スライド）します。

何トンもの荷重がかかった状態で金属同士が擦れ合うため、接触面には強力な「クーロン摩擦（固体摩擦）」が発生します。



この摩擦力は、運動エネルギーを熱エネルギーに変換して消費します。

つまり、板ばね自体が摩擦ダンパー（ショックアブソーバー）の役割を果たすのです。

古い馬車やT型フォードにはオイルダンパーが付いていませんでしたが、それは板ばねの摩擦だけで振動を十分に減衰できていたからです。

現在でも、板ばね式のリアサスを持つトラックのショックアブソーバーは、コイルサス車に比べて容量が小さかったり、減衰力が低めに設定されていたりしますが、これは板ばね自身の減衰力を計算に入れているためです。



ヒステリシスループと動ばね定数

荷重とたわみの関係をグラフに描くと、行き（縮むとき）と帰り（伸びるとき）で通るルートが異なり、ループ（輪）を描きます。

これを「ヒステリシスループ」と呼びます。



・縮むとき（バンプ）： \text{ばねの弾性反発力} + \text{摩擦抵抗} = \text{見かけ上硬くなる}

・伸びるとき（リバウンド）： \text{ばねの弾性反発力} - \text{摩擦抵抗} = \text{見かけ上動きにくくなる}



このループの面積が、1サイクルで吸収されたエネルギー量を表します。

しかし、この摩擦特性は「微小振幅」に対しては悪さをします。

高速道路の継ぎ目のような、振幅が小さく周波数の高い入力に対しては、「静止摩擦力」が勝ってしまい、板同士が滑らずに一体の剛体棒のように振る舞います（スティック状態）。

このとき、ばね定数は設計値よりも遥かに高い「動ばね定数」となり、ゴツゴツとした突き上げ衝撃を車体に伝えてしまいます。



サイレンサーパッドによる摩擦制御

この「微小入力時の乗り心地の悪さ」を解消するために、現代の乗用車（ハイエースや商用バンなど）の板ばねには、板の先端部分に樹脂製の「サイレンサーパッド」や、板の間に「フリクションシート」と呼ばれるスペーサーが挟み込まれています。

これにより、金属同士の直接接触を避けて摩擦係数を適正化し、滑り出しをスムーズにすることで、フリクション（初期作動の渋さ）を低減し、乗り心地を改善しています。



4. 力学理論：平等強さの梁と「ニップ」

なぜ板ばねは、一枚の分厚い板ではなく、何枚も重ねた階段状の形状をしているのでしょうか。

ここには材料力学の「平等強さの梁（Beam of Uniform Strength）」の理論と、板ばね特有の「ニップ（予圧）」という高度な設計思想が生きています。

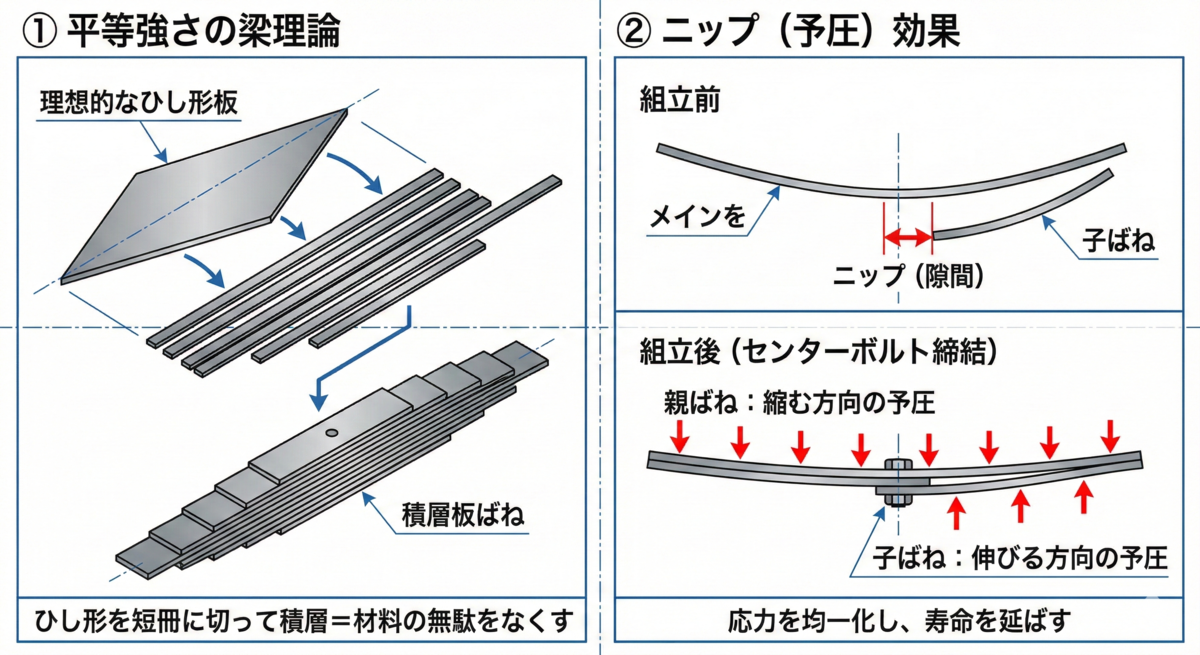

ひし形の板理論

中央に集中荷重がかかる単純支持梁を考えます。

このとき、曲げモーメント M は荷重点である中央が最大で、支点である両端に行くほど直線的に減少してゼロになります。

もし、幅も厚みも一定の長方形の板を使うと、中央は応力が高く、端に行くほど応力が低い（材料が余っている）という無駄な状態になります。



材料の無駄をなくし、梁の全長にわたって表面曲げ応力 \sigma が一定になるように設計された形状を「平等強さの梁」と呼びます。

厚みを一定とした場合、理想的な平面形状は、上から見ると2つの三角形を合わせた「ひし形（ダイヤモンド型）」になります。



ひし形を短冊に切って再構成する

しかし、ひし形の板は幅が広すぎて、車の下に収まりません。

そこで、このひし形を縦に短冊状に等幅で切り分け、それを長さ順に積み重ねるとどうなるでしょうか？

長さの異なる長方形の板が階段状に重なった形、すなわち「積層板ばね」の形状になります。

つまり、積層板ばねとは、「理想的なひし形の梁を、実用的な幅に再構成したもの」なのです。

これにより、全体の重量を最小限に抑えつつ、全体が均一にしなってエネルギーを吸収する高効率なばねが完成します。



ニップ（Nip）：応力の均一化技術

単純に同じ曲率（反り）の板を重ねただけでは、実は問題が発生します。

曲げモーメントの分布上、一番長い「親ばね」に最も大きな応力がかかり、短い板ほど遊んでしまうのです。

これでは、一番重要な親ばねが最初に折れてしまいます。



これを防ぐために、製造時に「短い板ほど、反り（曲率半径）をきつく作る」という工夫がなされています。

これらをセンターボルトで無理やり締め付けて組み立てると、

・親ばね（長い板）：下の板に引っ張られて、あらかじめ「縮む方向（荷重と逆方向）」の予圧がかかる。

・子ばね（短い板）：上の板に押さえつけられて、あらかじめ「伸びる方向」の予圧がかかる。



この板ごとの隙間（組み立て前の反りの差）を「ニップ（Nip）」と呼びます。

この予圧効果（ニップストレス）により、実際に車両に荷重がかかったとき、親ばねにかかる引張応力が相殺されて低減され、逆に余裕のある子ばねが積極的に荷重を分担することになります。

結果として、全リーフの応力が均一化され、ばね全体の寿命が飛躍的に延びるのです。



5. 設計計算：公式と計算手順

実際に板ばねのバネ定数と発生応力を計算してみましょう。

ここでは、最も一般的な「半楕円体板ばね（Semi-elliptic Leaf Spring）」の積層タイプとして、JIS B 2710 に準拠した計算を行います。



基本公式

板ばねの設計には以下の公式を用います。



① ばね定数 k \text{N/mm}

荷重 P とたわみ \delta の関係から導かれます。

k = \dfrac{P}{\delta} = \dfrac{8 n E b h^3}{3 L^3} \times \eta



② 発生応力 \sigma \text{MPa}

曲げモーメント M = PL/4 と断面係数 Z = n b h^2 / 6 から導かれます。

\sigma = \dfrac{M}{Z} = \dfrac{3 P L}{2 n b h^2}



ここで、各変数の定義は以下の通りです。

・ n：板の枚数

・ E：ヤング率（ばね鋼 SUP材の場合： 206000 \text{MPa}）

・ b：板の幅 \text{mm}

・ h：板の厚さ \text{mm}

・ L：ばねのスパン（有効長さ＝目玉間距離） \text{mm}

・ P：設計荷重 \text{N}

・ \eta：補正係数（板の先端形状やUボルトの締め付け剛性、シャックルの傾きによる係数。通常0.90〜0.95程度を見込む）



※注：上記は全リーフが同じ板厚・板幅である場合の簡易式です。実際にはニップ応力や、親子ばねの合成、リーフごとの板厚違いなどを考慮した複雑なマトリクス計算が必要になります。



6. 計算事例：4トントラックのリアサスペンション

架空の小型トラックのリア用板ばねを設計してみましょう。

目標とするスペックを満たす板厚と枚数を決定するプロセスです。



設計条件

・片輪にかかる最大荷重（積載時＋衝撃）： P = 15000 \text{N} （約1.5トン）

・必要なばね定数（乗り心地と沈み込み量のバランス）： k = 150 \text{N/mm}

・ばねのスパン（シャックル間距離）： L = 1200 \text{mm}

・板の幅（ブラケット制約）： b = 70 \text{mm}

・使用する鋼材の許容曲げ応力（疲労限度考慮）： \sigma_{all} = 800 \text{MPa}（SUP9等）



Step 1：応力条件から板厚と枚数の関係を求める

まず、折れないための条件（強度）を確認します。

応力の式 \sigma = \dfrac{3 P L}{2 n b h^2} を変形し、未知数である n（枚数）と h（板厚）の関係を導きます。



800 \ge \dfrac{3 \times 15000 \times 1200}{2 \times n \times 70 \times h^2}

800 \ge \dfrac{54000000}{140 n h^2}

n h^2 \ge \dfrac{54000000}{140 \times 800} \approx 482



つまり、強度上は n h^2 \ge 482 を満たす組み合わせが必要です。



Step 2：ばね定数条件から絞り込む

次に、目標の硬さ（剛性）になる条件を確認します。

ばね定数の式 k = \dfrac{8 n E b h^3}{3 L^3} を用います（補正係数 \eta = 1.0 と仮定）。



150 = \dfrac{8 \times n \times 206000 \times 70 \times h^3}{3 \times 1200^3}

150 = \dfrac{115360000 n h^3}{5184000000}

150 \approx 0.02225 n h^3

n h^3 \approx \dfrac{150}{0.02225} \approx 6741



Step 3：連立して最適解を決定

得られた2つの条件式から、最適な h と n を探します。

1. n h^2 \ge 482 （強度の下限）

2. n h^3 \approx 6741 （目標の剛性）



式2を式1で割ると、おおよその板厚 h が見えてきます。

h = \dfrac{n h^3}{n h^2} \le \dfrac{6741}{482} \approx 13.98 \text{mm}



つまり、板厚は最大でも 14 \text{mm} 以下でないと、強度が保てない（厚すぎると表面応力が高くなりすぎて折れる）ことがわかります。

では、規格材である h = 13 \text{mm}、 11 \text{mm} の場合で枚数を計算してみましょう。



案A：板厚 h = 13 \text{mm} の場合

n = \dfrac{6741}{13^3} = \dfrac{6741}{2197} \approx 3.06 枚

→ 3枚だと少し柔らかく、4枚だと硬すぎる。



案B：板厚 h = 11 \text{mm} の場合

n = \dfrac{6741}{11^3} = \dfrac{6741}{1331} \approx 5.06 枚

→ 5枚重ねれば、ほぼ目標のばね定数になります。



強度チェック： n h^2 = 5 \times 11^2 = 5 \times 121 = 605

これは必要値 482 を十分に上回っており（安全率に余裕がある）、設計として成立します。



結論として、「板厚11mm、幅70mmのSUP9鋼板を5枚重ねる」という仕様が導き出されました。

実際の設計では、ここからさらに各リーフの長さを調整し、ニップ応力を計算して、疲労寿命を予測する詳細設計へと進みます。



7. 現代の板ばね：テーパーリーフと複合材料

伝統的な「多板ばね（Multi-leaf Spring）」は、重く、板間摩擦による乗り心地の悪化が課題でした。

これを解決し、現代の車両性能に追従するために生まれた技術を紹介します。



テーパーリーフスプリング（ロングテーパー）

従来の板ばねは、厚みが一定の板を重ねていました。

これに対し、1枚の板の中央を厚く、両端に行くほど薄くなるように圧延加工したものを「テーパーリーフ」と呼びます。

これにより、1枚の板単体で理想的な「平等強さの梁」に近い応力分布が得られます。

結果として、従来5〜8枚必要だった板を、わずか1枚〜3枚程度に減らすことができます。



メリット：

・摩擦の低減：板同士の接触面積が極小になる（あるいは接触しない）ため、フリクションがなくなり、コイルばね並みの滑らかな乗り心地が得られます。

・軽量化：鋼材の使用量が減り、バネ下重量の軽減に貢献します。

現在の大型観光バスや、ハイエースなどの最新商用車リアサスは、ほとんどがこのタイプに移行しています。



FRP製板ばね（コンポジットリーフ）

さらなる軽量化を目指し、鋼鉄の代わりに「ガラス繊維強化プラスチック（GFRP）」などの複合材料を用いた板ばねです。

繊維方向を長手方向に配向させることで、高い曲げ強度と柔軟性を両立させます。

シボレー・コルベット（スポーツカー）のリアサスペンション（横置きリーフ）や、メルセデス・ベンツ スプリンター、ボルボ XC90のリアサスなどに採用例があります。



特徴：

・圧倒的な軽量化：鋼鉄の約1/4〜1/5の重量。

・腐食フリー：錆びによる折損や固着がない。

・フェイルセーフ性：金属のように一気に破断せず、繊維が徐々に剥離する形で壊れるため、予兆を掴みやすい。

ただし、コストが鋼板の数倍〜十倍と高く、耐熱性（マフラーの熱害）やリサイクル性に課題があるため、トラック全般への普及には至っていませんが、EVトラックの航続距離延長技術として注目されています。



8. トラブルとメンテナンス：折損とワインドアップ

板ばねは頑丈ですが、メンテナンスフリーではありません。

現場で発生する特有のトラブルと、整備のポイントを解説します。



ワインドアップ現象（Wind-up）

板ばねは、車軸の回転トルクを受けるアームの役割も担っています。

急発進や急ブレーキ時、タイヤの反力で車軸が回転しようとすると、板ばねがS字型にねじれる現象が発生します。これを「ワインドアップ」と呼びます。

ばねがねじれ限界を超えて反発すると、タイヤの接地圧が抜けたり戻ったりを繰り返し、ダダダダッという激しい振動（ジャダー）が発生します。

これを防ぐために、高出力車やオフロード車では「トルクロッド（トラクションバー）」を追加し、回転方向の剛性だけをピンポイントで補強する対策が採られます。



ヘタリと折損のメカニズム

長期間の過積載や金属疲労により、板ばねのアーチ（キャンバー）が小さくなり、車高が下がる「ヘタリ」が発生します。

また、泥や錆により板間の滑りが悪くなると、特定の部分（特にクリップ付近やセンターボルト付近）に応力が集中し、一番上の親ばねがポッキリと折れることがあります。

特に危険なのは「ラストジャッキング（Rust Jacking）」です。

板の重ね目に塩水が入り込んで錆が発生し、その錆が膨張して板同士を無理やり押し広げ、異常な応力を発生させて破断に至る現象です。



整備のポイント：ここを見れば寿命がわかる

1. Uボルトの増し締め

板ばねメンテナンスの基本にして奥義です。Uボルトが少しでも緩むと、板ばねと車軸の間に隙間ができ、センターボルトに強烈な剪断力がかかって折損します。

定期的なトルク管理が必要です。



2. 赤い錆汁の確認

板の隙間や、アイ（目玉）のブッシュ周辺から赤い錆汁が垂れていたら危険信号です。

内部で摩耗粉が発生しているか、ブッシュが砕けて鉄と鉄が削れ合っている証拠です。



3. グリスアップ

板の隙間やシャックルピンにグリスを注入することで、摩擦を適正化し、異音（鳴き）を防ぎ、錆の発生を抑制します。

ただし、板間に砂利を噛んだままグリスを塗ると、コンパウンドとなって摩耗を早めるため、洗浄後の塗布が鉄則です。



まとめ

板ばね（リーフスプリング）は、単なる「古い技術の遺産」ではありません。

支持、減衰、リンクというサスペンションの全機能を、単純な積層構造の中に閉じ込め、さらに「ニップ」という予圧技術で耐久性を極限まで高めた、工学的最適解の一つです。



・原理：平等強さの梁理論に基づき、材料を無駄なく使ってエネルギーを吸収する。

・機能：自己減衰作用（板間摩擦）を持ち、アーム兼用で高剛性。

・設計： n h^3 で剛性が、 n h^2 で強度が決まる。短い板ほど反りを強くする「ニップ」が寿命の鍵。

・進化：テーパー化やFRP化により、コイルサスに迫る乗り心地と軽量化を実現している。



次に街中でトラックを見かけたら、その後輪を覗き込んでみてください。

重たい荷物を文句も言わずに支え続けるその何層もの鉄板には、数百年かけて磨き上げられた物理法則と、職人の知恵が宿っています。
