ロケートリングとは｜プレス金型の芯出しと設計の基本

数百トンから数千トンもの圧倒的なパワーが精密な金型に打ち下ろされるプレス加工。

その巨大なエネルギーを正確な製品形状へと変換するためには、プレス機械のスライド中心と金型の中心が、ミクロン単位でピタリと一致している必要があります。

もしこの芯出しが甘ければ、金型は一瞬にして破損し、取り返しのつかない大事故を引き起こしかねません。

本記事では、この芯出し作業を静かに、しかし確実に担う最重要部品「ロケートリング」の役割について徹底解説します。

実践的な強度計算や、現場で起こる予期せぬ不良の連鎖など、設計者が実務として知っておくべき真髄に迫ります。

1. プレス加工におけるロケートリングの真の役割

金型設計やプレス加工に携わる技術者であれば、上型ダイセットの中央に配置された円盤状の部品を必ず目にするはずです。

これが、金型の命運を握るロケートリング（Locating Ring）と呼ばれる精密部品です。

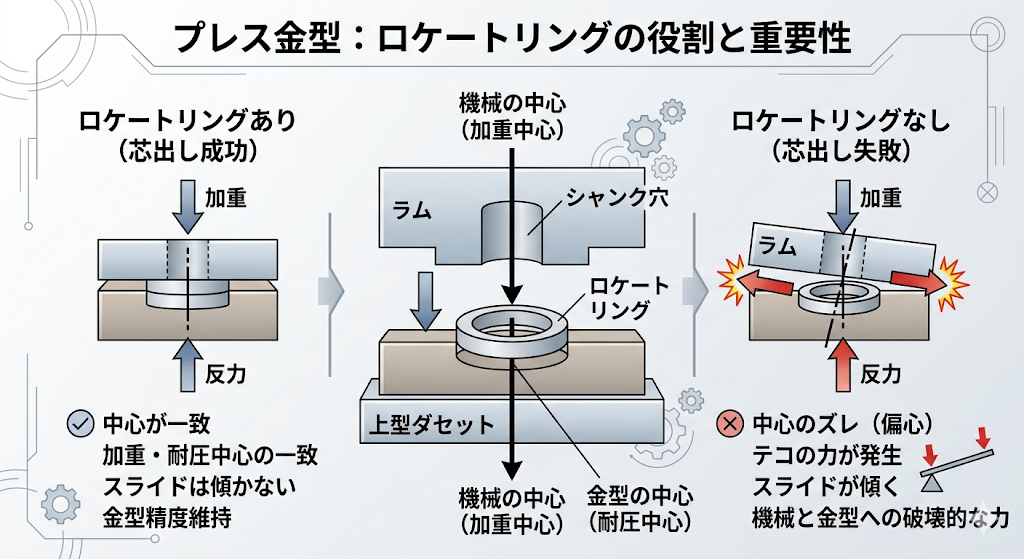

機械と金型の中心を強制的に一致させる

プレス機械には、上下に往復運動するスライド（ラム）と呼ばれる強固な駆動機構が存在します。

そのスライドの中心には、金型を取り付けるための絶対的な基準となるシャンク穴が高精度にボーリング加工されています。

ロケートリングをこのプレス機側の基準穴に嵌め合わせることで、機械の加重中心と金型の耐圧中心を強制的に一致させることができます。

単なる丸い鉄の板に見えますが、金型全体の精度を司る基準点として極めて重要な機能を持っています。

なぜ芯出しがそれほどまでに重要なのか

プレス機械は、スライドの中心軸上に最大の推力が発生するように、高い剛性を持たせて設計されています。

もし金型の中心（抜き荷重や成形荷重の合力点）がこのスライド中心からズレていると、機械から押し下げられる力と金型から押し返される反力との間に距離が生じます。

これにより、テコの原理のようにスライドを斜めに傾けようとする破壊的な力が発生してしまうのです。

2. 芯出し不良が引き起こす偏心荷重の恐怖

金型の荷重中心がズレている状態は、力学的に非常に危険な状態です。

このズレによる悪影響を、具体的な計算式を用いて定量的に検証してみましょう。

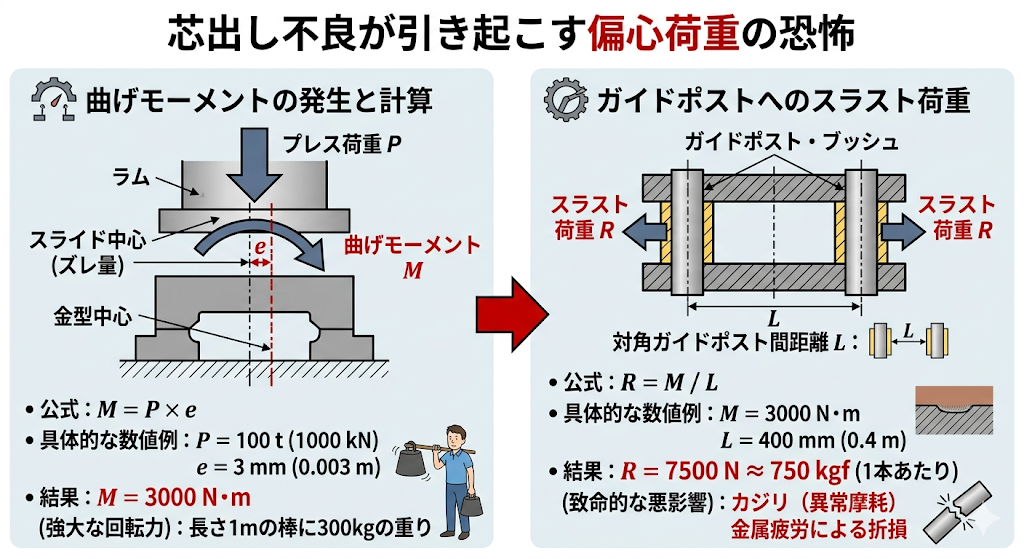

曲げモーメントの発生メカニズムと計算

スライド中心と金型中心のズレによる影響は、偏心荷重として計算し評価することができます。

プレス機械の加重中心から、金型の中心が距離 だけズレている場合を想定します。

このとき発生する曲げモーメント は、プレス荷重 を用いて以下の公式で表されます。

具体的な数値を当てはめて、その破壊力を検証してみましょう。

プレス荷重 を1000 kN（約100トン）、中心からのズレ量 をわずか3 mm（0.003 m）と仮定します。

この3000 N・mという数値は、長さ1メートルの頑丈な棒の先端に300キログラムの重りをぶら下げたときに根元にかかる回転力と同じです。

ガイドポストを破壊するスラスト荷重

この強大な曲げモーメントは、上下の金型を真っ直ぐに案内するためのガイドポストに、横方向の力として作用します。

対角に配置された2本のガイドポストの距離を とした場合、1本あたりにかかるスラスト荷重 は以下のように概算できます。

先ほどの曲げモーメントに対し、ガイドポスト間の距離 を400 mm（0.4 m）として計算します。

1本のガイドポストに対し、約750 kgfもの強大な横方向の力が常にかかり続ける計算になります。

油膜は一瞬で切れ、カジリ（異常摩耗）が発生するだけでなく、最悪の場合はガイドポストの金属疲労による折損を招きます。

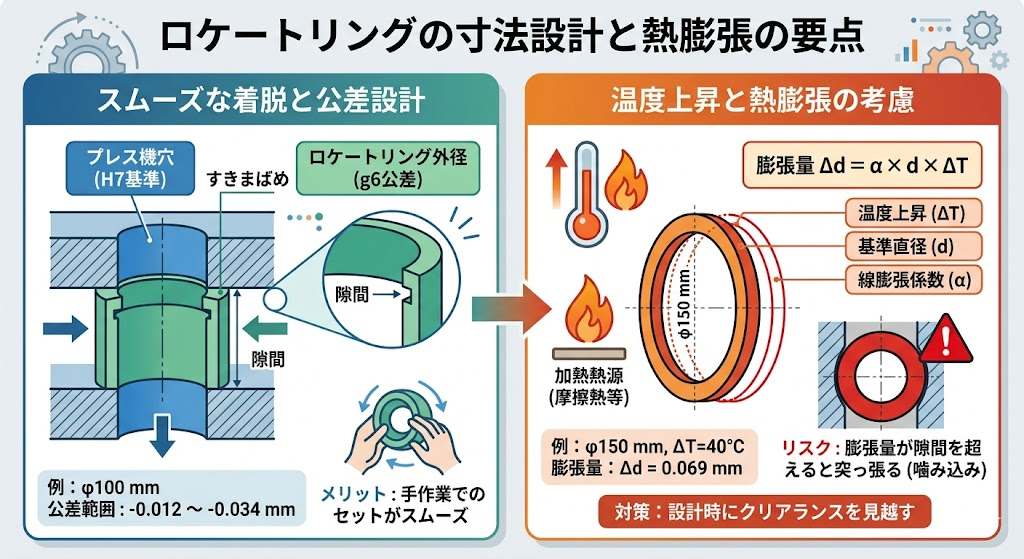

3. 寸法設計の最適解と熱膨張の計算

ロケートリングは、プレス機にスムーズに挿入でき、かつガタつきのない絶妙な寸法設定が求められる精密部品です。

作業性と精度のバランスをどう取るか、そして温度変化をどう見越すかが設計者の実力となります。

はめあい公差「g6」が選ばれる理由

プレス機械のスライド側にある基準穴は、一般的に「H7」公差で高精度に仕上げられています。

これに挿入するロケートリングの外径公差は、着脱の作業性を考慮してわずかに隙間を持たせるすきまばめを選択するのが基本です。

基準直径が の場合、軸となるリング側（g6）の寸法許容差は-0.012から-0.034 mmとなります。

この公差設定により、作業者が手作業の微調整でスムーズに金型をセットすることが可能になります。

温度上昇がもたらす熱膨張の恐怖

設計時には「温度変化」という目に見えない魔物に注意を払う必要があります。

プレス加工が連続して行われると、摩擦熱などにより金型全体の温度が徐々に上昇していきます。

金属の熱膨張による寸法の変化量 は以下の公式で計算できます。

ここで、 は線膨張係数（鋼材は約 ）、 は基準直径、 は温度上昇量です。

金型温度が40℃上昇したと仮定し、ロケートリングの直径が だとすると、膨張量は以下のようになります。

もし公差の隙間設定がこれより小さかった場合、リングはプレス機の穴の中で完全に突っ張ってしまいます。

設計者は、加工中の温度上昇をあらかじめ見越したクリアランス設定を行わなければなりません。

4. 現場に潜む微小なズレと不良の連鎖

産業用ロボットのサーボモーター向け深絞りケースの量産立ち上げを行っていた時のことです。

プレス加工後の寸法検査では、全ロットが厳しい公差内に美しく収まっており、プレス工程としては完璧な仕上がりに見えました。

しかし、後工程であるフランジ部の密封レーザー溶接ラインへ製品を流すと、なぜか微小な溶接欠陥が突発的に多発しました。

見えない偏肉が最先端プロセスを狂わせる

レーザー出力やシールドガスの流量など、設備側の条件をいくら調整しても一向に歩留まりが改善しません。

そこで原点に立ち返り、前工程のプレス金型をプレス機から降ろして徹底的にオーバーホールしました。

光明丹を使って金型各部の当たりを確認し直したところ、ロケートリングを外した裏側に、髪の毛ほどの細い金属カスが張り付いているのを発見しました。

この目に見えないようなゴミがリングをわずかに浮かせ、プレス機に対する金型の芯出しを数十ミクロンだけ狂わせていたのです。

泥臭い清掃が歩留まりを劇的に救う

この数十ミクロンの芯ズレが、深絞りケースの溶接フランジ部に極めて微小な偏肉を生み出していました。

そして、そのわずかな板厚のばらつきが、レーザー溶接時の熱引きのバランスを極端に狂わせていたのが不良の根本原因でした。

プレス単体では合格判定となるレベルの誤差が、最先端の溶接工程を完全に崩壊させていたのです。

この経験以来、金型段取りの際は、リング周辺とプレス機側シャンク穴の徹底的な清掃と脱脂を欠かさないようにしています。

素手で触れて微細なザラつきがないかを確認し、ボルトを対角線上に均等に締め付ける泥臭いひと手間が、後工程の品質を救うのです。

5. せん断応力から読み解くボルト固定の限界

ロケートリングを固定しているボルトの強度についても、しっかりと計算して限界を把握しておく必要があります。

前提として、ロケートリングは位置決め部品であり、加工中の横荷重を支えるためのものではありません。

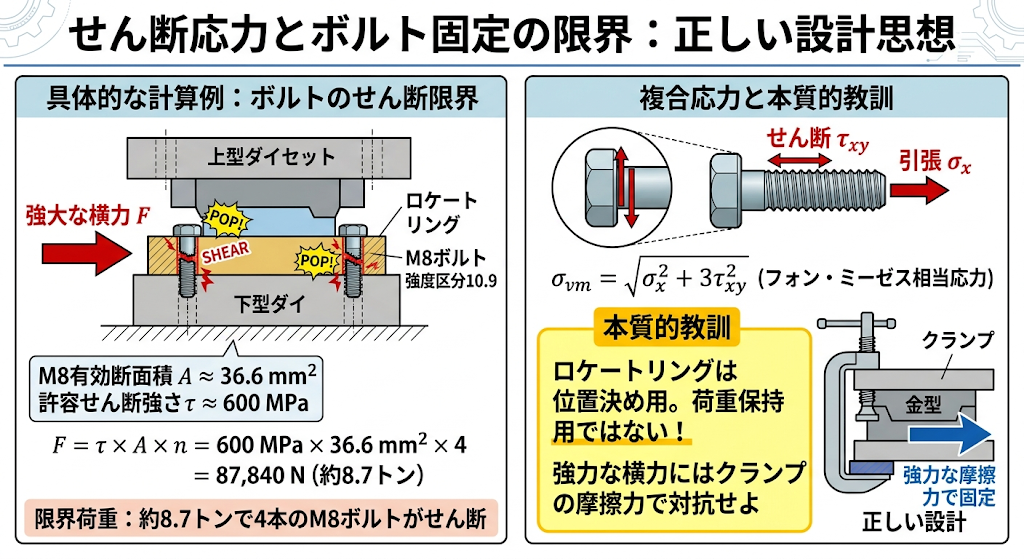

横滑りに対するボルトの強度計算

万が一金型のクランプが緩み、金型が横滑りした場合にどうなるかを検証します。

ロケートリングが4本の「M8」ボルト（強度区分10.9）で上型ダイセットに固定されているとします。

この4本のボルトに一斉に荷重がかかった場合のせん断応力による限界荷重を計算します。

M8ボルトの有効断面積 は約 、ボルト材料の許容せん断強さ を約600 MPaと仮定します。

破壊に至る限界荷重 は、以下の式で求められます。

計算結果から、約8.7トン（87.8 kN）の横向きの力が加わると、4本のM8ボルトは千切れて飛んでいくことがわかります。

複合応力と正しい設計思想

実際の現場では、金型が真横に滑るだけでなく、斜め方向への引き剥がし力も加わります。

この場合、ボルトにはせん断応力だけでなく引張応力 も同時に作用します。

このような複合応力状態における安全性は、フォン・ミーゼスの相当応力 などの式で評価されます。

しかし、どれほど緻密に応力計算を行っても、「ロケートリングに金型を保持させる」という設計思想を見誤っては意味がありません。

金型が横滑りするような強大な力に対しては、強力なクランプの摩擦力で対抗するのが機械設計の基本です。

6. まとめ：精密加工の根底を支える名脇役

ロケートリングは、巨大な金型の中心にひっそりとボルト止めされているだけの、地味で小さな円盤です。

しかし、これまで計算を交えて見てきたように、この小さなリングが担う役割は極めて重大です。

金型の寿命、プレス機の保護、そして後工程の品質に至るまで、モノづくり全体の安定性を根底で支えています。

適切な公差の設計や熱膨張を見越した計算といった理論的なアプローチと、現場での確実な清掃という実践的なアプローチ。

これらすべてが完璧に噛み合って初めて、数百トンの暴力的なパワーを、ミクロン単位の精密な製品へと変換することができます。

設計図面を引く際、あるいは現場で金型をセットする際には、ぜひこの名脇役の重要性を思い出し、細心の注意を払って扱ってあげてください。
