静寂な工場内で、主軸の回転音と切削油の飛沫音だけが響き渡る。分厚い防弾ガラスの向こうでは、毎分2万回転で回るエンドミルが、硬い鋼材をまるでバターのように削り取り、複雑な3次元形状を描き出しています。
「マシニングセンタ」は、NC（数値制御）フライス盤に「自動工具交換装置（ATC）」を搭載し、穴あけ、フライス削り、中ぐり、ネジ切りといった複数の加工工程を、ワンチャッキング（一回の固定）で連続して行うことができる工作機械です。
特に、数ミクロンの精度が求められるプレス金型の製造現場において、マシニングセンタのない工場は考えられません。プレートの平面加工から、パンチのプロファイル加工、ダイの逃げ加工まで、金型づくりの約7割はこの機械の中で行われていると言っても過言ではないでしょう。
しかし、その性能を100%引き出すには、機械の特性（剛性や熱変位）を理解し、適切な切削条件を計算し、最適なツーリング（工具保持具）を選定する知識が必要です。
本記事では、マシニングセンタの選び方、主要メーカーの特徴、プログラムの基礎、そして現場技術者が直面する加工トラブルの解決策まで、製造現場の最前線から徹底的に解説します。
- 1. マシニングセンタとは：金型製造の心臓部
- 2. 主要メーカーと「森精機」の遺伝子
- 3. 価格の相場観と投資回収
- 4. プログラム：GコードとCAMの役割
- 5. 切削条件の決定理論と計算式
- 6. 現場の「調整カンコツ」とセットアップ
- 7. トラブルシューティング：現場の失敗から学ぶ
- 8. まとめ
1. マシニングセンタとは：金型製造の心臓部
マシニングセンタ（以下MC）は、コンピュータ制御によって「X・Y・Z」の3軸（またはそれ以上）を同時に動かし、回転する刃物で金属を削る機械です。
その最大の特徴は、人間の手を介さずに、何十本もの工具を自動で交換しながら加工を完遂できる点にあります。
プレス金型における役割
金型製造において、MCは以下のような工程を担います。
- プレート加工： モールドベースやダイセットのガイド穴、ボルト穴、ポケット加工。直角度とピッチ精度が命です。
- 3次元形状加工： 自動車パネル用金型などの意匠面加工。ボールエンドミルを使って、なめらかな曲面を削り出します。
- 電極加工： 放電加工用の銅またはグラファイト電極の製作。高速回転仕様のMCが活躍します。
- 焼入れ鋼の直彫り： 従来は放電加工で行っていた高硬度材（HRC60以上）の加工を、CBN工具などを使ってMCで直接仕上げる技術です。
構造による分類
- 立形MC（Vertical）： 主軸が垂直に付いているタイプ。図面とワークの向きが同じで直感的に扱いやすく、金型加工の主流です。設置スペースも比較的小さく済みます。
- 横形MC（Horizontal）： 主軸が水平に付いているタイプ。切り屑（キリコ）が重力で落ちるため排出性が良く、パレットチェンジャー（APC）を標準装備していることが多いため、量産加工に向きます。金型では大型のベース加工などに使われます。
- 門形MC（Double Column）： 門のようなフレーム構造を持つ大型機。テーブルが広く、剛性が高いため、大型自動車プレス金型の加工には必須です。

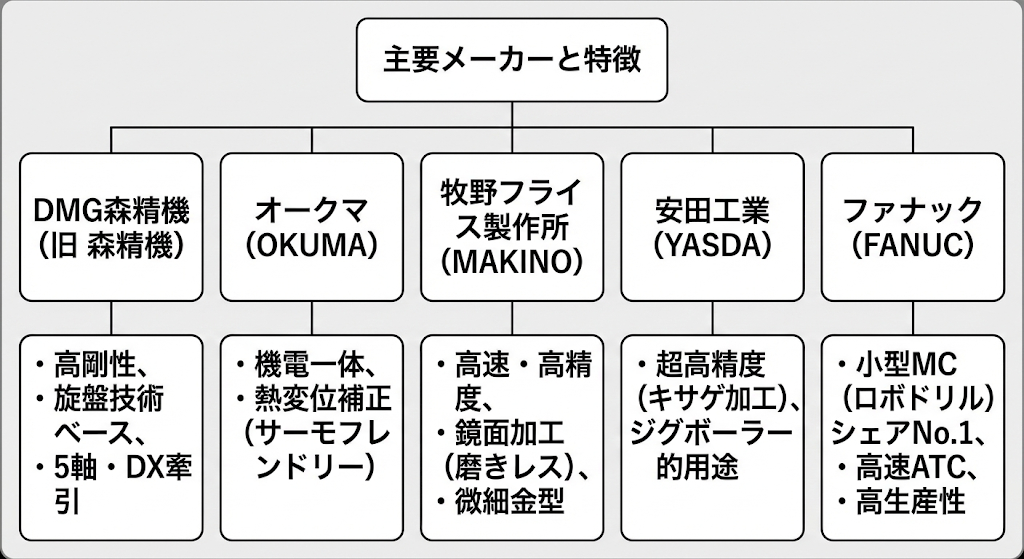

2. 主要メーカーと「森精機」の遺伝子
日本は世界有数の工作機械大国であり、数多くの名門メーカーが存在します。それぞれの「色」を知ることは、設備選定の第一歩です。
DMG森精機（旧 森精機製作所）
「森精機」は、現在はドイツのDMG社と統合し「DMG森精機」となっています。
「切削の森」と呼ばれた時代から、その剛性の高さと、旋盤技術をベースにした主軸の信頼性には定評があります。
特に立形MCの「NVXシリーズ」や、5軸加工機「DMUシリーズ」は、金型業界でも標準機の一つとして広く普及しています。 操作盤（CELOS）がスマホ感覚で扱えるなど、デジタル化（DX）においても業界をリードしています。
オークマ（OKUMA）
「機電一体」を掲げ、NC装置（OSP）まで自社開発する唯一のメーカーです。
独自の熱変位補正技術「サーモフレンドリーコンセプト」により、朝一番から夜まで寸法が変化しにくい安定性が特徴です。
長時間稼働する金型の仕上げ加工で威力を発揮します。
牧野フライス製作所（MAKINO）
金型業界、特に精密プラスチック金型や微細プレス金型において、圧倒的な信頼を得ているブランドです。
主軸の回転精度、送り軸の追従性が極めて高く、「磨きレス」を実現する鏡面加工能力を持っています。価格帯は高めですが、その価値は十分にあります。
安田工業（YASDA）
「マザーマシンのマザーマシン」と呼ばれるほど、超高精度な機械を作ります。
すべての摺動面を手作業の「キサゲ加工」で仕上げており、その精度維持能力は10年経っても変わらないと言われます。
究極の精度を求めるジグボーラー（治具中ぐり盤）的な用途で選ばれます。
ファナック（FANUC）：小型MCの代表格
「ロボドリル」に代表される小型マシニングセンタ（タッピングセンタ）のシェアNo.1です。
BT30番テーパの主軸を持ち、軽快な動きと圧倒的なツール交換速度（チップ・トゥ・チップ 1秒台）が特徴です。
重切削には向きませんが、小径の穴あけや、電極加工、アルミ部品の加工では、大型機を凌駕する生産性を叩き出します。価格も手頃で、中小企業の強い味方です。
3. 価格の相場観と投資回収
「マシニングセンタはいくらで買えるのか？」 これは仕様（オプション）によって大きく異なりますが、大まかな目安を知っておくことは重要です。

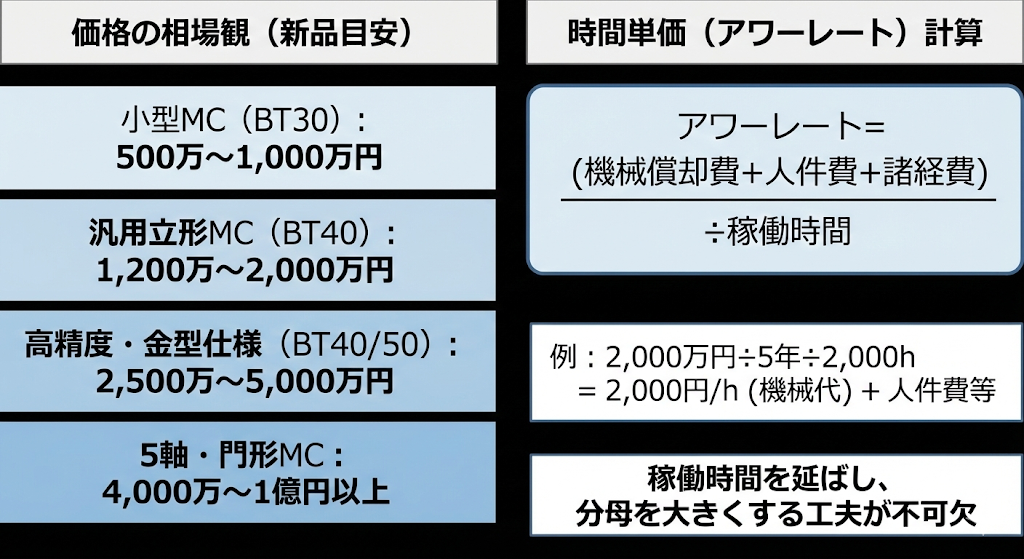

サイズとグレードによる価格帯（新品）
- 小型MC（BT30）： 500万円 〜 1,000万円 （ファナック ロボドリル、ブラザー工業など）
- 汎用立形MC（BT40・標準グレード）： 1,200万円 〜 2,000万円 （オークマ GENOS、DMG森精機 CMXなど）
- 高精度・金型仕様MC（BT40/50）： 2,500万円 〜 5,000万円 （牧野フライス V/Fシリーズ、安田工業 YBMなど）
- 5軸加工機・門形MC： 4,000万円 〜 1億円以上
これに加えて、CAMソフトウェア（数百万円）、ツーリング（ホルダー1本2〜5万円×本数）、測定器、コンプレッサーなどの付帯設備が必要です。
時間単価（アワーレート）の計算
導入した機械が利益を生むかどうかは、アワーレート（チャージ）で計算します。
【計算事例】 2,000万円の機械を5年（法定耐用年数ではないが実質償却として）で回収、年間2,000時間稼働、オペレーター時給2,500円とした場合。
機械償却費/時： 人件費/時： 2,500円 その他経費（電気・工具）： 1,000円 合計チャージ： 5,500円/h
つまり、この機械を1時間動かす仕事は、最低でも5,500円以上の売上がなければ赤字になります。 高価な機械を入れるなら、夜間無人運転などで「稼働時間」を延ばし、分母を大きくする工夫が不可欠です。
4. プログラム：GコードとCAMの役割
マシニングセンタは、指示された通りにしか動きません。その指示書が「NCプログラム」です。
Gコードの基礎
基本はEIA/ISOで標準化された「Gコード」で指令します。
- G00（位置決め）： 早送りで移動。切削はしません。
- G01（直線補間）： 指定した送り速度（F）で直線的に削ります。
- G02 / G03（円弧補間）： 時計回り/反時計回りに円弧を描きます。
- G43（工具長補正）： 工具の長さを補正します。これがあるおかげで、プログラムを変えずに工具交換ができます。
- G54 〜 G59（ワーク座標系）： 加工の原点（基準位置）を指定します。
固定サイクル（Canned Cycle）
金型プレートには数百個の穴加工があります。これをG00とG01で記述すると膨大な行数になります。 そこで、穴あけ動作をパッケージ化した「固定サイクル」を使います。
- G81（ドリルサイクル）： 突いて戻るだけ。センタードリルなどに使用。
- G83（深穴ドリルサイクル）： ペッキング（ステップ）動作を行い、切り屑を排出しながら深く掘ります。
- G84（タップサイクル）： 主軸の回転と送りを同期させ、ネジを切ります。
CAM（Computer Aided Manufacturing）の必須性
2次元の穴あけ程度なら手打ち（マニュアルプログラミング）や対話式機能で可能ですが、3次元曲面や複雑なポケット加工には、CADデータからパスを生成する「CAMソフト」が不可欠です。
CAMは、素材の残り代を計算し、空走距離（エアカット）を減らし、工具負荷を一定に保つような高度なパスを出力してくれます。

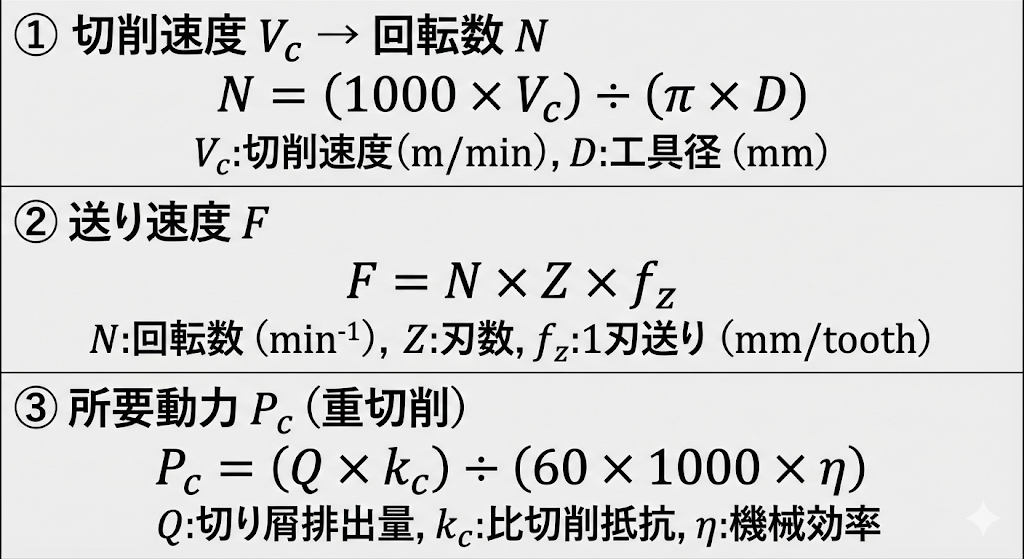

5. 切削条件の決定理論と計算式
オペレーターの腕の見せ所は、いかに効率的かつ安全な「切削条件」を設定できるかです。
① 切削速度（Cutting Speed）
工具の外周が1分間に進む距離です。工具材質と被削材の硬さで決まります。
：回転速度 (min⁻¹)
：工具径 (mm)
② 送り速度（Feed Rate）
1分間にテーブルが進む距離です。
：刃数（枚数）
：1刃あたりの送り量 (mm/tooth)
【計算事例】 φ10mmの4枚刃超硬エンドミルで、S50C（炭素鋼）を削る場合。 推奨 、
とします。
回転数：
送り速度：
現場では、ここから「切り込み深さ（Ap）」と「切り込み幅（Ae）」を考慮して補正します。 深く削るなら負荷を下げるために送りを落とし、薄く削るなら送りを上げます。
③ 所要動力（Net Power）
重切削を行う場合、主軸モータのパワーが足りるか計算する必要があります。
：切り屑排出量 (cm³/min) =
：比切削抵抗 (N/mm²) ※鋼で約2000〜2500
：機械効率 (0.7〜0.8)
これを計算せずに、小型MC（BT30）で大型フェイスミルを振り回すと、主軸がストール（停止）して工具が欠損します。
6. 現場の「調整カンコツ」とセットアップ
理論だけでは上手くいかないのが加工の面白さであり、難しさです。

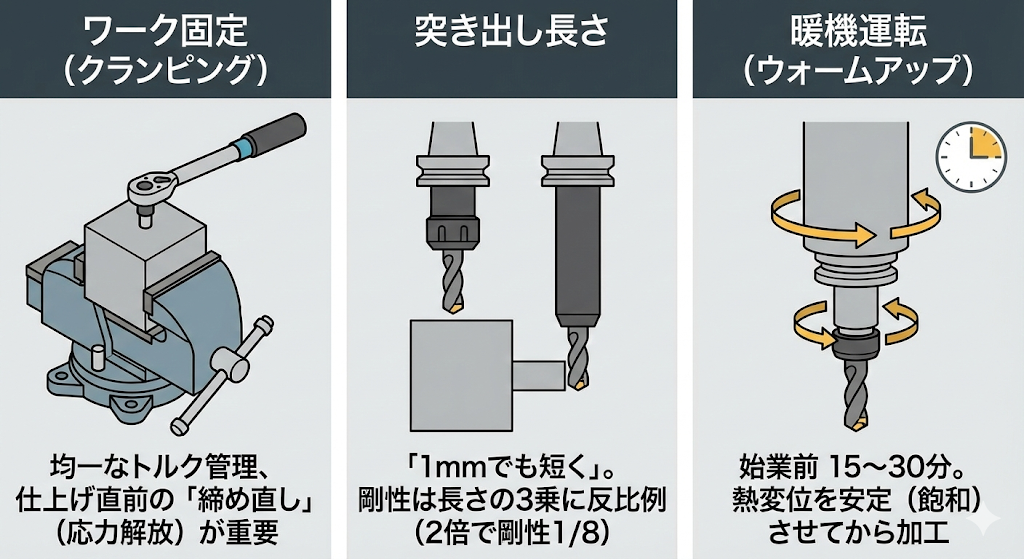

ワークの固定（クランピング）の極意
「強く締めれば良い」というものではありません。 プレス金型のプレートは平坦度が命ですが、バイスで強く締めすぎると、ワークが弓なりに浮き上がったり、加工後に開放した瞬間に歪んで戻ったりします。
仕上げ加工の直前には、一度クランプを緩めて（応力解放）、「締め直す」のがベテランの常識です。 トルクレンチを使って、常に一定の力で締める管理も重要です。
突き出し長さは「1mmでも短く」
工具の剛性は、突き出し長さの「3乗」に反比例して低下します。つまり、長さが2倍になると、剛性は1/8にまで落ちます。
深いポケット加工などで長いホルダーが必要な場合を除き、極限まで短く掴むことが、びびりを防ぎ、工具寿命を延ばす最大のコツです。
暖機運転（ウォームアップ）
冬場の朝一番、冷え切った機械でいきなり精密加工をしてはいけません。
主軸ベアリングやボールねじが摩擦熱で伸びていく過程で、Z軸やY軸の位置が数十ミクロン変化します。
最低でも15分〜30分、主軸を中速で回し、各軸を往復させる暖機運転プログラムを実行し、機械全体の温度を安定（飽和）させてから加工に入ります。
7. トラブルシューティング：現場の失敗から学ぶ
マシニングセンタで起こるトラブルの多くは、人為的ミスかメンテナンス不足です。

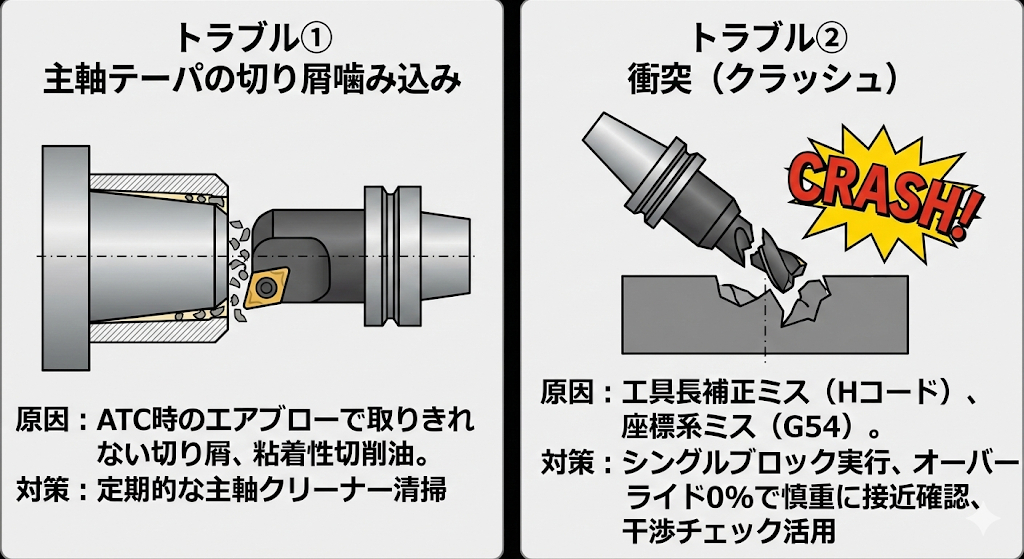

主軸テーパの「切り屑噛み込み」
ある日、Z軸の深さ精度がバラつくようになりました。原因は、ツールホルダーを交換する際、主軸のテーパ内部に微細な切り屑が付着していたことでした。
ATC（自動交換）の瞬間、主軸からはエアブローが出て切り屑を飛ばすのですが、粘着性の高い切削油を使っていると取りきれないことがあります。 定期的に「主軸クリーナー（ワイパー）」でテーパ内を掃除することは、精度維持の義務です。
衝突（クラッシュ）の記憶
「ガシャーン！」という音と共に、数百万円の主軸がお釈迦になる。 工具長補正の入力ミス（Hコード間違い）や、ワーク座標系（G54）の設定ミスが主な原因です。
最近の機械には「干渉チェック機能」や「シミュレーション機能」が付いていますが、最終的にボタンを押すのは人間です。
「シングルブロック（1行ずつ実行）」と「送りオーバーライド0%」を活用し、工具がワークに近づく瞬間は、ディスプレイの「残り距離」と実機を交互に見ながら慎重に接近させる。この基本動作をサボった時に、事故は起きます。
8. まとめ
マシニングセンタは、単なる鉄の塊ではなく、知能を持ったパートナーです。 しかし、その知能（NC装置）に正しい指示を出すのは、あくまで人間の役割です。
- 剛性や熱変位といった「機械の癖」を把握する。
- Gコードと切削理論を学び、最適なパスと条件を導き出す。
- 日々の清掃とメンテナンスで、機械のコンディションを保つ。
