0.01 mm――髪の毛の太さのわずか10分の1。この寸法差が精密部品の合否を一瞬で分けます。
製造現場で日常的に使われる測定器具のうち、この微小な世界を安定して計測できるのがマイクロメーターです。
しかし現場では「スリーブとシンブルの目盛りの読み方がわからない」「ノギスとの使い分けが曖昧」という声を多く耳にします。
読み方を間違えれば 0.5 mm ものずれが生じ、不良品の流出に直結しかねません。
本記事では、マイクロメーターの各部名称・目盛りの読み方・正しい使い方・種類と選び方・アッベの原理・校正と温度補正・ゲージR&Rによる信頼性評価まで、実務に必要な知識を網羅的に解説します。
- 1. マイクロメーターとは｜0.01 mmを測る精密測定器
- 2. マイクロメーターの各部名称と構造
- 3. マイクロメーターの読み方｜3ステップで正確に読む
- 4. マイクロメーターの使い方｜正しい測定手順
- 5. マイクロメーターの種類と選び方
- 6. アッベの原理｜マイクロメーターの精度が高い理由

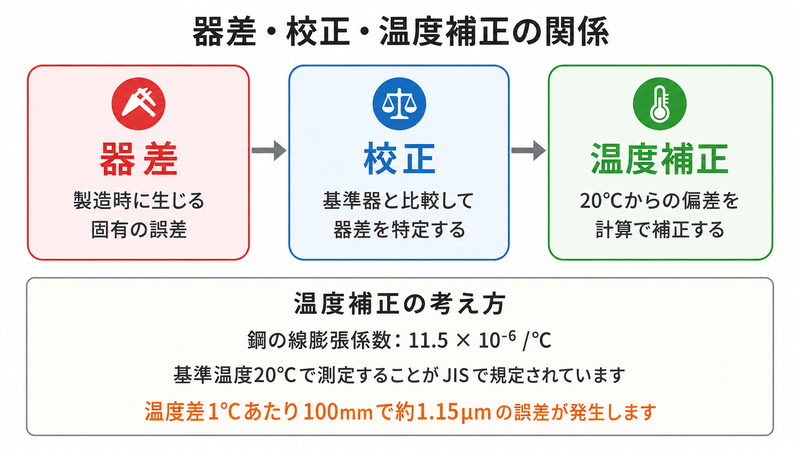

- 7. 器差・校正・温度補正｜測定精度を維持する管理

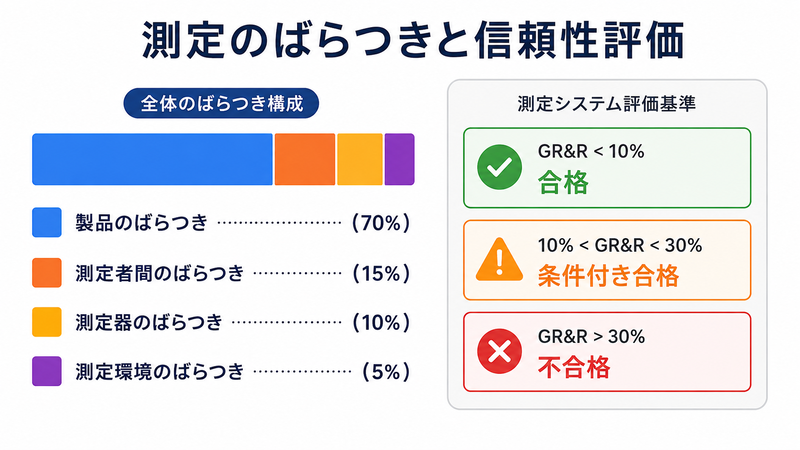

- 8. 測定の信頼性評価｜ゲージR&Rとの関係
- まとめ
1. マイクロメーターとは｜0.01 mmを測る精密測定器
マイクロメーターとは、ねじの送り機構を利用して0.01 mm（10 μm）単位の寸法を測定できる精密測定器です。
英語では「Micrometer」と表記し、現場では略して「マイクロ」と呼ばれることもあります。
製造業の品質管理では、加工部品の寸法がわずか 0.01 mm でも規格を外れていれば不良品として扱われます。
このレベルの精度を日常的に管理するために、マイクロメーターは金属加工・樹脂成形・半導体・自動車産業など幅広い分野で不可欠な測定器として使われ続けています。
測定原理｜ねじのピッチと等分目盛り
マイクロメーターの測定原理は非常にシンプルです。
スピンドルに刻まれたねじのピッチ（1回転あたりの進み量）が 0.5 mm であり、外周の回転目盛り（シンブル）を50等分することで、1目盛りあたりの分解能を実現しています。
ねじの回転運動を直線運動に変換し、その移動量を目盛りで読み取るという構造は、ボールねじの送り機構と基本的な考え方が共通しています。
マイクロメーターの場合は精密ねじを用いることで、送り精度をミクロンレベルまで高めている点が特徴です。

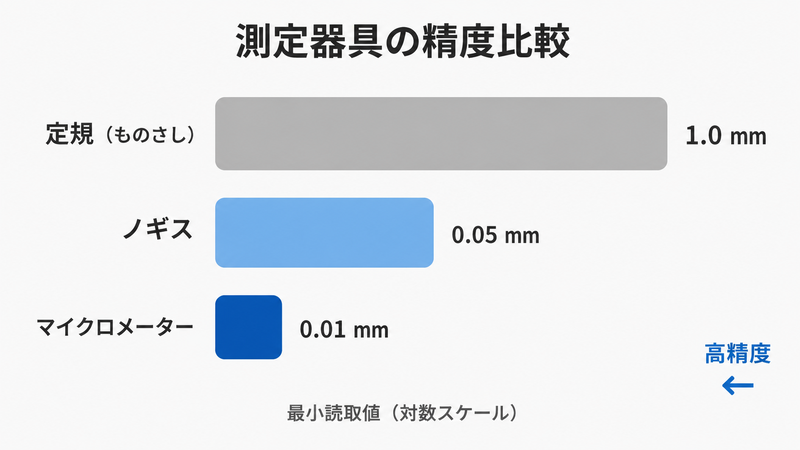

この 0.01 mm という分解能は、ノギスの最小読取値 0.05 mm に対して5倍の細かさです。
つまり、ノギスでは区別がつかない微小な寸法差を、マイクロメーターなら明確に捉えることができます。
マイクロメーターの測定範囲
マイクロメーターは 1 本あたりの測定範囲が 25 mm に限定されています。
これはねじの送り機構を長くすると累積誤差が増大し、測定精度を保てなくなるためです。
実務では測定対象に応じて、0〜25 mm、25〜50 mm、50〜75 mm …と測定範囲の異なるマイクロメーターを使い分けます。
たとえば φ40 mm の丸棒を測定するには、25〜50 mm 用のマイクロメーターが必要です。
0〜25 mm 用で無理にスピンドルを開こうとしても物理的に届きませんので、対象寸法に合った測定範囲の選定は基本中の基本と言えます。
大手メーカーのカタログを見ると、0〜25 mm から 475〜500 mm まで 25 mm 刻みのラインナップが揃っています。
500 mm を超える大型品については、専用の長尺マイクロメーターやレーザー測定器が使われるのが一般的です。
マイクロメーターの単位
JIS B 7502（マイクロメーター）では、測定値の単位は mm（ミリメートル）と規定されています。
「マイクロメーター」と「μm（マイクロメートル）」は名前が非常に似ていますが、前者は測定器の名前であり、後者は長さの単位です。
この混同は初学者に限らず、現場でも意外と多い誤解です。
なお、1 μm は 0.001 mm に相当します。
マイクロメーターの最小読取値 0.01 mm は 10 μm に等しく、次の関係が成り立ちます。
さらに高精度なデジタルマイクロメーターでは 0.001 mm（1 μm）の分解能を持つ製品も存在します。
ただし、分解能が高いからといって測定精度がそのまま 1 μm になるわけではありません。
測定精度は器差・測定力・温度・測定者の技量など多くの要因で決まるため、分解能と精度の違いを正しく理解しておくことが大切です。
ノギスとの使い分け
現場ではノギスとマイクロメーターをどう使い分けるかが重要です。
一般的な判断基準は、要求公差に対する測定器の分解能の比率で考えます。
測定器の分解能は、公差幅の 1/10 以下であることが望ましいとされています。
この考え方は「10:1 ルール」と呼ばれ、MSA（測定システム解析）でも基本的な指針として採用されています。
たとえば公差が ±0.05 mm（公差幅 0.1 mm）の部品を測定する場合を考えましょう。
10:1 ルールに基づくと、必要な分解能は 0.1 mm ÷ 10 = 0.01 mm です。
この場合、ノギス（分解能 0.05 mm）では条件を満たせず、マイクロメーター（分解能 0.01 mm）が必要になります。
逆に、公差が ±0.5 mm（公差幅 1.0 mm）の部品であれば、必要な分解能は 0.1 mm ですから、ノギスで十分に対応可能です。
マイクロメーターは測定に時間がかかるため、必要以上に高精度な測定器を使うと作業効率が落ちる点にも注意が必要です。
| 比較項目 | ノギス | マイクロメーター |
|---|---|---|
| 最小読取値 | 0.05 mm | 0.01 mm |
| 測定範囲 | 0〜150 mm（一般的） | 25 mm刻み |
| 測定力の管理 | 作業者の力加減に依存 | ラチェットストップで一定 |
| アッベの原理 | 非準拠（誤差が生じやすい） | 準拠（構造的に高精度） |
| 適用公差の目安 | ±0.1 mm 以上 | ±0.05 mm 以下 |
| 測定速度 | 速い（数秒） | やや遅い（10秒〜） |

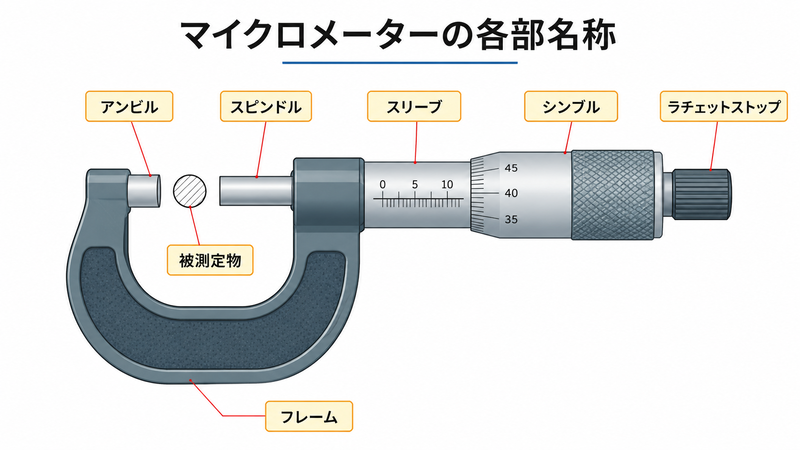

2. マイクロメーターの各部名称と構造
マイクロメーターの構造を正しく理解することは、正確な測定の第一歩です。
各部品の名称と役割を知らなければ、取扱説明書や校正記録を読むことすらできません。
ここでは、最も一般的な外側マイクロメーターを例に、各部の名称と役割を一つずつ解説します。
フレーム
マイクロメーターの骨格となる U 字型の部品です。
アンビル側とスリーブ側を繋ぎ、測定時に加わる力を受け止める構造体の役割を担っています。
測定時にフレームがたわむと、その分だけ測定面間の距離が変化して誤差の原因になります。
このため、フレームには高い剛性が要求されます。
材質は鋳鉄や鍛鋼が一般的ですが、大型のマイクロメーターでは軽量化のためにチタン合金やアルミ合金を採用した製品もあります。
また、フレーム表面には断熱塗装が施されているものが多く見られます。
これは、手で握った際の体温がフレームに伝わり、熱膨張によって測定値が狂うのを防ぐための工夫です。
断熱塗装が施されていない安価な製品を使用する場合は、測定時にフレームをできるだけ短時間だけ握るように心がけましょう。
アンビル
フレームの一端に固定された円柱状の測定面です。
「アンビル（anvil）」とは英語で「金床」を意味し、文字通り被測定物を受け止める土台の役割を担います。
測定面には超硬合金やセラミックが使われており、長期間の使用でも摩耗しにくい構造になっています。
しかし、摩耗がゼロというわけではありません。
アンビルの測定面が摩耗すると測定値にオフセット誤差が生じ、マイクロメーター全体の精度が低下します。
定期的にゼロ点を確認し、基準棒やブロックゲージと比較することで摩耗の進行を早期に発見できます。
なお、アンビルの測定面は平面仕上げが標準ですが、用途に応じて V 溝付き（丸棒の外径測定用）や球面付きの特殊品もあります。
スピンドル
ねじ機構によって直線運動する可動側の測定面です。
シンブルを回転させるとスピンドルが前後に移動し、アンビルとの間で被測定物を挟み込みます。
スピンドルのねじピッチは JIS 規格品で 0.5 mm です。
つまり、シンブルを 1 回転させるとスピンドルは 0.5 mm だけ進退します。
この精密ねじの加工精度がマイクロメーター全体の精度を左右するため、スピンドルは極めて高い製造公差で仕上げられています。
スピンドルの測定面もアンビルと同様に超硬合金やセラミックで仕上げられており、日常的な清掃と摩耗チェックが欠かせません。
測定面にキズや打痕がある場合は、たとえゼロ点が合っていても正確な測定は期待できません。
スリーブ（バレル）
スピンドルを覆う円筒部品で、主目盛りと副目盛りが刻まれています。
スリーブはマイクロメーターの「物差し」に相当する部分であり、読み取りの起点になります。
主目盛りは 1 mm 間隔で基準線の上側に刻まれています。
副目盛りは 0.5 mm 間隔で基準線の下側に刻まれています。
この 2 段構成により、0.5 mm 単位までの値をスリーブだけで素早く読み取ることができます。
スリーブの基準線は、シンブルの目盛りと交差する「読み取りの基準」です。
この基準線が曲がったり、かすれたりしていると読み取り精度が低下するため、スリーブの目盛り面を清潔に保つことも重要な管理ポイントです。
シンブル
スリーブの外側にかぶさる回転部品で、外周に 0 から 49 の 50 等分目盛りが刻まれています。
シンブルを回すとスピンドルが移動し、シンブルの目盛りとスリーブの基準線が交差する位置で 0.01 mm の値を読み取ります。
シンブルの直径は約 15〜18 mm が一般的で、外周の円周長は約 47〜57 mm になります。
50 等分された 1 目盛りあたりの円弧長は約 1 mm ですから、目視で 1 目盛りの半分（0.005 mm）程度まで内挿読みができる方もいます。
ただし、この内挿読みは個人差が大きいため、公式な測定記録には 0.01 mm 単位で記載するのが一般的です。
ラチェットストップ（フリクションストップ）
シンブルの端に取り付けられた機構で、一定の測定力でスピンドルの回転を制限する安全装置です。
ラチェットを回すと「カチカチ」と音がし、所定の測定力に達すると空転してそれ以上の力が加わらない仕組みになっています。
JIS B 7502 では測定力を 5〜10 N と規定しています。
この範囲を超える力で締め込むと、被測定物やスピンドルに弾性変形が生じて測定値が実際よりも小さくなります。
逆に測定力が弱すぎると、被測定物とスピンドルの間に隙間が残り、測定値が大きくなります。
ラチェットストップは、この測定力のばらつきを排除して誰が測定しても同じ力で締め込めるようにするための極めて重要な機構です。
ノギスにはこの機構がないため、測定者の力加減が直接測定値に影響します。
マイクロメーターのラチェットストップは、ノギスにない大きなアドバンテージの一つです。
クランプ
スピンドルの位置を固定するためのレバーまたはねじです。
測定値を読み取る際にスピンドルが不意に動いてしまうのを防ぎます。
クランプは特に、ゼロ点設定時や比較測定時に重宝します。
たとえば、基準寸法にスピンドルを合わせてクランプで固定し、複数の部品を連続で比較する「比較測定」では、クランプなしでは安定した測定ができません。
段取り作業で基準値をセットした後にクランプで固定しておくという使い方も、現場では頻繁に行われています。

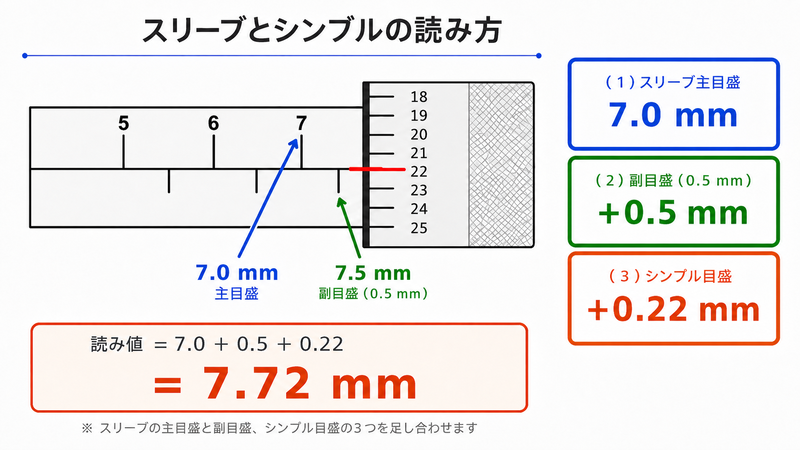

3. マイクロメーターの読み方｜3ステップで正確に読む
マイクロメーターの読み取りは、慣れないうちは複雑に感じるかもしれません。
しかし、手順は「スリーブ主目盛り → スリーブ副目盛り → シンブル目盛り」のたった 3 ステップです。
一つずつ確実に読み取り、最後に合計するだけで正確な値が得られます。
Step 1：スリーブの主目盛りを読む（mm 単位）
最初に、スリーブの基準線上側に刻まれた主目盛りを確認します。
シンブルの端面（左端の輪郭線）を目印にして、その端面によって隠されていない最後の目盛りが整数 mm の値です。
たとえば、シンブルの端面が「7」と「8」の目盛りの間にあれば、主目盛りの読みは 7 mm です。
ここで「8」に近い位置だからといって「8 mm」と読んではいけません。
あくまでも「完全に見えている最後の目盛り」が正しい読み値です。
Step 2：スリーブの副目盛りを読む（0.5 mm 単位）
次に、基準線の下側に刻まれた副目盛り（0.5 mm 刻み）を確認します。
主目盛りの読み値を超えた位置に副目盛りの線が見えていれば、+0.5 mm を加算します。
見えていなければ 0 mm です。
この「副目盛りの線が見えているかどうか」の判断が、マイクロメーターの読み取りで最も間違いやすいポイントです。
シンブルの端面と副目盛りの線がほぼ重なっている場合は、線が見えているのか隠れているのかの判別が困難になります。
迷った場合は角度を変えて目視するか、光を当てて線の有無を確認するとよいでしょう。
Step 3：シンブルの目盛りを読む（0.01 mm 単位）
最後に、シンブル外周の目盛りとスリーブの基準線が交差する位置を読み取ります。
シンブルの 1 目盛りは 0.01 mm に相当しますので、基準線が指している目盛りの数値がそのまま 0.01 mm 単位の読み値です。
たとえば、基準線がシンブルの「22」の目盛り付近を指していれば、+0.22 mm です。
目盛りと目盛りのちょうど中間を基準線が指している場合は、目分量で 0.005 mm の内挿読みを行うこともあります。
ただし、前述のとおり公式記録には 0.01 mm 単位で記載するのが標準です。
読み取り値の合計
最終的な測定値は、3 つの読み取り値を合計して求めます。
先ほどの例では次のようになります。
この手順は毎回同じですから、何度か練習すれば 5 秒もかからず読み取れるようになります。
読み間違いを防ぐコツ
現場で最も多い読み間違いは、副目盛り（0.5 mm）の見落としです。
本来「7.72 mm」と読むべきところを「7.22 mm」と読んだり、その逆の誤りが頻繁に発生します。
この 0.5 mm の読み違いは、精密加工品では致命的な測定ミスに直結します。
対策としては、読み取り後に必ず「副目盛りの線が見えているか」を再確認する習慣をつけることが最も効果的です。
「見えた → +0.5」「見えない → +0」と声に出して確認する検査員もいます。
デジタルマイクロメーターを使えば、数値が液晶画面に直接表示されるため、この問題は完全に解消されます。
しかし、アナログ式の読み取り能力は品質管理の現場で求められる基本スキルです。
デジタル式が故障した場合や、電池切れの際にもアナログ式で正確に読める技術は、検査員として身につけておくべき素養と言えます。
バーニヤ付きマイクロメーターの読み方
一部の高精度マイクロメーターには、スリーブ上にバーニヤ目盛り（副尺）が追加されています。
バーニヤ目盛りを使うと、シンブル目盛りのさらに 1/10、すなわち 0.001 mm（1 μm）単位まで読み取ることが可能です。
バーニヤの読み方は次のとおりです。
スリーブ上のバーニヤ目盛り（通常 10 本の平行線）のうち、シンブルのいずれかの目盛り線とぴったり一致する線を探し、その番号を 0.001 mm の位に加算します。
たとえば、先ほどの読み値が 7.72 mm で、バーニヤの 3 番目の線がシンブルの目盛りと一致していれば、最終値は 7.723 mm です。
バーニヤ付きマイクロメーターは校正や精密検査で重宝しますが、読み取りにはやや慣れが必要です。

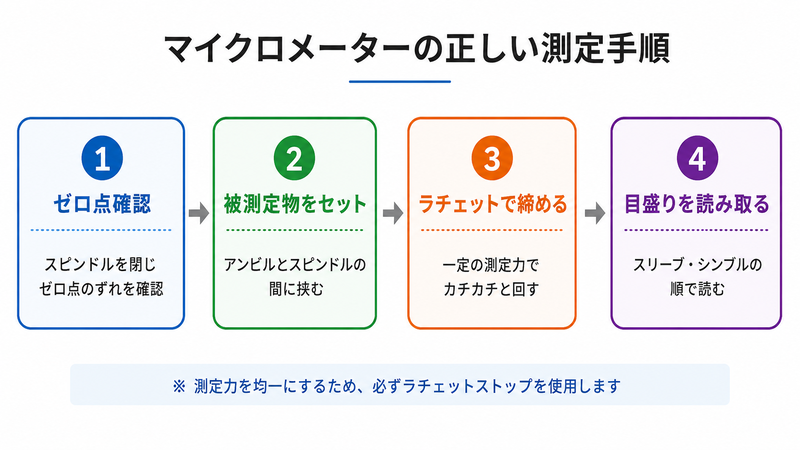

4. マイクロメーターの使い方｜正しい測定手順
マイクロメーターは精密な測定器であるがゆえに、正しい手順を守らなければ本来の精度を発揮できません。
「器具は一流でも、使い方が三流では意味がない」とよく言われるように、測定器の性能はそれを扱う人間の技術に大きく依存します。
ここでは、外側マイクロメーターの基本的な測定手順をステップごとに解説します。
Step 1：測定面の清掃とゼロ点確認
測定を始める前に、必ずアンビルとスピンドルの測定面を清掃します。
清掃には柔らかい布やティッシュペーパーを使い、切削油や切粉、指紋などの汚れを丁寧に拭き取ります。
清掃が終わったら、ラチェットストップを使って両測定面をゆっくりと密着させます。
このとき、スリーブの基準線とシンブルの「0」目盛りが一致していれば正常です。
ずれている場合は、付属のスパナ（専用工具）でスリーブを回してゼロ点を調整します。
25〜50 mm 以上の測定範囲を持つマイクロメーターでは、スピンドルとアンビルを直接密着させることができません。
このような場合は、付属の基準棒（マスターバー）を使ってゼロ点を確認します。
基準棒は測定範囲の下限値（例：25〜50 mm 用なら 25.000 mm）に仕上げられた精密な棒です。
Step 2：被測定物のセット
ゼロ点確認が完了したら、被測定物をアンビルとスピンドルの間にセットします。
まずアンビル面に被測定物を軽く当て、シンブルを回してスピンドルを近づけます。
このとき、最初はシンブルを直接回して素早く近づけ、被測定物に接触する直前でラチェットストップに切り替えるのがコツです。
最初からラチェットだけで近づけると時間がかかりすぎ、逆にシンブルだけで最後まで回すと力加減にばらつきが生じます。
被測定物は測定面に対して直角にセットすることが極めて重要です。
斜めにセットすると、実際の寸法より大きな値が測定される「コサイン誤差」が発生します。
ここで L は真の寸法、θ は傾き角度です。
たとえば 10 mm の部品を 2° 傾けてセットした場合、誤差は約 6 μm に達します。
わずか 2° の傾きでもマイクロメーターの最小読取値に迫る誤差が生じるため、セットの正確さが精度に直結することがわかります。
丸棒の外径を測定する場合は、スピンドルを軽く当てた状態で被測定物をゆっくり前後に揺らし、最も小さい値を示す位置（真の直径位置）を見つけるテクニックが有効です。
Step 3：ラチェットストップで締める
被測定物がスピンドルとアンビルに挟まれたら、ラチェットストップを使って締め込みます。
「カチカチ」と 2〜3 回音がしたら、それ以上回さないようにします。
ラチェットストップの役割は、測定力を一定に保つことです。
JIS B 7502 では測定力を 5〜10 N と規定しており、この範囲を超えると被測定物やスピンドルに弾性変形が生じて測定値が実際より小さくなります。
特にアルミニウムや銅など軟質材料の測定では、過大な測定力によって被測定物自体が変形してしまう恐れがあります。
軟質材料を扱う場合は、フリクションストップ付きのマイクロメーター（ラチェットより測定力が低い）の使用を検討しましょう。
Step 4：目盛りの読み取りと記録
必要に応じてクランプでスピンドルを固定した後、前述の 3 ステップ（主目盛り → 副目盛り → シンブル目盛り）で目盛りを読み取ります。
読み取り値は必ずその場で記録するか、デジタルマイクロメーターの場合はデータ出力機能を活用して PC やタブレットに自動転送します。
アナログ式では、同一部品を 2〜3 回測定して値の一致を確認する習慣をつけると、読み取りミスの検出に有効です。
もし 2 回目の値が 1 回目と 0.5 mm ずれていたら、副目盛りの読み間違いの可能性が高いと判断できます。
測定後の取り扱い
測定が終わったら、測定面を柔らかい布で拭き、防錆油を薄く塗布してケースに収納します。
収納時はスピンドルとアンビルの間にわずかな隙間（0.5〜1 mm 程度）を空けておくのが正しい保管方法です。
密着させたまま保管すると、測定面同士が固着（リンギング）したり、温度変化による膨張でスピンドルに応力が加わったりする恐れがあります。
また、保管場所は温度変化の少ない乾燥した場所が理想的です。
工場内の窓際やヒーターの近くなど、直射日光や熱源にさらされる場所は避けてください。

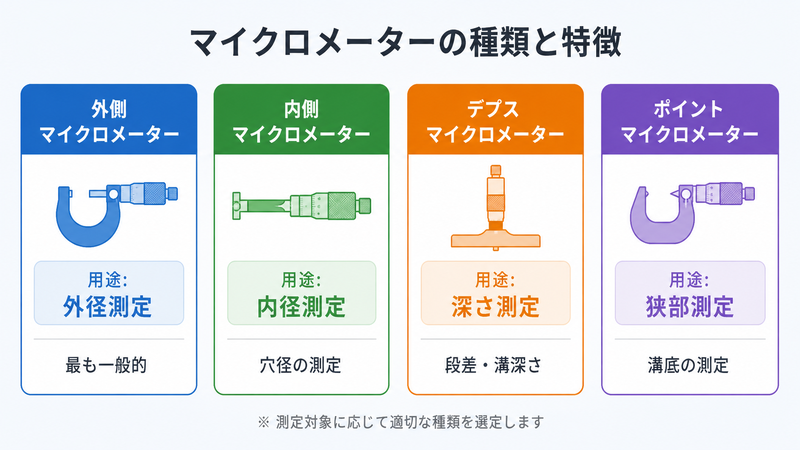

5. マイクロメーターの種類と選び方
マイクロメーターには多くの種類があり、測定対象や測定箇所に応じて最適なものを選定する必要があります。
「外径」「内径」「深さ」「狭い溝」のように測定箇所が異なれば、必要なマイクロメーターの形状もまったく違ってきます。
ここでは、代表的な種類とその用途を一つずつ紹介します。
外側マイクロメーター
最も一般的なマイクロメーターで、丸棒の外径や板厚など外側寸法の測定に使用します。
製造現場で単に「マイクロメーター」と言えば、通常はこの外側マイクロメーターを指します。
標準品は 0〜25 mm の測定範囲で、25 mm 刻みで 0〜300 mm 程度までラインナップされています。
一部のメーカーからは 0〜500 mm、さらには 0〜1000 mm クラスの大型品も販売されています。
大型品はフレームが非常に大きくなるため、重量も数 kg に達し、専用のスタンドに固定して使用するのが一般的です。
内側マイクロメーター（インターナルマイクロメーター）
穴の内径を測定するためのマイクロメーターです。
棒状の測定子を穴の中に挿入し、両端を広げることで内径を測定します。
三点式（三点接触方式）の製品は、120° 間隔の 3 つの測定子が自動的に調心するため、測定軸のずれを最小限に抑えることができます。
一方、二点式の製品はコストが低いものの、穴の中心を通る直径方向に正しくセットする技術が求められます。
内側マイクロメーターは外側マイクロメーターに比べて使いこなしが難しく、ゲージR&Rの結果が悪化しやすい測定器の一つです。
精度が要求される内径測定には、三点式の内側マイクロメーターか、シリンダーゲージとの併用を検討しましょう。
デプスマイクロメーター
穴の深さや段差、溝の深さなどの深さ寸法を測定するためのマイクロメーターです。
ベース面（基準面）を被測定物の表面に当て、スピンドルを穴や溝の底に向けて下ろすことで深さを測定します。
交換式のロッド（測定棒）が付属しており、ロッドの長さを変えることで測定範囲を拡大できます。
通常、0〜25 mm、25〜50 mm、50〜75 mm のロッドがセットになった製品が多く見られます。
デプスマイクロメーターの注意点は、ベース面と被測定物の表面が密着していることを確認してから測定を行うことです。
ベース面と表面の間にバリや切粉が挟まっていると、その分だけ深さが浅く測定されてしまいます。
ポイントマイクロメーター
アンビルとスピンドルの先端が円錐状に尖った形状のマイクロメーターです。
通常のマイクロメーターでは測定面が入らない狭い溝や小さな穴の測定に適しています。
先端角度は 15°、30°、60° など複数の種類があり、測定箇所の形状に応じて選択します。
ただし、先端が尖っている分だけ測定面積が小さく、セットの正確さがより重要になる点に注意が必要です。
その他の特殊マイクロメーター
上記以外にも、用途に特化したマイクロメーターが多数存在します。
たとえば、歯厚マイクロメーターは歯車の歯厚測定に特化しており、アンビルとスピンドルの形状が歯形に合わせて設計されています。
管用マイクロメーターはパイプの肉厚測定に特化し、一方の測定面が球状になっています。
キャリパー型マイクロメーターはノギスのジョウ形状にマイクロメーターの送り機構を組み合わせた製品で、段差の測定に便利です。
このように、測定対象の形状や測定箇所に応じて最適なマイクロメーターを選定することが、正確な測定の大前提です。
「手持ちのマイクロメーターで無理やり測る」のではなく、測定対象に合った専用品を使うことが現場の鉄則と言えます。
デジタルマイクロメーター
測定値を液晶画面にデジタル表示するマイクロメーターで、読み取り誤りを大幅に低減できます。
最小表示が 0.001 mm（1 μm）の製品もあり、アナログ式のバーニヤ付きマイクロメーターと同等以上の分解能を実現しています。
データ出力端子を備えた製品では、測定データを PC に直接転送して統計処理に活用できます。
MSA（測定システム解析）を実施する際にも、デジタル出力によるデータ収集は効率化の大きな武器となります。
また、原点設定ボタンを使えば任意の位置でゼロリセットができるため、比較測定が容易になるメリットもあります。
IP65 等級の防塵防水性能を備えた製品もあり、切削油が飛散するような過酷な環境でも安心して使用できます。
ただし、デジタル式は電池切れや電子回路の故障リスクがあります。
現場には必ずアナログ式のバックアップを用意しておくことを推奨します。
| 種類 | 測定対象 | 測定範囲の例 | 分解能 |
|---|---|---|---|
| 外側マイクロメーター | 外径・板厚 | 0〜25 mm（25 mm刻み） | 0.01 mm |
| 内側マイクロメーター | 内径 | 5〜30 mm など | 0.01 mm |
| デプスマイクロメーター | 深さ・段差 | 0〜25 mm（ロッド交換式） | 0.01 mm |
| ポイントマイクロメーター | 狭部・溝底 | 0〜25 mm | 0.01 mm |
| デジタルマイクロメーター | 外径ほか | 0〜25 mm（25 mm刻み） | 0.001 mm |
関連記事

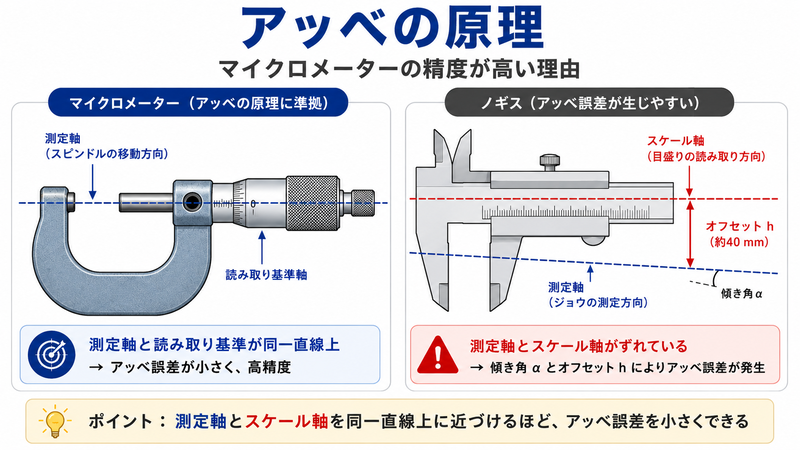

6. アッベの原理｜マイクロメーターの精度が高い理由
マイクロメーターがノギスよりも高い測定精度を実現できる理由は、単に目盛りが細かいからではありません。
精度の高さを支える理論的根拠として、アッベの原理という測定の基本法則が存在します。
この原理を理解すると、なぜマイクロメーターの構造が合理的なのかが明確にわかります。
アッベの原理とは
アッベの原理（Abbe's Principle）とは、19世紀のドイツの物理学者エルンスト・アッベが提唱した測定の基本原理です。
光学顕微鏡の開発で知られるアッベは、測定器の設計においても極めて重要な指針を残しました。
その内容は次のように要約されます。
「測定軸とスケール軸を同一直線上に配置すれば、案内面の角度誤差が測定値に影響しない」
言い換えれば、「被測定物を挟む方向」と「目盛りを読み取る方向」を一致させなさい、ということです。
マイクロメーターでは、スピンドルの移動方向（測定軸）とスリーブの目盛り（スケール軸）が同一直線上に配置されています。
このため、仮にスピンドルがわずかに傾いたとしても、その角度誤差が測定値に与える影響は極めて小さくなります。
これがマイクロメーターの構造上の最大の強みです。
ノギスではなぜ誤差が生じるのか
一方、ノギスでは測定面（ジョウ）がスケール（本尺）からオフセットした位置にあります。
つまり、「被測定物を挟む軸」と「目盛りを読む軸」が平行ではあるものの、同一直線上にはありません。
この構造では、スライダーがわずかに傾いた（ガタが生じた）ときに「アッベ誤差」と呼ばれる測定誤差が発生します。
アッベ誤差の大きさは次の式で表されます。
ここで h は測定軸とスケール軸のオフセット距離、α は傾き角度です。
ノギスの場合、ジョウの測定点からスケールまでのオフセット距離が 40 mm 程度あるのが一般的です。
このとき、スライダーの傾き角度がわずか 0.01°（約 0.000175 rad）だったとしても、次のような誤差が生じます。
7 μm はマイクロメーターの最小読取値（10 μm）に匹敵する大きさです。
マイクロメーターはアッベの原理に準拠しているため、このような構造的な誤差が原理的に発生しません。
これが「マイクロメーターはノギスより高精度」と言われる最も本質的な理由です。
アッベの原理を踏まえた測定器選定
アッベの原理は、マイクロメーターに限らず、あらゆる測定器の選定において重要な判断基準になります。
たとえば、測定顕微鏡やリニアスケールなどもアッベの原理に準拠した構造を持つ製品が上位グレードとして販売されています。
測定精度が厳しく要求される場面では、まず「その測定器はアッベの原理に準拠しているか」を確認する習慣をつけると、測定器選定の判断がクリアになります。
精密測定の世界では、「どれだけ目盛りが細かいか」よりも「構造がどれだけ合理的か」が測定精度を根本的に決定するという事実を、アッベの原理は私たちに教えてくれます。
7. 器差・校正・温度補正｜測定精度を維持する管理
マイクロメーターは購入時の精度がそのまま永続するわけではありません。
使用頻度や経年変化、落下などの衝撃によって精度は徐々に劣化します。
そのため、定期的な校正と日常的な精度管理が不可欠です。
ここでは、器差の概念・校正方法・温度補正の計算について詳しく解説します。
器差とは
器差とは、測定器が示す値と真の値との差のことです。
すべてのマイクロメーターには製造時に微小な器差が存在し、使用に伴って器差は拡大していきます。
JIS B 7502 では、マイクロメーターの器差の許容値が測定範囲ごとに規定されています。
たとえば 0〜25 mm の外側マイクロメーターでは、器差の許容値は ±2 μm（±0.002 mm）です。
50〜75 mm では ±3 μm、100〜125 mm では ±4 μm と、測定範囲が大きくなるほど許容値も広がります。
器差が許容値を超えた場合は、メーカーでの再調整や修理が必要です。
修理しても許容値内に収まらない場合は、残念ながら廃棄の判断をしなければなりません。
長年使い込んだマイクロメーターへの愛着は理解できますが、精度を失った測定器は「嘘をつく道具」になりかねません。
校正の方法
マイクロメーターの校正には、ブロックゲージ（ゲージブロック）を基準器として使用します。
ブロックゲージは等級によって精度が異なり、K級（公差 0.05 μm 以内）が校正用として一般的です。
校正手順は次のとおりです。
- マイクロメーターのゼロ点を確認する
- 測定範囲内の複数点（通常 5 点以上）でブロックゲージを測定する
- 各測定点における器差（マイクロメーターの読み値 − ブロックゲージの呼び寸法）を記録する
- すべての測定点で器差が許容値内であることを確認する
- 校正結果を校正証明書に記録し、次回校正予定日を設定する
校正の頻度は使用環境や使用頻度に依存しますが、一般的には6か月〜1年ごとに実施します。
使用頻度が非常に高い場合や、精度要求の厳しい工程で使用する場合は、3か月ごとの校正も珍しくありません。
限界ゲージと同様に、測定器の管理台帳を作成して校正履歴・器差の推移・修理歴を一元管理することが品質管理の基本です。
ISO 9001 や IATF 16949 などの品質マネジメントシステムでは、測定器の校正管理が審査項目に含まれています。
温度補正の計算方法
JIS B 7502 では、測定の基準温度を20°Cと規定しています。
基準温度から外れた環境で測定を行うと、マイクロメーター本体と被測定物の双方が熱膨張し、測定値に誤差が生じます。
鋼材の線膨張係数は約 11.5 × 10⁻⁶ /°C です。
基準温度 20°C からの温度差を ΔT とすると、被測定物の膨張量は次のように計算できます。
たとえば、真の寸法 100 mm の鋼製部品を 25°C の環境で測定した場合を考えましょう。
約 5.8 μm の誤差は、マイクロメーターの最小読取値 10 μm の半分以上に相当する無視できない大きさです。
温度が 30°C まで上がれば、同じ計算で 11.5 μm の誤差が生じ、最小読取値を超えてしまいます。
さらに、マイクロメーター本体と被測定物の材質が異なる場合は話がもう少し複雑になります。
たとえばアルミニウム合金（線膨張係数 23 × 10⁻⁶ /°C）の部品を鋼製のマイクロメーターで測定すると、両者の膨張量の差がそのまま測定誤差になります。
異種材料の測定では、それぞれの線膨張係数の差分を考慮した補正が必要です。
実務では、以下の対策が有効です。
- 測定室の温度を 20°C ± 2°C 以内に管理する（恒温室の設置が理想的）
- 被測定物とマイクロメーターを同じ環境に最低 30 分以上置いてなじませてから測定する
- 温度差が避けられない場合は、上記の式で補正値を計算して測定値から差し引く
- 断熱手袋を使用してマイクロメーターへの体温伝達を防ぐ
温度管理は地味ながらも、測定精度を根本から左右する重要な要素です。
「室温が 20°C から少しずれたくらいで影響があるのか」と軽視されがちですが、上記の計算が示すとおり、μm オーダーの精度管理には温度差 1°C の違いが確実に効いてきます。
8. 測定の信頼性評価｜ゲージR&Rとの関係
マイクロメーターの精度がいくら高くても、測定者や測定環境によるばらつきが大きければ、測定結果を信頼することはできません。
「本当にこの測定値は正しいのか」を定量的に評価する手法が、ゲージR&R（Gauge Repeatability and Reproducibility）です。
ゲージR&Rの基本概念
ゲージR&Rでは、測定のばらつきを次の 2 つの成分に分解して評価します。
繰返し性（Repeatability）は、同一の測定者が同一の測定器で同一の部品を繰り返し測定したときのばらつきです。
これは測定器そのものの精度や、測定手順の安定性を反映します。
マイクロメーターの場合、ラチェットストップの動作不良やスピンドルの摩耗が繰返し性を悪化させる主な要因です。
再現性（Reproducibility）は、異なる測定者が同一の測定器で同一の部品を測定したときのばらつきです。
これは測定者間の技量差を反映します。
アナログ式マイクロメーターでは、副目盛りの読み取り方や被測定物のセット方法に個人差が出やすく、再現性が悪化しやすい傾向があります。
%GR&Rの計算と合否判定
ゲージR&Rの結果は、%GR&R（全体ばらつきに対するゲージR&Rの割合）で評価します。
ここで、ゲージR&Rのばらつきは繰返し性と再現性の合成です。
一般的な合否判定基準は次のとおりです。
| %GR&R | 判定 | 対応 |
|---|---|---|
| 10% 未満 | 合格 | 測定システムは良好。そのまま使用可能 |
| 10〜30% | 条件付き合格 | 改善の余地あり。コスト対効果を勘案して判断 |
| 30% 超 | 不合格 | 測定システムの見直しが必要。使用を中止する場合も |
自動車業界では、AIAG（全米自動車産業協会）の MSA マニュアルに基づいてこの基準が運用されています。
マイクロメーターのゲージR&Rで注意すべきポイント
マイクロメーターは分解能が高い分、測定者の読み取り方によるばらつき（再現性）が問題になりやすい測定器です。
特にアナログ式では、副目盛り（0.5 mm）の読み間違いが %GR&R を大きく悪化させる要因になります。
また、測定力の管理も重要です。
ラチェットストップを使わずにシンブルを直接回して締め込む測定者がいると、測定力のばらつきが繰返し性を悪化させます。
「必ずラチェットストップを使う」というルールを標準作業手順書（SOP）に明記し、全測定者に徹底することが重要です。
ゲージR&Rの結果が不合格だった場合は、次の改善策を検討します。
- デジタルマイクロメーターへの変更（読み取り誤差の排除）
- 測定者への再教育と手順の標準化（副目盛りの確認手順を明文化）
- 測定環境の改善（温度管理の徹底、振動や風の影響の排除）
- 測定器の校正頻度の見直し（器差の拡大が繰返し性を悪化させている可能性）
- 測定治具の導入（被測定物のセット角度を安定させるジグの活用）
マイクロメーターの性能を最大限に引き出すには、測定器単体の精度だけでなく、「人（測定者）」「方法（手順）」「環境（温度・振動）」を含めた測定システム全体の最適化が不可欠です。
この考え方はMSA（測定システム解析）の根幹をなす概念であり、工程能力指数の信頼性にも直結します。
関連記事
関連記事
まとめ
本記事では、マイクロメーターの読み方・使い方・各部名称・種類・アッベの原理・校正と温度補正・ゲージR&Rによる信頼性評価について解説しました。
マイクロメーターは、ねじピッチ 0.5 mm をシンブルで 50 等分することで 0.01 mm の分解能を実現する精密測定器です。
ノギスの 5 倍の分解能を持ち、±0.05 mm 以下の厳しい公差管理に不可欠な測定ツールとなっています。
各部名称は、フレーム・アンビル・スピンドル・スリーブ・シンブル・ラチェットストップ・クランプの 7 つが基本構成です。
特にラチェットストップは、測定力を一定に保つための重要な機構であり、ノギスにはないマイクロメーター独自の強みです。
読み取りは「スリーブ主目盛り → 副目盛り → シンブル目盛り」の 3 ステップで行い、合計値が測定結果となります。
最も多い読み間違いは副目盛り（0.5 mm）の見落としであり、読み取り後の再確認を習慣化することが大切です。
測定精度を支える理論的根拠はアッベの原理です。
測定軸とスケール軸を同一直線上に配置しているため、ノギスで生じるアッベ誤差が原理的に発生しない構造になっています。
精度を維持するためには、ブロックゲージを用いた定期校正と基準温度 20°C での測定が欠かせません。
鋼材では温度差 5°C で 100 mm あたり約 5.8 μm の誤差が生じるため、温度管理は測定精度を左右する重要な管理項目です。
そして、測定システム全体の信頼性を定量的に保証するにはゲージR&Rが有効です。
マイクロメーターの性能を最大限に引き出すために、測定器だけでなく、測定者・手順・環境を含めた総合的な管理を実践しましょう。
関連記事
