モールドベースとは｜金型メーカーと価格・材質の基礎

機械工学 機械工学-プロセス

数百トンの型締力が加わり、溶融した樹脂が数百キロの圧力で注入される過酷な環境。その中で、ミクロン単位の合わせ精度を維持し、成形品を正確に生み出すための「頑丈な家」。それが「モールドベース（Mold Base）」です。

プレス加工における「ダイセット」と同様、モールドベースは金型の外枠であり、基本構造そのものです。しかし、熱と流体を扱う射出成形ならではの特殊な鋼材選定や、複雑な突き出し機構（エジェクタ）、そして3枚プレートなどの独自の構造が存在します。

ここをケチって剛性不足のベースを使えば、成形中に金型が口を開き（パカ付き）、製品はバリだらけになり、最悪の場合はキャビティやコアが破損します。

本記事では、モールドベースの基本構造から、フタバやミスミといった主要メーカーの使い分け、S55CやHPMといった材質の選定基準、そしてマシニングセンタによる高精度ポケット加工の極意まで、金型製造の現場視点で徹底解説します。

1. モールドベースとは：金型の「母艦」

モールドベースとは、プラスチック射出成形金型（インジェクションモールド）を構成するプレート群とガイド部品の総称です。

製品の形状を転写する「キャビティ（凹）」と「コア（凸）」という入れ子（インサート）を収納し、成形機に取り付けるための土台となります。

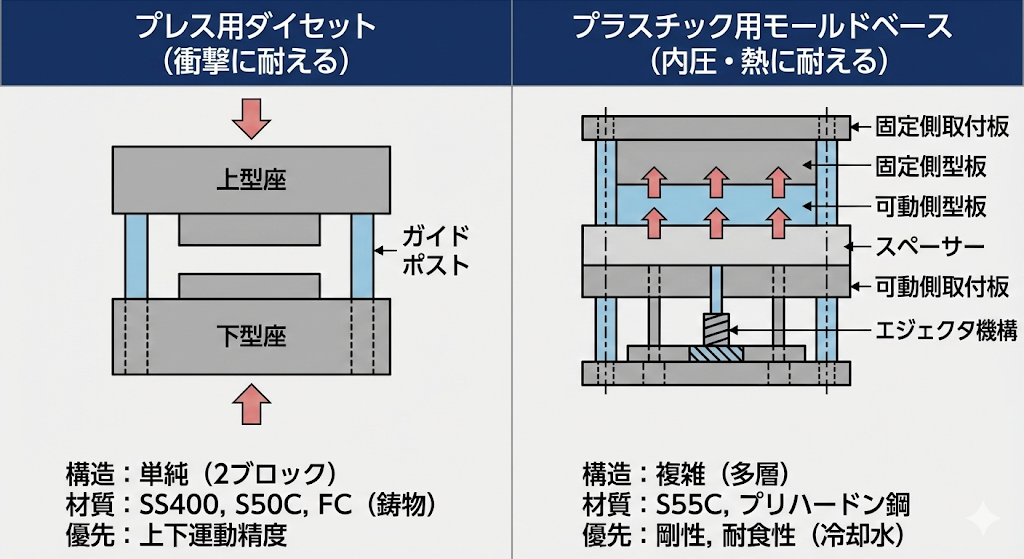

プレス金型（ダイセット）との違い

現場ではよく比較されますが、求められる機能が異なります。

  • プレス用ダイセット： 「衝撃」に耐える構造。上下運動の精度（ガイドポスト）が最優先。基本は上型と下型の2ブロック構成。材質はSS400やS50C、FC（鋳物）が主。
  • プラスチック用モールドベース： 「内圧」と「熱」に耐える構造。樹脂圧によるプレートのたわみを防ぐ剛性と、冷却水を通すための耐食性が必要。固定側と可動側、さらにエジェクタ機構を含む多層構造（5〜7枚以上のプレート）。材質はS55Cやプリハードン鋼が主。

しかし、どちらも「平行度」と「直角度」が命である点は共通しており、平面研削盤やボーリング加工の技術が品質を左右します。

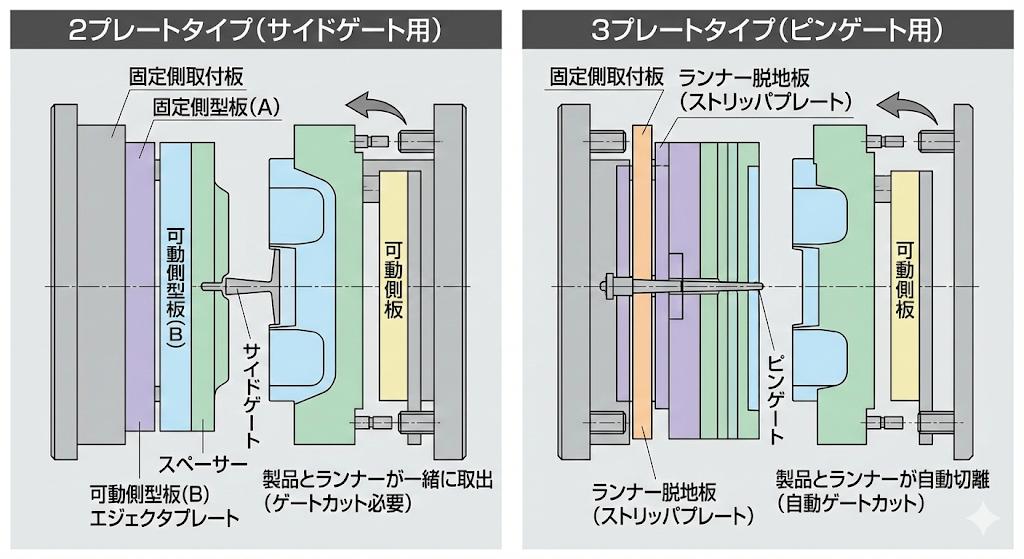

2. 構造の解剖：2プレートと3プレート

モールドベースには大きく分けて2つのタイプがあります。ゲート方式（樹脂の入り口）によって使い分けます。

2プレートタイプ（サイドゲート用）

最もシンプルな構造です。 「固定側型板」と「可動側型板」の2つの主要プレートが開閉します。 製品とランナー（樹脂の通り道）が一緒に取り出されます。

構造が単純で剛性が高く、コストも安いですが、ゲートの切断（ゲートカット）を後工程で行う必要があります。

【構成プレート（上から順）】

1. 固定側取付板（トッププレート）

2. 固定側型板（Aプレート）

3. 可動側型板（Bプレート）

4. スペーサーブロック（ゲタ）

5. エジェクタプレート（突き出し板）

6. 可動側取付板（ボトムプレート）

3プレートタイプ（ピンゲート用）

固定側型板の上に、「ランナー脱地板（ストリッパプレート）」が追加された構造です。 型開きの際、製品とランナーが自動的に切り離されます（自動ゲートカット）。

ゲート跡を目立たせたくない場合や、多点ゲートが必要な場合に使われますが、構造が複雑でガイドピンが長くなるため、剛性が落ちやすく、メンテナンスも大変です。

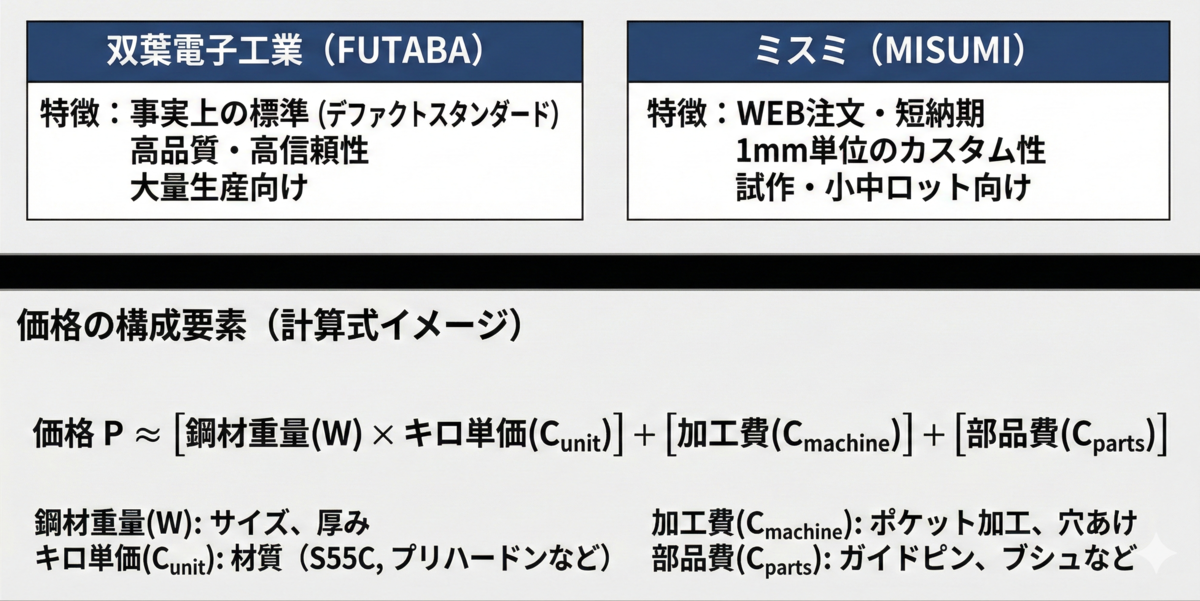

3. 主要メーカーと価格の相場観

日本国内において、モールドベースの調達先は大きく分けて2社、そして「特注」という選択肢があります。

双葉電子工業（FUTABA）

「モールドベースと言えばフタバ」と言われるほどのガリバー企業です。

日本の金型標準規格（JISベース）の多くは、フタバの規格（Sタイプ等）が事実上の標準（デファクトスタンダード）になっています。

高品質で鋼材の信頼性が高く、大量生産品向けの金型では第一選択となります。

モールドベース | 双葉電子工業株式会社

ミスミ（MISUMI）

「WEBで注文、最短翌日出荷」という圧倒的なスピードと、1mm単位でプレート厚を変更できるカスタム性が特徴です。

CADデータ（3D）をアップロードするだけで見積もりが即座に出る「Mold EX-Press」などのツールが充実しており、短納期の試作型や、小〜中ロット金型で圧倒的なシェアを持っています。

価格の計算と相場

モールドベースの価格 P は、サイズ（重量）、材質、そして追加加工の有無で決まります。

P \approx (W_{steel} \times C_{unit}) + C_{machine} + C_{parts}

  • W_{steel}：鋼材重量
  • C_{unit}：キロ単価（S55Cで数百円/kg、プリハードンでその1.5〜2倍）
  • C_{machine}：加工費（ガイド穴、ポケット加工）
  • C_{parts}：ガイドピン、ブシュ等の部品費

【価格事例】 サイズ 300mm × 300mm（3030タイプ）、材質S55C、標準2プレートの場合： * 標準価格： 4万円 〜 6万円程度 * ポケット加工付き： 8万円 〜 12万円程度 * 3プレート（ピンゲート）： 1.5倍 〜 2倍

サイズが大きくなると指数関数的に価格が上がります。 例えば、自動車バンパー用の大型ベース（2000mmクラス）になると、数百万円〜一千万円にもなります。

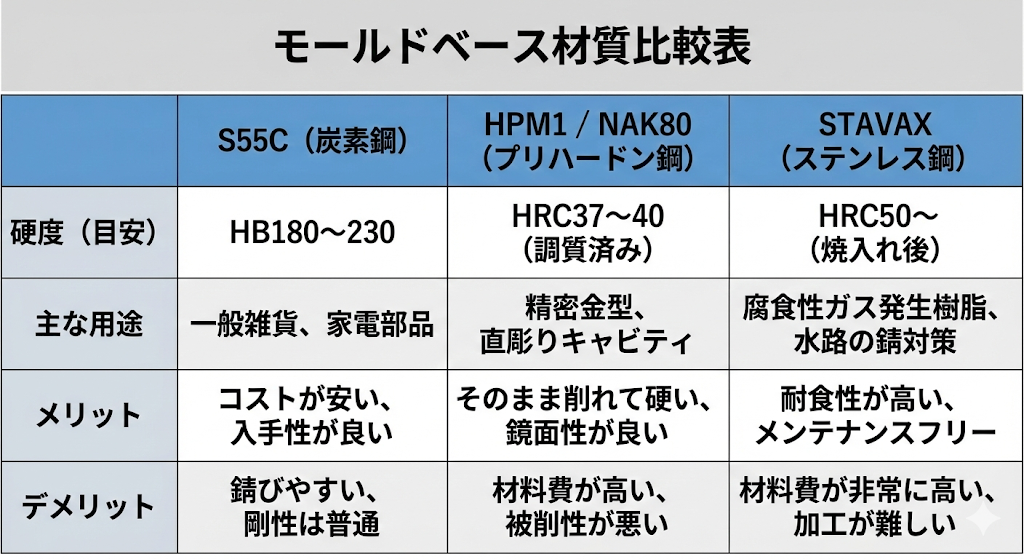

4. 材質選定：S55Cか、プリハードンか

プレス金型のダイセットはS50CやSS400が一般的ですが、モールドベースはより硬く、高品質な材料が求められます。

S55C（炭素鋼）

最も一般的なモールドベース材です。 S50Cよりも炭素量が多いため、硬度が少し高く（HB180〜230程度）、剛性があります。

一般的な雑貨、家電部品などの金型に使われます。 注意点として、そのままでは錆びやすいため、保管時は防錆油が必須です。

HPM1 / NAK80（プリハードン鋼）

あらかじめHRC37〜40程度に熱処理（調質）された鋼材です。 「そのまま削れて、しかも硬い」のが特徴です。

  • メリット：
    • ヒケやバリを嫌う精密金型に向く。
    • モールドベース自体をキャビティ（直彫り）として使う場合に最適。
    • 鏡面磨き性が良い（特にNAK80）。
  • デメリット：
    • 材料費が高い（S55Cの2〜3倍）。
    • 被削性が悪く、加工に時間がかかる。

STAVAX（ステンレス鋼）

SUS420J2改良材など。 冷却水による水路の錆びを防ぎたい場合や、腐食性ガスが出る樹脂（PVC、POM等）を成形する場合に使われます。 価格は非常に高いですが、メンテナンスフリー化によるコストメリットは大きいです。

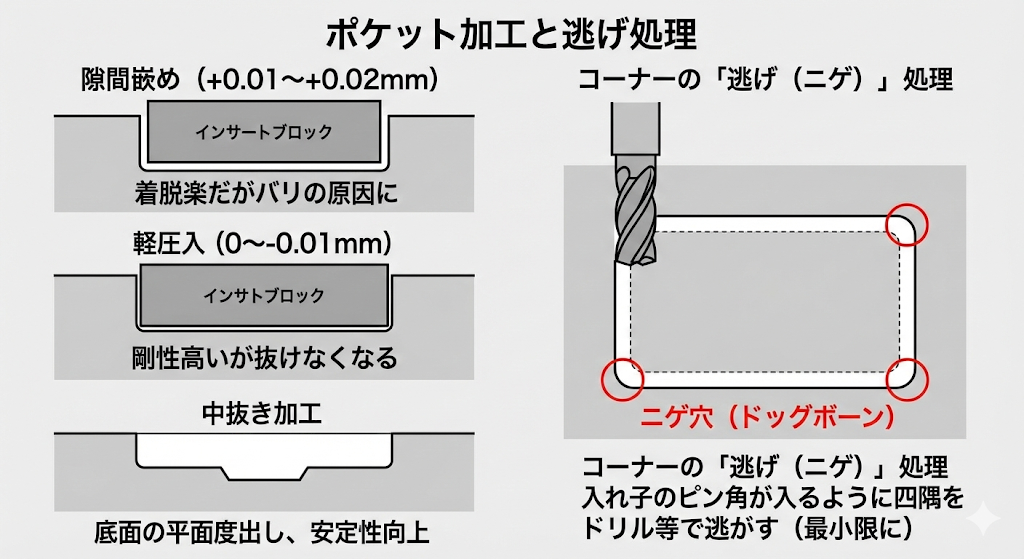

5. 加工の勘所：ポケット加工と逃げ

モールドベースを購入した後、金型メーカーで行う主な追加加工は、入れ子（インサート）をはめ込むための「ポケット加工」です。

ポケットの精度と公差

入れ子（キャビティブロック）の外寸に対して、ベース側のポケットはどのくらいの公差で掘るべきか。

一般的には、「プラス0.01mm 〜 0.02mm（H7級）」の隙間嵌め（クリアランスフィット）か、あるいは「0 〜 マイナス0.01mm（軽圧入）」を狙います。

  • 隙間嵌め： 入れ子の着脱が楽ですが、射出圧力で入れ子が動き、バリの原因になります。
  • 軽圧入： 剛性は高いですが、入れ子が抜けなくなります。

最近の流行りは、ポケットの底面中央を深く削り（逃がし）、周辺の額縁部分（幅10mm〜20mm）だけで入れ子を受ける「中抜き加工」です。

これにより、底面の平面度を出しやすくなり、かつ入れ子の安定性が増します。

コーナーの「逃げ（ニゲ）」処理

入れ子の角は直角（ピン角）ですが、エンドミルで掘ったポケットの隅には必ずR（アール）が残ります。 このままでは入れ子が入りません。

そこで、ポケットの四隅にドリルやエンドミルで「ニゲ穴（ドッグボーン）」を加工します。 プレス金型のダイセット加工と同様の処理ですが、樹脂漏れを防ぐため、ニゲは最小限のサイズにするか、あるいは入れ子側の角をC面取りして対応します。



6. 剛性計算：プレートのたわみ

「なぜモールドベースはこんなに分厚いのか？」

それは、射出圧力（Injection Pressure）に耐えるためです。 成形時、金型内部には 30〜100 MPa（約300〜1000気圧）もの圧力がかかります。

たわみ量 \delta の計算式

プレートを「両端固定梁」と見なした場合の最大たわみは以下の式で近似されます。

\delta = \dfrac{w l^4}{384 E I}

  • w：分布荷重（射出圧力 × キャビティ幅）
  • l：スパン（スペーサーブロックの間隔）
  • E：ヤング率（鋼：210 GPa）
  • I：断面二次モーメント \dfrac{b h^3}{12} （ h：プレート厚み）

ここで重要なのは、たわみは厚み h の3乗に反比例するということです。

厚みを2倍にすれば、たわみは1/8になります。 バリの発生を防ぐ許容たわみ量は、一般的に 0.005mm 〜 0.010mm 以下とされています。 これを満たすために、設計者はカタログの推奨厚みよりもワンランク厚いプレートを選ぶことが多いです。

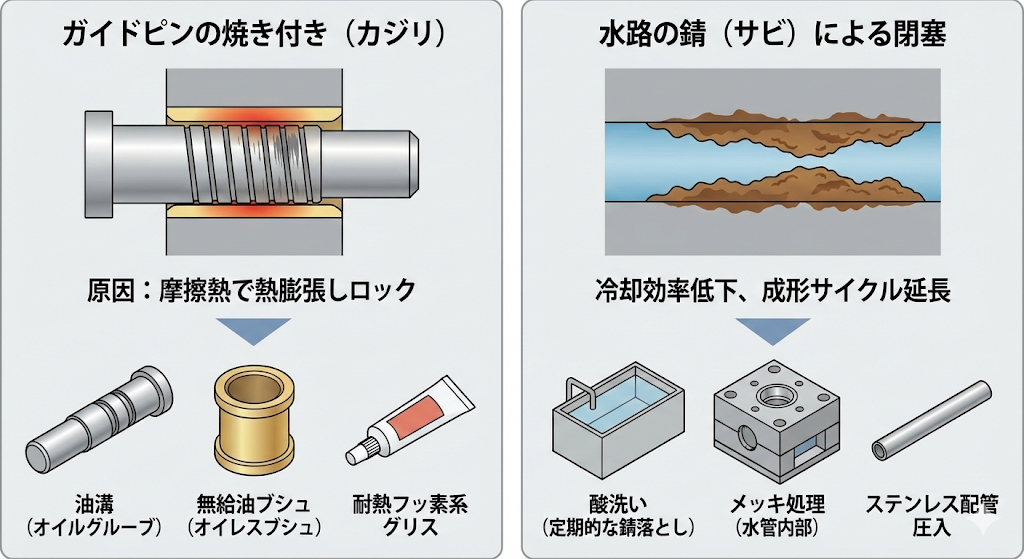

7. 現場の苦労話：ガイドピンのカジリと錆

金型寿命を縮める最大の原因は、成形部ではなく「ガイド部」のトラブルです。

ガイドピンの焼き付き（カジリ）

成形サイクルが早くなると、ガイドピンとブシュの摩擦熱が逃げ場を失い、熱膨張してロックします（カジリ）。

特に3プレートタイプの場合、ストリッパプレートの可動ストロークが長いため、このトラブルが多発します。

対策：

・ガイドピンに「油溝（オイルグルーブ）」を追加する。

・無給油ブシュ（オイレスブシュ）を使用する。

・ダイセット用のような高粘度グリスではなく、耐熱性の高いフッ素系グリスを使用する。

水路の錆（サビ）による閉塞

モールドベース内部には、冷却水を流す穴（水管）が縦横無尽に開いています。

S55C材で長期間使用していると、内部が錆びて冷却効率が落ち、成形サイクルが延びたり、製品が変形したりします。

現場では、定期的に酸洗いで錆を落とすか、最初から水管内部にメッキ処理されたベースを使う、あるいはステンレス配管を圧入するなどの対策を行います。

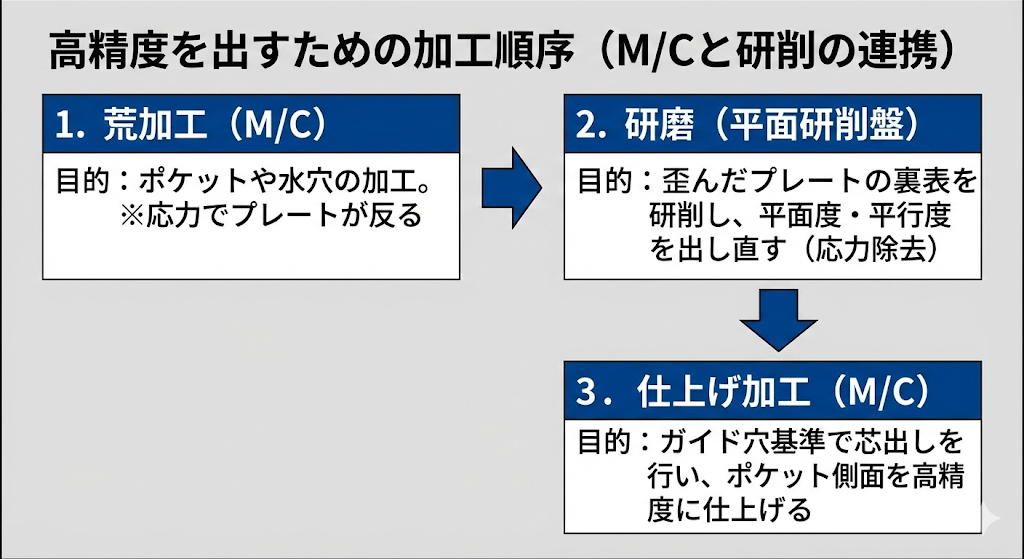

8. マシニング加工と平面研削の連携

モールドベースの追加加工において、最も精度を出すための工程順序があります。

  1. 荒加工（M/C）： ポケットや水穴を加工します。応力でプレートが反ります。
  2. 研磨（平面研削盤）： 歪んだプレートの裏表を研削し、平面度と平行度を出し直します。
  3. 仕上げ加工（M/C）： ガイド穴基準で芯出しを行い、ポケットの側面を仕上げます。

「面倒だから」と研磨を飛ばして仕上げ加工をすると、組付けた時にガイドピンが入らなかったり、隙間ができたりします。

ベース加工においては、マシニングセンタの精度よりも、「段取り替えの間の応力除去」と「平面研削」が品質を決めます。



9. まとめ

モールドベースは、金型見積もりの中では「材料費」として扱われがちですが、実際には「構造体」としての機能部品です。

  • 安易に薄いプレートを選ばず、剛性計算に基づいて厚みを決める。
  • 材質は、初期コスト（S55C）だけでなく、メンテナンス性（プリハードン、ステンレス）も考慮する。
  • 加工においては、ポケットの公差と逃げ処理、そして研削による平面度確保を怠らない。

良いモールドベースを使った金型は、型閉じの音が違います。「ドン」ではなく、「バスッ」という重厚で密閉感のある音がします。 その音こそが、バリのない良品を何百万ショットも生み出す証です。
