数百トンもの衝撃が繰り返されるプレス加工の現場において、金型は常に悲鳴を上げています。その中で、髪の毛一本分のズレも許されず、数十本、時には数百本ものパンチ（刃物）を整然と配列し、強固に保持し続ける部品があります。それが「パンチプレート」です。
もし、このプレートの精度がわずかでも狂っていれば、パンチはダイ（下型）と噛み合わずに破損し、あるいは加工中に抜け落ちて金型を全損させる大事故につながります。地味な板に見えますが、そこにはパンチの姿勢を保つための嵌め合い公差や、衝撃を逃がすための材質選定、そして「絶対に抜けない」ようにするための現場の知恵が凝縮されています。
本記事では、プレス金型におけるパンチプレートの役割と設計計算、マキタ製電動パンチャーなど工具におけるホルダーとの違い、そして現場で技術者を悩ませる「パンチ抜け」や「座屈」への対策まで徹底解説します。
- 1. パンチプレートとは：金型の「司令塔」
- 2. マキタ（Makita）電動パンチャーとの関連性
- 3. パンチプレートの材質と硬度選定
- 4. パンチとの嵌め合い（クリアランス）設計
- 5. 設計計算：座屈と面圧の検証
- 6. 製作加工のポイント：ワイヤカットと治具研削
- 7. 現場の苦労話：パンチの「抜け」と「空転」
- 8. 保守・メンテナンスの要点
- 9. まとめ

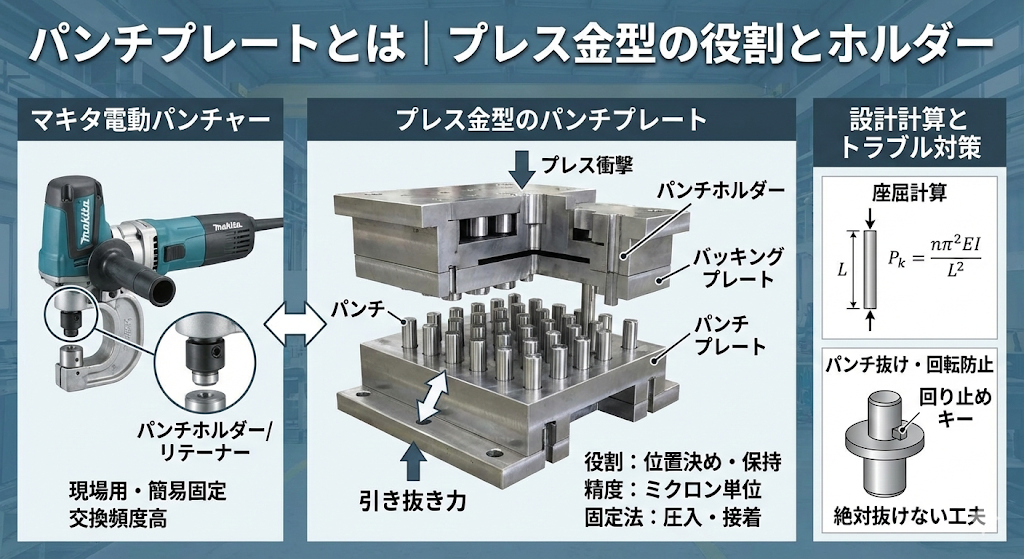

1. パンチプレートとは：金型の「司令塔」
パンチプレート（Punch Plate）とは、プレス金型の上型（アッパーダイセット）に組み込まれ、加工を行うパンチ（Punch）を所定の位置に固定・保持するためのプレートです。
一般的に、金型の上型構成は以下のようになっています（上から順）。
- パンチホルダー（Punch Holder）： シャンクが取り付けられ、プレス機械のスライドに固定される一番上の土台。
- バッキングプレート（Backing Plate）： パンチの頭がパンチホルダーにめり込むのを防ぐための硬い板。
- パンチプレート（Punch Plate）： パンチの胴体を掴み、位置を決める板。
- ストリッパプレート（Stripper Plate）： 材料を押さえ、パンチから材料を引き剥がす板。
この中で、パンチプレートは「位置決め精度」と「垂直度（直角）」を保証する役割を担っています。ここが傾いていれば、パンチは斜めに刺さり、一瞬で摩耗・破損します。
パンチホルダーとの違い
現場用語として混同されやすいのが「パンチホルダー」です。
正式には上記のように「一番上の土台」を指しますが、簡易金型やマキタなどの携帯工具においては、パンチを保持する部分そのものを「パンチホルダー」と呼ぶこともあります。
本記事では、工業用金型の「パンチを埋め込むプレート」をパンチプレートとして解説します。
2. マキタ（Makita）電動パンチャーとの関連性
建設現場や配電盤加工で使われる「携帯用油圧パンチャー」について説明します。

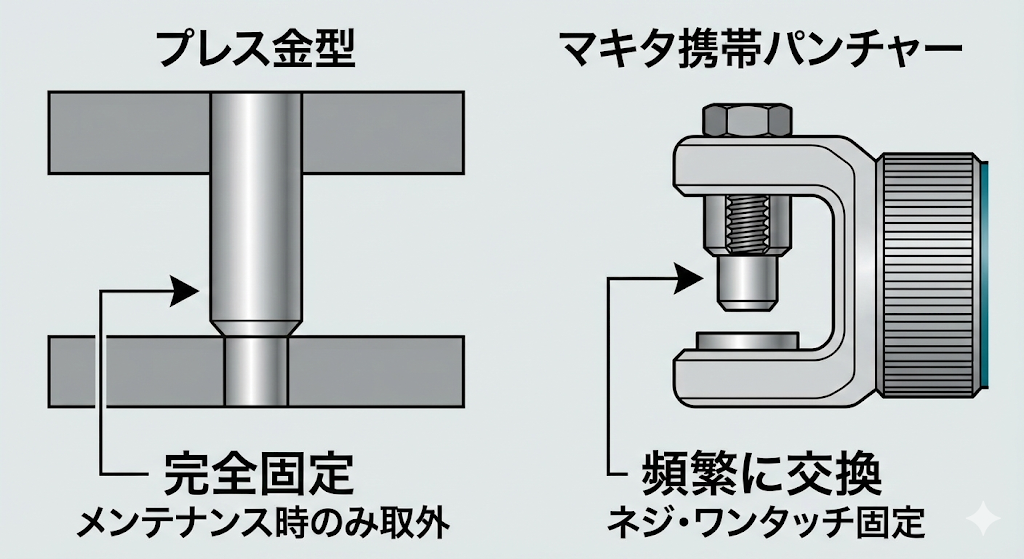

構造の違い
- プレス金型： 専用のダイセット内で、パンチプレートは「圧入」や「接着」によってパンチを完全に固定します。一度組んだら、メンテナンス時以外は外しません。
- マキタ（携帯パンチャー）： 現場で穴径を変える必要があるため、パンチとダイは頻繁に交換されます。 このとき、パンチを保持する部品（リテーナーやロックナット）が、金型でいうパンチプレートやパンチホルダーの役割を果たします。 マキタのパンチャー（例：PP201など）では、パンチはネジ式やワンタッチ式で固定されており、金型のようなミクロン単位の芯出し調整は不要な構造になっています（ガイドが内蔵されているため）。
これらは用途が異なりますが、「パンチを垂直に保持し、引き抜き力に耐える」という力学的本質は同じです。
3. パンチプレートの材質と硬度選定
パンチプレートには、適度な「硬さ」と、衝撃に耐える「靭性（粘り）」が必要です。

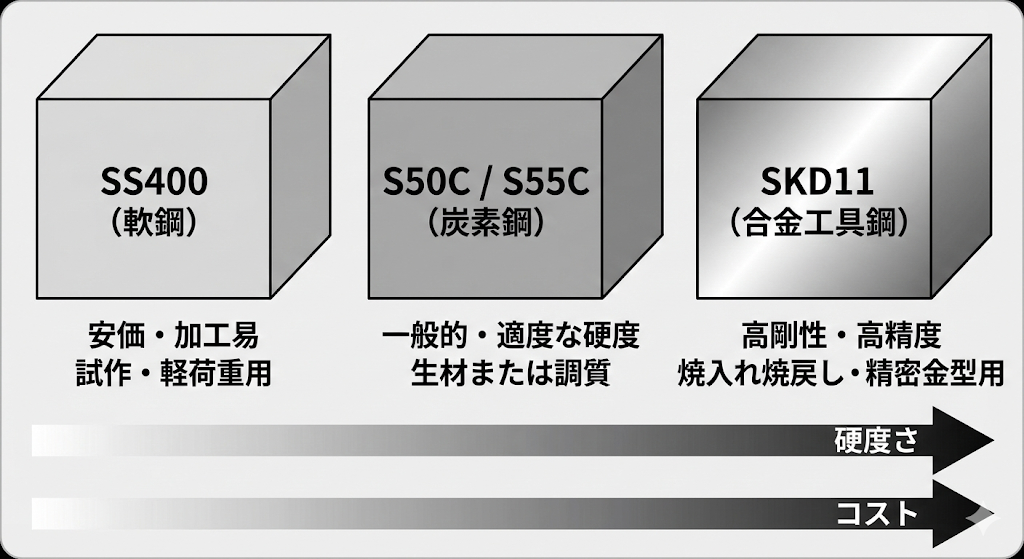

主な材質
- SS400（一般構造用圧延鋼材）： 安価で加工しやすいですが、軟らかいため、繰り返し荷重で穴が広がったり変形したりするリスクがあります。試作型や軽荷重の金型に使われます。
- S50C / S55C（炭素鋼）： 最も一般的です。適度な硬度があり、機械加工性も良好です。通常は生材（熱処理なし）で使われますが、耐久性を上げるために調質することもあります。
- SKD11（合金工具鋼）： 精密金型や、パンチ本数が多くプレートに高い剛性が求められる場合に使用します。焼入れ焼戻しを行い、ワイヤカットで高精度に加工します。
熱処理の是非
パンチプレートをガチガチに焼き入れ（HRC60等）すると、パンチを圧入した際に割れる恐れがあります。また、経年変化（置き狂い）を嫌うため、サブゼロ処理などの安定化処理を行うことも重要です。
4. パンチとの嵌め合い（クリアランス）設計
パンチをプレートの穴にどう固定するか。これが設計者の腕の見せ所です。
軽圧入（Light Press Fit）
最も基本的な固定法です。パンチの軸径よりも、プレートの穴径をわずかに小さくします。 目安：H7 / m5 または H7 / n5 例えば、φ10mmのパンチなら、穴径をφ9.990〜9.995mm程度に仕上げ、ハンマーやプレスで押し込みます。
締め代（しろ）が大きすぎると、プレートが反ってしまったり、パンチ穴のピッチが狂ったりします。
接着固定（Loctite）
精密順送金型では、圧入による歪みを嫌い、あえて「隙間ばめ（0.005mm〜0.01mm程度のクリアランス）」で作り、嫌気性接着剤（ロックタイト等）で固定する方法が主流です。
「接着なんて信用できるのか？」と思われるかもしれませんが、適切に脱脂・処理された嫌気性接着剤の剪断強度は非常に高く、無理に抜こうとするとパンチが折れるほどです。
5. 設計計算：座屈と面圧の検証
パンチプレートの厚みや、バッキングプレートの要否を決めるための計算式を紹介します。
① パンチの座屈荷重（Buckling Load）
細長いパンチは、加工の瞬間に圧縮されて「くの字」に曲がろうとします（座屈）。 オイラーの公式を用いて、座屈しない限界荷重 を計算します。
：端末条件係数（パンチプレート固定・先端ガイドありなら n=2〜4）
：ヤング率（鋼なら
）
：断面二次モーメント（円形なら
）
：パンチの突き出し長さ (mm)
：パンチ径 (mm)
【計算事例】 パンチ径 、長さ
、両端固定相当（n=4）とした場合。
断面二次モーメント：
座屈荷重：
このパンチは約10トンの荷重まで耐えられます。実際の加工荷重がこれ以下であることを確認します。
もし荷重オーバーなら、パンチを太くするか、パンチプレートを厚くして「突き出し長さ 」を短くする必要があります。
② バッキングプレートの面圧計算
パンチの頭（ツバ）がプレートに与える圧力です。 これが高すぎると、パンチがパンチホルダー（軟らかい材質）にめり込み、ガタつきの原因になります。
：抜き荷重 (N)
：パンチ頭部の受圧面積 (mm²)
許容面圧の目安（これを超えたら焼入れバッキングプレートが必要）： * SS400 / FC250：約 150 MPa * S50C：約 200 MPa * SKD11（焼入れ）：約 1500 MPa
小さなパンチで硬い材料を抜くときは、面圧が300MPaを超えることが多いため、必ずSKD11などの硬いバッキングプレート（裏板）を挟みます。
金型の基本構造 | 技術情報 | MISUMI-VONA【ミスミ】
6. 製作加工のポイント：ワイヤカットと治具研削
パンチプレートの穴位置精度は、製品の精度そのものです。
スタート穴の位置
ワイヤ放電加工機でプレートを切り抜く際、ワイヤを通すための「スタート穴（下穴）」が必要です。
この穴の位置が悪いと、加工後の「歪み」でピッチが狂います。
通常は、穴の中心にスタート穴をあけますが、多数個取りの場合は、熱影響や応力解放を考慮して、一筆書きではなく飛び飛びに加工するなどの工夫が必要です。
治具研削（ジググラインダー）
ワイヤカットでも±0.005mm程度の精度は出ますが、さらに高精度（±0.001mm）が求められる場合や、真円度を極めたい場合は、治具研削盤で仕上げます。
高速回転する砥石で穴の内面を研磨するため、面粗度も良くなり、パンチの圧入がスムーズになります。
7. 現場の苦労話：パンチの「抜け」と「空転」
現場で最も恐れられるトラブルの一つが、加工中にパンチがプレートから抜けてしまう「パンチ抜け」です。
カス上がりによる引き抜き
厚板や粘い材料（銅やアルミ）を加工すると、パンチが材料から抜ける際（ストリッピング時）に、ものすごい抵抗がかかります。
この「引き抜き力」がパンチの保持力を上回ると、パンチがずるずると引き出されてしまいます。
次にプレスが下降した時、飛び出したパンチがダイに激突し、大音響と共に金型が壊れます。
回り止め（キー）の重要性
丸パンチなら回っても問題ありませんが、異形パンチ（長穴や小判穴）が回転すると、ダイの穴と位置が合わなくなり、金型を破損させます。
これを防ぐために、パンチのツバの一部を削り（Dカット）、プレートに回り止めピンを入れるなどの加工をします。
「面倒だから」と接着剤だけで異形パンチを固定し、数万ショット後に接着が剥がれてパンチが回転、金型を全損させた…という失敗談は枚挙にいとまがありません。
8. 保守・メンテナンスの要点
パンチプレートは消耗品ではありませんが、定期的な点検が必要です。
穴の広がりチェック
長期間使用していると、衝撃でパンチ穴がわずかに広がってきます（だれる）。
パンチを指でつまんで揺らしてみて、ガタがあるようならプレートの寿命です。
また、パンチ交換時に何度も抜き差ししていると、穴内面が摩耗して保持力が落ちます。その場合は、オーバーサイズのパンチを作るか、プレートを新作します。
サビ対策
水溶性クーラントを使用する場合、プレートとパンチの隙間に水分が入り込み、内部で錆びて固着することがあります。
「抜こうと思ったら錆びついてビクともしない」 こうなると、パンチを壊して取り除くしかありません。
組立時に防錆油を塗布するか、カジリ防止グリス（コパスリップ等）を薄く塗るのがコツです。
9. まとめ
パンチプレートは、華やかな最新のコーティングパンチや、複雑なカム機構の陰に隠れがちですが、金型剛性の要（かなめ）です。
- 座屈荷重と面圧計算を行い、適切な厚みとバッキングプレートを選定する。
- 嵌め合い公差（H7/m5など）と接着剤を使い分け、絶対に抜けない固定を行う。
- 異形パンチには必ず物理的な回り止めを施す。
マキタの工具であれ、数百トンのプレス金型であれ、「刃物を正しく保持する」という基本は変わりません。 もし工場で、規則正しく並んだパンチの列を見かけたら、それを支えているプレートの精度と、そこに込められた設計者の計算に思いを馳せてみてください。その一枚の板こそが、モノづくりの精度を底支えしているのです。
