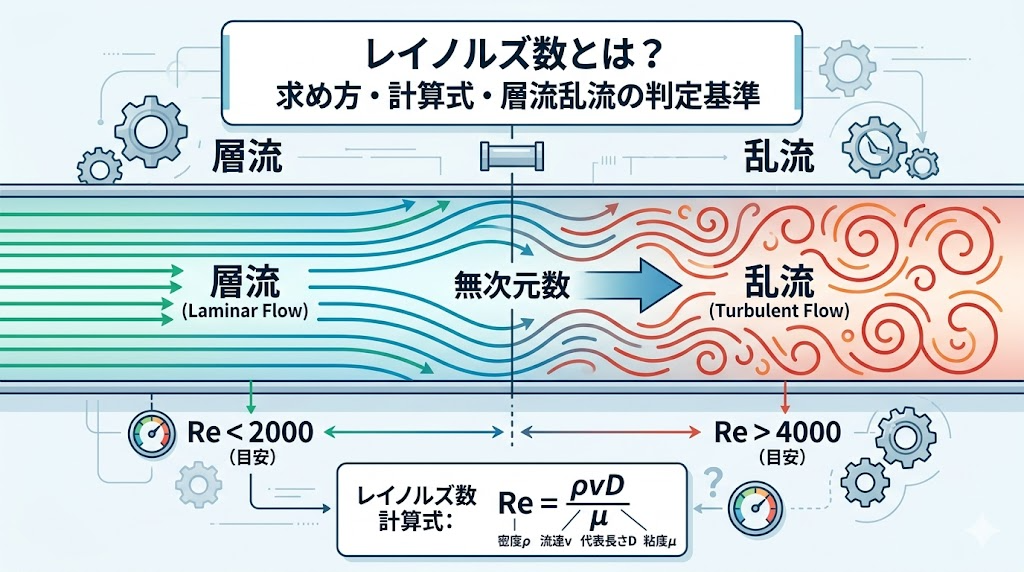

レイノルズ数とは？求め方・計算式・層流乱流の判定基準

機械工学 機械工学-プロセス

配管設計・ポンプ選定・熱交換器の性能評価など、流体を扱う場面で必ずといってよいほど登場する指標が「レイノルズ数」です。

流れが穏やかで秩序だった「層流」なのか、それとも激しく入り乱れる「乱流」なのかを、たった一つの無次元数で判定できる便利な指標として広く使われています。

しかし、公式の形や変数の意味、判定基準となる閾値がいくつあるのかといった基礎を正確に理解していないと、圧力損失計算や伝熱設計で大きな誤りを招きかねません。

特に臨界レイノルズ数の位置づけや、円管以外の形状で使う等価直径の扱い方は、実務で間違えやすいポイントといえます。

この指標を正しく使いこなせれば、配管径の最適化やポンプ動力の低減など、設計品質の向上に直結する判断ができるようになります。

本記事では、レイノルズ数の求め方・計算式・層流乱流の判定基準について徹底解説します。

1. レイノルズ数とは何か

レイノルズ数（Reynolds number、記号 Re）とは、流体の流れにおいて「慣性力」と「粘性力」の比を表す無次元数のことです。

1883年にイギリスの物理学者オズボーン・レイノルズ（Osborne Reynolds）が、ガラス管に色素を流す実験を通じてこの概念を確立しました。彼の名前にちなんで、流れの状態を示す最も基本的な指標として今日まで使われ続けています。

平たく言えば「流れが暴れやすさをどのくらい持っているか」を一つの数字で表現したものと考えると、イメージがつかみやすくなります。

慣性力と粘性力のバランス

流体の運動は、動き続けようとする「慣性力」と、動きを押さえ込もうとする「粘性力」のせめぎ合いで決まります。

慣性力が粘性力より十分に大きければ、流体は乱れやすく、渦を巻きながら進むようになります。これが乱流です。

逆に粘性力が慣性力を上回ると、流体は層状に整った運動を保ち、秩序だった流れ（層流）を形成します。レイノルズ数は、この二つの力の比を単一の数値として取り出したものにあたります。

なぜ無次元数として定義されるのか

レイノルズ数を無次元化する利点は、スケールの異なる現象を一つの尺度で比較できる点にあります。

例えば直径10mmの細管を流れる水と、直径1mの大型配管を流れる油では、速度も粘度も大きく違いますが、レイノルズ数が同じであれば流れのパターン（相似則）が対応します。

この性質があるため、模型実験の結果を実機スケールに拡張する流体力学的相似の議論で、レイノルズ数は欠かせない指標として扱われています。

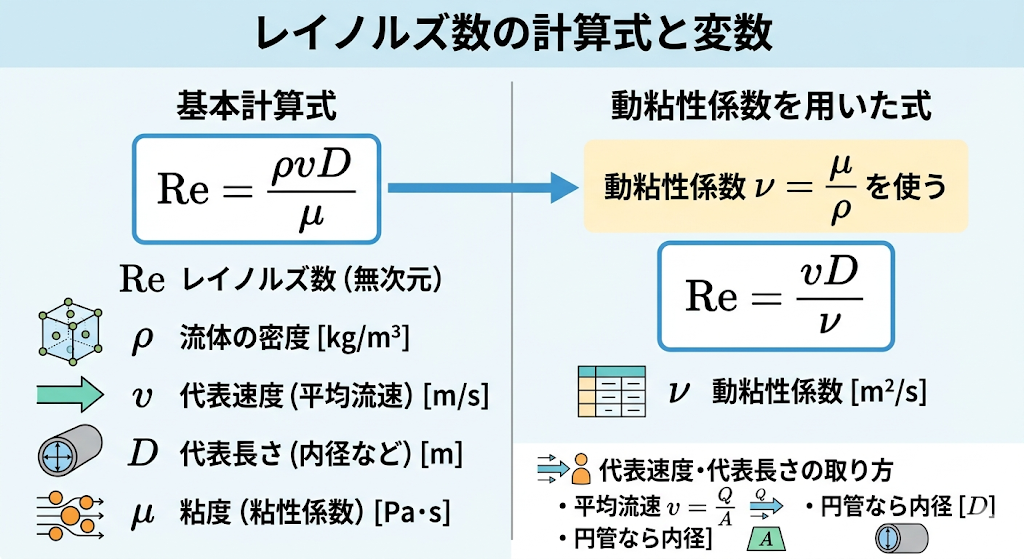

2. レイノルズ数の計算式と各変数の意味

レイノルズ数の最も一般的な定義式は次の通りです。

Re = \dfrac{\rho v D}{\mu}

ここで用いる記号の意味は以下の通りです。

  • Re：レイノルズ数（無次元）
  • \rho：流体の密度 [kg/m³]
  • v：代表速度（平均流速） [m/s]
  • D：代表長さ（円管なら内径） [m]
  • \mu：粘度（粘性係数） [Pa·s]

動粘性係数を用いた表現

粘度 \mu を密度 \rho で割った量を「動粘性係数」 \nu（ニュー）と呼び、次の関係があります。

\nu = \dfrac{\mu}{\rho}

この動粘性係数を使うと、レイノルズ数の式は次のようにシンプルに書き換えられます。

Re = \dfrac{v D}{\nu}

実務では水や空気の動粘性係数表がハンドブックや規格に整備されているため、こちらの式の方が計算しやすい場面が多くあります。

代表速度と代表長さの取り方

代表速度には「管断面の平均流速」を用いるのが一般的です。管内流量 Q [m³/s] と断面積 A [m²] から v = Q/A で求めます。

代表長さは、円管であれば内径 D、平板や物体まわりの流れでは代表的な長さ（板長さ、球の直径など）を選びます。

どの長さを代表長さに取ったかによってレイノルズ数の値そのものが変わるため、資料を引用する際には定義の確認が欠かせません。



関連記事

instant.engineer

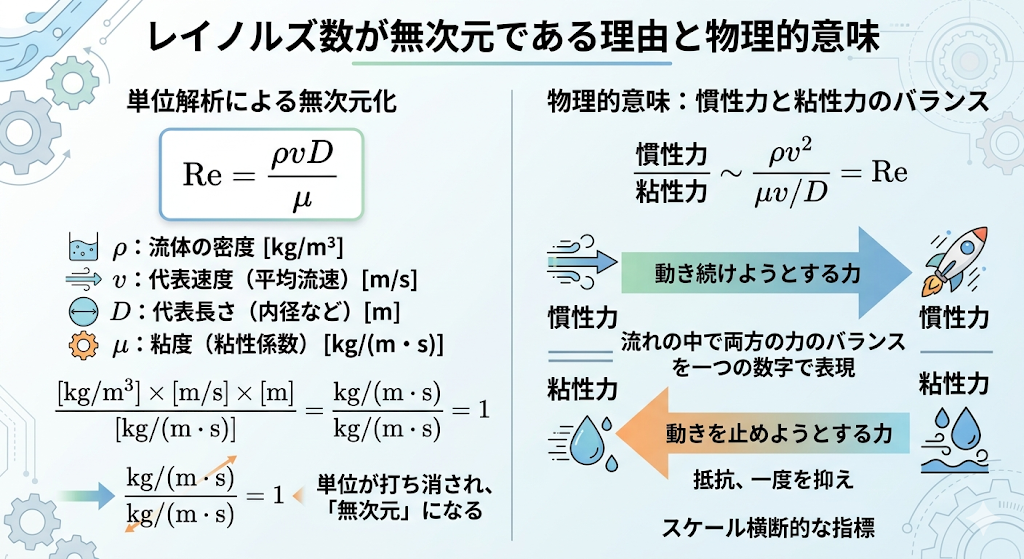

3. レイノルズ数が無次元である理由

レイノルズ数は実際に計算すると何千～何十万という大きな数値になりますが、単位はすべて打ち消され「無次元」になります。

なぜ無次元になるのかを、式の各項の単位を追うことで確認してみます。

単位の次元解析

レイノルズ数の定義式に含まれる各量の単位は次の通りです。

  • \rho：kg/m³
  • v：m/s
  • D：m
  • \mu：Pa·s = kg/(m·s)

これらを計算式に代入して単位だけを追うと次のようになります。

\dfrac{\lbrack\mathrm{kg/m^3}\rbrack \times \lbrack\mathrm{m/s}\rbrack \times \lbrack\mathrm{m}\rbrack}{\lbrack\mathrm{kg/(m \cdot s)}\rbrack} = \dfrac{\mathrm{kg/(m \cdot s)}}{\mathrm{kg/(m \cdot s)}} = 1

分子と分母が同じ単位になり、見事に無次元となることがわかります。この結果こそが、レイノルズ数をスケール横断的な指標として使える根拠になっています。

物理的な意味づけ

慣性力は \rho v^{2} のオーダーで表現され、粘性力は \mu v / D のオーダーとみなせます。この比を取ると次のようになります。

\dfrac{\text{慣性力}}{\text{粘性力}} \sim \dfrac{\rho v^{2}}{\mu v / D} = \dfrac{\rho v D}{\mu} = Re

つまりレイノルズ数は、流れの中で「動き続けようとする力」と「動きを止めようとする力」のバランスを一つの数字で表現した物理指標だと理解できます。

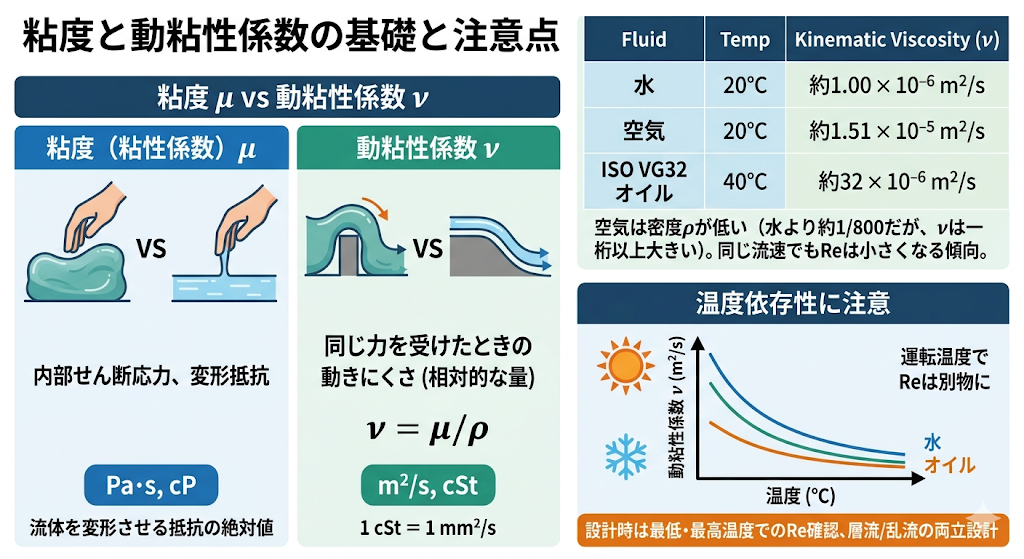

4. 動粘性係数と粘度の関係

レイノルズ数の計算で中心的な役割を果たすのが、粘度と動粘性係数です。両者は混同されやすいので、改めて整理しておきます。

粘度（粘性係数）と動粘性係数の違い

粘度 \mu は、流体が変形するときに発生する内部のせん断応力の大きさを示す物性値で、単位は Pa·s（パスカル秒）です。SI以外では cP（センチポアズ）もよく使われます。

動粘性係数 \nu は粘度を密度で割ったもので、単位は m²/s です。cSt（センチストークス）という呼び名もあり、 1\ \mathrm{cSt} = 1\ \mathrm{mm^{2}/s} となります。

粘度が「流体を変形させる抵抗の絶対値」であるのに対し、動粘性係数は「同じ力を受けたときの動きにくさ」を表す相対的な量であると考えると区別しやすくなります。

水と空気の代表的な動粘性係数

実務で頻出する流体の動粘性係数を、20°C近傍の代表値で示します。

流体 温度 動粘性係数 \nu
水 20°C 約 1.00 \times 10^{-6} m²/s
水 60°C 約 0.475 \times 10^{-6} m²/s
空気 20°C 約 1.51 \times 10^{-5} m²/s
空気 100°C 約 2.30 \times 10^{-5} m²/s
ISO VG32オイル 40°C 約 32 \times 10^{-6} m²/s

空気は水よりも動粘性係数が一桁以上大きい一方で、密度は約1/800です。同じ流速・同じ管径でも、空気の方がレイノルズ数は小さくなる傾向があります。

温度依存性に注意

動粘性係数は温度によって大きく変化します。特に水やオイルは温度が上がると急激に小さくなるため、同じ配管・同じ流量でも運転温度が異なればレイノルズ数は別物になります。

設計時には、想定される最低温度と最高温度の両方でレイノルズ数を確認し、層流域と乱流域の両方で成立する設計になっているかを検討しておくのが安全です。

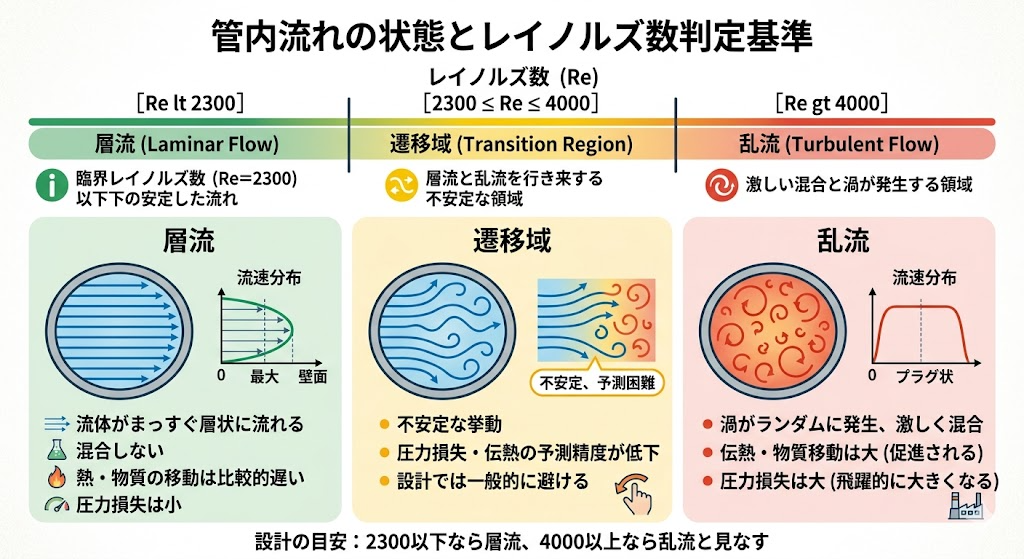

5. 層流と乱流の判定基準（臨界レイノルズ数）

レイノルズ数が便利なのは、具体的な数値から流れの状態を判定できる点にあります。円管内の流れにおける判定基準は、長年の実験と理論で次のように整理されています。

円管内流れの判定基準

  • Re \lt 2300：層流
  • 2300 \leq Re \leq 4000：遷移域
  • Re \gt 4000：乱流

境界値である Re = 2300 を臨界レイノルズ数（critical Reynolds number）と呼びます。この値を境に、流れの性格ががらりと変わる重要な境界線です。

ただし実際の管路では、入口形状・振動・管壁粗さなどによって、遷移が始まるレイノルズ数は多少前後します。設計上の安全側の考え方としては、「2300以下なら層流と見なせる」「4000以上なら完全乱流に移行している」と考えておけば大きな誤りはありません。

層流の特徴

層流（laminar flow）は、流体がまっすぐ層状に流れる状態です。管断面内の流速分布は放物線型となり、中心で最大、壁面でゼロになります。

層流では流体粒子が混合しないため、熱や物質の移動が比較的遅く、圧力損失はレイノルズ数に反比例する形で小さくなります。粘性の高いオイルや、非常に細い管の中ではこの状態が保たれる傾向があります。

乱流の特徴

乱流（turbulent flow）は、渦がランダムに発生しながら流体が激しく混合する状態です。流速分布は中心付近でほぼ平坦になり、壁近傍で急激にゼロに近づく「プラグ状」の分布をとります。

乱流では渦による激しい混合が起こり、伝熱・物質移動が大きく促進される反面、圧力損失は層流に比べて飛躍的に大きくなります。実際の工業配管のほとんどは乱流域で使われています。

遷移域の扱い

2300 \leq Re \leq 4000 の遷移域では、流れが層流と乱流を行き来する不安定な状態になります。圧力損失や伝熱特性の予測精度が落ちるため、ポンプや配管の設計では意図的に遷移域を避ける方針が一般的です。

流量を増やして乱流域で運転するか、あるいは管径を大きくして層流域に留めるかのいずれかを選ぶことで、挙動が安定した領域を確保します。

関連記事

instant.engineer

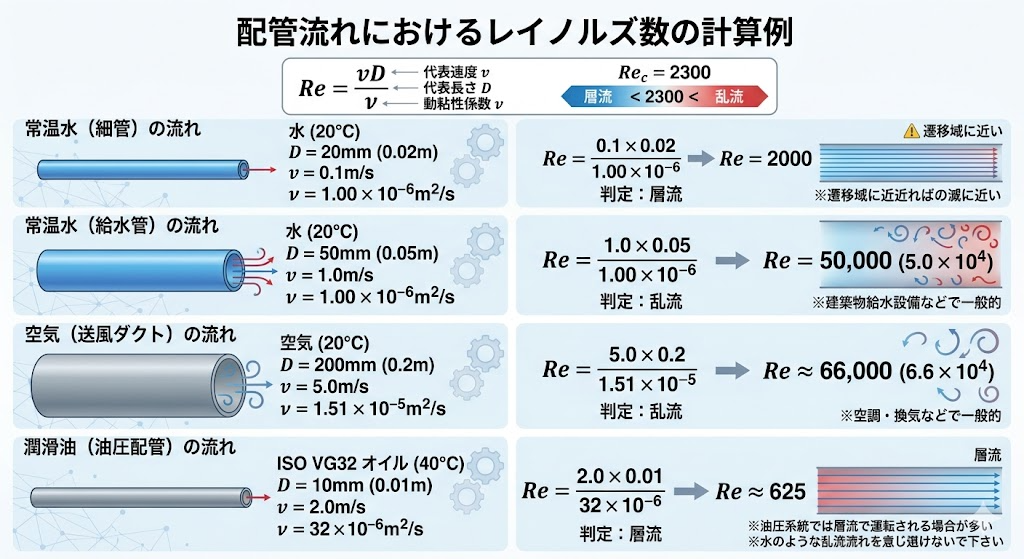

6. 配管流れにおけるレイノルズ数の計算例

実際の数値を当てはめて、配管流れのレイノルズ数を計算してみます。具体的な数値感をつかむと、層流・乱流の判定が身近な問題として理解できます。

計算例1：常温水が細管を流れる場合

内径 D = 20\ \mathrm{mm} = 0.02\ \mathrm{m} の管に、20°Cの水が平均流速 v = 0.1\ \mathrm{m/s} で流れているとします。動粘性係数は \nu = 1.00 \times 10^{-6}\ \mathrm{m^{2}/s} です。

Re = \dfrac{v D}{\nu} = \dfrac{0.1 \times 0.02}{1.00 \times 10^{-6}} = 2000

結果は Re = 2000 となり、臨界レイノルズ数2300を下回るため、この流れは層流と判定できます。流量を少し増やすだけで遷移域に入る点に注意が必要です。

計算例2：常温水が給水管を流れる場合

内径 D = 50\ \mathrm{mm} = 0.05\ \mathrm{m} の給水管に、20°Cの水が平均流速 v = 1.0\ \mathrm{m/s} で流れるケースです。

Re = \dfrac{1.0 \times 0.05}{1.00 \times 10^{-6}} = 5.0 \times 10^{4}

レイノルズ数は50,000となり、完全に乱流域です。一般的な工場や建築物の給水設備では、こうしたレイノルズ数のオーダーで運用されています。

計算例3：空気が送風ダクトを流れる場合

内径 D = 200\ \mathrm{mm} = 0.2\ \mathrm{m} の送風ダクトに、20°Cの空気が平均流速 v = 5.0\ \mathrm{m/s} で流れる場合を考えます。動粘性係数は \nu = 1.51 \times 10^{-5}\ \mathrm{m^{2}/s} です。

Re = \dfrac{5.0 \times 0.2}{1.51 \times 10^{-5}} \approx 6.6 \times 10^{4}

こちらも66,000で乱流域です。空気のように動粘性係数が大きな流体でも、実用レベルの流速・管径ではほぼ確実に乱流になります。

計算例4：潤滑油が油圧配管を流れる場合

内径 D = 10\ \mathrm{mm} = 0.01\ \mathrm{m} の油圧配管に、40°CのISO VG32オイル（ \nu = 32 \times 10^{-6}\ \mathrm{m^{2}/s}）が平均流速 v = 2.0\ \mathrm{m/s} で流れるケースです。

Re = \dfrac{2.0 \times 0.01}{32 \times 10^{-6}} \approx 625

レイノルズ数は625で層流です。オイルのように粘度が高い流体を細管で使う油圧系統では、層流のまま運転される場合が多く存在します。配管設計の際には、水のつもりで乱流を前提にすると大きな誤差を生む点に注意が必要です。

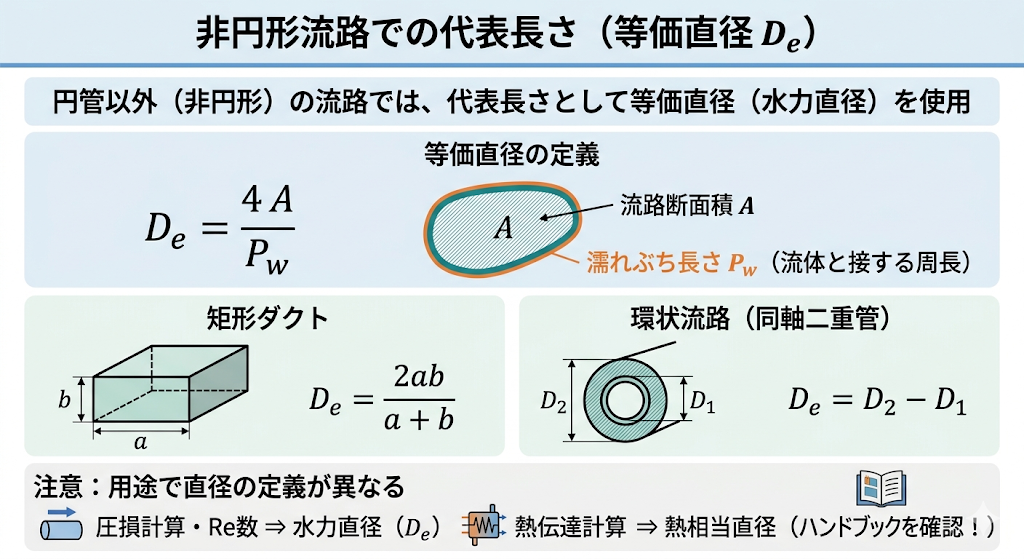

7. 円管以外の形状でのレイノルズ数（等価直径）

レイノルズ数の定義式に出てくる「代表長さ」は、円管では内径そのものを使えますが、矩形ダクトや環状流路といった非円形の流路では工夫が必要になります。そこで登場するのが等価直径（相当直径、水力直径）です。

等価直径の定義

等価直径 D_{e} は、流路断面積 A と濡れぶち長さ P_{w}（流体と接する周長）を用いて次式で定義されます。

D_{e} = \dfrac{4 A}{P_{w}}

この値を円管の内径に相当する「代表長さ」とみなしてレイノルズ数を計算します。

Re = \dfrac{\rho v D_{e}}{\mu} = \dfrac{v D_{e}}{\nu}

矩形ダクトの等価直径

幅 a、高さ b の矩形ダクトでは次のようになります。

D_{e} = \dfrac{4ab}{2(a+b)} = \dfrac{2ab}{a+b}

例えば a = 300\ \mathrm{mm}、 b = 200\ \mathrm{mm} のダクトの等価直径は D_{e} = 2 \times 300 \times 200 / (300+200) = 240\ \mathrm{mm} となります。

環状流路（同軸二重管）の等価直径

外管の内径を D_{2}、内管の外径を D_{1} とすると、環状流路の等価直径は次式で表されます。

D_{e} = D_{2} - D_{1}

熱交換器の二重管ではこの式が頻出します。円管と同じ感覚で代表長さを選んではいけない典型例です。

注意点：熱伝達での等価直径は異なる

等価直径には、レイノルズ数や圧力損失計算で使う「水力直径」と、熱伝達計算で使う「熱相当直径」があり、非円形流路では両者が一致しないケースがあります。

配管の圧力損失を見るときは水力直径、熱交換器の伝熱係数を見るときは熱相当直径、といったように使い分ける必要があるため、ハンドブックの定義を必ず確認する習慣をつけておきます。



8. レイノルズ数が実務設計に与える影響

レイノルズ数は、単に流れの状態を判定するだけの指標ではありません。実務設計のさまざまな計算式に直接入り込み、設計結果を左右します。

摩擦係数（管摩擦係数）の決定

直管の圧力損失を求めるダルシー・ワイスバッハの式では、管摩擦係数 \lambda がレイノルズ数に強く依存します。

層流域（ Re \lt 2300）では理論解として次式が成立します。

\lambda = \dfrac{64}{Re}

乱流域でなめらかな管の場合、ブラジウスの経験式が一般的に使われます。

\lambda = 0.3164 \, Re^{-1/4} \quad (4000 \lt Re \lt 10^{5})

レイノルズ数が大きくなるほど層流解と乱流解の差が顕著になり、粗さの影響も無視できなくなるため、実務ではムーディ線図を用いて摩擦係数を読み取る方法が定着しています。

伝熱係数（熱伝達率）の相関式

熱交換器の設計で重要な「ヌセルト数 Nu」は、乱流域で次のようにレイノルズ数とプラントル数の関数として表現されます（ディッタス・ベルター式）。

Nu = 0.023\, Re^{0.8} Pr^{n}

ここで n は加熱時0.4、冷却時0.3です。レイノルズ数が大きい（乱流が発達している）ほど熱伝達が活発になり、同じ伝熱面積でもより多くの熱を移動できることを意味します。

相似則と模型実験

風洞試験や船舶の水槽実験のように、実機より小さな模型で流体現象を再現する場合、模型と実機のレイノルズ数を一致させることが原則となります。これを「レイノルズ相似」と呼びます。

相似則が成立すれば、模型で得た圧力分布や抗力係数を、相似比を掛けることで実機に適用できます。この考え方は、航空機・自動車・化学プラントの開発でも広く活用されています。

関連記事

instant.engineer



9. 圧力損失計算との関係

配管設計で最終的に知りたいのは「ポンプにどれだけの揚程が必要か」や「送風機に必要な静圧」といった圧力損失です。レイノルズ数は、この圧力損失を求める一連の流れの起点に位置します。

ダルシー・ワイスバッハの式

直管部の圧力損失 \Delta P は、管摩擦係数 \lambda を介してレイノルズ数の影響を受けます。

\Delta P = \lambda \, \dfrac{L}{D} \, \dfrac{\rho v^{2}}{2}

ここで L は管長、 D は内径、 v は平均流速、 \rho は密度です。この式の中の \lambda が、レイノルズ数と管壁粗さから決まる数値となります。

層流と乱流での圧力損失の違い

層流では摩擦係数が \lambda = 64/Re なので、圧力損失は v の1乗に比例します。一方で乱流では \lambda が Re の弱いべき乗関数となるため、圧力損失はおおむね v の1.75～2乗に比例します。

この違いは、流量を2倍にしたときの圧力損失の増加率に直結します。層流なら約2倍で済むところが、乱流では約4倍近くにまで跳ね上がるため、運転点を大きく変えるような検討ではレイノルズ数の領域確認が必須です。

ポンプ揚程の算出フロー

レイノルズ数を起点とする圧力損失計算のフローを整理すると、次のような流れになります。

  • 1. 流量と管径から平均流速 v を決定
  • 2. 流体物性（ \rho、 \mu または \nu）を温度条件から取得
  • 3. レイノルズ数 Re を計算し、層流・遷移・乱流を判定
  • 4. 管摩擦係数 \lambda をムーディ線図または経験式から取得
  • 5. ダルシー・ワイスバッハ式で直管圧力損失を算出
  • 6. エルボ・弁などの局所損失を加算し、総損失を決定
  • 7. 総損失に必要な安全率を掛け、ポンプ揚程を決定

レイノルズ数の算定精度が、後段のすべての計算結果の精度を決めるため、物性値の取り方と代表長さの選び方に細心の注意を払うことが大切です。

関連記事

instant.engineer



まとめ

本記事では、レイノルズ数の求め方・計算式・層流乱流の判定基準について詳しく解説しました。

レイノルズ数は、慣性力と粘性力の比を表す無次元数で、 Re = \rho v D / \mu = v D / \nu という計算式で求められる、流体力学の最も基本的な指標です。

円管内流れでは Re \lt 2300 で層流、 Re \gt 4000 で乱流となり、その間の遷移域は設計上なるべく避けることが望ましいといえます。

矩形ダクトや環状流路などの非円形流路では等価直径 D_{e} = 4A/P_{w} を代表長さに用いる点、そして動粘性係数が温度で大きく変わる点が、実務での落とし穴になりやすいポイントです。

レイノルズ数の算定は圧力損失計算・伝熱設計・相似則実験など、幅広い分野の出発点となります。物性値の取り方と代表長さの選び方を正しく押さえておくことで、後続のすべての設計計算を高い精度で進められるようになります。

流体を扱う設計の現場で、本記事がレイノルズ数の基礎と実務活用の両面を理解する助けになれば幸いです。
