旋盤とは？加工の種類と基本的な使い方

金属の丸棒から、1本のシャフトを削り出す。

直径100 mmの素材を、公差±0.01 mmの精密軸に仕上げる。
この「丸物加工」を支えてきたのが、工作機械の原点とも呼ばれる旋盤です。

旋盤の歴史は古代エジプトまで遡ります。
木材を回転させて削る原始的な装置から始まり、産業革命期のイギリスで金属加工用の旋盤が発明されました。

以来200年以上にわたり、旋盤は自動車部品から航空機のタービンシャフトまで、あらゆる製造業の根幹を担い続けています。

しかし、旋盤には汎用旋盤・NC旋盤・立旋盤など多くの種類があり、加工方法やバイト（切削工具）の選定も多岐にわたります。
初めて旋盤に触れる方にとっては、全体像の把握が難しい分野です。

本記事では、旋盤の基本構造から加工の種類、切削条件の計算方法、フライス盤やNC旋盤との比較まで、実務に必要な知識を体系的に解説します。

1. 旋盤とは？基本構造と動作原理
2. 旋盤の種類と特徴
3. 旋盤加工の種類
4. バイトの種類と選び方
5. チャッキングの方法と安全管理
6. 切削条件の計算と設定

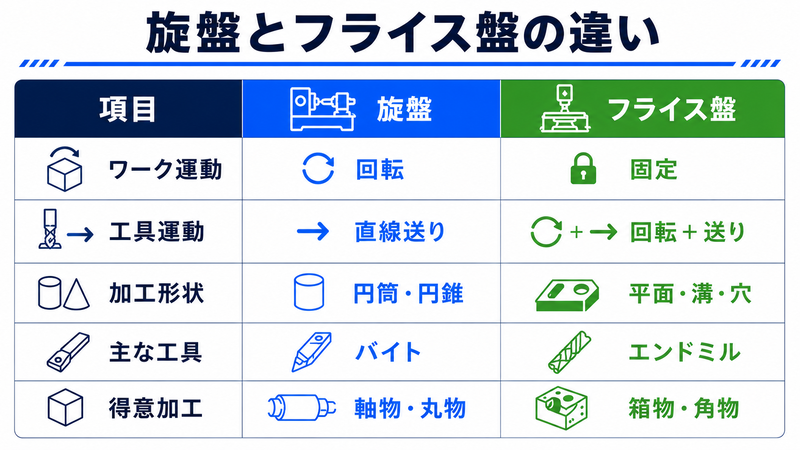

7. 旋盤とフライス盤の違い【比較】

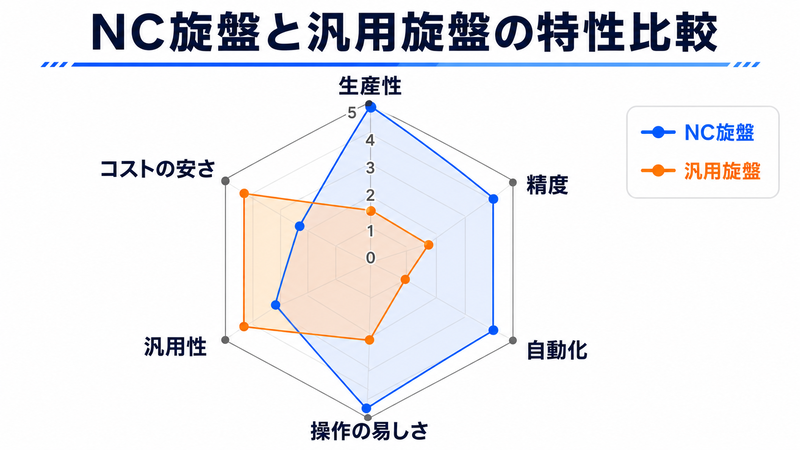

8. NC旋盤と汎用旋盤の違い【比較】
まとめ

1. 旋盤とは？基本構造と動作原理

旋盤とは、工作物（ワーク）を回転させながら、固定された切削工具（バイト）を押し当てて削る工作機械です。
英語では「Lathe（レース）」と呼ばれ、工作機械のなかで最も歴史の長い機械の一つです。

近代的な金属加工用旋盤の起源は、1800年頃にイギリスのヘンリー・モーズリーが開発したねじ切り旋盤に遡ります。
この発明により、互換性のあるねじ部品の大量生産が可能になり、近代製造業の基盤が築かれました。

旋盤の基本動作は、主運動と送り運動の組み合わせで成り立ちます。

主運動とは、主軸がワークを高速回転させる切削運動です。
回転速度は毎分数十回転から数千回転まで、被削材や工具に応じて広い範囲で設定できます。

送り運動とは、バイトをワークの軸方向（縦送り）や径方向（横送り）に移動させる運動です。
送り速度は主軸1回転あたりの移動量（mm/rev）で表されます。

この「ワークが回転し、工具が直線移動する」という原理は、フライス盤や研削盤とは根本的に異なります。
旋盤はワーク自体が回転するため、円筒面・円錐面・球面など回転対称な形状を高い精度で加工できるのが最大の特長です。

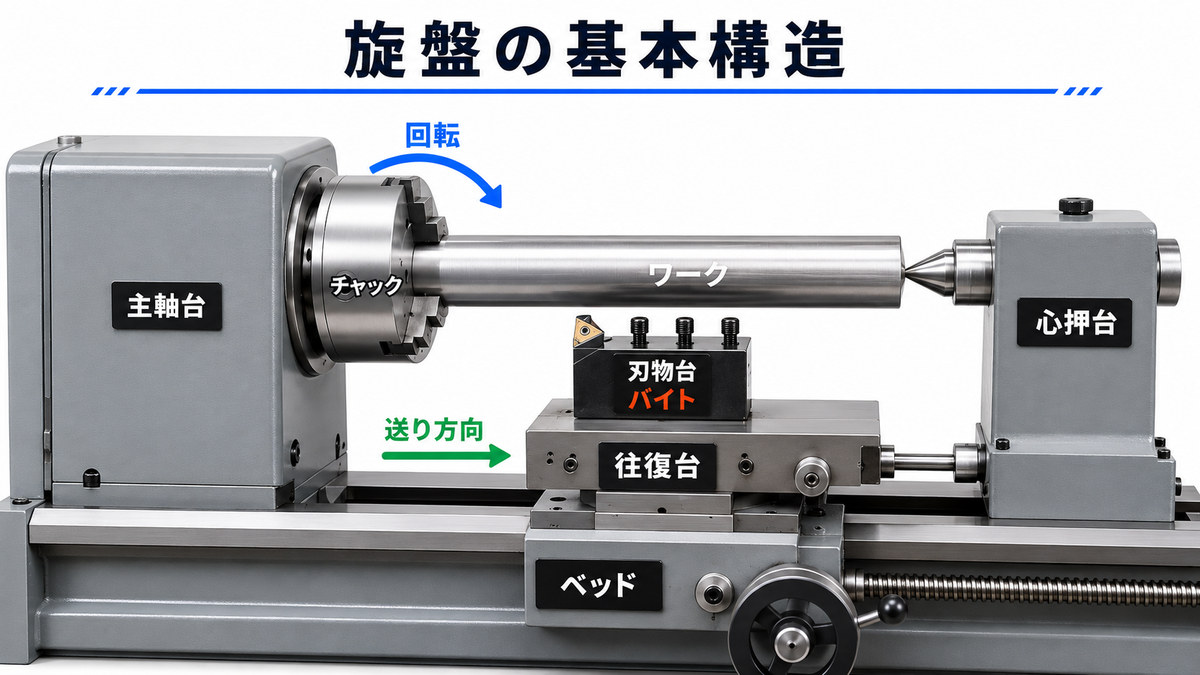

旋盤を構成する主要な部品と、それぞれの役割を詳しく見ていきましょう。

主軸台

モーターの動力を受けてワークを回転させる心臓部です。

内部にはギアトレイン（歯車列）による変速機構が組み込まれており、低速・高トルクから高速・低トルクまで切り替えられます。
主軸の軸受にはテーパーローラーベアリングやアンギュラコンタクトベアリングが使われ、回転の振れを数μm以下に抑えています。

主軸のモーター出力は、加工できるワークの大きさと切削条件の上限を左右する重要な仕様です。
汎用旋盤では2〜7.5 kW程度が一般的ですが、大型旋盤では15 kW以上のモーターを搭載することもあります。

チャック

ワークを把持（クランプ）するための装置で、主軸の先端に取り付けられます。

最も一般的な三つ爪スクロールチャックでは、チャックハンドルを回すと3枚の爪が連動して同時に開閉します。
これにより丸棒を迅速にセンタリングできます。

チャックの把持力は、加工中の切削抵抗に耐えるだけの強さが必要です。
高速回転時には遠心力で把持力が低下するため、回転数の上昇にともなう把持力の変化にも注意が求められます。

心押台

ベッド上をスライドして、ワークの反対側（自由端）を支えるユニットです。

先端にセンター（円錐状の支持具）を装着し、ワーク端面のセンター穴に押し当てて支持します。
長尺ワークの加工では心押台による支持が不可欠で、これがないとワークがたわんで加工精度が著しく低下します。

また、クイル（心押軸）にドリルチャックを装着すれば、ワーク端面へのドリル穴あけも可能です。
旋盤での穴あけ加工は、ワーク側が回転する点が通常のボール盤加工と異なります。

往復台・刃物台・ベッド

往復台（キャリッジ）は、バイトを縦方向・横方向に精密に移動させるスライド機構です。
縦送り台がベッドの案内面上を軸方向にスライドし、その上の横送り台がワーク径方向に移動します。

送り機構にはラック＆ピニオンや送りねじが使われ、手動送りと自動送りの両方に対応します。
NC旋盤ではボールねじとサーボモーターによる高精度な位置決めが標準装備されています。

刃物台（ツールポスト）は、バイトを固定する台座です。
単独刃物台では1本、四方刃物台（ターレット型）では4本のバイトを装着し、旋回させて素早く切り替えられます。

ベッドは、すべての構成部品を支える鋳鉄製の基盤です。
上面にはV字型やフラット型の精密な案内面（ガイドウェイ）が加工されています。
「旋盤の精度はベッドで決まる」と言われるほど、ベッドの剛性と案内面の精度が加工品質を左右します。

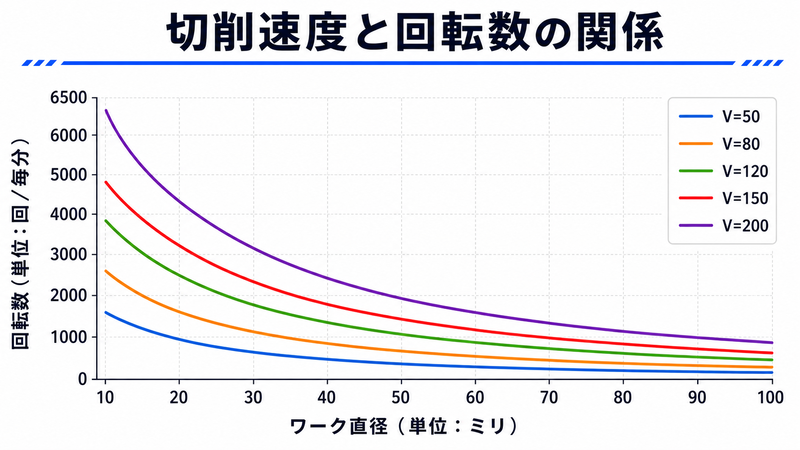

切削速度と回転数の基本式

旋盤加工で最も基本的な計算が、切削速度と主軸回転数の換算です。

切削速度 $V$ （m/min）と主軸回転数 $N$ （rpm）の関係は、ワーク直径 $D$ （mm）を使って次の式で表されます。

$V = \dfrac{\pi D N}{1000}$

$\pi D$ はワークの円周長さ（mm）です。
これに回転数 $N$ を掛けると1分間あたりの円周方向の移動距離が得られ、1000で割ってm/minに換算しています。

実務では、被削材ごとに推奨される切削速度 $V$ から、必要な回転数を逆算して使います。

$N = \dfrac{1000 V}{\pi D}$

たとえば、直径50 mmの炭素鋼（S45C）を超硬バイトで切削速度120 m/minにて加工する場合を計算してみましょう。

$N = \dfrac{1000 \times 120}{\pi \times 50} = \dfrac{120000}{157.08} \approx 764 \text{ rpm}$

汎用旋盤はギア式の段階変速が一般的なため、計算値に最も近い回転数段を選択します。
NC旋盤はインバータやサーボモーターによる無段変速のため、計算どおりの回転数を正確に設定できます。

2. 旋盤の種類と特徴

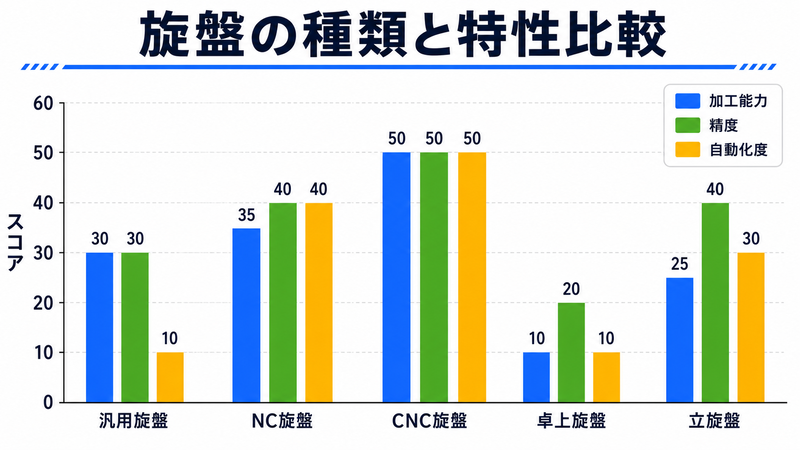

旋盤の種類と特性比較

旋盤にはさまざまな種類があり、加工目的や生産量、ワークのサイズに応じて使い分けられます。
ここでは、製造現場で使用される代表的な旋盤について、それぞれの特徴と用途を解説します。

汎用旋盤（普通旋盤）

最も基本的な旋盤で、作業者がハンドルとレバーを操作して手動で加工します。

構造がシンプルで価格が100〜500万円程度と比較的安価なため、中小の町工場や教育機関に広く普及しています。
段取り替えが素早く行えるので、1個〜数十個の少量多品種生産や試作加工に最適です。

操作には熟練した技能が求められます。
バイトの送り速度や切込み量を感覚的に調整しながら、切りくずの色や音で切削状態を判断するといった職人的なスキルが重要です。

しかし、この柔軟性こそが汎用旋盤の最大の強みでもあります。
突発的な修理部品の製作や、図面が不完全な試作品の加工など、臨機応変な対応が必要な場面で真価を発揮します。

NC旋盤・CNC旋盤

NC（数値制御）旋盤は、加工プログラムに基づいてバイトの移動経路・速度・位置を自動制御する旋盤です。

CNC（Computer Numerical Control）旋盤は、NCにコンピュータを統合して高度な演算処理を実現したものです。
現在ではほとんどのNC旋盤がCNC方式のため、両者はほぼ同義で使われています。

最大の利点は、プログラムさえ作成すれば同一形状の部品を何百個でも同じ精度で量産できることです。
寸法精度±0.005〜0.01 mm、表面粗さRa 0.8〜3.2 μmという高い水準を安定して維持できます。

プログラムはGコード（準備機能）とMコード（補助機能）で記述します。
たとえば「G00 X50.0 Z5.0」は早送り移動、「G01 X30.0 Z-50.0 F0.2」は送り速度0.2 mm/revでの直線切削を意味します。

近年ではCAD/CAMソフトウェアが自動的にGコードを生成するため、手打ちプログラミングの必要性は減少しています。
主軸の回転信号はエンコーダで検出され、サーボモーターへフィードバックすることで高精度な位置決めを実現しています。

instant.engineer

卓上旋盤（ベンチレース）

作業台の上に設置できる小型旋盤です。
主軸の振り（加工可能な最大直径）は100〜200 mm程度で、全長も1 m以下とコンパクトです。

時計部品、模型のパーツ、計測器の部品など、微細な加工に使用されます。
価格は10〜100万円程度と手頃で、個人の工房や教育機関での実習用としても広く普及しています。

ただし、機械の剛性が低いため硬い材料の重切削には向いていません。
アルミニウムや黄銅など、比較的柔らかい材料の精密加工が主な用途です。

立旋盤（バーチカルレース）

主軸が垂直に配置された旋盤で、ワークを水平なテーブル（面板）に載せて加工します。

大径のフランジ、歯車のブランク、タービンケーシングなど、直径が大きく重量のある円盤状ワークの加工に適しています。
ワーク直径が1 mを超えたり、重量が数トンに達したりする場合でも、テーブルに載せるだけでセットできます。

横旋盤（水平型の一般的な旋盤）では大径ワークのチャッキングが困難ですが、立旋盤ならば重力方向にワークが安定するため大型部品の加工に有利です。
造船所、発電プラント、製鉄所などの重工業で活躍しています。

タレット旋盤・自動盤

タレット旋盤は、六角形のタレット（回転刃物台）に6本の工具を装着できる旋盤です。
タレットの回転で工具を切り替え、外径切削→溝入れ→穴あけといった複数工程を連続的に実行できます。

自動盤（スイス型自動旋盤）は、棒材を主軸内から連続的に供給しながら加工する旋盤です。
ガイドブッシュによってワークの振れを極限まで抑えるため、直径1〜32 mm程度の小径精密部品の量産に特化しています。

医療機器のインプラント用ピン、コネクタ端子、時計のシャフトなど、高精度かつ大量に必要とされる小径部品の多くが自動盤で生産されています。
1台で複数のワークを同時に加工する多軸型もあり、生産効率が非常に高い機械です。

3. 旋盤加工の種類

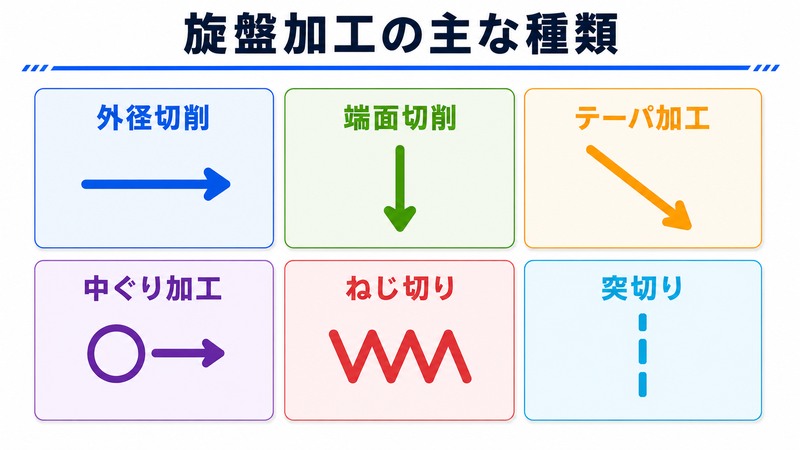

旋盤加工の主な種類

旋盤で行える加工は非常に多岐にわたります。
代表的な加工方法を、それぞれの原理・用途・注意点とともに解説します。

外径切削（外丸削り）

ワークの外周面を切削して、所定の直径に仕上げる最も基本的な加工です。
旋盤加工全体の中で最も使用頻度が高く、旋盤を使う以上は必ず行う加工と言えます。

加工は通常、荒加工と仕上げ加工の2段階で進めます。
荒加工では切込み量を大きくとって材料を素早く除去し、仕上げ加工では切込み量を小さくして寸法精度と面粗さを向上させます。

切込み量 $t$ （mm）は、加工前後の直径差から次の式で求められます。

$t = \dfrac{D_1 - D_2}{2}$

ここで $D_1$ は加工前の直径、 $D_2$ は加工後の直径です。
直径差を2で割るのは、ワークの両側から均等に削られるためです。

たとえば、直径60 mmの丸棒を直径50 mmに加工する場合、片側の切込み量は $t = \dfrac{60 - 50}{2} = 5 \text{ mm}$ です。
この5 mmを1パスで削るか複数パスに分割するかは、機械の剛性やバイトの耐久性で判断します。

一般的に、荒加工では1パスあたり1〜5 mm、仕上げ加工では0.1〜0.5 mm程度の切込み量を設定します。
仕上げ寸法には公差が指定されることが多いため、最終パスでは慎重な切込み管理が求められます。

端面切削（フェーシング）

ワークの端面（先端の平面）を切削する加工です。
バイトをワーク中心に向かって径方向に送り、端面を平坦に仕上げます。

主な目的は、ワークの全長を所定の寸法に仕上げることと、端面の直角度を確保することです。
端面切削ではワーク中心に近づくほど切削速度が低下する特性があります。

NC旋盤ではこの特性を補正する「定面速度制御（CSS：Constant Surface Speed）」が使われます。
CSSでは、バイトが中心に近づくにつれて回転数を自動的に上げ、切削速度を一定に保ちます。
これにより端面全体で均一な加工面が得られます。

端面切削時のもう一つの注意点は、バイトの刃先位置です。
バイトの刃先がワーク中心からずれていると、端面の中央に小さな突起（へそ）が残ります。
特に仕上げ面として使う場合は、刃先高さをワーク中心に正確に合わせることが求められます。

テーパ加工

円筒面に傾斜をつけて、円錐形状を削り出す加工です。
モールステーパ（主軸やドリルの嵌合部に使われる規格テーパ）の加工などに使用されます。

テーパ角度 $\alpha$ は、大径 $D$ 、小径 $d$ 、テーパ長さ $L$ から次の式で求められます。

$\tan \dfrac{\alpha}{2} = \dfrac{D - d}{2L}$

たとえば、大径40 mm、小径30 mm、テーパ長さ100 mmの場合を計算してみましょう。

$\tan \dfrac{\alpha}{2} = \dfrac{40 - 30}{2 \times 100} = \dfrac{10}{200} = 0.05$

$\dfrac{\alpha}{2} = \arctan 0.05 \approx 2.86°$

よってテーパ全角は $\alpha \approx 5.72°$ となります。
刃物台旋回法で加工する場合は、刃物台の旋回角度を半角の2.86°に設定します。

テーパの加工方法は3種類あります。
刃物台旋回法は刃物台を所定の角度に旋回させて送る方法で、短いテーパに向いています。
心押台オフセット法は心押台を横方向にずらしてワークを傾斜させる方法で、長いテーパに適しています。
テーパ切削装置（テーパアタッチメント）を使う方法は自動送りでテーパ加工ができるため、量産向きです。

NC旋盤であればプログラムで始点と終点の座標を指定するだけでテーパ加工ができるため、方法の選択に迷う必要はありません。
汎用旋盤でのテーパ加工は角度設定の精度が作業者の技量に依存するため、練習量が品質を左右します。

中ぐり加工（ボーリング）

ワークの内径を切削して拡大する加工です。
あらかじめドリルで下穴をあけた後、中ぐりバイトを使って所定の内径に仕上げます。

ドリル加工だけでは寸法精度が±0.1 mm程度にとどまりますが、中ぐり加工なら±0.02 mm以下の高精度に仕上げることが可能です。
ベアリングの嵌合穴やシリンダボアなど、高い真円度が求められる内径加工に欠かせません。

中ぐり加工の課題は、バイトのシャンク（柄）が長くなるため切削中にたわみや振動が発生しやすい点です。
シャンクの突き出し長さはシャンク径の4倍以下に抑えることが推奨されます。
超硬シャンクや防振バイトを使えば、さらに長い突き出しでも安定した加工が可能です。

中ぐり加工のもう一つの重要なポイントは、切りくずの処理です。
内径加工では切りくずが穴の中に溜まりやすく、加工面を傷つけたりバイトを折損させたりする原因になります。
ステップ加工（一定量切削したら一度バイトを引き抜く方法）や、高圧クーラントによる切りくず排出が有効な対策です。

仕上げ精度を高めるには、荒加工から中仕上げ、仕上げの3段階に分けて切込み量を段階的に小さくしていきます。
最終パスでは切込み量を0.05〜0.1 mm程度に抑え、内径マイクロメーターやシリンダーゲージで寸法を確認しながら追い込みます。

ねじ切り

ワークの外周面におねじ、または内周面にめねじを形成する加工です。
主軸の回転と送りを厳密に同期させることで、一定のピッチでねじ山を切削します。

旋盤でのねじ切りは、ダイスやタップでは対応できない特殊ピッチや大径ねじにも対応できる利点があります。

ねじ切りは通常6〜10回のパスに分けて行います。
最初のパスで0.3〜0.5 mm程度の切込みから始め、仕上げに近づくにつれて0.05〜0.1 mm程度に小さくしていきます。
各パスでバイトを同じ位置に正確に戻す必要があるため、汎用旋盤ではハーフナットの噛み合わせに細心の注意が必要です。

メートルねじのピッチはJIS B 0205で規定されており、たとえばM10の並目ピッチは1.5 mm、M12は1.75 mmです。
ねじ切りバイトの刃先角度はメートルねじが60°、ウィットねじが55°と異なるため、ねじの規格に合わせた工具選定が必要です。

instant.engineer

突切り（パーティング）

ワークを途中で切断する加工です。
突切りバイト（幅2〜6 mm程度の薄い刃）をワーク径方向に送り込み、中心まで切り進めて切り離します。

突切りは旋盤加工の中でもトラブルが発生しやすい工程です。
バイトの刃幅が狭いため剛性が低く、切削中にビビリ振動が起きやすくなります。
また、切りくずの排出が困難で、バイトとワークの間に詰まるとバイトの折損やワークの巻き付きにつながります。

安定した突切り加工には、バイト刃先をワーク中心より0.1〜0.3 mm低くセットすること、切削油を十分に供給すること、そして切削速度を通常の外径切削より20〜30%低く設定することが重要です。

ローレット加工・溝入れ加工・穴あけ加工

ローレット加工は、ワーク外周面に網目状（アヤ目）や直線状（平目）の凹凸模様をつける加工です。
切削ではなく転造（塑性変形）で模様を形成する点が特徴で、ハンドルやつまみの滑り止めに使用されます。
模様の凸部は加工硬化で元の材料より硬くなるという利点もあります。

溝入れ加工（グルービング）は、ワーク外周面や端面にOリング溝、スナップリング溝、逃がし溝などを切り込む加工です。
Oリング溝はシール性能に直結するため、溝底面にRa 1.6 μm以下の仕上げが求められることが多いです。

穴あけ加工は、心押台にドリルチャックを装着してワーク端面に穴をあける加工です。
ワーク側が回転するため、ボール盤のようにドリルを回転させる必要はありません。
ワーク回転による求心効果でドリルの芯ズレが小さくなり、ボール盤よりも高精度な穴あけが可能です。

4. バイトの種類と選び方

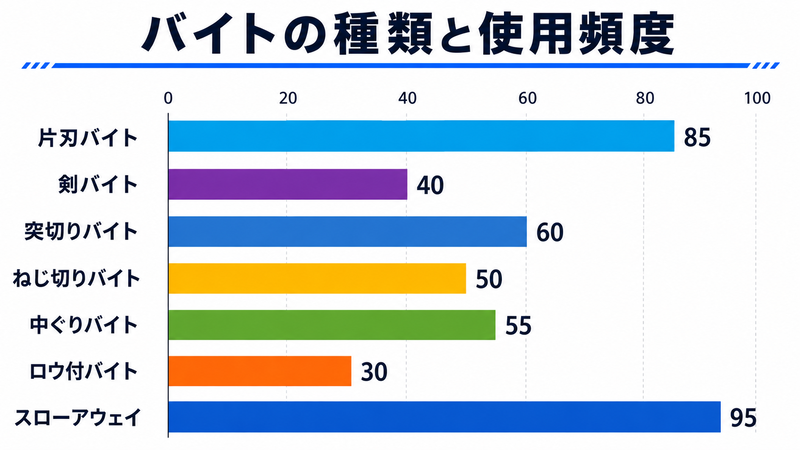

バイトの種類と使用頻度

バイトは旋盤加工における切削工具の総称です。
加工内容・被削材・要求精度に応じて適切なバイトを選定することが、加工品質を左右する重要なポイントです。

構造による分類

バイトの構造は大きく分けて2種類あります。

一つはムクバイト（ソリッドバイト）で、シャンク（柄）と刃先が一体になったタイプです。
刃先が摩耗したら研ぎ直して再使用します。
高速度鋼（HSS）製が多く、研ぎ直しの自由度が高いため、複雑な形状の総形バイトに向いています。

もう一つはスローアウェイバイト（インサートバイト）で、シャンクに交換式のチップをクランプするタイプです。
チップが摩耗したら新品に交換するだけで済み、研ぎ直しは不要です。

現在の量産現場ではスローアウェイバイトが主流を占めています。
チップはISO規格で三角形・四角形・菱形などの形状が標準化されており、世界中のメーカー製品が互換使用できます。
三角形チップなら3コーナー、四角形チップなら4コーナー（両面使用で8コーナー）を使い切れるため、工具コストの面でも有利です。

形状による分類

片刃バイトは最も汎用的な外径切削用バイトです。
右片刃バイトはワークの右端から左方向へ送りながら切削します。
すくい角と逃げ角の設定により、さまざまな被削材に対応可能です。

剣バイトは先端がV字に尖った形状で、V溝加工、面取り加工、テーパの仕上げに使います。
先端角度は用途に応じて60°や90°に研ぎ分けます。

突切りバイトは薄い刃幅でワークを切断する工具、ねじ切りバイトはねじ山形状に合わせた刃先角度（メートルねじ用は60°）を持つ工具です。
中ぐりバイトは内径加工用の細長い工具で、シャンク径は下穴直径より小さくする必要があり、剛性確保が課題になります。

刃先材質と比較

バイトの刃先材質は、被削材と切削条件によって選定します。
硬度が高いほど耐摩耗性に優れますが、靭性（割れにくさ）は低下する傾向があります。

刃先材質	硬度（HV）	耐熱温度	主な用途
高速度鋼（HSS）	700〜900	約600℃	汎用旋盤での低速切削、総形バイト
超硬合金（WC-Co）	1,300〜1,800	約800℃	CNC旋盤での中〜高速切削（最も広く使用）
サーメット（TiCN系）	1,500〜2,000	約1,000℃	鋼の仕上げ加工（良好な面粗さ）
セラミックス（Al₂O₃系）	1,800〜2,500	約1,200℃	鋳鉄・焼入れ鋼の高速切削
CBN（立方晶窒化ホウ素）	4,000〜5,000	約1,400℃	焼入れ鋼（HRC 45以上）の超精密仕上げ

近年では、超硬チップの表面にTiN（窒化チタン）やTiAlN（窒化チタンアルミ）のコーティングを施したコーテッドチップが主流です。
コーティング膜の厚さはわずか2〜10 μmですが、工具寿命を2〜5倍に延ばす効果があります。

CVD（化学気相蒸着）法は膜の密着性が高く荒加工向き、PVD（物理気相蒸着）法は鋭利な刃先を維持でき仕上げ加工向きです。
被削材と加工工程に応じて、適切なコーティング種を選定することが工具コストの最適化につながります。

切削角度の基本

バイトの切削性能は、すくい角・逃げ角・切れ刃角の3つの角度で決まります。

すくい角 $\gamma$ は、すくい面と基準面がなす角度です。
すくい角が大きいほど切削抵抗は小さくなりますが、刃先強度は低下します。
鋼の切削では5°〜15°、鋳鉄では0°〜5°に設定するのが一般的です。

逃げ角 $\alpha$ は、逃げ面と切削方向がなす角度です。
逃げ角が不足するとバイトがワークと干渉して摩擦が増大し、加工面が荒れます。
通常5°〜10°に設定します。

3つの角度は次の関係を満たします。

$\gamma + \alpha + \beta = 90^\circ$

ここで $\beta$ は切れ刃角です。
切れ刃角が大きいほど刃先が頑丈になるため、硬い材料の切削ではすくい角を小さくして切れ刃角を大きく取るのが定石です。

5. チャッキングの方法と安全管理

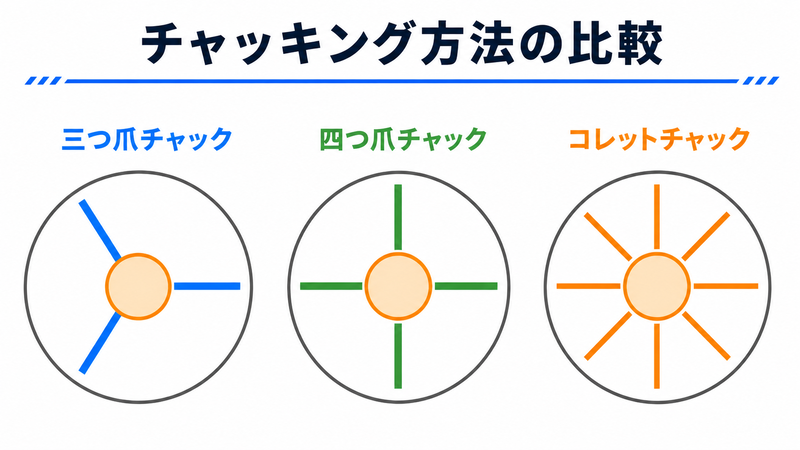

チャッキング方法の比較

チャッキングとは、ワークを主軸に固定する作業のことです。
加工精度と作業者の安全に直結するため、適切なチャック方式の選定と正しいクランプ手順が不可欠です。

三つ爪チャック（スクロールチャック）

3枚の爪が連動して同時に開閉するチャックです。
チャックハンドル1本で迅速にセンタリングでき、旋盤加工で最も多く使用されます。

繰り返し精度は約0.05〜0.1 mmです。
スクロール機構の摩耗で精度が低下するため、定期的な精度チェックが必要です。

爪には「生爪」と「硬爪」の2種類があります。
生爪は焼き入れされていない軟質の爪で、ワーク径に合わせて旋盤上で削ることができます。
真円度0.01 mm以下の高精度加工が必要な場合は、生爪をボーリングしてから使います。

四つ爪チャック（インデペンデントチャック）

4枚の爪がそれぞれ独立して動くチャックです。
各爪をボルトで個別に調整するため、セッティングには時間がかかりますが自由度は非常に高くなります。

四角形や異形断面のワークも把持できるほか、ワーク中心を意図的にずらして偏心加工を行うことも可能です。
ダイヤルゲージで1/100 mm単位の芯出しを行うため、三つ爪チャックより高い精度が得られます。

コレットチャック

周方向にすり割りが入った筒状のコレットで、ワークを全周から均一に把持します。

把持力が均等に分散されるため、薄肉パイプや精密シャフトなど変形しやすいワークの加工に最適です。
繰り返し精度は0.01 mm以下と非常に高く、CNC旋盤での精密量産加工に広く採用されています。

ただし、把持できるワーク径の範囲が狭い（±0.5 mm程度）ため、異なる直径のワークにはコレットの交換が必要です。

チャック方式の比較

項目	三つ爪チャック	四つ爪チャック	コレットチャック
芯出し精度	0.05〜0.1 mm	0.01 mm以下	0.01 mm以下
段取り時間	短い（数十秒）	長い（5〜15分）	短い（数十秒）
把持形状	丸・六角のみ	異形も可能	丸棒のみ
主な用途	汎用旋盤全般	精密加工・偏心加工	CNC量産

上の表のとおり、段取りの素早さなら三つ爪チャック、精度優先なら四つ爪またはコレットチャックが有利です。
加工目的と生産量に応じた使い分けが重要です。

突き出し長さの管理

チャッキング時の重要な管理項目が、ワークの突き出し長さ（チャックから飛び出す長さ）です。

突き出しが長すぎると、切削力でワークがたわみ、ビビリ振動が発生して加工面が荒れます。
一般的な目安として、突き出し長さ $L_o$ はワーク直径 $D$ の3倍以下に抑えます。

$L_o \leq 3D$

この制限を超える長尺ワークには、心押台のライブセンターで先端を支持する方法が有効です。
突き出し比 $L_o / D$ が10を超える場合は、ワーク中間部をベアリングローラーで支える「振れ止め」を使用します。

旋盤加工の安全管理

旋盤は高速回転するワークに工具を接触させる機械のため、安全管理が極めて重要です。

チャッキング不良によるワークの飛散、切りくずの巻き込み、回転部への接触事故は、旋盤特有の重大災害として知られています。
以下の安全事項を必ず遵守する必要があります。

チャックハンドルは必ず抜いてから主軸を起動する（挿しっぱなしだと遠心力で飛散する）
保護メガネを常時着用し、切りくずから目を守る
手袋は着用しない（回転部への巻き込みリスクが高い）
長い切りくずを手で掴まず、フックで除去する
ワークの回転中はチャックや回転部に手を近づけない

特に汎用旋盤では作業者が機械のすぐ近くで操作するため、安全意識の徹底が欠かせません。
NC旋盤では安全カバーが標準装備されていますが、段取り時やメンテナンス時の不注意には引き続き注意が必要です。

6. 切削条件の計算と設定

切削速度と回転数の関係

旋盤加工の品質・効率・コストは、切削条件の設定で大きく変わります。

切削条件を構成する3要素は、切削速度（V）・送り速度（f）・切込み量（t）です。
この3要素を被削材・工具・機械の特性に合わせて最適化することが、旋盤加工の技術的なカギです。

材質別の推奨切削速度

切削速度はバイトの摩耗と加工効率のバランスを決める最も重要なパラメータです。
超硬バイトは高速度鋼（HSS）バイトの3〜5倍の速度で加工できます。

被削材	超硬バイト（m/min）	HSSバイト（m/min）
炭素鋼（S45C）	100〜200	20〜40
合金鋼（SCM435）	80〜150	15〜30
ステンレス鋼（SUS304）	80〜150	15〜30
鋳鉄（FC250）	80〜180	20〜40
アルミニウム合金（A5052）	200〜500	60〜120
銅合金（黄銅 C3604）	150〜300	40〜80

ステンレス鋼は加工硬化しやすく、切削中にワークが硬くなって刃先摩耗が進行するため注意が必要です。
一方、アルミニウム合金は軟らかく溶着（構成刃先の生成）が起きやすいため、高速切削と十分な切削油の供給が効果的です。

送り速度と表面粗さ

送り速度 $f$ （mm/rev）は、主軸1回転あたりのバイト移動距離です。
送り速度は加工面の表面粗さに直接影響します。

荒加工では $f = 0.2$ 〜 $0.5$ mm/rev と効率を優先し、仕上げ加工では $f = 0.05$ 〜 $0.15$ mm/rev と面粗さを優先するのが一般的です。

理論表面粗さ $R_{\max}$ （μm）は、バイトのノーズ半径 $r$ （mm）と送り $f$ から次の式で近似できます。

$R_{\max} = \dfrac{f^2}{8r}$

この式から重要な関係がわかります。
送りを半分にすると表面粗さは1/4に改善されますが、ノーズ半径を2倍にしても粗さは1/2にしか改善されません。
つまり、面粗さの改善には送り速度の低減が最も効果的です。

たとえば、送り $f = 0.1$ mm/rev、ノーズ半径 $r = 0.8$ mmの場合を計算してみましょう。

$R_{\max} = \dfrac{0.1^2}{8 \times 0.8} = \dfrac{0.01}{6.4} \approx 1.56 \text{ } \mu\text{m}$

これは算術平均粗さに換算すると概ね Ra ≈ 0.4 μm に相当し、かなり滑らかな仕上げ面が得られることを意味します。

材料除去率と加工効率

切削の効率を評価する指標として、材料除去率 $MRR$ （mm³/min）があります。

$MRR = V \times f \times t \times 1000$

ここで $V$ は切削速度（m/min）、 $f$ は送り（mm/rev）、 $t$ は切込み量（mm）です。
MRRが大きいほど加工時間は短くなりますが、切削抵抗と発熱も増大します。
機械の剛性と工具の耐久性とのバランスが重要です。

たとえば $V = 120$ m/min、 $f = 0.2$ mm/rev、 $t = 2$ mmの場合のMRRは次のとおりです。

$MRR = 120 \times 0.2 \times 2 \times 1000 = 48{,}000 \text{ mm}^3\text{/min}$

この値は「1分間に48 cm³の金属を削り取る」ことを意味します。
荒加工ではMRRを最大化して加工時間を短縮し、仕上げ加工では精度優先でMRRを抑えるのが基本的な考え方です。

切削動力の計算

旋盤のモーター出力が不足すると、切削中に回転数が低下したり主軸が停止したりして、ワークやバイトの破損につながります。
加工前に必要な切削動力を計算し、機械の能力範囲内であることを確認しましょう。

切削に必要な動力 $P_c$ （kW）は、主分力 $F_c$ （N）と切削速度 $V$ （m/min）から次の式で求められます。

$P_c = \dfrac{F_c \times V}{60 \times 1000}$

主分力は、比切削抵抗 $K_c$ （N/mm²）を使って計算します。

$F_c = K_c \times f \times t$

代表的な比切削抵抗の値は、炭素鋼が約2,000〜2,500 N/mm²、ステンレス鋼が約2,500〜3,000 N/mm²、アルミニウム合金が約700〜1,000 N/mm²です。

Step 1：主分力を求める

S45C（ $K_c = 2200$ N/mm²）を、送り $f = 0.2$ mm/rev、切込み量 $t = 2$ mm、切削速度 $V = 120$ m/minで加工する場合を計算します。

$F_c = 2200 \times 0.2 \times 2 = 880 \text{ N}$

Step 2：切削動力を計算する

$P_c = \dfrac{880 \times 120}{60 \times 1000} = \dfrac{105600}{60000} = 1.76 \text{ kW}$

Step 3：必要モーター出力を確認する

主軸モーターの効率を80%とすると、必要なモーター出力は次のとおりです。

$P_m = \dfrac{P_c}{\eta} = \dfrac{1.76}{0.80} = 2.20 \text{ kW}$

使用する旋盤のモーター出力が2.20 kW以上であれば、この条件での加工が可能です。
モータの出力とトルクの関係を理解しておくと、機械選定の際にも役立ちます。

工具寿命の予測（テイラーの式）

バイトの寿命を定量的に予測するために、テイラーの工具寿命方程式が広く使われています。

$VT^n = C$

ここで $V$ は切削速度（m/min）、 $T$ は工具寿命（min）、 $n$ と $C$ は被削材と工具材質の組み合わせで決まる定数です。

代表的な $n$ の値は、高速度鋼（HSS）で0.08〜0.15、超硬合金で0.20〜0.30、セラミックスで0.50〜0.70です。
$n$ が大きいほど、切削速度の変化に対して工具寿命の低下が緩やかになります。

たとえば、超硬バイト（ $n = 0.25$ 、 $C = 300$ ）で切削速度を150 m/minから200 m/minに上げた場合の工具寿命の変化を計算してみましょう。

$T_1 = \left( \dfrac{300}{150} \right)^{\dfrac{1}{0.25}} = 2^4 = 16 \text{ min}$

$T_2 = \left( \dfrac{300}{200} \right)^{\dfrac{1}{0.25}} = 1.5^4 \approx 5.06 \text{ min}$

切削速度を33%上げただけで、工具寿命は約1/3に短縮されます。
このように切削速度と工具寿命にはトレードオフの関係があり、加工コスト全体（工具費＋加工時間）を最小化する最適速度を見つけることが実務上重要です。

切削油剤の役割と選定

旋盤加工では、切削油剤（クーラント）の適切な使用が加工品質と工具寿命に大きく影響します。

切削油剤には大きく分けて不水溶性切削油（油性タイプ）と水溶性切削油（エマルション・ソリューション）の2種類があります。

不水溶性切削油は潤滑性に優れ、仕上げ面の品質が求められる精密加工やねじ切り加工に適しています。
水溶性切削油は冷却性に優れ、高速切削での温度抑制に効果的です。
量産現場では水溶性切削油が主流で、原液を水で10〜30倍に希釈して使用します。

切削油剤の供給方法は、外部供給（フラッド方式）が一般的ですが、近年はスルースピンドル方式（主軸内部を通して刃先に直接噴射する方式）も増えています。
中ぐり加工のように切りくず排出が困難な工程では、高圧クーラントの効果が特に大きく、工具寿命を1.5〜2倍に延ばせるケースもあります。

一方、鋳鉄の切削では切削油を使わない「ドライ加工」が一般的です。
鋳鉄の切りくずは粉状になるため、水溶性切削油と混ざるとスラッジ化して機械を汚染するためです。

7. 旋盤とフライス盤の違い【比較】

旋盤とフライス盤の違い

旋盤とフライス盤は、どちらも切削加工を行う代表的な工作機械ですが、加工原理が根本的に異なります。
最大の違いは「何が回転するか」という点です。

旋盤ではワークが回転し、バイトは直線運動のみを行います。
フライス盤では工具（エンドミルなど）が回転し、ワークはテーブルに固定されて直線送りされます。

この原理的な違いから、得意分野は明確に分かれます。

旋盤はシャフト、ボルト、プーリーなど「回転体形状」の加工が得意です。
フライス盤は金型キャビティ、ブラケット、フレームなど「非回転体形状」の加工が得意です。

比較項目	旋盤	フライス盤
回転するもの	ワーク	工具
得意形状	円筒・円錐・球面（回転体）	平面・溝・ポケット（非回転体）
切削方式	連続切削	断続切削
代表的な工具	バイト	エンドミル・フライスカッター
切削力の変動	小さい（安定）	大きい（周期的変動）

切削メカニズムにも大きな違いがあります。
旋盤の切削は連続切削で、バイトがワーク表面に常に接触し続けるため、切削力が一定で安定します。

フライス盤の切削は断続切削で、回転する工具の各刃が間欠的にワークに食い込みます。
刃先への熱衝撃（加熱→冷却の繰り返し）が大きいため、フライス用工具には高い耐衝撃性と耐熱衝撃性が求められます。

近年では、旋盤にフライス機能を搭載した複合加工機（マルチタスクマシン）が急速に普及しています。
1台で旋削とミーリングの両方を行えるため、段取り替えの手間が省け、再クランプによる芯ズレも発生しません。

たとえば、シャフト部品の外径旋削→キー溝フライス加工→ねじ切りという3工程を1台で連続完了できます。
従来は2台必要だった加工を1台で済ませられるため、設備スペースとコストの削減にもつながります。

instant.engineer

8. NC旋盤と汎用旋盤の違い【比較】

NC旋盤と汎用旋盤の特性比較

旋盤を選定する際の最も基本的な選択肢が「汎用旋盤かNC旋盤か」です。
加工内容・生産量・予算に応じた使い分けが重要です。

操作方法と得意分野

汎用旋盤は作業者がハンドルやレバーを手動で操作します。
切削中にリアルタイムで切りくずの形状・色・切削音を確認しながら微調整できるのが強みです。
この感覚的な制御は、試作品の加工や一品物の修理部品製作で威力を発揮します。

NC旋盤はGコードで記述されたプログラムに従って自動加工します。
プログラムを一度作成・検証すれば、同一部品を何百個でも同じ精度で生産可能です。
夜間の無人運転（ライツアウト加工）にも対応でき、設備稼働率を最大化できます。

精度・生産性・コストの比較

項目	汎用旋盤	NC旋盤
寸法精度	±0.02〜0.05 mm	±0.005〜0.01 mm
表面粗さ	Ra 3.2〜6.3 μm	Ra 0.8〜3.2 μm
繰り返し精度	作業者の技能に依存	±0.005 mm以下
段取り（初回）	5〜15分	30〜60分
段取り（2回目以降）	5〜15分	5分以下
設備価格	100〜500万円	1,000〜3,000万円

注目すべきは、NC旋盤の段取り時間が「初回」と「2回目以降」で大きく異なる点です。
初回はプログラム作成・試し削り・補正に30〜60分かかりますが、2回目以降はプログラム呼び出しのみで5分以内に完了します。

損益分岐点の考え方

加工コスト $C$ （円/個）は、機械償却費・人件費・工具費の合計を生産個数で割って概算できます。

$C = \dfrac{C_m + C_l + C_t}{n}$

ここで $C_m$ は機械償却費、 $C_l$ は人件費、 $C_t$ は工具費、 $n$ は生産個数です。

NC旋盤は $C_m$ が大きいものの、自動運転で $C_l$ を大幅に削減できます。
さらに「多台持ち」（作業者1人で複数台を管理）が可能なため、人件費の分散効果も大きくなります。

具体例として、月額償却費が汎用旋盤10万円・NC旋盤40万円、1個の加工時間が汎用旋盤20分・NC旋盤8分と仮定します。
月産200個では汎用旋盤が約1,500円/個、NC旋盤が約2,400円/個で汎用旋盤が有利です。
月産1,000個になると汎用旋盤が約1,100円/個、NC旋盤が約800円/個とNC旋盤が逆転します。

一般に、月産50個以上の繰り返し加工ではNC旋盤が有利になることが多いです。
ただし、加工の難易度、品種数、設備の空き状況なども含めて総合的に判断する必要があります。

最新トレンド：IoTとスマートファクトリー

近年のNC旋盤はIoT（モノのインターネット）対応が進んでいます。
切削中の主軸負荷・振動・温度などのデータをリアルタイムで収集し、クラウド上で分析する仕組みが普及し始めています。

こうしたデータ活用により、工具摩耗の予測交換（予知保全）や加工条件の自動最適化が可能になります。
マシニングセンタとの連携によるスマートファクトリーの構築も進んでいます。

AI技術の進展も注目すべきトレンドです。
加工中に蓄積されたビッグデータをAIが学習することで、初回加工時にも最適な切削条件を自動提案するシステムが実用化されつつあります。
従来はベテラン技能者の経験に頼っていた条件設定を、データ駆動で標準化できるようになります。

また、デジタルツイン技術により、加工前にバーチャル空間で切削シミュレーションを行い、干渉チェックや加工時間の見積もりを完了させるワークフローも広がっています。
プログラムミスによる衝突事故を未然に防ぎ、段取り時間の短縮にも貢献します。

汎用旋盤は今後も試作や教育の現場で使われ続けますが、量産現場ではNC旋盤のデジタル化・自動化がさらに加速していくでしょう。

まとめ

本記事では、旋盤の基本構造から加工の種類、バイトの選び方、チャッキング方法、切削条件の計算、そしてフライス盤やNC旋盤との比較まで幅広く解説しました。

旋盤は「ワークを回転させ、工具を直線移動させる」というシンプルな原理の工作機械です。
しかし、その応用範囲は外径切削・端面切削・テーパ加工・ねじ切り・中ぐり加工・突切り・ローレット加工・溝入れと多岐にわたります。

切削条件の設定では、切削速度 $V = \dfrac{\pi D N}{1000}$ の関係式が基本です。
送り速度と切込み量を適切に組み合わせ、理論表面粗さ $R_{\max} = \dfrac{f^2}{8r}$ で面品質を予測しながら条件を最適化できます。

旋盤の選定では、多品種少量なら汎用旋盤、月産50個以上の繰り返し加工ならNC旋盤が基本方針です。
加工コストの損益分岐点を計算し、生産量に応じた判断をすることが大切です。

旋盤加工の品質は、機械の性能だけでなく、適切なバイト選定・正確なチャッキング・理論に基づく切削条件の3要素で決まります。
本記事の知識を実務に活かし、高品質なものづくりに役立てていただければ幸いです。
