「シューン」という一定の周波数で回転するスピンドル音。クーラント（研削液）の飛沫の中に散るオレンジ色の火花。そして、加工後に現れる、鏡のように磨き上げられた金属の表面。
平面研削盤（Surface Grinder）は、製造現場において最も「美しさ」と「厳しさ」が共存する工作機械です。
プレス金型のプレート加工において、厚み公差±0.002mm、平行度0.001mmといった極限の精度を要求される場面では、マシニングセンタやフライス盤では太刀打ちできません。 回転する砥石（といし）で工作物の表面をわずかずつ削り取るこの機械は、金型の寿命を左右する「平面度」を作り出す唯一無二の存在です。
しかし、その操作は繊細を極めます。砥石の選択を間違えればワークは焼け焦げ、マグネットの吸着力が弱ければ品物は吹き飛び、気温が変われば機械が伸び縮みして寸法が狂います。
本記事では、業界標準機である「岡本」の特徴、卓上機から大型機までの構造の違い、砥石周速度の計算式、そしてベテラン技術者だけが知るテーブル研磨（チャック研磨）の極意まで、製造現場のリアルな視点で徹底解説します。
- 1. 平面研削盤とは：平らを作り出す「原器」
- 2. メーカー選び：なぜ「岡本（OKAMOTO）」なのか
- 3. 砥石（Grinding Wheel）の科学と選定
- 4. 研削条件の計算と理論
- 5. 現場の儀式：ドレッシング（目立て）
- 6. 卓上研削盤と金型部品の修正
- 7. 現場の苦労：テーブル研磨と「反り」との戦い
- 8. トラブルシューティング：焼け・ビビリ・条痕
- 9. 保守・メンテナンスの要点
- 10. まとめ

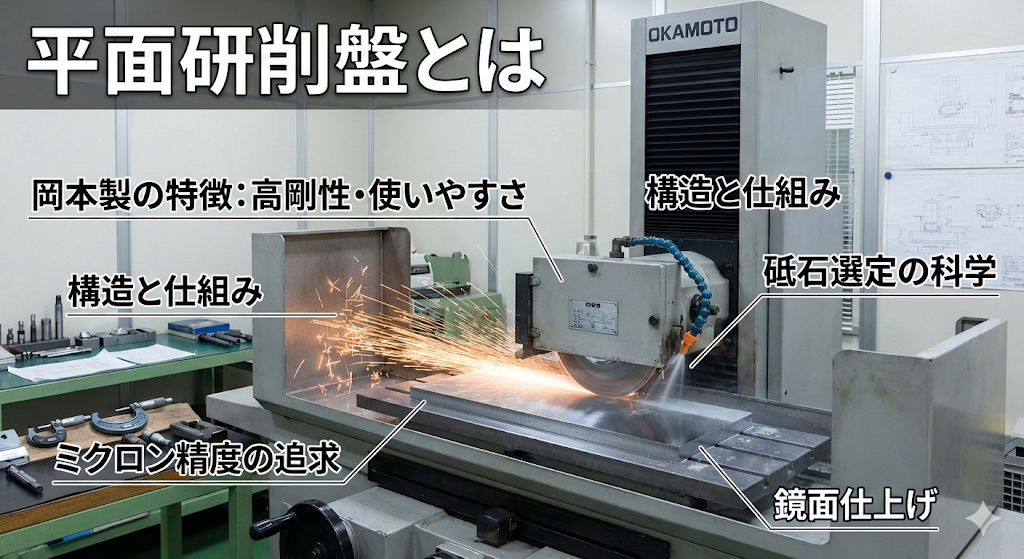

1. 平面研削盤とは：平らを作り出す「原器」
平面研削盤とは、高速回転する砥石車の外周（または端面）を工作物に押し当て、テーブルを左右・前後に往復運動させることで、工作物の表面を平滑に、かつ高精度な平行面に仕上げる工作機械です。
なぜ研削が必要なのか

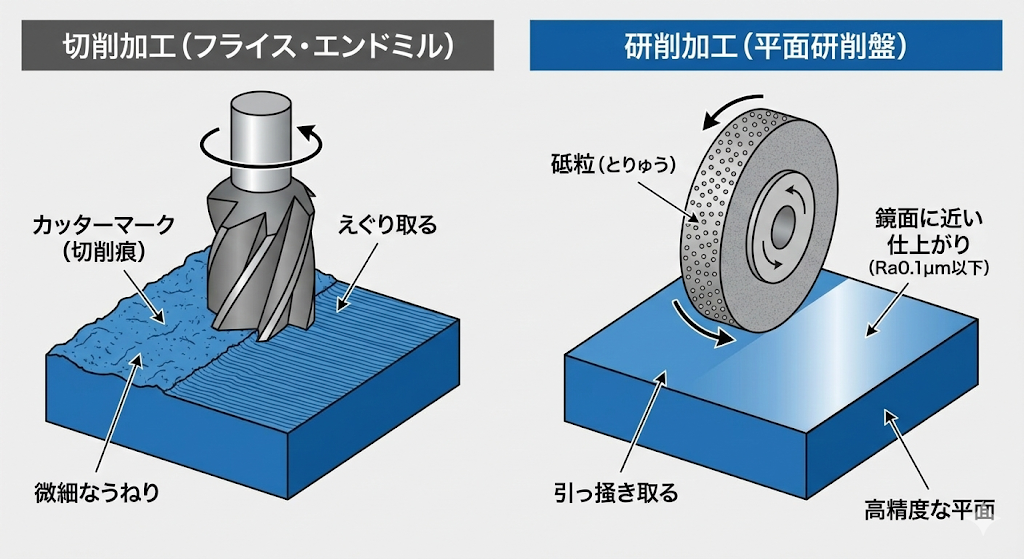

切削加工（エンドミルやバイト）は、刃物で材料を「えぐり取る」加工です。
そのため、加工面にはどうしてもカッターマーク（切削痕）や、切削抵抗による微細なうねりが残ります。
一方、研削加工は、無数の硬い砥粒（とりゅう）が材料表面を「引っ掻き取る」加工です。 これにより、以下の特性が得られます。
- 寸法精度： 1μm（0.001mm）単位の追い込みが可能。
- 面粗度： 鏡面に近い、Ra0.1μm以下の滑らかな面が得られる。
- 硬度対応： 焼入れ鋼（HRC60以上）や超硬合金など、刃物が立たない硬い材料でも加工できる。
プレス金型においては、パンチやダイの「高さ」を揃えるため、そしてプレート同士を隙間なく密着させるために、平面研削は不可欠な工程です。
機械の基本構造
一般的な横軸角テーブル形平面研削盤の構造は以下の通りです。
- コラム（Column）： 上下動する砥石ヘッドを支える柱。
- 砥石ヘッド（Wheel Head）： 砥石を取り付け、高速回転させるスピンドルユニット。
- サドル（Saddle）： テーブルを前後に動かす（Y軸）台座。
- テーブル（Table）： 左右に往復運動する（X軸）台。ここにマグネットチャックが載ります。
2. メーカー選び：なぜ「岡本（OKAMOTO）」なのか
日本国内の平面研削盤市場において、株式会社岡本工作機械製作所（OKAMOTO）は圧倒的なシェアと信頼を誇ります。
現場で「岡本の65（ロクゴ）」と言えば、テーブルサイズ600mm×500mmクラスの標準機を指すほど、その名は浸透しています。

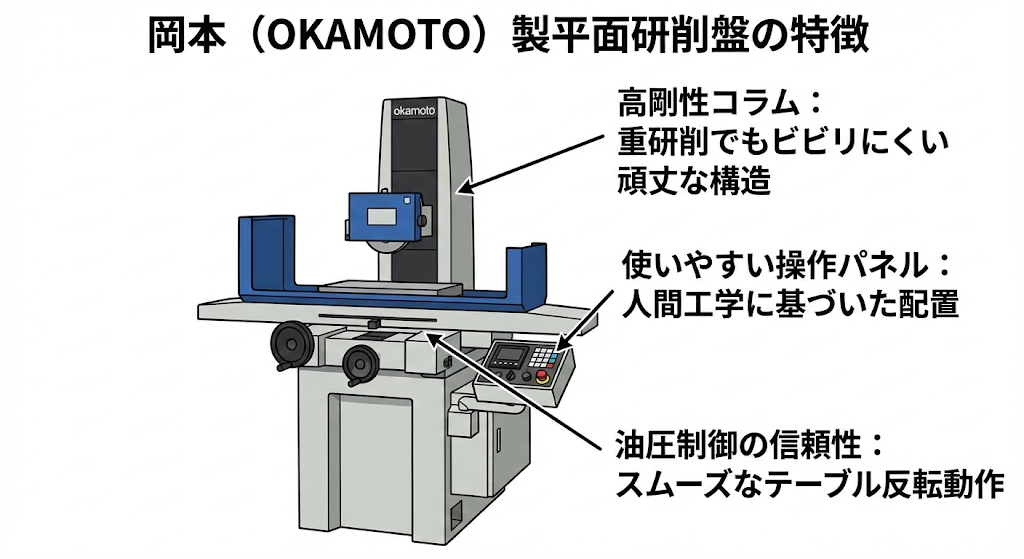

岡本（PSGシリーズなど）の特徴
なぜ、多くの金型屋が岡本を選ぶのか。それは「剛性」と「使いやすさ」のバランスです。
- 高剛性コラム： 重研削（一度に深く切り込む加工）をしてもビビリにくい頑丈な構造。
- 操作パネルの配置： 作業者が立ち位置を変えずに、ハンドル操作とボタン操作ができる人間工学に基づいた設計。
- 油圧制御の信頼性： テーブルの反転動作がスムーズで、ショックが少ない。
もちろん、超精密加工に特化した「ナガセインテグレックス」や、成形研削に強い「黒田精工（KURODA）」、あるいは「日興（NIKKO）」などの名機もありますが、汎用性とメンテナンス性の面で、岡本は製造現場のデファクトスタンダードと言えるでしょう。
3. 砥石（Grinding Wheel）の科学と選定
「砥石」は、研削盤にとっての刃物です。適切な砥石を選ばなければ、どんな高級機を使っても精度は出ません。
砥石は「砥粒」「粒度」「結合度」「組織」「結合剤」の5要素で構成されています。
① 砥粒（Abrasive Grain）
- WA（ホワイトアランダム）： 白色。一般鋼材から焼入れ鋼（SKD11、SKS3等）の軽研削用。最も一般的。
- GC（グリーンカーボランダム）： 緑色。超硬合金や非鉄金属用。脆くて鋭い。
- CBN（立方晶窒化ホウ素）： 非常に硬い。難削材や高硬度材の高速研削用。高価だが寿命が長い。
② 粒度（Grain Size）
砥粒の大きさです。番号が大きいほど細かくなります。
- #46 〜 #60： 荒加工用。除去能率が良い。
- #80 〜 #120： 仕上げ加工用。面が綺麗になる。
金型プレートの平面研削では、能率と仕上がりのバランスが良い「WA46H」や「WA60H」あたりが標準的に使われます。
③ 結合度（Grade）
砥粒を保持するボンドの強さ（硬さ）です。アルファベット（A〜Z）で表します。
軟らかい（H, I, J）ほど砥粒が脱落しやすく（自生作用）、新しい刃が出るため切れ味が持続します。
硬い（K, L, M）ほど形状保持力が高いですが、目詰まりしやすくなります。
平面研削では、接触面積が大きいため、熱を持たないように「軟らかめ（H〜J）」を選ぶのがセオリーです。
4. 研削条件の計算と理論
感覚で削ることもできますが、理論値を知っておくとトラブルシューティングに役立ちます。

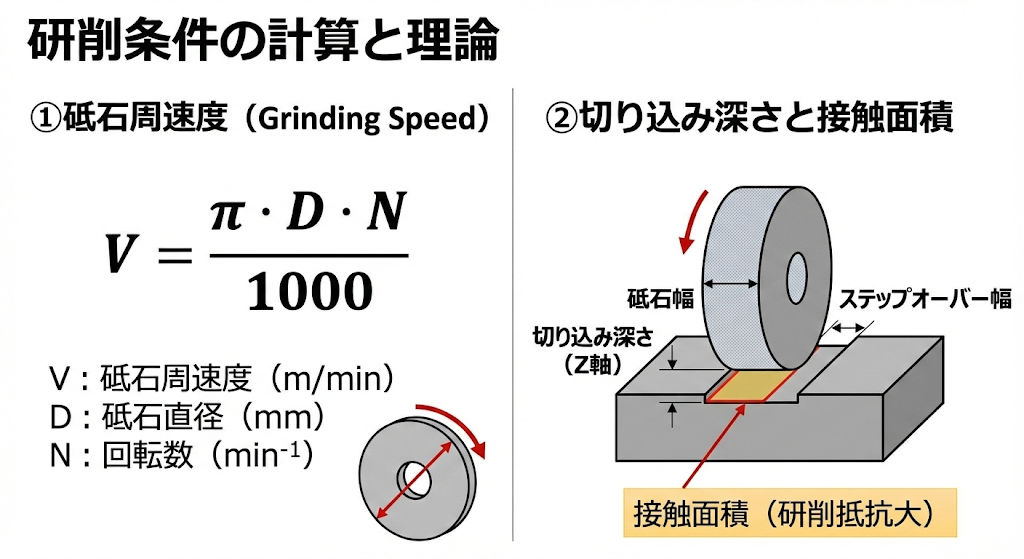

① 砥石周速度（Grinding Speed）
砥石の外周がどれくらいの速さで回っているかを示す値 (m/min) です。 標準的なビトリファイド砥石の場合、1800 〜 2000 m/min（30 〜 33 m/s）が目安です。
：砥石直径 (mm)
：回転数 (min⁻¹)
【計算事例】 砥石径 、回転数
の場合。
砥石が摩耗して径が小さくなると（例えばφ150mm）、周速度は下がります。
まで落ちると、切れ味が悪くなり、構成刃先ができやすくなります。
インバータ制御機であれば、径の減少に合わせて回転数を上げる必要があります。
② 切り込み深さと研削抵抗
1パスあたりの切り込み深さ（Z軸）は、荒加工で0.01〜0.02mm、仕上げで0.002〜0.005mm程度です。
「たった0.02mm？」と思うかもしれませんが、平面研削は砥石の幅（例えば19mm）全体、あるいはステップオーバーした幅（5〜10mm）で削るため、接触面積が大きく、研削抵抗は想像以上に大きくなります。
無理な切り込みは、ワークの吸着ズレ（マグネットから外れて飛ぶ）や、研削焼けの原因になります。

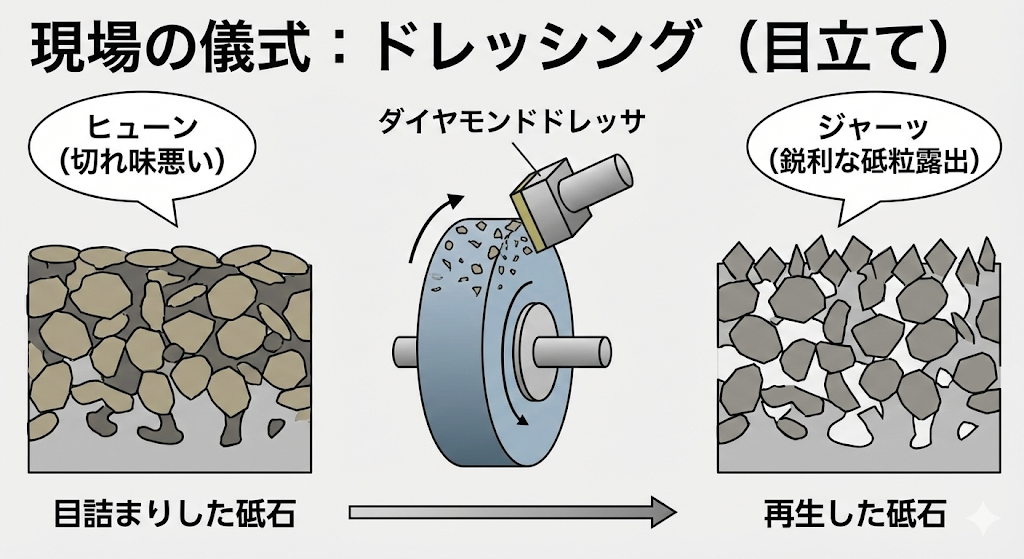

5. 現場の儀式：ドレッシング（目立て）
砥石は使い続けると、砥粒が摩耗して平らになったり、切り屑が隙間に詰まったりします（目詰まり・目つぶれ）。
これを再生するために、ダイヤモンドドレッサを使って砥石表面を削り取る作業を「ドレッシング（Dressing）」と呼びます。
ドレッシングの音を聞け
現場では「音」が全てです。 ドレッサを当てた時、「ヒューン」という高い音がしているうちは、まだ砥石が切れていません。
一層剥いて「ジャーッ」という粗い音に変わったら、新しい鋭利な砥粒が露出した証拠です。
仕上げ加工の前には、あえてドレッシングの送り速度を遅くし、砥石表面を細かく整える（ファイン・ドレッシング）ことも行われます。
6. 卓上研削盤と金型部品の修正
大型の自動機だけでなく、作業台の上に置ける小型の「卓上平面研削盤」や、手動の「成形研削盤」も金型現場には欠かせません。
シム調整とパンチの微修正
金型の組立現場では、「あと0.01mm高さを落としたい」という場面が多発します。
いちいち大型機を起動するのは効率が悪いため、手動機でサッと削ります。
ここで重要なのは「手の感覚」です。 ハンドルを回す手にかかる抵抗（重さ）で、砥石の切れ味や、ワークの平行度を感じ取ります。
卓上機はワークが小さく、マグネットの吸着力も弱いため、ワークを飛ばさないように「ブロック」で囲うなどの固定テクニックが必要です。
7. 現場の苦労：テーブル研磨と「反り」との戦い
平面研削盤のメンテナンスにおいて、最も緊張し、かつ技術を要するのが「テーブル研磨（チャック研磨）」です。
マグネットチャックを削る理由
長年使用していると、ワークの脱着による傷や、部分的な摩耗により、マグネットチャックの表面自体が凸凹になります。
土台が歪んでいては、その上で何を削っても平らにはなりません。
そのため、定期的に「自分の機械で、自分のチャックを削る」作業を行います。
恐怖の「通電」研磨
通常、チャック研磨は「磁力をONにした状態（通電状態）」で行います。
なぜなら、チャックは磁力を入れると内部のコイルや磁極が引き合って、わずかに（数ミクロン）変形するからです。
実使用状態と同じ変形状態で平らにしなければ意味がありません。 しかし、自分自身を削るため、吸着させるものがありません。
切り込みを間違えれば砥石が弾かれ、チャックをえぐってしまいます。 クーラントを大量にかけ、極小の切り込み（0.002mm以下）で、数時間かけて慎重に行います。この時ばかりは、工場内の誰もが息を呑んで見守ります。
薄板の「反り（Warping）」対策
薄いプレート（t3.0mm以下）を削ると、研削熱でワークが膨張し、冷えると弓なりに反ってしまいます。
また、マグネットで吸着した瞬間に、ワーク自体の反りが矯正されて平らになり、削り終わって磁力を切ると、また元に戻る（スプリングバック）という現象も起きます。
【現場の対策テクニック】
- シムテープによる詰め物： ワークとチャックの隙間に薄いシムを挟み、ワークを自然な形のまま吸着させて上面を平らに削る。
- 裏返して全面吸着： 上面が平らになったら、裏返してそのまま吸着（全面当たり）させ、反対面を削って平行出しをする。
- フリー加工： マグネットを弱くし、ワークの側面にブロックを当てて飛び出しを防ぎつつ、最小限の吸着力で削る。
8. トラブルシューティング：焼け・ビビリ・条痕
綺麗な面が出ない時、どこを疑うべきか。
研削焼け（Grinding Burn）
ワーク表面が黄色や青色に変色する現象。表面硬度が低下し、クラックの原因になります。
- 原因： 砥石の切れ味不足（目詰まり）、切り込み過多、クーラント不足。
- 対策： 粗いドレッシングを行う。結合度の軟らかい砥石に変える。クーラントノズルの位置を調整し、加工点に確実に当てる。
ビビリマーク（Chatter Marks）
表面に波状の模様が出る現象。
- 原因： 砥石のバランス不良、スピンドルの振動、機械の据え付け不良、油圧脈動。
- 対策： 砥石フランジのバランスウェイトを調整する（バランサーを使う）。据え付けボルト（レベル出し）を確認する。
条痕（Scratch Marks）
深いひっかき傷が入る。
- 原因： 砥粒の脱落片がクーラントに混ざって再侵入している。カバーから滴る汚れた冷却液。
- 対策： マグネットセパレータの清掃、ペーパーフィルタの交換。クーラントタンクの清掃（ヘドロ除去）。
9. 保守・メンテナンスの要点
平面研削盤は、研削液（水）と砥粒（砂）という、機械にとって最悪の環境下で稼働します。日々のメンテが寿命を決めます。
潤滑油（摺動面油）の管理
テーブルの摺動面（V-VガイドやV-平ガイド）は、油膜によって浮いています。
潤滑油が切れると、金属接触を起こして「カジリ」が発生し、精度が二度と出なくなります。
毎日オイルレベルを確認し、定期的にフィルタを掃除します。 岡本の機械は、潤滑油が切れると自動停止する安全装置がついていることが多いですが、過信は禁物です。
クーラントタンクの掃除
研削スラッジ（削りカス）はタンクの底に沈殿し、セメントのように固まります。
これを放置するとタンク容量が減り、クーラント温度が上昇しやすくなります。
クーラント温度の上昇は、ワークの熱膨張（寸法ばらつき）の主犯です。 夏場は特に、クーラントクーラー（冷却装置）のフィルタ清掃も忘れてはいけません。
10. まとめ
「たかが平面、されど平面」。 どんなに複雑な金型も、すべての部品は「平らな面」を基準に組み付けられています。 その基準面を作る平面研削盤は、製造業における精度の礎（いしずえ）です。
- 岡本などの信頼できる剛性の高い機械を選ぶ。
- 砥石の科学を理解し、ワークに合わせた選定とドレッシングを行う。
- テーブル研磨というメンテナンスを恐れず、常に足元（チャック）を固める。
