ねじ切り加工｜旋盤の方法とステンレス・タップ攻略法

機械工学 機械工学-プロセス

「パキッ」という乾いた音が工場に響いた瞬間、背筋が凍りついた経験はないでしょうか。

金型の最終仕上げ工程、最後のタップ加工で工具が折れ込み、数百万円のプレートが一瞬で「要修理品」に変わる。あるいは、組み立てラインでボルトを締め込んだ瞬間、ねじ山が「ヌルッ」と舐めてしまい、納期直前に分解修理を余儀なくされる。

ねじ切り加工とは、それほどのリスクと隣り合わせの作業です。 プレス金型や製造装置において、ボルトとねじ穴は構造体を支える最も基本的な要素です。しかし、その加工メカニズムを正しく理解せずに「ただ回せば切れる」と考えていると、特にステンレスのような難削材や、金型の冷却水配管（管用テーパねじ）加工では痛い目を見ます。

本記事では、旋盤による精密なおねじ切りから、マシニングセンタでのシンクロタップ、現場を悩ませるステンレス加工の勘所、そして水漏れを防ぐ管用ねじの加工理論まで、教科書には載っていない実践的なノウハウと計算式を徹底解説します。

1. ねじ切り加工とは：螺旋（らせん）を作る技術

ねじ切り加工（Thread Cutting）とは、円筒状のワーク（工作物）の表面、または穴の内面に、螺旋状の溝を連続的に削り出す加工法です。

締結用のボルト・ナット、送り用のリードスクリュー、配管用の管用ねじなど、用途によって形状や精度は様々ですが、基本原理は「回転と送りの同期」にあります。

切削と転造の違い

まず、大きく分けて二つの加工法があることを理解しておきましょう。

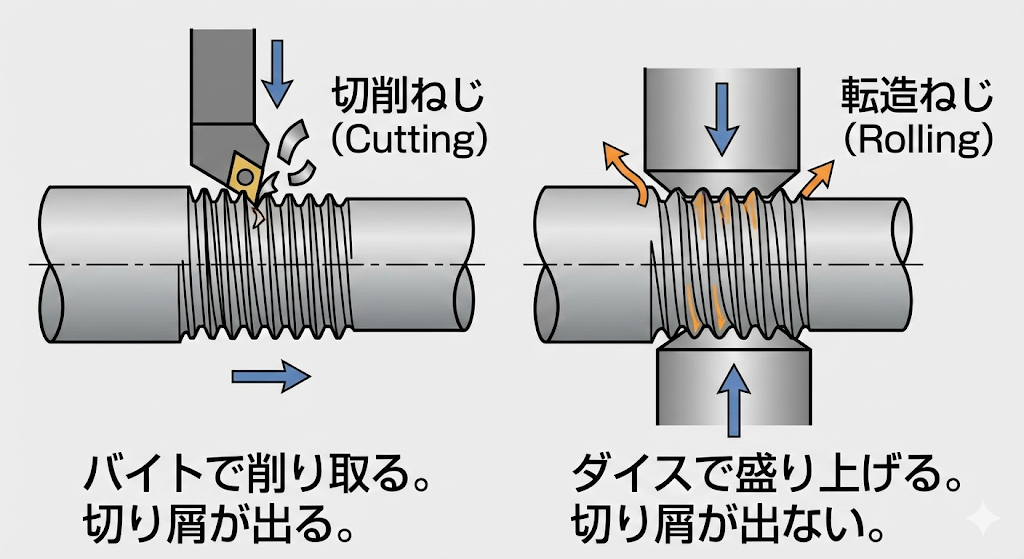

  • 切削ねじ（Cutting）： バイトやタップで材料を「削り取る」方法。切り屑が出ます。高精度なねじや、小ロット品、難削材、そして金型部品のほとんどに使われます。今回の記事の主役です。
  • 転造ねじ（Rolling）： 転造ダイスや盛り上げタップで材料を「押し潰して盛り上げる」方法。切り屑が出ません。組織が緻密になり強度が上がりますが、下穴管理がシビアです。量産ボルトや、アルミダイカスト部品などで使われます。



2. 旋盤によるねじ切り：おねじ加工の王道

汎用旋盤やNC旋盤を使って、おねじ（雄ネジ）を切る場合、主軸の回転と刃物の送り速度を完全に同期させる必要があります。

ピッチ P のねじを切るには、主軸が1回転する間に、刃物を正確に P mm だけ軸方向に移動させます。

ねじ切りバイトの選定：さらい刃の有無

旋盤用チップ（インサート）には、大きく分けて2種類あります。

  • さらい刃付き（Full Profile）： ねじの山頂（外径部分）も同時に削って仕上げるタイプです。 メリットは、ねじ山の高さが正確に出るため、バリが出にくく、完璧なねじ形状になります。 デメリットは、ピッチごとに専用チップが必要になることです（2.0mmピッチ用で1.5mmは切れません）。金型部品や高級ねじには必須です。
  • さらい刃なし（Partial Profile）： ねじの溝だけを掘るタイプです。 メリットは、1つのチップで様々なピッチ（例：0.5〜3.0mm）に対応できるため経済的です。 デメリットは、外径寸法をあらかじめ正確に仕上げておく必要があり、ねじ山頂にバリが出やすいため、仕上げにサンドペーパーや砥石での手修正が必要になることです。

芯高（しんだか）の重要性

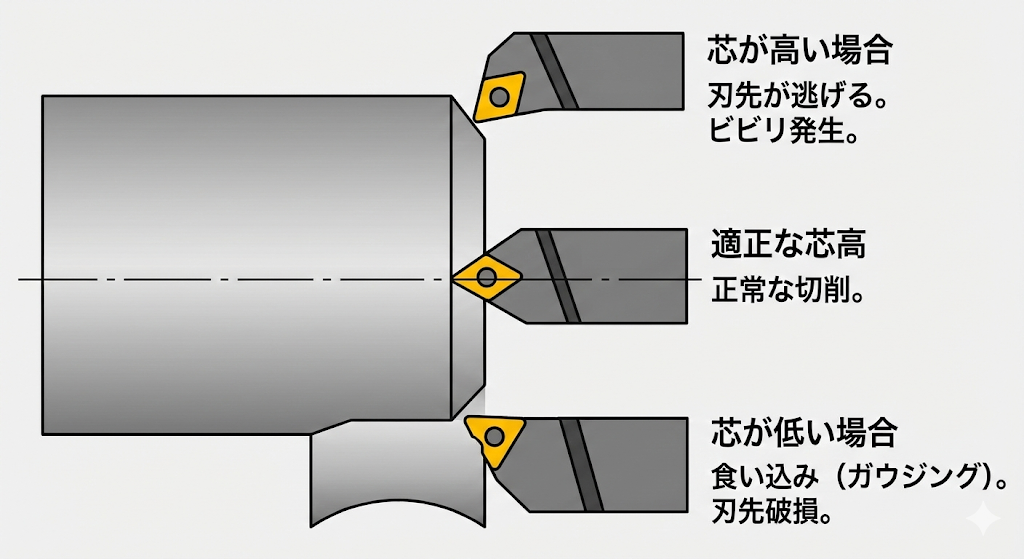

旋盤加工において最も神経を使うのが「芯高」合わせです。 バイトの先端がワークの回転中心と完全に同じ高さでなければなりません。

  • 芯が高い場合： 刃先が逃げてしまい、切れません。無理に押し込むとビビリ（振動）が発生し、ねじ面が波打ちます。
  • 芯が低い場合： 刃先がワークの下に潜り込み、食い込み現象（ガウジング）が発生します。ねじ山がむしれたり、チップが欠けたりします。

特にステンレス加工では、芯高のズレが即座に「構成刃先（溶着）」につながるため、シックネスゲージやハイトゲージを使って0.1mm以下の精度で合わせます。

切り込み方法：ラジアルとフランク

ねじの溝は深い（ピッチ2.0mmなら深さ約1.2mm）ため、一度では削れません。数回〜数十回に分けて削りますが、そのアプローチ方法にコツがあります。

  • ラジアルインフィード（直角切り込み）： バイトを真横から切り込みます。左右両方の刃で削るため、切削抵抗が大きく、ビビリやむしれが発生しやすいです。ピッチの細かいねじ（P1.0以下）や、真鍮などの快削材向けです。
  • フランクインフィード（片刃切り込み・斜め切り込み）： ねじの角度（片側30度、実際には29度等）に沿って斜めに切り込みます。 片側の刃だけで削るため、抵抗が少なく、切り屑の排出もスムーズです。ピッチの大きいねじや、ステンレスなどの難削材では、この方法（または改変フランク）が必須です。NC旋盤のねじ切りサイクル（G76など）でも、パラメータでこの角度（PコードやAコード）を指定するのが一般的です。



3. ねじの計算式：プログラムと実加工

NC旋盤でプログラムを組む際、あるいは汎用旋盤でダイヤルを送る際、正確な「ねじ高さ」を知っておく必要があります。

メートルねじの高さ計算

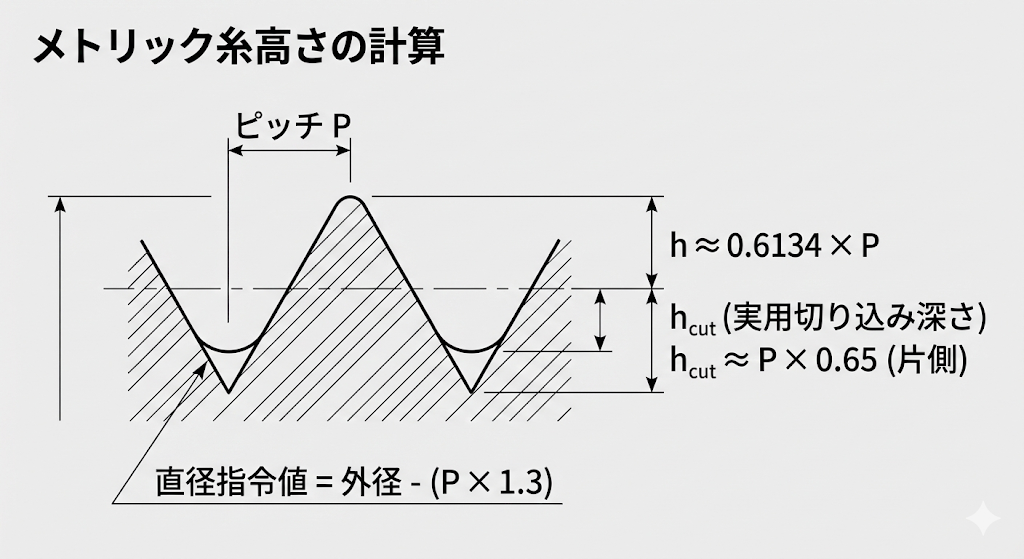

JIS規格におけるねじの引っかかり率を考慮した「実用的な切り込み深さ（片側）」 h は、以下の式で近似されます。

h \approx 0.6134 \times P （おねじの基準寸法）

実際には、刃先のノーズRや逃げを考慮し、少し深めに切り込む必要があります。現場では以下の簡易式を使うことが多いです。

h_{cut} = P \times 0.65 （片側） \text{直径指令値} = \text{外径} - (P \times 1.3)

【計算事例】 M20 x 2.5 のねじを切る場合。

h_{cut} \approx 2.5 \times 0.65 = 1.625 \, mm 直径値でのマイナス量は、 1.625 \times 2 = 3.25 \, mm つまり、外径19.95mm（公差狙い）からスタートして、谷の径が約16.7mmになるまで切り込みます。

※注意：ステンレスの場合は、最後の仕上げ代（0.05mm程度）を残して荒加工し、最後の一撃で綺麗に仕上げる「ゼロカット（スパークアウト）」を行うことがあります。



4. タップ加工：めねじ加工の基本と落とし穴

金型や部品にめねじ（雌ネジ）を作る「タッピング」は、最も頻度の高い加工です。

しかし、ハンドタップ、スパイラルタップ、ポイントタップを正しく使い分けている現場は意外と少ないものです。

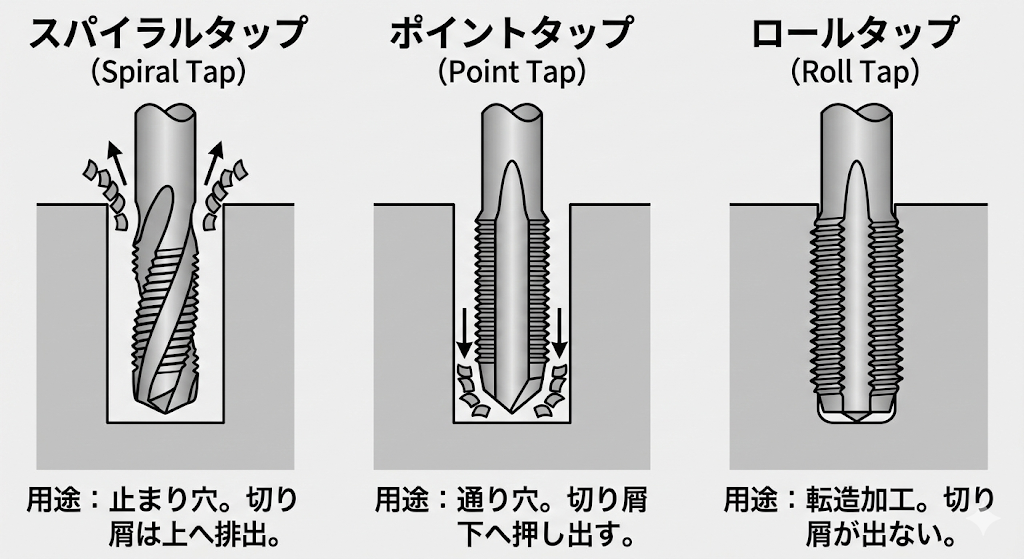

タップの種類の使い分け

  1. スパイラルタップ（Spiral Tap）： ドリルのような螺旋溝があり、切り屑を「手前（上）」に排出します。 「止まり穴（底のある穴）」用です。 金型プレートへのねじ加工はほとんどがこれです。 弱点として、断面積が小さいため剛性が低く、無理をすると折れやすいです。
  2. ポイントタップ（Point Tap / Gun Tap）： 先端の溝が斜めになっており、切り屑を「奥（下）」に押し出します。 「通り穴（貫通穴）」用です。 芯厚が太く剛性が高いため、折れにくく高速加工が可能です。 逆に、止まり穴で使うと、底に切り屑が詰まって一瞬で折れます。
  3. ロールタップ（盛り上げタップ）： 転造加工用です。切り屑が出ないため、クリーンルーム用部品や、切り屑詰まりが許されない油圧マニホールドなどで使われます。 下穴径の管理がシビア（通常より大きい下穴が必要）で、下穴が小さいとタップが食いついて破断します。

【最重要】下穴径の計算とドリル選定

タップが折れる原因の8割は、「下穴が小さすぎる」か「下穴が曲がっている」かです。 適切な下穴径（ドリル径） D_d は、以下の式で求められます。

D_d = D - P （切削タップの場合）

  • D：ねじの呼び径 (mm)
  • P：ピッチ (mm)

【計算事例】 M10 x 1.5 の並目ねじの場合： D_d = 10 - 1.5 = 8.5 \, mm

M8 x 1.25 の場合： D_d = 8 - 1.25 = 6.75 \rightarrow 6.8 \, mm （※6.75のドリルがない場合、硬い材料なら大きめの6.8mmを選びます。

JIS2級のめねじ内径公差内であれば、下穴を大きくすることで切削抵抗を劇的に減らし、折損リスクを回避できます。）

【現場の知恵】ドリルの先端角 通常のドリルは先端角118度ですが、タップの下穴にはこれを使います。 しかし、底が平らな止まり穴（フラットボトム）が必要な場合は、座繰りドリル（180度）を使いたくなります。

ここで注意すべきは、タップの先端には「食い付き部（チャンファー）」があることです。

  • 1.5山（底目）：ギリギリまでねじを切りたい場合。案内が短く不安定。
  • 5山（中タップ）：標準的。

ドリル深さは、有効ねじ深さよりも、この「食い付き部」＋「切り屑の逃げスペース」分だけ深くあける必要があります。目安として、「有効深さ ＋ (ピッチ × 3〜5)」は確保してください。



5. シンクロタップとフローティングタッパー

マシニングセンタ（MC）でタップ加工を行う際、プログラムコードは「G84」を使いますが、機械の仕様によってホルダーを使い分ける必要があります。

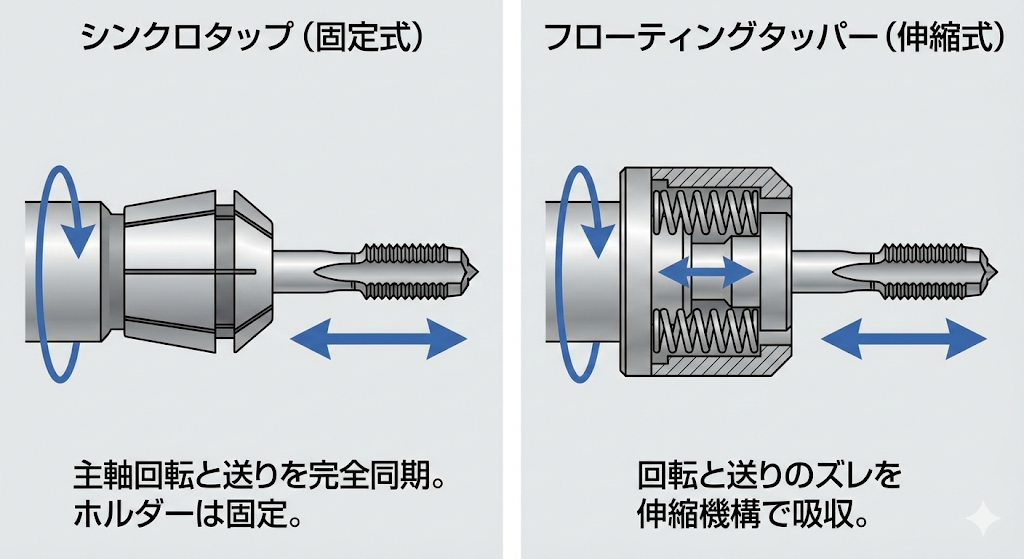

リジッドタップ（シンクロタップ）

現代のMCの主流です。主軸の回転とZ軸の送りを、NC装置が完全に同期（シンクロ）させて制御します。 バックラッシや加減速のズレがないため、専用のコレットチャックでタップをガチガチに固定して加工します。

高速で、かつ深さ精度も高い（底ギリギリまで攻められる）のが特徴です。

フローティングタッパー（タッパーチャック）

古いMCやボール盤で使用します。主軸回転と送りのズレを吸収するために、ホルダー自体に「伸び縮み（テンション・コンプレッション）」するスプリング機構がついています。

リジッド機能がない機械で固定ホルダーを使うと、戻る瞬間にねじ山を潰してしまいます。



6. ステンレス（SUS）へのねじ切り攻略法

「鉄（SS400）ならサクサク切れるのに、ステンレス（SUS304）になった途端にタップが鳴き出し、むしれる」。 これはステンレス特有の3つの性質が悪さをしているからです。

  1. 加工硬化（Work Hardening）： ステンレスは、切削の力が加わると、その表面がカチカチに硬くなる性質があります。 ドリル加工時に「送りを止めてこする」ようなことをすると、穴の内面が焼入れ鋼のように硬化し、次に来るタップの刃が立たずに折れます。
  2. 熱伝導率が低い： 鉄の1/3程度しか熱を伝えません。 加工熱が切り屑や母材に逃げず、タップの刃先に集中します。これにより刃先が焼き付き（チッピング）を起こします。
  3. 親和性が高い（凝着しやすい）： 工具材料（ハイスや超硬）と化学的に結びつきやすく、切り屑が刃先に溶着します（構成刃先）。これが成長して脱落する際に、刃先を道連れにします。

【現場の極意】ステンレス攻略の3カ条

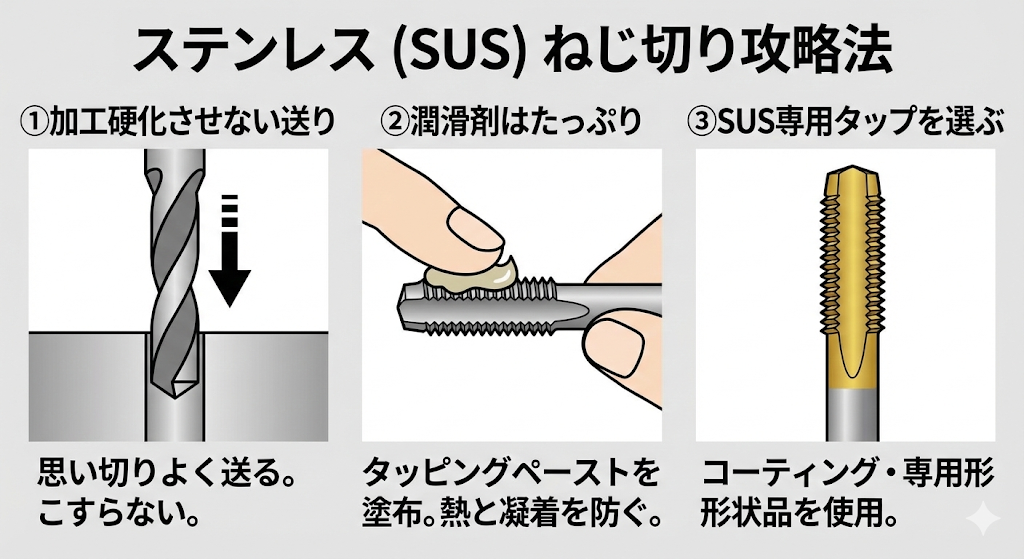

  • ① 下穴は「ズバッ」とあけろ： ドリルの送りを躊躇してはいけません。加工硬化層ができる前に、刃を進めます。ステップ加工（ペッキング）も最小限にします。可能なら、内部給油（スルークーラント）対応の超硬ドリルで、ノンステップで貫通させるのがベストです。
  • ② タッピングペーストはケチるな： 水溶性クーラントだけでは潤滑不足です。塩素フリーなどの環境対応型もありますが、難削材には硫黄や塩素が入った極圧添加剤入りの「タッピングペースト（ペースト状の油）」をタップにたっぷり塗布します。これだけで寿命が倍増します。
  • ③ SUS専用タップを選べ： 「酸化処理（ホモ処理）」や「TiCNコーティング」が施されたステンレス用タップを使用します。ステンレス用は、摩擦を減らすためにねじ山が交互にカットされている（オーバーサイズ気味の）製品もあり、食いつきが段違いです。



7. 管用テーパねじ（PT/NPT/R）の加工

金型の冷却水配管や、油圧回路の接続に使われる「管用ねじ」。 これらはストレートではなく、1/16（約3.5度）のテーパ（勾配）がついています。

旋盤での加工プログラム

NC旋盤でテーパねじを切る場合、X軸とZ軸を同時に動かしながらねじを切る必要があります。 G76やG92のサイクルには「テーパ量（R指令）」を入力します。

計算式： R = \dfrac{Z_{len}}{16}

例えば、Z軸方向に16mm進むねじの場合、半径で1mm変化します。 この計算を間違えると、継手が入らなかったり、ガバガバでシールテープを巻いても水漏れしたりします。

タップでの加工：ストップ位置の管理

管用テーパタップ（PTタップ）には、ストレートタップと違って「深さの基準」があります。

タップ側面に刻印されている基準径位置（ゲージライン）までねじ込む必要があります。 浅すぎると継手が入らず、深すぎると継手が底まで当たってしまい、シール（密閉）できなくなります。

加工後は必ず「テーパねじプラグゲージ」を使って、ねじの切り込み深さを確認します。ゲージの段差（切り欠き）の範囲内にねじ端面が収まっていれば合格です。



8. トラブルシューティング：折れたタップの救出

万が一、金型の中でタップが折れてしまった場合。 顔面蒼白になる前に、以下の方法を冷静に試してください。

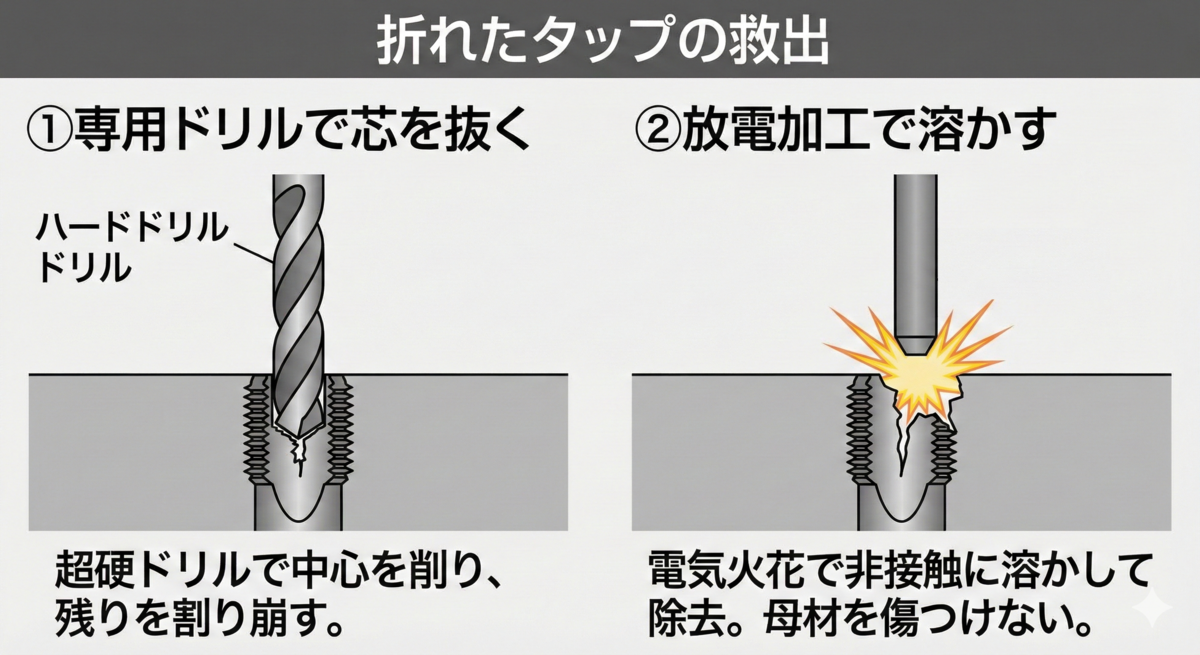

① 専用工具（タップ除去ドリル）

折れたタップの中心に穴をあける超硬ドリル（ハードドリル）が市販されています。 タップは中心部が一番弱いため、芯を抜いてしまえば、残った刃の部分を割り崩して取り出せます。 ただし、中心からズレて金型母材を削ってしまうとアウトなので、ボール盤やフライス盤で位置決めをして作業します。

② 放電加工（EDM）

最も確実な方法です。 放電加工機（型彫り放電やワイヤ放電、またはタップ除去専用のポータブル放電機）を使って、電気火花でタップを溶かして飛ばします。 時間はかかりますが、非接触加工なので、めねじ（母材）を傷つけずに救出できます。

③ エッチング（酸で溶かす）

アルミニウム母材の場合に限りますが、濃硝酸などの溶液に漬け込むことで、鉄製（ハイス）のタップだけを腐食させて溶かすことができます。アルミは不動態皮膜を作るため溶けません。一晩漬けておけば、ポロリと取れます。



9. 金型・プレス現場での「ねじ」の重要性

プレス加工では、パンチやダイを固定するボルトに、強烈な衝撃荷重（インパクト）が繰り返し加わります。 このとき、めねじの精度が悪かったり、加工時の「むしれ」でねじ山が弱っていたりすると、ボルトが緩むだけでなく、ねじ山ごと引き抜かれる（ストリッピング）事故が起きます。

ヘリサート（リコイル）による補強

アルミや樹脂の金型、あるいは一度ねじ山がダメになった箇所の修理には、「ヘリサート（インサートコイル）」を使います。 ステンレス製のコイルばね状のねじ山を埋め込むことで、母材よりも強力なねじ山を作ることができます。

特に、頻繁に脱着するメンテナンスハッチのボルト穴などは、設計段階からヘリサート仕様にしておくのが「壊れない金型」を作るコツです。

施工手順： 1. 規定のドリルで下穴をあける（M10なら10.3mmなど、通常より大きい）。 2. 指定の「ヘリサートタップ」でねじを切る。 3. 挿入工具でコイルをねじ込む。 4. 先端のタング（折取り部）をポンチで折る。



10. まとめ

ねじ切り加工は、一見単純な作業ですが、そこには材料力学、熱力学、トライボロジー（潤滑）の要素が詰まっています。

  • 旋盤加工では「芯高」と「切り込み角」で切れ味が決まる。
  • タップ加工では「下穴径の計算」と「種類の選定」が生死を分ける。
  • ステンレス加工では「加工硬化」させない勇気ある送りと、潤滑剤が命。
  • 管用ねじは「ゲージ管理」で水漏れを防ぐ。
