【図解】トラス構造とは｜三角形が強い理由と部材力の求め方

機械工学 機械工学-プロセス

東京タワーや瀬戸大橋、あるいは体育館の巨大な屋根。私たちの身の回りにある巨大な建造物を見上げると、そこには必ずと言っていいほど「無数の三角形」が組み合わさった幾何学模様が存在します。

これが「トラス構造」です。一見すると細くて頼りない棒の集合体にしか見えませんが、なぜ何千トンもの重さに耐え、台風や地震にもびくともしないのでしょうか？

本記事では、建築や土木を学び始めた初心者の方に向けて、「なぜ三角形なのか？」「どうして軽くて強いのか？」というトラス構造の根本的な仕組みを、図解を交えながら極めてわかりやすく丁寧に解説します。

さらに後半では、実務で必ず直面する「節点法」と「断面法」を使った部材力の計算手順まで網羅。この記事一つで、トラス構造の「なぜ？」から「解き方」までが完全にマスターできます！

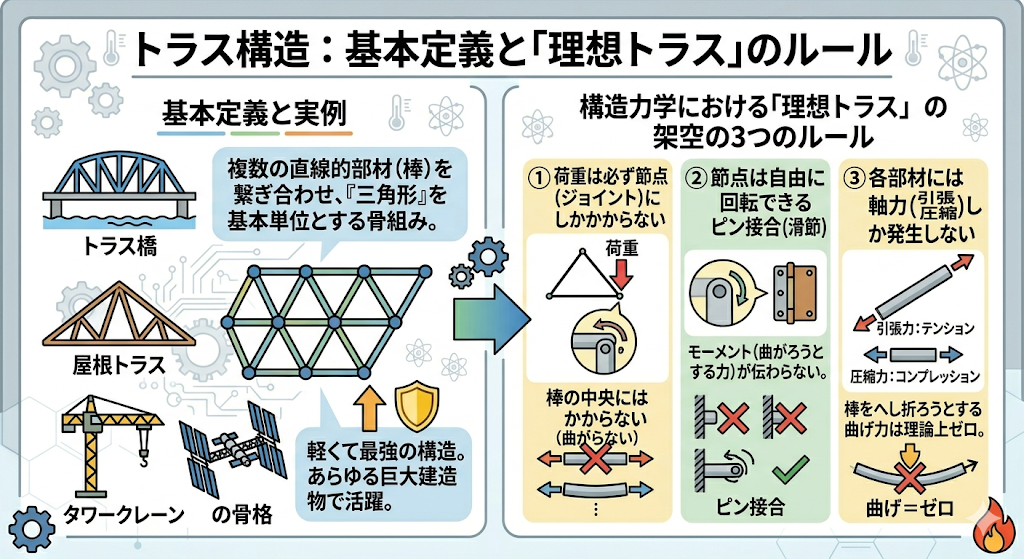

1. トラス構造（Truss）とは何か？ -基本定義-

トラス構造とは、複数の直線的な部材（鉄骨や木材などの棒）を、その両端で繋ぎ合わせて「三角形」を基本単位とする骨組みを作った構造のことです。

英語の「Truss」には、「束ねる」「しっかり結ぶ」といった意味があります。古代ローマ時代の木造建築の屋根から使われてきた歴史ある技術ですが、現代でも巨大な橋（トラス橋）やタワークレーン、さらには宇宙ステーションの骨格に至るまで、あらゆる場所で活躍している「軽くて最強の構造」です。

構造力学における「理想トラス」の3つの約束事

実際のトラス橋を見ると、部材同士は巨大なボルトや溶接でガチガチに固定されています。

しかし、構造力学の授業でトラスの計算をする際は、計算をシンプルにして本質を捉えるために、以下の「3つの架空のルール（理想トラスの仮定）」を置きます。

ここが初心者が最初につまずきやすいポイントなので、しっかり押さえましょう。



ルール①：荷重（重さ）は必ず「節点」にしかかからない

棒と棒のつなぎ目のことを「節点（ジョイント）」と呼びます。

トラス構造では、車や屋根の重さなどの力は、すべてこの「節点」にのみピンポイントでかかると仮定します。

もし棒のド真ん中に力がかかると、棒がポキッと曲がってしまいますが、トラスではそれは起きないものとします。



ルール②：節点はすべて「ピン接合（滑節）」である

これが最も重要なルールです。ピン接合とは、ドアの蝶番（ちょうつがい）のように「自由に回転できる繋ぎ方」のことです。

ガチガチに固められているのではなく、関節のようにクルクル回るピンで留まっていると想像してください。

回転が自由なため、ある棒が曲がろうとする力（モーメント）が、隣の棒に伝わりません。



ルール③：各部材には「軸力（引張・圧縮）」しか発生しない

ルール①と②の結果として、トラスを構成する棒には、

「真っ直ぐ引っ張られる力（引張力：テンション）」 か、

「真っ直ぐ押し潰される力（圧縮力：コンプレッション）」

のどちらか一方しか発生しません。棒をへし折ろうとする「曲げ」の力は、理論上ゼロになります。

この「棒には引張か圧縮しかかからない」という魔法のような単純化こそが、トラスが最強と呼ばれる理由です。



2. なぜトラス構造は強いの？「三角形」と「曲げ」の秘密

トラス構造の強さの源は、その構成要素である「三角形」の幾何学的な性質と、「力を変換する仕組み」にあります。

四角形はグニャッと潰れるが、三角形は絶対に歪まない

割り箸をピン（画鋲など）で留めて図形を作る実験を想像してください。

4本の割り箸で「四角形」を作った場合、角を指で少し押しただけで、簡単に平行四辺形に歪んでペチャンコに潰れてしまいます。ピン接合の四角形は、自立できない「不安定」な構造です。

一方、3本の割り箸で「三角形」を作ってみましょう。

この三角形の頂点を上から押しても横から押しても、割り箸自体が折れない限り、三角形の形は絶対に変わりません。

ピン接合であっても形を保ち続けることができる、極めて「安定」した構造なのです。

トラス構造は、この「絶対に歪まない三角形」を次々と連続して繋ぎ合わせることで、全体として巨大な力を跳ね返す強固な骨組みを作り上げています。



弱点である「曲げ」を、得意な「軸力」に変換する天才的な仕組み

1本の太い丸太（梁：はり）を橋代わりに架けて、その真ん中に人が乗ると、丸太は弓なりにたわんで曲がります（曲げ変形）。

このとき、丸太の内部では、上側は「圧縮されて縮もう」とし、下側は「引っ張られて伸びよう」としています。

材料というものは、この「曲げ」の力に対して非常に折れやすい（弱い）という弱点を持っています。

トラス構造は、この1本の丸太の役割を、「上の棒（上弦材）」「下の棒（下弦材）」「斜めの棒（斜材・垂直材）」の3つに役割分担（分解）させています。

  • 丸太の上側が耐えていた「圧縮」は、トラスの上弦材が負担します。
  • 丸太の下側が耐えていた「引張」は、トラスの下弦材が負担します。
  • 丸太をズレさせようとする力（せん断力）は、トラスの斜材や垂直材が負担します。

つまり、橋全体としては重さで「曲げられている」ように見えても、トラスを構成する1本1本の細い棒にかかっているのは、純粋な「引っ張り」と「圧縮（軸力）」だけなのです。

鉄などの材料は、曲げられるよりも、真っ直ぐ引っ張られたり押されたりする力に対して、本来持つ強さを100%発揮できます。

だからこそ、トラス構造は「細くてスカスカ（軽量）」なのに「驚異的に強い（高剛性）」という理想的な状態を実現できるのです。

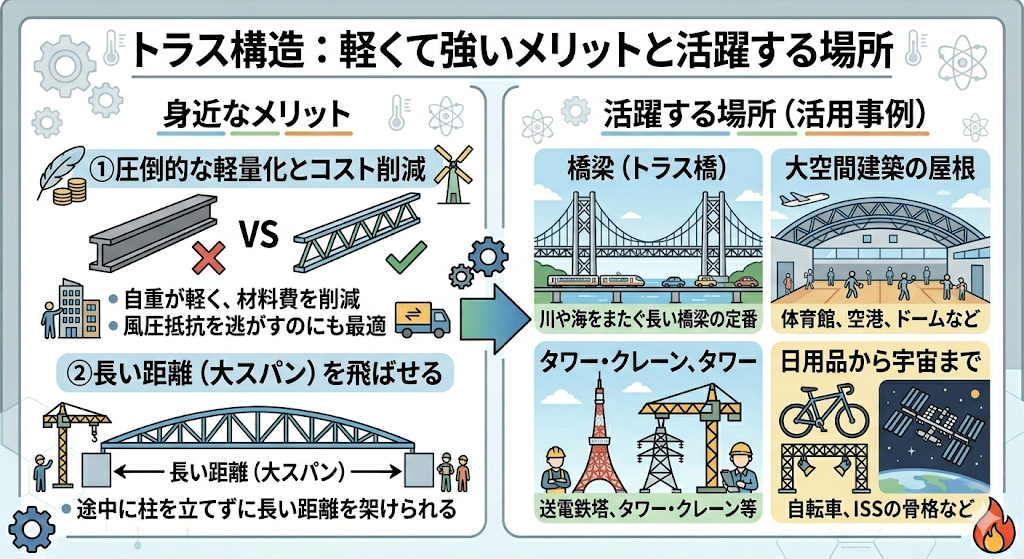

3. トラス構造の身近なメリットと活躍する場所

トラス構造の「軽くて強い」というメリットは、私たちの生活の様々なスケールで活用されています。

メリット①：圧倒的な軽量化とコスト削減

1本の巨大な鉄骨で橋を架ける場合、自重（自分の重さ）だけで途方もない重さになり、それを支える橋脚も巨大化して膨大なコストがかかります。

トラス構造を使えば、内部がスカスカなため自重を劇的に軽くでき、材料費も大幅に削減できます。

また、風が吹き抜けるため、台風などの風圧抵抗を逃がすのにも最適です。

メリット②：長い距離（大スパン）を飛ばせる

自重が軽いということは、途中に柱を立てずに、長い距離を一気に橋渡しできることを意味します。

  • 橋梁（トラス橋）： 鉄道橋や道路橋など、川や海をまたぐ長い橋梁の定番です。（例：瀬戸大橋、関西国際空港連絡橋など）
  • 大空間建築の屋根： 体育館、東京ドーム、空港のターミナルなど、「室内に邪魔な柱を立てたくない」巨大空間の屋根には、立体トラス（スペースフレーム）が多用されます。
  • タワー・クレーン： 東京タワーや送電鉄塔、建設現場のタワークレーンの腕（ジブ）など、風の抵抗を減らしつつ高さを稼ぐ構造物には不可欠です。
  • 日用品から宇宙まで： 自転車やバイクのフレーム、ライブ会場の照明用の骨組み、さらには国際宇宙ステーション（ISS）の骨格まで、スケールを問わず活躍しています。

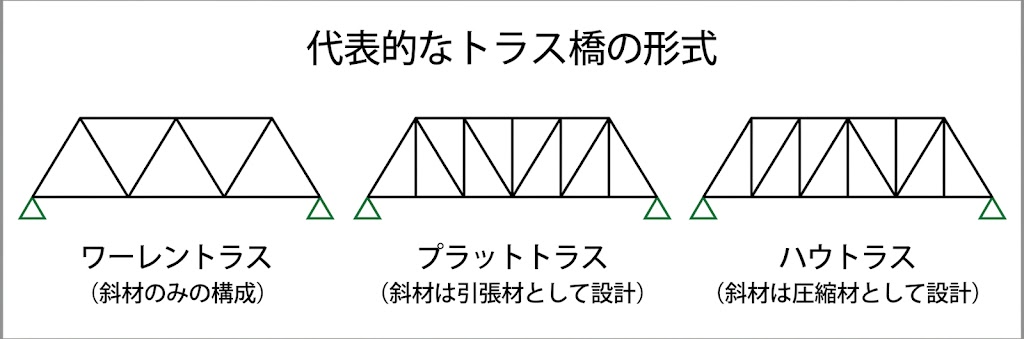

4. トラス橋の種類（ワーレン、プラット、ハウ）

トラス橋には、部材の配置パターンによって様々な種類があります。

それぞれに力学的な特徴があり、時代や用途によって使い分けられてきました。



ワーレン・トラス (Warren Truss)

・特徴：斜材が「W」の字のように交互に配置され、垂直材がない（または少ない）形式。

・力学的特性：荷重の位置によって、斜材にかかる力が引張になったり圧縮になったり変化します。

部材数が少なく経済的で、現代のトラス橋で最も一般的に採用されています。



プラット・トラス (Pratt Truss)

・特徴：斜材が中央に向かって「V」の字（または逆ハの字）に配置され、垂直材を持つ形式。

・力学的特性：主に、斜材に「引張力」、垂直材に「圧縮力」がかかるように設計されています。

昔は圧縮に強い材料（鋳鉄など）と引張に強い材料（錬鉄など）を使い分けていたため、長い部材である斜材を引張材とすることで座屈（圧縮で折れ曲がる現象）を防ぐこの形式が好まれました。



ハウ・トラス (Howe Truss)

・特徴：プラットトラスとは逆に、斜材が中央から外側に向かって「ハの字」に配置された形式。

・力学的特性：プラットトラスとは逆に、斜材に「圧縮力」、垂直材に「引張力」がかかります。

かつて木造トラス橋で、斜材を木材（圧縮に強い）、垂直材を鉄筋（引張に強い）で構成する場合などに用いられましたが、現在はあまり採用されません。



5. トラスの計算：部材力の求め方

ここからが構造力学の本番です。

トラスを設計するとは、「各部材にどれだけの引張力、または圧縮力がかかるか（＝部材力）」を計算し、それに耐えられる太さの材料を選ぶことです。

トラスの計算には、主に「節点法」と「断面法」の2つのアプローチがあります。

どちらも、基本原理はニュートンの「力のつり合い条件」です。



【力のつり合い条件（平面の場合）】

1. \sum H = 0 （水平方向の力の合計がゼロ）

2. \sum V = 0 （鉛直方向の力の合計がゼロ）

3. \sum M = 0 （ある点を中心としたモーメントの合計がゼロ）



計算モデルの設定

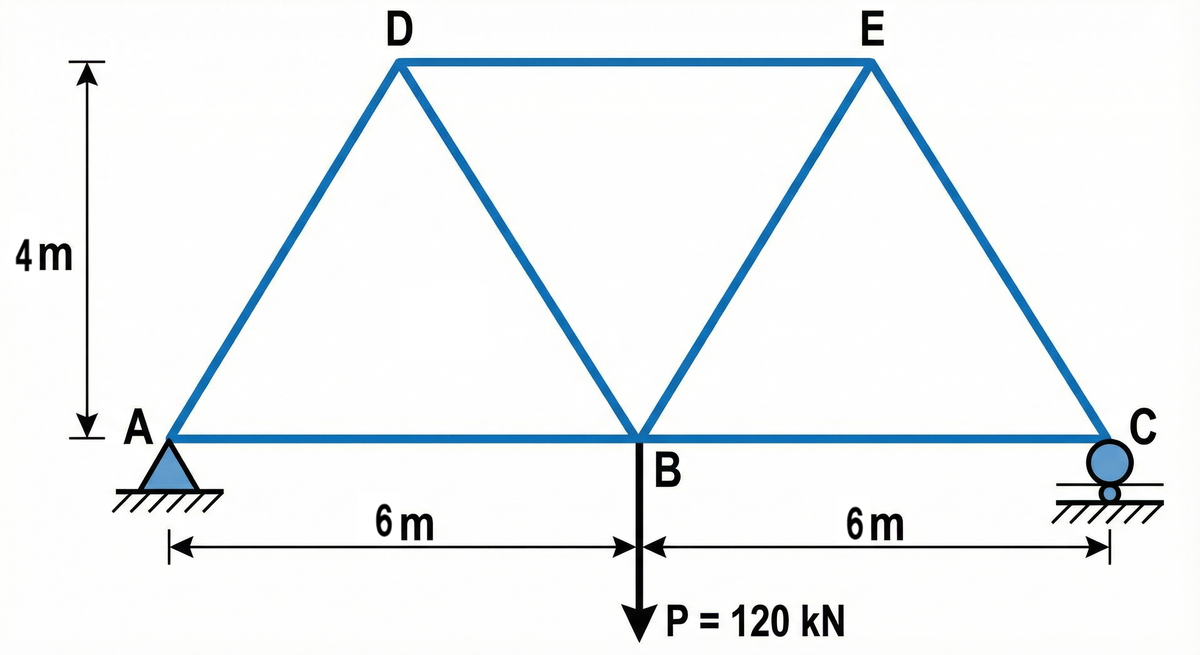

以下のような単純なワーレン・トラスを例に計算してみましょう。

・形状：図のような3つの三角形で構成されるトラス。

・寸法：底辺の1パネルのスパンは各 6\text{m}（全長 12\text{m}）、高さは 4\text{m} とする。

・支持条件：左端A点は「ピン支点（回転のみ自由）」、右端C点は「ローラー支点（水平移動と回転が自由）」。

・荷重：下弦材の中央の節点Bに、下向きに P = 120\text{kN} の集中荷重がかかっている。



Step 0: 反力の計算

部材力を求める前に、まずトラス全体を一つの固い板とみなして、支点AとCにかかる「反力（支点がトラスを支える力）」を求めます。

これはトラス計算の絶対的な第一歩です。



・A点反力：垂直成分 V_A、水平成分 H_A

・C点反力：垂直成分 V_C （ローラーなので水平反力はない）



全体のつり合い式を立てます。



1. 水平方向のつり合い ( \sum H = 0)

水平方向の荷重はないので、 H_A = 0



2. A点周りのモーメントつり合い ( \sum M_A = 0)

時計回りを正とします。

荷重 P はA点から距離 6\text{m}、反力 V_C はA点から距離 12\text{m} にあります。



P \times 6 - V_C \times 12 = 0

120 \times 6 - 12 V_C = 0

720 = 12 V_C

V_C = \dfrac{720}{12} = 60\text{kN} （上向き）



3. 鉛直方向のつり合い ( \sum V = 0)

上向きを正とします。



V_A + V_C - P = 0

V_A + 60 - 120 = 0

V_A = 60\text{kN} （上向き）



（対称な形状で中央に荷重がかかるので、反力が半分ずつになるのは直感的にも明らかですが、必ず計算で確認する癖をつけましょう。）



解法その1：節点法 (Method of Joints)

節点法は、「一つの節点を取り出して、その節点に集まる力のつり合いを解く」方法です。

これを端から順番に繰り返していくことで、すべての部材力を求めることができます。



・ルール：未知の部材力が2つ以下の節点からスタートする。（つり合い式が \sum H=0 と \sum V=0 の2つしか立てられないため）。

・仮定：未知の部材力は、とりあえずすべて「引張力（節点から離れる向き）」と仮定して矢印を描きます。

計算結果がプラスなら引張、マイナスなら圧縮だったことがわかります。



① 節点Aに着目する

A点には、反力 V_A、部材ADの力 N_{AD}、部材ABの力 N_{AB} が集まっています。

未知数は N_{AD}, N_{AB} の2つなので解けます。



まず、斜材ADの角度を把握します。

ワーレン・トラスの特性上、頂点Dは底辺パネルABの中間位置にくるため、斜材の水平距離は 6\text{m} \div 2 = 3\text{m} となります。

水平距離3m、高さ4mなので、ピタゴラスの定理より斜辺ADの長さは

\sqrt{3^2 + 4^2} = \sqrt{9+16} = \sqrt{25} = 5\text{m}

です。

よって、斜材のサイン・コサインは以下の通りです。

\cos\theta = \dfrac{\text{底辺}}{\text{斜辺}} = \dfrac{3}{5} = 0.6

\sin\theta = \dfrac{\text{高さ}}{\text{斜辺}} = \dfrac{4}{5} = 0.8



A点での力のつり合い（すべて引張と仮定）：



・鉛直方向 ( \sum V = 0)：

V_A + N_{AD}\sin\theta = 0

60 + N_{AD} \times 0.8 = 0

N_{AD} = -\dfrac{60}{0.8} = -75\text{kN}

（結果がマイナスなので、部材ADは 75kN の「圧縮」）



・水平方向 ( \sum H = 0)：

N_{AB} + N_{AD}\cos\theta = 0

上で求めた N_{AD} = -75 を代入します。

N_{AB} + (-75) \times 0.6 = 0

N_{AB} - 45 = 0

N_{AB} = +45\text{kN}

（結果がプラスなので、部材ABは 45kN の「引張」）



② 次の節点へ

これで N_{AD} と N_{AB} が判明しました。

次は、未知数が2つ以下になった節点（例えばD点）に移り、同様の計算を繰り返します。

（以降の計算は省略しますが、ぜひ挑戦してみてください。）



節点法の特徴：

すべての部材力を網羅的に知りたい場合に適していますが、計算量が多く、途中で計算ミスをすると以降すべて間違えてしまうリスクがあります。



解法その2：断面法 (Method of Sections)

断面法は、「トラスを仮想的に切断し、その片側のつり合い（特にモーメントつり合い）を考える」方法です。

特定の部材力だけをピンポイントで知りたい場合に非常に有効です。



・ルール：求めたい部材を含むように、トラス全体を真っ二つに切断します。

ただし、切断する部材は原則3つ以内とします。

・ポイント：切断面に現れる部材力を、外力として扱います。



中央の上弦材「DE」の部材力 N_{DE} を求めたいとします。



① 切断線を設定する

部材DE、DB、ABを切断するような垂直な線を引き、トラスの「左側半分」を取り出して考えます。



② つり合い式を立てる

取り出した左側半分には、以下の力が働いています。

・反力： V_A = 60\text{kN}

・切断面の部材力（引張と仮定）： N_{DE}, N_{DB}, N_{AB}



ここで、モーメントのつり合いを利用するのが断面法の真骨頂です。

「未知の力が多く集まっている点」を中心にモーメントを取ると、それらの力のモーメントがゼロになり、計算が楽になります。



ここでは、未知の力 N_{DB} と N_{AB} が交わる「節点B」を中心にモーメントのつり合い ( \sum M_B = 0) を考えてみましょう。



・反力 V_A（60kN）：B点から距離6m。時計回り（＋）。モーメントは 60 \times 6

・部材力 N_{DE}：B点から垂直距離（高さ）4m。反時計回り（－）。モーメントは -N_{DE} \times 4

・部材力 N_{DB}：作用線がB点を通るのでモーメントは0。

・部材力 N_{AB}：作用線がB点を通るのでモーメントは0。



つり合い式：

\sum M_B = (60 \times 6) + (N_{DE} \times 4) = 0

360 + 4 N_{DE} = 0

4 N_{DE} = -360

N_{DE} = -\dfrac{360}{4} = -90\text{kN}

（結果がマイナスなので、部材DEは 90kN の「圧縮」）



このように、断面法（特にモーメントつり合い）を使うと、複雑な連立方程式を解くことなく、狙った部材の力を一発で求めることができます。



断面法の特徴：

計算がスピーディーで、検算にも便利です。

ただし、適切な切断場所とモーメント中心を選ぶセンスが必要です。



まとめ

トラス構造は、人類が「重力」と戦うために生み出した、最も賢く、美しい構造形式の一つです。

・基本は三角形：変形しない安定した図形である三角形を基本単位とする。

・ピン接合の妙：部材の接続を回転自由なピンとみなすことで、「曲げ」を排除し、単純な「引張・圧縮」の軸力のみで抵抗する仕組み。

・計算の基礎：全体の反力を求めた後、「節点法」でコツコツ解くか、「断面法」でスパッと解くか。

どちらも基本は力のつり合い（ \sum H=0, \sum V=0, \sum M=0）。



現代では、コンピュータ解析（FEMなど）で瞬時に複雑なトラスの計算が可能です。

しかし、その結果が正しいかどうかの「あたり」を付け、構造の本質的な挙動を理解するためには、今回解説したような手計算による基礎知識が、エンジニアにとって不可欠な素養であり続けています。

次にトラス橋や鉄塔を見かけた際は、ぜひ足を止め、「どの部材が引っ張られ、どの部材が圧縮されているか」を想像してみてください。
