ベンチュリ管とは？原理と流量計算式をわかりやすく解説

機械工学 機械工学-アクチュエータ

「ホースの先を摘むと、水は勢いよく飛び出す。」

誰もが経験的に知っているこの現象ですが、このときホースの内側で「圧力」がどうなっているか、即答できるでしょうか？

直感的には「圧力が上がっている」と感じるかもしれませんが、流体力学の正解は真逆です。

流速が上がった部分は、周囲の圧力が劇的に「下がって」いるのです。



この「ベンチュリ効果」を巧みに利用し、配管内の流量を高精度に測定したり、動力を使わずに別の流体を吸い上げたりする装置が「ベンチュリ管（Venturi Tube）」です。

本記事では、ベンチュリ管の構造と原理から、ベルヌーイの定理に基づいた流量計算式の導出プロセス、そしてプラント設計者が最も気にする「圧力損失」のメカニズムまでを、数式を用いて網羅的に解説します。

流体のエネルギー変換の妙を理解し、最適な流量計測システムを構築するための基礎知識を習得しましょう。





1. ベンチュリ管（Venturi Tube）とは？

ベンチュリ管とは、管路の途中を滑らかに絞り（縮小）、再び滑らかに広げる（拡大）ことで、意図的に流速の変化と圧力差を生み出すパイプ状の装置です。

18世紀のイタリアの物理学者、ジョバンニ・バッティスタ・ベンチュリ（G.B. Venturi）の名にちなんで名付けられました。

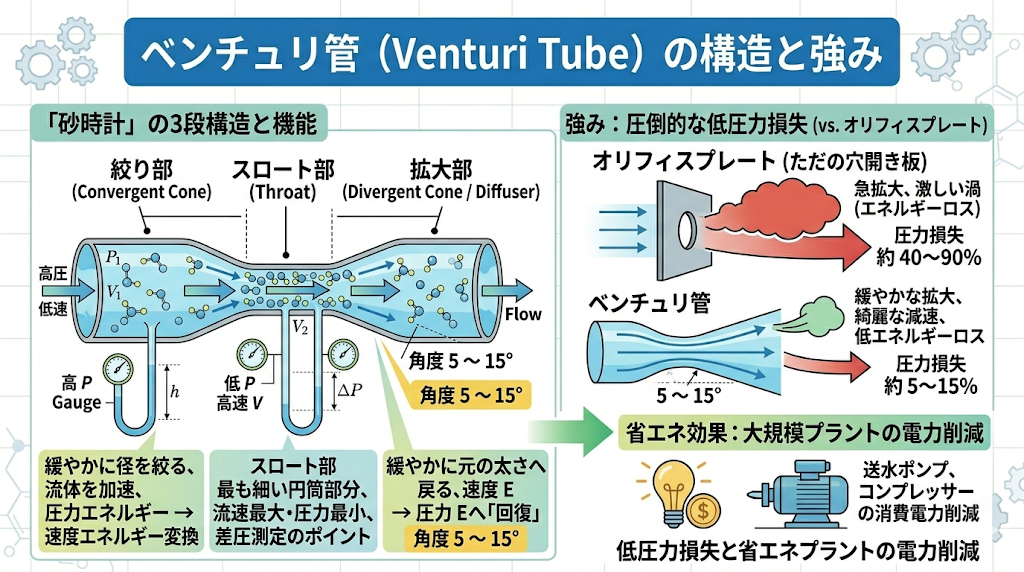

独特な「砂時計」形状

ベンチュリ管は、以下の3つのセクションで構成されています。



1. 絞り部（Convergent Cone）

上流側の配管径から、徐々に径を絞っていく円錐状の部分です。

ここで流体は加速され、圧力エネルギーが速度エネルギーへと変換されます。



2. スロート部（Throat）

最も径が細くなった、円筒状の部分です。

ここで流速は最大になり、圧力は最小になります。

この最小圧力と、上流側の圧力との差（差圧）を測定することで、流量を算出します。



3. 拡大部（Divergent Cone / Diffuser）

スロート部から元の配管径に戻るまでの、緩やかな円錐状の部分です。

ここで速度エネルギーを再び圧力エネルギーに戻します（圧力回復）。

この拡大角度を緩やかに設計することが、ベンチュリ管の高性能（低圧力損失）の鍵となります。



主な用途

・流量計：発電所や化学プラントでの、水、蒸気、ガスの高精度流量測定。

・キャブレター：エンジンの吸気管内でガソリンを吸い出す。

・エジェクター（アスピレーター）：負圧を利用して、別の液体や粉体を吸引・混合する。

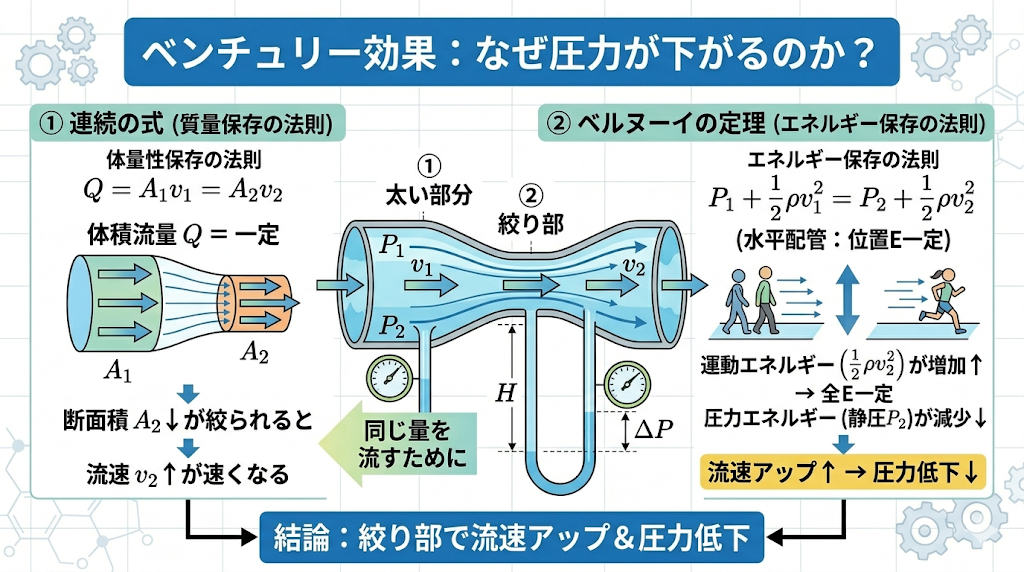

2. 測定原理：ベルヌーイの定理と連続の式

ベンチュリ管の原理を理解するためには、流体力学の二大原則である「連続の式」と「ベルヌーイの定理」を避けては通れません。

ここでは、非圧縮性流体（水など）を例に、そのメカニズムを紐解きます。



① 連続の式（質量保存の法則）

配管内を流れる流体の質量は、どこを切っても一定です。

太い部分をゆっくり流れる量と、細い部分を速く流れる量は同じでなければなりません。



Q = A_1 v_1 = A_2 v_2



ここで、

・ Q ：体積流量 [\text{m}^3/\text{s}]

・ A_1 ：入口（上流側）の断面積 [\text{m}^2]

・ v_1 ：入口の平均流速 [\text{m/s}]

・ A_2 ：スロート部の断面積 [\text{m}^2]

・ v_2 ：スロート部の平均流速 [\text{m/s}]



断面積 A_2 が A_1 よりも小さい場合、必然的に流速 v_2 は v_1 よりも速くなります。



② ベルヌーイの定理（エネルギー保存の法則）

流体の持つエネルギーの総和（圧力エネルギー＋運動エネルギー＋位置エネルギー）は一定であるという法則です。

水平な配管（位置エネルギーの変化なし）と仮定すると、以下の式が成り立ちます。



P_1 + \frac{1}{2} \rho v_1^2 = P_2 + \frac{1}{2} \rho v_2^2



ここで、

・ P_1, P_2 ：入口圧力、スロート部圧力 [\text{Pa}]

・ \rho ：流体密度 [\text{kg/m}^3]



この式は、「流速 v が上がれば（運動エネルギーが増えれば）、その分だけ圧力 P が下がらなければならない（圧力エネルギーが減る）」ことを示しています。

これがベンチュリ効果の正体です。



3. 流量計算式の導出（完全解説）

では、実際に測定された「圧力差（ \Delta P = P_1 - P_2）」から、どうやって「流量 Q」を求めるのか。

設計者が必ず理解しておくべき計算式の導出プロセスを解説します。



Step 1：ベルヌーイの式を変形する

まず、圧力差と速度の関係を整理します。



P_1 - P_2 = \frac{1}{2} \rho (v_2^2 - v_1^2)



Step 2：流速 v_1 を消去する

流量 Q を求めるには、スロート部の流速 v_2 を知る必要がありますが、式の中に未知数である v_1 が残っています。

そこで、連続の式 A_1 v_1 = A_2 v_2 を変形し、 v_1 = (A_2 / A_1) v_2 を代入します。



P_1 - P_2 = \frac{1}{2} \rho \left( v_2^2 - \left( \frac{A_2}{A_1} \right)^2 v_2^2 \right)



P_1 - P_2 = \frac{1}{2} \rho v_2^2 \left( 1 - \left( \frac{A_2}{A_1} \right)^2 \right)



Step 3：理論流速 v_2 を求める

この式を v_2 について解きます。



v_2 = \frac{1}{\sqrt{1 - (A_2/A_1)^2}} \sqrt{\frac{2(P_1 - P_2)}{\rho}}



Step 4：理論流量 Q_{th} の式へ

流量は Q = A_2 v_2 なので、断面積 A_2 を掛けます。

また、ここで重要な設計パラメータである「絞り比（ベータ比） \beta」を導入します。

配管内径 D とスロート径 d の比率です。



\beta = \frac{d}{D} = \sqrt{\frac{A_2}{A_1}}



これを用いると、理論流量の式は以下のようになります。



Q_{th} = \frac{A_2}{\sqrt{1 - \beta^4}} \sqrt{\frac{2 \Delta P}{\rho}}



この \frac{1}{\sqrt{1 - \beta^4}} の部分は「アプローチ係数（Velocity of Approach Factor）」と呼ばれ、絞り前の流速の影響を補正する項です。



Step 5：実流量 Q への補正（流出係数 C）

上記の式は、摩擦や粘性を無視した理想状態のものです。

実際には、壁面との摩擦やわずかな渦の発生により、理論値よりも流量は少なくなります。

このロスを補正するために「流出係数（Discharge Coefficient） C」を掛け合わせます。



最終的な流量計算式



Q = C \frac{A_2}{\sqrt{1 - \beta^4}} \sqrt{\frac{2 \Delta P}{\rho}}



ベンチュリ管の最大の強みは、この流出係数 C が非常に高く（ 0.98 \sim 0.99）、かつレイノルズ数の変化に対して安定していることです。

つまり、理論値に極めて近い、高精度な測定が可能であることを意味します。

（参考：オリフィスプレートの C は 0.6 程度）



4. ベンチュリ管 vs オリフィス：圧力損失の比較

流量計を選定する際、必ず比較検討されるのが「オリフィスプレート」です。

両者の最大の違いは「圧力損失（Permanent Pressure Loss）」にあります。



オリフィスの圧力損失メカニズム

オリフィスは、配管の中に穴の開いた板を入れるだけの単純な構造です。

流体は穴を通過した後、急激に広がる空間に放出されます（急拡大）。

このとき、流れは剥離し、激しい「渦（Eddy）」が発生します。

渦は流体の運動エネルギーを熱や音に変えて捨ててしまう現象であり、これが大きな圧力損失（回復しないエネルギーロス）となります。

オリフィスの場合、発生させた差圧 \Delta P のうち、約 40 \sim 90 \% が損失として消えます。



ベンチュリ管の圧力回復（Pressure Recovery）

一方、ベンチュリ管には、スロート部の後に緩やかな「拡大部（ディフューザー）」があります。

通常、広がり角度は 5 \sim 15^\circ 程度に設計されます。

この緩やかな拡大により、流体は壁面から剥離することなく、整然と減速します。

運動エネルギーは渦にならず、効率よく圧力エネルギーへと再変換されます。



この「圧力回復」機能により、ベンチュリ管の圧力損失は、発生差圧のわずか 5 \sim 15 \% 程度に抑えられます。

これは、ポンプやブロワーの動力を無駄にしないことを意味し、長期間の運用においては莫大な電気代の節約につながります。

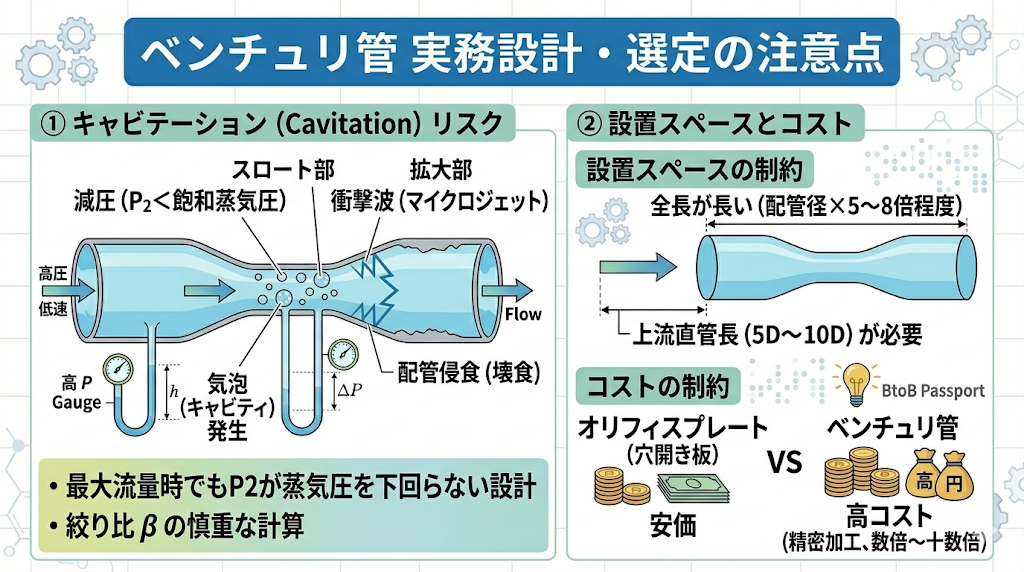

5. 設計・選定における注意点

高性能なベンチュリ管ですが、導入にあたってはいくつかのデメリットや制約も考慮する必要があります。



① コストと設置スペース

オリフィスが単なる板切れであるのに対し、ベンチュリ管は精密に加工された長い管です。

製作コストは数倍〜十倍になります。

また、緩やかな絞りと拡大が必要なため、装置全長が非常に長くなります（配管径の5〜8倍程度）。

既設のプラント配管に後付けする場合、スペース確保が最大の難関となります。



② キャビテーション（Cavitation）のリスク

液体を測定する場合、スロート部での減圧には限界があります。

もしスロート部の圧力 P_2 が、その液体の「飽和蒸気圧」を下回ると、液体が沸騰して気泡が発生します。

これをキャビテーションと呼びます。

発生した気泡が下流の圧力回復部で押し潰される際、強烈な衝撃波が発生し、配管内面を侵食（壊食）したり、振動・騒音の原因となったりします。

設計者は、最大流量時においても P_2 が蒸気圧を下回らないよう、絞り比 \beta を慎重に選定する必要があります。



③ 直管長の確保

オリフィスほどではありませんが、ベンチュリ管も上流側の流速分布が整っていること（整流）が前提です。

エルボやバルブの直後には設置できず、上流側に配管径 D の 5D \sim 10D 程度の直管部が必要となります。



6. ISO規格におけるベンチュリ管の種類

産業用として用いられるベンチュリ管は、ISO 5167（JIS Z 8762）によって形状が厳格に規定されています。

主に以下の3種類があります。



鋳造（ちゅうぞう）ベンチュリ管

内面が鋳肌のまま（または荒加工）のもの。

流出係数 C は 0.984 程度。

大口径の水道管などで使われます。



機械加工ベンチュリ管

内面を精密に機械加工して仕上げたもの。

流出係数 C は 0.995 と極めて高い。

小口径（ 50 \sim 250 \text{mm}）で高い精度が求められる場合に使用されます。



溶接板金ベンチュリ管

鉄板を円錐状に巻いて溶接したもの。

大口径ガス配管などで、コストを抑えたい場合に使用されます。

流出係数 C は 0.985 程度。



まとめ

ベンチュリ管は、ベルヌーイの定理を工学的に応用した、最もエレガントな流量計測デバイスの一つです。

その本質は「エネルギーロスの最小化」にあります。



・「絞って広げる」形状により、圧力エネルギーと速度エネルギーを可逆的に変換する。

・流量 Q は差圧 \Delta P の平方根に比例する。

・流出係数 C \approx 0.99 と高く、測定精度に優れる。

・圧力損失が極めて少なく、省エネ性能が高い。



初期コストや設置スペースというハードルはありますが、ランニングコストの低さと高い信頼性は、それを補って余りあるメリットを提供します。

大規模なプラントやエネルギー管理の現場において、ベンチュリ管は今後も変わらず重要な役割を果たし続けるでしょう。
