温間鍛造とは｜熱間・冷間との違いと工程解説

金属加工の世界において、高強度な部品を大量に、かつ低コストで生産する「鍛造（Forging）」は欠かせない技術です。その中でも、冷間鍛造の寸法精度と、熱間鍛造の成形性の良さを併せ持つ「温間鍛造」は、自動車部品や産業機械部品の製造において重要な地位を占めています。

しかし、その制御は非常に繊細です。温度が少しでも低ければ金型が破損し、高すぎれば精度が出ないという、まさに「針の穴を通す」ような管理が求められます。

本記事では、温間鍛造の定義やメカニズムから、冷間・熱間との詳細な比較、プレス金型の設計思想、現場で使える荷重計算式、そして寿命を延ばすための保守管理まで、製造現場のエンジニアが知っておくべき知識を徹底的に解説します。

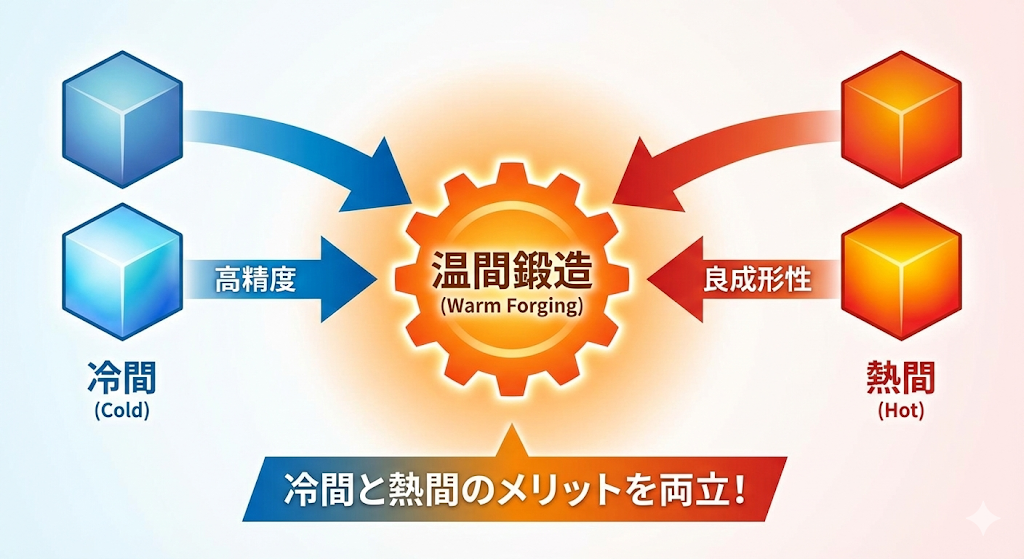

1. 温間鍛造とは：冷間と熱間の「いいとこ取り」技術

温間鍛造（Warm Forging）とは、金属材料を「再結晶温度」以下、かつ常温よりも高い温度域に加熱して行う鍛造加工法のことです。

鍛造は、材料温度によって大きく3つに分類されます。 一般的に鋼（鉄系材料）の場合、常温で行うのが「冷間鍛造」、1000℃以上（オーステナイト領域）で行うのが「熱間鍛造」です。 温間鍛造は、その中間の温度域、具体的には**600℃〜900℃**程度で行われます。

なぜ「温間」が必要なのか

冷間鍛造は高い寸法精度と美しい表面肌が得られますが、変形抵抗が極めて高く、成形できる形状に限界があります。無理に加工すれば金型が割れるか、巨大なプレス機が必要になります。 一方、熱間鍛造は変形抵抗が小さく複雑な形状を作れますが、高温による酸化スケール（酸化鉄の皮膜）が発生し、寸法精度や表面粗さが劣ります。

「冷間のような精度が欲しいが、形状が複雑で冷間では無理」「熱間で作れるが、後工程の切削を減らしたい」。 こうしたニーズに応えるために開発されたのが、適度な加熱によって変形抵抗を下げつつ、スケールの発生を抑えて精度を確保する温間鍛造技術です。

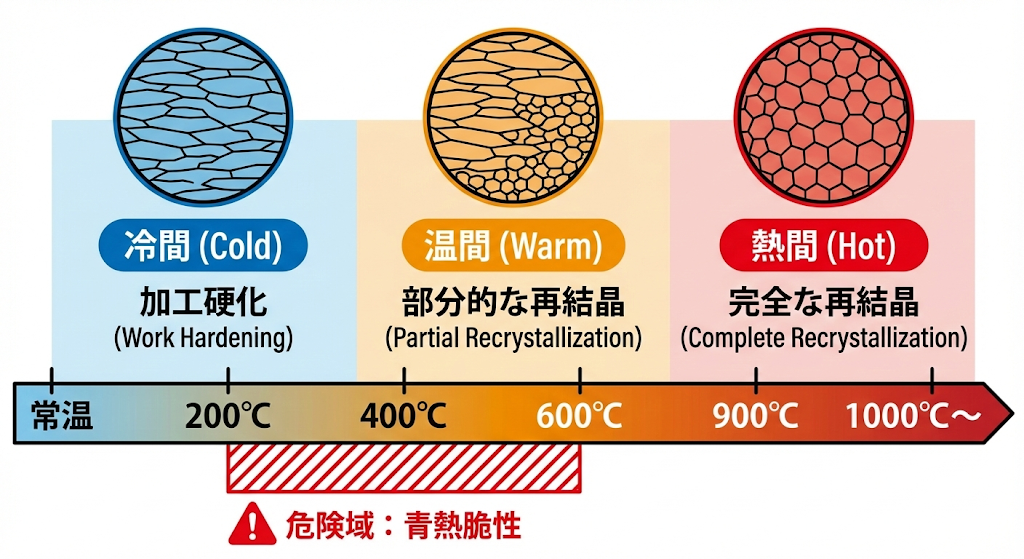

2. 温度域の定義と金属組織の変化

温間鍛造を理解するには、金属組織学的な温度の意味を知る必要があります。

再結晶温度との関係

金属には、加工によって歪んだ結晶粒が、熱によって新しい歪みのない結晶粒に置き換わる「再結晶温度」が存在します。鉄鋼材料の場合、約450℃〜600℃付近から再結晶が始まります。

• 熱間鍛造（再結晶温度以上）： 加工中常に再結晶が起こるため、加工硬化（材料が硬くなる現象）が起きません。いくらでも変形できます。
• 冷間鍛造（常温）： 加工硬化が蓄積します。強度は上がりますが、延性が低下し、割れやすくなります。
• 温間鍛造（中間域）： 部分的な回復や再結晶を伴いながら加工します。加工硬化を抑制しつつ、完全な熱間ほど柔らかくはない状態です。

「青熱脆性」の危険域

温間鍛造で最も注意すべきは、200℃〜400℃付近の温度域です。 この領域では、鉄鋼材料中の窒素原子などが転位（原子のズレ）の移動を妨げるため、強度が逆に上昇し、延性（伸び）が低下して脆くなる現象が起きます。

鋼の表面が青く酸化することから「青熱脆性（せいねつぜいせい）」と呼ばれます。 この温度域で無理に鍛造を行うと、材料に亀裂が入ったり、金型への負荷が急増したりします。したがって、温間鍛造ではこの危険な温度域を避けて、確実に600℃以上まで加熱することが鉄則となります。

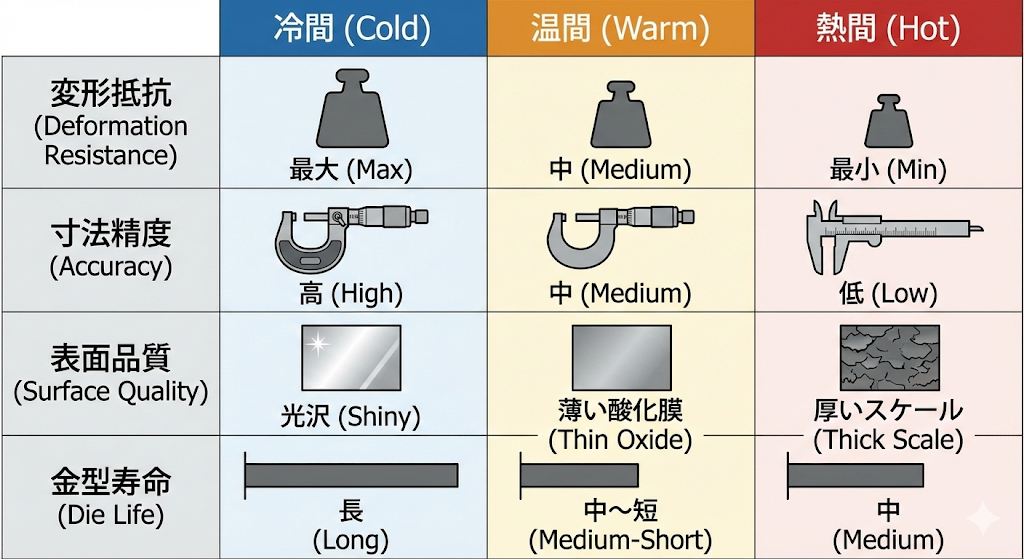

3. 冷間・温間・熱間鍛造の徹底比較

それぞれの工法の違いを、物理的なパラメータや生産性の観点から詳細に比較します。

① 変形抵抗（成形荷重）

プレス機を選定する上で最も重要な要素です。

• 冷間： 最も高い。炭素鋼で変形抵抗は600〜1000 MPaにも達します。数千トンのプレス能力が必要になることも稀ではありません。
• 温間： 冷間の1/3〜1/2程度に低下します。例えば800℃では変形抵抗が300 MPa程度まで下がります。これにより、中型プレス機での成形が可能になります。
• 熱間： 最も低い。冷間の1/5〜1/10程度。100 MPa以下の低い応力で変形可能です。

② 寸法精度（公差）

• 冷間： IT級で7〜9級（JIS公差）。ミクロン単位の管理が可能で、そのまま組み付け部品として使える「ネットシェイプ」が実現できます。
• 温間： IT級で9〜11級。熱膨張の影響を受けますが、熱間よりは遥かに高精度です。後加工（切削や研削）の取り代を最小限（0.3mm〜0.5mm）に抑えられます。
• 熱間： IT級で12〜14級。冷却時の収縮が大きく、形状も歪みやすいため、黒皮取りや仕上げ加工で1.5mm〜2mm以上削る必要があります。

③ 酸化スケールと表面品質

• 冷間： 酸化しません。光沢のある鏡面のような仕上がりが得られます。
• 温間： 薄い酸化膜が発生しますが、熱間のようなボロボロと剥がれ落ちる厚いスケールではありません。ショットブラストなどで容易に除去できるレベルです。
• 熱間： 厚い酸化スケールが発生します。これが金型に噛み込むと「スケール疵」となり、品質不良の原因になります。

④ 金型寿命

• 冷間： 荷重が高いため、摩耗よりも「割れ（疲労破壊）」や「焼き付き」が寿命要因になります。数万〜数十万ショット。
• 温間： 熱負荷と機械的負荷の両方を受けます。特に温度変化による「ヒートチェック（熱亀裂）」と摩耗が競合します。5,000〜20,000ショット程度と、寿命は比較的短くなる傾向があります。
• 熱間： 熱負荷が主因です。摩耗やダレが発生しやすいですが、形状公差が緩いため、補修しながら長く使うこともあります。10,000〜30,000ショット。

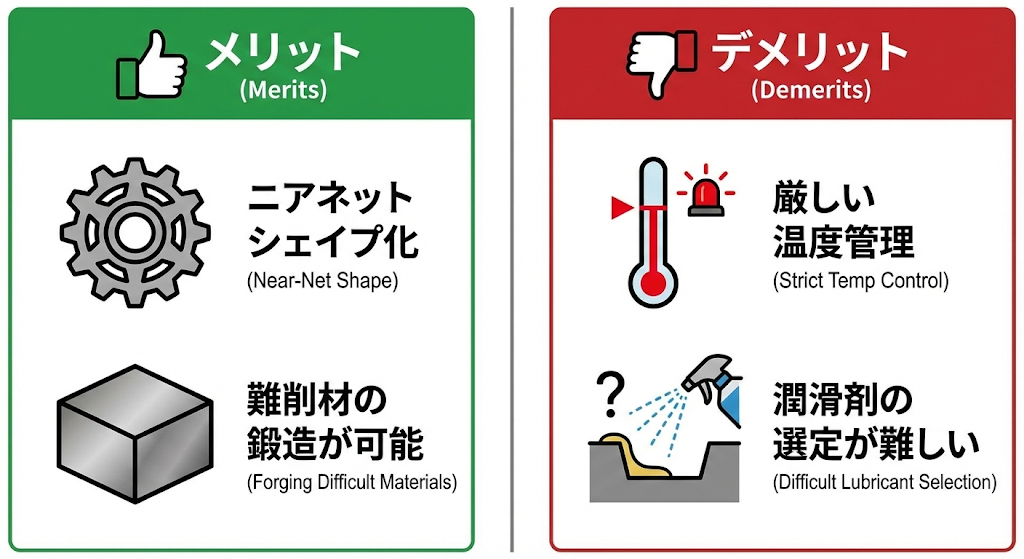

4. 温間鍛造特有のメリットとデメリット

温間鍛造は万能ではありません。採用にあたってはメリットとデメリットを天秤にかける必要があります。

メリット：ニアネットシェイプの実現

最大のメリットは、難削材や複雑形状部品の「ニアネットシェイプ（完成形に近い形状）」化です。 例えば、CVジョイント（等速ジョイント）のアウターレースや、デファレンシャルギアのような部品は、冷間では硬すぎて成形できず、熱間では精度が出ません。 温間鍛造を採用することで、歯形まで鍛造で作り込み、後の切削工程を大幅に省略することが可能になります。これにより、材料歩留まり（イールド）が向上し、トータルコストダウンにつながります。

メリット：材料選択肢の広さ

ステンレス鋼やチタン合金、マグネシウム合金など、常温では塑性加工が困難な材料でも、温間域まで加熱することで成形能が飛躍的に向上し、鍛造が可能になります。

デメリット：厳しい温度管理

温間鍛造の成否は、温度管理にかかっています。 加熱温度が±50℃変動するだけで、変形抵抗が大きく変わり、製品の寸法（熱収縮量）もバラつきます。 また、金型温度も一定（例えば200℃〜300℃）に保たなければなりません。金型が冷えていると材料温度を奪って成形不良を起こし、熱すぎると金型強度が低下します。

デメリット：潤滑剤の選定難易度

600℃〜900℃という温度域は、潤滑剤にとっても過酷です。 冷間用のオイルや石鹸被膜は燃えてしまい、熱間用の黒鉛（グラファイト）系は付着性や作業環境（粉塵）の問題があります。 温間専用の特殊な潤滑剤が必要となり、その塗布技術や管理もシビアになります。

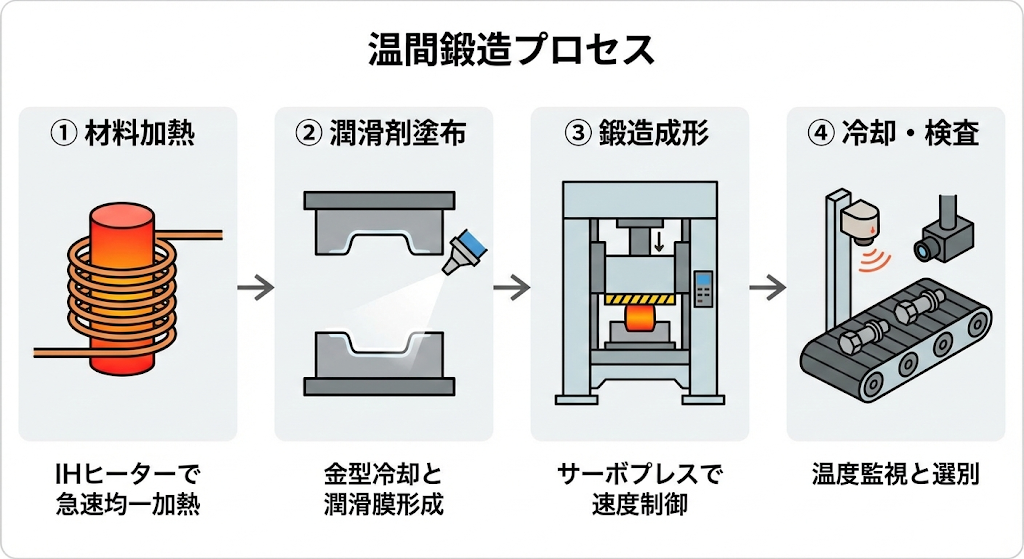

5. 製造プロセスと設備：プレスの選定から加熱まで

温間鍛造ラインを構築するために必要な設備とその役割を解説します。

加熱装置：高周波誘導加熱（IH）

材料（ビレット）を短時間で均一に加熱するために、高周波誘導加熱装置（IHヒーター）が主流です。 ガス炉や電気炉に比べて立ち上がりが早く、一個一個のワーク温度を正確に制御できます。 放射温度計で加熱後のワーク温度を全数監視し、規定範囲外のものは自動的に排除するゲート機構が必須です。

潤滑剤塗布装置

温間鍛造では、水溶性のガラス系潤滑剤や、微粒子グラファイトを含む潤滑剤をスプレーします。 金型にスプレーすることで、金型の冷却と潤滑膜の形成を同時に行います。 均一な膜厚を作るためのノズル制御技術が、金型寿命と製品品質を左右します。

プレス機械：剛性と速度

温間鍛造には、機械式クランクプレスやナックルプレスが使われますが、近年は「サーボプレス」の導入が進んでいます。 サーボプレスはスライドの速度を自由に制御できるため、以下のような利点があります。

• タッチダウン速度の低減： 金型への衝撃（インパクト）を減らし、寿命を延ばす。
• 加圧時間の調整： 下死点での加圧時間を長くして内部組織を整えたり、逆に短くして熱伝達（金型への熱移動）を防いだりする。

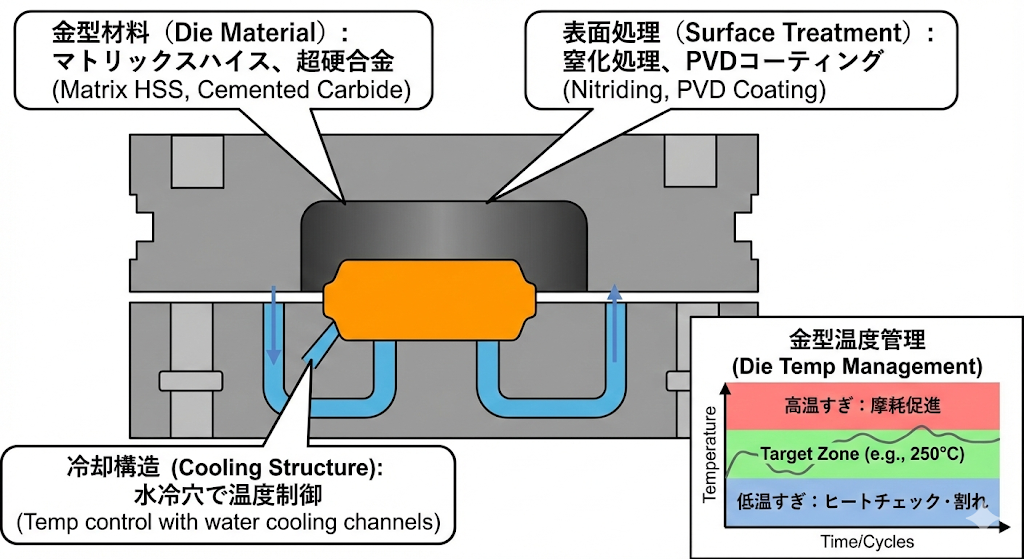

6. 金型設計と寿命対策：熱と圧力に耐える技術

温間鍛造の金型は、冷間よりも過酷な環境に晒されます。「高圧」と「熱衝撃」のダブルパンチに耐える設計が必要です。

金型材料の選定

基本は熱間ダイス鋼（SKD61、SKD62）ですが、温間鍛造の厳しい条件では強度不足になることがあります。 そのため、以下のような高級材が選ばれます。

• マトリックスハイス： 高速度工具鋼（ハイス）の組織を微細化したもの。高い靭性と高温強度を兼ね備えます。
• 超硬合金： ダイス（外枠）の内面など、摩耗が激しい部分に使用。ただし熱衝撃に弱く割れやすいため、予圧をかけて使用します。

表面処理

耐摩耗性と耐焼き付き性を向上させるため、窒化処理（プラズマ窒化など）やPVDコーティング（TiAlNなど）が施されます。 特に温間域では酸化摩耗が進みやすいため、耐酸化性に優れたコーティング種を選定する必要があります。

冷却構造（水冷穴）

金型内部に冷却水を通す穴（キリ穴）を明け、金型温度の上昇を抑えます。 金型表面温度が上がりすぎると、材料強度が低下して摩耗が早まり、下がりすぎるとヒートショック（急熱急冷）による亀裂が発生します。 最適な温度バランス（例えば表面温度250℃）を維持するよう、冷却水路の配置と水量を設計します。

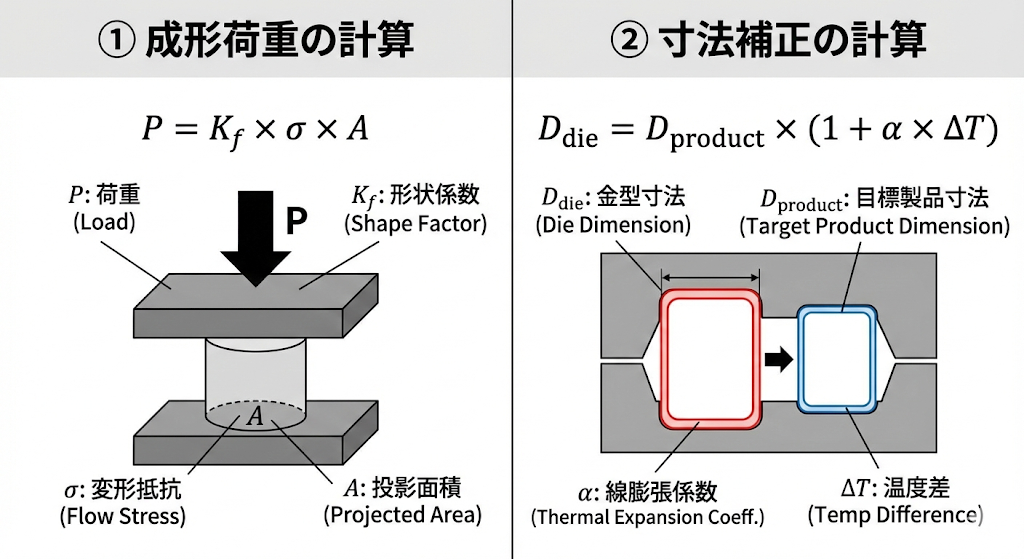

7. 【計算事例】成形荷重と寸法補正の理論

設備設計や金型設計において避けて通れないのが、成形荷重の予測と、熱膨張を見込んだ寸法補正です。ここでは実務的な簡易計算の手法を紹介します。

① 変形抵抗と成形荷重の計算

鍛造荷重 (N) は、以下の基本式で概算されます。

• ：形状係数（拘束係数）。単純圧縮なら1.0〜1.2、密閉鍛造や複雑形状なら3.0〜5.0以上。
• ：その温度とひずみ速度における材料の変形抵抗 (MPa)。
• ：投影面積 (mm²)。

【計算事例】 材料：SCM435（クロムモリブデン鋼） 加熱温度：800℃ 製品形状：直径 mm の円柱（据え込み鍛造）

文献データより、SCM435の800℃における変形抵抗 と仮定します。 投影面積 据え込み工程なので形状係数 とします。

これがもし冷間（常温）であれば、変形抵抗は 程度になるため、

温間にすることで、荷重が約1/3に低減されることが分かります。これにより、プレスのサイズダウンが可能になります。

② 熱膨張による寸法補正の計算

温間鍛造では、高温状態で成形された製品が、常温まで冷えると縮みます。 金型寸法 は、目標製品寸法 に、この収縮分を上乗せして設計する必要があります。

収縮率 を用いた簡易計算式： [/tex]

• ：線膨張係数。鉄鋼材料なら約
• ：成形終了時のワーク温度と常温の差。

【計算事例】 目標寸法： 成形時ワーク温度：800℃ 常温：20℃

熱膨張量

したがって、金型寸法（高温時のキャビティ径）は、 を狙う必要があります。実際には金型自体も熱膨張（金型温度200℃程度）しているため、その分（金型の膨張）を差し引くなど、さらに複雑な補正を行いますが、基本はこの「材料の収縮分を金型に盛る」という考え方です。

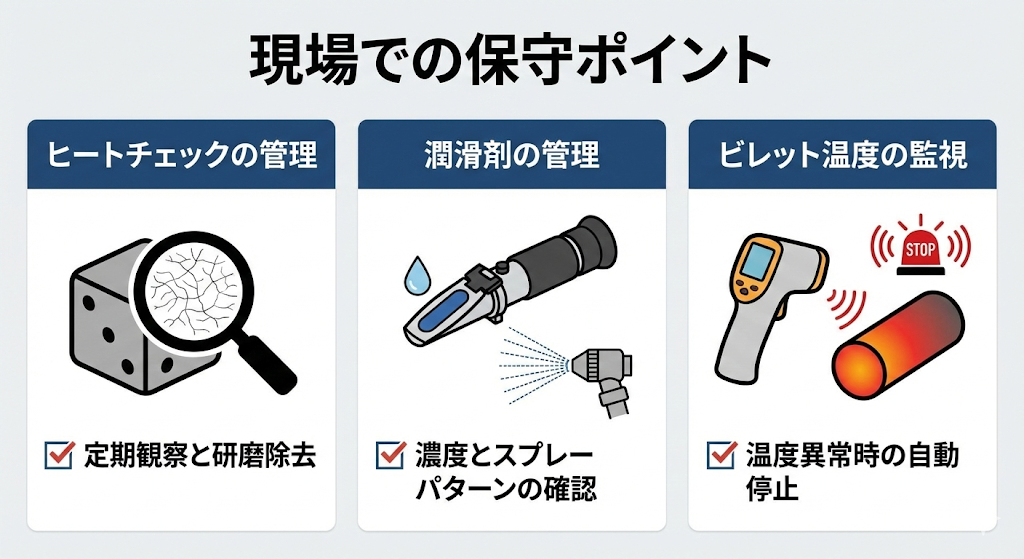

8. 現場での保守とトラブルシューティング

温間鍛造ラインを安定稼働させるための、保守のポイントを解説します。

ヒートチェックの管理

金型寿命の最大の敵は、冷熱の繰り返しによる表面の亀裂（ヒートチェック）です。 亀裂が深くなると、そこに応力が集中して金型が真っ二つに割れる「大割れ」につながります。 定期的に金型表面を観察し、微細なクラックが見つかった段階で研磨除去したり、応力除去焼き鈍しを行ったりすることで延命を図ります。

潤滑剤の濃度とスプレーパターンの管理

水溶性潤滑剤を使用する場合、希釈濃度が変わると潤滑性能や冷却能力が激変します。 濃度計（糖度計などで代用可能）を用いて、毎日一定の濃度であることを管理します。 また、スプレーノズルが詰まると、金型の一部だけ温度が上がってしまい、焼き付きの原因になります。スプレーパターンの目視確認は始業点検の必須項目です。

ビレット温度の監視

ヒーターの不調で温度が低いワークが流れてくると、荷重オーバーで金型を一発で破壊する恐れがあります。 ロードモニター（荷重監視装置）をプレス機に設置し、設定荷重を超えた瞬間に急停止させるインターロックを組むことが、金型と設備を守る最後の砦となります。

9. まとめ：今後の展望

温間鍛造は、省資源・省エネルギー・低コスト化を実現する優れた工法です。 電気自動車（EV）化が進む中でも、モーターシャフトや減速機ギア、足回り部品など、高強度かつ高精度が求められる部品において、温間鍛造のニーズは無くなりません。

• 冷間並みの精度と、熱間並みの成形性を両立する。
• 再結晶温度と青熱脆性を理解した温度管理を行う。
• 熱膨張を計算に入れた金型設計を行う。
• ヒートチェックと潤滑管理で金型寿命を延ばす。

これらの技術的要素を深く理解し、適切に制御することで、温間鍛造は製造現場に計り知れない利益をもたらします。 理論と経験を融合させ、熱と圧力を自在に操るこの技術を、ぜひ自社の強みとして育て上げてください。
