焼入れ済みの超硬合金を、まるで糸ノコで紙を切り抜くように、自在な輪郭で切断できる加工法があると聞いたら、どう思われるでしょうか。
しかもその切断面は研削加工に匹敵するほど滑らかで、加工中に切削力は一切発生しません。
それを実現するのが、ワイヤーカット（ワイヤー放電加工）です。
髪の毛ほどの細いワイヤー線を電極として使い、放電エネルギーだけで金属を溶かし飛ばすこの技術は、金型や精密部品の製造現場で欠かせない存在となっています。
本記事では、ワイヤーカットの仕組みから加工精度、メリット・デメリット、型彫放電加工との違い、そして実際の用途まで、製造技術者が押さえておくべき知識を体系的に解説します。
- 1. ワイヤーカットとは
- 2. ワイヤーカットの仕組み
- 3. 加工精度と表面粗さ
- 4. ワイヤーカットのメリットとデメリット
- 5. 型彫放電加工との違い
- 6. 加工条件の基本パラメータ
- 7. ワイヤーカットの用途と適用事例

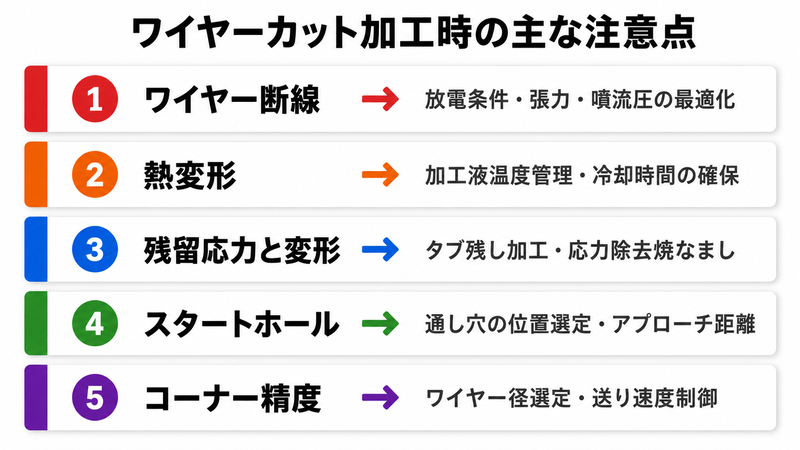

- 8. ワイヤーカット加工時の注意点
- 9. まとめ
1. ワイヤーカットとは
ワイヤーカットとは、細いワイヤー線を電極として用い、ワイヤーと被加工物（ワーク）との間に発生する放電現象を利用して金属を除去する加工方法です。
正式には「ワイヤー放電加工」と呼ばれ、英語では「Wire Electrical Discharge Machining」の頭文字を取ってWire EDMとも表記されます。
加工の基本原理は、直径0.05〜0.3mm程度の極めて細い真鍮製やタングステン製のワイヤーを、上下のガイドで張った状態で連続的に走行させることにあります。
このワイヤーとワークの間に高電圧をかけると、両者の隙間（放電ギャップ）で絶縁破壊が起こり、瞬間的なアーク放電が発生します。
この放電エネルギーによってワークの微小な表面が局所的に溶融・蒸発し、金属が除去されていきます。
1回の放電で除去される金属量は極めて微量ですが、この放電サイクルが毎秒数千〜数万回という高速で繰り返されるため、結果として連続的な加工が実現されます。
加工中はワークをNC制御のテーブルで移動させます。
プログラムされた輪郭形状に沿ってワークが水平に送られ、ワイヤーが相対的に移動することで所望の形状が切り出されます。
ワイヤー自体は上下方向に常に走行しているだけで、形状の制御はすべてワーク側のテーブル移動で行われるという点が、切削加工との大きな違いです。
ワイヤーカットの最大の特長は、刃物で切削するのではなく放電で金属を除去するため、被加工物の硬さに一切制限がない点にあります。
通常の切削加工では超硬合金やチルド鋳鉄といった高硬度材の加工は極めて困難ですが、ワイヤーカットであれば導電性さえ有していれば問題なく加工できます。
焼入れ後の合金工具鋼、ダイス鋼、ハイス鋼、タングステンカーバイドなど、あらゆる導電性金属が加工対象となります。
この特性から、ワイヤーカットはプレス金型のパンチやダイの製作、射出成形金型のスライド部品加工、精密治具の製作、さらには試作部品の切り出しなど、製造業の幅広い分野で活用されています。
ワイヤーカットの歴史的背景
放電加工の原理自体は1940年代にロシアの研究者によって発見されました。
その後、ワイヤーを電極とする放電加工の実用化は1960年代後半にスイスで始まり、日本では1970年代からファナック、三菱電機、ソディックなどの国内メーカーが相次いで製品化しました。
その後のNC技術の発展と自動結線技術の進歩により、ワイヤーカットは急速に普及しました。
現在では、金型メーカーのみならず一般的な機械加工工場にも広く導入されており、ものづくりの基盤技術として定着しています。
関連記事
2. ワイヤーカットの仕組み
ワイヤーカットの加工メカニズムは、放電による金属除去のサイクルが毎秒数千〜数万回の高速で繰り返されることによって成り立っています。
この放電サイクルを正しく理解することが、加工条件の最適化や品質管理の第一歩です。

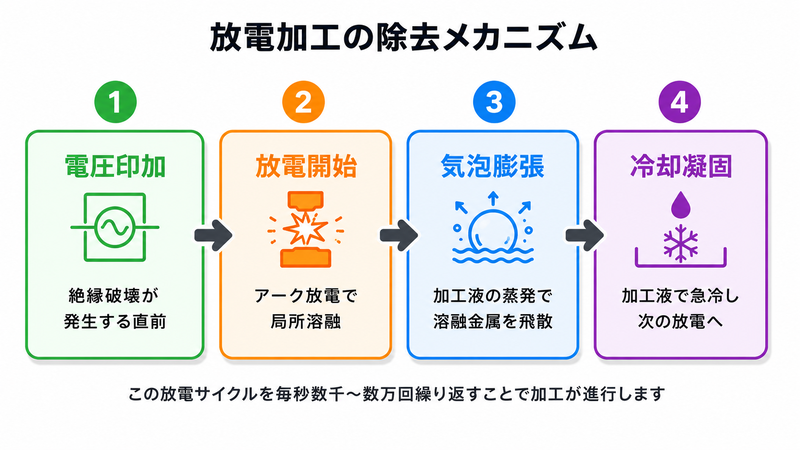

放電の4つのステップ
放電による金属除去は、以下の4段階で進行します。
ステップ1：電圧印加と絶縁破壊
ワイヤーとワークの間に高電圧が印加されると、加工液で満たされた放電ギャップ内で電界強度が急激に高まります。
ギャップ距離が最も狭い箇所、あるいは微小な突起や加工チップが存在する箇所から絶縁破壊が始まります。
この瞬間、放電チャネルと呼ばれる極めて細い導電路が形成されます。
ステップ2：アーク放電と局所溶融
絶縁破壊に続いてアーク放電が発生し、放電チャネルの温度は数千〜1万℃にまで達します。
この凄まじい高温により、ワイヤー直下のワーク表面がごく微小な範囲で溶融します。
同時にワイヤー側の表面もわずかに消耗しますが、ワイヤーは常に新品が供給されるため、加工精度への影響は事実上ありません。
ステップ3：気泡の膨張と溶融金属の飛散
放電によって放電チャネル周囲の加工液が瞬間的に蒸発し、急激に膨張する気泡が発生します。
この気泡の膨張力（爆発力）によって溶融した金属が球状の微粒子として飛散し、ワーク表面から除去されます。
除去された金属微粒子は加工液中で急冷され、球状の加工チップとなって浮遊します。
ステップ4：冷却と加工液による洗浄
電圧が切れると放電が停止し、加工液によって溶融部分が急冷されます。
同時に、上下のノズルから噴射される加工液の噴流が、飛散した金属チップをギャップから洗い流します。
ギャップがクリーンになった状態で次の電圧が印加され、再び絶縁破壊から放電サイクルが始まります。
放電ギャップとサーボ制御
放電ギャップは通常0.01〜0.05mm程度と極めて微小です。
このギャップ距離は、放電の安定性と加工品質に直結する最重要パラメータの一つです。
ギャップが狭すぎるとワイヤーとワークがショート（短絡）してしまい、ワイヤーの断線や加工面の傷の原因になります。
逆にギャップが広すぎると放電が発生せず、加工が進行しません。
このため、ワイヤーカット機にはサーボ制御機構が搭載されています。
放電電圧と電流を常時モニタリングし、放電状態が最適になるようにワークの送り速度をリアルタイムで自動調整しています。
短絡が検出されればテーブルを後退させ、放電が安定すれば送り速度を上げるという制御をミリ秒単位で行っています。
ワイヤーの走行と自動結線
ワイヤーは加工中に常に一方向に走行しており、使用済みのワイヤーは巻き取りリールに回収されます。
走行速度は一般に毎分5〜15m程度です。
ワイヤーは放電によって消耗するため、同じ箇所を再使用することはありません。
この「使い捨て電極」方式が、安定した加工精度を維持できる大きな要因の一つです。
最新の機種には自動結線装置（AWF: Auto Wire Feed）が標準搭載されています。
加工中にワイヤーが断線した場合、機械が自動でワイヤーをスタートホールに通し直して加工を再開します。
この自動結線機能により、夜間や休日の無人運転が可能となっています。
加工液の役割と管理
ワイヤーカットでは、加工液として脱イオン水（純水に近い水）を使用するのが一般的です。
加工液には3つの重要な役割があります。
- 放電が起きていない状態での絶縁を維持し、放電が最適な箇所でのみ発生するよう制御すること
- 放電で発生した高温から周囲を冷却し、ワークの熱変形を最小限に抑えること
- 加工チップ（金属くず）をギャップから確実に排出し、次の放電を安定させること
加工液の電気抵抗率は、放電の安定性に直結するパラメータです。
脱イオン水の比抵抗は通常1〜20万オームセンチメートル程度に管理されており、この値が低すぎると放電が散発的になり加工面が荒れ、高すぎると放電開始電圧が上がって加工速度が低下します。
加工液は加工中に金属チップや放電生成物で汚染されるため、フィルター装置で常時ろ過されています。
フィルターの目詰まりや加工液の劣化は加工品質の低下に直結するため、日常的な管理が欠かせません。
3. 加工精度と表面粗さ
ワイヤーカットの精度は、加工回数（カット回数）に大きく左右されます。
1回目の荒加工で形状を切り出した後、同じ輪郭を2回、3回と繰り返し仕上げることで、寸法精度と表面粗さを段階的に向上させていくのが標準的な手法です。

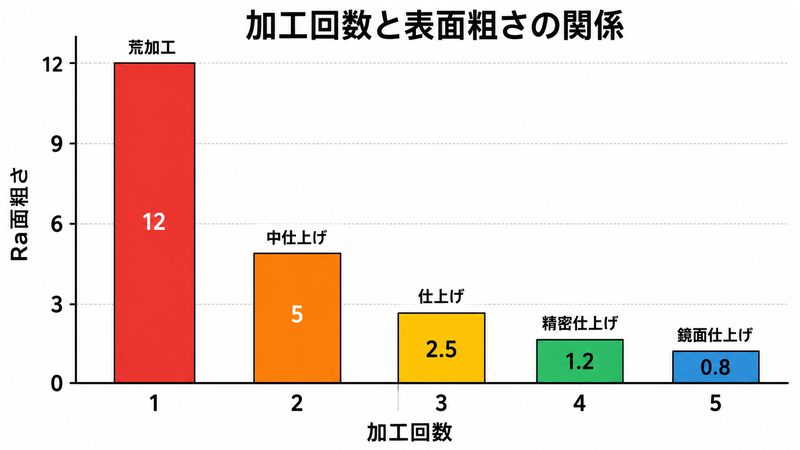

カット回数と面粗さの関係
荒加工（ファーストカット）では、大きな放電エネルギーで高速に切断するため、表面粗さはRa 10〜15マイクロメートル程度になります。
この表面には放電痕と呼ばれるクレーター状の凹凸が残っており、見た目にも粗さが分かるレベルです。
セカンドカット（2回目）では放電エネルギーを下げ、ファーストカットで残った凸部分を削り取るようにして表面粗さを改善します。
一般にRa 3〜5マイクロメートル程度まで向上します。
サードカット以降（3〜5回目）では、さらに微小な放電エネルギーで仕上げます。
仕上げカットまで実施すると、表面粗さはRa 0.5〜1.0マイクロメートルまで改善されます。
最新の高精度機では、5回以上のカットを行うことでRa 0.1マイクロメートル台の鏡面仕上げも実現可能です。
この段階的な仕上げプロセスは、研削加工における粗研削→中仕上げ→精密仕上げの工程に類似した考え方です。
ただし、研削ではその都度ワークの段取り替えが必要になる場合があるのに対し、ワイヤーカットではワークをセットしたまま連続で複数回カットを行える点が効率面での大きなメリットです。
寸法精度の達成水準
寸法精度についても同様に、カット回数を重ねることで段階的に向上します。
ファーストカット単独では、0.01〜0.03mm程度の寸法誤差が残ります。
これは放電ギャップの変動や、ワイヤーの振動・たわみによる誤差が主な原因です。
セカンドカット後には0.005〜0.01mm程度まで改善され、サードカット以降を含む複数回カットにより、最終的には0.002〜0.005mm以内の寸法精度に追い込むことが可能です。
ただし、この精度はワーク材質、板厚、加工環境温度、機械の精度維持状態などの条件に左右されます。
板厚が厚いワークではワイヤーのたわみが大きくなり、上面と下面で寸法差が生じやすくなります。
高精度が求められる場合は、板厚100mm以下のワークが望ましいとされています。
加工速度と精度のトレードオフ
ワイヤーカットでは、加工速度と精度は常にトレードオフの関係にあります。
荒加工では放電エネルギーを大きくすることで加工速度を上げられますが、そのぶん表面粗さと寸法精度は犠牲になります。
加工速度は一般に「面積速度」で表されます。
面積速度とは、ワイヤーが単位時間あたりに切断するワークの断面積のことです。
荒加工では鋼材に対して150〜300平方ミリメートル毎分程度が標準的な値です。
仕上げカットではこの値が荒加工の3分の1から5分の1程度に低下しますが、これは精度向上のための必要なプロセスです。
この速度と精度のトレードオフは、以下の数式で定性的に理解できます。
ここで、vは加工速度、Pは放電エネルギー、tはワーク板厚、Raは目標面粗さを表しています。
放電エネルギーを上げれば速度は向上しますが、面粗さRaが悪化する方向に作用するため、両者を同時に満たすことはできません。
また、ワーク板厚が厚くなるほど加工チップの排出が困難になり、板厚に比例して加工速度が低下する傾向があります。
板厚200mmのワークでは、板厚50mmの場合の半分以下の面積速度しか得られないことも珍しくありません。
真直度と円筒度
ワイヤーカットでは、ワイヤーは上下のガイドで支持された一本の線です。
しかし、放電反力や加工液の噴流圧によってワイヤーは中央部で微小なたわみを生じます。
このたわみは板厚方向の真直度誤差として現れ、加工面が微妙な太鼓形状になることがあります。
この真直度の誤差は、板厚が厚くなるほど顕著になります。
高精度が要求される場合には、ワイヤー張力の最適化や、加工液噴流圧の調整によってたわみを最小化する必要があります。
最新の機種では、上下独立したサーボ制御によってワイヤーの軌跡を補正し、真直度を改善する技術も実用化されています。
4. ワイヤーカットのメリットとデメリット
ワイヤーカットは、従来の切削加工や研削加工では困難な加工を可能にする優れた技術ですが、万能というわけではありません。
導入や活用を検討するうえで、メリットとデメリットの両面を正しく理解しておくことが重要です。
メリット
硬い材料でも加工できる
放電によって金属を除去するため、ワークの硬さは加工性に影響しません。
焼入れ鋼（HRC60以上）、超硬合金、チタン合金など、切削工具が歯の立たない高硬度材料も問題なく加工できます。
焼入れ後に加工できるため、熱処理による寸法変化を気にせずに最終形状を仕上げられるという実務上の大きなメリットがあります。
高い寸法精度と面粗さ
複数回カットにより、0.002mm台の寸法精度とRa 0.5マイクロメートル以下の面粗さを実現できます。
研削仕上げに匹敵する精度をワンチャッキングで得られるため、段取り替えによる精度低下のリスクがありません。
複雑な輪郭形状に対応
NCプログラムによって任意の二次元輪郭を切り出せるため、複雑な形状のパンチやダイも高精度に製作可能です。
鋭角のコーナーや微小なR形状も、ワイヤー径に依存する最小R以上であれば自在に加工できます。
また、上下ガイドを独立制御することでテーパー加工にも対応可能です。
抜き勾配付きの金型部品も1回のセットアップで加工でき、テーパー角度は機種によりますが最大30度程度まで対応します。
切削力がゼロ
放電加工は非接触の加工法であるため、ワークに機械的な力が一切かかりません。
薄肉部品や微細形状など、切削力によって変形してしまうワークの加工に特に適しています。
また、ワークのクランプ力も最小限で済むため、治具設計が簡素化されるという副次的なメリットもあります。
自動運転・無人運転が容易
ワイヤーの自動結線機能を備えた機種では、加工中にワイヤーが断線しても自動で再結線して加工を継続できます。
このため長時間の無人運転が可能であり、夜間や休日の稼働率向上に大きく貢献します。
複数の加工プログラムを連続実行するジョブ管理機能と組み合わせることで、1日24時間の連続稼働も珍しくありません。
デメリット
加工速度が遅い
切削加工やレーザー切断と比較すると、ワイヤーカットの加工速度は大幅に遅い部類に入ります。
荒加工の面積速度は鋼材で150〜300平方ミリメートル毎分程度で、エンドミルによる切削加工の数分の1から10分の1にとどまります。
さらに仕上げカットを含めると総加工時間は数時間から十数時間に及ぶことも珍しくありません。
板厚100mmを超えるワークでは、1つの形状を完成させるのに丸一日以上を要する場合もあります。
導電性材料に限定
放電を発生させるためには、ワークが電気を通す材料でなければなりません。
セラミックス、ガラス、プラスチック、ゴムなどの非導電性材料は原理的に加工できないという根本的な制約があります。
なお、導電性セラミックス（炭化ケイ素など）については放電加工が可能な場合もありますが、適用範囲はごく限定的です。
加工変質層の発生
放電による高温で溶融した後に急冷される表面には、母材とは異なる組織の「加工変質層」（白層とも呼ばれます）が形成されます。
この変質層は母材より硬度が高く脆い組織であり、マイクロクラックの起点になることがあります。
変質層の厚さは荒加工で5〜30マイクロメートル、仕上げ加工では1〜5マイクロメートル程度です。
疲労強度や耐摩耗性が重要な用途では、後工程として研削やラッピングで変質層を除去する必要があります。
ワイヤーの消耗コスト
ワイヤーは使い捨てのため、加工するたびにワイヤーのコストが発生します。
一般的な黄銅ワイヤーの単価は1キログラムあたり数千円程度です。
長時間の加工ではワイヤー消費量が数キログラムに達することもあり、材料費として無視できない金額になります。
また、脱イオン水のイオン交換樹脂やフィルターなどの消耗品費も、ランニングコストとして考慮する必要があります。
5. 型彫放電加工との違い
放電加工には大きく分けて「ワイヤー放電加工（ワイヤーカット）」と「型彫放電加工」の2種類があります。
どちらも放電エネルギーで金属を除去するという基本原理は同じですが、電極の形態と得意とする加工形状が根本的に異なります。
電極の違い
ワイヤーカットでは、直径0.05〜0.3mmの線状ワイヤーを電極として使用します。
ワイヤー材質は黄銅（真鍮）が最も一般的ですが、高精度加工ではモリブデンやタングステン製のワイヤーも使われます。
ワイヤーは常に新品が供給されるため、電極の消耗による精度劣化がほぼありません。
一方、型彫放電加工では、目的の形状に合わせて事前に加工した成形電極を使用します。
電極材質は銅、グラファイト、銅タングステンなどが用いられます。
成形電極はワイヤーと違い加工中に消耗するため、精度維持のために電極交換や電極補正が必要です。
また、電極そのものを高精度に製作する必要があり、電極製作のコストと時間も考慮しなければなりません。
加工形状の違い
ワイヤーカットは、ワイヤーが板厚方向に貫通した状態で輪郭を切り出す加工です。
つまり、加工形状は板厚方向に貫通した二次元輪郭が基本です。
テーパー加工は可能ですが、止まり穴やポケット形状のような非貫通の三次元キャビティを加工することはできません。
型彫放電加工は、成形電極をワークに押し込むようにして三次元キャビティ（凹形状）を形成する加工です。
射出成形金型のキャビティ面のような複雑な自由曲面の加工に適しています。
また、底付きの穴やリブ溝など、ワイヤーカットでは対応できない形状も加工できます。
加工液と作業環境の違い
ワイヤーカットでは脱イオン水を加工液として使用しますが、型彫放電加工では加工油（灯油ベースの絶縁油）を使用します。
加工油は引火性があるため、型彫放電加工では消火装置の設置が安全上必須です。
また、加工油の臭気や油煙対策として換気設備も必要になります。
この加工液の違いは、それぞれの加工に求められる放電特性に起因しています。
ワイヤーカットでは高速走行するワイヤーの冷却効率が重要であるため、熱容量の大きい水が適しています。
型彫放電加工では電極消耗を抑えることが重要であるため、炭化被膜による保護効果のある油が適しているのです。
加工精度の比較
寸法精度はワイヤーカットのほうが型彫放電加工よりも優れている場合がほとんどです。
ワイヤーカットは電極消耗の影響がなく、オフセット量の微調整だけで寸法を追い込めるためです。
一方、型彫放電加工では電極の消耗量を予測してオーバーサイズの電極を製作するなどのノウハウが必要であり、精度管理がワイヤーカットより複雑になる傾向があります。
使い分けの指針
実務では、両者は競合するというよりも補完関係にあります。
- 貫通した輪郭形状（パンチ、ダイ、スロット、異形穴）→ ワイヤーカット
- 非貫通の三次元キャビティ（金型の凹形状、リブ溝）→ 型彫放電加工
- 微細な深穴（冷却水穴、エジェクタピン穴など）→ 細穴放電加工（第三の放電加工）
金型製作の現場では、キャビティ部分を型彫放電加工で形成し、パンチ部分やダイ穴をワイヤーカットで抜き加工するというように、両方の技術を組み合わせて使うことが一般的です。
どちらか一方だけで金型を完成させることはほとんどなく、それぞれの得意分野を活かした工程設計が求められます。
6. 加工条件の基本パラメータ
ワイヤーカットで安定した加工品質を得るためには、電気条件と機械条件の両面からパラメータを適切に設定する必要があります。
ここでは、加工品質に大きな影響を与える主要なパラメータを解説します。
放電エネルギーに関するパラメータ
放電加工において、1回の放電で除去される金属量は、放電エネルギーに比例します。
放電エネルギーは以下の数式で表されます。
ここで、Eは1パルスあたりの放電エネルギー、Veは放電電圧、Ieは放電電流、tonは放電時間（オンタイム）です。
放電電圧Veは一般的に50〜100V程度の範囲で設定されます。
放電電流Ieは荒加工で10〜30A、仕上げ加工では1〜5A程度に下げるのが標準的です。
放電時間tonはマイクロ秒のオーダーで制御されており、荒加工で数マイクロ秒、仕上げ加工では0.1マイクロ秒以下まで短縮します。
tonを短くするほど1回あたりの除去量が小さくなり、放電痕が微細化して表面粗さが向上します。
デューティファクタ
放電加工のパルスは、放電時間（オンタイム）と休止時間（オフタイム）の繰り返しで構成されています。
この比率を示すデューティファクタは、以下の式で定義されます。
デューティファクタが高いほど単位時間あたりの放電回数が増えるため、加工速度は向上します。
しかしデューティファクタを上げすぎると、加工チップの排出が間に合わずギャップ内に滞留してしまい、異常放電やワイヤー断線のリスクが高まります。
一般的には荒加工で40〜60%、仕上げ加工で20〜30%が実用的な目安です。
例えば荒加工でオンタイム4マイクロ秒、オフタイム6マイクロ秒とした場合のデューティファクタは次のとおりです。
ワイヤーに関するパラメータ
ワイヤーの走行速度（ワイヤー送り速度）は、加工安定性とワイヤー消費量のバランスで決まります。
走行速度が速いほど新鮮なワイヤーが常に供給されるため放電が安定しますが、そのぶんワイヤーの消耗コストが上がります。
ワイヤーの張力も極めて重要なパラメータです。
張力が低すぎるとワイヤーが振動して加工精度が悪化し、高すぎるとワイヤーが断線してしまいます。
ワイヤーの張力と振動の関係は、弦の振動理論から次のように表されます。
ここで、fはワイヤーの固有振動数、Lはガイド間距離（ワイヤーのスパン長さ）、Tはワイヤー張力、Aはワイヤー断面積、ρはワイヤーの密度です。
固有振動数fが放電パルスの周波数と一致すると共振が起こり、ワイヤーの振幅が増大して加工精度が著しく悪化します。
共振を回避するためには、張力を調整してfをパルス周波数から十分に離すか、ガイド間距離Lを短く設定してfを高めに保つ対策が有効です。
加工速度の算出
ワイヤーカットの加工速度は、一般に面積速度として表現されます。
面積速度とは、ワイヤーが単位時間あたりに切断するワーク断面積のことで、次のように計算されます。
ここで、Sは面積速度、vfは送り速度（ワークの移動速度）、tはワークの板厚です。
例えば、板厚50mmの鋼材を送り速度4mm毎分で荒加工する場合の面積速度は以下のとおりです。
この面積速度を基準に、板厚が変わった場合の送り速度を逆算できます。
例えば同じ条件で板厚100mmのワークを加工する場合の送り速度は次のとおりです。
板厚が2倍になると送り速度は半分になることが分かります。
この関係から、厚いワークの加工では加工時間が大幅に増加します。
加工計画の段階で面積速度から所要時間を正確に見積もることが、工程管理上極めて重要です。
放電ギャップとオフセット量
ワイヤーカットでは、ワイヤー中心とワーク仕上がり面の間に放電ギャップ分のオフセットが必要です。
このオフセット量は次のように計算されます。
ここで、δはオフセット量、dはワイヤー直径、gは片側の放電ギャップです。
例えば直径0.25mmのワイヤーで片側放電ギャップが0.015mmの場合、オフセット量は次のとおりです。
NCプログラムではこのオフセット量をワイヤー補正として設定し、ワイヤー中心を仕上がり寸法からδだけ離れた軌跡上に走らせることで、所望の仕上がり寸法を得ます。
セカンドカット以降はオフセット量を段階的に小さくすることで、仕上がり寸法に追い込んでいきます。
7. ワイヤーカットの用途と適用事例
ワイヤーカットは、その特長である高精度・高硬度対応・複雑輪郭加工を活かして、製造業の幅広い分野で活用されています。
代表的な用途をカテゴリ別に紹介します。
金型製作
ワイヤーカットの最も代表的かつ最大の用途は、プレス金型や射出成形金型の部品加工です。
プレス金型のパンチやダイは、焼入れ後の工具鋼から精密な輪郭を抜き加工する必要があります。
焼入れ後の硬度は高いため、通常の切削工具では加工が困難です。
ワイヤーカットの能力が最大限に発揮される典型的なアプリケーションといえます。
特に、打ち抜き金型ではパンチとダイのクリアランスを数マイクロメートル単位で管理する必要があります。
ワイヤーカットなら、パンチとダイを同じNCプログラムからオフセット量を変えるだけで加工できるため、クリアランスの管理が極めて容易です。
パンチとダイのクリアランスは、ワイヤーカットのオフセット量の差として次のように管理されます。
ここで、cは片側クリアランス、δdieはダイ加工時のオフセット量、δpunchはパンチ加工時のオフセット量です。
例えば板厚1.0mmの軟鋼板を打ち抜く場合、片側クリアランスの目安は板厚の5〜8%程度です。
板厚の6%とすると、片側クリアランスは次のように求められます。
パンチ側のオフセット量が0.14mmであれば、ダイ側のオフセット量は0.14 + 0.06 = 0.20mmに設定するだけで、所定のクリアランスが得られます。
精密部品・治具の製作
検査治具やゲージ、位置決め治具などの精密部品の製作にも、ワイヤーカットは広く使われています。
切削加工では困難な高精度の嵌め合い面やスロット形状を、ワイヤーカットなら容易に加工できます。
例えば、異形断面の位置決めピン穴や、複数の穴位置を高い相対精度で加工する必要がある治具板などは、ワイヤーカットの得意分野です。
ワンチャッキングで複数箇所を加工できるため、穴間ピッチの精度が切削加工より優れている場合が多くあります。
関連記事
試作・少量生産
ワイヤーカットは専用の治具や工具が不要なため、試作品や少量生産部品の製作にも適しています。
NCプログラムを変更するだけで異なる形状の部品を加工できるため、設計変更にも柔軟に対応可能です。
特に、特殊な輪郭形状の板金部品を少量だけ必要とする場合、プレス金型を製作するよりもワイヤーカットで直接切り出すほうがコスト的に有利になるケースがあります。
金型の製作費用が数十万〜数百万円かかることを考えると、数十個以下の少量であればワイヤーカットが、数百個以上の量産であればプレス加工がコスト面で有利となるのが一般的な判断基準です。
電子部品・医療機器
微細加工が可能なワイヤーカットは、電子部品のリードフレームや半導体関連部品の加工にも利用されています。
直径0.05mmの極細ワイヤーを用いることで、最小加工幅0.1mm以下の微細スロットも加工可能です。
医療機器分野では生体適合性のあるチタン合金やステンレス鋼の精密加工にも活用されています。
人工関節やインプラントの部品加工では、複雑な形状を高精度に仕上げる必要があるため、ワイヤーカットの特長が活きる用途です。
切削力がゼロという特性は、薄肉で繊細なこれらの部品の加工において特に重要な意味を持ちます。
ワイヤーカットと他の加工法の選択基準
実務でワイヤーカットを選択するかどうかは、以下の要素を総合的に判断します。
- ワークの硬度が高い（焼入れ後、超硬合金など）→ ワイヤーカット向き
- 貫通した複雑輪郭形状が求められる → ワイヤーカット向き
- 寸法精度0.01mm以下が要求される → ワイヤーカット向き
- 加工速度を最優先したい → 研削加工や切削加工を検討
- 非導電性材料を加工したい → レーザー加工やウォータージェット切断を検討
- 大量生産が前提 → 金型をワイヤーカットで作り、量産はプレスで行う
8. ワイヤーカット加工時の注意点
ワイヤーカットで安定した加工品質を維持するには、いくつかの実務上の注意点を押さえておく必要があります。
ここでは、現場で特に重要視されるポイントを紹介します。
ワイヤー断線への対策
加工中のワイヤー断線は、ワイヤーカットにおいて最も避けたいトラブルの一つです。
断線が発生すると加工面にスジ状の傷が残ったり、再結線の位置がわずかにずれて精度不良を引き起こす可能性があります。
断線の主な原因としては、過大な放電エネルギー、不適切なワイヤー張力、加工チップの排出不良、ワイヤーの品質不良などが挙げられます。
対策として、放電条件の適正化、ワイヤー張力の最適化、加工液の噴流圧を十分に確保することが基本です。
特に板厚が厚いワーク（100mm以上）では、ガイド間距離が長くなるためワイヤーのたわみが大きくなり、かつ加工チップの排出が困難になるため断線リスクが大幅に高まります。
このような場合は、噴流圧を上げるか、放電エネルギーを通常より下げて安全側に振った条件で加工するのが賢明です。
熱変形への配慮
放電加工による発熱はワーク表面の極めて局所的な範囲に限定されますが、長時間の加工ではワーク全体の温度が徐々に上昇することがあります。
特に加工液の温度が室温から乖離すると、ワークと加工液の温度差による不均一な膨張が精度悪化の原因となります。
ワークの熱膨張量は、以下の式で見積もることができます。
ここで、ΔLは膨張量、αは線膨張係数、Lはワークの長さ、ΔTは温度変化です。
例えば長さ200mmの鋼材ワークの温度が加工中に5℃上昇した場合の膨張量は、鋼の線膨張係数を12×10のマイナス6乗毎℃として次のように算出されます。
12マイクロメートルの膨張は、0.005mm精度の加工では許容できない量です。
高精度加工では、加工液温度を恒温装置で管理したり、仕上げカットの前にワークを十分に放置冷却してから再開するなどの対策が必要になります。
残留応力と変形
焼入れ鋼など内部に残留応力を持つワークを切断すると、残留応力の再分配によって加工後のワークが変形することがあります。
この変形は「応力解放変形」と呼ばれ、特にワークの断面形状が大きく変わる加工で顕著に現れます。
例えば、ブロック状のワークの中央部をくり抜く加工では、外周部の残留圧縮応力のバランスが崩れ、ワーク全体が外側に膨らむような変形が生じることがあります。
この変形量は予測が難しく、数十マイクロメートルから場合によっては0.1mm以上に達することもあります。
対策としては、切り落とし前にタブ（つなぎ）を残して加工し、応力が解放されて変形が落ち着いた後にタブを切断する方法が一般的です。
また、荒加工と仕上げカットの間に時間を置いて応力の安定化を待つ方法や、切断順序を工夫して応力の解放を段階的に行うことも有効です。
残留応力が大きいことが予想されるワークに対しては、あらかじめ応力除去焼なまし（ストレスリリーフ）を施してからワイヤーカットに回すことが理想的です。
スタートホールの準備
ワイヤーカットでは、ワイヤーをワークに通すためのスタートホール（通し穴）が必要です。
通常、直径0.5〜3mm程度の小穴をドリルや細穴放電加工であらかじめ開けておきます。
ワークの外周から加工を開始する場合はスタートホールは不要ですが、閉じた輪郭形状を内側から切り抜く場合は必ずスタートホールが必要になります。
スタートホールの位置は、仕上がり面から十分に離れた加工不要部分（スクラップ側）に設けるのが原則です。
スタートホールから加工輪郭までのアプローチ経路は、放電条件が安定するまでの助走区間として、少なくとも2〜3mm以上の直線距離を確保することが推奨されます。
アプローチが短すぎると、仕上がり面に放電条件の不安定による段差や筋が残る恐れがあります。
コーナー精度への配慮
ワイヤーカットでは、ワイヤーが有限の直径を持つため、内角の最小R（コーナーR）はワイヤー半径と放電ギャップの合計値になります。
直径0.25mmのワイヤーを使用した場合、最小内角Rは約0.14mmが理論限界です。
それよりも小さなコーナーRが必要な場合は、より細いワイヤー（直径0.10mmや0.05mm）に交換して加工する必要があります。
ただし細いワイヤーは断線しやすく加工速度も遅くなるため、必要な箇所にのみ使い分けるのが実用的です。
また、鋭角のコーナーではワイヤーの慣性によるオーバーシュートが生じやすいため、NCプログラム上でコーナーの手前で送り速度を減速させるなどの工夫が必要です。
関連記事
9. まとめ
ワイヤーカット（ワイヤー放電加工）は、細いワイヤー線を電極とした放電現象によって金属を除去する非接触加工法です。
硬度に関係なく加工可能であること、複雑な輪郭形状を高精度に切り出せること、切削力がゼロであることなど、他の加工法にはない独自の強みを持っています。
これらの特長から、プレス金型のパンチ・ダイ加工を中心に、精密治具、試作品、医療機器部品など幅広い分野で不可欠な技術となっています。
一方で、加工速度の遅さや導電性材料への限定、加工変質層の発生など、制約事項も存在します。
これらの特性を正しく理解し、型彫放電加工や切削加工・研削加工と適切に使い分けることが、効率的な製造プロセスを構築するうえで重要です。
加工条件の設定では、放電エネルギー、デューティファクタ、ワイヤー張力、オフセット量などのパラメータを理解し、カット回数ごとに最適化していくことが高品質な加工の鍵となります。
また、ワイヤー断線対策、熱変形管理、残留応力への配慮など、実務上の注意点を踏まえた加工計画が安定した生産につながります。
ワイヤーカットの技術は、金型・精密部品・試作品の製作において今後も欠かせない加工法であり続けるでしょう。
