「設計寿命10年の製品を、本当に10年かけて試験するわけにはいかない」——ものづくりの現場が必ず直面するこのジレンマを解決するのが加速試験です。
加速試験は、製品に通常よりも厳しいストレスを意図的に加えることで劣化を早め、短期間で寿命や信頼性を評価する手法です。
その理論的な支柱となるのが、化学反応の速度を温度で表すアレニウスの式です。
しかし、ただ闇雲にストレスを強めればよいわけではありません。
故障モードを変えずに劣化だけを加速し、得られたデータを正しく市場寿命へ換算するには、加速モデルの理解が欠かせません。
本記事では、加速試験の基本的な考え方から、アレニウスモデルによる温度加速、10℃2倍則、加速係数の計算方法、寿命予測の進め方、そして試験の限界と注意点までを、計算例を交えて体系的に解説します。
- 1. 加速試験とは
- 2. アレニウスモデルと温度加速
- 3. 10℃2倍則という経験則
- 4. 温度以外の加速モデル
- 5. 加速試験による寿命予測の進め方
- 6. 代表的な加速試験の種類
- 7. 加速試験の注意点と限界
- 8. まとめ

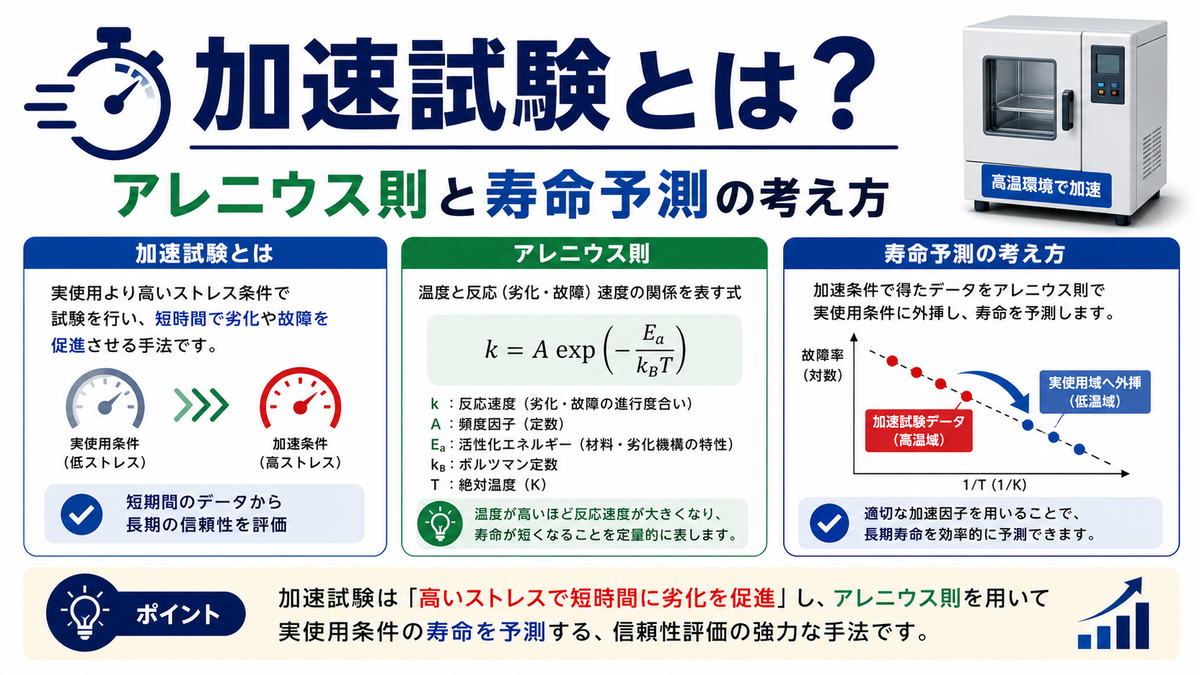

1. 加速試験とは
加速試験とは、製品に通常の使用環境よりも厳しいストレスを加えて劣化を早め、短い時間で寿命や信頼性を評価する試験のことです。
英語ではAccelerated Test、寿命評価を目的とするものは特にAccelerated Life Test（ALT）と呼ばれます。
なぜ加速試験が必要なのか
現代の工業製品には、数年から数十年という長い寿命が求められます。
しかし、設計した製品を実際の寿命と同じ時間をかけて試験していては、新製品をいつまでも市場に出すことができません。
そこで、製品の劣化を支配する物理・化学反応を意図的に加速させ、限られた試験期間で寿命を見積もるのが加速試験の狙いです。
高温下に置けば化学反応が速く進むように、ストレスを強めることで「時間を早送り」する発想だといえます。
加速試験によって、開発段階での寿命保証、市場故障の未然防止、保証期間の設定根拠の取得などが可能になります。
加速ストレスの種類
製品の劣化を引き起こす要因はさまざまであり、対象とする故障モードに応じて加える加速ストレスを選びます。
- 温度：最も一般的なストレス。化学反応や拡散による劣化を加速します。
- 湿度：吸湿、腐食、絶縁劣化などを加速します。温度と組み合わせることが多いです。
- 電圧・電流：絶縁破壊やエレクトロマイグレーションを加速します。
- 機械的応力・振動：疲労やはんだ接合部の劣化を加速します。
- 温度サイクル：熱膨張差による繰返し応力で、接合部の疲労を加速します。
ストレスの加え方（定常とステップ）
加速ストレスの加え方には、大きく分けて2つの方式があります。
1つは一定のストレスを加え続ける定常ストレス試験で、寿命予測に最も広く使われます。
もう1つは、ストレスを段階的に強めていくステップストレス試験です。
製品が壊れるまでストレスを上げ続けることで、設計の限界（耐量）を短時間で把握でき、後述するHALTもこの考え方に基づいています。
寿命を定量的に予測したいなら定常ストレス、弱点や限界を素早く知りたいならステップストレスと、目的に応じて使い分けます。
加速係数という考え方
加速試験の中心にある概念が加速係数（AF：Acceleration Factor）です。
加速係数とは、ストレスを強めることで寿命が何分の1に短縮されるかを表す倍率です。
例えば加速係数が50であれば、加速試験での1日が通常使用の50日に相当します。
試験で得られた寿命に加速係数を掛けることで、市場での実際の寿命を推定できる仕組みです。
2. アレニウスモデルと温度加速
温度を加速ストレスとする場合に最も広く用いられるのが、アレニウスモデルです。
化学反応の速度が温度に依存することを表したアレニウスの式が、その理論的な基礎となっています。
アレニウスの式
劣化を支配する反応の進行に要する時間（寿命） は、絶対温度
を用いて次のように表されます。
ここで は材料・故障モードに固有の定数、
は活性化エネルギー
、
はボルツマン定数、
は絶対温度
です。
ボルツマン定数は という値をとります。
この式は、温度が高いほど指数関数的に寿命が短くなることを示しています。
逆にいえば、高温で短時間に得た劣化データから、低温（通常使用）での長い寿命を逆算できるということです。
温度加速の加速係数
使用温度 と加速試験温度
の2条件について寿命の比をとると、定数
が消去され、加速係数は次の式で求められます。
この式の利点は、固有定数 を知らなくても、活性化エネルギー
さえ分かれば加速係数を計算できる点にあります。
温度は必ず絶対温度（ケルビン）で代入する点に注意が必要です。
活性化エネルギーEa
活性化エネルギー は、劣化反応の「進みにくさ」を表す指標で、故障モードごとに固有の値をとります。
一般的な電子部品では 程度の範囲にあり、値が大きいほど温度依存性が強くなります。
活性化エネルギーは試験者が勝手に決めてよい値ではなく、複数の温度条件で試験を行い、実測データから求めるべきものです。
適切でない を用いると加速係数の推定が大きくずれ、寿命予測の信頼性が損なわれます。
加速係数の計算例
使用温度25℃（298 K）、加速試験温度85℃（358 K）、活性化エネルギー の場合で加速係数を計算してみます。
つまりこの条件では、85℃での試験1日が通常使用の約96日に相当します。
1,000時間（約42日）の試験を行えば、通常使用での約11年分の劣化を再現できる計算になります。
2条件の試験から活性化エネルギーを求める
加速係数を計算するには活性化エネルギー が必要ですが、この値も2つの温度条件での寿命から逆算できます。
温度 、
での寿命を
、
とすると、アレニウスの式から次の関係が導かれます。
例えば100℃（373 K）で1,000時間、125℃（398 K）で200時間の寿命が得られたとします。
このとき 、温度の逆数差は
となり、活性化エネルギーは次のように求まります。
このように複数条件で試験を行えば、その故障モード固有の活性化エネルギーが実測でき、信頼性の高い寿命予測につながります。
3. 10℃2倍則という経験則
アレニウスモデルを簡略化した経験則として、現場で広く知られているのが10℃2倍則です。
これは、温度が10℃上がると劣化速度が2倍になる（＝寿命が半分になる）という考え方です。
10℃2倍則とは
10℃2倍則は「10℃半減則」とも呼ばれ、温度が10℃下がるごとに寿命が2倍に延びると表現されることもあります。
複雑なアレニウスの式を使わずに、温度差から大まかな寿命比を見積もれるため、実務での目安として重宝されています。
例えば使用温度より30℃高い条件で試験すれば、劣化速度は 倍となり、加速係数は約8と見積もれます。
温度差を とすると、加速係数は近似的に次のように表せます。
活性化エネルギーとの対応
10℃2倍則は、室温付近において活性化エネルギーが の場合に近似的に成り立つ関係です。
つまり万能の法則ではなく、特定の活性化エネルギーを前提とした近似だという点を理解しておく必要があります。
活性化エネルギーが小さい故障モードでは温度を上げても寿命があまり縮まらず、逆に大きい故障モードでは2倍よりも急激に寿命が短くなります。
使う際の注意点
10℃2倍則はあくまで概算の道具であり、正式な寿命保証の根拠とするには不十分です。
製品の正式な寿命予測では、複数温度での試験により活性化エネルギーを実測し、アレニウスモデルで加速係数を算出するのが原則です。
10℃2倍則は試験条件の目星をつけたり、結果を大づかみに検算したりする「初動の道具」として使うのが適切な使い方といえます。
関連記事
4. 温度以外の加速モデル
加速試験の対象となる故障モードは温度劣化だけではありません。
湿度・電圧・温度サイクルなど、ストレスの種類に応じてさまざまな加速モデルが使い分けられます。
アイリングモデル（温度＋湿度）
温度と湿度が複合して劣化を引き起こす場合には、アレニウスモデルを拡張したアイリングモデルが用いられます。
温度項に加えて、相対湿度の影響を表す項を組み込むことで、高温高湿環境での寿命を評価できます。
電子部品の吸湿による絶縁劣化や、配線の腐食などは、温度と湿度の両方に依存するため、このモデルが適しています。
逆べき乗則（電圧・振動）
電圧や機械的振動などが支配的なストレスの場合には、逆べき乗則（Inverse Power Law）が用いられます。
寿命 が、加わるストレス
のべき乗に反比例するというモデルです。
ここで は定数、
はストレスの種類で決まる指数です。
コンデンサの電圧加速や、絶縁材料の寿命評価などで広く使われています。
例えば指数 の絶縁材料を、実使用の2倍の電圧で試験したとします。
このとき加速係数は となり、電圧を2倍にするだけで寿命評価を8分の1の時間に短縮できる計算になります。
べき指数 は材料や故障メカニズムによって大きく異なるため、温度加速における活性化エネルギーと同様に、複数のストレス水準で試験して実測することが重要です。
温度サイクル試験のモデル
温度の昇降を繰り返す温度サイクルでは、熱膨張差による繰返し応力ではんだ接合部などが疲労破壊します。
この場合の寿命は、温度差の振幅 に依存し、コフィン・マンソン則に基づくモデルで評価されます。
ここで は試験での温度振幅、
は実使用での温度振幅、
は材料に依存する指数です。
温度振幅を大きくするほど、少ないサイクル数で実使用の寿命を再現できます。

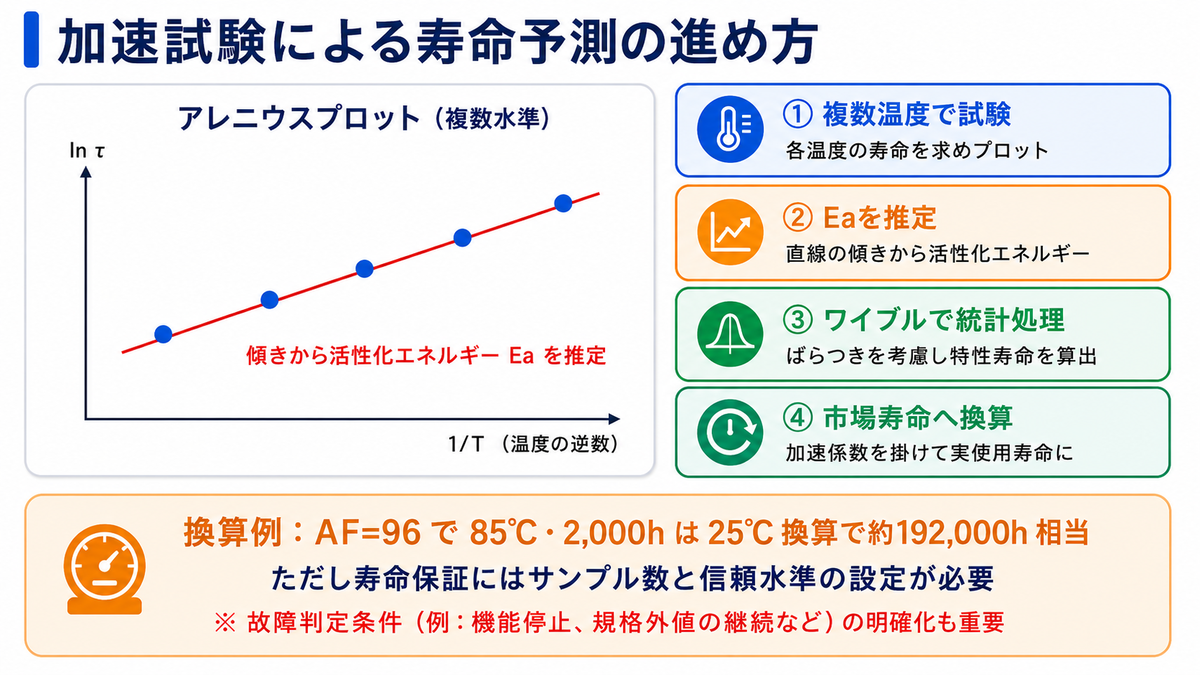

5. 加速試験による寿命予測の進め方
加速試験は、ただ試料を壊すだけでは意味がありません。
得られたデータから市場での寿命を正しく予測するには、決まった手順を踏む必要があります。
複数水準で試験し活性化エネルギーを推定
寿命予測の出発点は、複数の温度水準で加速試験を行うことです。
各温度での寿命を求め、横軸に絶対温度の逆数、縦軸に寿命の対数をとってプロットすると、アレニウスの式から直線関係が得られます。
このアレニウスプロットの直線の傾きから、その故障モード固有の活性化エネルギー を求めることができます。
1条件だけの試験では活性化エネルギーが分からないため、必ず複数水準で試験するのが鉄則です。
ワイブル解析との組み合わせ
各試験条件では、複数のサンプルがそれぞれ異なる時間で故障します。
このばらつきを統計的に扱うために、L10寿命のような考え方やワイブル分布による解析が併用されます。
ワイブル分布で各条件の特性寿命を求め、それをアレニウスプロットに乗せることで、ばらつきを考慮した精度の高い寿命予測が可能になります。
市場寿命への換算例
活性化エネルギーが求まれば、加速条件での試験結果を市場での寿命へ換算できます。
先の例（加速係数96）で、85℃の試験で2,000時間まで故障が出なかったとします。
このとき、通常使用（25℃）での寿命は 時間（約22年）以上と見積もれます。
このように加速係数を介して、短い試験時間から長期の寿命保証へとつなげるのが寿命予測の基本的な流れです。
6. 代表的な加速試験の種類
実際の現場では、目的に応じてさまざまな加速試験が規格化され、実施されています。
ここでは代表的な試験を紹介します。
高温動作試験・高温高湿試験
高温動作試験は、製品を高温環境で連続動作させ、温度による劣化を加速する最も基本的な試験です。
半導体ではこれをHTOL（High Temperature Operating Life）と呼び、信頼性評価の定番となっています。
高温高湿試験（THB：Temperature Humidity Bias）は、高温・高湿の環境下で電圧を印加し、吸湿や腐食による劣化を加速します。
85℃・85%RHの条件で行う「85/85試験」が広く知られています。
温度サイクル試験・熱衝撃試験
温度サイクル試験は、高温と低温を繰り返し与えて熱膨張差による疲労を加速する試験です。
はんだ接合部やはんだボールの信頼性評価に欠かせません。
熱衝撃試験は温度サイクルをさらに過酷にし、高温槽と低温槽の間を急速に移動させることで、より短時間で熱疲労を加速します。
HALTとHASS
HALT（Highly Accelerated Life Test）は、設計段階で温度や振動のストレスを段階的に強め、製品が壊れる限界を積極的に探る試験です。
寿命を測ることよりも、設計上の弱点をあぶり出すことを目的としています。
HASS（Highly Accelerated Stress Screen）は、HALTで得た知見を量産品の検査に応用し、初期不良を効率的に除去するスクリーニング手法です。
これらはバスタブ曲線の初期故障を短時間で取り除く役割を担います。
加速試験を支える主な規格
加速試験は、再現性と客観性を担保するために各種の規格に基づいて実施されます。
代表的なものを押さえておくと、試験条件の設定や結果の比較がしやすくなります。
環境試験全般の方法を定めた規格としては、国内のJIS C 60068シリーズ（国際規格IEC 60068に整合）があり、温度・湿度・温度サイクル・振動などの試験方法を網羅しています。
より過酷な不飽和加圧条件で行うHAST（高加速寿命試験）は、JIS C 60068-2-66として規格化されています。
半導体分野では米国のJESD22シリーズが標準で、高温高湿バイアス試験のJESD22-A101（85℃・85%RHの「85/85試験」）や、温度サイクルのJESD22-A104などが広く参照されます。
車載電子部品ではAEC-Q100（IC）やAEC-Q200（受動部品）、軍事・防衛用途ではMIL-STD-810が代表的な規格です。
関連記事
7. 加速試験の注意点と限界
加速試験は強力な手法ですが、使い方を誤ると誤った寿命予測につながります。
正しく活用するために押さえておくべき注意点を整理します。
故障モードを変えてはいけない
加速試験の最も重要な原則は、加速によって故障モードが変わってはならないことです。
ストレスを強めすぎると、実使用では起こらない別の故障（例えば材料の溶融や相変化）が発生してしまいます。
実使用とは異なる故障モードで壊れたデータをいくら集めても、市場寿命の予測には使えません。
試験後は破壊解析を行い、実使用と同じ故障モードで壊れているかを必ず確認する必要があります。
過度な加速のリスク
加速係数を大きくしたいあまり、ストレスを過度に強めるのは危険です。
温度を上げすぎれば前述のように故障モードが変わり、アレニウスモデルの前提が崩れてしまいます。
一般に、温度加速では故障モードが変化しない上限温度を見極め、その範囲内で複数水準を設定するのが安全です。
加速は「速さ」よりも「実使用との同等性」を優先すべきだといえます。
加速しにくい故障もある
すべての故障が加速試験で評価できるわけではない点にも注意が必要です。
温度や電圧で加速できるのは、化学反応や拡散のように物理・化学法則に従って進行する劣化が中心です。
一方で、想定外の異物混入による偶発的な故障や、ソフトウェアの不具合、人的な取り扱いミスに起因する故障などは、ストレスを強めても加速できません。
こうした故障に対しては、加速試験ではなく設計レビューや工程管理など、別のアプローチで対策する必要があります。
加速試験が有効なのはあくまで「ストレスに依存して進行する劣化」であり、その守備範囲を正しく見極めることが大切です。
実フィールドとの相関の確認
加速試験の予測精度は、最終的には市場での実際の故障データと照合して検証する必要があります。
予測と実績が乖離している場合は、活性化エネルギーの設定や加速モデルの選択を見直さなければなりません。
加速試験は、設計段階でのFMEAで抽出した故障モードを定量的に検証し、予防保全の周期設定にもつながる、信頼性設計の要となる手法です。
8. まとめ
本記事では、加速試験の考え方からアレニウスモデル、各種の加速モデル、寿命予測の進め方までを体系的に解説しました。
加速試験は、製品に厳しいストレスを加えて劣化を早め、短期間で寿命や信頼性を評価する手法です。
温度加速ではアレニウスの式 が基礎となり、加速係数は活性化エネルギーから計算できます。
10℃2倍則は便利な経験則ですが、活性化エネルギー を前提とした近似である点に注意が必要です。
温湿度にはアイリングモデル、電圧・振動には逆べき乗則、温度サイクルにはコフィン・マンソン則と、ストレスに応じてモデルを使い分けます。
そして何よりも、加速によって故障モードを変えないこと、複数水準で活性化エネルギーを実測すること、実フィールドと相関を取ることが、信頼できる寿命予測の鍵となります。
加速試験を正しく使いこなし、短い時間で確かな信頼性を作り込んでいきましょう。
