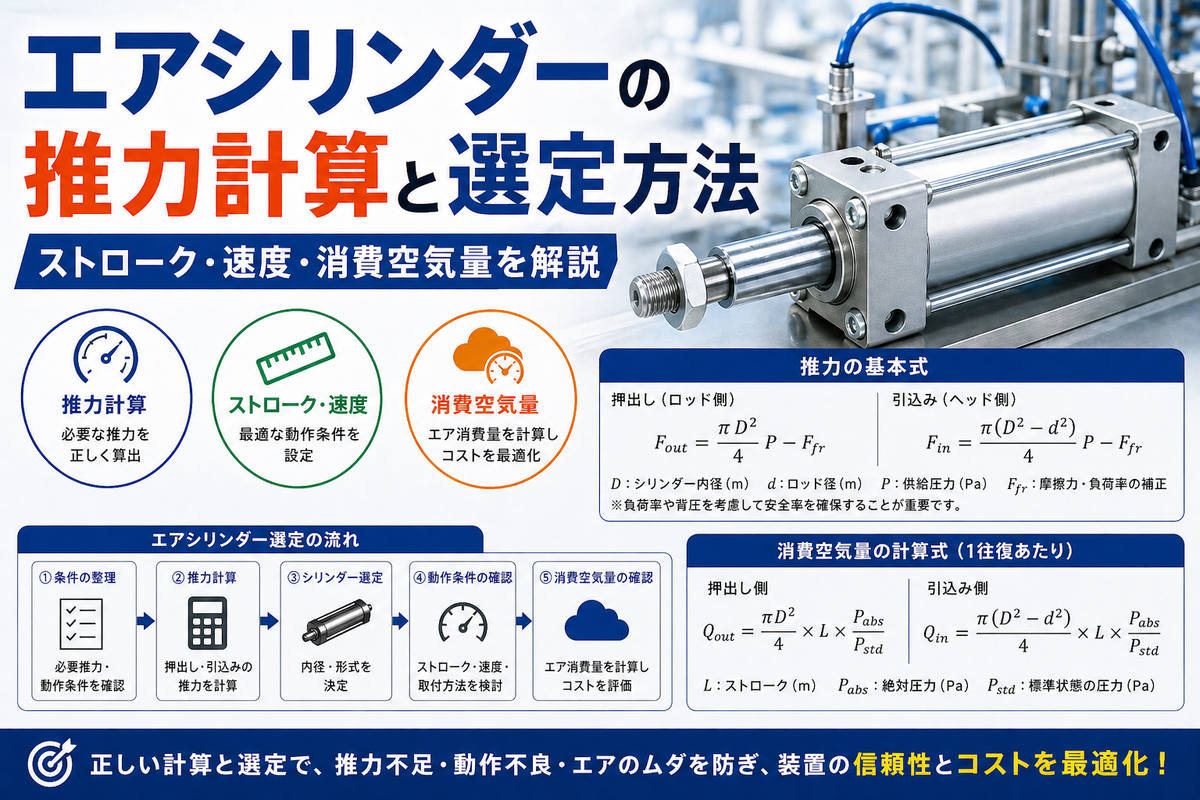

エアシリンダーの推力計算と選定方法｜ストローク・速度・消費空気量を解説

FA設備や自動化ラインで最も多く使われるアクチュエータが、空気圧で動作する「エアシリンダー」です。

搬送・クランプ・プレス・位置決めといった幅広い用途で採用され、省エネ性と応答性を両立できる点が大きな特徴といえます。

しかし、シリンダーの内径・ストローク・供給圧力を適切に選定しなければ、推力不足や動作不良、さらにはエア消費量の過剰といったトラブルを招きかねません。

特に負荷率や背圧の考慮は、実務で見落とされがちなポイントです。

設計段階で正しい計算式を理解しておくことで、装置の信頼性とランニングコストの両方を大きく改善できます。

本記事では、エアシリンダーの推力計算と選定方法について、ストローク・速度・消費空気量まで徹底解説します。

1. エアシリンダーの基本構造と動作原理
- 単動式と複動式の違い
- 取付形式とロッドタイプ
2. 推力計算の基本式｜押し出し力と引き込み力
3. 負荷率と安全係数の考え方
4. ストロークの選定と座屈の検討
5. ピストン速度と速度制御
6. 消費空気量の計算方法
7. 背圧と配管径の設計
8. シリンダー選定の実務ステップ
9. 計算例｜搬送ユニットの選定
10. 選定時の注意点とトラブル防止
まとめ

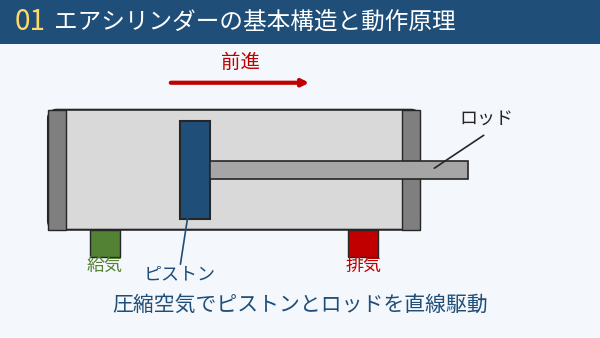

1. エアシリンダーの基本構造と動作原理

エアシリンダーは、圧縮空気の圧力を受圧面積に作用させてピストンを直線運動させる空気圧アクチュエータです。

内部構造はシンプルで、シリンダチューブ・ピストン・ピストンロッド・エンドカバー・シール類の5つで構成されます。

圧縮空気を一方のポートから供給し、反対側のポートから排気することで、ピストンが前進または後退する仕組みになっています。

単動式と複動式の違い

エアシリンダーは大きく「単動式」と「複動式」に分類されます。

単動式は片方のポートからのみ給気し、戻り動作はバネや自重で行う方式です。構造が簡単で、エア消費も半分以下に抑えられますが、バネ反力分だけ推力が低下します。

複動式は両方のポートに圧縮空気を供給する方式で、往路と復路の両方で任意の推力を発揮できます。FA設備では複動式が圧倒的に多く採用されています。

取付形式とロッドタイプ

取付形式には基本形（フート形）、フランジ形、クレビス形、トラニオン形などがあり、負荷の作用方向や揺動の有無によって選定します。

ロッドタイプも片ロッド・両ロッド・ガイド付きなど種類が豊富で、偏荷重や回転止めの要否から決定します。

instant.engineer

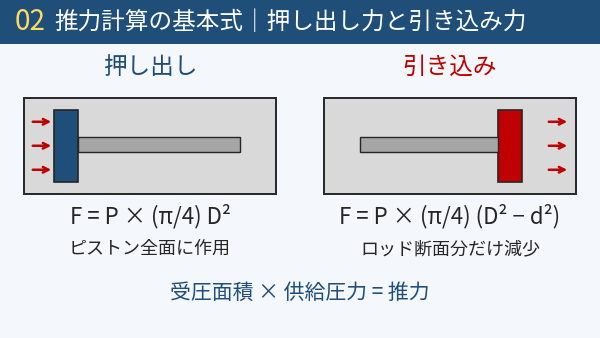

2. 推力計算の基本式｜押し出し力と引き込み力

エアシリンダーの理論推力は、受圧面積と供給圧力の積で求められます。

片ロッド複動シリンダーでは、押し出し側と引き込み側で受圧面積が異なるため、それぞれの推力を分けて計算する必要があります。

押し出し推力の計算式

押し出し（前進）時は、ピストン全面に圧力が作用します。

$F_{out} = P \times A_{out} = P \times \dfrac{\pi}{4} D^{2}$

ここで、 $F_{out}$ は押し出し推力 [N]、 $P$ は供給圧力 [MPa]、 $D$ はシリンダ内径 [mm] を表します。

圧力の単位に MPa、面積の単位に mm² を使えば、 $1\ \mathrm{MPa} = 1\ \mathrm{N/mm^{2}}$ なので、そのまま N で推力が得られる点が便利です。

引き込み推力の計算式

引き込み（後退）時は、ピストン面積からロッド断面積を差し引いた面積が受圧面となります。

$F_{in} = P \times A_{in} = P \times \dfrac{\pi}{4} (D^{2} - d^{2})$

ここで $d$ はピストンロッド径 [mm] です。

一般的にロッド径はシリンダ内径の約3～4割であり、引き込み推力は押し出し推力の70～90%程度になります。片ロッドシリンダーで「押す方向」に負荷を持たせる設計が多いのは、この推力差が理由です。

計算例：内径φ40、圧力0.5MPa

内径 $D=40\ \mathrm{mm}$ 、ロッド径 $d=16\ \mathrm{mm}$ 、供給圧力 $P=0.5\ \mathrm{MPa}$ の場合、押し出し推力は次のとおりです。

$F_{out} = 0.5 \times \dfrac{\pi}{4} \times 40^{2} \approx 628\ \mathrm{N}$

引き込み推力は、

$F_{in} = 0.5 \times \dfrac{\pi}{4} \times (40^{2} - 16^{2}) \approx 528\ \mathrm{N}$

となり、約100 N の差が生じます。

3. 負荷率と安全係数の考え方

カタログ上の理論推力をそのまま使ってシリンダーを選定すると、実際の動作では速度低下や停止不良が発生しやすくなります。

そこで、実務では「負荷率」という概念で余裕を持たせるのが一般的です。

負荷率の定義

負荷率 $\eta$ は、必要推力 $W$ と理論推力 $F_{th}$ の比として次のように定義されます。

$\eta = \dfrac{W}{F_{th}} \times 100\ [\%$ ]

この値が小さいほど余裕があり、動作が安定します。逆に100%に近づくほど、シール摩擦や背圧の影響で動作が不安定になります。

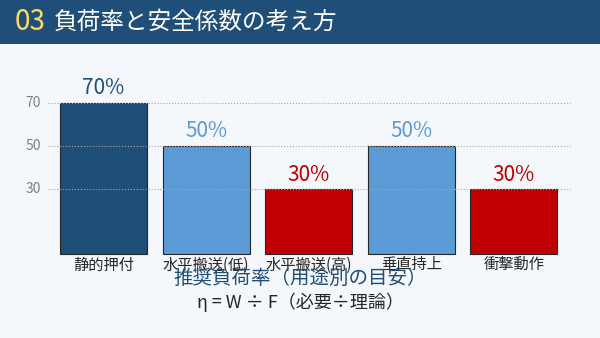

用途別の推奨負荷率

メーカーの設計マニュアルを参考に、代表的な推奨負荷率を整理します。

動作パターン	推奨負荷率	代表用途
静的な押付・クランプ	70%以下	治具クランプ、押え
水平搬送（低速）	50%以下	ワーク搬送、直線移動
水平搬送（高速）	30%以下	高速ピック&プレース
垂直持ち上げ	50%以下	リフタ、昇降機構
衝撃を伴う動作	30%以下	打刻、軽プレス

必要推力 $W$ が決まっているとき、理論推力は次式から逆算します。

$F_{th} \geq \dfrac{W}{\eta}$

計算例：30 kg ワークの水平搬送

摩擦係数 $\mu = 0.2$ 、ワーク質量 $m=30\ \mathrm{kg}$ のとき、必要な押し出し力は次のとおりです。

$W = \mu m g = 0.2 \times 30 \times 9.81 \approx 59\ \mathrm{N}$

高速搬送で負荷率30%以下とするなら、

$F_{th} \geq \dfrac{59}{0.3} \approx 197\ \mathrm{N}$

となり、0.5MPa 供給ならば内径φ25以上（理論推力約245 N）を選ぶのが妥当です。

4. ストロークの選定と座屈の検討

ストロークは、必要な移動距離に無効長や余裕代を加えて決定します。

長ストロークのシリンダーを選ぶときは、圧縮方向荷重による「座屈」にも注意が必要です。

ストローク決定の基本ルール

必要移動量に対して以下の余裕を見込みます。

両端での位置決め精度確保のため、前後に5～10 mm の余裕を取る
クッション範囲（一般に10～20 mm）を動作範囲に干渉させない
ワーク寸法のばらつきや治具の公差を考慮する

また、必要以上に長いストロークはデッドスペースとエア消費量の増加につながるため、実移動量＋α に留めるのが鉄則です。

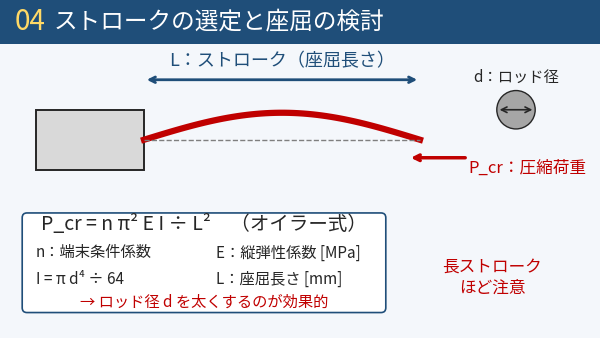

座屈計算（オイラーの式）

長ストロークのシリンダーでは、ロッドが圧縮方向の荷重を受けて座屈する恐れがあります。オイラーの座屈荷重は次式で求められます。

$P_{cr} = \dfrac{n \pi^{2} E I}{L^{2}}$

ここで $n$ は端末条件係数、 $E$ はロッド材料の縦弾性係数 [MPa]、 $I$ はロッド断面二次モーメント [mm⁴]、 $L$ は座屈長さ [mm] です。

実務ではメーカーが提示する「最大ストローク表」を参照し、必要推力が座屈荷重の1/2～1/4以下になるよう選定すれば安全です。

断面二次モーメントの計算

丸棒の断面二次モーメントは、

$I = \dfrac{\pi}{64} d^{4}$

で計算できます。座屈荷重はロッド径の4乗に比例するため、長ストロークでは一段太いロッドを選ぶのが効果的です。

instant.engineer

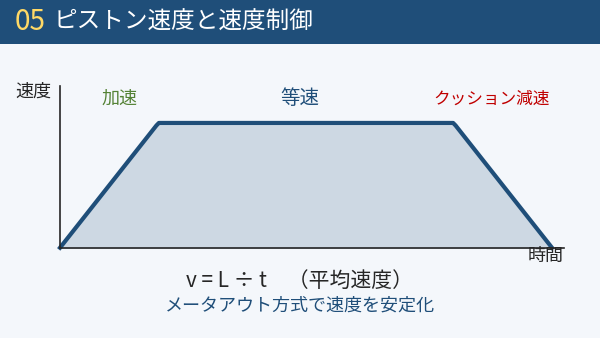

5. ピストン速度と速度制御

エアシリンダーの速度は、流入流量と排気流量のバランスで決まります。

実用上、ピストン速度は50～500 mm/s が一般的ですが、要求に応じてスピードコントローラ（スピコン）で調整します。

平均速度の計算

ピストンの平均速度は、ストロークと動作時間から求めます。

$v = \dfrac{L}{t}$

ここで $L$ はストローク [mm]、 $t$ は動作時間 [s] です。

ただし、実際の動作はクッション区間で減速するため、中央部での瞬間速度は平均速度の1.3～1.5倍程度になる点に注意します。

流量からの速度推定

供給流量 $Q_{in}$ [L/min(ANR)] が既知の場合、ピストン速度は受圧面積との関係で表せます。

$v = \dfrac{Q_{in}}{60 \times A} \times \dfrac{0.1013}{P + 0.1013}$

$Q_{in}$ は大気圧換算流量なので、受圧面に作用するときには圧縮比で補正する必要があります。

メータアウト制御が基本

エアシリンダーの速度制御は「メータアウト方式」が原則です。排気側を絞って背圧を保ち、負荷変動に対する速度安定性を確保します。

一方、メータイン方式は低速時にスティックスリップが発生しやすく、一般的な搬送・位置決め用途には向きません。ただし、垂直落下方向の動作で「自重落下を抑える」必要がある場合は、意図的にメータインを選ぶケースもあります。

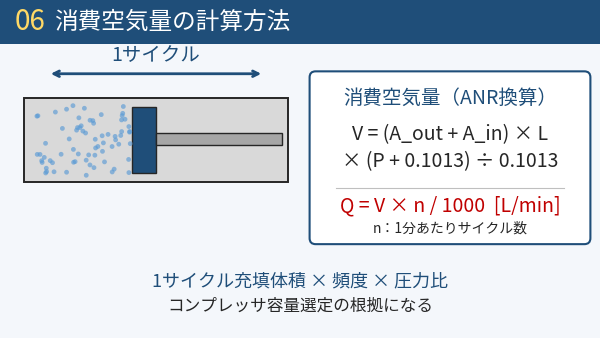

6. 消費空気量の計算方法

消費空気量の把握は、コンプレッサー容量の選定やランニングコスト試算に直結する重要テーマです。

エア漏れを除く正味の消費量は、シリンダー1サイクルあたりの充填体積を、動作頻度と圧力比で換算して求めます。

1サイクルあたりの消費空気量

複動シリンダー1往復あたりの消費空気量（ANR換算）は次式で計算します。

$V = (A_{out} + A_{in}) \times L \times \dfrac{P + 0.1013}{0.1013}$

$A_{out}$ [cm²]、 $A_{in}$ [cm²]、 $L$ [cm] とすれば、 $V$ は cm³（＝mL）単位の大気圧換算体積になります。

0.1013 MPa は大気圧で、 $P + 0.1013$ は絶対圧を表します。

単位時間あたりの消費量

毎分の動作回数を $n$ [サイクル/min] とすると、

$Q = V \times n \times 10^{-3}\ [\mathrm{L/min(ANR)}$ ]

と表せます。 $V$ が cm³ 単位なら、L に換算するために 10⁻³ を掛けます。

計算例：φ40×ストローク100、20サイクル/分

$D=40\ \mathrm{mm}$ 、 $d=16\ \mathrm{mm}$ 、 $L=100\ \mathrm{mm}$ 、 $P=0.5\ \mathrm{MPa}$ 、 $n=20\ \mathrm{cycle/min}$ のとき、

$A_{out} = \dfrac{\pi}{4} \times 4^{2} \approx 12.57\ \mathrm{cm^{2}}$

$A_{in} = \dfrac{\pi}{4} \times (4^{2} - 1.6^{2}) \approx 10.56\ \mathrm{cm^{2}}$

$V = (12.57 + 10.56) \times 10 \times \dfrac{0.5 + 0.1013}{0.1013} \approx 1373\ \mathrm{cm^{3}}$

$Q = 1373 \times 20 \times 10^{-3} \approx 27.5\ \mathrm{L/min(ANR)}$

この1本で毎分約27.5 L の圧縮空気を消費する計算になります。同型のシリンダーが10本あれば約275 L/min、装置全体では電磁弁や逃し弁の漏れを加味して1.2～1.5倍に見積もるのが安全です。

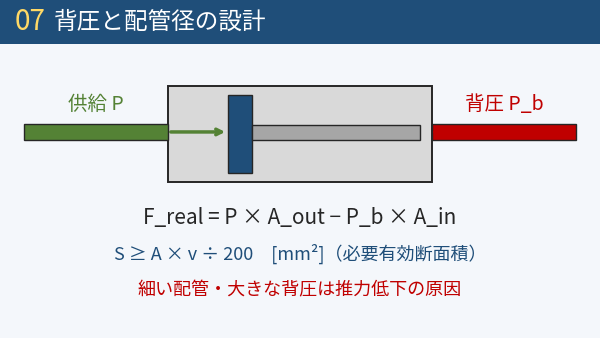

7. 背圧と配管径の設計

理論推力は得られても、実際の動作で「思ったほど力が出ない」「速度が伸びない」と感じるケースの多くは、背圧と配管径の設計不良が原因です。

背圧の影響

メータアウト制御では排気側に背圧が発生します。背圧 $P_{b}$ を考慮した実推力は、

$F_{real} = P \times A_{out} - P_{b} \times A_{in}$

となり、背圧が大きいほど実質推力は低下します。高速動作時には背圧が0.2～0.3 MPa に達することもあり、単純計算より20～40%推力が下がる場合があります。

配管径と Cv 値

電磁弁やスピコンの流量特性は Cv 値や有効断面積 S [mm²] で表されます。目安として、ピストン速度 $v$ [mm/s]、受圧面積 $A$ [mm²] から必要流量が決まり、有効断面積は次式で概算します。

$S \geq \dfrac{A \times v}{200}\ [\mathrm{mm^{2}}$ ]

この式はメーカー各社が提示している実務近似式で、供給圧0.5 MPa 前後を想定した簡便計算です。

配管・継手の圧力損失

配管が細すぎたり、継手が多すぎたりすると圧力損失が増え、シリンダーの動作圧は供給圧より低くなります。ベルヌーイの定理に基づく流量と圧力損失の関係は、配管設計の基礎知識として必ず押さえておきたいポイントです。

instant.engineer

8. シリンダー選定の実務ステップ

ここまでの内容を踏まえ、実務でのシリンダー選定手順を整理します。

ステップ1｜必要推力の算出

まず、搬送・クランプ・押し付けといった動作から必要推力 $W$ を求めます。水平搬送なら摩擦力、垂直なら重量、クランプなら要求把持力が出発点となります。

ステップ2｜負荷率から理論推力を逆算

動作パターンに応じた負荷率 $\eta$ を選び、

$F_{th} \geq \dfrac{W}{\eta}$

から必要な理論推力を計算します。

ステップ3｜内径の決定

供給圧力 $P$ と $F_{th}$ から、

$D \geq \sqrt{\dfrac{4 F_{th}}{\pi P}}$

で必要内径を算出し、標準ラインナップから1サイズ上を選定します。

ステップ4｜ストロークと取付形式の選定

必要移動量に余裕代を加え、座屈荷重・取付スペースとの整合を確認します。横荷重が大きい場合はガイド付きシリンダーを選びます。

ステップ5｜速度・消費空気量の検証

ピストン速度、消費空気量、コンプレッサー容量を見積もり、背圧や配管径の妥当性を検証します。必要に応じて速度制御弁や大口径電磁弁を追加します。

ステップ6｜クッションとセンサ選定

高速動作ではクッション性能が重要です。標準クッション・エアクッション・外部ショックアブソーバの要否を衝突エネルギーから判断します。位置検出用のオートスイッチ（磁気近接センサ）もあわせて決定します。

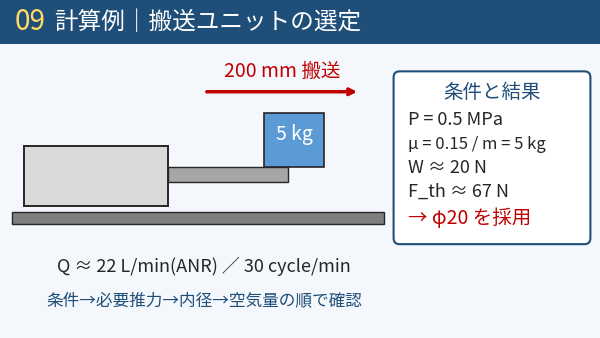

9. 計算例｜搬送ユニットの選定

具体例として、水平搬送ユニットの選定フローを示します。

条件

ワーク質量： $m = 5\ \mathrm{kg}$
摩擦係数： $\mu = 0.15$
移動距離：200 mm
動作時間：0.4 s（往路）
サイクル：30 cycle/min
供給圧力：0.5 MPa

必要推力

$W = \mu m g = 0.15 \times 5 \times 9.81 \approx 7.4\ \mathrm{N}$

搬送加速度 $a = \dfrac{2L}{t^{2}} = \dfrac{2 \times 0.2}{0.4^{2}} = 2.5\ \mathrm{m/s^{2}}$ 、慣性力は $F_{a} = ma = 5 \times 2.5 = 12.5\ \mathrm{N}$ 。

よって実働時の合計必要推力は $W + F_{a} \approx 20\ \mathrm{N}$ となります。

理論推力

高速搬送のため負荷率30%とすれば、

$F_{th} \geq \dfrac{20}{0.3} \approx 67\ \mathrm{N}$

内径

$D \geq \sqrt{\dfrac{4 \times 67}{\pi \times 0.5}} \approx 13\ \mathrm{mm}$

標準ラインナップから φ16 または φ20 を選定します。ここでは φ20、ロッド径φ8 を採用します。

消費空気量

$A_{out} = \dfrac{\pi}{4} \times 2^{2} \approx 3.14\ \mathrm{cm^{2}}$ 、 $A_{in} \approx 2.64\ \mathrm{cm^{2}}$ 、ストローク210 mm（余裕込み）。

$V = (3.14 + 2.64) \times 21 \times \dfrac{0.5 + 0.1013}{0.1013} \approx 720\ \mathrm{cm^{3}}$

$Q = 720 \times 30 \times 10^{-3} \approx 22\ \mathrm{L/min(ANR)}$

ユニットを4台並列運用する場合は約88 L/min、漏れ込みで余裕を見て 120 L/min 程度の供給能力が必要になると判断できます。

instant.engineer

10. 選定時の注意点とトラブル防止

最後に、現場でよくあるトラブルと防止策を整理します。

推力不足の原因

推力不足の多くは、供給圧力の低下、背圧の過大、エア漏れ、シリンダー径の選定不良のいずれかが原因です。空気圧回路図を遡って、レギュレータ出口・電磁弁入口・シリンダー入口それぞれの圧力を実測するのが最も確実な切り分け方法です。

速度のばらつき

速度のばらつきは、負荷変動・スピコン設定・潤滑不足・電磁弁の応答遅れなどで発生します。特にメータイン制御のままになっているケースは意外に多く、メータアウトに改めるだけで改善する場合があります。

ロッド折損とガイド摩耗

偏荷重・横荷重はロッド折損やブッシュ摩耗の大きな原因です。許容横荷重を超える場合は、ガイド付きシリンダーやリニアガイドによる荷重支持を組み合わせます。アクチュエータ単体に負荷を集中させない発想が重要です。

省エネ設計の視点

消費空気量の削減は、装置ライフサイクルコストに直結します。具体策としては、不要なストロークを減らす、低圧駆動（0.3 MPa 程度）を検討する、ブースターレギュレータの採用、リーク検査の定常化などが挙げられます。

まとめ

本記事では、エアシリンダーの推力計算と選定方法を、基本式から消費空気量の見積もりまで体系的に解説しました。

ポイントを整理すると、推力は受圧面積と圧力の積で求め、片ロッドでは押し出しと引き込みに差があること、実務では負荷率による余裕を持たせること、ストローク・速度・消費空気量を一体で検討することが重要です。

また、背圧や配管径といった動的要因まで踏み込むことで、カタログ値と実動作のギャップを小さくできます。

本記事の計算フローを活用し、装置の信頼性とランニングコストの両立に役立てていただければ幸いです。
