アルマイトとは？硬質アルマイトと処理工程

柔らかいアルミの表面を、鉄に迫る硬さと鮮やかな色に変えるのがアルマイト、正式には陽極酸化処理と呼ばれる加工です。

アルマイトはアルミの表面そのものを酸化アルミニウムの皮膜に変え、硬さ・耐食性・絶縁性・装飾性を一度に与えます。

めっきと混同されがちですが、皮膜が母材から育つ点で本質的に異なります。

一方で、膜厚に応じて寸法が変わり、設計や封孔処理を誤ると不良につながります。

本記事では、処理工程、皮膜構造、種類ごとの膜厚と硬度、硬質アルマイト、寸法変化の計算まで具体的に解説します。

1. アルマイトとは何か

アルミを陽極にして酸化させる処理

アルマイトとは、アルミニウムを陽極として電解液中で通電し、表面に酸化皮膜を作る処理です。

陽極側でアルミがイオン化し、酸素と結びついて酸化アルミニウムの層が成長します。

この酸化アルミニウムは、ルビーやサファイアと同じ成分で、セラミックに近い硬さを持ちます。

柔らかい素地のアルミの表面だけを、硬く化学的に安定な層へ変えるのがアルマイトです。

英語ではアノダイズと呼ばれ、図面では陽極酸化処理と記載されることもあります。

めっきとの本質的な違い

めっきは母材の上に別の金属を析出させて積み上げるのに対し、アルマイトは母材自身を皮膜に変えます。

そのため皮膜は母材と一体で、めっきのように界面から剥離する心配が少なくなります。

さらに皮膜は、約半分が母材の内側へ食い込み、残り半分が外側へ盛り上がる形で成長します。

この成長の仕方が、後述する寸法変化の計算の根拠になります。

めっきの密着のメカニズムは、めっき剥がれの原因と対策と比べると違いが鮮明になります。

処理できるのはアルミ系に限られる

アルマイトは、アルミニウムやアルミ合金にしか行えない処理です。

鉄、銅、ステンレスには適用できず、これらには別の表面処理を選びます。

同じ陽極酸化の原理はチタンやマグネシウムにも応用されますが、通常アルマイトといえばアルミ用を指します。

母材がアルミであることが、アルマイトを検討する大前提になります。

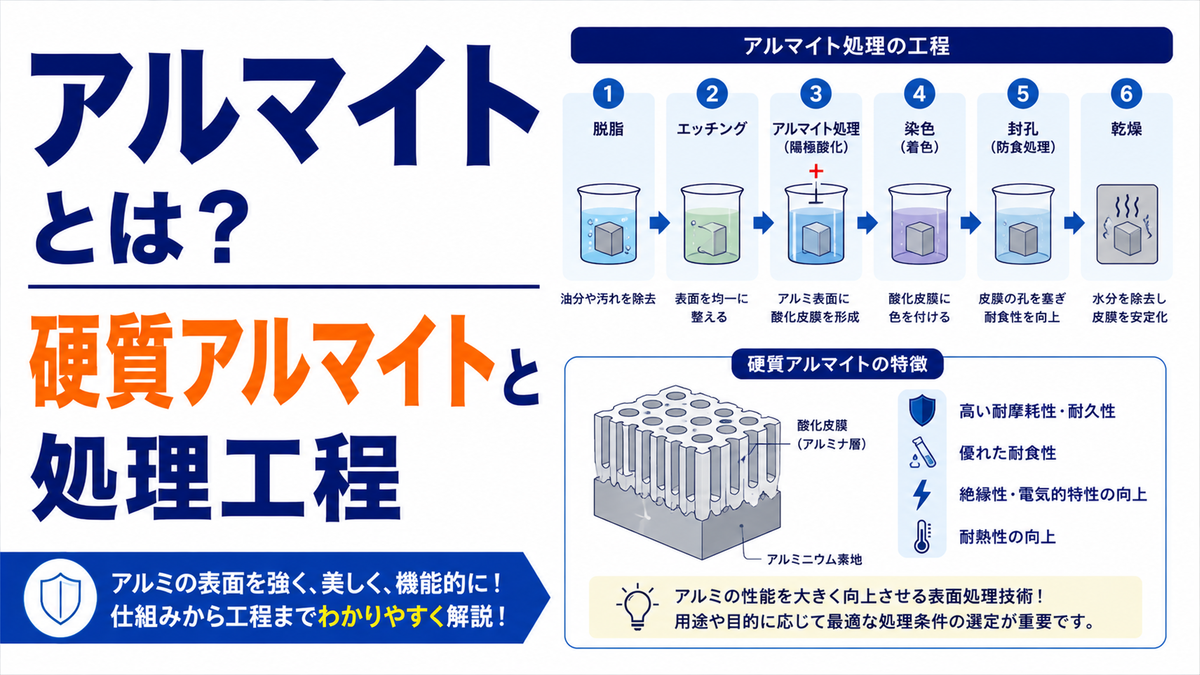

2. アルマイトの処理工程

アルマイトは、前処理から封孔処理まで複数の槽を順に通して仕上げます。

各工程の精度が、最終的な皮膜の品質をそのまま左右します。

工程	内容	目的・要点
脱脂	アルカリや溶剤で油分を除去	油膜が残ると未着やムラの原因
エッチング	アルカリで表面を薄く溶かす	自然酸化膜や微細な傷を除去
スマット除去	酸で黒い残渣を洗浄	合金成分の残りを清浄化
陽極酸化	電解液中で通電し皮膜形成	電流密度・時間・温度で膜厚が決まる
着色	染料や金属塩を多孔質に吸着	必要時のみ、装飾・識別用
封孔	沸騰水や金属塩で孔を閉じる	耐食性と色落ち防止を確保

前処理が仕上がりの大半を決める

脱脂、エッチング、スマット除去という前処理の精度が、皮膜の均一性をほぼ決めてしまいます。

エッチングでは水酸化ナトリウムなどのアルカリで素地を数μm溶かし、自然酸化膜や微細な傷を取り除きます。

このとき合金成分が黒い残渣（スマット）として残るため、硝酸などの酸で洗い流して清浄な面を出します。

とくに油分が残ると、その部分だけ皮膜が付かない未着という欠陥になり、外観を重視する部品では化学研磨で下地を平滑に整えてから処理します。

下地を整える研磨は化学研磨と電解研磨が参考になり、各工程の間には必ず水洗を挟んで前の薬品を次の槽へ持ち込まないようにします。

陽極酸化で膜厚をコントロールする

膜厚は、流した電気量、つまり電流密度と通電時間の積にほぼ比例して厚くなります。

普通アルマイトは硫酸浴で電流密度1A/dm²前後、電圧10〜20Vほどの条件で処理するのが一般的です。

電解液の温度が高いと生成した皮膜が溶解しやすく、軟らかく多孔質になりがちです。

逆に温度を0℃前後まで下げると緻密で硬い皮膜が得られ、これが硬質アルマイトの原理になります。

目的の膜厚と硬さに合わせて電流・時間・温度を組み合わせて管理できるのが、陽極酸化の柔軟さです。

封孔処理とラック跡

陽極酸化直後の皮膜は、表面に対して垂直な無数の縦孔が開いた多孔質の状態です。

95℃以上の沸騰水に浸すと酸化アルミニウムが水和して膨らみ、孔がふさがって耐食性が上がります。

封孔時間は膜厚1μmあたり数分が目安で、酢酸ニッケルなどの金属塩を使う方法は着色品の色落ち防止も兼ねます。

通電のために挟むラックの接点部分には皮膜が付かないため、跡が残る位置を事前に相談します。

外観や機能上重要な面に接点跡を残さないよう、治具の当て方まで含めて打ち合わせる配慮が必要です。

封孔処理の種類

封孔処理には、いくつかの方式があります。

沸騰水に浸す水和封孔は、酸化アルミニウムを水と反応させてベーマイトに変え、膨らませて孔を閉じます。

酢酸ニッケルなどの金属塩を使う封孔は、孔の中に金属塩を析出させて閉じる方式です。

加熱を抑えた常温封孔はフッ化ニッケルなどを使い、エネルギーや熱変形を抑えたい場合に選ばれます。

方式によって耐食性やコスト、処理温度が変わり、着色品では封孔が色落ち防止も兼ねるため確実に行います。

膜厚測定と耐食性の評価

アルマイトの品質管理では、膜厚の測定が基本になります。

下地のアルミが導電性なので、渦電流式の膜厚計を使えば皮膜を壊さずに膜厚を測定できます。

耐食性は塩水を連続して吹き付ける塩水噴霧試験で評価し、より厳しい評価では酢酸を加えたキャス試験も使われます。

着色品では退色の有無、絶縁が必要な部品では耐電圧を測定して性能を確認します。

要求に応じて、膜厚・耐食・絶縁・外観の検査項目を組み合わせて品質を保証します。

電解中の発熱と液の管理

陽極酸化では電流を流す際にジュール熱が発生し、放置すると電解液の温度が上がります。

液温が上がると生成した皮膜が溶けやすくなり、軟らかく多孔質な皮膜になってしまいます。

そのため、冷却装置と撹拌で液温を一定に保つことが、安定した膜質の前提になります。

とくに0℃前後を保つ硬質アルマイトでは、強力な冷却と撹拌が欠かせません。

液温・濃度・電流を一定に管理することが、ばらつきのない皮膜につながります。

3. アルマイト皮膜の構造と特性

多孔質層とバリア層の二層構造

アルマイト皮膜は、母材に接する厚さ数十nmの緻密なバリア層と、その上の多孔質層の二層からなります。

多孔質層には規則正しく並んだ無数の縦孔があり、ここに染料を吸わせることで着色が可能になります。

つまり多孔質であることは、染色を可能にする利点であると同時に、封孔が必要な理由でもあります。

バリア層が絶縁と密着を担い、多孔質層を封孔で閉じて初めて塩水や湿気に対する耐食性が確保されます。

この二層構造を理解すると、着色と封孔がセットで語られる理由が分かります。

硬さは種類で大きく変わる

未処理のアルミ素地はビッカース硬さでHv45〜100程度と軟らかい金属です。

一般的な硫酸アルマイトの硬さはHv200〜300程度で、素地の数倍に硬くなります。

硬質アルマイトでは、低温浴で緻密に成長させることでHv400以上に達します。

これは焼入れ鋼に匹敵する硬さで、素地が軟らかくても表面だけを硬くできるため、摺動部や摩耗部に有効です。

素地の硬さとの差が大きいので、この硬さの違いが種類を選ぶ際の重要な指標になります。

電気を通さない絶縁性

酸化アルミニウムは絶縁体であり、アルマイト皮膜は電気を通しにくい性質を持ちます。

耐電圧はおおよそ膜厚に比例し、十分な膜厚があれば数百ボルトに耐える絶縁層になります。

そのため、絶縁を目的とする場合は必要な耐電圧から膜厚を逆算して指定します。

アルミの高い放熱性や軽さを保ちながら表面を絶縁できる点が、ヒートシンクなどの電子機器で重宝されます。

ただしエッジや薄膜部は絶縁が弱く、封孔の水和層も耐圧を下げるため、設計では余裕を見込みます。

摩擦と潤滑を高める含浸処理

硬質アルマイトの多孔質層に、フッ素樹脂（PTFE）を含浸させて潤滑性を高める処理があります。

孔に入り込んだPTFEが表面に薄い潤滑層をつくり、摩擦係数を下げて焼き付きを防ぎます。

硬い酸化皮膜の耐摩耗性と、PTFEの低摩擦・離型性を一度に得られるのが利点です。

無給油で動かしたい摺動部や、樹脂・ゴムの成形金型の離型改善に使われます。

硬さと滑りやすさを両立できるため、給油しにくい可動部でとくに価値を発揮します。

耐食性は封孔と環境で決まる

アルミは本来、空気中で薄い自然酸化膜を作って自らを守る金属です。

アルマイトは、この酸化膜を人工的に厚く緻密に作り、封孔で仕上げた処理といえます。

自然の防食メカニズムは、酸化皮膜による防食で詳しく解説しています。

ただし強アルカリ環境では酸化アルミニウム自体が侵されるため、用途には注意が必要です。

関連記事

instant.engineer

4. アルマイトの種類と膜厚

アルマイトは、電解液と条件によって性質の異なる種類に分かれます。

目的が装飾か、硬さか、絶縁か、接着下地かで選ぶ種類が変わります。

種類	電解液	膜厚の目安	特徴	主な用途
硫酸	硫酸	5〜25μm	白〜灰色で最も一般的、着色しやすい	建材、家電、一般部品
シュウ酸	シュウ酸	5〜60μm	黄味を帯び耐摩耗・耐食に優れる	耐久部品、摺動部
クロム酸	クロム酸	0.5〜3μm	極薄で寸法変化が小さく接着性が高い	航空機部品、接着下地
硬質	低温の硫酸など	25〜50μm	厚くHv400以上の硬い皮膜	摺動部、金型、油圧部品
カラー	硫酸＋着色	10〜20μm	多彩な色に発色できる	装飾、識別、意匠部品

硫酸とシュウ酸の使い分け

硫酸アルマイトは白から灰色で着色もしやすく、コストと品質のバランスが良い最も一般的な種類です。

建材のサッシや家電の筐体など、装飾と防食を兼ねる量産部品の多くは硫酸アルマイトで仕上げます。

シュウ酸アルマイトは黄味を帯び、微細クラックが少なく耐摩耗・耐アルカリ性に優れます。

シュウ酸浴は硫酸浴より厚く硬めの皮膜が得られ、5〜60μmと膜厚の範囲も広いのが特徴です。

処理コストは硫酸より高いため、一般部品は硫酸、過酷な摺動部はシュウ酸や硬質、と用途で選び分けるのが基本です。

クロム酸アルマイトと接着下地

クロム酸アルマイトは0.5〜3μmと極薄で、寸法変化がほとんどなく疲労強度も下げにくい皮膜です。

多孔質の表面が塗料や接着剤の食いつきを良くするため、繰り返し荷重のかかる航空機部品の接着下地に使われます。

耐食性と接着性に優れる一方、6価クロムを使うため環境規制の関係で適用が限られる場面もあります。

このようにアルマイトは、最終仕上げだけでなく塗装や接着の前処理としても機能します。

カラーアルマイトの発色

カラーアルマイトは、封孔前の多孔質層に染料や金属塩を吸着させて着色します。

表面に塗るのではなく孔の内部に色を取り込むため、塗装より剥がれにくく深みのある発色になります。

スマートフォンやノートパソコンの筐体、反射を抑えたいカメラの鏡筒や光学機器に使われます。

色は染料の種類と吸着時間で調整し、着色後は封孔を確実に行って色の定着と耐食性を両立させます。

意匠と耐久性、防食を一度に与えられる点が、カラーアルマイトの強みです。

染料着色と電解着色

カラーアルマイトの着色には、大きく2つの方式があります。

染料着色は多孔質の孔に有機染料を吸わせる方式で、赤や青など鮮やかで自由度の高い色が得られます。

電解着色は孔の底にニッケルやスズなどの金属を電解で析出させる方式で、耐光性や耐候性に優れます。

金属の量で薄いブロンズから黒まで出せるため、屋外で長く使う建材には退色しにくい電解着色が向きます。

鮮やかさ重視なら染料、耐候性重視なら電解と、求める色合いと耐久性に応じて方式を選び分けます。

5. 硬質アルマイト

低温浴で厚く硬い皮膜を作る

硬質アルマイトは、電解液を0℃前後の低温に保ち、普通アルマイトの2〜5倍の電流密度で処理する方法です。

低温にするのは、生成した皮膜が電解液に再び溶けるのを抑え、緻密で硬い層を厚く成長させるためです。

膜厚は25〜50μm程度、硬さはHv400以上に達し、焼入れ鋼を上回ることもあります。

この硬さと厚さが、摩耗の激しい部品の寿命を大きく延ばします。

低温維持に冷却設備が要りコストも上がるため、通常のアルマイトとは目的も電解条件も明確に異なります。

項目	一般的なアルマイト	硬質アルマイト
膜厚	5〜25μm	25〜50μm
硬さ	Hv200〜300	Hv400以上
電解液温度	常温に近い	0℃前後の低温
主目的	耐食・装飾・絶縁	耐摩耗・耐久

代表的な適用部品

硬質アルマイトは、油圧シリンダーのロッドやピストンなど、繰り返し摺動する部品に使われます。

樹脂やゴムの成形金型にも、耐摩耗性に加えて成形品の離型性を高める狙いで適用されます。

搬送装置のガイドやローラーなど、接触摩耗のある部品の長寿命化にも有効です。

鋼の部品をアルミ化して硬質アルマイトを施せば、可動部の慣性を減らして装置を高速化しつつ表面の耐久性を保てます。

軽量化が効く可動部ほど、硬質アルマイトの価値が生きます。

摺動用途では封孔をしないこともある

封孔処理は孔を水和層で塞ぐため耐食性を高める一方、その水和層が表面をやや軟らかくする側面があります。

そのため、耐摩耗を最優先する硬質アルマイトでは、硬さを保つためあえて封孔を省く場合があります。

逆に屋外や腐食環境で使う部品では、孔から腐食が進まないよう確実な封孔が必要です。

耐摩耗と耐食のどちらを優先するかで、封孔の要否を判断します。

用途を業者に伝え、封孔の有無まで含めて仕様を決めることが重要です。

6. 寸法変化と設計上の注意

膜厚から寸法変化を計算する

アルマイト皮膜は、約半分が母材の内側へ、約半分が外側へ成長します。

たとえば膜厚30μmなら、外側への成長は片側およそ15μmです。

円筒の外径では両側に約15μmずつ増えるため、直径は約30μm、つまり膜厚相当だけ大きくなります。

穴の内径では逆に、直径が約30μm小さくなります。

硬質アルマイトのように膜が厚いほど、この変化は無視できません。

公差・ねじ・エッジへの配慮

精密公差の部品では、皮膜が成長する分を見込んで、処理後の寸法から加工寸法を逆算します。

ねじ部やはめあい部は膜厚分のクリアランスを見込まないと、ゲージが通らず組み付け不良になります。

鋭いエッジは皮膜が薄く割れやすいため、わずかでも面取りをしておくのが安全です。

導通や基準面を残したい箇所は、マスキングで皮膜を付けない範囲を図面で明確に指定します。

これらの配慮を図面段階で織り込むことが、処理後の手戻りを防ぎます。

マスキングで部分的に処理する

ねじ穴の内側や基準面、通電部など、皮膜を付けたくない箇所はマスキングで保護します。

専用のマスキングテープや塗料、ゴム栓などで覆い、その部分だけ素地のまま残します。

絶縁皮膜のアルマイトでは、アースを取る面を意図的に未処理にすることがよくあります。

マスキングの範囲や精度で工数とコストが変わるため、必要な箇所に絞るのが基本です。

どこを処理し、どこを残すかを図面で明確に指示することが、仕上がりのずれを防ぎます。

分野別の活用例

機械分野では、搬送装置のフレームや治具、摺動部品に使われます。

硬質アルマイトを使えば、可動部をアルミ化して慣性を減らし、装置を高速化できます。

電気分野では、ヒートシンクやシャーシで放熱性を保ちつつ表面を絶縁し、絶縁ワッシャなどにも応用されます。

建材のサッシや家電、フライパンなどの調理器具では、カラーアルマイトや硬質皮膜で意匠性と耐久性を両立します。

同じアルマイトでも、機械は耐摩耗、電気は絶縁、建材は意匠と、分野ごとに重視する特性が異なります。

再処理は剥離してから行う

アルマイトは絶縁性の皮膜のため、いったん付いた皮膜の上に重ねて処理できません。

不良が出た場合は、クロム酸やリン酸などの薬品で皮膜を剥離してから再処理します。

剥離の際に母材の表面もわずかに溶けるため、繰り返すと寸法が小さくなることがあります。

重要な公差部品では、再処理による寸法変化や素地のダメージも考慮しておきます。

一度で確実に仕上げることが、結果的にコストと品質を守ることにつながります。

合金種による仕上がりの差

アルミ合金は、含まれる成分によって皮膜の色や均一性が変わります。

マグネシウム系の5000番台や、マグネシウムとシリコンの6000番台は比較的きれいな皮膜が得られます。

一方、シリコンや銅を多く含む合金は皮膜が黒ずんだりムラが出やすく、とくにダイカスト材はこの傾向が強くなります。

ダイカストの特性は、ダイカストの製造工程と材料で確認できます。

外観が重要な場合は、合金種を事前に処理業者へ伝えることが欠かせません。

7. アルマイトの不良と他処理との比較

アルマイトの不良は、原因を知っておくと設計や発注の段階で防げます。

代表的な不良と原因を整理します。

不良	症状	主な原因
白ボケ・粉吹き	表面が白く曇る、粉が付く	封孔不良、電解液や水質の汚染
焼け	部分的に焦げたように変色	電流過大による局所発熱
未着	皮膜が付かない箇所がある	脱脂不良、通電不良、ラック接点
クラック	皮膜に割れが入る	母材との熱膨張差、過剰な膜厚

クラックは熱膨張差で生じる

アルミの熱膨張係数は酸化アルミ皮膜のおよそ5倍と大きく、温度が上がると硬い皮膜に引張応力がかかります。

素地の伸びに皮膜が追従できず、一般に100℃を超える温度差からクラックが入りやすくなります。

高温で使う部品や、内部応力の大きい厚い硬質皮膜ほどクラックのリスクが高まります。

使用温度が高い用途では、膜厚を抑えたり封孔条件を見直すなどの配慮が必要です。

クラックは耐食性の低下にもつながるため、使用温度と膜厚の関係を設計で見込んでおきます。

めっき・塗装・化成処理との比較

アルマイトはアルミ専用ですが、目的によっては他の表面処理が適することもあります。

処理	特徴	向く場面
アルマイト	母材を酸化、硬く絶縁性あり	アルミの耐摩耗・絶縁・装飾
化成処理	極薄で導通を残せる	導電が必要、塗装下地
粉体塗装	厚い樹脂塗膜で耐候性が高い	屋外、厚膜の意匠
溶射	非常に厚い機能皮膜	大きな耐摩耗・補修

導通を残すなら化成処理を選ぶ

アルマイトは絶縁性が高いため、電気的な接地やアースが必要な部品には不向きな場合があります。

その場合は、薬品に浸すだけで導電性の薄い皮膜を作る化成処理（クロメートなど）が選択肢になります。

化成処理は導通を残せるうえ、膜厚が1μm未満で寸法変化もほとんどありません。

厚い樹脂塗膜が必要なら、粉体塗装との比較も有効です。

異種金属が接触する設計では、ガルバニック腐食にも注意します。

8. まとめ

アルマイトとは、アルミを陽極にして酸化させ、硬い酸化皮膜を母材から育てる表面処理です。

皮膜は約半分が内側、半分が外側へ成長するため、直径は膜厚相当だけ変化します。

硬さは一般的な硫酸アルマイトでHv200〜300、硬質アルマイトでは0℃前後の低温浴によりHv400以上に達します。

種類は硫酸・シュウ酸・クロム酸・硬質・カラーがあり、膜厚と目的で選び分けます。

多孔質層は着色を可能にする一方、封孔で孔を閉じて初めて耐食性が確保されます。

不良の白ボケは封孔・液管理、焼けは電流過大、クラックは熱膨張差が主因です。

導通が必要なら化成処理、というように、用途に応じて他処理と使い分けます。

膜厚による寸法変化と合金種の差を設計に織り込めば、アルマイトを確実に活かせます。
