ブラスト加工とは？種類と研磨材（メディア）の選び方

鋳物の黒皮を剥がしたい、塗装前の下地を均一に整えたい、ステンレス部品に高級感のある梨地仕上げを施したい。

こうした表面処理の要求に、一つの加工法が幅広く応えています。

それがブラスト加工です。

研磨材（メディア）と呼ばれる微小な粒子を高速で金属表面にぶつけることで、清浄化・粗面化・改質といった多様な効果を同時に得ることができます。

メディアの材質や投射条件を変えるだけで仕上がりを大きくコントロールできる点が最大の特徴です。

自動車部品から航空機構造材、医療機器まで、産業の最前線で品質と耐久性を支えている加工法でもあります。

本記事では、ブラスト加工の基本原理から種類、研磨材の選び方、金属・ステンレスへの適用方法、トラブル対策までを解説します。

1. ブラスト加工とは
2. ブラスト加工の種類と投射方式
3. 研磨材（メディア）の種類と選び方
4. ブラスト加工の主な用途と効果
5. ブラスト加工の条件設定と表面粗さ
6. 金属・ステンレスへのブラスト処理
7. ブラスト加工のメリット・デメリットとトラブル対策
8. まとめ

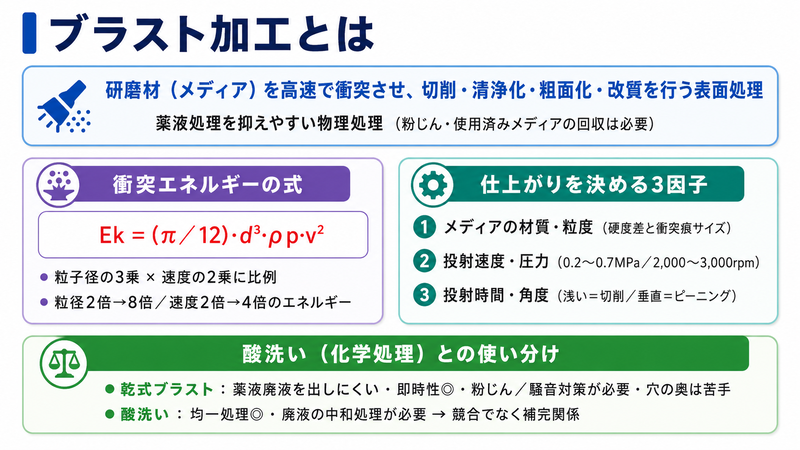

1. ブラスト加工とは

ブラスト加工の基本定義

ブラスト加工とは、研磨材（メディア）と呼ばれる微小な粒子を被加工物の表面に高速で衝突させ、表面の切削・清浄化・粗面化・改質などを行う表面処理技術の総称です。

英語では「Blasting」と呼ばれ、「blast（爆風）」が示すとおり粒子を勢いよく吹き付けるイメージが加工の本質を表しています。

被加工物に対して物理的な力を直接作用させるため、化学薬品を使う必要がなく、環境負荷が低い点が大きな特徴です。

ブラスト加工の歴史は古く、19世紀後半にアメリカで砂（サンド）を用いた表面処理として開発されたのが始まりとされています。
当初は「サンドブラスト」と呼ばれていましたが、現在では砂以外にも多種多様なメディアが使用されるため、総称として「ブラスト加工」の名称が定着しています。

現代の製造業において、ブラスト加工は塗装・めっきの前処理、機械部品の疲労強度向上、医療機器や電子部品の精密仕上げなど、幅広い分野で不可欠な基盤技術となっています。

粒子衝突のメカニズムとエネルギー

ブラスト加工の加工力は、投射される研磨材粒子がもつ運動エネルギーによって決まります。

粒子1個の運動エネルギー $E_k$ は、質量 $m$ と衝突速度 $v$ から次式で表されます。

$E_k = \dfrac{1}{2}mv^2$

研磨材粒子が球形であると仮定すれば、粒子径 $d$ と粒子密度 $\rho_p$ から質量は次のように求まります。

$m_p = \dfrac{\pi}{6}d^3 \rho_p$

これを運動エネルギーの式に代入すると、1粒子あたりの衝突エネルギーは次式で整理されます。

$E_k = \dfrac{\pi}{12}d^3 \rho_p v^2$

この式から、衝突エネルギーは粒子径の3乗と速度の2乗に比例することがわかります。
粒子径を2倍にすればエネルギーは8倍に、速度を2倍にすればエネルギーは4倍になります。

現場では、研磨材の粒度と投射圧力（または回転数）を調整することでこの衝突エネルギーを最適化し、目的に合った加工を実現しています。

たとえば、鋳物の頑固な黒皮を除去する場合は大粒径・高圧力で衝突エネルギーを最大化し、精密部品の梨地仕上げでは小粒径・低圧力でエネルギーを抑えて均一な微細凹凸を形成します。

ブラスト加工の3つの制御因子

ブラスト加工の仕上がりを左右する主な因子は、研磨材の材質・粒度、投射速度（圧力）、投射時間・角度の3つです。

研磨材の材質は被加工物との硬度差を決定し、切削力やピーニング力に直結します。
一般に、被加工物よりも硬い研磨材を使うほど表面への切削効果が高まります。

粒度は衝突痕のサイズを決め、仕上がりの表面粗さに大きく影響します。
粒度番号が大きいほど粒子は細かくなり、滑らかな仕上がりが得られます。
たとえば#60は粗加工向け、#200以上は精密仕上げ向けとして使い分けられています。

投射速度は衝突エネルギーを支配する最大の因子であり、エアーブラストでは噴射圧力0.2～0.7MPa、ショットブラストではインペラ回転数2,000～3,000rpmの範囲で制御されることが一般的です。

投射角度は通常60°～90°の範囲で設定されます。
角度が浅いほど表面を滑る方向の力が増して切削効果が高くなり、角度が垂直に近いほど垂直方向の打撃力が強くなりピーニング効果が大きくなります。

化学処理との比較

金属表面のスケール除去には、ブラスト加工のほかに酸洗い（酸浸漬）などの化学処理も使われます。

酸洗いは塩酸や硫酸などの酸液に浸漬して酸化スケールを溶解除去する方法で、均一な処理が得られますが、廃液の中和処理が必要で環境負荷が高いというデメリットがあります。

これに対してブラスト加工は物理的な処理であるため廃液が発生せず、処理後すぐに次工程へ移行できる即時性もメリットです。

一方で、ブラスト加工は粉塵対策や騒音対策のための設備投資が必要であり、微細な穴やスリットの内部まで均一に処理することは苦手です。
両者は競合ではなく、対象物の形状や要求品質に応じて使い分ける補完関係にあると考えるのが適切です。

ブラスト加工が活躍する産業分野

ブラスト加工は製造業のあらゆる分野で品質と耐久性を支える基盤技術として活用されています。

自動車産業では、エンジンのシリンダーブロックやクランクシャフト、トランスミッションギヤなどの鋳造品・鍛造品に対してショットブラストによる黒皮除去が標準工程です。
コイルばねやリーフばねへのショットピーニングも欠かせない工程であり、疲労寿命の向上によって車両の安全性と信頼性を支えています。

造船・橋梁などの大型構造物では、塗装前の素地調整としてブラスト加工が広く採用されています。
日本では道路橋示方書で重防食塗装の前処理としてSa 2½以上のブラスト処理が推奨されており、橋梁の長寿命化を支える重要工程です。

航空宇宙産業では、チタン合金やニッケル基超合金のタービンブレード、アルミ合金の翼構造部材にショットピーニングが適用されています。
航空機部品には極めて厳格な品質基準（AMS 2430やAMS 2432など）が適用され、アルメンストリップによるピーニング強度の全数管理が義務付けられています。

医療機器分野では、人工関節やインプラント部品の表面にマイクロブラストやウェットブラストが施されています。
チタン製インプラントの表面を適度に粗面化することで骨組織との密着性（オッセオインテグレーション）を促進し、生体との親和性を高めることが目的です。

半導体・電子部品産業でも、マイクロブラストによるウェハーのバリ取りやリードフレームのクリーニングなど、精密加工分野への展開が進んでいます。
粒径数μmの超微細メディアを使用することで、ミクロンオーダーの加工精度が実現可能となっています。

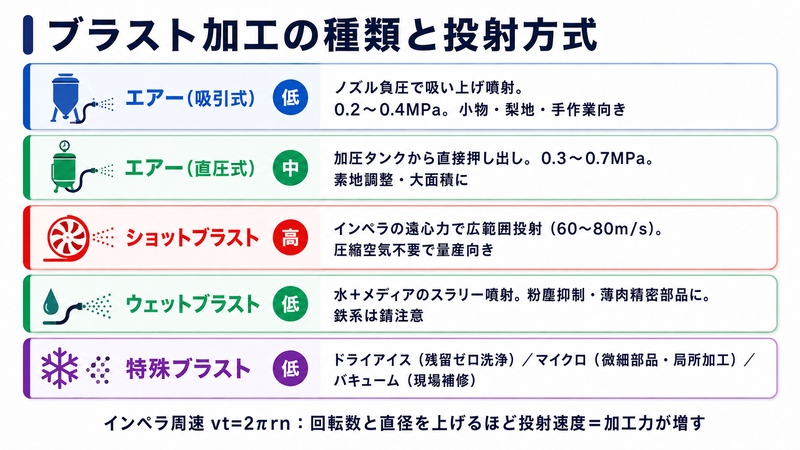

2. ブラスト加工の種類と投射方式

ブラスト加工の種類と投射方式

ブラスト加工は、研磨材を投射する方式の違いによっていくつかの種類に分類されます。

代表的なものとしてエアーブラスト、ショットブラスト、ウェットブラストの3方式があり、それぞれ原理や得意分野が異なります。

エアーブラスト（サンドブラスト）

エアーブラストは、圧縮空気の流れに研磨材を乗せて噴射する方式で、最も広く普及しているブラスト工法です。

一般に「サンドブラスト」とも呼ばれますが、これはかつて砂（サンド）を研磨材として使用していた名残です。
現在ではアルミナやガラスビーズなど多種多様なメディアが使われています。

エアーブラストはさらに3つのタイプに分かれます。

重力式（サクション式）は、ノズル部の負圧によって研磨材を吸い上げて噴射する方式です。
構造がシンプルで設備コストが低く、小規模な加工や手作業に適しています。
投射圧力は0.2～0.4MPa程度で、小物部品のクリーニングや梨地仕上げに用いられます。

直圧式（加圧式）は、研磨材を圧力タンクに充填し、高圧の空気で直接押し出す方式です。
重力式に比べて投射速度が大きく強力な加工力が得られるため、硬い材料の素地調整や大面積の処理に最適です。
投射圧力は0.3～0.7MPa程度まで対応でき、橋梁や大型構造物のスケール除去に採用されています。

ブロア式は、送風機（ブロア）の気流で研磨材を投射する方式です。
圧力は低めですが大量の研磨材を連続的に投射でき、軽度のクリーニングやバリ取りに適しています。
エアコンプレッサーが不要なため、設備全体の消費電力を抑えられるというメリットがあります。

ショットブラスト（遠心投射式）

ショットブラストは、インペラと呼ばれる高速回転する羽根車（ブレード）の遠心力で研磨材を投射する方式です。

エアーブラストがノズル1本から局所的に噴射するのに対し、ショットブラストはインペラの回転によって広範囲に研磨材を投射できるため、大量生産品の処理に適しています。

インペラ先端の周速 $v_t$ は、インペラ半径 $r$ と回転数 $n$ から次のように求まります。

$v_t = 2\pi r n$

このとき、研磨材粒子にはたらく遠心力 $F_c$ は次式で表されます。

$F_c = m\omega^2 r$

ここで $\omega = 2\pi n$ は角速度です。

一般的な産業用ショットブラストでは、インペラ回転数2,000～3,000rpmで研磨材を投射し、投射速度60～80m/s程度を実現しています。
インペラの直径を大きくすれば周速も増大し、より強力な加工力が得られます。

ショットブラストは圧縮空気が不要なためランニングコストが低く、大量処理にも向いています。
鉄骨や鋳物などの大型部材の黒皮除去・素地調整に広く使われ、連続式のラインに組み込むことで自動化も容易です。

ウェットブラスト

ウェットブラストは、研磨材を水と混合したスラリー状にして噴射する方式です。

乾式ブラストでは避けられない粉塵の飛散を大幅に抑制できるほか、水のクッション効果によって被加工物への衝撃が緩和されるため、薄肉部品や精密部品の仕上げに適しています。

表面粗さのコントロール精度が高く、半導体関連部品や医療機器部品、光学部品などの処理に採用されています。

水とメディアの混合比率（スラリー濃度）を変えることで加工力を細かく制御できる点もウェットブラストの利点です。
スラリー濃度が高いほどメディア密度が上がり加工力が増しますが、ポンプやノズルへの負荷も大きくなります。

ただし、使用後の排水処理が必要となる点や、水に触れることで錆が発生しやすい鉄系材料には不向きである点には注意が必要です。
防錆剤を添加したスラリーを使用するなどの工夫が求められます。

その他の特殊ブラスト

ドライアイスブラストは、固体のドライアイス（二酸化炭素）ペレットを研磨材として使用する方式です。
ドライアイスは衝突後に昇華して気体（二酸化炭素ガス）となるため、研磨材の残留がありません。
食品工場の金型清掃や電子部品のフラックス除去、自動車のアンダーコート剥離など、二次汚染を避けたい場面で活用されています。

マイクロブラスト（微粒子ブラスト）は、粒径数μm～数十μmの極微細な研磨材を使用する精密ブラスト工法です。
半導体ウェハーのバリ取り、MEMS部品の微細パターン形成、歯科用インプラント表面の粗面化など、ミクロンオーダーの精密加工に対応します。

バキュームブラストは、投射と同時に吸引回収を行うことで粉塵の拡散を防止する工法です。
現場（フィールド）での補修作業や屋外構造物のメンテナンスなど、封じ込めが困難な環境で使用されます。

方式	投射原理	加工力	主な用途
エアーブラスト（重力式）	圧縮空気＋負圧吸引	低～中	小物部品の仕上げ・梨地加工
エアーブラスト（直圧式）	圧縮空気＋加圧タンク	中～高	素地調整・塗装前処理
ショットブラスト	インペラ遠心力	高	鋳物・鉄骨の黒皮除去
ウェットブラスト	水＋研磨材スラリー	低～中	精密部品・薄肉品の仕上げ
ドライアイスブラスト	ドライアイスペレット	低	残留なし洗浄・食品工場
マイクロブラスト	微粒子＋圧縮空気	極低	半導体・MEMS精密加工

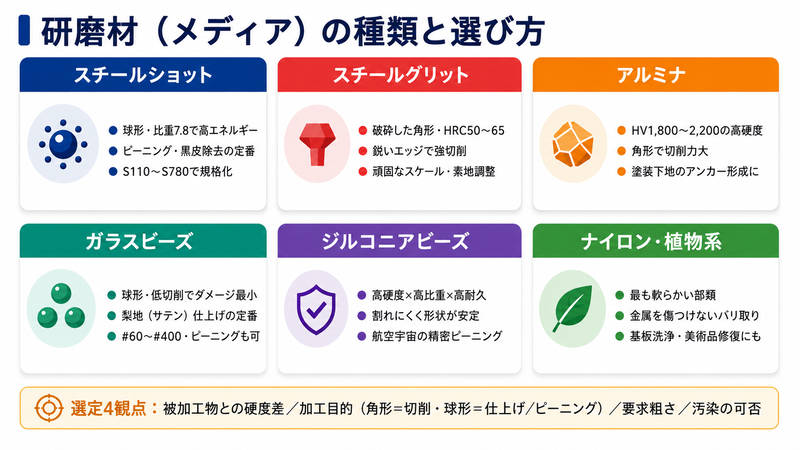

3. 研磨材（メディア）の種類と選び方

ブラスト加工の仕上がりを決定づける最大の要素が、研磨材（メディア）の選定です。

研磨材は材質、形状（球形・角形）、粒度の3つの観点で分類され、加工目的に応じて最適な組み合わせを選ぶ必要があります。

金属系メディア

スチールショットは球形の鉄鋼製メディアで、ショットブラストで最も広く使用されています。

高い比重（約7.8g/cm³）を活かした大きな運動エネルギーが特徴で、鋳物や鍛造品の黒皮除去、ショットピーニングによる疲労強度向上に適しています。
粒径はS110（約0.3mm）～S780（約2.0mm）まで幅広く規格化されており、用途に応じて選択します。

スチールグリットはスチールショットを破砕して得られる角形メディアです。
鋭いエッジによる強い切削作用があり、頑固なスケール除去や塗装前の素地調整に使われます。
切削力が高い分、表面粗さも大きくなるため、仕上がりの粗さ要求に注意が必要です。

ステンレスショットは、ステンレス鋼（SUS304やSUS430系）製の球形メディアです。
鉄粉の付着による汚染（もらい錆）を避けたいステンレス鋼やアルミニウム製品の処理に使用されます。
スチールショットに比べてコストが高いものの、鉄粉汚染リスクを排除できるため品質保証上のメリットが大きいです。

セラミック・鉱物系メディア

アルミナ（酸化アルミニウム）は、ビッカース硬さHV1,800～2,200と非常に硬い研磨材です。

褐色アルミナ（A系）は安価で研削力に優れ、白色アルミナ（WA系）は不純物が少なく被加工物を汚さない特長があります。
粒度は#24（粗粒）から#800（微粒）まで幅広く、表面の粗面化から精密仕上げまで対応可能です。

アルミナは角形形状であるため切削力が非常に高く、塗装前の素地調整で最も広く採用されているメディアの一つです。
塗膜の密着性を確保するために表面を適度に粗くする「アンカーパターン」の形成に適しています。

ガーネットは天然鉱物系の研磨材で、アルミナよりやや軟らかいものの角形形状による適度な切削力をもちます。
環境負荷が低い天然素材であり、造船やプラント配管の素地調整で採用が増えています。

ジルコニアビーズは高硬度かつ高比重のセラミックメディアで、優れた耐久性が特徴です。
繰り返し使用しても粒子が割れにくく形状が安定するため、航空宇宙分野のショットピーニングや高精度な表面改質に使用されます。

ガラス・非金属系メディア

ガラスビーズは球形のガラス製メディアで、ステンレスやアルミニウムなどほぼ全ての素材に対応します。

切削力が低く表面へのダメージが最小限に抑えられるため、梨地仕上げ（サテン仕上げ）や外観部品のクリーニングに最適です。
粒径は#60（約0.25mm）～#400（約0.04mm）の範囲で規格化されています。

さらにピーニング効果も期待できるため、金型表面の疲労寿命改善にも活用されています。
ガラスビーズの比重は約2.5g/cm³で金属系メディアより軽いため、被加工物への衝撃が穏やかです。

ナイロンメディアは樹脂製の軟質メディアで、金属表面を傷つけずにバリ取りや軽度のクリーニングを行えます。
プラスチック成形品のパーティングライン除去や、電子基板のフラックス除去に適しています。

クルミ殻・コーンコブなどの植物系メディアは最も軟らかい部類に属し、電子基板の洗浄や美術品の修復、航空機エンジン部品のカーボン除去など、デリケートな対象の処理に用いられます。

メディア選定の判断基準

メディア選定では、次の4つの観点から総合的に判断します。

被加工物の材質と硬度：研磨材の硬度が被加工物より十分に高いことが切削の基本条件です。硬度差が不足すると十分な加工効果が得られません
加工目的：素地調整なら角形で高硬度のメディア、梨地仕上げなら球形で中硬度のメディア、ピーニングなら球形で高比重のメディアが適します
仕上がり粗さの要求：粒度番号（#番手）が大きいほど粒子が細かく、滑らかな仕上がりになります。塗装下地では $Ra$ 3～12μm程度が一般的な要求値です
汚染の可否：ステンレス鋼への鉄系メディア使用は鉄粉汚染を招くため、ガラスビーズやステンレスショットを選択します。食品・医薬品関連ではメディア残留が許容されない場合もあります

さらに経済性も重要な判断要素です。
スチールショットは安価で繰り返し使用回数が多い一方、アルミナは消耗が早いものの切削力に優れます。
ジルコニアビーズは高価ですが耐久性が高く、長期的にはコスト競争力がある場合もあります。
初期コストだけでなく、メディアの寿命と交換頻度を含めたトータルコストで判断しましょう。

メディア	材質	形状	硬度	主な用途
スチールショット	鉄鋼	球形	HRC40～50	ピーニング・黒皮除去
スチールグリット	鉄鋼	角形	HRC50～65	強力な素地調整
アルミナ	酸化アルミニウム	角形	HV1,800～2,200	粗面化・スケール除去
ガラスビーズ	ソーダ石灰ガラス	球形	HV500～600	梨地仕上げ・クリーニング
ジルコニアビーズ	酸化ジルコニウム	球形	HV1,100～1,300	高精度ピーニング
ナイロン	ポリアミド樹脂	角形/球形	低	ソフトバリ取り

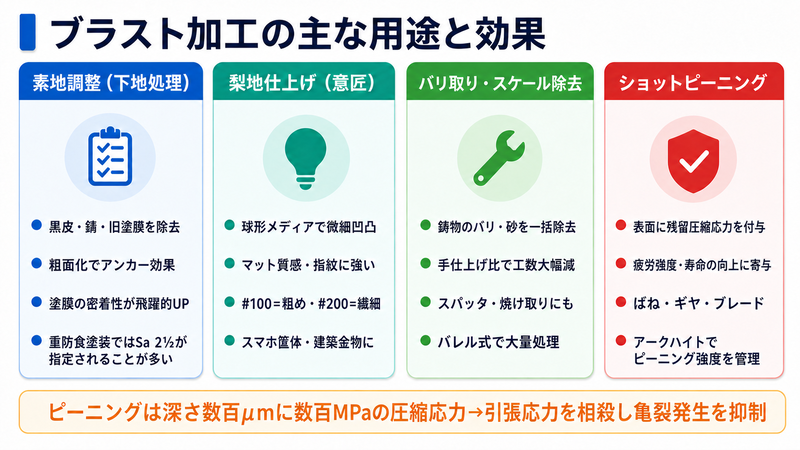

4. ブラスト加工の主な用途と効果

ブラスト加工は研磨材と条件の選び方次第で実に多彩な効果を得ることができます。

ここでは、製造現場で特に重要な4つの用途を解説します。

素地調整（下地処理）

ブラスト加工の最も代表的な用途が、塗装やめっきの前処理としての素地調整です。

金属表面には酸化スケール（黒皮）、ミルスケール、旧塗膜、油脂、錆などの異物が付着しています。
これらを除去せずに塗装やめっきを施すと、密着不良による早期剥離が発生します。

ブラスト加工によってこれらの異物を物理的に除去し、同時に表面を適度に粗面化することで塗膜やめっき皮膜のアンカー効果（投錨効果）が高まり、密着性が飛躍的に向上します。

アンカー効果とは、粗面化された表面の微細な凹凸に塗膜が入り込み、物理的に固定される効果のことです。
平滑な表面に比べて接触面積が増大するため、界面のせん断強度が大幅に向上します。

特に鉄骨構造物や橋梁では、酸化皮膜を完全に除去するブラスト素地調整がJIS規格でも推奨されており、塗装品質の基盤となっています。

instant.engineer

梨地仕上げ（意匠加工）

ガラスビーズなどの球形メディアで処理すると、金属表面に微細な凹凸が均一に形成され、梨地仕上げ（サテン仕上げ）と呼ばれる独特の質感が得られます。

光沢を抑えたマットな外観は高級感があり、スマートフォンの筐体、キッチン用品、建築金物、医療機器などに広く採用されています。

梨地仕上げは指紋や傷が目立ちにくいという実用的なメリットもあり、ステンレス製品の意匠処理として非常に人気があります。

仕上がりの質感はメディアの粒度で制御します。
#100前後の粗めのガラスビーズでは力強いテクスチャが、#200以上の細かいガラスビーズではきめ細かいサテン調の仕上がりが得られます。

近年ではデニム加工にもブラスト技術が応用され、サンドブラストによるダメージ加工・ウォッシュ加工が行われています。
ただし、作業者の健康被害（じん肺）の観点からシリカ系メディアの使用が各国で制限されつつあり、レーザーやオゾン洗浄など代替技術への移行も進んでいます。

バリ取り・スケール除去

鋳造品やダイカスト品に残るバリ（余分な出っ張り）の除去は、ブラスト加工の得意分野です。

鋳肌に付着した砂やスケールを一括で除去できるため、手作業のグラインダー仕上げと比較して大幅な工数削減が可能です。
特に多数の小物部品を処理する場合、バレル式やターンテーブル式のブラスト装置を使えば、一度に大量の部品を均一に処理できます。

溶接後のスパッタ（飛散した金属粒）やテンパーカラー（溶接熱による変色）の除去にも有効で、溶接構造物の後処理として広く用いられています。

金属熱処理後に発生する酸化スケールの除去にもブラスト加工は欠かせません。
焼入れ・焼戻し後の部品表面から酸化膜を効率的に除去し、後工程の研削や組立に備えます。

ピーニング効果と疲労強度向上

球形メディアを用いたブラスト加工（ショットピーニング）では、金属表面に残留圧縮応力が付与されます。

金属疲労による亀裂は引張応力が作用する部分から発生・進展しますが、表面に圧縮応力を付与しておけば引張応力を相殺できるため、亀裂の発生が抑制されます。

残留圧縮応力の大きさは、メディアの材質・粒度・投射速度によって決まります。
一般的なスチールショットによるピーニングでは、表面から数百μmの深さにわたって数百MPaの圧縮応力が付与されます。

この効果により部品の疲労寿命が数倍～十数倍に向上するケースがあり、自動車のばね部品やギヤ歯元、航空機の翼構造材、タービンブレードなどの重要保安部品に適用されています。

ピーニングの強さはアークハイトと呼ばれる指標で管理されます。
これは、標準試験片（アルメン試験片）にピーニング処理を施した際の反り量を測定したもので、アルメンゲージと呼ばれる専用治具で測定します。
A片で0.10～0.60mmA程度が一般的な管理範囲です。

instant.engineer

5. ブラスト加工の条件設定と表面粗さ

ブラスト加工で安定した品質を得るためには、投射条件と表面粗さの管理が不可欠です。

ここでは、条件設定の考え方と品質評価の方法を解説します。

投射条件の決定因子

ブラスト加工の仕上がりに影響する主な投射条件は、以下の5項目です。

噴射圧力（エアーブラストの場合）：圧力が高いほど粒子速度が増し、加工力が大きくなります
インペラ回転数（ショットブラストの場合）：回転数が高いほど投射速度が増します
投射距離（ノズル～ワーク間距離）：距離が近いほど単位面積あたりの衝撃が大きくなります。一般に100～300mm程度が標準的です
投射角度：通常60°～90°の範囲で設定し、目的に応じて調整します
投射時間：時間が長いほど表面の加工が進みますが、過剰投射は変形や粗さ劣化の原因となります

エアーブラストにおける粒子速度 $v$ は、噴射圧力 $P$ に対して次の比例関係をもちます。

$v \propto \sqrt{P}$

つまり、噴射圧力を4倍にしても粒子速度は2倍にしかなりません。
このため、加工力を大幅に増大させたい場合は、圧力の増大よりも研磨材の粒度を大きくする方が効率的です。

また、ノズルの内径も投射条件に影響します。
ノズル径が大きいほど単位時間あたりの投射量（メディア流量）が増しますが、その分エアコンプレッサーの容量も必要になります。
ノズル径と圧縮空気の供給能力のバランスを考慮した設備設計が求められます。

投射条件の実務計算例

具体的な計算例を通じて、投射条件の設計方法を確認しましょう。

以下の条件でブラスト加工を行う場合の、粒子1個あたりの衝突エネルギーを求めます。

研磨材：アルミナ（密度 $\rho_p = 3900 \, \mathrm{kg/m^3}$ ）
粒径：#80（公称粒径 $d = 0.2 \, \mathrm{mm} = 2 \times 10^{-4} \, \mathrm{m}$ ）
投射速度： $v = 50 \, \mathrm{m/s}$

Step 1：粒子の質量を求める

粒子を球形と仮定すれば、質量は次のように求まります。

$m_p = \dfrac{\pi}{6}d^3 \rho_p = \dfrac{\pi}{6} \times (2 \times 10^{-4})^3 \times 3900$

$m_p = 1.63 \times 10^{-8} \, \mathrm{kg}$

アルミナ粒子1個の質量は約16.3ナノグラムと極めて微小です。

Step 2：衝突エネルギーを計算する

粒子1個あたりの運動エネルギーは次のとおりです。

$E_k = \dfrac{1}{2}m_p v^2 = \dfrac{1}{2} \times 1.63 \times 10^{-8} \times 50^2$

$E_k = 2.04 \times 10^{-5} \, \mathrm{J} \approx 20.4 \, \mu\mathrm{J}$

粒子1個のエネルギーは約20μJと非常に小さいですが、膨大な数の粒子が連続衝突することでマクロな加工力が生まれます。

Step 3：投射密度から毎秒の衝突粒子数を見積もる

メディアの質量流量が $\dot{m} = 5 \, \mathrm{kg/min}$ の場合、毎秒の投射粒子数は次のように計算されます。

$n = \dfrac{\dot{m}}{m_p} = \dfrac{5/60}{1.63 \times 10^{-8}} \approx 5.11 \times 10^{6}$

毎秒約510万個もの粒子が連続的に衝突していることになります。
この膨大な粒子数が、微小な1粒あたりのエネルギーを実用的な加工力へと変換する仕組みです。

実務ではこの計算を基に、要求される表面粗さやカバレージ100%に到達するまでの処理時間を見積もり、最適な投射条件を決定します。

表面粗さの定義と管理

ブラスト加工後の表面品質は、表面粗さの指標によって管理されます。

最も一般的な指標が算術平均粗さ $Ra$ で、JIS B 0601に規定されています。

$Ra = \dfrac{1}{l}\int_0^{l} \lvert Z(x) \rvert \, dx$

ここで $l$ は基準長さ、 $Z(x)$ は平均線からの高さ偏差です。

$Ra$ は凹凸の「平均的な大きさ」を表しますが、極端に深い谷や高い山の情報は平均化されてしまいます。

これを補うのが最大高さ粗さ $Rz$ で、次式で定義されます。

$Rz = R_p + R_v$

ここで $R_p$ は基準長さ内の最大山高さ、 $R_v$ は最大谷深さです。

ブラスト加工では $Ra$ だけでなく $Rz$ も併せて管理することで、極端な凹凸の有無を検出できます。
塗装下地としてのアンカーパターン管理では、 $Ra$ と $Rz$ の比率も品質指標として用いられることがあります。

実際のブラスト加工では、メディアの粒度や投射条件によって $Ra$ は概ね0.5μm～25μm程度の範囲で制御されます。
細かいガラスビーズ（#200以上）で処理すれば $Ra$ 1μm以下のきめ細かい仕上がりに、粗いスチールグリットで処理すれば $Ra$ 10μm以上の粗い表面が得られます。

カバレージと投射密度

ブラスト加工の均一性を示す重要な指標がカバレージです。

カバレージとは、ブラスト処理面に対する衝突痕の面積比率であり、全表面が1回以上衝突を受けた状態をカバレージ100%と定義します。

確率論的には、カバレージ $C$ は投射回数（パス数） $n$ と次の関係があります。

$C = \left(1 - e^{-n}\right) \times 100 \, \lbrack\%\rbrack$

$n = 1$ のとき $C \approx 63\%$ 、 $n = 3$ で $C \approx 95\%$ 、 $n = 4$ で $C \approx 98\%$ となります。

実際の現場ではカバレージの判定に倍率10倍程度のルーペを使い、処理面に衝突痕で覆われていない元の面が残っていないかを目視確認します。

ショットピーニングでは「カバレージ200%」（100%達成に必要な時間の2倍処理）が標準的に採用されることが多く、これにより表面全体に確実に残留圧縮応力を付与できます。

単位面積あたりの投射密度 $N$ は、メディアの質量流量 $\dot{m}$ 、粒子1個の質量 $m_p$ 、処理面積 $A$ から次式で求まります。

$N = \dfrac{\dot{m}}{m_p \cdot A}$

この投射密度を一定に保つことが、均一な加工品質を確保する鍵となります。
自動ブラスト装置では、ワークの移動速度やノズルの走査速度を一定にすることで投射密度の均一化を図っています。

除錆度の規格と評価

塗装前の素地調整においては、ブラスト処理後の表面清浄度を除錆度で評価します。

日本ではJIS Z 0313「素地調整用ブラスト処理面の試験及び評価方法」、国際規格ではISO 8501-1が適用されます。

除錆度は以下の4段階で評価されます。

除錆度	定義	適用場面
Sa 1	軽度のブラスト処理。密着の弱いスケール・錆・塗膜を除去	一般環境の簡易下地
Sa 2	入念なブラスト処理。スケール・錆・塗膜をほぼ除去	中程度の腐食環境
Sa 2½	非常に入念なブラスト処理。残留物はわずかな痕跡程度	重防食塗装の標準（最も多用）
Sa 3	目視で金属肌が均一に見えるまで完全除去	過酷環境・海洋構造物

実務上、重防食塗装の素地調整ではSa 2½が最も広く要求されます。
これはスケールや錆の痕跡がわずかに認められる程度まで除去する水準で、塗膜の密着性を十分に確保できるとされています。

評価方法は、ISO 8501-1に規定された標準写真（比較板）との目視比較が基本です。
ブラスト処理直後の表面を標準写真と照合し、要求グレードを満たしているか判定します。

なお、ブラスト処理後は表面が非常に活性な状態にあるため、高湿度環境では数時間で錆が再発生します。
素地調整から塗装までの許容時間（インターバル）は、湿度70%以下で4時間以内が目安とされています。

6. 金属・ステンレスへのブラスト処理

ブラスト加工は金属全般に適用可能ですが、材質ごとに最適なメディアや条件が異なります。

ここでは代表的な金属材料への適用ポイントを解説します。

鋼材（炭素鋼）へのブラスト処理

炭素鋼（SS400やS45Cなど）は、ブラスト加工が最も多く適用される材料です。

鋳造・鍛造・圧延後の表面に残る黒皮（ミルスケール）の除去は、塗装やめっきの前処理として必須の工程です。

一般にスチールグリットやアルミナを用いた直圧式エアーブラスト、またはショットブラストが採用されます。
処理後はSa 2½以上の清浄度を確保し、速やかに塗装工程へ移行することが重要です。

ブラスト処理後の鋼材表面は活性化された状態にあり、放置すると数時間で錆が発生するためです。
特に梅雨時期や高湿度環境では、ブラスト処理から塗装までの時間を可能な限り短縮する運用が求められます。

炭素鋼部品の疲労強度を向上させたい場合は、スチールショットによるショットピーニングが有効です。
ばね部品やギヤ歯元、クランクシャフトのフィレット部など、繰り返し応力がかかる部位に適用されます。

鍛造品のスケール除去ではショットブラストが主力で、ターンテーブル式やコンベア式の自動機に組み込むことで量産ラインに対応しています。

ステンレス鋼への適用と注意点

ステンレス鋼へのブラスト加工では、鉄粉汚染（もらい錆）の防止が最重要課題です。

ステンレス鋼の耐食性はクロム酸化物による不動態被膜に依存していますが、鉄系メディア（スチールショットやスチールグリット）を使用すると鉄粉が表面に食い込み、そこを起点として錆が発生します。

この現象は「もらい錆」と呼ばれ、ステンレス鋼本来の耐食性を著しく損ないます。
一度鉄粉が食い込むと除去が困難なため、メディア選定の段階で確実に防止しなければなりません。

したがって、ステンレス鋼にはガラスビーズ、ステンレスショット、またはアルミナ（白色）など、鉄粉を含まないメディアを使用する必要があります。
さらに、ブラスト装置自体も鉄系メディアとの共用を避け、専用装置を用いることが望ましいです。

ステンレス鋼のブラスト処理後は、不動態被膜を回復させるために酸洗い（パッシベーション処理）を施すことが推奨されます。
硝酸やクエン酸系の不動態化処理液に浸漬することで、不動態被膜の再形成を促進できます。

ステンレス鋼の梨地仕上げは、医療機器やキッチン設備、建築内装材、時計の外装部品などで高い需要があります。
ガラスビーズ#100～#200程度で処理すると均一で美しいサテン仕上げが得られ、高級感のある外観を実現できます。

アルミニウム合金への適用

アルミニウム合金は鋼材に比べて軟らかく、ブラスト加工時に過度な変形が生じやすい材料です。

投射圧力を低めに設定し、ガラスビーズやアルミナ（細粒）など比較的軽いメディアを使用するのが基本です。
高硬度・大粒径のメディアを高圧で投射すると、表面に深い圧痕が残り、部品の寸法精度や外観を損なうリスクがあります。

アルミダイカスト品のバリ取りやゲート跡の処理にはエアーブラストが適しており、直圧式で0.2～0.4MPa程度の低圧条件が一般的です。
ウェットブラストも水のクッション効果でダメージを軽減できるため、アルミ精密部品の仕上げに好適です。

アルミニウム合金製航空機部品へのショットピーニングでは、ジルコニアビーズやガラスビーズが用いられます。
疲労寿命の向上と応力腐食割れ（SCC）の抑制を両立させることが目的です。

なお、アルミニウム合金にスチール系メディアを使用すると、アルミとスチールの電位差によるガルバニック腐食（異種金属接触腐食）のリスクがあるため、避けることが推奨されます。

銅合金への適用

銅合金（真鍮、りん青銅、ベリリウム銅など）へのブラスト加工は、電子部品や装飾品の分野で需要があります。

銅合金は比較的軟らかい材料であるため、ガラスビーズやナイロンメディアなど低硬度のメディアが適しています。
高硬度のメディアを使用すると表面に深い圧痕が残り、導電性や外観品質を損なうリスクがあります。

コネクタ端子のバリ取りや接点部のクリーニングには、微細なアルミナ（#200以上）を低圧で投射する方法が用いられます。
真鍮製の装飾金具やドアノブへの梨地仕上げでは、ガラスビーズによる均一なサテン調の表面が求められます。

なお、銅合金にスチール系メディアを使用すると鉄粉汚染によって変色や腐食が生じるため、ステンレスと同様に非鉄系メディアの使用が原則です。

チタン合金への適用

チタン合金は航空宇宙・医療分野で広く使われる高強度材料ですが、ブラスト加工時には特有の注意が必要です。

チタンは鉄やアルミニウムとの接触で異種金属汚染が発生しやすく、汚染部位から応力腐食割れ（SCC）が進展するリスクがあります。
そのため、チタン合金専用のブラスト装置を使用し、メディアもアルミナ（白色）やガラスビーズなど非金属系を選択します。

航空機のタービンディスクやコンプレッサーブレードへのショットピーニングでは、セラミックメディア（ジルコニアやガラスビーズ）が使われています。
チタン合金は疲労強度がピーニングによって大幅に向上する材料であり、処理条件の最適化が部品寿命を左右します。

医療用チタンインプラントへのマイクロブラストでは、表面粗さ $Ra$ 1～5μm程度の粗面化が標準的です。
この粗面化によって骨芽細胞の付着・増殖が促進され、インプラントと骨組織の結合（オッセオインテグレーション）が向上します。

7. ブラスト加工のメリット・デメリットとトラブル対策

ブラスト加工を導入する際には、そのメリットとデメリットの両面を理解し、想定されるトラブルへの対策を講じておく必要があります。

ブラスト加工のメリット

広範な材料に対応可能な点がブラスト加工の最大のメリットです。
鉄鋼、ステンレス、アルミ、チタン、セラミック、さらにはプラスチックやガラスまで、メディアと条件を適切に選べばほぼ全ての材料を処理できます。

化学薬品を使わない物理的処理であるため、廃液処理のコストが不要で環境負荷が低いという利点があります。
酸洗いによる素地調整と比較して、作業者の健康リスクも低減できます。

複雑形状にも対応でき、平面だけでなく曲面、穴の内面、細い溝など、手作業では処理しにくい箇所にもメディアが到達します。

さらに、多目的性が高く、素地調整・梨地仕上げ・バリ取り・ピーニングといった異なる目的を、メディアと条件の変更だけで1つの設備で実現できます。
設備の汎用性が高いため、初期投資に対する費用対効果が優れています。

自動化との親和性も高く、コンベアやロボットアームと組み合わせることで無人運転が可能です。
量産ラインへの組込みが容易であり、品質の安定化と人件費の削減を同時に実現できます。

ブラスト加工のデメリットと制約

粉塵の発生はブラスト加工における最大のデメリットです。
特にシリカ（ケイ砂）を使用するサンドブラストでは、吸引によるじん肺（シリコーシス）のリスクがあります。
現在では多くの国で天然ケイ砂の使用が規制されており、日本でも「粉じん障害防止規則」に基づく管理が義務付けられています。

騒音と振動も課題です。
ショットブラストでは90dBを超える騒音が発生することがあり、防音対策と作業者の保護具（耳栓・イヤーマフ）装着が必須です。

寸法精度の低下にも注意が必要です。
ブラスト加工は表面を削りとる処理であるため、精密加工済みの部品にブラストを施すと寸法公差を外れるリスクがあります。
加工図面上のブラスト処理範囲を明確にし、マスキングテープやゴムシートによる保護を検討しましょう。

薄肉品・微小部品の変形も起こり得ます。
投射エネルギーによって薄板が反ったり微小部品が破損したりする可能性があるため、低圧のウェットブラストや軟質メディアの採用を検討します。

また、メディアの管理コストも見過ごせません。
使用を続けるとメディアは破砕・摩耗して粒度分布が変化し、加工品質に影響します。
定期的な篩い分けと新品メディアの補充が必要であり、そのための管理体制と費用を見込んでおく必要があります。

代表的なトラブルと対策

ブラスト加工で発生しやすいトラブルとその対策を以下にまとめます。

トラブル	原因	対策
仕上がりのムラ	ノズル距離・角度の不均一、メディア劣化	投射距離・角度の標準化、メディアの定期篩い分けと補充
メディア残留（食い込み）	軟質材料への高硬度メディア使用	メディア硬度の見直し、ウェットブラストへの切替え
被加工物の変形	投射エネルギー過大、薄肉部の応力集中	投射圧力の低減、部分マスキング
鉄粉汚染（もらい錆）	ステンレスへの鉄系メディア使用	非鉄系メディアへの切替え、専用装置の使用、酸洗い併用
表面粗さの過大	メディア粒度が粗すぎる、投射圧力過大	細粒メディアへの変更、投射条件の再設定
ノズルの摩耗	高硬度メディアの長時間使用	耐摩耗性ノズル（ボロンカーバイド等）への交換

トラブルの多くは、メディアの選定ミスと投射条件の不適切さに起因します。
初期の条件設定時にテストピースで試し打ちを行い、表面粗さ・カバレージ・変形量を確認してから本番加工に移行することが品質確保の鉄則です。

また、メディアの劣化管理も品質維持に欠かせません。
使用を重ねるとメディアは摩耗・破砕して粒径が小さくなり、加工力や仕上がりが変化します。
定期的に篩い分け（ふるい分け）を行い、規定の粒度範囲から外れた微粉を除去して新品メディアを補充するサイクルを確立しましょう。

安全衛生管理と法規制

ブラスト加工の現場では、粉塵・騒音・振動に対する安全衛生管理が法令で義務付けられています。

日本では「粉じん障害防止規則」（粉じん則）に基づき、ブラスト作業場での局所排気装置の設置、作業者の保護具着用、定期的な作業環境測定が求められます。
ブラスト加工はアルミナやスチールの微粉が大量に発生するため、じん肺予防の観点から特に厳格な管理が必要な作業に分類されています。

作業者が着用すべき個人保護具（PPE）は、防じんマスク（DS2以上）、保護めがね、防音保護具（耳栓またはイヤーマフ）、保護手袋が基本セットです。
密閉されたブラスト室内で作業する場合は、送気マスクやエアラインマスクの使用が推奨されます。

国際的にはシリカ（ケイ砂）を含むメディアの使用規制が強化されています。
EU諸国やイギリスでは遊離シリカを含む研磨材の使用が禁止されており、日本でも業界団体がシリカフリーメディアへの転換を推奨しています。
アルミナ、ガーネット、スチールなどの代替メディアの普及が進み、作業者の健康リスク低減と環境負荷低減が図られています。

設備面では、ブラスト室の密閉化と集塵装置の高効率化が標準となっています。
バグフィルター式やカートリッジ式の集塵機で微粉を捕集し、清浄な空気を作業場に還流するシステムが一般的です。
廃メディアと集塵ダストは産業廃棄物として適切に処理する必要があり、メディアの種類に応じた分類と処分が求められます。
