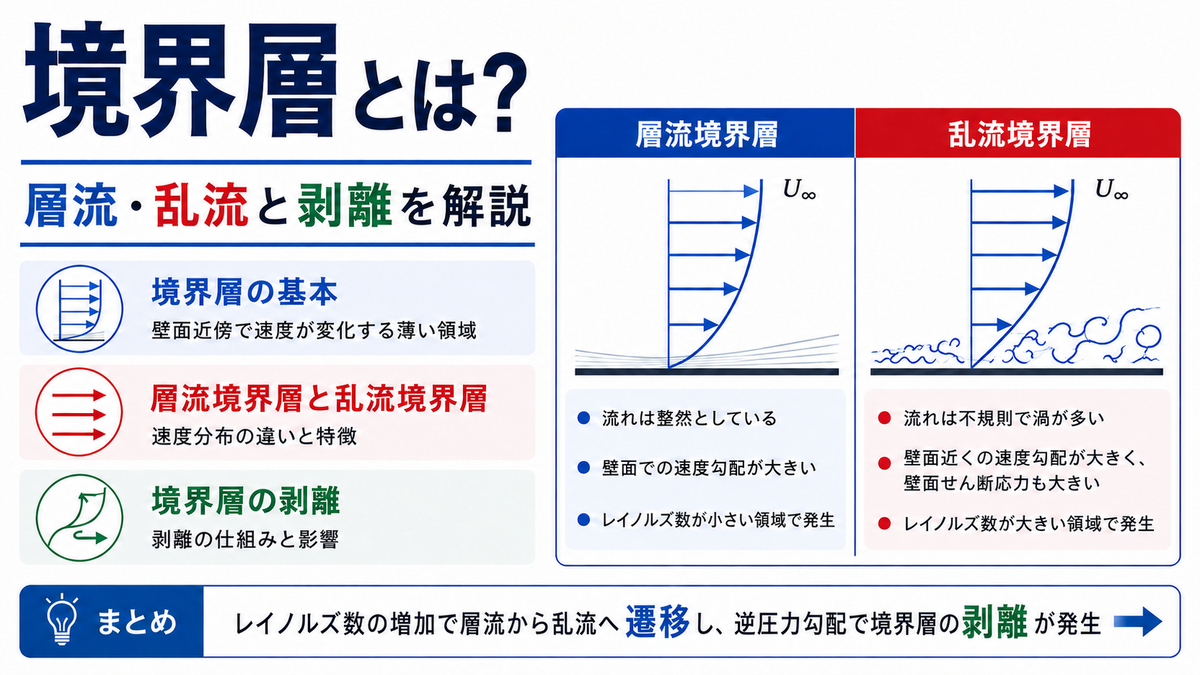

境界層とは?層流・乱流と剥離を解説

「表面を少し滑らかにしただけで、流れの抵抗が変わる」のはなぜでしょうか。

流体は物体の表面で急に止まり、その影響が薄い層として外側へ広がります。

境界層とは、壁面近くで流速がゼロから主流速度まで変化する粘性支配の領域です。

この層の状態により、摩擦抵抗、剥離、失速、熱伝達、配管や羽根の効率が大きく変わります。

本記事では、境界層の意味、層流と乱流、レイノルズ数による計算、剥離と制御の考え方を実務目線で解説します。





1. 境界層とは:表面近くで速度が変わる薄い層

境界層とは、物体表面のごく近くで、流体の速度が壁面速度から主流速度へ変化する領域です。

例えば平板に空気が流れる場合、板の表面に接した空気はほぼ板と同じ速度になります。

静止した板なら、壁面上の空気の速度はゼロです。

そこから壁面を離れるほど速度は大きくなり、やがて主流速度に近づきます。

境界層は、流体の粘性が壁面近くの速度分布を変えることで生じる層です。

表面では流速がゼロになる

粘性を持つ流体では、壁面に接した流体粒子が壁面に貼りつくように振る舞います。

このため、静止壁に接する点では、流体の接線方向速度もゼロになります。

これを粘着条件、またはノースリップ条件と呼びます。

壁面から少し離れた流体は、主流に引かれて動こうとします。

その結果、壁面近くに大きな速度勾配が生まれます。

ノースリップ条件を理解すると、境界層、摩擦抵抗、熱伝達を同じ流れとして説明できます。

主流とは別に考える理由

境界層の外側では、粘性の影響は比較的小さく、流れは主流として扱えます。

一方、境界層の内側では、粘性によるせん断、乱れ、熱や物質の移動が重要になります。

つまり流体全体を一様に見るのではなく、壁面近傍と外側を分けて考える必要があります。

この分け方により、飛行機の翼、自動車の車体、配管、熱交換器、ポンプ羽根の現象を整理できます。

境界層は薄い領域ですが、流体機器の性能を決める主要な場所です。

設計で問題になるのは、境界層そのものが目に見えにくいことです。

部品形状だけを見ると滑らかに見えても、流れの側では急な圧力回復や小さな段差が大きな乱れになります。

したがって、流路や外装を設計するときは、形状寸法だけでなく流れが壁面に沿い続けられるかを確認します。

これは空力部品だけでなく、ファンカバー、ダクト、熱交換器のフィン、ノズル、バルブにも共通します。

用語 意味 設計上の見方
主流 境界層外側の代表的な流れ 流速、圧力、流量の基準にする
境界層 壁面近くで速度が変化する層 摩擦、剥離、熱伝達を見る
壁面せん断 速度勾配で壁面に生じる摩擦力 摩擦抵抗や圧力損失に効く
剥離 境界層が壁面から離れる現象 圧力抵抗、失速、振動の原因になる



2. 境界層が生じる仕組み:速度勾配とせん断応力

境界層を理解するうえで重要なのは、壁面からの距離によって速度が連続的に変わることです。

壁面ではゼロ、外側では主流速度という差があるため、その途中に速度分布ができます。

この速度分布の傾きが、壁面の摩擦を生みます。

境界層を単なる薄い膜と見るより、速度勾配を持つ領域と見る方が実務では使いやすいです。

速度勾配が摩擦を生む

壁面近くでは、流速  u が壁面からの距離  y によって変化します。

この変化の度合いが  \dfrac{du}{dy} です。

ニュートン流体では、壁面せん断応力は次のように表せます。

 \tau_w = \mu \left.\dfrac{du}{dy}\right|_{y=0}

 \tau_w は壁面せん断応力、 \mu は粘性係数です。

壁面近くの速度勾配が大きいほど、壁面に働く摩擦力も大きくなります。

この考え方は、配管の圧力損失の計算や翼表面の摩擦抵抗にもつながります。

現場では、境界層を直接測れなくても、圧力損失や消費動力の変化として影響が現れます。

例えばダクトの内面が粗くなると、壁面近くの速度勾配や乱れが変わり、同じ流量でも必要な圧力が増えます。

ファンやポンプで同じ回転数なのに流量が落ちる場合、流路内の汚れや段差で境界層の状態が変わっている可能性があります。

このように、境界層は理論だけでなく保全やトラブル解析でも使う概念です。

境界層厚さは99%速度で見る

境界層には、ここまでが境界層だと明確に見える境目はありません。

そのため工学では、流速が主流速度の99%程度に達する位置までを境界層厚さとみなすことが多いです。

境界層厚さを  \delta、主流速度を  U とすると、 u=0.99U となる位置が目安です。

平板の先端から下流へ進むほど、壁面の粘性の影響を受ける時間が長くなります。

そのため境界層は、下流へ行くほど厚くなります。

ただし、厚くなる速さは層流か乱流かで大きく変わります。

境界層厚さを見積もると、流路の有効断面や測定点の選び方も判断しやすくなります。

風洞やダクトでは、壁面近くの厚い境界層を避けて代表流速を測る必要があります。

小型流路では、境界層が流路全体に対して無視できない割合になり、入口助走区間の影響も大きくなります。

寸法が小さい機器ほど、境界層を「薄いから無視できる」と決めつけないことが重要です。

見る量 代表式・考え方 意味
速度勾配  du/dy 壁面近くの速度変化の急さ
壁面せん断応力  \tau_w = \mu(du/dy)_{y=0} 壁面摩擦の強さ
境界層厚さ  u \simeq 0.99U の位置 粘性影響が及ぶ代表厚さ
摩擦係数  C_f = \dfrac{\tau_w}{\dfrac{1}{2}\rho U^2} 摩擦を無次元化した値



3. 層流境界層と乱流境界層の違い

境界層の状態は、大きく層流境界層と乱流境界層に分けられます。

層流は整った層状の流れで、乱流は細かな渦を含む不規則な流れです。

同じ物体、同じ流速でも、どちらの状態かによって摩擦、剥離、熱伝達が変わります。

境界層設計では、単に流れが速いか遅いかではなく、層流か乱流かを見ます。

同じレイノルズ数でも、表面粗さ、入口の乱れ、振動、温度差により遷移位置は変わります。

研磨された表面では層流が長く保たれることがありますが、実機では小さな傷や段差で早く乱流化する場合があります。

そのため、カタログ値や簡易式だけでなく、実際の製造ばらつきや使用環境も含めて評価します。

層流境界層:摩擦は小さいが剥離しやすい

層流境界層では、流体が層を保ったまま滑らかに流れます。

渦による混合が少ないため、壁面せん断応力は比較的小さくなります。

これは、摩擦抵抗を抑えたい場合には有利です。

一方で、壁面近くの低速流体に外側から運動量が補給されにくい弱点があります。

そのため逆圧力勾配を受けると、比較的早く剥離しやすくなります。

翼型や車体形状では、層流維持だけを狙うと剥離リスクが増える場合があります。

乱流境界層:摩擦は大きいが剥離に強い

乱流境界層では、境界層内に細かな渦や時間的な速度変動が生じます。

乱れにより、外側の速い流れの運動量が壁面近くへ運ばれます。

この混合により、壁面近くの流れは層流よりも粘り強く下流へ進みます。

その結果、乱流境界層は摩擦抵抗が大きい一方で、剥離には比較的強くなります。

ゴルフボールのディンプルや翼のボルテックスジェネレータは、この特徴を利用しています。

摩擦を増やしてでも剥離を遅らせ、全体の圧力抵抗を減らす設計です。

項目 層流境界層 乱流境界層
流れの状態 層状で整っている 渦や変動を含む
壁面摩擦 小さい 大きい
境界層厚さ 比較的薄い 厚くなりやすい
剥離しやすさ 剥離しやすい 剥離しにくい
向く場面 低摩擦を重視する表面 剥離抑制を重視する形状



4. レイノルズ数と境界層厚さの計算

境界層が層流か乱流かを見積もる代表的な指標が、レイノルズ数です。

レイノルズ数は、慣性力と粘性力の比を表す無次元数です。

値が小さいと粘性の影響が相対的に大きく、層流になりやすくなります。

値が大きいと慣性の影響が大きくなり、乱れや遷移が生じやすくなります。

平板上の位置レイノルズ数

平板上の境界層では、先端からの距離  x を使った位置レイノルズ数をよく使います。

主流速度を  U、動粘性係数を  \nu とすると、次の式です。

 Re_x = \dfrac{Ux}{\nu}

 \nu は動粘性係数で、単位は  \text{m}^2/\text{s} です。

動粘性係数が小さく、速度や距離が大きいほど、 Re_x は大きくなります。

詳しい意味は、レイノルズ数の計算式動粘性係数の考え方を合わせて確認すると理解しやすいです。

平板境界層厚さの近似式

滑らかな平板で、圧力勾配が小さい場合には、境界層厚さを近似式で見積もれます。

層流境界層では、代表的に次の関係を使います。

 \dfrac{\delta}{x} \simeq \dfrac{5}{\sqrt{Re_x}}

乱流境界層では、実務近似として次のような式が使われます。

 \dfrac{\delta}{x} \simeq \dfrac{0.38}{Re_x^{1/5}}

これらは平板・滑面・外部流れの概算であり、配管内流れや強い圧力勾配がある流れにはそのまま使えません。

特に、遷移前提を誤ると厚さも摩擦も大きく外れます。

設計初期では層流仮定と乱流仮定の両方を計算し、結果の幅を見ると安全です。

そのうえで、表面粗さが大きい、入口乱れが強い、振動がある、段差がある場合は、乱流寄りに評価します。

航空機や高速車両のように抵抗が重要な設計では、遷移位置そのものが設計変数になります。

式を使う前に、平板近似でよいか、圧力勾配が小さいか、遷移位置をどう扱うかを確認します。

対象 代表式 使い方の注意
位置レイノルズ数  Re_x = Ux/\nu 先端からの距離で状態を見る
層流の厚さ  \delta/x \simeq 5/\sqrt{Re_x} 遷移前の平板で使う
乱流の厚さ  \delta/x \simeq 0.38/Re_x^{1/5} 滑らかな平板の概算に使う
局所摩擦係数  C_{f,x} 位置  x での摩擦を見る



5. 計算例:平板上の境界層厚さを見積もる

ここでは、平板上を空気が流れる簡単な例で、境界層厚さを計算します。

目的は、式の代入そのものよりも、レイノルズ数、厚さ、層流と乱流の差を感覚としてつかむことです。

実務では、この概算を出発点にして、形状、表面粗さ、圧力勾配、CFD結果と照合します。

数値はあくまで設計初期の目安として扱います。

条件を設定する

空気が滑らかな平板に沿って流れるとします。

主流速度を  U=20\,\text{m/s}、先端からの距離を  x=0.5\,\text{m} とします。

空気の動粘性係数は、概算として  \nu=1.5\times10^{-5}\,\text{m}^2/\text{s} とします。

まず、位置レイノルズ数を求めます。

 Re_x = \dfrac{20\times0.5}{1.5\times10^{-5}} \simeq 6.7\times10^5

この値は、平板上では遷移の可能性を考える領域に入ります。

実際の遷移位置は、主流の乱れ、表面粗さ、先端形状、圧力勾配で変わります。

例えば、前縁に小さな傷や段差があると、そこで乱れが増幅されて早期遷移することがあります。

風洞試験やCFDで層流を仮定する場合は、実機でも同じ表面状態を保てるかを確認します。

量産品では、塗装、汚れ、結露、摩耗により表面状態が変わるため、理想的な層流前提だけで設計しない方が安全です。

層流と乱流で厚さを比較する

仮にこの位置まで層流が保たれたとすると、境界層厚さは次のように見積もれます。

 \delta \simeq x\dfrac{5}{\sqrt{Re_x}} = 0.5\times\dfrac{5}{\sqrt{6.7\times10^5}} \simeq 0.0031\,\text{m}

つまり約3.1mmです。

一方、乱流境界層として見積もると、次のようになります。

 \delta \simeq x\dfrac{0.38}{Re_x^{1/5}} \simeq 0.013\,\text{m}

つまり約13mmとなり、層流よりかなり厚くなります。

乱流は厚く摩擦も増えますが、壁面近くへ運動量を供給するため剥離には強くなります。

この例では、同じ位置でも層流と乱流で厚さが数倍変わります。

境界層厚さが大きくなると、壁面近くの低速領域が流路断面の中で占める割合も増えます。

狭い流路や小型機器では、この差が流量、圧力損失、熱交換性能に効きます。

したがって、境界層計算は単なる学習用ではなく、初期設計の寸法感を作るために有効です。

計算項目 読み方
位置レイノルズ数  Re_x \simeq 6.7\times10^5 遷移を考える領域
層流厚さ 約3.1mm 低摩擦だが剥離に注意
乱流厚さ 約13mm 厚く摩擦は増える
設計上の扱い 両方を比較 遷移位置を仮定して評価する



6. 境界層の剥離:逆圧力勾配で表面から離れる

剥離とは、境界層内の流れが壁面に沿って進めなくなり、表面から離れる現象です。

剥離が起こると、物体の後ろに大きな渦を含む後流ができます。

この後流により圧力差が大きくなり、抵抗、振動、騒音、失速が発生します。

境界層を学ぶ最大の理由の一つは、剥離を予測し抑えるためです。

剥離は急に起きるように見えますが、実際には壁面近くの減速、せん断応力の低下、逆流の発生という段階があります。

油膜やタフトで表面流れを観察すると、剥離の前に流れの向きが不安定になる様子が見えることがあります。

この前兆を捉えられると、形状変更や乱流化の効果を比較しやすくなります。

逆圧力勾配が剥離を起こす

流れ方向に進むほど圧力が高くなる状態を、逆圧力勾配と呼びます。

流体は低圧側から高圧側へ進むことになるため、速度を保ちにくくなります。

境界層の壁面近くの流れは、もともと低速で運動量が小さいです。

そのため逆圧力勾配に負けると、壁面近くで流れが減速し、やがて逆流します。

この逆流が始まると、主流は壁面に沿えず、境界層が剥離します。

圧力と速度の関係は、ベルヌーイの定理とあわせて理解すると整理しやすいです。

剥離が起きると何が悪いのか

剥離後の後流では、流れが大きく乱れ、時間的にも変動します。

物体の後方圧力が下がると、前後の圧力差が増え、圧力抵抗が大きくなります。

翼では、上面の流れが剥離すると揚力が急に失われ、失速につながります。

配管の急拡大、バルブ、曲がり、段差でも、剥離は損失や騒音の原因になります。

円柱や電線の後流では渦が周期的に放出され、振動を起こす場合があります。

渦放出による現象は、カルマン渦の基礎にもつながります。

剥離が問題になる場所では、平均的な抵抗だけでなく、非定常な変動も確認します。

平均圧力損失が許容内でも、周期的な圧力変動があると、薄板、配管、センサ、カバーが振動することがあります。

そのため、騒音や疲労が問題になる設計では、後流の大きさと渦の周期性も評価対象になります。

現象 主な原因 起きやすい問題
境界層の減速 逆圧力勾配 壁面近くの流れが弱くなる
剥離 壁面近くの逆流 後流が拡大する
圧力抵抗増加 前後圧力差の増大 抗力や損失が増える
振動・騒音 渦の非定常放出 疲労や異音の原因になる



7. 境界層と抵抗・熱伝達の関係

境界層は、抵抗だけでなく熱伝達にも深く関わります。

流体が壁面に沿って流れるとき、運動量、熱、物質は境界層内でやり取りされます。

速度境界層が摩擦を決め、温度境界層が熱の移動を決めます。

したがって、境界層を理解すると、流体抵抗と冷却性能を同じ枠組みで考えられます。

運動量の境界層と温度の境界層は、厳密には同じ厚さとは限りません。

流体の物性により、速度が変化する範囲と温度が変化する範囲には差が出ます。

それでも、壁面近くの薄い層が熱や運動量の移動を支配するという見方は共通です。

冷却設計では、単に風量を増やすだけでなく、壁面近くの流れをどう入れ替えるかが重要になります。

摩擦抵抗と圧力抵抗を分けて考える

流体抵抗は、大きく摩擦抵抗と圧力抵抗に分けて考えます。

摩擦抵抗は、壁面せん断応力によって表面に沿って働く抵抗です。

長い平板、細長い翼、滑らかな流路では、摩擦抵抗の評価が重要になります。

圧力抵抗は、剥離や後流によって物体前後の圧力差から生じる抵抗です。

鈍い形状、急拡大流路、角ばった車体では、圧力抵抗が支配的になることがあります。

抵抗低減では、摩擦を減らすのか、剥離を抑えるのかを分けて考えることが重要です。

熱伝達では境界層を薄くしたい場合がある

壁面から流体へ熱を逃がす場合、境界層は熱の通り道になります。

境界層が厚く静かだと、壁面近くの流体が入れ替わりにくく、熱が逃げにくくなります。

一方、乱流で混合が強くなると、熱が外側の流れへ運ばれやすくなります。

そのため、冷却や加熱を重視する機器では、あえて乱流を利用することがあります。

熱交換器、ヒートシンク、冷却流路では、圧力損失と熱伝達率のバランスが設計課題です。

熱移動の整理には、熱伝達率の考え方も役立ちます。

目的 境界層への要求 注意点
空力抵抗低減 層流維持または剥離抑制 摩擦と圧力抵抗を分ける
剥離抑制 乱流化で壁面近くの運動量を保つ 摩擦増加を許容できるか見る
冷却強化 混合を強めて熱を運ぶ 圧力損失が増えやすい
静音化 急な剥離や渦放出を抑える 形状の連続性が重要



8. 境界層制御の実務ポイント

境界層制御とは、流れの状態を意図的に変えて、抵抗、剥離、熱伝達、騒音を望ましい方向へ動かすことです。

代表的には、表面を滑らかにする、角を丸める、乱流化する、吸込みや吹出しを使うといった方法があります。

重要なのは、どの手段にもメリットと副作用があることです。

境界層を薄くする、乱す、保つ、遅らせるのうち、目的に合う操作を選びます。

層流を保つ設計と乱流化する設計

摩擦抵抗を下げたいなら、表面を滑らかにし、段差や粗さを減らして層流を長く保つ方向になります。

ただし、層流境界層は剥離に弱いため、形状後半の圧力回復が急だと性能が落ちます。

剥離を遅らせたいなら、小さな突起や渦発生器で境界層を意図的に乱す方法があります。

乱流化により摩擦は増えますが、剥離による圧力抵抗を大きく減らせることがあります。

これは、摩擦抵抗だけでなく全抵抗を見る設計判断です。

代表例として、丸いボールや円柱のような鈍い物体では、圧力抵抗が支配的になりやすいです。

この場合、表面摩擦を少し増やしてでも剥離を遅らせた方が、後流が小さくなり全体抵抗が下がることがあります。

逆に、十分に細長く剥離しにくい形状では、乱流化による摩擦増加の方が不利になる場合があります。

境界層の「良い状態」は一つではなく、目的と形状で変わります。

低速の模型試験、高速の実機、表面粗さの差でも結果が変わるため、相似条件の確認が必要です。

CFDと実験で確認すべき点

CFDで境界層を扱う場合、壁面近傍のメッシュと乱流モデルの選定が重要になります。

境界層を粗いメッシュで潰すと、摩擦、剥離位置、圧力損失を正しく評価できません。

実験では、煙、油膜、タフト、圧力孔、熱線流速計などで境界層や剥離を確認します。

設計レビューでは、剥離が起きる場所、遷移の仮定、表面粗さ、流入乱れを明記します。

また、配管やダクトでは境界層だけでなく、曲がり、急拡大、バルブによる局所損失も同時に見ます。

流量を測る場面では、境界層や速度分布が測定値に影響するため、ピトー管による流速測定の前提も確認しておくと安全です。

特にダクト内の測定では、壁面近くを避けるだけでなく、曲がりやファン直後の偏流も避けます。

十分な直管部を確保できない場合、測定断面の速度分布は大きく歪みます。

この状態で一点だけの速度を代表値にすると、流量や熱収支の評価を誤ることがあります。

境界層の知識は、設計だけでなく測定条件の妥当性確認にも使えます。

対策 狙い 副作用・注意点
表面を滑らかにする 摩擦と早期遷移を抑える 剥離抑制には逆効果のことがある
角を丸める 急な剥離を避ける 寸法制約や製造性を確認する
乱流化する 剥離を遅らせる 摩擦抵抗は増える
吸込み・吹出し 境界層の厚さや運動量を制御する 装置が複雑になる
流線形にする 圧力回復を緩やかにする 全長や配置に余裕が必要



9. まとめ:境界層は抵抗と剥離を決める実務概念

境界層とは、物体表面近くで流速が壁面速度から主流速度へ変化する薄い領域です。

粘性とノースリップ条件により、壁面近くに速度勾配が生じます。

その速度勾配が壁面せん断応力を生み、摩擦抵抗につながります。

境界層には層流と乱流があり、層流は低摩擦、乱流は剥離に強いという特徴があります。

レイノルズ数を使うと、遷移や境界層厚さを概算できます。

ただし、実際の遷移位置は表面粗さ、主流乱れ、圧力勾配、形状で変わります。

剥離を理解すると流体トラブルを説明できる

剥離は、逆圧力勾配により壁面近くの流れが減速し、表面から離れる現象です。

剥離が起きると、後流、圧力抵抗、失速、振動、騒音が発生しやすくなります。

翼、自動車、配管、ポンプ、送風機では、剥離をどこで起こさないかが性能を左右します。

摩擦だけを減らすのではなく、全体の抵抗と安定性で判断することが大切です。

設計では目的に応じて境界層を使い分ける

低摩擦を狙うなら層流維持、剥離抑制を狙うなら乱流化や流線形が候補になります。

冷却を強めたい場合は、乱流混合を利用して熱伝達を高めることもあります。

境界層の設計では、速度、粘性、表面粗さ、圧力勾配、レイノルズ数を合わせて見ます。

まず概算式で見通しを立て、重要箇所はCFDや実験で確認するのが実務的な進め方です。

また、境界層の議論では「滑らかな理想形状」と「実際の製品形状」を分けて考える必要があります。

ねじ、リブ、合わせ面、溶接ビード、塗装段差、汚れは、境界層にとっては無視できない乱れの原因になります。

流体性能に敏感な部品では、図面寸法だけでなく表面粗さ、段差許容、清掃状態まで管理対象に含めます。

境界層を設計に使うとは、流れが壁面で何を感じるかを部品仕様へ落とし込むことです。
