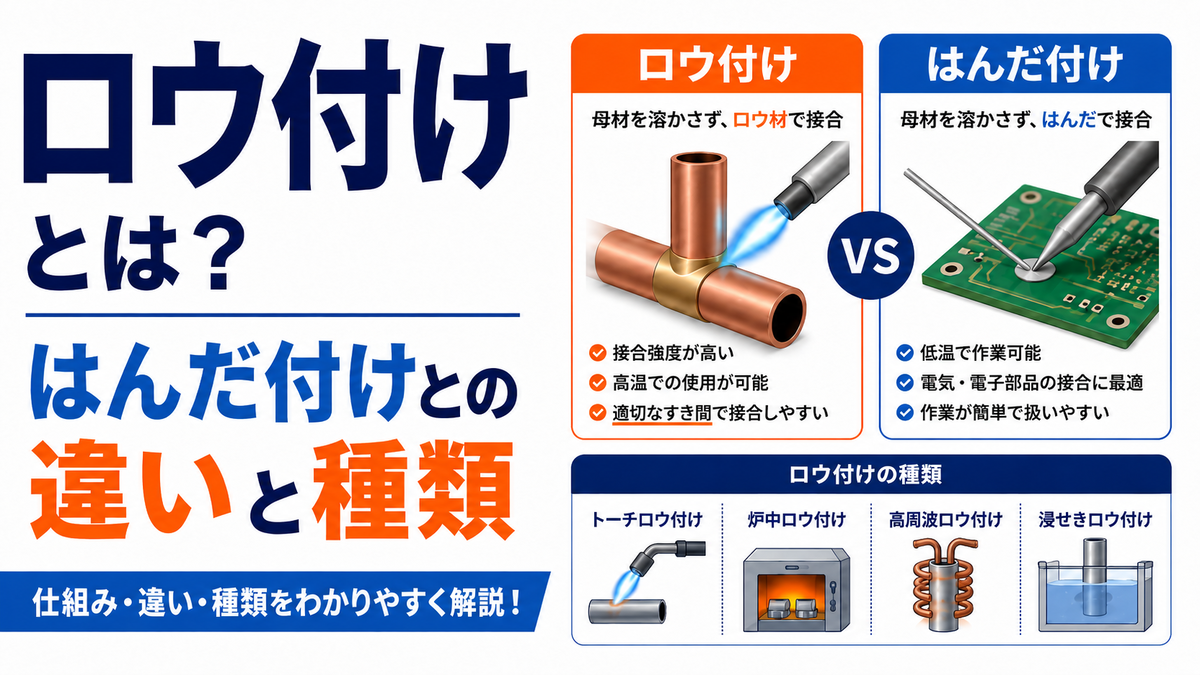

ロウ付けとは？はんだ付けとの違いと種類

銀ろうを当てても、なぜか隙間へ流れ込まない。表面に玉だけ残ることがあります。

ロウ付けの失敗は、火力不足だけでなく、隙間・汚れ・温度のどれかを外している場合が多いです。

ロウ付けとは、母材を溶かさず、母材より低い融点のろう材を毛細管現象で流し込む接合法です。

はんだ付けとは450℃を境に区別され、溶接とは母材を溶かすかどうかが大きく違います。区別を誤ると、部品損傷や強度不足につながります。

本記事では、ろう材、フラックス、隙間設計、加熱方法、不具合対策まで、設計と現場で条件を決めるための判断軸として解説します。

1. ロウ付けとは：母材を溶かさない接合法

ロウ付けとは、母材より融点の低いろう材を溶かし、母材どうしの隙間へ流し込んで接合する方法です。

母材そのものを溶かして一体化させる溶接とは違い、母材はできるだけ固体のまま保ちます。

そのため、薄板・小物・異種金属・多点接合など、溶接では変形や割れが問題になりやすい場面で使われます。

ロウ付けの本質は、ろう材を盛る作業ではなく、狭い隙間へ均一に流す作業です。

外から見えるフィレットだけで判断すると、内部に未充填部が残ることがあります。

母材とろう材の関係

母材とは、接合したい部品本体の金属を指します。

ろう材とは、母材より低い温度で溶け、接合部を埋める金属材料です。

たとえば鉄やステンレスを銀ろうで接合する場合、加熱して溶けるのは銀ろう側です。

母材が溶ける温度まで上げないため、溶接よりも熱影響部が小さく、寸法変化を抑えやすくなります。

ただし、母材をまったく温めなくてもよいという意味ではありません。

母材が十分に温まっていないと、ろう材は接触した瞬間に固まり、隙間へ入り込めません。

正しいロウ付けでは、炎でろう材を直接溶かすのではなく、母材の熱でろう材を溶かします。

この違いを理解していないと、表面に玉状のろうが残るだけで、接合部の中にろうが回らない失敗になります。

毛細管現象とぬれ

ロウ付けでろう材が隙間へ流れる理由は、毛細管現象です。

細い管や狭い隙間では、液体が表面張力によって引き込まれるように移動します。

この力を利用するため、ロウ付けでは母材どうしを密着させすぎず、広げすぎない隙間にします。

もう一つの重要な要素が、ぬれです。

ぬれとは、溶けたろう材が母材表面へ広がる性質を意味します。

油分、酸化皮膜、スケール、めっき不良などがあると、ろう材は弾かれて球になります。

そのため、ロウ付け品質は火力だけでは決まりません。

母材表面の清浄度、フラックスの働き、適正な隙間、加熱温度がそろって、初めて安定した接合になります。

この考え方は、金属表面の状態を扱う表面粗さRaや酸化皮膜の理解ともつながります。

2. はんだ付け・溶接との違い

ロウ付けとはんだ付けは、どちらも母材をできるだけ溶かさず、溶加材で接合するろう接です。

両者を分ける基準は、使うろう材の溶融温度です。

一方、溶接は母材を局部的に溶かし、母材同士または溶加材と一体化させる接合です。

接合法	母材の状態	温度の目安	主な用途
ロウ付け	母材は溶かさない	ろう材が450℃以上で溶融	配管、工具、熱交換器、精密部品
はんだ付け	母材は溶かさない	はんだが450℃未満で溶融	電子部品、配線、端子、基板
溶接	母材を局部的に溶かす	母材の融点付近まで加熱	構造物、厚板、フレーム、圧力部品
接着	母材は溶かさない	常温から加熱硬化まで幅広い	異種材、樹脂、面接合、軽量部品

境界は450℃

ロウ付けとはんだ付けは、ろう材またははんだの融点で区別します。

一般に、液相線温度が450℃を超える溶加材を使うものがロウ付け、450℃以下のものがはんだ付けです。

日本語では、ロウ付けに使う材料を硬ろう、はんだ付けに使う材料を軟ろうと呼ぶことがあります。

硬ろうは高温域で使うため、接合強度や耐熱性を確保しやすい特徴があります。

一方、はんだ付けは低温で接合できるため、電子部品や基板のように熱に弱い部品に適しています。

ただし、融点だけで優劣が決まるわけではありません。

電気的接続が目的ならはんだ付け、気密性や機械的強度が必要ならロウ付けというように、用途で選び分けます。

電子基板に強度目的で高温ロウ付けを行うと、部品や樹脂が熱損傷を受けるため不適切です。

溶接との違い

溶接は母材を溶かして接合するため、接合部を母材と近い強度にできます。

しかし、入熱が大きいほど熱変形、残留応力、熱影響部の硬化や割れが問題になります。

ロウ付けは母材を溶かさないため、溶接よりも変形を抑えやすく、異種金属も組み合わせやすくなります。

たとえば銅とステンレス、超硬合金と鋼材のように、融点や熱膨張が大きく違う材料でも接合しやすいです。

一方で、接合部の強度はろう材と界面状態に依存し、母材と同じとは限りません。

構造強度を厳密に確認する場合は、ロウ付けだけでなく溶接部の強度計算と同じように、荷重・面積・安全率で考える必要があります。

図面で溶接記号を扱う場合は、溶接記号の一覧も併せて確認すると、接合法の指定ミスを防ぎやすくなります。

3. ろう材の種類と選び方

ろう材は、母材・使用温度・必要強度・耐食性・コストで選びます。

代表的なものには、銀ろう、黄銅ろう、りん銅ろう、アルミろう、ニッケルろうがあります。

名称だけで選ぶと、母材にぬれない、温度が高すぎる、腐食環境で劣化するなどの問題が起きます。

ろう材	主な成分	特徴	主な用途
銀ろう	銀、銅、亜鉛、すずなど	低めの温度で流れやすく汎用性が高い	鉄、ステンレス、銅、超硬工具
黄銅ろう	銅、亜鉛	比較的安価で強度を得やすい	鋼材、銅合金、一般機械部品
りん銅ろう	銅、りん、銀など	銅には流れやすく、銅同士ではフラックスを省ける場合がある	銅管、空調配管、熱交換器
アルミろう	アルミ、けい素など	アルミ専用で、母材との温度差が小さい	アルミ熱交換器、薄板部品
ニッケルろう	ニッケル、クロム、ほう素など	耐熱性と耐食性に優れ、炉中や真空で使われる	耐熱部品、ステンレス、高温機器

銀ろう

銀ろうは、鉄鋼、ステンレス、銅、銅合金、超硬合金などに広く使われる代表的なろう材です。

銀、銅、亜鉛を基本とし、すずやニッケルなどを加えて特性を調整したものがあります。

銀の含有量が高いほど、一般に低い温度で流れやすくなる傾向があります。

その分、材料費は高くなるため、精密部品や薄物、異種金属接合などでメリットが出やすいです。

JIS Z 3261では銀ろうが化学成分によって分類され、BAg系の記号で扱われます。

ろう材を選ぶときは、固相線、液相線、推奨ろう付け温度、母材へのぬれ性をセットで確認します。

たとえばカドミウムを含む旧来の銀ろうは作業性に優れるものがありましたが、毒性や環境規制の観点から現在はカドミウムフリー品を選ぶのが基本です。

食品機器、医療機器、環境負荷を重視する製品では、成分証明や規格適合の確認も必要になります。

黄銅ろう・りん銅ろう・アルミろう

黄銅ろうは、銅と亜鉛を主成分とするろう材です。

銀ろうより高い温度が必要ですが、コストを抑えやすく、鋼材や銅合金の一般接合に使われます。

りん銅ろうは、銅とりんを主成分とし、銅管や銅合金のロウ付けで多く使われます。

銅同士であれば、りんの働きによってフラックスを使わずに接合できる場合があります。

ただし、鉄やステンレスに対して万能ではなく、母材を誤ると脆い相を作ったり、ぬれ不良を起こしたりします。

アルミろうは、アルミ母材に使う専用品です。

アルミは酸化皮膜が強固で、母材とろう材の融点差も小さいため、温度管理が非常に重要です。

加熱しすぎると母材が局部的に溶け、加熱不足ではろうが流れません。

アルミの材料特性まで確認したい場合は、金属材料の基本としてヤング率や熱膨張と熱応力の考え方も役立ちます。

4. フラックスと前処理：ぬれを決める下準備

ロウ付けは、金属同士を単に高温で近づけるだけでは成立しません。

母材表面に酸化皮膜や油分が残っていると、ろう材は母材へ広がらず、丸い粒になって弾かれます。

この問題を防ぐために使うのがフラックスです。

酸化皮膜を除去する働き

フラックスは、加熱中に発生する酸化皮膜を除去し、再酸化を抑えて、ろう材のぬれを助けます。

鋼や銅は加熱すると表面が酸化し、アルミやステンレスはもともと強い酸化皮膜を持っています。

この皮膜が残ると、ろう材は金属表面へ直接接触できません。

フラックスはその障害を取り除き、ろう材が母材表面に薄く広がれる状態を作ります。

ただし、フラックスにも有効温度範囲があります。

低温用フラックスを高温で長く加熱すると、焦げたりガラス状になったりして、逆にろうの流れを妨げます。

母材、ろう材、加熱方法に合ったフラックスを選ぶことが必要です。

真空炉や還元性雰囲気で行うロウ付けでは、条件によってフラックスを使わない方法もあります。

洗浄・残渣管理

前処理では、油分、切削液、手の皮脂、酸化スケール、塗装、めっき不良を取り除きます。

脱脂には溶剤洗浄、アルカリ洗浄、超音波洗浄などが使われます。

酸化皮膜が厚い場合は、研磨、ブラスト、酸洗いなどで表面を整えます。

ここで重要なのは、洗浄後に再び汚さないことです。

手で触った部分だけろうが流れない、治具の汚れが転写して不良になる、といった失敗は現場でよく起こります。

ロウ付け後のフラックス残渣も管理が必要です。

残渣が吸湿性や腐食性を持つ場合、接合直後は問題なく見えても、時間が経ってから腐食や漏れの原因になります。

水洗、温水洗浄、酸洗い、機械的除去など、フラックスの種類に合わせて除去方法を決めます。

腐食の基本を整理したい場合は、異種金属の組み合わせで問題になりやすいガルバニック腐食も確認しておくと安全です。

5. 継手設計と隙間管理：強度を作る核心

ロウ付けの強度は、ろう材の強さだけで決まりません。

実際には、継手形状、接合面積、隙間、ろうの回り方、母材表面状態が組み合わさって決まります。

そのため、作業者の火加減だけに頼るのではなく、設計段階でロウ付けしやすい形を作ることが重要です。

適正隙間の目安

ロウ付けでは、隙間が狭いほどよいわけではありません。

隙間が狭すぎると、ろう材が入り込む通路がなくなり、未充填やボイドが発生します。

逆に隙間が広すぎると、毛細管現象が弱くなり、ろう材が下へ流れ落ちたり、フィレットだけが大きくなったりします。

一般的なロウ付けでは、接合時の隙間として0.025〜0.125mm程度が一つの目安になります。

インチ表記では0.001〜0.005in程度に相当します。

ただし、この値は万能ではありません。

ろう材の種類、母材、加熱温度、熱膨張、継手形状によって、最適な隙間は変わります。

たとえば0.05mmの常温隙間で組んでも、加熱時に外側部品が大きく膨張すれば、ロウ付け温度では隙間が広がります。

逆に内側部品の膨張が大きい組み合わせでは、常温では適正でも、加熱中に隙間が詰まることがあります。

たとえば異種金属では、加熱時に片方が大きく膨張し、常温での隙間とロウ付け温度での隙間が変わります。

図面寸法を決めるときは、常温寸法だけでなく、加熱時に実際の隙間がどう変化するかまで考える必要があります。

接合面積と応力

ロウ付け継手は、突き合わせよりも重ね継手のほうが強度を確保しやすいです。

理由は単純で、重ねることで接合面積を広く取れるからです。

荷重 が接合面積 にかかる場合、平均応力は次の式で見積もれます。

ここで、 は平均応力、 は荷重、 は有効接合面積です。

同じ荷重でも、接合面積が2倍になれば、平均応力は半分になります。

ただし、面積を広げれば無限に強くなるわけではありません。

重ね長さが大きすぎると、端部に応力が集中し、中央部は強度にあまり寄与しない場合があります。

引張、せん断、曲げ、ねじりのどれを受けるかで、望ましい継手形状は変わります。

強度が必要なロウ付けでは、ろう材の銘柄より先に、荷重方向と接合面積を確認します。

疲労荷重を受ける場合は、疲労設計の視点で応力集中や繰返し荷重も確認します。

6. 加熱方法と温度管理

ロウ付けの加熱方法には、トーチ、炉中、高周波、抵抗、ディップ、真空炉などがあります。

少量試作と量産、単純形状と複雑形状、空気中と雰囲気中では、最適な方法が変わります。

加熱方法	特徴	向く用途	注意点
トーチろう付け	設備が簡単で部分加熱しやすい	補修、試作、小ロット	加熱むらと作業者差が出やすい
炉中ろう付け	複数箇所を均一に加熱できる	量産、多点接合、複雑部品	治具、雰囲気、熱履歴の管理が必要
高周波ろう付け	電磁誘導で短時間加熱できる	リング状部品、軸、工具	コイル形状と加熱分布の設計が重要
抵抗ろう付け	接触抵抗の発熱を利用する	端子、小物、局部接合	加圧力と電流条件で品質が変わる
真空ろう付け	酸化を抑え、清浄な接合ができる	精密部品、耐熱部品、ステンレス	設備費が高く、清浄管理が厳しい

トーチ・高周波・抵抗

トーチろう付けは、ガス炎で母材を加熱する最も身近な方法です。

設備が簡単で、補修や試作、小ロットに向いています。

一方で、炎を当てる位置や動かし方により、局部過熱や加熱不足が起きやすいです。

上手な作業では、ろう材ではなく母材全体を均一に温め、接合部がろう材の流動温度に達したところでろうを供給します。

高周波ろう付けは、誘導加熱で短時間に加熱できる方法です。

リング状の部品、軸、超硬チップ付き工具などで使われます。

コイル形状、周波数、出力、部品位置によって加熱分布が大きく変わるため、治具化と条件出しが重要です。

抵抗ろう付けは、電流による発熱を利用する方法で、端子や小物の局部接合に使われます。

電流値、通電時間、加圧力が品質を左右します。

炉中・真空・雰囲気

炉中ろう付けは、炉内で部品全体を加熱する方法です。

複数箇所を同時に接合でき、量産性と再現性に優れます。

ろう材はリング、箔、ペーストなどで事前配置し、治具で隙間を維持します。

雰囲気炉では、窒素、水素、分解アンモニアなどの雰囲気で酸化を抑えます。

真空ろう付けでは、真空環境により酸化や不純物の影響を抑え、フラックスを使わずに清浄な接合を狙えます。

ステンレス、ニッケル基合金、精密部品、熱交換器などで使われる方法です。

ただし、真空炉は設備費が高く、部品洗浄や治具材料、蒸発しやすい元素への配慮が必要です。

ロウ付け温度は、ろう材の固相線と液相線を理解して管理します。

固相線は溶け始める温度、液相線は完全に液体になる温度です。

溶融範囲が広いろう材では、半溶融状態が長く続き、流動性が不足する場合があります。

そのため、カタログ上の融点だけでなく、実際に流れる温度域を確認します。

実作業では液相線を少し上回る温度域で、母材を過熱しすぎないように管理します。

7. 用途別の使い分け

ロウ付けは、見た目以上に適用範囲が広い接合法です。

特に、気密性、熱伝導、異種金属接合、寸法精度、多点同時接合が必要な部品で強みを発揮します。

一方で、厚板構造物の主強度部材や、極端な高温で使う部品には向かない場合があります。

配管・熱交換器

銅管、空調配管、冷凍機配管では、りん銅ろうや銀入りりん銅ろうがよく使われます。

銅どうしの接合では流れがよく、気密性を得やすいことが理由です。

配管では、漏れないことが最重要です。

そのため、外観上フィレットが見えていても、内部にろうが回っているかを確認する必要があります。

熱交換器では、薄板やフィン、チューブを多数同時に接合する場面があります。

このような部品では、炉中ろう付けや真空ろう付けが有効です。

ろう材の量が多すぎると流路をふさいだり、薄板を侵食したりします。

逆に少なすぎると漏れや未接合が発生します。

熱交換器そのものの仕組みを整理したい場合は、熱交換器の種類も参考になります。

超硬工具・精密部品

超硬工具では、超硬チップを鋼製シャンクへロウ付けする用途があります。

超硬合金と鋼材は熱膨張係数が異なるため、加熱冷却時に残留応力が生じます。

この応力が大きいと、チップ割れ、はがれ、使用中の欠損につながります。

銀ろうやニッケル入り銀ろうなど、ぬれ性と強度を考慮したろう材を選びます。

精密部品では、ロウ付け後の寸法変化、治具跡、変色、フラックス残渣が問題になります。

小さな部品ほど、ろう材量のばらつきや位置ずれが機能に直結します。

リングろうやペーストろうを使い、供給量を一定にする方法が有効です。

SUS304などのステンレス部品を扱う場合は、材料側の耐食性や熱影響も重要です。

ステンレスの基本特性は、SUS304の用途で整理できます。

8. 不具合・検査・安全上の注意点

ロウ付けの不具合は、見た目だけでは判断しにくいものが多いです。

外周にろうが回っていても、内部に空洞や未接合が残ることがあります。

原因を切り分けるには、現象を「流れない」「ぬれない」「割れる」「漏れる」に分けると整理しやすくなります。

不具合	主な原因	対策
ろうが流れない	加熱不足、隙間過小、フラックス失活	母材を均一加熱し、隙間とフラックス有効温度を確認する
玉状にはじく	油分、酸化皮膜、母材不適合	脱脂、研磨、適正フラックス、ろう材変更を行う
ボイドが残る	隙間過大、ろう材不足、ガス巻込み	治具で隙間を管理し、ろう材量と加熱方向を見直す
割れ・はがれ	熱膨張差、過熱、急冷、脆い反応層	材料組合せ、冷却速度、ろう材、重ね長さを見直す
腐食・変色	残渣残り、異種金属接触、過熱酸化	洗浄、乾燥、防食設計、雰囲気管理を徹底する

代表不具合と原因

ろうが流れない場合、最初に見るべきなのは母材温度です。

ろう材だけを炎で溶かしていると、液体になったろうが母材へぬれず、表面に盛り上がります。

次に確認するのは隙間です。

隙間が狭すぎると通路がなく、広すぎると毛細管現象が弱くなります。

ぬれ不良では、油分や酸化皮膜の残留、フラックス不足、母材とろう材の組み合わせ不良が疑われます。

割れやはがれでは、熱膨張差、急冷、硬く脆い化合物層、過大な応力集中が原因になります。

溶接と同様に、接合不良は単一原因ではなく、材料・形状・熱履歴・作業条件が重なって発生します。

欠陥の見方を広く整理する場合は、溶接欠陥の原因も参考になります。

検査方法

ロウ付け後の検査は、用途に合わせて選びます。

一般的には、外観検査、寸法検査、漏れ検査、断面観察、引張またはせん断試験が使われます。

非破壊で内部欠陥を見たい場合は、用途に応じてX線透過試験や超音波探傷を検討します。

ただし、薄い重ね継手や微細なボイドは検出が難しいため、試作段階の断面確認が有効です。

配管や熱交換器では、気密性や水密性を確認するために、圧力保持試験やリーク試験を行います。

重要部品では、試作品を切断して断面を観察し、ろうの充填状態やボイドを確認します。

外観検査では、フィレットの連続性、過剰なろうだまり、焼け、フラックス残渣、母材溶けを見ます。

ただし、外観がきれいでも内部が満たされているとは限りません。

量産品では、作業後検査だけに頼らず、前処理、隙間、ろう材量、炉温プロファイルを工程管理項目にします。

検査で不良を見つけるより、条件管理で再発させないことが重要です。

安全と異種金属への注意

ロウ付けでは、高温、炎、フラックス、金属ヒュームを扱います。

作業時は保護メガネ、耐熱手袋、換気、火気管理を徹底します。

フラックスや酸洗い液は、皮膚や目に有害なものがあるため、安全データシートを確認して扱います。

カドミウムを含むろう材は、有害な蒸気や環境規制の問題があるため、通常は避けるべきです。

異種金属接合では、熱膨張差だけでなく、電位差による腐食にも注意します。

銅とアルミ、ステンレスと炭素鋼などを組み合わせる場合、使用環境に水分や電解質があると腐食が進みやすくなります。

ロウ付けは異種金属に強い接合法ですが、組み合わせれば何でも安全という意味ではありません。

材料、温度、荷重、腐食環境を同時に見て、接合後の使用条件まで確認することが重要です。

9. まとめ

ロウ付けとは、母材を溶かさず、母材より融点の低いろう材を溶かして接合する方法です。

はんだ付けとの違いは、溶加材の融点が450℃を超えるかどうかにあります。

溶接との違いは、母材を溶かして一体化させるか、ろう材を介して接合するかです。

ロウ付けの品質は、毛細管現象、ぬれ、フラックス、前処理、隙間管理で決まります。

ろう材には銀ろう、黄銅ろう、りん銅ろう、アルミろう、ニッケルろうなどがあります。

母材、使用温度、必要強度、耐食性、コストに合わせて選ぶことが大切です。

隙間は狭すぎても広すぎても不良になり、接合時の熱膨張まで考えて設計します。

加熱方法は、試作ならトーチ、量産や多点接合なら炉中や真空、高速局部加熱なら高周波が候補になります。

ロウ付けは変形を抑え、異種金属や気密部品を接合しやすい一方、強度・耐熱・腐食への配慮が欠かせません。

設計段階で継手形状と隙間を決め、作業段階で清浄度と温度を管理することで、安定したロウ付け品質を得られます。
