ノギスの使い方と読み方｜測り方の基本

製造現場や品質検査の場で「この寸法をノギスで測ってください」と指示された経験はないでしょうか。

ノギスは外径・内径・深さという3種類の測定をたった1本でこなせる、ものづくりの基本計測器です。
しかし、バーニヤ目盛りの読み方に自信がなかったり、正しい使い方を体系的に学ぶ機会がなかったりする方も少なくありません。

読み方を誤れば0.05mm単位の判定ミスにつながり、不良品の流出や設計意図の逸脱を招く恐れがあります。

ノギスはアナログ・デジタル・ダイヤルと種類も多く、測定対象や要求精度に応じた正しい選び方を知っておくことが現場力の向上につながります。

本記事では、ノギスの構造・読み方・使い方から測定誤差の要因、他の計測器との比較、校正・メンテナンスまで、実務に必要な知識を幅広く解説します。

1. ノギスとは？各部の名称と役割

ノギスとは、長さを精密に測定するための計測器です。
英語ではVernier caliperと呼ばれ、16世紀にポルトガルの数学者ペドロ・ヌネシュが副尺の原理を考案したことに由来します。

その後、1631年にフランスの数学者ピエール・バーニヤが現在の形に近いバーニヤ目盛りを完成させました。
日本語の「ノギス」はドイツ語のNonius（ヌネシュのラテン名）が語源です。

ノギスが製造現場で重宝される最大の理由は、1本の器具で3種類の測定ができる汎用性にあります。
外径・内径・深さをそれぞれ異なる部位で測定できるため、現場で何種類もの計測器を持ち歩く必要がありません。

旋盤やフライス盤で加工した部品の仕上がり寸法を確認するとき、溶接後のビード幅や脚長を検査するとき、あるいは公差の範囲内に収まっているかを判定するときなど、活躍の場面は多岐にわたります。

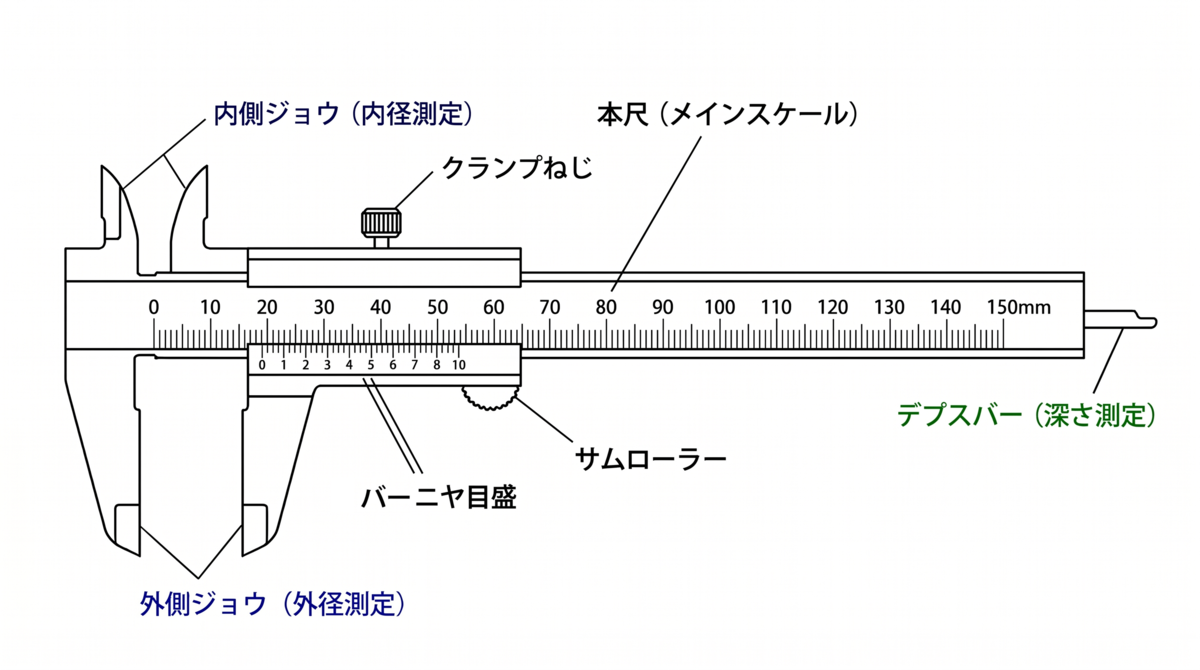

ノギスの主要な構成部品を以下にまとめます。

• 本尺（メインスケール）：mm単位の主目盛りが刻まれた、ノギス本体の長い棒状の部分です。測定値の整数部分をここから読み取ります。一般的なノギスでは150mmまたは300mmの範囲が刻まれています。
• バーニヤ目盛り（副尺）：本尺に沿ってスライドする可動部に刻まれた目盛りです。本尺の最小目盛り以下の端数を読み取るために使用します。0.05mm分解能の場合は20等分、0.02mm分解能の場合は50等分された目盛りが刻まれています。
• 外側ジョウ：本尺側とスライダー側にそれぞれ1枚ずつあり、ワークを外側から挟んで外径や厚さを測定します。丸棒の直径や板の厚みを測る際に最も多く使われる部位です。
• 内側ジョウ：本体上部に位置する小さなジョウで、穴や溝の内径を測定します。穴の中に差し込んで広げるように使います。パイプの内径やキー溝の幅測定などで活躍します。
• デプスバー（深さ測定棒）：本尺の端から突き出る細い棒で、穴や段差の深さを測定します。スライダーを動かすと連動して繰り出される構造です。
• クランプねじ：スライダーを任意の位置で固定するためのねじです。測定値を読み取る際にスライダーがずれるのを防ぎます。罫書き作業で活用される場面もあります。
• サムローラー：スライダーを滑らかに移動させるためのローラーです。指先で回すことで微調整ができるため、測定力を一定に保ちたい精密測定の場面で活躍します。

JIS B 7507では、ノギスの器差として測定範囲に応じた許容値が規定されています。
たとえば測定範囲0～150mmのノギスでは、器差の許容値は±0.05mmです。

この精度は一般的な寸法検査には十分ですが、より高い精度が求められる場合はマイクロメーターやダイヤルゲージといった計測器の使用を検討する必要があります。

ノギスの測定範囲は0～150mmが最も普及しており、加工部品の検査や受入検査に広く使われています。
このほかに0～200mm、0～300mm、0～600mmといった大型のモデルも存在しますが、測定範囲が大きくなるほどノギス自体の自重たわみの影響が無視できなくなるため注意が必要です。

ノギスは機械加工の現場だけでなく、DIYやホビーの世界でも活用されています。
3Dプリンタで出力した部品の寸法チェック、模型のパーツ合わせ、電子工作での基板寸法確認など、幅広い分野で使われる身近な精密測定器です。

ノギスを初めて手にする方にとっては、各部の名称が多くて戸惑うかもしれません。
しかし、実際に測定で頻繁に意識するのは外側ジョウ・内側ジョウ・デプスバー・バーニヤ目盛りの4つです。
まずはこの4つの位置と役割を覚えるところから始めてみてください。

製造業における品質管理体系の中では、ノギスは「汎用測定器」に分類されます。
MSA（測定システム解析）の対象としても頻繁に取り上げられ、測定の信頼性を定量的に評価する際の代表的な計測器です。

2. ノギスの種類と特徴

ノギスには用途や読み取り方式の違いにより、いくつかの種類が存在します。
現場で正しく使い分けるためには、それぞれの特徴を理解しておくことが重要です。

アナログノギス（バーニヤノギス）

最も古典的なタイプで、本尺とバーニヤ目盛りの目視読み取りで測定値を求めます。
電池が不要で、油や切削液がかかる環境でも安定して使用できる点が最大の強みです。

一般的な分解能は0.05mmで、熟練者であれば0.02mmの分解能を持つ製品も使いこなせます。
価格は数千円程度と手頃で、教育用途や実習にも広く用いられています。

ただし、バーニヤ目盛りの読み取りにはある程度の経験と技能が求められます。
初めて使う方が正確に読み取れるようになるまでには、何度か練習を重ねる必要があるでしょう。

デジタルノギス

液晶ディスプレイ（LCD）に測定値が数値表示されるタイプです。
分解能は0.01mmが標準で、読み取りに技能を必要としないため、誰でも素早く正確に測定できます。

ゼロリセット機能を使えば、任意の位置をゼロ点に設定して比較測定を行うこともできます。
たとえば基準となるブロックゲージで0をリセットし、ワークとの差を直読するといった使い方が可能です。

インチ/ミリ切替機能を備えた製品が多く、海外規格の図面に対応する際にも便利です。
ただし電池が必要であり、切削液や水がかかる環境では防水仕様（IP67等）の製品を選ぶ必要があります。

SPC対応のデータ出力端子を備えたモデルもあり、測定データをPCに自動転送して統計的工程管理に活用することも可能です。
工程能力指数の算出などにデータを直接連携させる現場も増えています。

ダイヤルノギス

バーニヤ目盛りの代わりにダイヤルゲージを搭載したタイプです。
分解能は0.02mmが一般的で、円形のダイヤル表示により針の位置を直感的に読み取れます。

アナログノギスよりも読み取りが容易で、デジタルノギスと異なり電池が不要です。
両方の長所を兼ね備えた存在と言えるでしょう。

ただしダイヤル部分の歯車機構は衝撃に弱いため、落下や乱暴な取り扱いは厳禁です。
また、歯車のバックラッシュ（遊び）により、スライダーの送り方向を反転させたときに読み取り誤差が生じる場合があります。

特殊用途のノギス

上記3タイプのほかに、特定の用途に特化した特殊なノギスも存在します。
代表的なものをいくつか紹介します。

ポイントノギスは、ジョウの先端が鋭く尖った形状をしています。
狭い溝の幅やねじのピッチ径など、通常のジョウでは入りにくい箇所の測定に使用します。

インサイドノギスは、内径測定に特化したノギスです。
通常のノギスの内側ジョウよりも長いジョウを持ち、深い穴の内径を正確に測定できます。
パイプの内径測定や大型機械部品の内径検査で活躍します。

デプスノギスは、深さ測定に特化した構造を持つノギスです。
幅広い基準面と長いデプスバーにより、通常のノギスでは測りにくい深い穴の深さも安定して測定できます。
段差の高さ計測にも適しており、金型や治具の加工検査で使用されることが多いです。

オフセットノギスは、ジョウの位置がオフセット（偏心）した構造になっています。
段付き部品の段差寸法や、通常のノギスでは届かない位置にある測定箇所に対応できます。

これらの特殊ノギスは汎用ノギスに比べて高価ですが、特定の測定シーンでは非常に有効です。
まずは汎用ノギスで基本を身につけ、必要に応じて特殊タイプを導入するのが合理的な進め方でしょう。

【比較】3種類の汎用ノギスの特徴を以下の表にまとめます。

比較項目	アナログノギス	デジタルノギス	ダイヤルノギス
分解能	0.05mm（0.02mm）	0.01mm	0.02mm
読み取り方法	バーニヤ目盛り目視	LCD数値表示	ダイヤル針読み
電池	不要	必要	不要
耐環境性	高い（油・水に強い）	防水仕様が必要	衝撃に弱い
読み取り技能	必要（教育が要る）	不要（初心者向き）	やや容易
データ出力	不可	SPC出力対応あり	不可
価格帯	数千円～	5千円～2万円	5千円～1.5万円

製造現場で最も多く採用されているのはデジタルノギスです。
読み取りミスのリスクが低く、測定効率が高いことがその理由です。

一方、アナログノギスは電池切れの心配がなく過酷な環境でも使える信頼性の高さから、現在でも根強い支持があります。
特に油まみれになる切削加工の現場や、防爆区域での使用ではアナログが選ばれることが多いです。

品質管理部門で測定データの電子化を推進している場合は、SPC出力機能付きのデジタルノギスが最適でしょう。
MSA（測定システム解析）を実施する際にもデジタルデータとの親和性が高いです。

3. ノギスで測れる3つの測定方法

ノギス1本で実施できる測定は、外径測定・内径測定・深さ測定の3種類です。
それぞれの測定で使用する部位と操作手順が異なるため、正しく理解しておく必要があります。

外径測定（外側ジョウを使用）

最も基本的な測定方法で、ワークの外側寸法を外側ジョウで挟んで測定します。
丸棒の直径、板の厚さ、六角ボルトの二面幅など、外側から測定可能なあらゆる寸法に使用できます。

測定時のポイントは、ジョウの測定面をワークに密着させることです。
ジョウが斜めに当たっていると、実際の寸法よりも大きな値が出てしまいます。

特に丸棒の外径を測る場合は、ジョウが軸の中心を通る直径方向に正しく位置していることを確認してください。
弦の方向で測定してしまうと、直径よりも小さい値が出ます。

外側ジョウによる測定値は、次の基本式で求められます。

Lは測定値（mm）、L₀は本尺の読み取り値（整数mm部分）、nはバーニヤ目盛りの一致目盛り番号、dは最小読取値（0.05mmまたは0.02mm）を表します。
この式はアナログノギスの読み取り全般に共通する基本公式です。

内径測定（内側ジョウを使用）

穴や溝の内側寸法を、内側ジョウを穴の中に入れて広げるようにして測定します。
パイプの内径、キー溝の幅、段付き穴の直径などの測定に使用します。

内径測定では、ジョウの先端がワークの直径方向に正しく配置されていることが重要です。
軸方向にずれると実際の内径よりも小さな値が出てしまいます。

正しい値を得るためには、ノギスを軽く揺すりながら最大値を探る操作が必要です。
内径の直径方向にジョウが一致したとき、読み取り値は最大値を示します。

なお、内側ジョウの先端は外側ジョウに比べて接触面積が小さいため、ワーク表面に傷がつきやすい点に注意してください。
アルミ合金やプラスチック樹脂のような軟らかい材料では、ジョウの当て方に特に注意が必要です。

深さ測定（デプスバーを使用）

穴や段差の深さを、本尺端部から突き出るデプスバーで測定します。
止まり穴の深さ、段差の高さ、ザグリ穴の深さなどの測定に使用します。

測定時は、本尺の端面（基準面）をワークの上面にしっかりと密着させた状態でスライダーを動かします。
デプスバーが穴の底に当たった時点の読み取り値が深さの測定値です。

深さ測定では、基準面の平行度とデプスバーの垂直度が精度に大きく影響します。
基準面が傾いていると、実際の深さよりも大きな値が出てしまいます。

精度を高めるコツとして、本尺端面をワーク上面に押し当てた状態で、デプスバーが底面に軽く当たるまでサムローラーで送ることをおすすめします。
押し付けすぎるとデプスバーがたわんで過大な値が出ることがあるためです。

3つの測定方法の使い分け

実務でノギスを使う場面を整理すると、圧倒的に多いのは外径測定です。
旋盤やフライス盤で加工した部品の仕上がり寸法チェック、受入検査での寸法確認、組立前の嵌合部品の寸法照合などが代表的な用途です。

内径測定はパイプの内径確認や穴加工後の仕上がり検査で使いますが、精密な内径測定にはシリンダーゲージのほうが適している場合もあります。
ノギスの内側ジョウは構造上、穴の中心を正確に捉えることが難しいためです。

深さ測定は止まり穴やザグリ加工の深さ確認に使いますが、使用頻度は外径・内径に比べると少ないです。
専用のデプスマイクロメーターのほうが精度が出る場面もあるため、要求精度に応じて使い分けてください。

4. バーニヤ目盛りの読み方

バーニヤ目盛りの読み方は、アナログノギスを使いこなす上で最も重要なスキルです。
原理を正しく理解すれば、0.05mmの精度で確実に寸法を読み取ることができます。

バーニヤ目盛りの原理

バーニヤ目盛りは「微小な長さの差を拡大して読み取る」という巧妙な仕組みに基づいています。

一般的な0.05mm分解能のノギスでは、本尺の目盛りは1mm間隔で刻まれています。
一方、バーニヤ目盛りは本尺の19mm分の長さを20等分して刻まれています。

したがって、バーニヤ1目盛りの長さは次の式で求められます。

本尺1目盛り（1mm）との差が最小読取値です。

このわずか0.05mmの差が、バーニヤ目盛りの各目盛り位置で累積的に現れます。
そのため、どの目盛りが本尺と一致しているかを観察することで、0.05mm単位の端数を読み取ることができるのです。

たとえばバーニヤの3番目の目盛りが本尺と一致していれば、端数は0.05×3＝0.15mmです。
7番目が一致していれば0.05×7＝0.35mmというように、一致位置の番号がそのまま端数の情報を表します。

読み取り手順（3ステップ）

バーニヤ目盛りの読み取りは、以下の3ステップで行います。

ステップ1：本尺の読み取り

バーニヤ目盛りの0線（ゼロ線）が本尺上のどの位置にあるかを確認します。
0線の左側にある本尺の目盛りを読み取り、これが整数mm部分の測定値になります。

たとえばバーニヤの0線が23mmと24mmの間にあれば、本尺の読みは23mmです。
このとき、必ず0線の左側の目盛りを読むことに注意してください。

ステップ2：バーニヤの一致目盛りを探す

バーニヤ目盛りの中で、本尺の目盛り線と最もきれいに一致している目盛りを探します。
一致している目盛りでは、バーニヤの線と本尺の線が1本に重なって見えます。

隣接する2本が同じくらい一致して見える場合は、小さいほうの番号を採用するのが一般的です。
目の良さに自信がない場合は、ルーペ（10倍程度）を使うと判別しやすくなります。

ステップ3：測定値の算出

測定値は次の式で計算します。

たとえば、本尺の読みが23mm、バーニヤの一致目盛りが7番目であれば、測定値は次のとおりです。

0.02mm分解能ノギスの場合

0.02mm分解能のノギスでは、バーニヤ目盛りが本尺の49mm分の長さを50等分して刻まれています。
この場合の最小読取値は次のとおりです。

読み取り手順の考え方は0.05mmタイプとまったく同じで、一致目盛りの番号に0.02mmを掛けて端数を求めます。
ただし、50本もの目盛りの中から一致線を見つける必要があるため、0.05mmタイプよりも高い集中力と観察力が求められます。

読み取り練習：もう1つの具体例

理解を深めるために、もう1つの読み取り例を見てみましょう。
0.05mm分解能のアナログノギスで、ある丸棒の外径を測定した場合を想定します。

ステップ1で本尺を確認すると、バーニヤの0線は47mmと48mmの間に位置しています。
したがって本尺の読みは47mmです。

ステップ2でバーニヤ目盛りを観察すると、12番目の目盛りが本尺の目盛り線と最もきれいに一致しています。

ステップ3で計算します。

このように、本尺で整数部を読み、バーニヤで小数部を読み取るという基本パターンは一定です。
何度か実際のノギスで練習すれば、数秒で読み取れるようになります。

読み間違いを防ぐコツ

バーニヤの読み取りで最も多い失敗は、本尺の読みを1mm間違えるパターンです。
バーニヤの0線が目盛り線のすぐ右にあるのか、すぐ左にあるのかを慎重に確認しましょう。

もう一つよくある失敗は、バーニヤ目盛りの番号を読み間違えることです。
0番と10番の位置には通常数字が印字されているので、これを基準に数えるとミスが減ります。

デジタルノギスであればこうした読み取りミスは発生しません。
ただし、アナログノギスで読み取り力を鍛えておくと、目盛り式の他の計測器（マイクロメーター、ダイヤルゲージなど）にも応用が利きます。

練習方法としては、ブロックゲージやピンゲージなど寸法が既知の基準器を使って繰り返し読み取りを行うのが効果的です。
正解がわかっている状態で読み取り練習を積むと、一致目盛りを見極めるコツが短期間で身につきます。

5. ノギスの正しい使い方と測り方

正しい測定値を得るためには、ノギスの操作手順を確実に守ることが重要です。
ここでは、外径測定を例にとって具体的な手順を解説します。

測定前の準備

まずジョウの測定面を清潔なウエスで拭き、切粉や油膜を除去します。
異物が付着したまま測定すると、その分だけ測定値が大きく出てしまいます。

次に、ジョウを完全に閉じた状態でゼロ点を確認します。
アナログノギスの場合はバーニヤの0線と本尺の0線が一致していることを確認します。

デジタルノギスの場合は表示が0.00mmになっていることを確認し、ずれている場合はゼロリセットボタンを押します。
この「ゼロ点確認」は測定のたびに行う習慣をつけてください。

ワーク側の準備も重要です。
測定箇所にバリが残っていると正しい値が得られませんので、バリ取りを済ませてから測定に入りましょう。

測定の実施

ワークを安定した場所に置き、外側ジョウでワークを軽く挟みます。
このとき重要なのは測定力の加減です。

強く挟みすぎるとワークが弾性変形して実際の寸法よりも小さな値が出ます。
逆に弱すぎるとジョウが密着せず、大きな値が出てしまいます。
ゴム製品やプラスチック部品のような弾性体を測定する場合は、変形の影響が特に顕著に出るため、測定力の管理がいっそう重要になります。

適切な測定力は、サムローラーを使って軽い抵抗を感じる程度にスライダーを動かすことで実現できます。
「ジョウがワークに軽く触れた」と感じた瞬間に送りを止める感覚が理想的です。

測定値を読み取る際は、目盛りを正面から見ることが鉄則です。
斜めから見ると視差（パララックス）が生じ、正しい値が読み取れません。

クランプねじを軽く締めてスライダーを固定してからワークを外し、安定した状態で読み取りを行うと正確性が向上します。
特に手のひらサイズ以下の小さなワークは、固定してから読み取る習慣をつけると良いでしょう。

測定姿勢と安定性の確保

正確な測定のためには、作業者自身の姿勢も重要な要素です。
立ったまま不安定な体勢で測定すると、手の振れや測定力のムラが生じやすくなります。

理想的には、肘を作業台に固定した状態でノギスを操作することをおすすめします。
ワークが小さい場合は、バイスや治具で固定して両手でノギスを操作するとさらに安定します。

大きなワーク（300mm以上）を測定する場合は、ノギスの自重たわみにも注意が必要です。
ノギスを水平に保ちながら測定するか、ワークの直下にノギスを当てるようにしてたわみの影響を最小限に抑えてください。

測定結果の記録と判定

測定した値は、図面に記載された公差と照合して合否を判定します。
たとえば図面の寸法が「φ20±0.1」であれば、19.90mm～20.10mmの範囲内に入っていれば合格です。

同一箇所を複数回測定し、ばらつきを確認することも品質管理の基本です。
3回測定した値の平均をとると、偶然誤差の影響を低減できます。

複数の測定者が同一ワークを測定する場合は、ゲージR&Rで測定システムのばらつきを定量評価することも検討してください。

よくある測定ミスと防ぎ方

現場で頻繁に見られるノギスの測定ミスには、いくつかの典型的なパターンがあります。

最も多いのはジョウの斜め当てです。
ジョウの測定面がワークに対して傾いていると、コサイン誤差が生じて実寸よりも大きな値が出ます。
ジョウの測定面全体がワークに均一に密着していることを、目視と感触で確認してください。

次に多いのは測定力の過大です。
特に薄肉パイプやプラスチック部品のような剛性の低いワークでは、強く挟んだだけでワークが変形してしまいます。
サムローラーを使えば過大な力を加えずに済むため、意識的に活用しましょう。

3番目はゼロ点のずれに気づかないまま測定してしまうケースです。
ジョウに切粉が挟まった状態でゼロリセットを押すと、すべての測定値にオフセットが乗ります。
ゼロリセットの前には必ずジョウの清掃を行い、光漏れ検査でジョウが完全に閉じていることを確かめてください。

デジタルノギスを使った効率的な測定テクニック

デジタルノギスには、アナログにはない便利な機能がいくつか搭載されています。
これらを使いこなすと、測定効率が格段に向上します。

ゼロリセットによる比較測定

基準となるブロックゲージやマスターワークをジョウで挟んだ状態でゼロリセットを押すと、以降の測定値が「基準との差」として表示されます。
たとえば基準寸法が25.00mmのマスターワークでゼロリセットし、ワークを測定して「+0.03」と表示されれば、そのワークの寸法は25.03mmです。

この方法は連続検査で特に有効です。
絶対値を毎回読み取るよりも、基準からの偏差だけを見るほうが判定ミスが起こりにくいためです。

段差測定（ステップ測定）

ノギスのジョウを使って段差の高さを測定する場面でも、デジタルのゼロリセット機能が活躍します。
まず下段にジョウを当ててゼロリセットし、次に上段にジョウを当てれば、表示値がそのまま段差の高さになります。

データ出力によるSPC連携

SPC対応のデジタルノギスは、測定データをケーブルまたは無線でPCに自動転送できます。
手書き記録やキーボード入力が不要になるため、転記ミスの防止と記録工数の削減が同時に実現できます。

収集したデータは工程能力指数の算出や管理図の作成に直接活用でき、統計的工程管理（SPC）の導入を後押しします。
品質管理部門が測定データの電子化を推進している場合は、SPC出力機能付きモデルの導入を検討してみてください。

測定後の処理

測定が完了したら、ジョウの測定面をウエスで清掃します。
切粉や研削粉が付着したまま放置すると、測定面に微細な傷がつき精度低下の原因になります。

保管時はジョウをわずかに開いた状態（0.5mm程度）にしてから専用ケースに入れます。
ジョウを完全に閉じたまま長期間保管すると、測定面同士が密着（リンギング現象）して表面を傷める恐れがあります。

関連記事

instant.engineer

6. 測定精度を左右する誤差要因と対策

ノギスの測定精度は、さまざまな誤差要因によって左右されます。
これらの誤差を理解し、適切に対処することで、信頼性の高い測定結果を得ることができます。

温度変化による熱膨張

ノギスもワークも金属製であるため、温度変化に伴う熱膨張の影響を受けます。
JIS規格では測定の基準温度を20℃と定めており、この温度からの偏差が誤差の原因になります。

熱膨張による寸法変化は次の式で算出できます。

ΔLは寸法変化量（mm）、αは線膨張係数（/℃）、Lは測定対象の長さ（mm）、ΔTは基準温度からの温度差（℃）を表します。

たとえば、鋼（α＝11.7×10⁻⁶/℃）の100mm部品を30℃の環境で測定した場合、温度偏差による寸法変化は次のとおりです。

この値は0.05mm分解能のノギスでは問題になりませんが、0.01mm分解能のデジタルノギスでは無視できない大きさです。
高精度の測定を行う場合は、測定室の温度を20℃±2℃に管理してください。

ノギスとワークの材質が異なる場合（たとえばステンレス製ノギスでアルミワークを測るなど）は、両者の線膨張係数の差にも注意が必要です。
ノギスとワークを測定前に同じ環境で十分に温度なじみさせることが最善策です。

また、ノギスを素手で長時間握ると体温で本尺が膨張する場合があります。
精密測定時はワークの把持面を最小限にし、手袋の着用も検討してください。

実務的な対策として、加工直後の高温ワークは十分に冷却してから測定に入ることが鉄則です。
旋盤やフライス盤で加工した直後の部品は切削熱で数十℃まで上昇していることがあり、そのまま測定すると熱膨張分だけ実際よりも大きな値が出てしまいます。

アッベの原理と構造的誤差

アッベの原理とは、「測定器の目盛り軸と測定軸を同一直線上に配置すべき」という計測の基本原則です。
ノギスは構造上、目盛りのある本尺とジョウの測定面が異なる位置にあるため、アッベの原理を満たしていません。

この構造的な特性から、スライダーにガタ（遊び）があると、ジョウの先端が傾いてしまい測定誤差が生じます。
この誤差は次の式で近似できます。

εはアッベ誤差（mm）、hは本尺から測定面までの距離（オフセット）、θはスライダーの傾き角度です。

アッベ誤差を最小化するためには、測定時にジョウの根元近くでワークを挟むことが有効です。
ジョウの先端で測定するとオフセットhが大きくなり、誤差が増大します。

対照的に、マイクロメーターはアッベの原理に適合した構造を持っています。
これがマイクロメーターのほうがノギスよりも高精度な測定が可能な理由の一つです。

視差（パララックス）

アナログノギスでは、目盛りを斜めの角度から読むと視差が生じます。
本尺とバーニヤ目盛りの間にはわずかな段差があるため、観察角度によって一致線の見え方が変わるのです。

視差による読み取り誤差は0.01～0.02mm程度ですが、0.02mm分解能のノギスでは分解能と同等の大きさになるため無視できません。
必ず目盛りの正面（垂直方向）から読み取りを行ってください。

この問題はデジタルノギスでは発生しません。
視差を完全に排除したい場面では、デジタルノギスの使用が推奨されます。

測定力のばらつき

測定者によってジョウを閉じる力にばらつきがあると、測定値の再現性が低下します。
この問題はゲージR&R（測定システム解析）で定量的に評価できます。

ゲージR&Rでは、繰り返し性（同じ測定者が同一ワークを複数回測定したときのばらつき）と再現性（異なる測定者間のばらつき）を分離して評価します。
ノギスの場合、繰り返し性よりも再現性（測定者間差）が大きくなる傾向があります。

これはスライダーを送る「手の感触」が測定者ごとに異なるためです。
この問題を軽減するには、サムローラーを使った一定力での操作を全員に教育することが有効です。

ワーク表面の状態

ワークの測定面にバリ、切粉、油膜などが付着していると、測定値が実際の寸法よりも大きくなります。
特に旋盤加工直後のワークには微細な切粉が残りやすいため、エアブローや清掃を怠らないようにしてください。

表面粗さが大きいワーク（切削肌のままの粗面など）では、ジョウの接触位置によって値が変わることがあります。
このような場合は、複数箇所を測定して平均値を採用するか、測定面を研磨してから測定することをおすすめします。
なお、表面粗さがRa3.2μm以上のワークでは、ジョウの当たり方による読み取りのばらつきが0.01mm以上になることも珍しくありません。

器差（経年劣化による誤差）

ノギスは長期間使用するうちに、ジョウの測定面が摩耗して器差（計測器固有の誤差）が大きくなります。
新品のノギスでも微小な器差は存在しますが、これは校正によって補正可能です。

問題となるのは、摩耗が進行して器差がJIS許容値を超えた場合です。
たとえば0～150mmレンジのノギスの器差許容値は±0.05mmですが、摩耗が進むとこの値を超えてしまいます。

定期的な校正で器差の推移を監視し、許容値に近づいてきたら修理や交換を検討してください。
校正記録をグラフ化しておくと、器差の経年変化が視覚的に把握でき、交換時期の予測にも役立ちます。

これらの誤差要因は独立して作用するため、測定システム全体の不確かさは各要因の二乗和の平方根で合成されます。

合成不確かさが測定に要求される精度（一般に公差の1/10）以下であることを確認してから測定に臨むのが理想です。

関連記事

instant.engineer

7. 【比較】ノギス・マイクロメーター・ダイヤルゲージの使い分け

製造現場で使用される代表的な寸法計測器には、ノギスのほかにマイクロメーターとダイヤルゲージがあります。
それぞれの特性を理解し、測定目的と要求精度に応じて適切に使い分けることが品質管理の基本です。

比較項目	ノギス	マイクロメーター	ダイヤルゲージ
分解能	0.01～0.05mm	0.001～0.01mm	0.01mm
測定範囲	0～300mm（機種依存）	0～25mm刻み	0～10mm程度
測定対象	外径・内径・深さ	外径の精密測定	変位・振れ
アッベの原理	不適合	適合	適合
測定力	使用者依存	ラチェット定圧機構	ばね式定圧
携帯性	良好	良好	スタンド要
主な用途	汎用寸法検査	精密部品の外径測定	旋盤の芯出し・振れ測定

ノギスが最適な場面：外径・内径・深さを1本で測定したいとき、0.05mm程度の精度で十分なとき、現場で素早く複数箇所を測りたいときに選びます。
加工品の受入検査や工程内の簡易寸法チェックに最適です。

ノギスの最大の強みは汎用性です。
1本あれば外径も内径も深さも測れるため、現場で複数の計測器を持ち歩く必要がありません。
加工現場での第一選択となるのは、この使い勝手の良さゆえです。

マイクロメーターが最適な場面：0.01mm以下の精度が要求されるとき、外径の精密測定が必要なときに選びます。
アッベの原理に適合した構造で、ラチェット機構により測定力が一定に保たれるため、ノギスよりも高い再現性が得られます。

ただし、マイクロメーターは1本あたりの測定範囲が25mmしかありません。
0～25mm、25～50mm、50～75mmというように、測定範囲ごとに別のマイクロメーターが必要です。
また、外径測定に特化しているため、内径や深さの測定には使えません（専用の内径マイクロメーターは別途必要です）。

ダイヤルゲージが最適な場面：旋盤のワーク芯出し、シャフトの振れ測定、平面度の確認など、変位量を連続的に監視したいときに選びます。
絶対値の測定よりも、基準からの偏差を高精度に検出する用途に向いています。

ダイヤルゲージは限界ゲージと組み合わせて使用されることも多いです。
たとえば、マスターワークでゼロをセットした後、被測定物との差を読み取る比較測定に威力を発揮します。

測定器の選定では、「測定器の分解能は公差の1/10以下」が基本的な目安です。

たとえば公差が±0.1mm（公差幅0.2mm）の寸法を検査する場合、分解能は0.02mm以下の計測器が必要です。
0.05mm分解能のアナログノギスでは不十分であり、0.01mm分解能のデジタルノギスまたはマイクロメーターを使用してください。

逆に、公差が±0.5mm（公差幅1.0mm）の寸法であれば、0.05mm分解能のアナログノギスで十分です。
必要以上に高精度な計測器を使うことは、コストの増加と測定効率の低下を招くだけです。

現場では工程能力指数Cpkを参考にして、工程のばらつきに見合った計測器を選定することが実務的なアプローチです。

実践的な選定シナリオ

具体的な業務シーンに合わせて、3つの計測器をどう選ぶかを考えてみましょう。

シーン1：加工後の外径寸法を素早くチェックしたい

旋盤で加工した丸棒の外径を、図面公差±0.1mm（公差幅0.2mm）で検査する場合を考えます。
分解能の目安は0.2÷10＝0.02mm以下ですので、0.01mm分解能のデジタルノギスが最適です。
マイクロメーターでも測定可能ですが、複数箇所を素早く検査したいなら、ノギスのほうが取り回しに優れています。

シーン2：嵌合部品の精密な外径を保証したい

圧入嵌合の軸径を、図面公差+0.020/+0.007mm（公差幅0.013mm）で測定する場合を考えます。
分解能の目安は0.013÷10＝0.0013mm以下ですので、0.001mm分解能のマイクロメーターが必要です。
ノギスでは分解能が全く足りません。

シーン3：旋盤の主軸振れを確認したい

旋盤のチャックにテストバーを咥え、主軸の振れが0.01mm以下であることを確認する場合を考えます。
この用途では変位を連続的に読み取る必要があるため、ダイヤルゲージ（またはテストインジケータ）が最適です。
ノギスやマイクロメーターは「ある一点の寸法」を測る道具なので、連続的な変位監視には向いていません。

このように、「何を測るか」「どの精度が必要か」「どう測るか」の3つの視点で考えれば、最適な計測器は自然に決まります。
迷ったときは分解能と公差の関係を確認し、最もコストパフォーマンスの良い選択をしてください。

関連記事

instant.engineer

8. ノギスの校正とメンテナンス

ノギスは使い続けるうちにジョウの摩耗や本尺の変形が進行し、器差が大きくなっていきます。
信頼性の高い測定結果を維持するためには、日常点検と定期校正を計画的に実施する必要があります。

日常点検（使用前の3点チェック）

毎日の使用前に、以下の3点を確認します。

（1）ゼロ点確認

ジョウを完全に閉じた状態で、目盛りが0を指しているか（デジタルの場合は0.00mm表示か）を確認します。
ゼロ点のずれが認められた場合は、デジタルノギスであればゼロリセットで対応できます。

アナログノギスの場合は器差として記録するか、校正に出す必要があります。
0.02mm以上のゼロ点ずれが常時発生する場合は、ジョウの摩耗が進行している可能性が高いです。

（2）光漏れ検査

ジョウを閉じた状態で光にかざし、測定面の間から光が漏れていないかを確認します。
光が漏れる場合は、測定面の摩耗や変形が疑われます。

新品のノギスではジョウを閉じた際に全く光が通りません。
わずかでも光漏れが確認された場合は、そのノギスの精度を疑い、校正を実施してください。

（3）スライダーの動き

スライダーがスムーズに動くか、ガタが大きくないかを確認します。
ガタが大きいとアッベ誤差が増大し、測定値の信頼性が低下します。

スライダーの動きが渋い場合は、摺動面に軽く潤滑油を塗布してみてください。
それでも改善しない場合は、異物の噛み込みや摺動面の損傷が考えられます。

定期校正

月次または四半期ごとに、ブロックゲージを用いた校正を実施します。
ブロックゲージは長さの基準器であり、JIS B 7506で規定されたK級・0級・1級・2級の等級があります。

校正手順は、複数の基準寸法でノギスの示す値とブロックゲージの呼び寸法を比較し、器差を記録するというものです。
一般的には、測定範囲内の5～10点で器差を確認します。

たとえば0～150mmのノギスであれば、10mm・25mm・50mm・75mm・100mm・125mm・150mmの7点を校正ポイントに設定するのが一般的です。
各ポイントで3回ずつ測定し、平均値をブロックゲージの値と比較します。

器差がJIS B 7507の許容値を超えた場合は、そのノギスは使用を中止し、修理または廃棄の判定を行います。
0～150mmレンジのノギスの場合、器差の許容値は±0.05mmです。
200mmレンジでは±0.05mm、300mmレンジでは±0.08mmと、測定範囲が大きくなるほど許容値も緩和されます。

外部校正とトレーサビリティ

ISO 9001やIATF 16949などの品質マネジメントシステム規格では、測定器の校正にトレーサビリティが要求されます。
トレーサビリティとは、測定結果が国家標準まで途切れることなく連鎖的に遡れることを意味します。

JCSS（計量法校正事業者登録制度）認定事業者による校正を定期的に受けることで、このトレーサビリティを確保できます。
外部校正の頻度は、使用頻度や環境に応じて半年～1年が一般的です。
校正費用は1本あたり数千円程度ですので、測定の信頼性確保のための必要経費と捉えてください。

自動車業界ではIATF 16949が要求する測定システムの管理が厳しく、ノギスを含むすべての測定器に校正証明書の保管が求められます。
校正台帳を整備し、次回校正期限を管理ラベルで明示しておくことが実務上のポイントです。

メンテナンスと保管

使用後は必ずジョウの測定面を清掃し、防錆油を薄く塗布してから専用ケースに保管します。
以下の4点に注意してください。

• ジョウを0.5mm程度開いた状態で保管する（リンギング防止）
• 直射日光や熱源の近くを避ける（熱変形防止）
• 他の工具と一緒に放り込まない（落下・衝撃による変形防止）
• デジタルノギスの長期保管時は電池を抜く（液漏れ防止）

ノギスは精密計測器です。
ワーク表面のバリ取りやケガキ線引きに流用することは、測定面の損傷につながるため絶対に避けてください。

ノギスの寿命と交換の判断基準

ノギスの寿命はジョウの摩耗度合いによって決まります。
ステンレス製ノギスの場合、通常の使用環境であれば数年～10年程度は問題なく使用できます。

しかし、鋳物やセラミックスなど硬い材料の測定を頻繁に行う現場では、ジョウの摩耗が早く進行します。
以下の症状が出始めたら、修理または交換の検討が必要です。

• ゼロ点ずれが頻繁に発生し、校正後もすぐに再発する
• 光漏れ検査で明確な光の筋が見える
• スライダーのガタが大きく、ジョウが明らかに傾く
• 器差がJIS許容値の80%以上に達している

ノギスは消耗品ではありませんが、永久に使えるものでもありません。
計測器メーカーの修理・オーバーホールサービスを活用して、できるだけ長く精度を維持することが経済的です。

校正頻度と管理レベルについて判断に迷ったときは、工程能力指数の要求水準から逆算して考えると合理的です。
Cpk≧1.33が求められる工程では、測定器の不確かさが工程ばらつきに対して十分に小さいことを確認する必要があります。

関連記事

instant.engineer

まとめ

本記事では、ノギスの基礎知識から実践的な使い方まで、幅広い内容を解説しました。

ノギスは外径・内径・深さの3種類の測定を1本でこなせる汎用計測器であり、製造現場の品質管理に欠かせない存在です。
アナログ・デジタル・ダイヤルの3種類があり、それぞれに得意な場面と注意点があります。

バーニヤ目盛りの原理を理解し、本尺の読み→一致目盛りの特定→計算という3ステップの手順を守れば、0.05mmの精度で確実に寸法を読み取ることができます。
デジタルノギスを使用すれば0.01mmの分解能も容易に得られます。

測定精度を確保するためには、温度管理・適切な測定力・視差の回避・定期校正といった基本を地道に守ることが重要です。
特にアッベ誤差はノギスの構造に起因する避けられない特性ですので、ジョウの根元で測定する習慣をつけてください。

マイクロメーターやダイヤルゲージとの使い分けでは、「分解能は公差幅の1/10以下」という基準で判断すれば迷うことはありません。
ノギスで十分な場面にわざわざ高精度な計測器を持ち出す必要はなく、逆にノギスでは精度不足の場面ではマイクロメーターに切り替える判断力が大切です。

ノギスを正しく使いこなすことは、品質の作り込みの第一歩です。
日々の測定で基本を徹底し、精度管理の意識を高めることで、製品品質と生産効率の向上につなげることができます。
本記事の内容を日常業務に活かし、測定スキルの向上にお役立てください。

関連記事

instant.engineer
