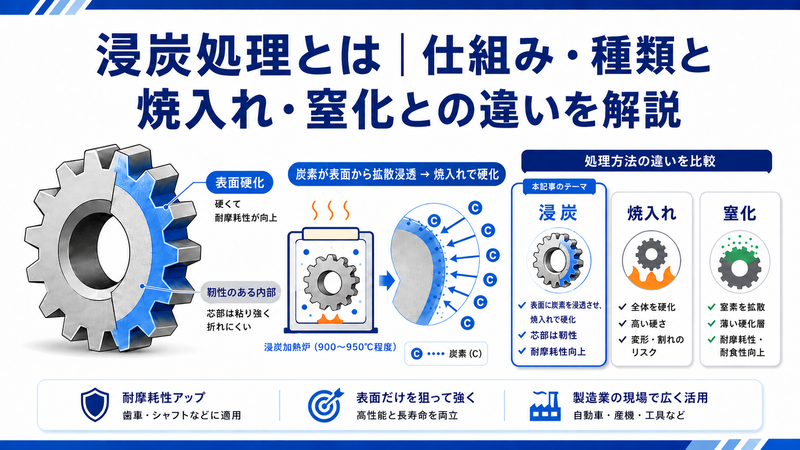

浸炭処理とは｜仕組み・種類と焼入れ・窒化との違いを解説

歯車やシャフトなど、表面だけを硬くして内部には粘り強さを残したい――そんな「いいとこ取り」の熱処理が存在します。

自動車のトランスミッション部品から産業用減速機の歯車まで、過酷な摩耗環境に耐える機械部品の多くが浸炭処理で鍛え上げられています。

鋼の表面に炭素を拡散浸透させた後に焼入れを行うことで、表面硬度 HV700〜800 の耐摩耗性と、内部の優れた靭性を両立させる技法です。

しかし、表面を硬くする方法は浸炭だけではなく、高周波焼入れや窒化処理との違いを正しく理解する必要があります。

本記事では、浸炭処理の基本原理から種類・条件・焼入れや窒化との違い、さらに拡散法則による計算方法まで体系的に解説します。

1. 浸炭処理とは
2. 浸炭処理の仕組み
3. 浸炭処理の種類
4. 浸炭焼入れの条件と硬度
5. 浸炭処理と焼入れの違い
6. 浸炭処理と窒化処理の違い
7. 浸炭処理に適した鋼種と用途
8. 浸炭処理の不良と対策
9. まとめ

1. 浸炭処理とは

浸炭処理とは、炭素含有量の少ない低炭素鋼を高温の浸炭雰囲気中で加熱し、表面から炭素を拡散浸透させる表面硬化熱処理の一種です。

英語では「Carburizing（カーバライジング）」と呼ばれ、鉄鋼材料の表面改質技術として 100 年以上の歴史を持っています。
古代においては木炭の中で刃物を加熱する固体浸炭が経験的に行われており、近代に入ってからガス浸炭・真空浸炭へと進化を遂げてきました。

JIS B 6905 では「鋼の表面層の炭素量を増加させるために、浸炭剤中で加熱する操作」と定義されています。
処理対象は炭素含有量 0.10〜0.25 mass% の低炭素鋼であり、これらの鋼種は総称して肌焼鋼と呼ばれます。

なぜ浸炭処理が必要なのか

機械部品には「表面は硬く、内部は粘り強く」という相反する要求が課されるケースが数多くあります。

たとえば自動車のトランスミッション歯車は、歯面同士の接触で摩耗が進む一方で、繰り返し荷重による疲労破壊にも耐えなければなりません。
表面だけを硬化させれば耐摩耗性が得られ、内部に靭性を残せば衝撃荷重にも折れにくくなります。

もし高炭素鋼を全体焼入れして表面を硬くした場合、内部まで脆くなり衝撃荷重で割れるリスクが高まります。
逆に低炭素鋼のまま使えば靭性は十分ですが、表面硬度が不足して摩耗が急速に進行します。

この二律背反を解決するのが浸炭処理です。
低炭素鋼の表面だけを高炭素化し、焼入れで表面を硬くしつつ内部の靭性を温存する――浸炭処理はこの理想を実現する合理的な技術なのです。

浸炭処理の基本的な流れ

浸炭処理は単独で完結するものではなく、後工程の焼入れ・焼戻しと組み合わせて初めて効果を発揮します。
基本的なプロセスは以下の 4 ステップです。

浸炭工程：900〜950 ℃ の高温雰囲気中で鋼材を保持し、表面から炭素を拡散浸透させます。保持時間は有効硬化層深さの目標値によって 2〜10 時間程度です
拡散工程：浸炭温度よりやや低い 850〜870 ℃ で保持し、表面に集中した炭素を内部へ均一化させます。浸炭工程で表面に過剰に集中した炭素を穏やかに拡散させ、濃度勾配をなだらかにする役割を担います
焼入れ工程：油冷や水冷で急冷し、浸炭層のオーステナイトをマルテンサイトに変態させて硬化します。焼入れ温度は 820〜850 ℃ が一般的です
焼戻し工程：150〜200 ℃ の低温焼戻しで残留応力を緩和し、遅れ破壊や研削割れを防止します。この温度域であればマルテンサイトの硬度はほとんど低下しません

浸炭工程で炭素量が増えた表層部は、焼入れによって HV700〜800 の高硬度マルテンサイトに変態します。
一方、炭素量が元のまま低い内部は硬化しにくいため、HV200〜400 程度の靭性に富んだ組織が維持されます。

この硬度の勾配こそが浸炭処理の最大の特徴です。
全体焼入れでは実現できない「表面硬さと内部靭性の両立」が、浸炭処理によって可能になります。

浸炭処理の適用分野

浸炭処理が活用される代表的な分野と部品を示します。

自動車産業：トランスミッション歯車、デファレンシャルギア、CVT プーリー、カムシャフト、ピストンピン
産業機械：減速機歯車、ピニオンシャフト、クランクシャフト、工作機械の主軸歯車
軸受：転がり軸受の内輪・外輪・転動体（大型軸受・高負荷環境向け）
航空宇宙：タービンシャフト、着陸装置部品、ヘリコプター減速機歯車

特に歯車は浸炭処理の最大かつ最も重要な適用先であり、世界中で生産されるトランスミッション歯車の大半が SCM415 や SCM420 を母材とした浸炭焼入れ品です。
歯車の歯面は転がり・滑り接触を繰り返すため、ピッティング（点状剥離）やスコーリング（焼付き）に対する耐性が必要であり、浸炭処理による高い表面硬度が不可欠なのです。

2. 浸炭処理の仕組み

浸炭処理の本質は「高温環境下での炭素の固体拡散」です。
鋼の表面に炭素を送り込み、時間をかけて内部へ浸透させるメカニズムを理解することが、最適な条件設定の第一歩となります。

炭素拡散のメカニズム

鋼材を 900〜950 ℃ まで加熱すると、結晶構造はフェライト（体心立方格子・BCC）からオーステナイト（面心立方格子・FCC）に変態します。

オーステナイトの面心立方格子は、体心立方格子と比較して原子間の隙間（八面体空隙）が大きいため、炭素原子が格子内に侵入型固溶しやすくなります。
このとき浸炭雰囲気中の炭素ポテンシャル $C_p$ が鋼の表面炭素濃度 $C_s$ より高ければ、炭素原子は濃度勾配に従って鋼の表面から内部へ向かって拡散します。

この拡散現象を定量的に記述する数学的道具がフィックの拡散法則です。
以下では、浸炭処理の設計に直結するフィックの第 1 法則と第 2 法則を順に解説します。

フィックの第 1 法則：定常状態の拡散

まず、濃度勾配が時間的に変化しない定常状態の場合を考えます。
単位面積あたりの拡散流束 J（単位時間に単位断面積を通過する物質量）は、次式で表されます。

$J = -D \dfrac{\partial C}{\partial x}$

ここで D は拡散係数（m²/s）、C は炭素濃度（mass%）、x は表面からの深さ（m）です。
マイナス符号は、物質が濃度の高い側から低い側へ移動すること（濃度勾配の逆方向）を意味しています。

フィックの第 1 法則は「濃度勾配が大きいほど、拡散流束も大きくなる」という直感的にも理解しやすい関係を定式化したものです。

フィックの第 2 法則：非定常拡散と誤差関数解

実際の浸炭処理では炭素濃度分布が時々刻々と変化するため、非定常拡散を扱うフィックの第 2 法則を適用する必要があります。

$\dfrac{\partial C}{\partial t} = D \dfrac{\partial^2 C}{\partial x^2}$

この偏微分方程式を以下の境界条件で解きます。

初期条件： $C(x, 0) = C_0$ （鋼全体が初期炭素濃度 $C_0$ で一様）
境界条件： $C(0, t) = C_s$ （表面炭素濃度 $C_s$ が一定）

解は誤差関数 $\mathrm{erf}$ を用いて次のように表されます。

$C(x,t) = C_s - (C_s - C_0) \, \mathrm{erf}\!\left(\dfrac{x}{2\sqrt{Dt}}\right)$

ここでガウスの誤差関数 $\mathrm{erf}(z)$ は次の積分で定義されます。

$\mathrm{erf}(z) = \dfrac{2}{\sqrt{\pi}} \int_0^{z} e^{-u^2} \, du$

この式から読み取れる重要な知見が 2 つあります。

第一に、浸炭深さは $\sqrt{Dt}$ に比例します。
つまり浸炭深さを 2 倍にするためには処理時間を 4 倍に延長する必要があり、深い硬化層を得ようとするほど処理コストが急増するということです。

第二に、拡散係数 D が大きいほど同じ時間でより深く炭素が浸透します。
そして D は温度に指数関数的に依存するため、浸炭温度のわずかな違いが処理時間に大きく影響します。

拡散係数の温度依存性

拡散係数 D は温度に強く依存し、アレニウス型の関係式で記述されます。

$D = D_0 \exp\!\left(-\dfrac{Q}{RT}\right)$

ここで D₀ は振動数因子（m²/s）、Q は活性化エネルギー（J/mol）、R は気体定数 8.314 J/(mol·K)、T は絶対温度（K）です。

オーステナイト中の炭素の拡散に関する代表的なパラメータは $D_0 \approx 2.0 \times 10^{-5} \, \mathrm{m^2/s}$ 、 $Q \approx 142 \, \mathrm{kJ/mol}$ です。

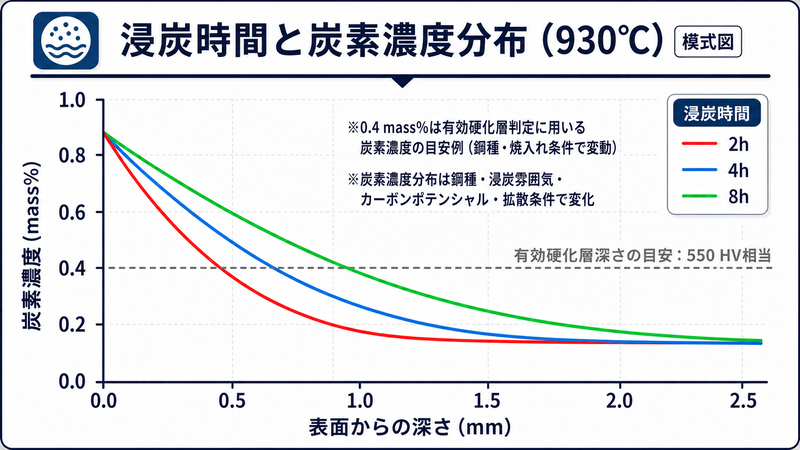

計算例：930 ℃ での浸炭深さ推定

具体的な数値例として、SCM415（初期炭素量 $C_0 = 0.15 \, \mathrm{mass\%}$ ）を浸炭温度 930 ℃ で 4 時間処理した場合の炭素濃度分布を計算してみましょう。

Step 1：拡散係数を求める

絶対温度 $T = 930 + 273 = 1203 \, \mathrm{K}$ を代入します。

$D_{930} = 2.0 \times 10^{-5} \times \exp\!\left(-\dfrac{142 \times 10^3}{8.314 \times 1203}\right) \approx 1.7 \times 10^{-11} \, \mathrm{m^2/s}$

Step 2： $\sqrt{Dt}$ を求める

4 時間 = 14,400 秒を代入します。

$\sqrt{Dt} = \sqrt{1.7 \times 10^{-11} \times 14400} \approx 4.95 \times 10^{-4} \, \mathrm{m} \approx 0.50 \, \mathrm{mm}$

Step 3：有効硬化層深さ位置の炭素濃度を確認する

表面炭素濃度を $C_s = 0.85 \, \mathrm{mass\%}$ とし、深さ $x = 1.0 \, \mathrm{mm}$ での炭素濃度を求めます。

$\dfrac{x}{2\sqrt{Dt}} = \dfrac{1.0 \times 10^{-3}}{2 \times 4.95 \times 10^{-4}} \approx 1.01$

$\mathrm{erf}(1.01) \approx 0.846$ より、

$C(1.0, 4\mathrm{h}) = 0.85 - (0.85 - 0.15) \times 0.846 \approx 0.26 \, \mathrm{mass\%}$

深さ 1.0 mm での炭素濃度は約 0.26 mass% と推定されます。
この炭素濃度ではマルテンサイト硬度は HV550 前後に達するため、有効硬化層深さは約 1.0 mm 程度と見込まれます。

なお、実務では経験式 $d \approx K\sqrt{t}$ （ $K \approx 0.5 \, \mathrm{mm/\sqrt{h}}$ @ 930 ℃）を用いた簡易推定も広く行われています。
この式からも $d \approx 0.5 \times \sqrt{4} = 1.0 \, \mathrm{mm}$ となり、誤差関数による計算結果と整合します。

炭素ポテンシャルと雰囲気制御

ガス浸炭では、炉内に供給する浸炭性ガス（RX ガス＋エンリッチガス）の組成を調整することで、雰囲気の炭素ポテンシャル $C_p$ を制御します。

炭素ポテンシャルとは「その雰囲気と平衡状態にある鋼の表面炭素濃度」を意味し、一般に 0.80〜1.00 mass% に設定されます。
$C_p$ の制御には、酸素センサ（ジルコニア式）による炉内酸素分圧の測定が一般的に用いられます。
$C_p$ が高すぎると表面に過剰なセメンタイト（ $\mathrm{Fe_3C}$ ）が析出し、網目状炭化物や残留オーステナイトの原因となるため、±0.05 mass% 以内の精密な管理が求められます。

instant.engineer

3. 浸炭処理の種類

浸炭処理は炭素源の供給方法によっていくつかの方式に分類されます。
それぞれの原理・特徴・適用領域を把握し、部品の要求仕様に最適な方式を選定することが重要です。

ガス浸炭

ガス浸炭は、プロパンやブタンなどの炭化水素ガスを変成炉で分解した RX ガス（吸熱型変成ガス）を浸炭雰囲気として用いる方法です。
現在、工業的に最も広く普及している方式であり、自動車部品や産業機械部品の量産処理で標準的に採用されています。

RX ガスの主成分は CO（約 20%）・H₂（約 40%）・N₂（約 40%）であり、ここにメタン（CH₄）やプロパン（C₃H₈）などのエンリッチガスを追加することで炭素ポテンシャルを調整します。
炉内の CO₂ 濃度や酸素分圧を赤外線分析計や O₂ センサで連続モニタリングし、 $C_p$ を ±0.05 mass% の精度で自動制御できる点が大きな利点です。

処理温度は一般に 900〜950 ℃ で、有効硬化層深さ 0.5〜1.5 mm の範囲であれば 3〜8 時間程度で処理が完了します。
バッチ炉や連続炉での大量処理に適しており、1 回のバッチで数百〜数千個の歯車を同時に処理できるため、コスト面でも最も有利な方式です。

ただし、ガス浸炭には RX ガス中の CO₂ や H₂O による粒界酸化が不可避という弱点があります。
この問題については後述の「浸炭処理の不良と対策」で詳しく解説します。

真空浸炭

真空浸炭は、炉内を 1〜50 Pa 程度の減圧環境にした上で、アセチレン（C₂H₂）やプロパン（C₃H₈）などの浸炭ガスをパルス状に供給する方法です。

ガス浸炭と比較した最大の特徴は、粒界酸化層がほとんど形成されないことです。
ガス浸炭では CO・H₂O による Cr・Si・Mn の選択酸化が不可避ですが、真空浸炭は酸化性ガスを含まない環境で処理するため、この問題を根本的に回避できます。

さらに、減圧環境ではガスが到達するすべての面に均一に炭素が供給されるため、止まり穴の内面やブラインドホール、細い溝の底面など、ガス浸炭では炭素が届きにくい部位にも均一な浸炭層を形成できます。

真空浸炭ではアセチレンの分解によって生成される遊離炭素（煤）の管理が重要であり、浸炭パルスと拡散パルスを交互に繰り返す「パルス浸炭法」で煤の過剰生成を抑制しています。

航空宇宙分野やレーシングエンジン部品など、高品質・高精度が要求される領域で急速に普及が進んでいます。
設備コストはガス浸炭の 2〜3 倍程度と高く、処理の柔軟性に優れる一方で大量処理には不向きな面もあり、少量多品種生産に適した方式といえます。

固体浸炭

固体浸炭は、木炭やコークスに炭酸バリウム（BaCO₃）などの促進剤を混合した浸炭剤の中に鋼材を埋め込み、密封容器（浸炭箱）ごと加熱する方法です。

歴史的には最も古い浸炭法であり、特殊な設備を必要としないため、試作品や少量部品の浸炭には現在でも利用されるケースがあります。
促進剤の BaCO₃ は高温で分解して CO₂ を放出し、この CO₂ が木炭と反応して活性な CO を生成することで浸炭が進行します。

ただし処理時間が長く（8〜20 時間以上）、浸炭深さの均一性や再現性がガス浸炭に比べて劣ります。
炭素ポテンシャルの精密制御も困難なため、量産品への適用は現在ほとんど行われていません。

液体浸炭

液体浸炭は、シアン化ナトリウム（NaCN）やシアン化カリウム（KCN）を主成分とする溶融塩浴中で鋼材を加熱する方法です。
浸炭温度は 850〜900 ℃ で、溶融塩が鋼表面と直接接触するため均一な加熱と迅速な炭素供給が可能です。

溶融塩浴は熱容量が大きいため温度の均一性に優れ、複雑形状の小物部品の浸炭に適しています。
しかしシアン化合物は極めて高い毒性を持ち、作業環境の安全確保と廃液処理に厳格な環境規制が適用されます。

これらの環境・安全上の理由から先進国での使用は大幅に減少しており、環境負荷の小さい真空浸炭やプラズマ浸炭への転換が進んでいます。

プラズマ浸炭（イオン浸炭）

プラズマ浸炭は、減圧雰囲気中でグロー放電プラズマを発生させ、炭化水素ガスをイオン化して鋼表面に衝突させる方法です。
ワーク自体を陰極としたグロー放電により、イオン化された炭素が電界によって加速され表面に打ち込まれるため、低温（850〜900 ℃）でも効率よく浸炭が進行します。

プラズマ浸炭の最大の特徴は、部分浸炭が容易に行えることです。
浸炭が不要な部位に銅めっきや機械的マスクを施すことで、必要な箇所のみを選択的に処理できます。
これはガス浸炭や真空浸炭では実現しにくい利点です。

さらに、ステンレス鋼（SUS304 など）のようにガス浸炭が困難な材料にも適用可能です。
450 ℃ 以下の低温プラズマ浸炭では不動態皮膜を破壊せずに表面硬化でき、耐食性を維持したまま表面硬度を HV1000 以上に向上させることも可能です。

浸炭方式の比較一覧

ここまで紹介した 5 つの浸炭方式を一覧で比較します。
設計段階で方式を選定する際の参考としてご活用ください。

方式	浸炭温度	処理時間	粒界酸化	部分浸炭	設備コスト	量産適性
ガス浸炭	900〜950 ℃	3〜8 時間	あり	困難	中	◎
真空浸炭	900〜1050 ℃	2〜6 時間	なし	困難	高	○
固体浸炭	900〜950 ℃	8〜20 時間	あり	可能	低	△
液体浸炭	850〜900 ℃	1〜4 時間	少ない	可能	中	○
プラズマ浸炭	850〜1000 ℃	2〜6 時間	なし	容易	高	△

量産部品であればガス浸炭が第一選択となります。
粒界酸化が許容できない高品質部品には真空浸炭、マスキングによる部分浸炭が必要な場合にはプラズマ浸炭が適しています。
液体浸炭は環境面の制約から新規採用が難しくなっており、固体浸炭は試作品や特殊用途に限定されます。

4. 浸炭焼入れの条件と硬度

浸炭処理は炭素を表面に拡散させる「準備工程」であり、硬度を付与する「仕上げ」は焼入れ・焼戻しが担います。
ここでは浸炭焼入れの主要な処理条件と、得られる硬度分布について解説します。

処理温度と保持時間

浸炭焼入れの温度プログラムは、大きく 3 つのステージに分かれます。

ステージ	温度範囲	目的	典型的な保持時間
浸炭	900〜950 ℃	表面への炭素拡散	2〜10 時間
拡散	850〜870 ℃	炭素濃度勾配の均一化	0.5〜2 時間
焼入れ	820〜850 ℃	マルテンサイト変態による硬化	均熱後に急冷

浸炭温度が高いほど拡散係数が大きくなり処理時間を短縮できますが、高温にしすぎると結晶粒の粗大化（粗粒化）を招きます。
結晶粒が粗大化すると靭性と疲労強度が低下するため、通常は 930 ℃ 前後が品質と生産性のバランスが最も良い条件として選ばれます。

近年では 1000〜1050 ℃ の高温浸炭技術も開発されており、処理時間を従来の半分以下に短縮できます。
ただし、高温浸炭に耐える結晶粒粗大化抑制鋼（Nb・Ti 添加鋼）の使用が前提条件となります。

有効硬化層深さの定義と目安

浸炭焼入れの硬化深さは JIS G 0557 で規定される有効硬化層深さで評価されます。
定義は「焼入れのまま、または 200 ℃ を超えない温度で焼戻しを行った際の、表面から 550 HV までの距離」です。

$\text{有効硬化層深さ} = x \quad \text{ただし} \; H(x) = 550 \, \mathrm{HV}$

一方、全硬化層深さは「表面から、浸炭層と母材の物理的・化学的な差異が区別できなくなる位置までの距離」と定義されます。
全硬化層深さは有効硬化層深さの約 1.5〜2.0 倍です。

実務でよく用いられる経験式は次のとおりです。

$d \approx K \sqrt{t}$

ここで d は有効硬化層深さ（mm）、t は浸炭時間（h）、K は浸炭係数です。
930 ℃ のガス浸炭では $K \approx 0.5 \, \mathrm{mm/\sqrt{h}}$ が目安となります。

歯車設計における有効硬化層深さの目安は、歯車のモジュール m に応じて次のように設定されるのが一般的です。

モジュール m	推奨有効硬化層深さ
1.0〜2.0	0.3〜0.6 mm
2.0〜4.0	0.6〜1.0 mm
4.0〜8.0	1.0〜1.5 mm
8.0 以上	1.5〜2.5 mm

浸炭焼入れ後の硬度分布

浸炭焼入れを施した鋼材の断面硬度分布は、表面から内部に向かって緩やかに低下するカーブを描きます。

部位	炭素濃度	硬度（目安）
表面（浸炭層）	0.70〜0.90 mass%	HV 700〜800（HRC 58〜64）
有効硬化層深さ位置	約 0.35〜0.40 mass%	HV 550（HRC 52）
芯部（非浸炭層）	0.15〜0.20 mass%	HV 200〜400（HRC 20〜40）

芯部の硬度は母材の焼入れ性（ジョミニー値）に大きく依存します。
Cr・Mo・Ni などの合金元素を多く含む鋼種ほど焼入れ性が高く、芯部硬度も高くなります。
たとえば SCM420 は SCM415 よりも炭素量が高いため、芯部硬度が HV50〜100 程度高くなる傾向があります。

焼戻し処理の役割

浸炭焼入れ後には 150〜200 ℃ の低温焼戻しを施すのが標準的な工程です。

低温焼戻しの主な目的は、焼入れで生じた残留応力を緩和し、遅れ破壊や研削割れを防止することにあります。
150〜200 ℃ の温度域ではマルテンサイト中のε炭化物（Fe₂.₄C）が微細析出するのみで、硬度の低下は HV20〜50 程度にとどまります。

300 ℃ を超える高温焼戻しは浸炭層の硬度を大幅に低下させるため、浸炭部品には原則として適用しません。
焼戻し温度の管理は浸炭部品の品質を左右する重要な管理項目であり、温度バラつきを ±10 ℃ 以内に抑えることが求められます。

5. 浸炭処理と焼入れの違い

「焼入れ」は鋼を硬くするための熱処理全般を指す用語ですが、浸炭処理との混同が非常に多い概念です。
ここでは浸炭焼入れ・高周波焼入れ・全体焼入れの違いを明確に整理します。

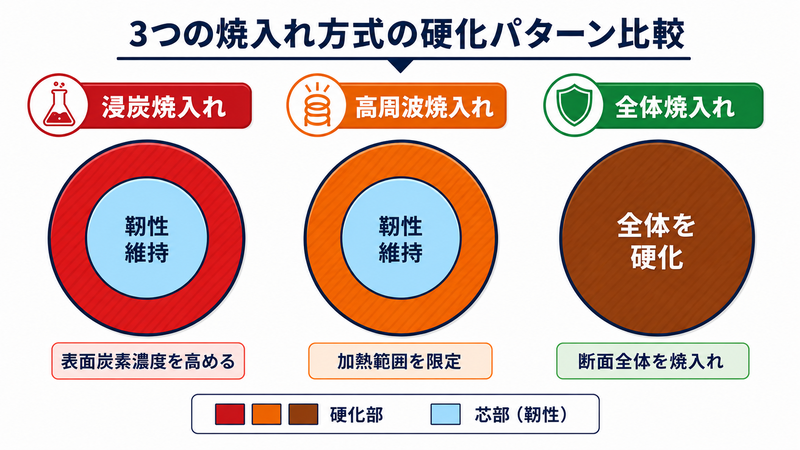

3 つの焼入れ方式の比較

表面硬化に用いられる代表的な焼入れ方式を比較します。

項目	浸炭焼入れ	高周波焼入れ	全体焼入れ
硬化原理	炭素拡散＋マルテンサイト変態	急速加熱＋急冷によるマルテンサイト変態	全断面のマルテンサイト変態
適用鋼種	低炭素鋼（C: 0.10〜0.25%）	中炭素鋼（C: 0.35〜0.55%）	中〜高炭素鋼（C: 0.30〜1.00%）
処理温度	900〜950 ℃	850〜1000 ℃（局所加熱）	800〜870 ℃
処理時間	数時間〜十数時間	数秒〜数分	均熱後急冷（分単位）
表面硬度	HV 700〜800	HV 500〜700	鋼種による（HV 500〜800）
内部靭性	高い（低炭素のまま）	高い（加熱は表面のみ）	低い（全断面硬化）
変形・歪み	やや大きい	比較的小さい	大きい
設備コスト	中〜高	中	低

硬化メカニズムの根本的な違い

浸炭焼入れと高周波焼入れは、どちらも「表面は硬く・内部は靭性を保つ」を実現しますが、硬化のアプローチが根本的に異なります。

浸炭焼入れは「化学組成を変える」方法です。
低炭素鋼の表面に炭素を拡散させることで表面だけを高炭素鋼に変え、焼入れで硬化させます。
炭素量が低い内部は焼入れしても硬くならないため、靭性が維持されます。

高周波焼入れは「加熱範囲を限定する」方法です。
中炭素鋼を高周波誘導加熱で表面だけを急速に A₃ 変態点以上まで加熱し、直後に水冷して硬化させます。
高周波の電流浸透深さ（表皮効果）により加熱が表面に限定されるため、内部は変態せず靭性を保ちます。

全体焼入れは鋼材全体を加熱して急冷するため、断面全体が硬化します。
表面と内部の硬度差がほとんどないため靭性は大幅に低下し、必ず焼戻しと組み合わせて使用する必要があります。

使い分けのポイント

設計上の使い分けは、主に次の観点で判断します。

必要な表面硬度：HV 700 以上が要求される場合は浸炭焼入れが有利です。高周波焼入れでは S45C を用いても HV 700 到達は困難なケースがあります
硬化層の深さ：浸炭焼入れでは 0.3〜2.5 mm の硬化層が得られるのに対し、高周波焼入れでは周波数と加熱時間により 1〜10 mm 程度の硬化層を比較的自由に設定できます
内部靭性の要求：繰り返し衝撃荷重がかかる歯車やシャフトには、低炭素鋼ベースの浸炭焼入れが最適です
コストと生産量：大量生産ならバッチ処理可能な浸炭焼入れ、大型部品の部分硬化なら 1 個ずつ処理する高周波焼入れが有利です
部品サイズ：浸炭焼入れは炉のサイズに制約されますが、高周波焼入れはコイルの設計次第で大型部品にも対応できます

6. 浸炭処理と窒化処理の違い

浸炭処理と並ぶ代表的な表面硬化処理が窒化処理です。
どちらも元素を鋼表面に拡散させて硬化させる点では共通していますが、処理条件と得られる特性には決定的な違いがあります。

処理条件の比較

浸炭処理と窒化処理の主要条件を比較します。

項目	浸炭処理	ガス窒化	軟窒化（タフトライド）
拡散元素	炭素（C）	窒素（N）	窒素（N）＋炭素（C）
処理温度	900〜950 ℃	500〜570 ℃	550〜580 ℃
処理時間	3〜10 時間	30〜100 時間	1〜4 時間
焼入れの要否	必要（油焼入れ等）	不要	不要
表面硬度	HV 700〜800	HV 900〜1200	HV 500〜700
有効硬化層深さ	0.3〜2.0 mm	0.1〜0.5 mm	0.01〜0.03 mm
変形量	大きい（焼入れ歪み）	極めて小さい	極めて小さい
耐熱温度	約 200 ℃ まで	約 500 ℃ まで	約 500 ℃ まで

硬化メカニズムの違い

浸炭処理では、拡散した炭素によるマルテンサイト変態が硬度の源泉です。
焼入れ・焼戻しの工程が不可欠であり、この過程で熱応力と変態応力による変形（焼入れ歪み）が生じます。

窒化処理では、窒素が鋼中の Al・Cr・Mo・V などの合金元素と結合して微細な窒化物（AlN・CrN・Mo₂N など）を析出させることが硬度の源泉です。
相変態を伴わない析出硬化であるため、焼入れ工程が不要で変形が極めて小さいことが最大の利点です。

窒化による表面硬度は HV 900〜1200 に達し、浸炭処理の HV 700〜800 を大きく上回ります。
しかし硬化層が非常に薄い（0.1〜0.5 mm）ため、高面圧が繰り返しかかる歯車などでは硬化層が不足し、浸炭処理が選ばれるケースが大半です。

耐熱性と寸法精度の違い

窒化処理の大きな強みは耐熱性と寸法精度です。

浸炭焼入れで得られるマルテンサイトは 200 ℃ 以上の環境で焼戻し軟化が進行するため、高温環境での使用には注意が必要です。
これに対して窒化物は 500 ℃ 付近まで熱的に安定しており、金型や排気バルブ、タービン部品など高温環境で使用される部品には窒化処理が適しています。

寸法精度に関しても窒化処理は顕著な利点を持ちます。
処理温度が 500〜570 ℃ と A₁ 変態点（約 727 ℃）以下であるため、相変態による体積変化が発生しません。
変形量は通常 0.005 mm 以下に収まり、仕上げ加工済みの精密部品にもそのまま適用できます。

浸炭焼入れでは 0.02〜0.10 mm 程度の変形が一般的であり、処理後に研削仕上げが不可欠です。
この加工コストの差は、部品の精度要求が厳しいほど大きな影響を及ぼします。

浸炭窒化処理とは

浸炭処理と窒化処理の中間的な位置づけとして、浸炭窒化処理があります。
これはガス浸炭の雰囲気にアンモニア（NH₃）を添加し、炭素と窒素を同時に拡散浸透させる方法です。

処理温度は 800〜870 ℃ と通常の浸炭より低く、窒素の効果で焼入れ性が向上するため、浸炭焼入れと比較して歪みが小さくなります。
小型精密部品や薄肉部品の表面硬化に適しており、ミシン部品や事務機部品などに広く適用されています。

使い分けの指針

浸炭処理と窒化処理の選択は、以下の基準で判断します。

硬化層を深くしたい → 浸炭処理（有効硬化層深さ 0.3〜2.0 mm）
変形を最小限に抑えたい → 窒化処理（処理温度が A₁ 変態点以下で変形が極小）
使用環境が 200 ℃ を超える → 窒化処理（窒化物は 500 ℃ まで安定）
高面圧下での耐摩耗性が必要 → 浸炭処理（厚い硬化層で接触応力を支持）
コストと納期を重視 → 浸炭処理（窒化は処理時間が 30〜100 時間と長い）

instant.engineer

7. 浸炭処理に適した鋼種と用途

浸炭処理はすべての鋼材に適用できるわけではありません。
浸炭後に焼入れで高い表面硬度を得ながら内部の靭性を保つためには、母材の炭素含有量と合金組成が重要な要件となります。

肌焼鋼の定義と要件

浸炭処理に用いられる鋼種を総称して肌焼鋼（はだやきこう）と呼びます。
肌焼鋼は炭素含有量が 0.10〜0.25 mass% と低い低炭素鋼であり、そのままでは焼入れしても十分な硬度が得られません。

浸炭処理によって表面の炭素濃度を 0.70〜0.90 mass% まで高めた後に焼入れすることで、表面は高硬度のマルテンサイトに変態し、内部は低炭素のまま靭性を維持するという設計思想が肌焼鋼の本質です。

肌焼鋼に求められる要件は主に 3 つあります。

浸炭層の炭素量（0.70〜0.90 mass%）で十分な焼入れ硬度（HV 700 以上）が得られること
芯部の低炭素量（0.10〜0.25 mass%）で十分な靭性が確保できること
焼入れ性が部品の断面寸法に対して適切であること（芯部まで必要な硬度を確保）

代表的な肌焼鋼の種類

JIS に規定される代表的な肌焼鋼を紹介します。

鋼種記号	炭素量（mass%）	主な合金元素	特徴と用途
SCM415	0.13〜0.18	Cr-Mo	最も汎用的な肌焼鋼。歯車・シャフト
SCM420	0.18〜0.23	Cr-Mo	SCM415 より高い芯部強度。大型歯車
SCr420	0.18〜0.23	Cr	コスト重視の歯車・ピン
SNCM220	0.17〜0.23	Ni-Cr-Mo	高靭性。衝撃荷重を受ける部品
SNC815	0.12〜0.18	Ni-Cr	高靭性。航空機部品・大型軸
S15C / S20C	0.13〜0.18 / 0.18〜0.23	なし（炭素鋼）	安価だが焼入れ性は低い。小物部品

中でも SCM415 は、入手性・加工性・焼入れ性のバランスに優れ、自動車から産業機械まで幅広い分野で標準的に採用される肌焼鋼の代名詞です。
Cr と Mo の添加により焼入れ性が向上しているため、油焼入れで十分な芯部硬度（HV 350〜450）を確保できます。

Mo の添加には焼戻し脆性を抑制する効果もあり、低温焼戻し後の靭性安定性に寄与します。
また、Cr は浸炭層中で微細な炭化物を形成し、耐摩耗性の向上にも貢献します。

鋼種選定の判断基準

肌焼鋼の選定では、以下の 3 点を総合的に判断します。

芯部硬度の要求：高い芯部硬度が必要な場合は合金量の多い鋼種（SNCM220 など）を選びます。炭素鋼（S15C 等）は焼入れ性が低く、厚肉部品では芯部が十分に硬化しないため注意が必要です
衝撃荷重の有無：繰り返し衝撃を受ける部品には Ni を含む高靭性鋼（SNCM220・SNC815）が適しています。Ni は低温靭性の向上にも効果的です
コスト：合金元素が多いほど材料費は上がります。要求性能を満たす範囲で最もシンプルな鋼種を選ぶのが設計の基本であり、まず SCM415 で検討を始め、不足があれば SCM420 → SNCM220 と順にグレードを上げていくのが合理的なアプローチです

産業別の適用事例

自動車産業では、トランスミッション歯車に SCM415〜420、デファレンシャルギアに SCM420〜SNCM220、CVT プーリーに SCM415 が広く使われています。
自動車 1 台あたりの浸炭処理部品は 30〜50 点にも及び、浸炭処理は自動車産業のインフラ技術ともいえる存在です。

産業機械では、減速機歯車（SCM420）、クレーンの旋回ベアリング内輪（SCM415）、工作機械の主軸歯車（SNCM220）などに浸炭処理が施されています。
風力発電用の増速機歯車にも大型の浸炭歯車が使用されており、有効硬化層深さ 2.0 mm 以上の深い浸炭が求められます。

軸受分野では、大型軸受や高負荷環境で使用される軸受に浸炭鋼が採用されるケースが増えています。
従来の SUJ2（高炭素クロム軸受鋼）による全体焼入れと比較して、浸炭鋼製の軸受は衝撃荷重への耐性が高く、白色組織変化（WEC）と呼ばれる早期剥離への耐性にも優れることが報告されています。

8. 浸炭処理の不良と対策

浸炭処理は条件管理が複雑であり、条件のわずかな逸脱が品質不良に直結します。
設計者が遭遇しやすい代表的なトラブルとその原因・対策を理解しておくことは、不良品の流出を防ぐ上で不可欠です。

過浸炭と網目状炭化物

炭素ポテンシャル $C_p$ が高すぎる、または浸炭時間が過剰な場合、表面の炭素濃度が共析組成（約 0.77 mass%）を大きく超えて過共析領域に入ります。
すると旧オーステナイト粒界に沿って脆いセメンタイト（ $\mathrm{Fe_3C}$ ）が網目状に析出し、粒界脆化を引き起こします。

網目状炭化物が存在する浸炭部品は、曲げ疲労強度が正常品の 50〜70% まで低下するとされています。
歯車の歯元では曲げ疲労が支配的な破壊モードであるため、この強度低下は致命的です。

対策としては、炭素ポテンシャルを 0.80〜0.90 mass% の適正範囲に管理し、拡散工程を十分に設けて表面炭素濃度の局所的な過剰を均一化させることが重要です。
品質管理の現場では、テストピースによる浸炭層の金属組織検査を定期的に実施し、網目状炭化物の有無を監視します。

残留オーステナイト

表面炭素濃度が高い浸炭層では、マルテンサイト変態終了温度 $M_f$ が室温以下に下がることがあります。
$M_f$ 点は経験的に次の近似式で推定できます。

$M_f \approx M_s - 215 \, ({}^{\circ}\mathrm{C})$

また、マルテンサイト変態開始温度 M_s は炭素濃度に強く依存し、次式で近似されます。

$M_s \approx 539 - 423C - 30.4Mn - 17.7Ni - 12.1Cr - 7.5Mo \, ({}^{\circ}\mathrm{C})$

ここで各元素記号は mass% を表します。
たとえば表面炭素濃度が 0.90 mass% の SCM415 では $M_s \approx 200 \, {}^{\circ}\mathrm{C}$ 、 $M_f \approx -15 \, {}^{\circ}\mathrm{C}$ となり、室温での焼入れでは完全にマルテンサイトに変態しきれません。

残留オーステナイトは軟質な組織であるため、表面硬度の低下や寸法の経時変化（使用中の自然時効によるマルテンサイト変態）を引き起こします。
残留オーステナイト量が 30% を超えると表面硬度が HV600 以下に低下し、耐摩耗性が著しく悪化します。

対策としては以下の方法が有効です。

炭素ポテンシャルを 0.85 mass% 以下に抑え、M_s 点の低下を防ぐ
焼入れ温度を必要最小限に下げる（820〜840 ℃）
サブゼロ処理（-70 ℃〜-196 ℃ への冷却）で残留オーステナイトをマルテンサイトに強制変態させる

粒界酸化層

ガス浸炭では RX ガス中に含まれる CO₂ や H₂O が鋼表面と反応し、Cr・Si・Mn などの合金元素が選択的に酸化される現象が起こります。
この酸化物が旧オーステナイト粒界に沿って形成されるのが粒界酸化であり、通常 10〜30 μm の深さに発生します。

粒界酸化層では焼入れ性向上に寄与する合金元素が酸化物として消費されるため、不完全焼入れ層（トルースタイト・ベイナイト）が形成されます。
この軟質層は硬度が低く（HV 400〜500 程度）、曲げ疲労の起点となるため、浸炭部品の疲労強度を 20〜30% も低下させることが報告されています。

根本的な対策は、真空浸炭やプラズマ浸炭のように酸化性雰囲気を排除することです。
ガス浸炭を続ける場合は、処理後に研削やショットピーニングによって粒界酸化層を物理的に除去する後処理が一般的に行われます。
ショットピーニングは粒界酸化層の除去に加えて圧縮残留応力を付与する効果もあり、疲労強度の大幅な向上が期待できます。

焼入れ歪みと変形

浸炭焼入れでは、高温からの急冷に伴う熱応力と、マルテンサイト変態に伴う変態応力が複合的に作用するため、変形（焼入れ歪み）は不可避です。

歯車の場合、焼入れ歪みは歯形誤差・歯すじ誤差として現れ、噛み合い騒音や伝達効率の低下を招きます。
変形量は部品形状・鋼種・冷却条件によって異なりますが、ガス浸炭油焼入れでは 0.02〜0.10 mm 程度の変形が見込まれます。

歪み低減の対策には次のような方法があります。

プレスクエンチ（拘束焼入れ）：治具で部品を拘束したまま焼入れし、変形を矯正します。大型の薄肉歯車やリングギアに有効です
真空浸炭＋ガス冷却：油冷に比べて冷却速度のムラが小さく、均一な冷却が実現できます
浸炭温度の低温化：結晶粒の微細化と歪み低減を両立できますが、処理時間が延長されます
焼入れ後の研削仕上げ：歪みの発生を許容した上で、研削加工取り代（通常 0.1〜0.3 mm/片面）を設計段階で見込んでおく方法です

歯車設計においては、浸炭焼入れ後の研削仕上げを前提とした設計が標準であり、歯車の設計基礎で述べられるインボリュート歯形の精度を確保するには研削工程が不可欠です。

品質検査の方法

浸炭処理の品質を保証するためには、定期的な検査が不可欠です。
主要な検査項目と方法を以下にまとめます。

硬度分布測定：浸炭品の断面をマイクロビッカース硬度計で測定し、有効硬化層深さを求めます。JIS G 0557 に準拠した方法で 0.1 mm 間隔で硬度を測定し、550 HV に到達する深さを有効硬化層深さとして記録します
金属組織検査：浸炭層の断面を研磨・腐食し、光学顕微鏡で観察します。網目状炭化物・残留オーステナイト・粒界酸化層・不完全焼入れ層の有無を判定します
表面炭素濃度測定：EPMA（電子プローブマイクロアナライザ）や発光分光分析で表面の炭素濃度を測定し、過浸炭の有無を確認します
残留オーステナイト量測定：X 線回折法により残留オーステナイト量を定量測定します。一般に 25% 以下であれば許容範囲とされますが、高精度歯車では 15% 以下が要求されることもあります

これらの検査は通常、テストピース（試験片）を製品と同時に浸炭処理して行います。
テストピースの材料・形状・配置位置が検査精度に直結するため、テストピースの管理も品質保証の重要な要素です。

結晶粒の粗大化

浸炭温度が高すぎる、あるいは保持時間が長すぎると、オーステナイト結晶粒が異常に成長（粗粒化）することがあります。
粗大粒は焼入れ後のマルテンサイト組織を粗くし、靭性と疲労強度の低下を招きます。

通常、鋼中の AlN や NbC などの微細析出物がピン止め効果によって粒成長を抑制しています。
しかし浸炭温度がこれらの析出物の固溶温度を超えると、ピン止め効果が失われて結晶粒が急激に成長します。

SCM415 の場合、930 ℃ 以下であれば通常は結晶粒度番号 5 以上（ASTM）の細粒が維持されますが、950 ℃ を超えると粗粒化のリスクが高まります。
高温浸炭（1000 ℃ 以上）を行う場合は、Nb や Ti を添加した結晶粒粗大化抑制鋼の使用が前提条件となります。

9. まとめ

本記事では、浸炭処理の基本原理から種類ごとの特徴、焼入れ・窒化との違い、適用鋼種、不良対策までを体系的に解説しました。

浸炭処理は、低炭素鋼の表面に炭素を拡散浸透させ、焼入れと組み合わせることで「表面は硬く・内部は靭性を保つ」という理想の硬度分布を実現する表面硬化熱処理です。
フィックの拡散法則が示すように、浸炭深さは $\sqrt{Dt}$ に比例するため、目標とする硬化層深さに応じた温度と時間の適切な設計が必要になります。

浸炭の種類としてはガス浸炭・真空浸炭・固体浸炭・液体浸炭・プラズマ浸炭があり、現在はガス浸炭が量産の主流です。
真空浸炭は粒界酸化がなく高品質な処理が可能なため、高精度部品や航空宇宙分野で急速に普及が進んでいます。

焼入れとの違いは「化学組成を変えるか、加熱範囲を限定するか」という硬化アプローチの根本的な違いにあります。
窒化処理との違いは処理温度・硬化層深さ・変形量・耐熱性に集約され、深い硬化層が必要な歯車には浸炭、変形を許容できない精密部品や高温環境には窒化が適しています。

適用鋼種は SCM415 を筆頭とする肌焼鋼が標準であり、自動車トランスミッション歯車や産業機械の減速機歯車など、耐摩耗性と耐疲労性の両方が求められる重要保安部品に広く採用されています。

浸炭処理の品質は、炭素ポテンシャル・温度・時間の管理精度に大きく依存します。
過浸炭・残留オーステナイト・粒界酸化・焼入れ歪みといったトラブルの原因と対策を理解し、設計段階から適切な条件を指定することが、信頼性の高い機械部品を実現する第一歩です。

浸炭処理は一見すると古典的な技術に思えるかもしれませんが、真空浸炭や低温プラズマ浸炭など最新の技術開発が今も活発に続いています。
設計者が基礎原理を正しく理解した上で最適な処理方法を選定すれば、機械部品の性能と信頼性を大きく向上させることができます。
