自動車のエンジンブロック、マンホールの蓋、寺院の梵鐘――形も用途もまったく異なるこれらの製品に共通する製造法をご存知でしょうか。
答えは「鋳造（ちゅうぞう）」です。
金属を溶かして型に流し込み、冷却・凝固させて形を作るこの技術は、人類が5,000年以上にわたって改良を重ねてきた最古の金属加工法の一つです。
現代でも、複雑な三次元形状を一度の工程で作り出せるという圧倒的な利点から、自動車・建設機械・航空宇宙など幅広い産業で必須の技術となっています。
一方で、鋳巣（気泡欠陥）や引け巣などの品質課題も付きまとい、設計者には鋳造特有の知識が求められます。
本記事では、鋳造の基本原理から主要な種類（砂型・ダイカスト・精密鋳造）、鍛造との違い、そして代表的な鋳造欠陥と対策までを体系的に解説します。
1. 鋳造とは
鋳造（ちゅうぞう、英語：Casting）とは、金属を融点以上に加熱して溶かし、鋳型（いがた）に注ぎ込んで凝固させる加工法です。
完成した製品を「鋳物（いもの）」、溶けた金属を「溶湯（ようとう）」と呼びます。
古代から続く技術ですが、その基本原理は今も変わりません。
鋳造の最大の特徴は、切削加工では実現困難な複雑な三次元中空形状を一体成形できることです。
エンジンブロックのような複雑な冷却水路を持つ部品は、鋳造なしには量産が極めて困難です。
溶かして型に流すからこそ、内部に入り組んだ空間を一度に作り出せます。

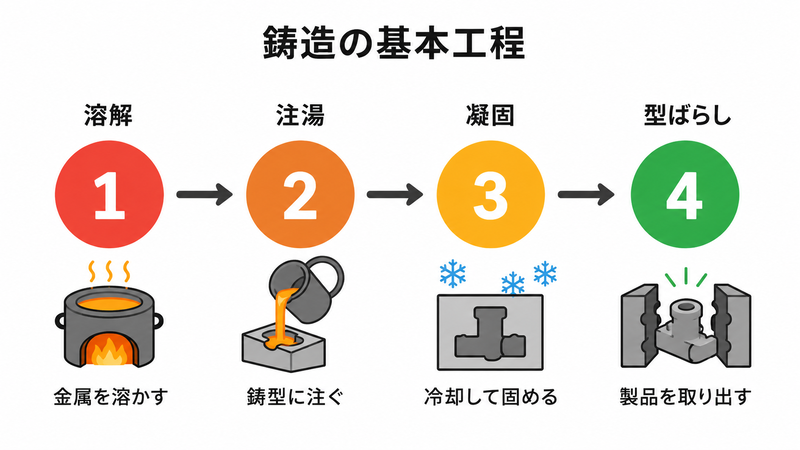

鋳造の基本工程
鋳造工程は大きく以下の流れで進みます。
- 模型（パターン）の製作：製品形状を反転させた原型を作る
- 鋳型（モールド）の製作：模型を用いて砂型や金型を作る
- 溶解・注湯：金属を溶かし、鋳型に注ぎ込む
- 凝固・冷却：溶湯が鋳型内で固まるのを待つ
- 型ばらし・後処理：鋳型を壊して製品を取り出し、仕上げる
鋳造に適した材料
鋳造に使用される主な金属材料は次のとおりです。
- 鋳鉄（FC・FCD）：最も一般的。機械部品・配管・構造物
- アルミニウム合金（AC・ADC）：軽量部品。自動車・航空機
- 銅合金（青銅・黄銅）：耐食性部品。バルブ・船舶部品
- ステンレス鋳鋼：耐食・耐熱部品。化学プラント
鋳造と他の加工法の使い分け
金属部品を製造する方法は鋳造のほかにも切削加工、プレス加工、粉末冶金など多数あります。
鋳造が選ばれるのは、主に次の条件が揃う場合です。
- 複雑な三次元形状（中空構造・アンダーカット）を一体で作りたい
- 切削加工では材料歩留まりが悪くなる大型部品
- 鋳鉄のような鋳造でしか成形できない材料を使う場合
逆に、高い寸法精度が求められる小型部品や、繰り返し荷重を受ける重要保安部品では、切削加工や鍛造が優先されます。
設計段階で加工法を比較検討し、コスト・品質・リードタイムの最適解を選ぶことが重要です。
どんな部品にも鋳造が最適というわけではなく、形状や要求精度に応じた選択が求められます。

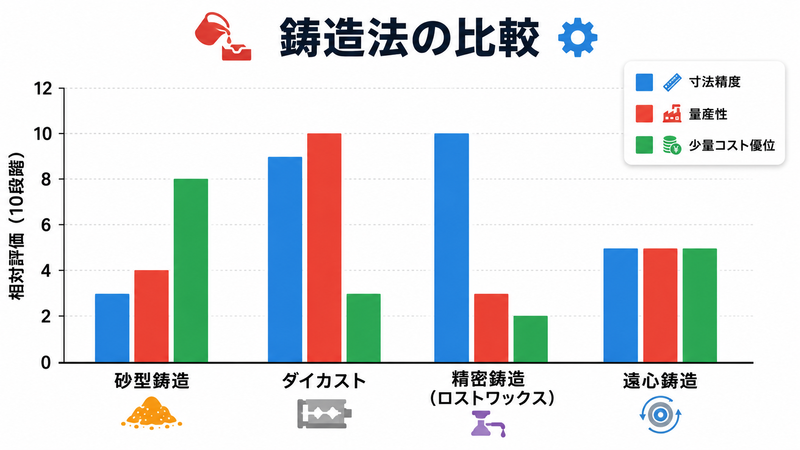

2. 鋳造の種類
鋳造法は使用する鋳型の種類によって大きく分類されます。
砂型鋳造
砂型鋳造は最も歴史が長く、現在でも広く使用されている鋳造法です。
砂（珪砂）に粘結剤を混ぜた鋳物砂で鋳型を作り、溶湯を注入します。
砂型鋳造の特徴は以下のとおりです。
- 型費が安い（木型や樹脂型で対応可能）
- 大型品（数トン級）にも対応可能
- 多品種少量生産に適する
- 寸法精度・表面粗さはやや劣る（CT11〜13級程度）
精度は金型鋳造に劣りますが、型が安く大型品にも対応できる懐の広さが魅力です。
鋳型の造型方法には生型（なまがた）、シェルモールド、自硬性型（フラン型）などがあります。
生型は珪砂にベントナイト（粘土）と水を混ぜた鋳物砂で造型する最も基本的な方法です。
型費が安く造型速度も速いため、自動車部品や建設機械部品の量産に広く使用されています。
一方、シェルモールドは熱硬化性樹脂をコーティングした砂を加熱して硬化させる方法で、生型より高い寸法精度（CT8〜10級）が得られます。
用途に応じて造型法を選ぶことで、コストと精度のバランスを最適化できます。
ダイカスト（金型鋳造）
ダイカスト（Die Casting）は、金属製の金型に溶湯を高圧で射出する鋳造法です。
射出圧力は通常40〜100 MPaで、充填時間は0.01〜0.3秒と極めて短時間です。
高い圧力で一気に充填するため、薄肉で精密な部品を高速に量産できます。
その反面、金型が高価なので大量生産向きの工法です。
ダイカストの特徴は以下のとおりです。
- 高い寸法精度（CT5〜7級）と滑らかな表面
- 薄肉品（1〜3mm）の成形が可能
- 大量生産に最適（サイクルタイム30秒〜数分）
- 金型費用が高い（数百万〜数千万円）
- 主にアルミ・亜鉛・マグネシウム合金に使用
精密鋳造（ロストワックス法）
ロストワックス法は、ワックス（蝋）で作った模型をセラミック殻で覆い、ワックスを溶かし出して空洞を作り、そこに溶湯を注入する方法です。
「インベストメント鋳造」とも呼ばれ、タービンブレードや人工関節など高精度部品に使用されます。
寸法精度はCT4〜6級と高く、切削加工なしで最終形状に近い部品（ニアネットシェイプ）が得られます。
ただし、セラミック殻の製作に数日を要するため、リードタイムは砂型やダイカストより長くなります。
またワックス模型1個につき鋳物1個しか得られないため、大量生産にはコスト面で不利です。
タービンブレードのように「少量だが極めて高精度が要求される」部品に適した工法です。
コストやリードタイムと引き換えに、切削では難しい複雑形状を高精度に得られるのが強みです。
遠心鋳造
円筒形の鋳型を高速回転させながら溶湯を注入する方法です。
遠心力によって溶湯が外周に押し付けられ、緻密で均質な管状製品が得られます。
水道管やシリンダーライナーの製造に使用されています。
遠心力は次式で計算されます。
ここで は質量、
は回転半径、
は回転速度 [rpm] です。
遠心力で溶湯が外周に押し付けられるため、ガスや不純物が内側に集まり、外周は緻密になります。
3. 鋳造と鍛造の違い
鋳造と鍛造は金属加工の二大手法ですが、原理も製品特性も大きく異なります。
| 比較項目 | 鋳造 | 鍛造 |
|---|---|---|
| 原理 | 溶融→凝固 | 固体を塑性変形 |
| 形状自由度 | 高い（中空・複雑形状可能） | 限定的（金型形状に制約） |
| 機械的強度 | 鋳巣により強度はやや低い | 鍛流線により高強度 |
| 金属組織 | 等軸晶・柱状晶（方向性なし） | 繊維状組織（方向性あり） |
| 適する製品 | エンジンブロック・バルブ・ポンプケーシング | クランクシャフト・ボルト・歯車 |
| コスト（少量） | 比較的安い（砂型） | 金型費が高い |
| コスト（大量） | ダイカストで安価 | 熱間鍛造で安価 |
強度の違い：鍛流線の効果
鍛造品には「鍛流線（ファイバーフロー）」と呼ばれる金属組織の流れが形成されます。
この繊維状組織が製品の外形に沿って配向するため、特に疲労強度が大幅に向上します。
一方、鋳造品の組織はランダムな等軸晶で、方向性がありません。
このため、同じ材料でも鍛造品は鋳造品の1.5〜2倍の疲労強度を示すことがあります。
強度が最優先される部品では鍛造、形状の自由度が要る部品では鋳造、と使い分けます。
疲労限度の目安として、炭素鋼鋳鋼品の疲労限度は引張強さの約0.3〜0.4倍です。
一方、同じ材料の鍛造品では約0.4〜0.5倍となり、鍛流線の効果が明確に現れます。
設計上の使い分けとしては次のとおりです。
- 繰り返し荷重を受ける重要保安部品 → 鍛造
- 複雑形状で静的荷重が主体の部品 → 鋳造
関連記事
4. 凝固のメカニズム
鋳造品の品質を理解するためには、溶湯がどのように凝固するかを知る必要があります。

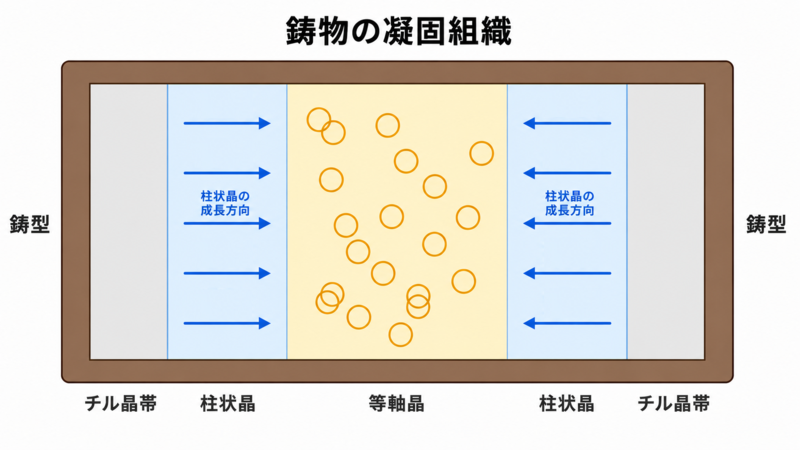

凝固の3段階
鋳型に注入された溶湯は以下の順序で凝固します。
- チル層の形成：鋳型壁面で急冷され、微細な等軸晶が生成
- 柱状晶の成長：冷却方向に向かって柱状の結晶が内部へ伸びる
- 等軸晶の生成：中心部で温度勾配が小さくなり、等軸晶が生成
凝固時間の計算（ショヴォリネの法則）
鋳物の凝固時間は体積と表面積の比（モジュラス）で近似できます。
ここで は凝固時間 [s]、
は体積 [cm³]、
は表面積 [cm²]、
はモールド定数（材料・鋳型の組合せで決まる）です。
この法則は「厚肉部ほど凝固が遅い」ことを定量的に示しています。
体積に対して表面積が小さい厚肉部ほど熱が逃げにくく、凝固に時間がかかります。
凝固が最後になる部分（最終凝固部）に引け巣が集中するため、押し湯の配置設計に活用されます。
指向性凝固の原理
健全な鋳物を得るためには、鋳型の端部から押し湯に向かって順次凝固が進む「指向性凝固」を実現する必要があります。
これを実現するために次の設計指針が用いられます。
- 製品の薄肉部から厚肉部へ肉厚を漸増させる
- 最終凝固部（最も厚い部分）に押し湯を配置する
- 冷し金（チル）で局部的な冷却を促進する

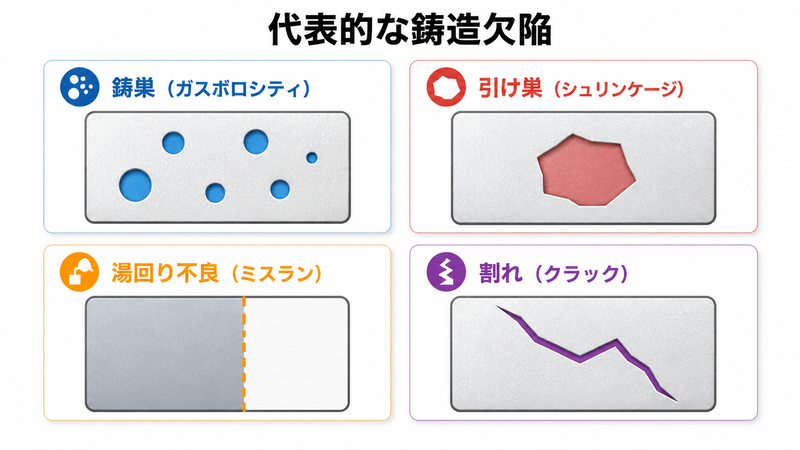

5. 鋳造欠陥と対策
鋳造品には特有の欠陥が発生しやすく、その理解と対策は品質確保の要です。
鋳巣（ガスポロシティ）
溶湯に溶け込んだガスが凝固時に放出され、球状の空洞となる欠陥です。
対策としては脱ガス処理（アルゴンバブリング）、溶湯温度の適正管理、鋳型の通気性確保があります。
引け巣（シュリンケージ）
金属は凝固時に体積収縮するため、溶湯の補給が不足すると内部に空洞が生じます。
鋳鉄の凝固収縮率は約3〜5%、アルミ合金では約6〜7%です。
ここで は収縮体積、
は元の体積、
は凝固収縮率です。
対策は押し湯（ライザー）の適切な配置と寸法設計です。
なお、鋳鉄（特に球状黒鉛鋳鉄FCD）では黒鉛の晶出による体積膨張が収縮を一部相殺するため、鋳鋼やアルミ合金と比べて引け巣が発生しにくい特徴があります。
材料によって凝固時の収縮の振る舞いが異なる点も、鋳造設計では押さえておきたいポイントです。
湯回り不良（ミスラン）
溶湯が鋳型の末端まで到達する前に凝固してしまう欠陥です。
注湯温度の上昇、湯道系の改善、鋳型の予熱が主な対策です。
湯回り性の指標として「流動長」があり、これは一定の断面を持つ溝型鋳型に溶湯を流し込んだ際に到達する距離を測定したものです。
アルミ合金（ADC12）のダイカストでは、薄肉部の流動長は一般に肉厚の100〜150倍が目安となります。
割れ（クラック）
凝固収縮や残留応力により、鋳物に亀裂が入る欠陥です。
肉厚の急変部や鋭角コーナーで発生しやすく、フィレット（R）の付加で応力集中を緩和します。
鋳造欠陥の検査方法
鋳造欠陥は外観検査だけでは発見できない内部欠陥が多いため、非破壊検査が重要です。
代表的な検査方法は以下のとおりです。
- X線検査（RT）：内部の鋳巣・引け巣を可視化。厚肉品に有効
- 超音波探傷検査（UT）：音波の反射で内部欠陥の位置と大きさを測定
- 浸透探傷検査（PT）：表面に開口した微細な割れを検出
- 磁粉探傷検査（MT）：磁性材料の表面・表面直下の欠陥を検出
検査方法の選定は材料の種類、欠陥の想定位置、要求品質レベルに基づいて行います。
重要保安部品ではX線検査を全数実施し、JIS規格などに基づく欠陥の合否判定を行うのが一般的です。
欠陥の有無だけでなく、その位置や大きさが許容範囲かを規格に照らして判定します。

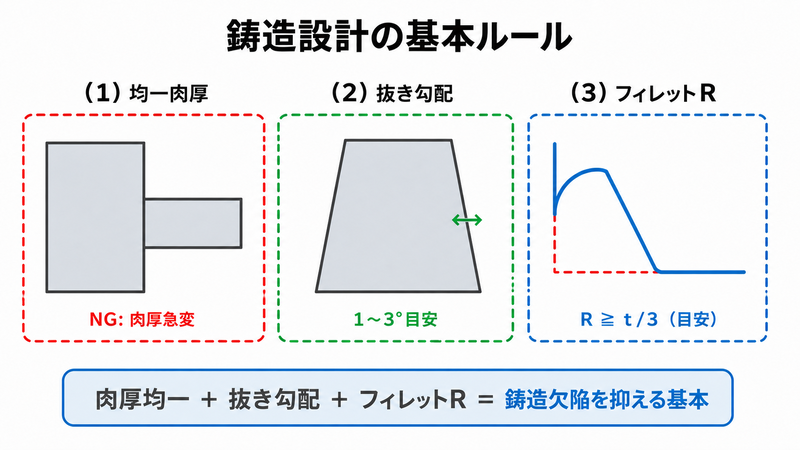

6. 鋳造設計のポイント
鋳造品の設計では、切削加工品とは異なる特有のルールが存在します。
肉厚設計
鋳造品の肉厚は均一にするのが基本です。
肉厚が急変する部分では凝固速度差が生じ、引け巣や残留応力の原因となります。
材料別の最小肉厚の目安は以下のとおりです。
- 鋳鉄（砂型）：5〜8 mm
- アルミ（砂型）：4〜6 mm
- アルミ（ダイカスト）：1〜3 mm
抜き勾配
模型を鋳型から抜き取るため、製品の側面には「抜き勾配」を付ける必要があります。
一般に砂型で1〜3°、ダイカストで0.5〜2°が標準です。
フィレットとコーナーR
鋳造品の内角には必ずフィレット（丸み）を付けます。
鋭角部は砂の崩れ、応力集中、凝固異常の原因となるためです。
フィレット半径の推奨値は肉厚の1/3〜1/2です。
ここで はフィレット半径、
は肉厚です。
押し湯の設計
押し湯は凝固収縮を補うための溶湯リザーバーです。
押し湯が有効に機能するためには、以下の条件が必要です。
- 押し湯が製品より後に凝固する（モジュラスが大きい）
- 押し湯から製品までの溶湯補給経路が確保されている
押し湯のモジュラス条件は次のとおりです。
ここで （モジュラス＝体積/表面積）です。
7. アルミ鋳造の特徴

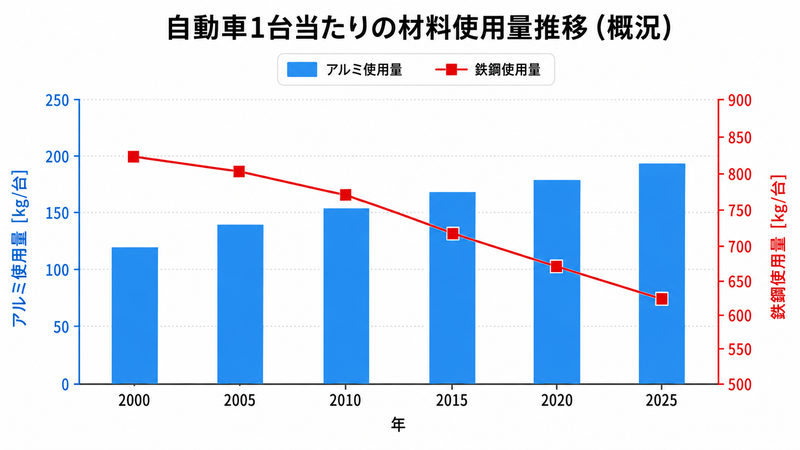

アルミニウム合金鋳造は自動車産業の軽量化ニーズを背景に急速に拡大しています。
主要なアルミ鋳造合金
| 合金記号 | 主要成分 | 特徴 | 用途 |
|---|---|---|---|
| AC4C | Al-Si-Mg | 鋳造性・機械的性質のバランス良好 | シリンダーヘッド・ホイール |
| ADC12 | Al-Si-Cu | ダイカスト用の標準合金 | 各種自動車部品・筐体 |
| AC7A | Al-Mg | 耐食性に優れる | 船舶部品・食品機械 |
アルミ鋳造の課題
アルミニウムは酸化しやすく、溶湯表面に酸化膜が形成されます。
この酸化膜が巻き込まれると「酸化物介在」として欠陥になるため、注湯方法に注意が必要です。
また、水素ガスの溶解度が液相で大きく固相で急減するため、凝固時にガスポロシティが発生しやすい特性があります。
溶湯中の水素量は次の条件で管理します。
脱ガス処理やフラックス処理により溶湯品質を確保します。
熱処理による特性向上
アルミ鋳造品は熱処理（T6処理）によって機械的性質を大幅に向上させることができます。
T6処理は溶体化処理（約530℃で数時間保持後に水冷）と人工時効処理（約160℃で数時間保持）の2段階で構成されます。
例えばAC4C合金の場合、鋳放し状態での引張強さは約150MPaですが、T6処理後は約230〜260MPaまで向上します。
自動車のシリンダーヘッドやサスペンション部品など、強度が要求されるアルミ鋳造品ではT6処理が標準的に適用されています。
鋳造したままではなく、熱処理まで含めて初めて必要な強度が得られる場合が多くあります。

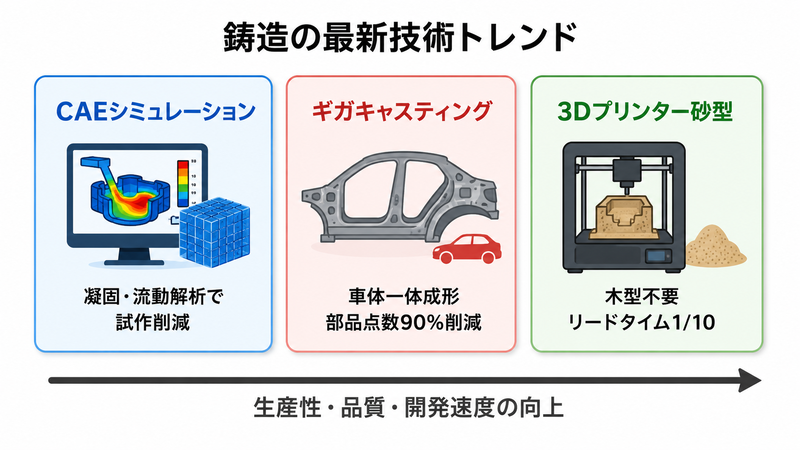

8. 鋳造の最新技術動向
鋳造技術は現在も進化を続けています。
最新の技術動向を概観しましょう。
鋳造シミュレーション
CAE（Computer Aided Engineering）ソフトウェアにより、注湯・凝固・応力のシミュレーションが可能です。
MAGMAsoft、ProCAST、ADINAなどのソフトウェアが広く使用されています。
試作回数を削減し、開発期間の短縮とコスト低減に貢献しています。
ギガキャスティング
テスラ社が先駆けとなった「ギガキャスティング」は、車体構造部品を一体ダイカストで成形する革新技術です。
従来70〜100点の板金・溶接部品を1〜2点の大型ダイカスト品に置き換えることで、工程数と部品点数を劇的に削減しています。
型締力6,000〜9,000トンの超大型ダイカストマシンが使用されます。
部品点数を一気に減らせるため、製造工程と組立コストの削減に大きく貢献します。
トヨタ自動車もギガキャスティングの導入を発表しており、車体後部の構造部品を一体成形することで組立工程を大幅に簡略化する計画です。
ただし、大型一体鋳造品は衝突時の修理コストが高くなるという課題もあり、保険業界との連携も含めた議論が続いています。
3Dプリンター砂型
バインダージェット方式の3Dプリンターで砂型を直接造型する技術が実用化されています。
木型が不要となるため、試作品のリードタイムが数週間から数日に短縮されます。
少量多品種の鋳造品製造に革命をもたらしつつあります。
鋳造シミュレーションの活用例
鋳造シミュレーションは注湯から凝固・冷却までの温度分布を時間的に解析し、引け巣や湯回り不良の発生を事前に予測します。
具体的には、湯口・湯道の配置最適化、押し湯の寸法決定、冷し金の配置検討などに活用されています。
従来は熟練技術者の経験と勘に頼っていた鋳造方案設計が、シミュレーションにより定量的に評価できるようになりました。
試作回数は従来の3〜5回から1〜2回に削減され、開発期間の短縮に大きく貢献しています。
まとめ
本記事では、鋳造の基本原理から種類、鍛造との違い、凝固メカニズム、設計のポイントまでを解説しました。
鋳造の要点を整理します。
- 金属を溶かして鋳型に注ぎ込み凝固させる加工法である
- 砂型・ダイカスト・精密鋳造（ロストワックス）・遠心鋳造など多くの種類がある
- 鍛造と比べて形状自由度が高いが、強度面では鍛造に劣る
- 凝固メカニズムの理解が品質確保の鍵である
- 鋳巣・引け巣・湯回り不良が主な欠陥で、指向性凝固の設計が重要
- ギガキャスティングや3D砂型など最新技術が発展を続けている
鋳造は古くからの技術ですが、シミュレーション技術や新合金の開発により今なお進化し続けています。
設計段階から鋳造特性を考慮することで、高品質かつコスト効率の良い製品開発が可能になります。
種類・凝固・欠陥・設計ルールという基本を押さえれば、鋳造品の品質を見通せるようになります。
古くて新しい鋳造技術を、ぜひものづくりに活かしてください。
