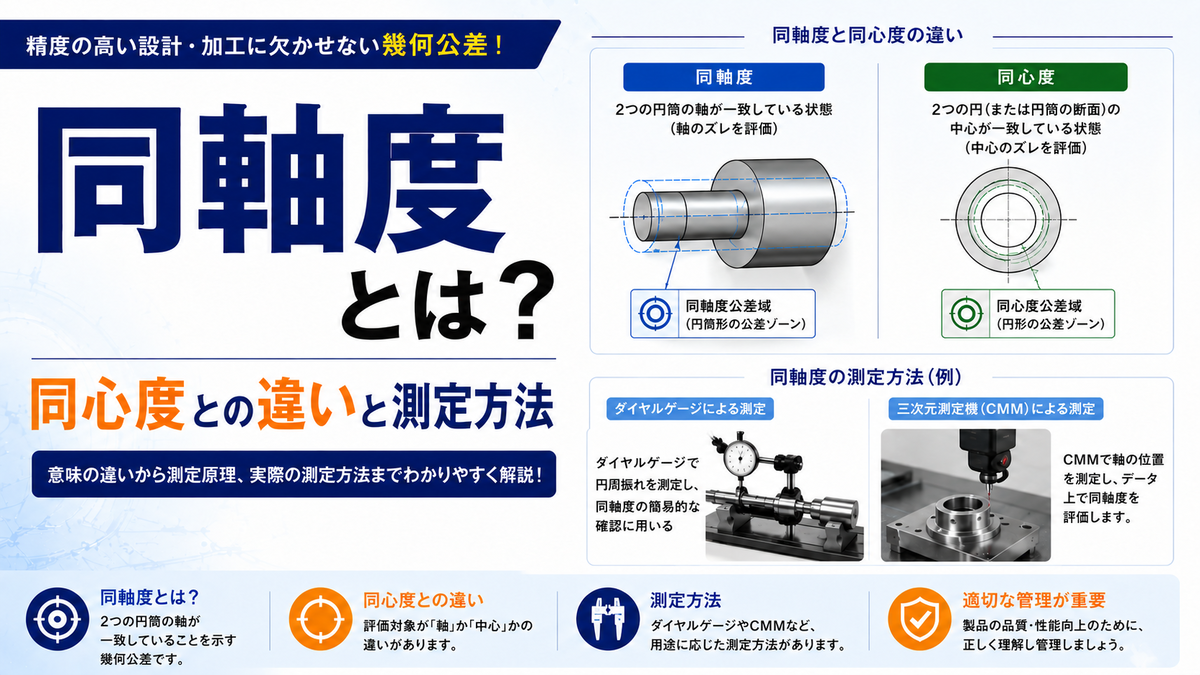

同軸度とは？同心度との違いと測定方法

段付き軸を旋盤で加工したあと、軸受部だけがわずかに振れて見えることがあります。現場では珍しくありません。

外径寸法は公差内でも、中心軸がそろっていなければ、回転体としては正しく機能しません。発熱にもつながります。

この中心軸のずれを、データム軸線に対して管理する幾何公差が、同軸度という指示です。

同心度と名前が似ていますが、点を見ているのか、軸線を見ているのかで、意味と測定が変わります。

本記事では、同軸度の意味、同心度との違い、図面記号、公差域、測定方法、測定値の見方、設計時の注意点までを実務目線で解説します。

1. 同軸度とは：データム軸線に対する軸線のずれ

同軸度は、基準となるデータム軸線に対して、対象となる円筒の軸線がどれだけ同じ軸上にあるかを規制する幾何公差です。

段付き軸、ボス付きプーリー、軸受座を持つハウジングなど、複数の円筒形状が一つの回転中心を共有すべき部品で使われます。

通常の寸法公差は直径や長さの大小を管理しますが、同軸度は中心軸の位置関係を管理します。

外径寸法がすべて合格でも、軸線がずれていれば回転時の振れ、軸受の片当たり、シールの偏摩耗が発生します。

データム軸線を基準にする

同軸度では、まず基準にする円筒をデータムとして決めます。

たとえば、軸受で支持される軸であれば、実際に軸受に入る外径部をデータムAにするのが自然です。

データムに指定した円筒から理論上の中心軸線を作り、その軸線を基準として別の円筒部の軸線を評価します。

ここで重要なのは、基準が面や端面ではなく、円筒から導かれる軸線であることです。

データムの取り方を機能と無関係に決めると、測定上は合格でも組付け時には振れる図面になります。

軸そのものの曲がりや母線のうねりも評価に影響するため、関連する形状管理として真直度とは？測定方法と記号・平面度違いを解説も併せて理解しておくと整理しやすくなります。

同軸度は位置公差に分類される

幾何公差には、形状、姿勢、位置、振れといった分類があります。

同軸度は基準に対する中心位置を規制するため、位置公差として扱われます。

形状公差である真円度や円筒度は、単独の形そのものがどれだけ正しいかを見ます。

一方、同軸度は対象形状が基準軸に対してどこにあるかを評価するため、データムなしでは成立しません。

この違いを曖昧にすると、図面で「丸さを管理したいのか」「芯の位置を管理したいのか」が読み手に伝わりません。

値の意味は半径方向のずれではなく円筒の直径

同軸度の公差値は、一般に直径記号を付けて のように記入します。

これは半径方向に0.03mmずれてよいという意味ではなく、直径0.03mmの円筒公差域の中に対象軸線が入るという意味です。

そのため、理想的に平行な軸線が単純に横へずれた場合、許される偏心量は公差値の半分になります。

ここで は半径方向の芯ずれ量、 は同軸度の公差値です。

たとえば の同軸度であれば、単純な平行偏心としては片側0.02mm程度が上限になります。

ただし実際の軸線は傾きや曲がりを伴うため、単純な半分計算だけで合否を決めるのではなく、軸線全体が円筒公差域内にあるかで判断します。

見る対象	管理している内容	代表的な不具合
寸法公差	直径や長さの大小	はめあい過大、すきま不足
真円度	断面の丸さ	局部的な当たり、測定値のばらつき
同軸度	基準軸との中心軸の一致	回転振れ、偏摩耗、軸受の片当たり
振れ	基準軸回りに回したときの表面変動	実機回転時のぶれ、シール漏れ

2. 同心度との違い：点を評価するか軸線を評価するか

同軸度と同心度は、どちらも「中心がそろっているか」を扱うため混同されやすい言葉です。

しかし、図面上で管理している幾何要素は同じではありません。

同軸度は円筒の軸線という三次元の線を対象にし、同心度はある断面における中心点を対象にします。

段付きシャフトのように長さを持つ円筒部では、断面ごとの中心点がそろっていても、軸線全体として傾いている場合があります。

同心度は断面の中心点をそろえる考え方

同心度は、円や円弧の中心点が基準中心とどれだけ一致しているかを評価する考え方です。

薄い円板、ワッシャ、フランジの穴と外径など、板厚方向の長さが短く、断面の中心関係が主な関心である場合に理解しやすい概念です。

同心度という言葉は日常的にも使われるため、「外径と穴が同じ中心に見えるか」という説明では便利です。

ただし、工業図面で厳密な幾何公差として使う場合は、測定方法や評価対象を明確にしなければ誤解を招きます。

特に長い円筒部では、断面中心だけを見ても、軸線の傾きや曲がりを十分に評価できません。

同軸度は円筒全体の軸線をそろえる考え方

同軸度は、対象円筒の軸線全体がデータム軸線と同じ方向、同じ位置に近いかを見ます。

そのため、単一断面の中心点ではなく、複数断面から推定される三次元的な中心軸が評価対象になります。

たとえば、長さ80mmの軸受座で先端側だけ0.02mmずれている場合、中央断面だけを測ると見逃す可能性があります。

同軸度であれば、軸方向の範囲全体で軸線が公差域に入っているかを確認するため、傾きのあるずれも管理できます。

回転体や軸受支持部では、同心度より同軸度の方が機能との対応が明確になります。

図面では位置度や振れで代替する場面もある

近年のGD&T運用では、同心度を安易に使わず、位置度、円周振れ、全振れで機能を表現する場面も多くなっています。

理由は、同心度や同軸度が「理論的な中心」を評価するのに対し、実際の機能不良は表面の振れや組付け基準との位置ずれとして現れることが多いためです。

穴位置の中心を指定したい場合は位置度、回転時の表面変動を抑えたい場合は振れ公差を使う方が、検査方法まで含めて伝わりやすくなります。

同軸度は有効な指示ですが、すべての「中心合わせ」を同軸度だけで表す必要はありません。

設計者は、最終的に防ぎたい不具合が位置ずれなのか、回転振れなのか、面の形状不良なのかを切り分けて指示を選びます。

項目	同軸度	同心度
評価対象	円筒の軸線	断面の中心点
次元	三次元の線	二次元の点
代表例	段付き軸、軸受座、ボス外径	円板の穴と外径、薄肉フランジ
測定の考え方	軸方向に複数断面を評価する	指定断面の中心関係を評価する
実務上の代替	位置度、全振れ、円周振れ	位置度、円周振れ

3. 図面記号と指定方法：公差記入枠の読み方

同軸度を正しく使うには、記号だけでなく、公差値、直径記号、データムの組み合わせを読む必要があります。

公差記入枠に同軸度記号、直径記号付きの公差値、データム記号を並べることで、評価対象と基準が決まります。

たとえば、対象外径に対して「同軸度 A」と記入されていれば、データムAの軸線を中心とする直径0.03mmの円筒内に、対象外径の軸線が入ることを要求しています。

公差記入枠は記号、公差値、データムで読む

同軸度の公差記入枠で最初に確認するのは、何の幾何特性を指定しているかです。

次に、公差値の前に直径記号が付いているかを見ます。

軸線を円筒公差域で規制する場合、直径記号は公差域が円筒であることを示す重要な情報です。

最後に、どのデータムを基準にしているかを確認します。

データムAだけでなく、必要に応じてA-Bの共通データム軸線を使うこともあります。

図面の公差記入枠や溶接記号など、記号を正確に読む力は図面品質に直結するため、記号体系に不安がある場合は溶接記号の一覧と読み方｜図面の書き方をJISで解説のような記号解説記事とあわせて整理しておくと実務で役立ちます。

データムは機能上の支持部から選ぶ

データムは、測定しやすい面ではなく、部品が実際に機能するときの基準から選ぶのが原則です。

軸であれば、軸受に入る外径部、チャックで保持される基準外径、カップリングが取り付く基準部などが候補になります。

ハウジングであれば、軸受が入る穴の中心軸や、組付け時に位置決めされる基準穴をデータムにします。

見た目の中央や加工上のつかみやすさだけで決めると、実際の荷重経路や回転中心と合わない基準になります。

結果として、検査では合格なのに、装置に組み込むと異音や発熱が出るという典型的なトラブルにつながります。

複数データムでは基準軸の作り方を明確にする

長い軸や両端支持の部品では、片側の円筒だけをデータムにすると、実際の支持状態を十分に再現できないことがあります。

この場合、両端の軸受部を共通データムとして扱い、二つの実体から一つの基準軸を作る設計が考えられます。

ただし、共通データムを使うと、片側だけを基準にした場合とは検査治具や三次元測定機の座標合わせが変わります。

図面を出す側は、どの円筒を基準に、どの円筒を評価するのかを曖昧にしないことが必要です。

測定者に解釈を任せる図面は、外注先や量産工場ごとに合否判定が変わるリスクを持ちます。

図面要素	確認する内容	見落とした場合の問題
幾何公差記号	同軸度、位置度、振れのどれか	要求機能と測定方法がずれる
直径記号	円筒公差域かどうか	半径方向公差と誤読する
公差値	許容される円筒域の直径	実現不可能な過剰精度になる
データム	基準にする軸や穴	組付け基準と検査基準がずれる
適用範囲	外径全長か一部長さか	測定断面によって結果が変わる

4. 公差域の考え方：円筒の中に軸線を入れる

同軸度の理解で最も大切なのは、公差域を平面ではなく立体として捉えることです。

データム軸線を中心とする細い透明な円筒を想像し、その内部に対象円筒の中心軸が全長にわたって収まれば合格です。

この考え方を理解すると、単なる芯ずれ、傾き、軸の曲がりの違いも整理できます。

円筒公差域は全方向の芯ずれを同時に制限する

寸法公差では、X方向やY方向のように一方向の許容差で考えがちです。

しかし円筒部の中心ずれは、どの方向に発生するか事前に決められません。

同軸度の円筒公差域は、データム軸を中心に360度すべての方向を同じ条件で規制します。

たとえば対象軸線が右へずれても、上へずれても、斜め方向へずれても、公差円筒内に入っていれば合格です。

このため、同軸度は丸物部品の中心合わせを一つの数値で表しやすい公差です。

平行ずれと傾きずれでは同じ数値でも意味が違う

対象軸線がデータム軸線に対して平行にずれているだけなら、全長で同じ偏心量になります。

一方、対象軸線が傾いている場合、根元では小さなずれでも先端では大きなずれになります。

同軸度は軸線全体を円筒公差域に入れるため、部品が長いほど傾きの影響が厳しく現れます。

短いボスで問題にならない傾きでも、長いスピンドルやガイド軸では先端の振れや組付け不良に直結します。

このため、同じ でも、対象長さ20mmの部品と200mmの部品では加工難易度が大きく変わります。

面の形状不良は別の公差で管理する

同軸度は中心軸の位置を管理する公差であり、表面の丸さや円筒面そのものの形状を完全に保証する公差ではありません。

外周が三角気味の形状でも、計算上の中心軸が公差域に入れば、同軸度としては合格になる可能性があります。

しかし軸受、シール、摺動部では、表面の丸さや粗さも機能に直結します。

必要に応じて真円度、円筒度、表面粗さを別に指示し、中心軸の位置と表面品質を分けて管理します。

表面性状が性能に効く部品では、表面粗さRaとは？Rzとの違いと求め方を解説の考え方も合わせて確認すると、図面指示の抜けを防げます。

5. 測定方法：ダイヤルゲージと三次元測定機の使い分け

同軸度の測定は、現場で素早く確認する方法と、幾何公差として厳密に評価する方法で考え方が変わります。

ダイヤルゲージを使った回転測定は簡単で現場性が高い一方、表面の振れを読んでいるため、真の軸線評価とは一致しない場合があります。

三次元測定機や真円度測定機を使うと、複数断面の測定点から軸線を計算でき、図面要求に近い評価が可能になります。

ダイヤルゲージ測定は現場確認に強い

もっとも簡易な方法は、データムとなる円筒をVブロック、センタ、または治具で支持し、対象外径にダイヤルゲージを当てて回転させる方法です。

対象をゆっくり一回転させ、指針の最大値と最小値の差を読み取ります。

この最大最小差はTIRと呼ばれ、理想的な丸い外径が単純偏心している場合は、偏心量の約2倍になります。

ダイヤルゲージ測定は設備費が小さく、量産現場や加工途中の芯出し確認に向いています。

一方で、測定子の当て方、押し込み力、Vブロックの接触状態、表面粗さ、真円度の影響を受けるため、同軸度そのものの厳密な判定とは分けて扱います。

測定器の基本操作に不安がある場合は、ダイヤルゲージの使い方｜種類と読み方を解説で読み方と当て方を確認してから評価すると、測定ばらつきを抑えられます。

三次元測定機は軸線を計算して評価できる

三次元測定機では、データム円筒と対象円筒の複数点を測定し、それぞれの円筒軸を計算で求めます。

そのうえで、対象軸線がデータム軸線を中心とする円筒公差域に収まるかを評価します。

断面を数カ所だけ測る点測定も可能ですが、精度を上げたい場合は軸方向に複数断面を取り、各断面で十分な点数を測ることが重要です。

測定点が少なすぎると、局所的なへこみや真円度不良を中心軸のずれとして誤認することがあります。

検査成績書に同軸度を載せる場合は、測定点数、測定範囲、データム設定、評価アルゴリズムを社内基準としてそろえる必要があります。

真円度測定機は回転体の評価に向いている

真円度測定機や円筒形状測定機は、回転軸を基準にして外周形状を高精度に追跡できます。

複数断面を測定すれば、真円度、円筒度、同軸性に近い評価を組み合わせて確認できます。

特に精密スピンドル、モータ軸、ベアリング内外輪、シール摺動面では、単なる一断面の振れだけでは機能不良を説明できません。

真円度測定機は高精度ですが、温度管理、ワークの清掃、センタ穴や基準面の状態に敏感です。

測定結果が数μm単位で変わるため、測定室の温度、ワークの保持力、測定速度を記録して再現性を確保します。

測定方法	向いている場面	注意点
ダイヤルゲージ	加工中確認、量産現場、簡易検査	表面振れを読むため、真円度や当て方の影響を受ける
三次元測定機	検査成績書、複雑形状、複数データム	測定点数とデータム設定で結果が変わる
真円度測定機	精密軸、ベアリング、シール面	温度、保持、清掃状態の管理が必要
専用ゲージ	量産の合否選別、作業者検査	設計変更や品番違いへの柔軟性が低い

6. 振れ公差との違い：回転時の表面変動を見るか

同軸度と振れ公差は、どちらも回転部品で使われるため混同されやすい公差です。

同軸度は対象軸線の位置を評価し、振れ公差はデータム軸を基準にワークを回したときの表面の変動量を評価します。

実機で問題になるのは多くの場合、中心軸の理論ずれそのものではなく、回転したときに外周面や端面がどれだけ振れるかです。

円周振れは一断面の表面変動を管理する

円周振れは、対象をデータム軸のまわりに回転させたとき、指定した一断面で表面がどれだけ変動するかを規制します。

ダイヤルゲージを一か所に当て、一回転中の最大値と最小値の差を読むイメージに近い公差です。

外径の偏心、真円度不良、局所的な傷やへこみがすべて測定値に含まれるため、機能との対応がわかりやすい特徴があります。

一方で、表面のどの要因が振れ値を悪くしているのかは、追加測定をしなければ分かりません。

回転中の外周振れを抑えたいだけなら、同軸度より円周振れの方が検査しやすい場合があります。

全振れは面全体の回転変動を管理する

全振れは、一断面だけでなく、指定された円筒面全体または端面全体にわたって表面変動を管理します。

円筒外周の全振れであれば、データム軸を基準に回転させながら測定子を軸方向へ移動し、面全体の振れを評価します。

そのため、外径の偏心だけでなく、テーパ、曲がり、円筒度不良も強く制限できます。

軸受の外輪が入るハウジング穴、メカニカルシールの摺動面、精密ローラーの外周などでは、同軸度より全振れの方が機能に近い指示になることがあります。

同軸度、円周振れ、全振れは上下関係ではなく、管理したい機能に応じて選ぶ別の道具です。

同軸度だけでは回転品質を保証しきれない

同軸度が良い部品でも、表面の真円度や円筒度が悪ければ、実際に回したときの振れは大きくなります。

逆に、ダイヤルゲージで振れが小さく見えても、測定断面以外で軸線が傾いている可能性があります。

このため、設計上は「中心軸の位置を管理したいのか」「回転時の表面変動を管理したいのか」を最初に決める必要があります。

軸受やシールの性能を守る図面では、同軸度と振れ公差を必要に応じて使い分けます。

形状基準との違いも含めて理解したい場合は、平面や姿勢の基礎として平面度とは？記号・測定方法と幾何公差を解説を読んでおくと、幾何公差の分類が整理しやすくなります。

公差	主に見るもの	向いている機能
同軸度	対象円筒の軸線位置	段付き軸、基準穴と対象穴の中心合わせ
位置度	中心点または軸線の理論位置	穴位置、ピン位置、パターン配置
円周振れ	一断面の回転時表面変動	外径の簡易回転精度、端面振れ確認
全振れ	面全体の回転時表面変動	精密回転面、シール面、ローラー外周

7. 設計と加工の注意点：過剰公差と測れない図面を避ける

同軸度は便利な公差ですが、厳しくしすぎると加工費と検査費が急に上がります。

特に、長い軸、薄肉部品、熱処理後の研削部品、溶接後の機械加工部品では、同軸度を数μm単位で保証するには工程設計まで変える必要があります。

設計者は、必要な機能、加工方法、測定手段をセットで考えなければなりません。

一度の段取りで加工すると同軸度は出しやすい

同軸度を良くする最も基本的な方法は、基準部と対象部を同じ段取りで加工することです。

旋盤で片側の外径を加工し、ワークをつかみ直して反対側を加工すると、チャックの芯ずれや把持面の傷がそのまま同軸度不良になります。

可能であれば、基準外径、対象外径、端面を一度のチャッキングで仕上げる工程にします。

両端加工が必要な場合は、センタ穴を正しく加工してセンタ支持で仕上げる、基準面を研削する、または治具で再現性よく保持する対策が必要です。

加工工程で発生する芯ずれを理解せずに図面だけ厳しくしても、現場では手直しと選別が増えるだけです。

熱処理、溶接、圧入で後から軸がずれる

加工直後は同軸度が良くても、熱処理、溶接、圧入、焼きばめ、表面処理のあとで軸線がずれることがあります。

高周波焼入れや浸炭焼入れでは、熱ひずみで軸が曲がることがあります。

溶接構造では、溶接収縮によって穴位置やボスの軸線が傾くことがあります。

圧入部品では、相手部品の穴の真円度や圧入荷重の偏りによって、組立後の同軸度が悪化します。

最終的に保証したいのが完成品状態の同軸度であれば、中間加工時ではなく、熱処理後や組立後に測る検査計画が必要です。

公差値は機能から逆算して決める

同軸度の公差値は、なんとなく0.01mmや0.05mmと決めるものではありません。

軸受すきま、シールリップの追従量、歯車のかみ合い、カップリングの許容偏心、回転数、許容振動などから逆算して決めます。

たとえば低速で手回しする治具の位置決め軸と、高速回転するモータ軸では、同じ外径でも必要な同軸度は大きく異なります。

一般機械部品では数十μmから0.1mm程度の管理で足りる場合もありますが、精密スピンドルや小型軸受の組付け部では数μmから十数μmの世界になります。

ただし、これらは目安であり、最終的には製品機能、相手部品、測定能力、工程能力を確認して決めます。

寸法公差と幾何公差の役割分担を整理したい場合は、脱・勘と経験！機械設計者のための公差設計入門も参考になります。

失敗パターン	起きる問題	対策
測定できない公差値を指定する	外注先ごとに合否が変わる	測定機、治具、評価条件を先に決める
機能と無関係なデータムを選ぶ	組付け後に振れや片当たりが出る	軸受、シール、締結部など機能基準を選ぶ
同軸度だけで表面品質を見ない	同軸でも摩耗や漏れが起きる	真円度、円筒度、粗さ、振れを併用する
熱処理前だけで検査する	完成品状態で軸が曲がっている	最終工程後の保証項目を設定する
過剰に厳しい値を入れる	加工費、検査費、リードタイムが増える	機能限界と工程能力から逆算する

8. まとめ

同軸度は、データム軸線に対して対象円筒の軸線をどれだけ一致させるかを規制する幾何公差です。

公差値は円筒公差域の直径を示し、単純な半径方向の芯ずれ量そのものではありません。

同心度は断面の中心点、同軸度は円筒の軸線を評価するため、段付き軸や軸受座のような長さを持つ部品では同軸度の理解が重要です。

測定ではダイヤルゲージによる簡易確認が有効ですが、厳密には三次元測定機や真円度測定機で軸線を評価する必要があります。

設計では、同軸度、位置度、円周振れ、全振れを目的に応じて使い分け、機能、加工、測定がつながる図面にすることが重要です。
