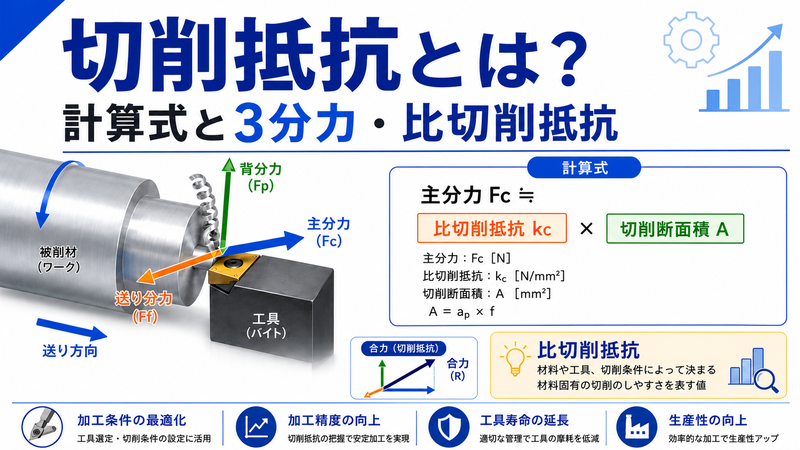

切削抵抗とは?計算式と3分力・比切削抵抗

切削加工で工具がどれだけの力を受けているか、考えたことはありますか。
この「切削抵抗」を把握できないと、工具の折損やびびり、機械の能力不足といったトラブルにつながります。

逆に、切削抵抗を正しく計算できれば、適切な工具・切削条件・必要動力を見積もり、安定した加工が実現できます。
そのために欠かせないのが、力を方向ごとに分けた「3分力」と、加工のしやすさを表す「比切削抵抗」という考え方です。

本記事では、切削抵抗の意味と3分力、合力や比切削抵抗の計算式、材料別の目安、そして切削抵抗を小さくする方法までを、計算式とともにわかりやすく解説します。



1. 切削抵抗とは

切削抵抗とは、切削加工のときに被削材(工作物)が工具を押し返そうとする力のことです。
工具が材料を削り取る際、材料は変形しながら抵抗するため、その反作用として工具に力が加わります。
この力の大きさが、工具の寿命や加工面の品質、必要な機械の動力を左右します。



切削抵抗が生じるしくみ

切削抵抗は、主に2つの現象から生まれます。
一つは、刃先の前方で材料がせん断変形しながら切りくずになるときの抵抗です。
もう一つは、生成した切りくずが工具のすくい面をすべるときに生じる摩擦抵抗です。



つまり切削抵抗は、材料を「せん断する力」と切りくずとの「摩擦の力」が合わさったものといえます。
すくい面の摩擦が大きいほど切りくずが流れにくくなり、切削抵抗も大きくなります。
切れ味のよい工具や潤滑が切削抵抗を下げるのは、このせん断と摩擦の両方を軽くするためです。



切削抵抗を知る意味

切削抵抗が大きすぎると、工具の摩耗や折損、びびり振動、加工精度の低下を招きます。
また、機械の主軸モーターには切削抵抗に応じた動力が必要なため、切削抵抗の見積もりは加工計画の出発点になります。



切削抵抗を理解することは、安定した加工と適切な工具選定の第一歩といえます。
必要な動力や工具にかかる負荷を事前に予測できれば、トラブルを避けながら能率の高い条件を選べます。



切削抵抗と切削温度

切削抵抗が大きいほど、せん断と摩擦に費やされるエネルギーが増え、切削点の温度が高くなります。
切削で生じるエネルギーの大半は熱に変わり、工具・切りくず・工作物へと分かれて流れます。



高温は工具のすくい面の摩耗を促進し、寸法精度や工具寿命を低下させます。
切削抵抗を抑えることは、発熱を抑えて工具を長持ちさせることにも直結します。



旋盤による切削加工の基本については、こちらの記事もあわせてご覧ください。

関連記事

instant.engineer

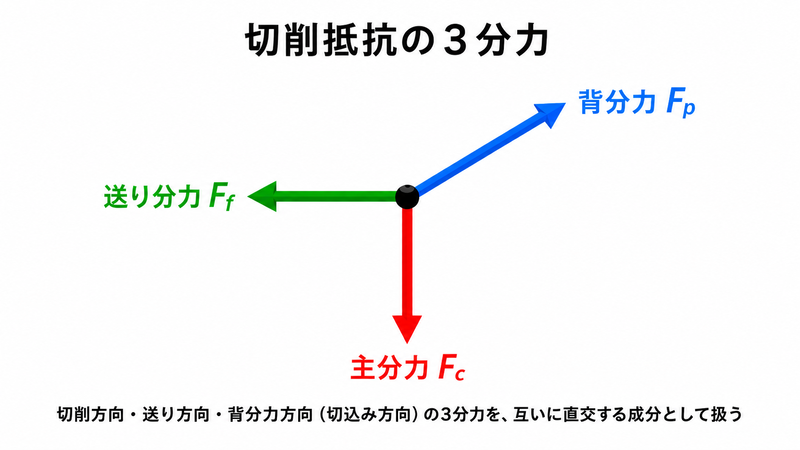

2. 切削抵抗の3分力

切削抵抗は1つの力ですが、扱いやすくするために力の向きごとに3つの分力に分けて考えます。
旋盤加工を例にすると、次の3方向に分解できます。



  • 主分力(Fc:切削方向(工具の進む向きと逆)にかかる力
  • 送り分力(Ff:送り方向にかかる力
  • 背分力(Fp:工具を工作物から引き離す(半径)方向にかかる力



この3つをまとめて切削抵抗の3分力と呼びます。
主分力は切削そのものを担う力、送り分力は工具を送るのに抗う力、背分力は工具を押し戻す力です。
力を3方向に分けることで、それぞれが工具や機械にどう影響するかを個別に評価できるようになります。



3分力の座標系と向き

3分力は、たがいに直交する3つの方向に対応しています。
主分力は切削速度の方向、送り分力は工具が送られる軸方向、背分力は工作物の半径方向(切込み方向)です。



この3方向は直交座標のx・y・z軸のように考えると整理しやすくなります。
それぞれの分力が、主軸モーター・送り機構・工具の押し戻しという別々の対象に効くため、向きごとに分けて評価する意味があります。



加工方法による3分力の違い

3分力の考え方は旋削だけでなく、フライス加工やドリル加工にも応用できます。
ただし、力の向きの呼び方や支配的な分力は加工方法によって異なります。



フライス加工では刃が断続的に切り込むため、切削抵抗は周期的に変動し、びびりの原因になりやすい特徴があります。
ドリル加工では、回転方向のトルクと軸方向のスラスト(推力)が主要な力となり、穴あけ能率や工具折損に直結します。
同じ3分力の枠組みでも、加工方法ごとにどの力が効くかを意識することが大切です。



研削加工のように切れ刃が無数にある加工でも、1刃あたりの切削抵抗を考える点は同じです。
加工方法が変わっても、力を分解してとらえる基本は共通しています。

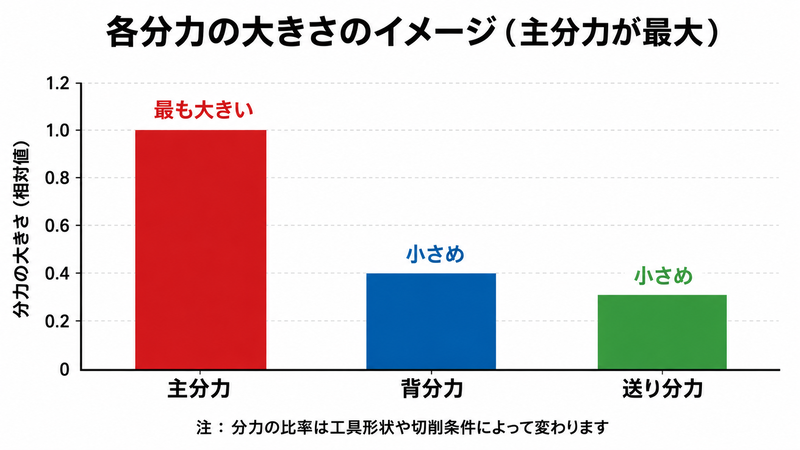

3. 各分力の大きさと特徴

3分力は同じ大きさではなく、一般に主分力が最も大きくなります。
外周旋削では、主分力が3分力の中で支配的で、送り分力と背分力はそれよりかなり小さくなる傾向があります。
そのため、必要動力の計算ではまず主分力に注目するのが基本です。



各分力の大まかな関係を整理すると、次のようになります。



  • 主分力:最も大きく、切削動力の計算に直結する
  • 背分力:工具を押し戻す力で、加工精度やびびりに影響する
  • 送り分力:送り機構にかかる力で、3分力の中では小さめ



分力比が変わる条件

各分力の比率は、工具のすくい角や切込み、送り量などの条件によって変化します。
たとえばすくい角を大きくすると主分力は小さくなり、刃先が鋭いほど背分力も下がる傾向があります。



送り分力と背分力の大小関係も加工条件で入れ替わることがあるため、実際の値は条件ごとに確認することが大切です。
とくに仕上げ加工のように切込みが小さい場合は、背分力の比率が相対的に大きくなり、加工精度への影響が無視できなくなります。



背分力と仕上げ精度

背分力は工具を工作物から押し戻す向きの力で、加工精度に強く影響します。
背分力が大きいと、工具やワークがたわんで実際の切込みが浅くなり、寸法誤差や形状の崩れにつながります。



とくに細長いワークや突き出しの大きい工具では、背分力によるたわみが顕著になります。
仕上げ加工で寸法を安定させるには、背分力を小さく抑える刃先形状や、剛性の高い保持が欠かせません。



4. 切削抵抗(合力)の求め方

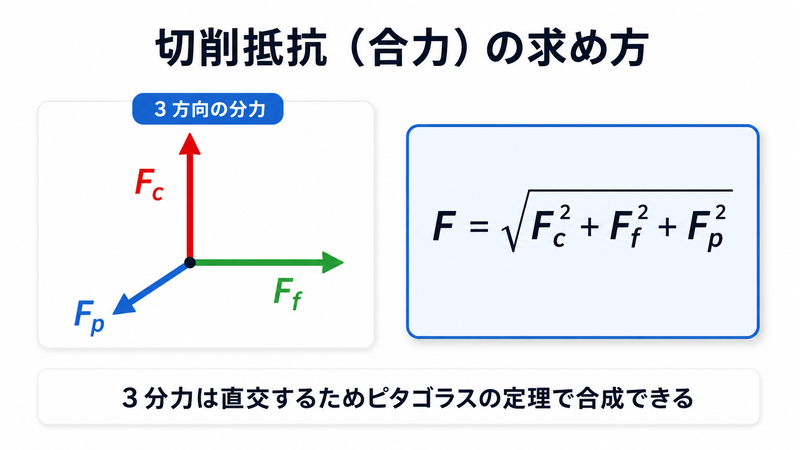

3分力は互いに直交する向きの力なので、全体の切削抵抗(合力)はピタゴラスの定理で求められます。
主分力 Fc、送り分力 Ff、背分力 Fp の合力 F は、次の式で表されます。



 F = \sqrt{F_c^{2} + F_f^{2} + F_p^{2}}



3つの分力を3辺とする直方体の対角線の長さが、合力に相当するイメージです。
主分力が支配的な場合、合力の大きさは主分力に近い値になります。



合力の向きと工具・ホルダ負荷

このため、おおまかな見積もりでは主分力だけを使い、精密な評価が必要なときに3分力をすべて合成する、という使い分けがよく行われます。
合力の向きを把握しておくと、工具やホルダにかかる総合的な負荷を正しく評価できます。



合力は工具の刃先からホルダ、そして機械の主軸へと伝わります。
合力が大きかったり向きが不利だったりすると、ホルダのたわみや工具の逃げが生じ、寸法精度の低下やびびりの原因になります。
剛性の高い工具・ホルダを選ぶことは、合力による変形を抑えるうえで重要です。



合力と工具の突き出し量

合力は工具の刃先に集中して作用し、工具の突き出し量が長いほど大きなモーメントとなって工具を変形させます。
突き出し量を必要最小限にすると、同じ合力でもたわみが小さく抑えられます。



合力の大きさだけでなく、それが「どれだけ離れた位置に」かかるかも重要です。
工具やホルダの突き出しを短くし、剛性を確保することが、合力による精度低下を防ぐ基本になります。



5. 比切削抵抗とは

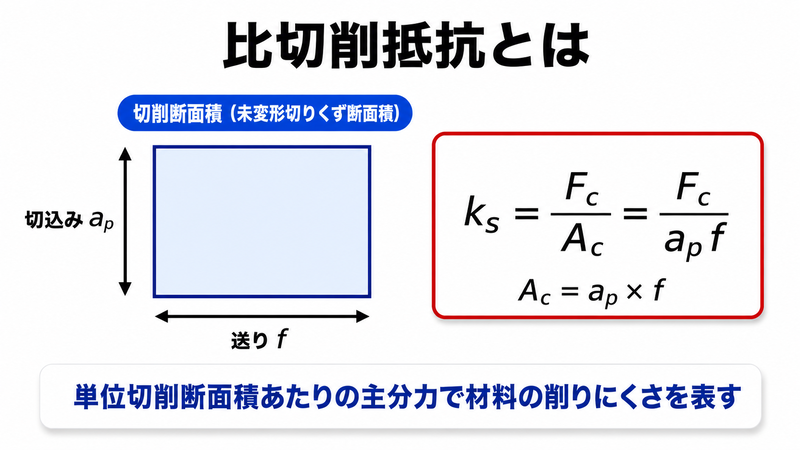

比切削抵抗(ks)とは、単位断面積あたりの主分力のことで、材料の削りにくさを表す指標です。
切りくずの断面積 A で主分力 Fc を割って求めます。
切りくずの断面積は、切込み ap と送り f の積で表されます。



 k_s = \dfrac{F_c}{A} = \dfrac{F_c}{a_p \cdot f}



比切削抵抗の単位はN/mm2(MPa)で、値が大きいほど削るのに大きな力が必要な、削りにくい材料を意味します。
同じ断面積を削っても、材料によって必要な力は大きく変わるため、この比切削抵抗が動力計算のかなめになります。



比切削抵抗が条件で変わる理由

比切削抵抗は材料だけで決まるのではなく、送り量や切削速度、すくい角などの条件によっても変化します。
とくに送り量を小さくすると、比切削抵抗はかえって大きくなる傾向があります。



これは「寸法効果」と呼ばれ、薄い切りくずほど単位断面積あたりに必要な力が増えるためです。
したがって、カタログ等の比切削抵抗の値はあくまで標準条件での目安として扱い、実際の送り条件に応じて補正する意識が大切です。



比切削抵抗と切削動力の関係

比切削抵抗は、必要な切削動力を見積もるうえでも便利な指標です。
主分力が比切削抵抗と切りくず断面積の積で決まるため、比切削抵抗が大きい材料ほど同じ除去量でも大きな動力を必要とします。



たとえば比切削抵抗が2倍の材料を同じ条件で削れば、主分力も動力もおおむね2倍になります。
材料の比切削抵抗を把握しておけば、加工前に必要動力のおおよその大小を判断できます。

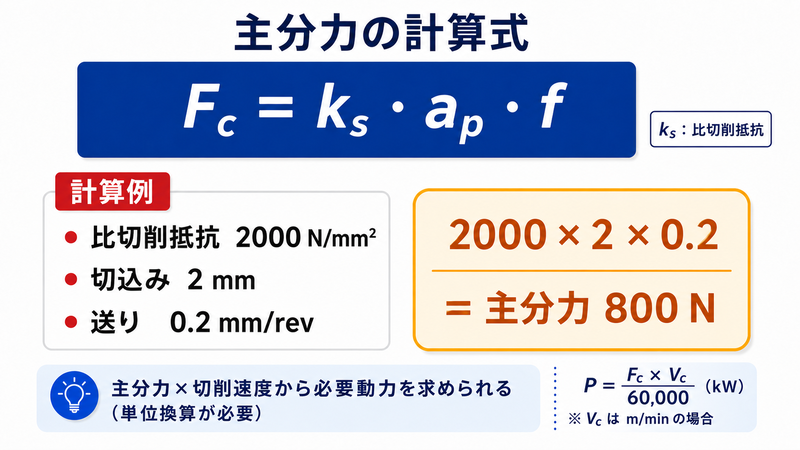

6. 主分力の計算式

比切削抵抗の式を逆に使えば、主分力を計算できます。
主分力 Fc は、比切削抵抗 ks に切込み ap と送り f を掛けて求めます。



 F_c = k_s \cdot a_p \cdot f



たとえば比切削抵抗 ks = 2000 N/mm2 の鋼を、切込み ap = 2 mm、送り f = 0.2 mm/rev で削る場合を考えます。
このとき主分力は、2000 × 2 × 0.2 = 800 N と計算できます。



必要動力とモーター出力の関係

さらに、主分力 Fc と切削速度 v が分かれば、切削に必要な動力 P を次の式で見積もれます。



 P = F_c \cdot v



こうして必要動力を求めれば、機械の主軸モーターの能力で加工できるかどうかを事前に判断できます。
実際のモーター出力は機械の伝達効率も考慮する必要があり、必要動力を効率で割った値以上の出力が求められます。



先ほどの主分力 800 N の例で、切削速度を 150 m/min とすると、切削動力はおよそ 2 kW になります。
機械の伝達効率を 0.8 とすれば、主軸モーターには 2.5 kW 程度以上の出力が必要だと見積もれます。
このように主分力から動力へつなげることで、機械選定や条件設定の判断ができます。



なお、ここで求めた動力はあくまで平均的な目安です。
断続切削や難削材では瞬間的に大きな力がかかるため、余裕をもった出力の機械を選ぶと安心です。



フライス加工での考え方は、フライス盤の記事もあわせて参考にしてください。



切削条件と材料除去率

切削の能率は、単位時間あたりに削り取る体積である材料除去率(MRR)で表されます。
MRRは切込み・送り・切削速度の積に比例し、これらを大きくするほど能率は上がります。



しかし同時に切削抵抗と必要動力も増えるため、機械の動力や工具の強度が上限を決めます。
切削抵抗の計算は、与えられた動力の範囲で最大の能率を引き出す条件を探すための土台になります。

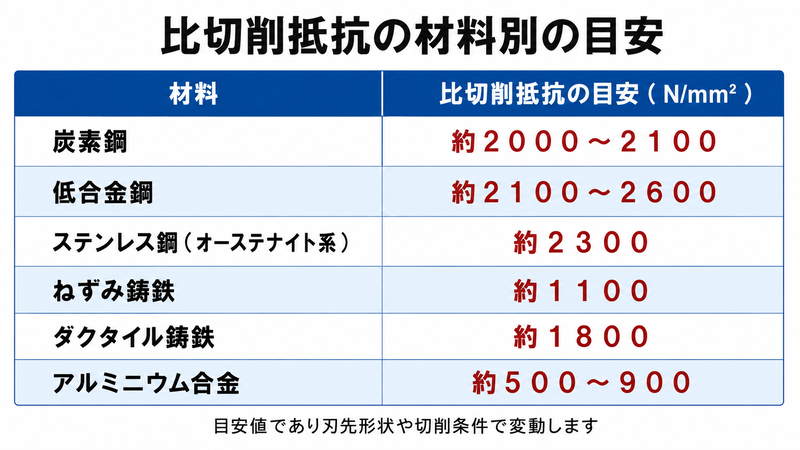

7. 比切削抵抗の材料別の目安

比切削抵抗は材料によって大きく異なります。
代表的な材料の目安は、次の表のとおりです。



材料 比切削抵抗の目安(N/mm2
炭素鋼 約2000〜2100
低合金鋼 約2100〜2600
ステンレス鋼(オーステナイト系) 約2300
ねずみ鋳鉄 約1100
ダクタイル鋳鉄 約1800
アルミニウム合金 約500〜900



鋼やステンレスは比切削抵抗が大きく、削るのに大きな力が必要です。
一方、アルミニウム合金は比較的小さく、軽い力で削れることがわかります。
これらの値はあくまで目安であり、刃先形状や送り量、切削速度によって変動する点に注意してください。



材料による違いが生まれる理由

比切削抵抗の差は、材料のせん断強さや工具との親和性の違いから生まれます。
鋼やステンレスは強度が高く、せん断に大きな力を要するため比切削抵抗が大きくなります。



とくにオーステナイト系ステンレスは、加工硬化しやすく切りくずが工具に溶着しやすいため、見かけ以上に削りにくい材料です。
一方、アルミニウム合金は軟らかくせん断しやすいため比切削抵抗が小さく、鋳鉄は黒鉛が潤滑的に働くため鋼より小さめになります。
材料の性質を知っておくと、目安値の背景まで理解して条件設定に生かせます。



同じ材料でも熱処理や硬さによって比切削抵抗は変わります。
焼入れ鋼のように硬い状態では、軟らかいときより大きな切削力が必要になる点も覚えておくとよいでしょう。



難削材の切削抵抗

チタン合金やニッケル基耐熱合金などの難削材は、比切削抵抗が高く、切削抵抗が大きくなりやすい材料です。
強度が高く熱伝導率が低いため、刃先に熱と力が集中し、工具摩耗が早く進みます。



こうした材料では、低めの切削速度と十分な切削油剤、剛性の高い工具の組み合わせが基本になります。
切削抵抗の大きさを前提に、工具と条件を保守的に選ぶことがトラブル防止につながります。

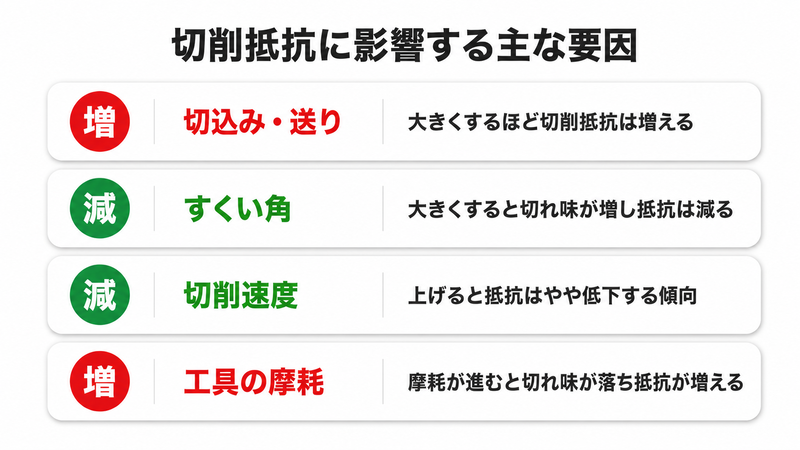

8. 切削抵抗に影響する要因

切削抵抗は、材料だけでなくさまざまな加工条件によって変化します。
主な影響要因は次のとおりです。



  • 切込みと送り:大きくするほど切りくず断面積が増え、切削抵抗も大きくなります
  • すくい角:すくい角を大きくすると切れ味が良くなり、切削抵抗は小さくなります
  • 切削速度:速度を上げると切削抵抗はやや低下する傾向があります
  • 工具の摩耗:刃先が摩耗すると切れ味が落ち、切削抵抗が増大します



切込み・送りと切りくず断面積

とくに切込みと送りは切りくず断面積に直結するため、切削抵抗への影響が大きい要因です。
切込みを2倍にすれば主分力もおおむね2倍になり、送りを2倍にしても主分力は増えます。



ただし、送りを増やすと寸法効果によって比切削抵抗は下がるため、主分力は送りに完全には比例せず、ややゆるやかに増えます。
能率を上げるために切込み・送りを大きくするときは、主分力と必要動力の増加を必ずあわせて確認します。



すくい角と切れ味

すくい角は、刃先のすくい面が切削方向に対して傾く角度です。
すくい角を大きく(ポジティブに)すると切れ味が良くなり、せん断しやすくなって切削抵抗が下がります。



一方で、すくい角を大きくしすぎると刃先の肉が薄くなって強度が落ち、欠けやすくなります。
そのため、被削材の硬さに応じて切れ味と刃先強度のバランスをとったすくい角を選ぶことが重要です。



工具摩耗と構成刃先

工具の刃先は使ううちに摩耗し、切れ味が落ちて切削抵抗が増大していきます。
摩耗した刃先を使い続けると、抵抗の増加から発熱・びびり・寸法不良が連鎖的に起こります。



また、軟らかい材料を低速で削ると、刃先に被削材が溶着した「構成刃先」ができ、加工面を荒らす原因になります。
構成刃先は切削速度を上げると生じにくくなるため、材料と速度の組み合わせにも注意が必要です。



切削抵抗の変化は、加工音や切りくずの色・形状にも表れます。
現場では数値計算とあわせて、こうした切削状態の観察から異常を早期に察知することも大切です。

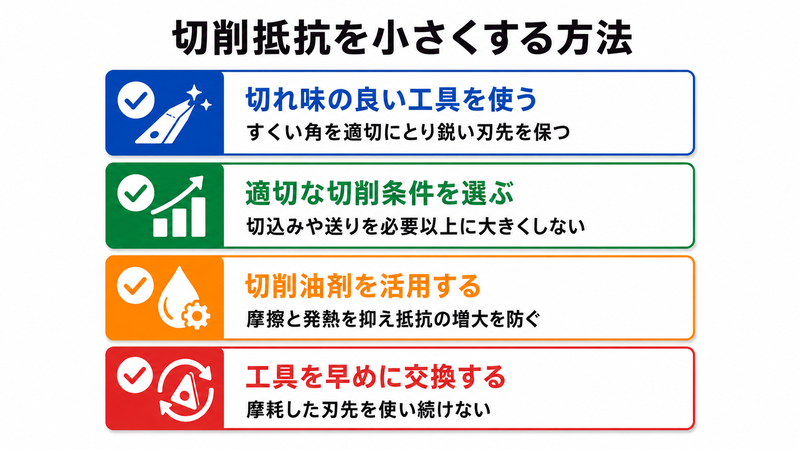

9. 切削抵抗を小さくする方法

切削抵抗を小さく抑えると、工具寿命の延長やびびりの抑制、加工精度の向上につながります。
代表的な低減策は次のとおりです。



  • 切れ味の良い工具を使う:すくい角を適切にとり、鋭い刃先を保つ
  • 適切な切削条件を選ぶ:切込みや送りを必要以上に大きくしない
  • 切削油剤を活用する:摩擦と発熱を抑え、抵抗の増大を防ぐ
  • 工具を早めに交換する:摩耗した刃先を使い続けない



能率とのバランスをとる

ただし、切削抵抗を下げようと切込みや送りを小さくしすぎると、加工能率が落ちてしまいます。
そのため、工具寿命・加工時間・面品質のバランスを見ながら条件を決めることが大切です。



切削抵抗そのものを下げるだけでなく、剛性の高い工具・治具で抵抗による変形を抑えるという考え方も有効です。
抵抗を「小さくする」工夫と、抵抗に「負けない」剛性確保の両面から対策すると、安定した加工につながります。



切削油剤の役割

切削油剤は、刃先と切りくず・加工面の間の摩擦と発熱を抑え、切削抵抗の増大を防ぎます。
潤滑作用で摩擦による分力を下げ、冷却作用で工具の熱的な摩耗を遅らせる効果があります。



難削材や仕上げ加工では、油剤の種類や供給方法が切削抵抗と面品質を大きく左右します。
高圧クーラントなどで刃先へ確実に油剤を届けることも、抵抗低減と工具寿命の両立に有効です。



びびり対策の考え方は、ボーリング加工の記事でも解説しています。

関連記事

instant.engineer



10. まとめ

本記事では、切削抵抗の意味と3分力、合力や比切削抵抗の計算式、材料別の目安と低減方法までを解説しました。



切削抵抗は被削材が工具を押し返す力で、せん断と摩擦から生じ、主分力・送り分力・背分力の3分力に分けて考えます。
合力は3分力の二乗和の平方根で求められ、削りにくさを表す比切削抵抗は主分力を切りくず断面積で割って算出します。



主分力は比切削抵抗と切込み・送りの積で計算でき、切削速度を掛ければ必要動力の見積もりにそのまま使えます。
材料や切削条件によって切削抵抗は変化するため、目安値を踏まえつつ、工具寿命と能率のバランスを見て条件を最適化してください。



切削抵抗は、せん断・摩擦・材料特性・工具条件が絡み合って決まる総合的な指標です。
計算で大きさを把握し、工具や条件で能動的にコントロールすることが、安定した高能率加工への近道になります。



切削抵抗の知識は、工具選定・条件設定・機械選びのすべてに関わる加工の基礎です。
まずは主分力と必要動力を見積もる習慣をつけることから始めてみてください。
