「コンセントは交流、乾電池は直流とよく聞くけれど、そもそも何が違うのか」
電気を学び始めると、必ず出会うのがこの直流と交流という2つの言葉です。
この2つの違いをすっきり整理してくれるのが、本記事のテーマである直流と交流の考え方です。

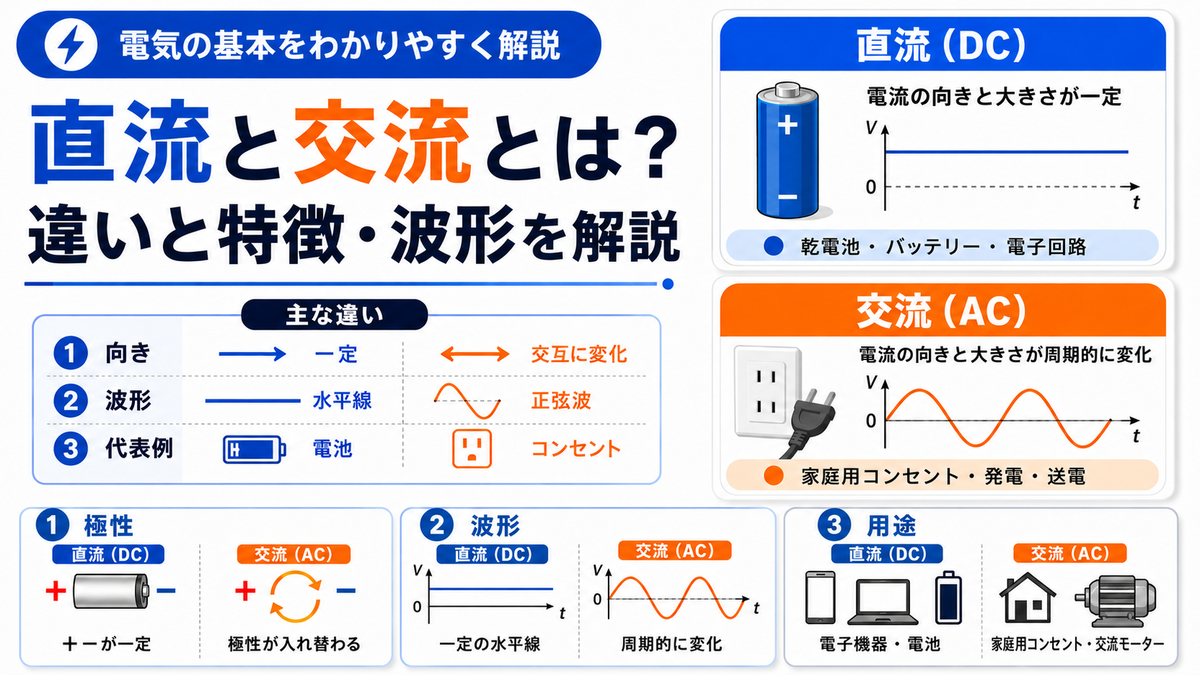

直流は一定の向きに流れ続ける電気、交流は向きと大きさが周期的に変化する電気で、それぞれ得意な用途がまったく異なります。
本記事では、直流と交流の違いから、交流の波形と周波数、実効値の意味、直流回路と交流回路でのオームの法則の扱い、そして相互変換までを、数式と図表で体系的に解説します。
- 1. 直流と交流とは｜2つの電気の流れ方
- 2. 直流と交流の違い
- 3. 交流の波形と基本量
- 4. 実効値とは｜交流の電圧・電流の大きさ
- 5. 直流回路と交流回路でのオームの法則
- 6. 直流と交流の相互変換
- 7. 身近な直流と交流
- まとめ
1. 直流と交流とは｜2つの電気の流れ方
電気の流れ方には、大きく分けて直流と交流の2種類があります。
この違いは、電流の向きと大きさが時間とともにどう変化するかにあります。
1-1. 直流（DC）とは
直流とは、時間が経っても向きが変わらず、一定の方向に流れ続ける電気のことです。
英語の Direct Current の頭文字をとって、DCと表記されます。
乾電池やバッテリー、USB電源などはすべて直流です。
プラスとマイナスの極がはっきり決まっており、電流は常にプラスからマイナスへと一方向に流れます。
電圧の大きさも基本的に一定で、グラフに描くと時間軸に平行な水平線になります。
向きも大きさも変わらない、安定した電気が直流の特徴です。
1-2. 交流（AC）とは
交流とは、電流の向きと大きさが周期的に入れ替わる電気のことです。
英語の Alternating Current の頭文字をとって、ACと表記されます。
家庭のコンセントから供給される電気は、すべて交流です。
プラスとマイナスが1秒間に何十回も入れ替わっており、電流は行ったり来たりを繰り返しています。
電圧の大きさも刻一刻と変化し、グラフに描くと波打つ曲線（正弦波）になります。
向きも大きさも絶えず変わり続ける、動きのある電気が交流の特徴です。
1-3. なぜ送電は交流なのか
発電所から家庭までの送電に交流が使われているのには、明確な理由があります。
交流は、変圧器を使って電圧を簡単に上げ下げできるからです。
送電では電圧を高くして電流を小さく抑えると、電線での電力損失を減らせます。
交流なら変圧器で高電圧に変換して送り、使う場所で安全な電圧に下げられます。
直流は変圧が難しく、長距離送電には不利でした。
この「変圧のしやすさ」こそが、交流が送電の主役になった最大の理由です。
1-4. 直流と交流の歴史｜電流戦争
どちらの電気を送電に使うかをめぐっては、19世紀末に「電流戦争」と呼ばれる対立がありました。
直流を推したエジソンと、交流を推したテスラ・ウェスチングハウスが、送電方式の主導権を争ったのです。
直流は当時、電圧を上げられず長距離送電で大きな損失が出るという弱点を抱えていました。
一方の交流は、変圧器で簡単に高電圧化でき、効率よく遠くまで送れたのです。
最終的に、変圧のしやすさという利点から交流が送電の主流となりました。
ただし近年は、後述する直流送電の技術が進み、再び直流が見直される場面も増えています。
2. 直流と交流の違い
直流と交流の違いを、項目ごとに表で整理します。
| 項目 | 直流（DC） | 交流（AC） |
|---|---|---|
| 電流の向き | 一定（一方向） | 周期的に反転 |
| 電圧の大きさ | ほぼ一定 | 周期的に変化 |
| 波形 | 水平な直線 | 正弦波 |
| 変圧 | 難しい | 変圧器で容易 |
| 代表例 | 乾電池・バッテリー | 家庭用コンセント |
| 主な用途 | 電子機器・制御回路 | 送電・大型機器 |
2-1. 波形の違い
最も本質的な違いは、波形に現れます。
直流は時間が経っても値が変わらないため、グラフは水平な直線になります。
一方、交流は時間とともに値が増減を繰り返すため、波打つ曲線になります。
もっとも一般的な交流は、なめらかな正弦波（サインカーブ）を描きます。
波形を見れば、その電気が直流か交流かはひと目で判断できます。
横一直線なら直流、波打っていれば交流です。
2-2. 電圧の表し方の違い
直流は値が一定なので、「12V」のように1つの数値で電圧を表せます。
しかし交流は刻々と値が変わるため、1つの数値で表すには工夫が必要です。
そこで交流では、後述する実効値という考え方を使って大きさを表します。
家庭用コンセントの「100V」も、この実効値で表された値です。
同じ「100V」でも、直流と交流では意味するところが異なる点に注意が必要です。
交流の100Vは、瞬間的にはもっと高い電圧に達しています。
2-3. 用途の違い
直流と交流は、それぞれの特性を生かして使い分けられています。
直流は電圧が安定しているため、繊細な制御を行う電子機器やマイコンに向いています。
交流は変圧が容易なため、発電・送電や、モーターを回す大型機器に向いています。
実際、家庭に届いた交流は、機器内部で直流に変換されて使われることが多くあります。
2-4. 50Hzと60Hzの違い
日本では、東日本が50Hz、西日本が60Hzと、地域によって交流の周波数が異なります。
これは明治時代に、東はドイツ製、西はアメリカ製の発電機を導入したという歴史的な経緯によるものです。
周波数が違うと、モーターの回転数や一部の家電の動作に影響が出ます。
そのため、周波数の異なる地域へ引っ越す際は、対応機種かどうかの確認が必要になることがあります。
東西の境界では、周波数を変換する設備を介して電力を融通しています。
世界的にも、国や地域によって50Hzと60Hzが使い分けられています。
3. 交流の波形と基本量
交流を理解するには、その波形を表す基本的な量を知っておく必要があります。
ここでは周期・周波数・角周波数・位相を順に見ていきます。
3-1. 周期と周波数
交流の波が1回分の変化を終えるまでの時間を周期と呼び、記号Tで表します。単位は秒です。
1秒間に波が繰り返される回数を周波数と呼び、記号fで表します。単位はヘルツ（Hz）です。
周期と周波数は、互いに逆数の関係にあります。
日本の家庭用電源は、東日本で50Hz、西日本で60Hzと地域で異なります。
50Hzなら1秒間に50回、波が繰り返されているということです。
3-2. 角周波数
交流は回転運動とも対応づけられ、その回転の速さを表すのが角周波数です。
角周波数 は、周波数fを用いて次式で表されます。
1周期が円1周（2πラジアン）に対応するため、係数に2πが現れます。
角周波数を使うと、交流の式を三角関数できれいに表せるようになります。
3-3. 瞬時値と位相
交流のある瞬間の値を瞬時値と呼びます。正弦波交流の瞬時値は次式で表されます。
ここで は波の最大値（振幅）です。時間tとともに、値が正弦波状に変化します。
複数の交流を比べるとき、波のタイミングのずれを位相と呼びます。
位相のずれは、コイルやコンデンサを含む交流回路を理解するうえで重要な概念です。
3-4. 正弦波以外の交流波形
交流の代表は正弦波ですが、実際にはほかの波形も使われています。
代表的なものに、方形波（矩形波）と三角波があります。
方形波は、電圧が高い状態と低い状態を瞬時に切り替える波形で、デジタル信号やインバータの出力に現れます。
三角波は直線的に増減を繰り返す波形で、制御回路や信号処理で利用されます。
これらの波形も、数学的には複数の正弦波の合成として表せます。
正弦波を基本として理解しておけば、他の波形も応用として捉えられます。
4. 実効値とは｜交流の電圧・電流の大きさ
絶えず変化する交流の大きさを、1つの数値で代表させるのが実効値です。
交流の電圧や電流は、特に断りがなければこの実効値で表されています。
4-1. 実効値の意味
実効値とは、同じ仕事（発熱）をする直流に置き換えたときの値のことです。
つまり、ある交流が抵抗で発生させる熱と、同じ熱を出す直流の電圧が、その交流の実効値です。
この定義のおかげで、交流の大きさを直流と同じ感覚で扱えるようになります。
「実効値100Vの交流」は、「100Vの直流」と同じだけ抵抗を発熱させます。
4-2. 正弦波の実効値
正弦波交流では、実効値は最大値を で割った値になります。
つまり実効値は、最大値のおよそ70.7%です。
逆に、実効値100Vの交流の最大値は、約141Vにも達しています。
家庭用コンセントの100Vは実効値なので、瞬間的にはおよそ141Vの電圧がかかっています。
機器の絶縁を設計するときは、この最大値を考慮する必要があります。
4-3. 最大値・平均値との関係
交流には、実効値のほかに最大値や平均値といった表し方もあります。
それぞれの関係を整理しておきます。
| 名称 | 意味 | 正弦波での関係 |
|---|---|---|
| 最大値 | 波の頂点の値（振幅） | Vm |
| 実効値 | 同じ発熱をする直流換算値 | Vm ÷ √2 ≈ 0.707 Vm |
| 平均値 | 半周期の平均 | 約 0.637 Vm |
実務でもっともよく使うのは実効値です。
テスターで測った交流電圧も、通常はこの実効値を示しています。
4-4. 実効値の計算例
具体的な数値で、実効値と最大値の関係を確認してみます。
最大値が141Vの正弦波交流の実効値を求めます。
実効値は約100Vとなり、家庭用コンセントの値と一致します。
逆に、実効値100Vから最大値を求めるには √2 倍すればよく、約141Vになります。
このように、最大値と実効値は √2 倍の関係で行き来できます。
交流の問題では、与えられた値が最大値なのか実効値なのかを必ず確認することが大切です。
5. 直流回路と交流回路でのオームの法則
オームの法則は、直流でも交流でも電気回路の基本として使えます。
ただし、交流では抵抗だけでなくコイルやコンデンサの影響も考える必要があります。
5-1. 直流でのオームの法則
直流回路では、電圧・電流・抵抗の関係はそのままオームの法則で表せます。
抵抗だけを考えればよいため、計算は非常にシンプルです。
直流回路の解析は、このオームの法則と合成抵抗の考え方が土台になります。
5-2. 交流ではインピーダンスを使う
交流回路では、抵抗に加えてコイルやコンデンサが電流の流れを妨げます。
これらをまとめた「交流での電流の流れにくさ」を、インピーダンスと呼びます。
交流回路では、抵抗Rの代わりにインピーダンスZを使ってオームの法則を拡張します。
形は直流のオームの法則とまったく同じです。
抵抗をインピーダンスに置き換えるだけで、交流回路にも同じ考え方を適用できます。
5-3. 抵抗とインピーダンスの違い
抵抗は周波数に関係なく一定ですが、インピーダンスは周波数によって変化します。
コイルは周波数が高いほど電流を通しにくく、コンデンサは逆に通しやすくなります。
そのため、交流回路では同じ部品でも周波数によって振る舞いが変わります。
この周波数依存性こそが、交流回路を直流より複雑で面白いものにしています。
6. 直流と交流の相互変換
直流と交流は、互いに変換して使われています。
身の回りの電子機器の多くは、この変換を内部で行っています。
6-1. 整流｜交流から直流へ
交流を直流に変換することを整流と呼びます。
整流には、一方向にだけ電流を通すダイオードが使われます。
スマートフォンの充電器やパソコンの電源は、コンセントの交流を整流して直流を作っています。
整流した後はコンデンサで波を平らにならし、安定した直流に仕上げます。
このように、家庭に届く交流は、機器内部で使いやすい直流へと変換されています。
身近な電子機器の多くが、内部に整流回路を備えています。
6-2. インバータ｜直流から交流へ
逆に、直流を交流に変換することをインバータ（逆変換）と呼びます。
太陽光発電のパネルは直流を発電するため、家庭で使うにはインバータで交流に変換します。
また、エアコンのインバータ制御では、いったん直流にしてから周波数を自在に変えた交流を作り出します。
これにより、モーターの回転数をきめ細かく制御し、省エネを実現しています。
整流とインバータを組み合わせれば、交流と直流を自由に行き来できます。
現代の電力エレクトロニクスは、この変換技術の上に成り立っています。
6-3. 直流送電（HVDC）の再評価
かつて送電に不利とされた直流ですが、近年は直流送電（HVDC）として再び注目されています。
パワー半導体の進歩により、直流でも高電圧への変換が現実的になったためです。
直流送電は、長距離・大容量の送電や、海底ケーブルでの送電で交流より有利になります。
交流のような位相の問題がなく、ケーブルの損失も小さく抑えられるからです。
また、周波数の異なる電力系統どうしを連系する用途でも、直流が活躍します。
技術の進歩によって、直流と交流はそれぞれの強みで再び使い分けられつつあります。
7. 身近な直流と交流
直流と交流は、私たちの生活のあらゆる場面で使い分けられています。
身近な例で、それぞれの役割を確認しておきましょう。
7-1. 家庭に届くのは交流
発電所で作られ、家庭のコンセントまで届く電気はすべて交流です。
変圧のしやすさを生かし、高電圧で効率よく送られてきます。
照明や電子レンジ、洗濯機など、コンセントに直接つなぐ機器は交流で動きます。
大きな電力を扱う家電とは、交流が相性のよい組み合わせです。
7-2. 電子機器の内部は直流
一方、スマートフォンやパソコンの内部回路は直流で動いています。
マイコンや半導体は、安定した一定電圧でなければ正しく動作しないからです。
そのため、これらの機器はコンセントの交流を内部で直流に変換して使っています。
交流の電力をどう扱うかについては、以下の関連記事もあわせてご覧ください。
まとめ
本記事では、電気の2つの流れ方である「直流と交流」について、その違いから交流の波形と基本量、実効値の意味、オームの法則の扱い、相互変換までを体系的に解説しました。
直流は向きと大きさが一定で、電子機器や制御回路に向いています。
交流は向きと大きさが周期的に変化し、変圧が容易なため送電や大型機器に向いています。
交流の大きさは実効値で表され、正弦波では最大値の約70.7%にあたる点を押さえておくことが重要です。
交流回路では、抵抗の代わりにインピーダンスを使うことで、オームの法則を同じ形のまま適用できます。
直流と交流の違いを理解しておくと、これから学ぶ交流回路の世界がぐっと見通しよくなります。
まずは波形と実効値という2つのポイントを押さえ、インピーダンスや力率といった交流回路の各テーマへ進んでいってください。
