DCモーターとは？ACモーターとの違いと種類

家庭用の扇風機を買い替えようとしたとき、「DCモーター搭載」という表記を目にしたことはないでしょうか。

従来のACモーター搭載モデルに比べて消費電力が大幅に低く、風量の微調整もできると聞けば、その違いが気になるのは自然なことです。

しかしDCモーターの活躍範囲は家電だけにとどまりません。

産業用ロボットのサーボ軸から電気自動車の駆動系まで、幅広い分野で不可欠な存在です。

その理由は、直流電源で駆動するDCモーターが「電圧を変えるだけで回転速度を連続的に制御できる」という優れた制御性を備えているからです。

本記事では、DCモーターの基本原理からACモーターとの違い、種類分類、トルク特性の計算式、速度制御方法まで体系的に解説します。

1. DCモーターとは
2. DCモーターの基本原理
- 逆起電力（Back-EMF）
3. DCモーターの等価回路とトルク特性
4. DCモーターとACモーターの違い
5. DCモーターの種類と分類
6. ブラシ付きとブラシレスの比較
- 選定の基本方針
7. DCモーターの速度制御方法
8. DCモーターの出力と効率の計算

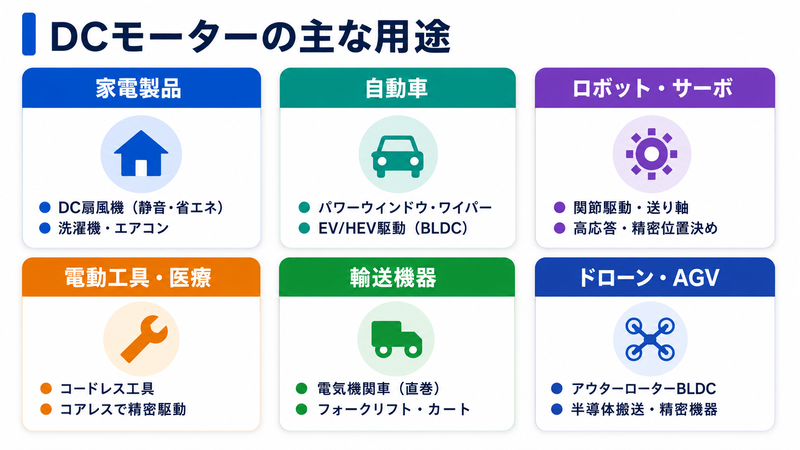

9. DCモーターの主な用途

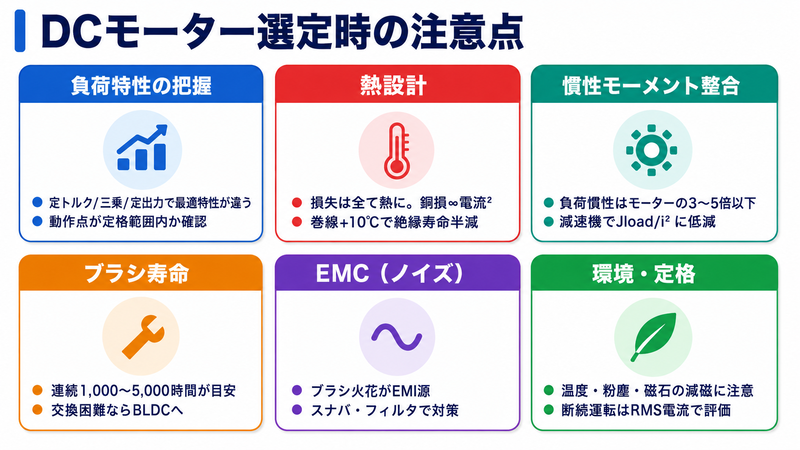

10. DCモーター選定時の注意点
まとめ

1. DCモーターとは

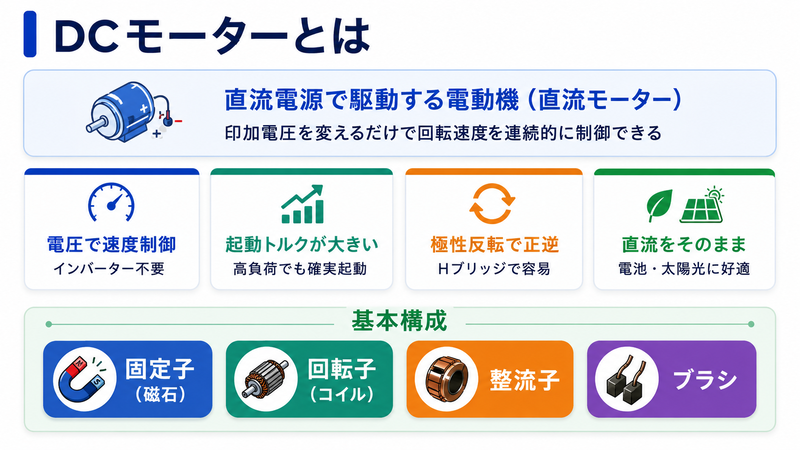

DCモーターの基本概念

DCモーター（Direct Current Motor）とは、直流電源によって駆動する電動機の総称です。

日本語では「直流モーター」または「直流電動機」とも呼ばれます。

DCモーターの最大の特徴は、印加する電圧を変化させることで回転速度を連続的かつ容易に制御できる点にあります。

ACモーターが商用電源の周波数（50 Hzまたは60 Hz）に同期して回転するのに対し、DCモーターは電源電圧の大きさだけで速度が決まるため、特別な周波数変換装置（インバーター）がなくても幅広い速度域をカバーできます。

また、DCモーターは起動トルクが大きいという利点を持ちます。

電源投入直後から大きなトルクを発生できるため、高負荷の状態からでも確実に回転を開始できます。

この特性は、エレベーターやクレーンなど重量物を扱う機械で重宝されてきました。

DCモーターの歴史は古く、1830年代にマイケル・ファラデーの電磁誘導の発見を基礎として実用化が始まりました。

19世紀後半には電車の走行用モーターとして広く採用され、直流電動機の基本構造が確立されています。

日本では明治時代から路面電車の動力源として直流モーターが使われ、その後も長らく鉄道の主力であり続けました。

現代でもその基本原理は変わらず、ブラシレス化や電子制御の進化によって適用範囲はさらに拡大しています。

DCモーターの基本構成要素は、磁界を発生させる固定子（ステーター）と、電流が流れて回転する回転子（ローター）の2つです。

ブラシ付きDCモーターの場合、ステーターには永久磁石または電磁石が配置され、ローターには電機子巻線（コイル）が巻かれています。

直流電源を用いるため、バッテリーや太陽光パネルの出力をそのまま利用できることも実用上の大きなメリットです。

交流に変換する回路が不要になるため、システム構成がシンプルになり、小型化・軽量化にも貢献します。

2. DCモーターの基本原理

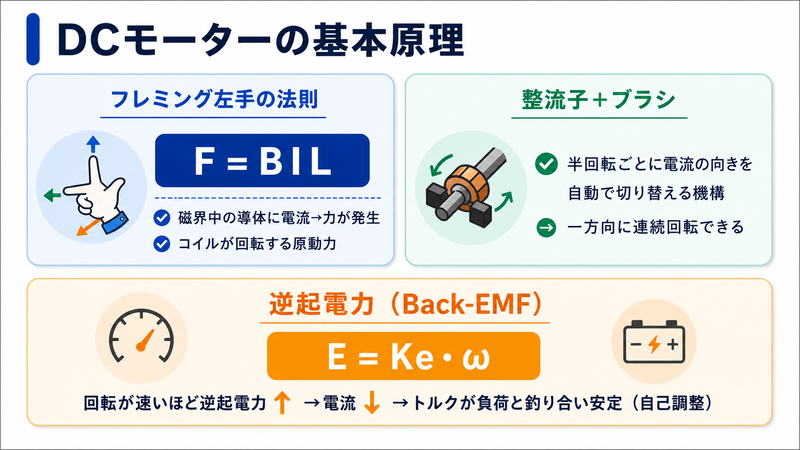

DCモーターの回転原理

DCモーターの回転原理は、フレミングの左手の法則で説明できます。

磁界中に置かれた導体に電流を流すと、電流と磁界の両方に垂直な方向に力（ローレンツ力）が発生します。

この力の大きさは次の式で表されます。

$F = BIL$

ここで、 $F$ は導体に作用する力（N）、 $B$ は磁束密度（T）、 $I$ は導体を流れる電流（A）、 $L$ は磁界中の導体の有効長さ（m）です。

DCモーターの内部では、N極とS極が対向するように配置された永久磁石（または電磁石）のあいだに、コイルを巻いた回転子（ローター）が設置されています。

コイルに直流電流を流すと、フレミングの左手の法則に従ってコイルの各辺に力が生じ、ローターが回転します。

ただし、コイルが半回転して磁極の反対側に来ると、同じ方向の電流ではローターを逆方向に押し戻してしまいます。

この問題を解決するのが整流子（コミュテーター）とブラシの組み合わせです。

整流子はローターの回転に連動して電流の流れる方向を自動的に切り替える機構です。

ブラシは固定された電極で、回転する整流子の表面に接触しながら電流を供給します。

この機械的な整流作用によって、コイルには常に回転を維持する方向の電流が流れ、DCモーターは一方向に連続回転できるのです。

逆起電力（Back-EMF）

DCモーターが回転すると、コイルが磁界中を移動するため、ファラデーの電磁誘導の法則に従って起電力が発生します。

この起電力は印加電圧とは逆向きに発生するため、逆起電力（Back-EMF）と呼ばれます。

逆起電力の大きさは次の式で表されます。

$E = K_{e} \cdot \omega$

ここで、 $E$ は逆起電力（V）、 $K_{e}$ は逆起電力定数（V・s/rad）、 $\omega$ は角速度（rad/s）です。

逆起電力は回転速度に比例して大きくなり、印加電圧との差が小さくなると電機子電流が減少します。

その結果、発生トルクも低下し、最終的にトルクと負荷が釣り合う回転速度で安定します。

この自己調整メカニズムこそが、DCモーターの速度特性を決定づける本質的な要素です。

なお、逆起電力はモーターが「発電機」としても機能することを意味します。

実際にDCモーターの軸を外部から回転させると、端子間に電圧が発生します。

このため、回生ブレーキ（運動エネルギーを電気エネルギーに変換して減速する方式）にDCモーターが利用されることもあります。

電気自動車の減速時に運動エネルギーをバッテリーに回収する仕組みは、まさにこの原理を応用したものです。

3. DCモーターの等価回路とトルク特性

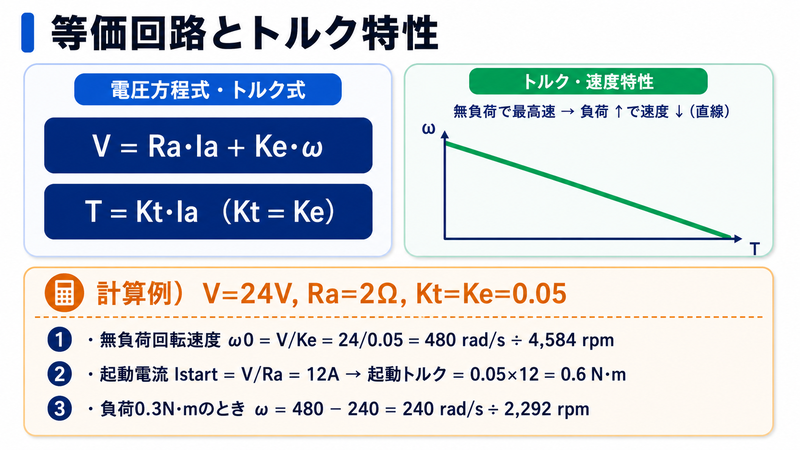

DCモーターの等価回路

DCモーターの電気的な挙動は、等価回路を用いて数式で表すことができます。

ブラシ付きDCモーターの定常状態における電圧方程式は次のとおりです。

$V = R_{a} I_{a} + K_{e} \omega$

ここで、 $V$ は端子電圧（V）、 $R_{a}$ は電機子巻線抵抗（Ω）、 $I_{a}$ は電機子電流（A）、 $K_{e}$ は逆起電力定数（V・s/rad）、 $\omega$ は角速度（rad/s）です。

この式から電機子電流を求めると、次のようになります。

$I_{a} = \dfrac{V - K_{e} \omega}{R_{a}}$

回転が停止している状態（ $\omega = 0$ ）では逆起電力がゼロになるため、電機子電流は $I_{a} = \dfrac{V}{R_{a}}$ と最大値をとります。

この電流が起動電流（始動電流）であり、大型のDCモーターでは始動時の過大電流を制限するために始動抵抗器を挿入することがあります。

トルクの計算式

DCモーターが発生するトルクは、トルク定数 $K_{t}$ と電機子電流 $I_{a}$ の積で与えられます。

$T = K_{t} \cdot I_{a}$

ここで、 $T$ はモータトルク（N・m）、 $K_{t}$ はトルク定数（N・m/A）です。

重要なポイントとして、理想的なDCモーターではトルク定数 $K_{t}$ と逆起電力定数 $K_{e}$ は物理的に等価な量です。

SI単位系では $K_{t} = K_{e}$ が成立し、これはモーターが電気エネルギーと機械エネルギーを双方向に変換する装置であることを反映しています。

電圧方程式にトルクの関係を代入すると、回転速度とトルクの関係式が得られます。

$\omega = \dfrac{V}{K_{e}} - \dfrac{R_{a}}{K_{e} K_{t}} T$

この式は、DCモーターのトルク-速度特性が右下がりの直線になることを示しています。

無負荷時（ $T = 0$ ）の回転速度が最大となり、トルクが増加するほど回転速度は低下します。

具体的な計算例

たとえば、端子電圧 $V = 24\,\text{V}$ 、電機子抵抗 $R_{a} = 2\,\Omega$ 、トルク定数 $K_{t} = 0.05\,\text{N}\cdot\text{m/A}$ のDCモーターを考えます。

Step 1：無負荷回転速度を求める

無負荷時は $T = 0$ なので電機子電流は理想的にはゼロになり、逆起電力が端子電圧に等しくなります。

$\omega_{0} = \dfrac{V}{K_{e}} = \dfrac{24}{0.05} = 480\,\text{rad/s}$

rpm に変換すると次のとおりです。

$n_{0} = \dfrac{480 \times 60}{2\pi} \approx 4{,}584\,\text{rpm}$

Step 2：起動トルク（停動トルク）を求める

回転が停止している状態（ $\omega = 0$ ）では電機子電流が最大値をとります。

$I_{\text{start}} = \dfrac{V}{R_{a}} = \dfrac{24}{2} = 12\,\text{A}$

$T_{\text{start}} = K_{t} \cdot I_{\text{start}} = 0.05 \times 12 = 0.6\,\text{N}\cdot\text{m}$

Step 3：任意の負荷トルクにおける定常回転速度を求める

たとえば負荷トルク $T_{L} = 0.3\,\text{N}\cdot\text{m}$ のとき、定常回転速度は次のように計算できます。

$\omega = \dfrac{V}{K_{e}} - \dfrac{R_{a}}{K_{e} K_{t}} T_{L} = \dfrac{24}{0.05} - \dfrac{2}{0.05 \times 0.05} \times 0.3 = 480 - 240 = 240\,\text{rad/s}$

rpm に変換すると $n \approx 2{,}292\,\text{rpm}$ となり、負荷が起動トルクの半分のとき回転速度も無負荷時の半分になることがわかります。

このように、DCモーターのトルク-速度特性は直線関係にあり、設計段階での動作点の見極めが容易です。

instant.engineer

4. DCモーターとACモーターの違い

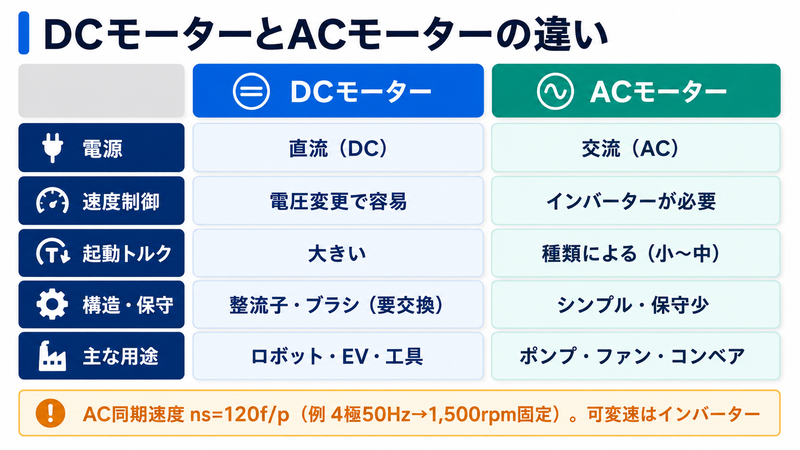

DCモーターとACモーターの比較

モーターを大別すると、直流電源で動くDCモーターと、交流電源で動くACモーターの2種類に分けられます。

両者は駆動する電源の種類だけでなく、構造・制御性・メンテナンス性において本質的な違いを持っています。

比較項目	DCモーター	ACモーター
電源	直流（DC）	交流（AC）
速度制御	電圧変更で容易に可変	インバーターが必要
起動トルク	大きい	種類による（誘導機は小〜中）
構造	整流子・ブラシあり（ブラシ付の場合）	整流子不要でシンプル
メンテナンス	ブラシ交換が必要（ブラシ付の場合）	少ない
効率	高い（特にブラシレス）	中〜高い
寿命	ブラシ摩耗で制限あり（ブラシ付の場合）	長い
コスト	モーター単体は比較的安価	モーター単体は安価、制御にインバーター必要
主な用途	ロボット・電動工具・EV・精密制御	ポンプ・コンプレッサー・ファン・コンベア

速度制御性の違い

DCモーターの速度は端子電圧にほぼ比例するため、電源電圧を変えるだけで簡単に回転速度を調整できます。

一方、ACモーターの回転速度は電源周波数と極数によって決まる同期速度に支配されます。

ACモーターの同期速度は次の式で表されます。

$n_{s} = \dfrac{120 f}{p}$

ここで、 $n_{s}$ は同期速度（rpm）、 $f$ は電源周波数（Hz）、 $p$ は極数です。

たとえば、4極のACモーターを50 Hz電源で駆動すると、同期速度は $\dfrac{120 \times 50}{4} = 1{,}500\,\text{rpm}$ に固定されます。

速度を変更するにはインバーターで周波数を変換する必要があり、DCモーターに比べてシステムが複雑になります。

トルク特性の違い

DCモーターは低速域でも大きなトルクを発生できるという特性を持ちます。

前節で示したように、トルク-速度特性は右下がりの直線となり、回転速度がゼロの起動時に最大トルクが得られます。

一方、ACモーターの代表格である誘導モーターのトルク特性は非線形で、起動トルクは定格トルクの1〜2倍程度にとどまることが一般的です。

高負荷環境での確実な起動にはDCモーターの方が有利な場面が多いといえます。

使い分けの指針

DCモーターは精密な速度制御や可変速運転が求められる用途に適しています。

ロボットのサーボ制御、電動工具、小型ファン、電気自動車の駆動系などが代表的な適用先です。

ACモーターは一定速度で長時間連続運転する用途に適しています。

工場のポンプやコンプレッサー、コンベア、大型空調設備など、産業用の定速駆動が典型です。

ただし近年はインバーター技術の進歩により、ACモーターでも高精度な速度制御が可能になっています。

用途に応じてモーターの種類と制御方式を総合的に検討することが重要です。

電源環境による選択

家庭や工場の電源コンセントから直接得られるのは交流（AC）電源であるため、ACモーターは電源変換なしで駆動できるという利点があります。

一方、DCモーターを商用電源で使う場合はAC/DCコンバーター（整流回路）が必要です。

逆に、バッテリーや太陽光パネルなどの直流電源環境ではDCモーターの方が有利です。

コードレス電動工具やドローン、電気自動車など、バッテリー駆動の機器でDCモーターが広く採用されているのはこのためです。

また、DCモーターは電源の極性を入れ替えるだけで回転方向を反転できます。

Hブリッジ回路と呼ばれるシンプルな半導体回路を用いれば、正転・逆転の切り替えを容易に実現できます。

ACモーターの場合は相回転を変更する必要があり、単相モーターでは逆転が容易でない場合もあります。

instant.engineer

5. DCモーターの種類と分類

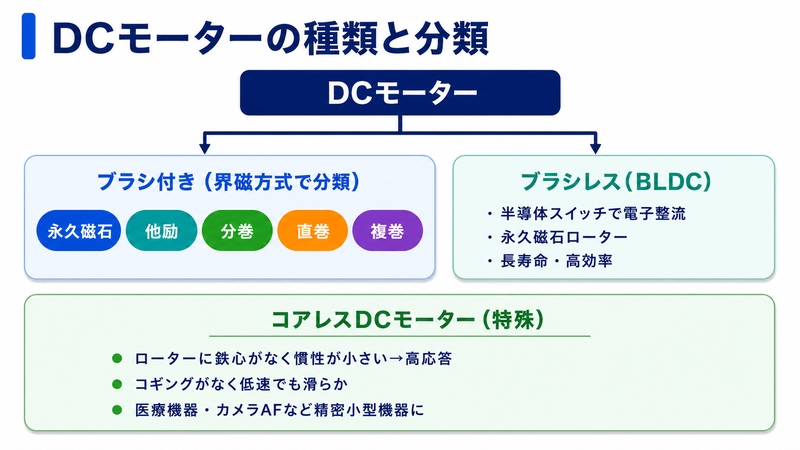

DCモーターの種類と分類体系

DCモーターは、整流方式と界磁方式の組み合わせによって多くの種類に分類されます。

まず大きくブラシ付きDCモーターとブラシレスDCモーターに分けられ、さらにそれぞれの内部構造や界磁方式によって細分化されます。

ブラシ付きDCモーター

ブラシ付きDCモーターは、整流子とブラシの機械的接触によって電機子電流の方向を切り替える方式です。

構造がシンプルで制御回路が不要なため、電源に接続するだけで回転を開始できるという手軽さがあります。

ブラシ付きDCモーターは、界磁の方式によってさらに以下のように分類されます。

永久磁石界磁型：固定子に永久磁石を使用するタイプです。

小型・軽量で、制御が容易なため、小型モーターの大半がこの方式を採用しています。

玩具、家電製品、自動車の補機類（パワーウインドウ、ワイパーなど）に幅広く使われています。

電磁石界磁型：固定子に電磁石（界磁巻線）を使用するタイプで、巻線の接続方法によって以下のように細分されます。

他励式：界磁巻線と電機子巻線を別々の電源で駆動する方式です。界磁電流と電機子電流を独立に制御できるため、速度制御の自由度が最も高くなります。産業用の大型DCモーターに多く採用されています。
分巻式：界磁巻線と電機子巻線を並列に接続する方式です。界磁電流が端子電圧に比例するため、負荷が変動しても回転速度の変化が小さい「定速度特性」を示します。工作機械の主軸駆動などに適しています。
直巻式：界磁巻線と電機子巻線を直列に接続する方式です。電機子電流がそのまま界磁電流となるため、低速時に大きなトルクを発生できます。電気機関車やクレーンの巻き上げ駆動に利用されてきました。ただし無負荷状態では回転速度が危険なレベルまで上昇する特性があり、ベルト駆動など負荷が外れる可能性のある用途には注意が必要です。
複巻式：分巻巻線と直巻巻線の両方を備えた方式です。分巻の定速度特性と直巻の高起動トルク特性を兼ね備え、両方の長所を活かせます。エレベーターや圧延機など、起動トルクと定速度性の両方が求められる用途に用いられます。

ブラシレスDCモーター（BLDC）

ブラシレスDCモーターは、ブラシと整流子を持たない構造のDCモーターです。

回転子に永久磁石を配置し、固定子にコイルを巻いた「インナーローター型」が一般的です。

電流の切り替えは、機械的なブラシではなく、トランジスタやFETなどの半導体スイッチ（ドライバ回路）によって電子的に行われます。

ローターの位置はホールセンサーやエンコーダで検出し、適切なタイミングでコイルへの通電を切り替えます。

ブラシレスDCモーターの主な利点は以下のとおりです。

ブラシの摩耗がないため長寿命でメンテナンスフリー
機械的な接触部がないため電気ノイズが少ない
高速回転が可能（ブラシの摩耗による速度制限がない）
効率が高い（ブラシとの摩擦損失がない）
負荷変動に対しても安定した速度制御が可能

一方、駆動回路（インバーター・ドライバ）が必須であるため、システム全体のコストはブラシ付きDCモーターより高くなります。

また制御アルゴリズムも複雑になるため、設計時には制御基板を含めた総合的な検討が求められます。

ブラシレスDCモーターにはアウターローター型（外転型）も存在します。

ローターがステーターの外側を覆うように回転する構造で、同じ体格でより大きなトルクを発生できます。

ドローンのプロペラ駆動やハードディスクドライブ（HDD）のスピンドルモーターなどに用いられています。

コアレスDCモーター

コアレスDCモーターは、ローターに鉄心（コア）を持たない特殊な構造のブラシ付きDCモーターです。

銅線だけで籠型に形成されたコイルが、円筒形の永久磁石の周囲を回転します。

鉄心がないため慣性モーメントが極めて小さく、高速な応答性を実現できます。

また、コギング（鉄心と磁石の吸引による回転ムラ）が発生しないため、低速域でもスムーズな回転が得られます。

コアレスモーターは、医療機器（電動ハンドピース、インスリンポンプ）やカメラのオートフォーカス機構など、精密な位置決めと高い応答性が求められる小型機器に広く採用されています。

以上のように、DCモーターは整流方式（ブラシ付き/ブラシレス）×界磁方式（永久磁石/他励/分巻/直巻/複巻）×ローター構造（コアド/コアレス）の組み合わせで多彩なバリエーションが存在します。

用途ごとの要求仕様（トルク特性・速度範囲・寿命・コスト・サイズ）を明確にしたうえで、最適な種類を選定することが設計の出発点となります。

instant.engineer

6. ブラシ付きとブラシレスの比較

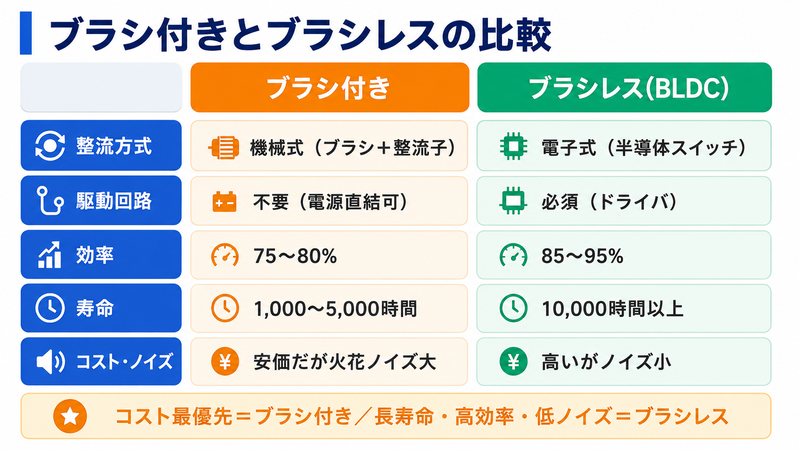

ブラシ付きとブラシレスの比較

DCモーターを選定する際に最も基本的な判断ポイントとなるのが、ブラシ付きとブラシレスのどちらを採用するかです。

両者の特性を整理し、用途に応じた選定指針を示します。

比較項目	ブラシ付きDCモーター	ブラシレスDCモーター
整流方式	機械式（ブラシ＋整流子）	電子式（半導体スイッチ）
ローター構造	コイル（電機子）	永久磁石
ステーター構造	永久磁石または電磁石	コイル（電機子）
駆動回路	不要（電源直結可能）	必須（ドライバ回路）
効率	75〜80%程度	85〜95%
寿命	ブラシ摩耗で制限（1,000〜5,000時間）	ベアリング寿命で決まる（10,000時間以上）
電気ノイズ	ブラシ火花により大きい	小さい
最高回転速度	ブラシ追従限界あり	高速回転に有利
コスト	安価	ドライバ込みで高い
制御の複雑さ	シンプル	位置検出＋通電制御が必要

選定の基本方針

コストを優先し、メンテナンスを許容できる用途にはブラシ付きDCモーターが適しています。

玩具、簡易的な駆動装置、試作機など、ブラシ交換を前提にできる場面で有効です。

一方、長寿命・メンテナンスフリー・高効率が求められる用途にはブラシレスDCモーターが適しています。

具体的には、24時間連続運転する産業機器、アクセスが困難な場所に設置される装置、EMC規格が厳しい医療機器や計測機器などが挙げられます。

近年ではブラシレスDCモーターの駆動ICが低価格化しており、家電製品（DCモーター搭載扇風機、洗濯機のダイレクトドライブなど）にも広く普及しています。

かつてはコスト面でブラシ付きが圧倒的に有利でしたが、その差は年々縮小している傾向にあります。

なお、ブラシ付きDCモーターの効率が75〜80%にとどまる主な要因は、ブラシと整流子の摩擦損失に加えて、ブラシ接触部での電圧降下（通常1〜2 V程度）による損失です。

ブラシレスDCモーターではこれらの機械的損失が存在しないため、90%を超える高効率を実現できるケースが増えています。

7. DCモーターの速度制御方法

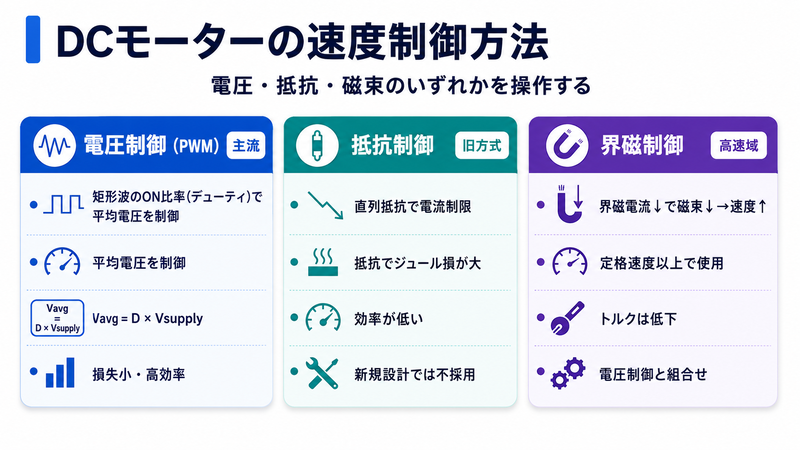

DCモーターの速度制御方法

DCモーターの回転速度を制御する方法は、等価回路の電圧方程式から導かれる3つの基本パラメータ（電圧・抵抗・磁束）のいずれかを操作することに帰着します。

電圧方程式を角速度について解くと、次の関係が得られます。

$\omega = \dfrac{V - R_{a} I_{a}}{K_{e}}$

ここで $K_{e}$ は界磁磁束に比例する定数です。

この式から、速度 $\omega$ を変化させるには以下の3つの方法があることがわかります。

電圧制御（最も一般的）

端子電圧 $V$ を変更することで回転速度を制御する方法です。

電圧を上げれば回転速度が上がり、下げれば速度が下がるという、直感的にわかりやすい制御です。

現代ではPWM制御（Pulse Width Modulation：パルス幅変調）が電圧制御の主流となっています。

PWM制御では、一定の電圧をオン・オフの矩形波で高速に切り替え、そのオン時間の比率（デューティ比）を変えることで実効的な平均電圧を制御します。

デューティ比と平均印加電圧の関係は次のとおりです。

$V_{\text{avg}} = D \cdot V_{\text{supply}}$

ここで、 $V_{\text{avg}}$ は平均印加電圧（V）、 $D$ はデューティ比（0〜1）、 $V_{\text{supply}}$ は電源電圧（V）です。

たとえば電源電圧が24 Vの場合、デューティ比50%で平均12 V、75%で平均18 Vをモーターに印加できます。

PWM制御は電力損失が小さく、高効率な速度制御を実現できるため、バッテリー駆動の機器でも広く採用されています。

PWM周波数は一般的に数kHz〜数十kHzの範囲で設定されます。

周波数が低すぎるとモーターから可聴域の騒音が発生し、高すぎるとスイッチング素子の損失が増大するため、用途に応じた最適値を選ぶ必要があります。

抵抗制御

電機子回路に直列に抵抗を挿入し、電機子電流を制限することで速度を低下させる方法です。

$\omega = \dfrac{V - (R_{a} + R_{\text{ext}}) I_{a}}{K_{e}}$

ここで $R_{\text{ext}}$ は外部挿入抵抗（Ω）です。

この方式は構造が単純ですが、挿入抵抗での電力損失（ジュール熱）が大きく、エネルギー効率が低いという欠点があります。

現代ではPWM制御に置き換えられており、新規設計で採用されることはほとんどありません。

界磁制御

界磁磁束を変化させることで回転速度を制御する方法です。

界磁巻線に流す電流を減少させると磁束が弱まり、逆起電力定数 $K_{e}$ が小さくなるため、回転速度は上昇します。

$\omega = \dfrac{V - R_{a} I_{a}}{K_{e}^{\prime}}$

ここで $K_{e}^{\prime}$ は弱め界磁後の逆起電力定数です。

この方法は定格速度以上の高速域（弱め界磁領域）で用いられることが多く、工作機械の主軸など広い速度範囲が要求される用途で活用されています。

ただし、磁束を弱めるとトルクも低下するため、定トルク運転には適しません。

界磁制御による速度上昇範囲は定格速度の2〜3倍程度が実用上の上限であり、それ以上の弱め界磁は整流悪化やフラッシュオーバーのリスクを伴います。

実務では、低速〜定格速度域では電圧制御（PWM）を使い、定格速度以上では界磁制御で速度を上げるという組み合わせ制御が広く採用されています。

この手法により、広範囲にわたる連続的な速度制御が可能となります。

8. DCモーターの出力と効率の計算

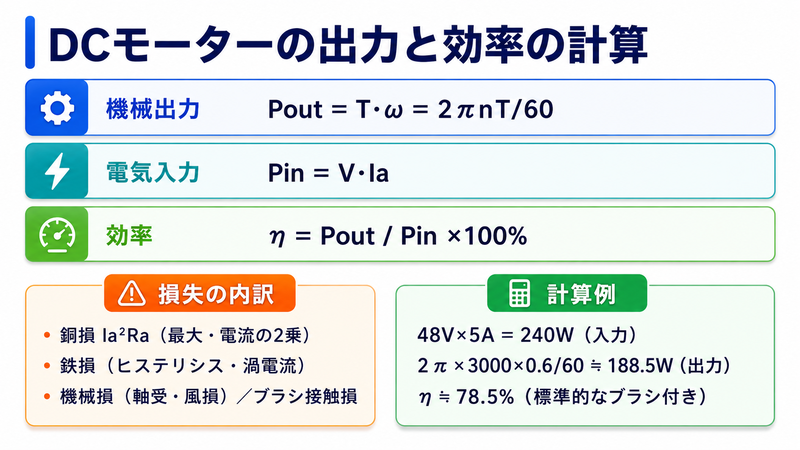

DCモーターの出力と効率

DCモーターを選定する際には、要求される出力と効率を正確に把握することが欠かせません。

ここでは、出力と効率に関する基本的な計算式を整理します。

機械出力

DCモーターの機械出力（軸出力）は、トルクと角速度の積で計算されます。

$P_{\text{out}} = T \cdot \omega$

ここで、 $P_{\text{out}}$ は機械出力（W）、 $T$ はモータトルク（N・m）、 $\omega$ は角速度（rad/s）です。

回転速度がrpmで与えられている場合は、次の変換式を用います。

$P_{\text{out}} = \dfrac{2\pi n T}{60}$

ここで $n$ は回転速度（rpm）です。

電気入力

DCモーターの電気入力は、端子電圧と電機子電流の積です。

$P_{\text{in}} = V \cdot I_{a}$

効率

モーターの効率は、電気入力に対する機械出力の割合として定義されます。

$\eta = \dfrac{P_{\text{out}}}{P_{\text{in}}} \times 100 = \dfrac{T \cdot \omega}{V \cdot I_{a}} \times 100\,\lbrack\%\rbrack$

損失の内訳

DCモーターの損失は主に以下の要素から構成されます。

銅損（電機子巻線抵抗による損失）： $P_{\text{Cu}} = I_{a}^{2} R_{a}$
鉄損（ヒステリシス損およびうず電流損）：コア材料のB-H特性に依存
機械損（軸受の摩擦損、風損）：回転速度に依存
ブラシ接触損（ブラシ付きの場合）：ブラシ電圧降下と電流の積

銅損はモーターの損失の中で最も大きな割合を占めることが多く、特に高負荷時には電機子電流が増大するため銅損が急増します。

モーターの効率は一般に定格負荷の50〜75%付近で最大となり、軽負荷でも過負荷でも効率は低下する傾向があります。

軽負荷時に効率が下がるのは、鉄損や機械損など負荷に依存しない固定損失の割合が相対的に大きくなるためです。

過負荷時は銅損が急増し、エネルギーの大部分が熱として失われます。

モーターを最高効率点付近で運転するよう負荷条件を設計することが、省エネルギーの観点からも重要です。

具体的な計算例

たとえば、端子電圧 $V = 48\,\text{V}$ 、電機子電流 $I_{a} = 5\,\text{A}$ 、回転速度 $n = 3{,}000\,\text{rpm}$ 、トルク $T = 0.6\,\text{N}\cdot\text{m}$ のDCモーターの効率を求めます。

Step 1：電気入力を計算する

$P_{\text{in}} = V \cdot I_{a} = 48 \times 5 = 240\,\text{W}$

Step 2：機械出力を計算する

$P_{\text{out}} = \dfrac{2\pi \times 3{,}000 \times 0.6}{60} = \dfrac{3{,}600\pi}{60} \approx 188.5\,\text{W}$

Step 3：効率を求める

$\eta = \dfrac{188.5}{240} \times 100 \approx 78.5\,\%$

この結果は、ブラシ付きDCモーターとして標準的な効率範囲（75〜80%）に収まっていることがわかります。

差し引き $240 - 188.5 = 51.5\,\text{W}$ が損失として銅損・鉄損・機械損・ブラシ接触損に配分されています。

9. DCモーターの主な用途

DCモーターの主な用途

DCモーターはその優れた制御性と幅広い特性バリエーションにより、家電製品から産業機器まで多岐にわたる分野で活用されています。

家電製品

DC扇風機は、ブラシレスDCモーターの代表的な民生用途です。

ACモーター搭載の扇風機に比べて風量の微調整が可能で、最弱風量ではほとんど無音に近い静粛性を実現しています。

消費電力もACモーター搭載機の半分以下に抑えられるケースが多く、省エネ性能の高さが支持されています。

洗濯機のダイレクトドライブモーターやエアコンのコンプレッサーにも、インバーター制御のブラシレスDCモーターが採用されています。

自動車

自動車にはパワーウインドウ、ワイパー、電動シート、燃料ポンプなど、多数のブラシ付きDCモーターが使用されています。

1台の自動車に搭載されるモーター数は数十個に達することもあり、その大半がDCモーターです。

電気自動車（EV）やハイブリッド車（HEV）の駆動用モーターには、高効率なブラシレスDCモーターや永久磁石同期モーター（PMSM）が主流となっています。

産業用ロボット・サーボ機構

産業用ロボットの関節駆動やCNC工作機械の送り軸には、DCサーボモーターが長く使用されてきました。

高い応答性と正確な位置制御を両立できることが、サーボ用途にDCモーターが選ばれる理由です。

近年ではACサーボモーターへの置き換えが進んでいますが、既存設備のリプレースや小型の精密機器においてはDCサーボモーターが依然として使われています。

電動工具・医療機器

電動ドリルやインパクトドライバーなどのコードレス電動工具では、バッテリーからの直流電源でそのまま駆動できるDCモーターが標準的です。

近年はブラシレスDCモーターを搭載した高効率モデルが増えています。

医療分野では、コアレスDCモーターが電動ハンドピース（歯科用ドリル）やインスリンポンプの駆動源として活用されています。

コギングのないスムーズな回転が、精密な医療処置に不可欠だからです。

また、人工呼吸器や輸液ポンプなど生命維持に関わる医療機器では、モーターの信頼性と長寿命が極めて重要です。

ブラシレスDCモーターの長寿命特性が、これらの用途で高く評価されています。

輸送機器

電気機関車は直流電動機で走行してきた歴史があり、特に直巻DCモーターの高い起動トルクが重量列車の牽引に適していました。

現代の鉄道ではVVVFインバーター制御の交流モーターへの移行が進んでいますが、一部の路線や車両では依然としてDCモーターが現役で稼働しています。

フォークリフトやゴルフカートなどのバッテリー駆動車両でも、DCモーターは定番の動力源です。

ドローン・無人搬送車（AGV）

近年急速に普及したマルチコプター型ドローンには、アウターローター型のブラシレスDCモーターが標準的に搭載されています。

高い推力重量比と応答性が、姿勢制御と飛行安定性を両立させるために不可欠だからです。

工場内の無人搬送車（AGV）やAMR（自律移動ロボット）にもDCモーターが広く採用されています。

バッテリー駆動であること、低速域での精密な速度制御が求められることなど、DCモーターの特性と用途要件が合致しています。

半導体製造装置・精密機器

半導体製造装置のウエハー搬送系やアライメント機構には、コアレスDCモーターやブラシレスDCサーボモーターが使われています。

サブミクロン単位の位置決め精度が要求されるため、コギングのない滑らかな回転特性が不可欠です。

また、3Dプリンターやレーザー加工機のXY軸駆動にもDCモーターが採用されるケースがあります。

とくにデスクトップサイズの小型装置では、DCモーターのコンパクトさとバッテリー駆動対応が重宝されています。

関連記事としてステッピングモーターも参考になります。

ステッピングモーターやrpm（回転数）とはも、モーター選定の際にぜひ併せてご確認ください。

10. DCモーター選定時の注意点

DCモーターの選定ポイント

DCモーターを設計に組み込む際には、単にカタログスペックだけでなく、実際の使用条件を考慮した選定が重要です。

ここでは、選定時に見落としやすい注意点を整理します。

負荷特性の把握

モーターの選定では、まず駆動対象の負荷トルク-速度特性を正確に把握する必要があります。

定トルク負荷（コンベアなど）、二乗トルク負荷（ファン・ポンプなど）、定出力負荷（巻き取り機など）では最適なモーター特性が異なります。

DCモーターのトルク-速度特性は直線的であるため、動作点（負荷トルク曲線とモーター特性曲線の交点）を図上で容易に確認できます。

動作点が定格範囲内に収まっていることを必ず確認しましょう。

熱設計

モーターの損失はすべて熱に変換されるため、放熱設計は信頼性に直結する重要な要素です。

銅損 $P_{\text{Cu}} = I_{a}^{2} R_{a}$ は電流の二乗に比例するため、過負荷状態が続くと巻線温度が急激に上昇します。

巻線温度が絶縁材料の耐熱クラスを超えると、絶縁劣化が加速的に進行します。

一般に巻線温度が10℃上昇するごとに絶縁寿命は半減するとされており（アレニウスの10度法則）、適切な放熱対策が不可欠です。

慣性モーメントの整合

モーターの回転子と負荷の慣性モーメントの比率（慣性比）は、制御応答性に大きく影響します。

サーボ用途では、負荷慣性モーメントがモーター回転子の慣性モーメントの3〜5倍以下に収まることが望ましいとされています。

慣性比が大きすぎると、急加減速時にオーバーシュートや振動が発生し、安定した位置決めが困難になります。

減速機を介する場合は、負荷慣性モーメントが減速比の二乗に反比例して小さくなることを利用して、慣性比を最適化できます。

ギアードモーター（減速機一体型モーター）を選定すれば、慣性比と出力トルクの両方を同時に最適化できるため、設計の効率が向上します。

$J_{\text{load,motor}} = \dfrac{J_{\text{load}}}{i^{2}}$

ここで $J_{\text{load,motor}}$ はモーター軸換算の負荷慣性モーメント（kg・m²）、 $J_{\text{load}}$ は負荷側の慣性モーメント（kg・m²）、 $i$ は減速比です。

ブラシ寿命の見積もり

ブラシ付きDCモーターを採用する場合、ブラシの摩耗による寿命を事前に見積もる必要があります。

ブラシ寿命はモーターの使用条件（電流値、回転速度、環境温度、湿度）によって大きく変動します。

連続運転で1,000〜5,000時間程度が一般的な目安ですが、メーカーのカタログデータを確認し、メンテナンス計画を立てることが重要です。

ブラシ交換のアクセスが困難な場合は、ブラシレスDCモーターの採用を検討しましょう。

EMC（電磁両立性）への配慮

ブラシ付きDCモーターでは、ブラシと整流子の接触部で火花（アーク）が発生し、電磁ノイズ（EMI）の発生源となります。

精密計測機器や通信機器の近くで使用する場合は、ノイズ対策としてスナバ回路やフィルタの設置を検討する必要があります。

ブラシレスDCモーターは機械的な火花が発生しないため、EMCの観点からは有利です。

ただし、PWM駆動に伴うスイッチングノイズには別途の対策が必要となります。

環境条件の確認

使用環境の温度・湿度・粉塵・腐食性ガスなどの条件は、モーターの寿命に大きく影響します。

特にブラシ付きDCモーターでは、ブラシの摩耗速度が環境条件に強く依存します。

高温環境では永久磁石の減磁リスクが高まります。

ネオジム磁石は150℃前後、フェライト磁石は250℃前後が使用上限の目安ですが、個々の製品仕様を必ず確認してください。

粉塵の多い環境では、ブラシと整流子のあいだに異物が入り込むと異常摩耗や短絡の原因となります。

IP規格による防塵・防水性能を確認し、必要に応じて密閉構造のモーターを選定しましょう。

定格と連続使用の関係

モーターのカタログに記載されている定格出力は、特定の条件（周囲温度40℃、連続運転）における値です。

断続運転（繰り返し起動・停止を行う運転パターン）では、起動時に定格の数倍の電流が流れるため、実効電流値が定格を超えないか確認する必要があります。

断続運転での実効電流は、起動電流と運転電流を時間加重平均したRMS値で評価します。

$I_{ ext{RMS}} = \sqrt{\dfrac{I_{1}^{2} t_{1} + I_{2}^{2} t_{2} + \cdots}{t_{1} + t_{2} + \cdots}}$

この実効電流がモーターの連続定格電流以下であれば、熱的に安全な運転条件と判断できます。

まとめ

本記事では、DCモーターの基本原理からACモーターとの違い、ブラシ付き・ブラシレスなどの種類分類、トルク特性と速度制御方法、出力・効率の計算式、そして用途と選定時の注意点まで、体系的に解説しました。

DCモーターの最大の強みは、電圧を変えるだけで回転速度を連続的に制御できる「制御の容易さ」にあります。

トルク-速度特性が直線関係であるため、動作点の設計が明快であることも大きな利点です。

ブラシ付きDCモーターはコストと制御のシンプルさで、ブラシレスDCモーターは長寿命と高効率でそれぞれ優位に立ちます。

用途に応じた適切な種類選定と、負荷条件・熱設計・慣性比・ブラシ寿命を考慮した総合設計が、信頼性の高いモーター駆動システム構築の鍵となります。

等価回路の電圧方程式 $V = R_{a} I_{a} + K_{e} \omega$ とトルク式 $T = K_{t} I_{a}$ は、DCモーターの挙動を理解し設計計算を進めるうえでの基本中の基本です。

速度制御ではPWM制御が主流であり、デューティ比の調整だけで高効率な可変速運転を実現できます。

さらに定格速度以上の領域では界磁制御を組み合わせることで、広い速度範囲をカバーできます。

モーター選定では、負荷トルク特性・熱設計・慣性モーメント比・ブラシ寿命・EMC・環境条件を総合的に考慮することが、信頼性の高い駆動システムを構築する鍵となります。

本記事の計算例を参考に、実際の設計に役立てていただければ幸いです。
