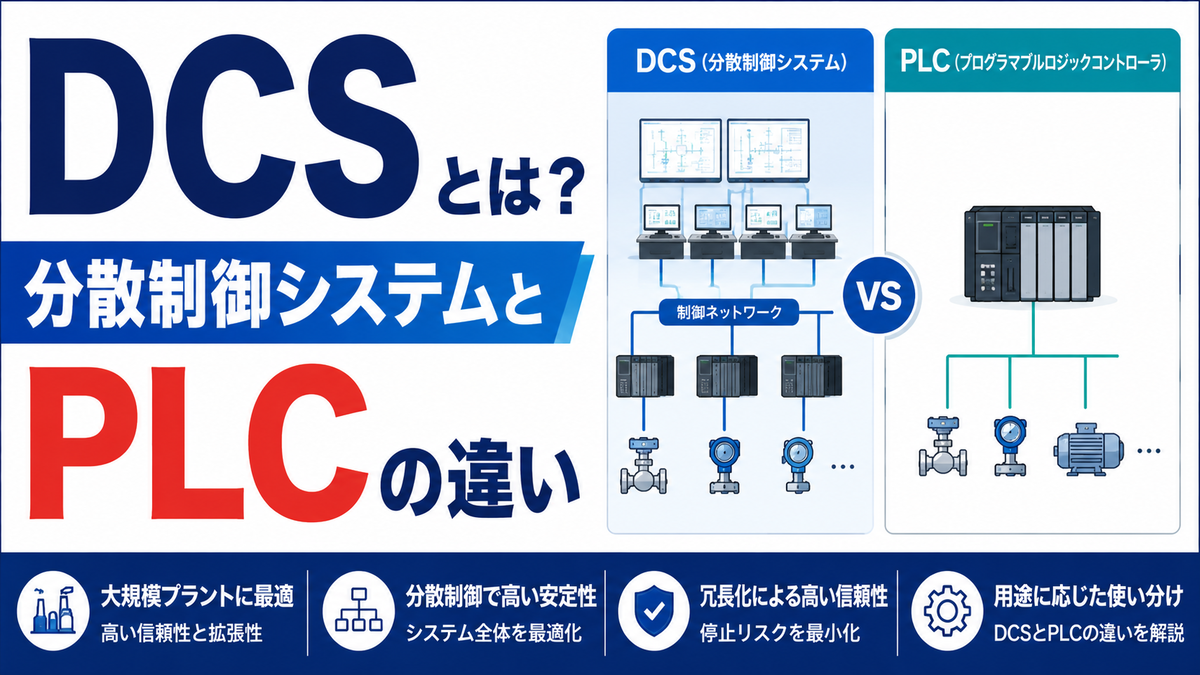

DCSとは？分散制御システムとPLCの違い

「PLCを大きくすれば、DCSの代わりになるのではないか」と感じたことはないでしょうか。

小さな装置ならそれで足りますが、24時間動くプラントでは、監視、冗長化、履歴、保守性まで同時に求められます。

DCSは、分散配置したコントローラで多数の制御ループを統合し、中央から監視・操作する制御システムです。

温度、圧力、流量のような連続量を安定させ、PLCだけでは管理しにくい大規模な運転全体を支えます。

本記事では、DCSの構成、PLC・SCADAとの違い、導入時の設計ポイントまで実務目線で解説します。

1. DCSとは何か：分散制御システムの基本

DCSは、Distributed Control Systemの略で、日本語では分散制御システムと呼ばれます。

石油化学、発電、化学、紙パルプ、食品、医薬など、連続運転するプラントで広く使われます。

分散配置したコントローラでプラントを制御する

DCSとは、プラント内の複数エリアにコントローラを分散配置し、各エリアの制御を現場に近い場所で実行するシステムです。

一台の大型計算機へ全制御を集中させるのではなく、反応槽、蒸留塔、ボイラ、ユーティリティなどの単位で制御機能を分けます。

この構成により、あるエリアのコントローラやI/Oに不具合が起きても、障害範囲を局所化しやすくなります。

ただし、分散しているだけではDCSとはいえません。

各コントローラが同じタグ体系、時刻、警報方針、操作権限でつながっていることが重要です。

プラント全体を一つの運転対象として扱えるため、装置単位の寄せ集めより運転判断がそろいやすくなります。

DCSの本質は、分散した制御と統合された監視・操作を一つの設計思想でまとめる点にあります。

中央監視と現場制御を一体で扱う

DCSでは、中央操作室のHMIから、プラント全体の状態、警報、操作、トレンド、履歴を一元的に扱います。

現場のセンサが測った温度や圧力は、コントローラで演算され、運転画面やヒストリアンへ同時に渡されます。

運転員は画面上で設定値を変更し、制御弁の開度やポンプの運転状態を確認します。

このような操作画面は、DCSのタグデータベースやエンジニアリング環境と結びついています。

単に制御盤をネットワークでつなぐのではなく、運転・保全・設計変更を同じデータ体系で扱えることが、DCSの大きな特徴です。

例えば、タグ名、単位、レンジ、警報値、表示桁がばらばらだと、画面と帳票と履歴で同じ値を見ている確証が弱くなります。

DCSでは、この整合性をエンジニアリングデータベースで保つため、変更時の影響確認もしやすくなります。

観点	DCSで重視すること	実務上の意味
制御	多数のループを安定して動かす	温度・圧力・流量の変動を抑える
監視	中央から全体を見渡す	異常兆候を早く発見する
運転	警報・操作・履歴を統合する	交替勤務でも同じ判断をしやすい
保全	冗長化とオンライン保守を考える	停止時間を最小化する

2. DCSの構成：コントローラ・HMI・ネットワーク

DCSは一つの装置名ではなく、制御に必要な複数の要素をまとめたシステムです。

各要素の役割を分けて理解すると、PLCやSCADAとの違いも見えやすくなります。

コントローラ、I/O、フィールド機器の役割

コントローラは、センサ信号を読み取り、制御演算を行い、操作端へ出力する中核装置です。

入力側には温度計、圧力伝送器、流量計、レベル計、分析計などが接続されます。

出力側には調節弁、オンオフ弁、インバータ、ポンプ起動信号などが接続されます。

I/Oは、これらのアナログ信号、デジタル信号、通信信号をDCS内部のデータに変換する部分です。

電流信号の4-20mA、接点入力、パルス、フィールドバスなど、現場機器の種類に合わせてI/Oを選びます。

アナログ入力では、0%と100%のレンジ、断線時の扱い、上限・下限のスケールを正しく設定します。

デジタル入力では、接点が開いた状態を正常とするのか、閉じた状態を正常とするのかを決めておく必要があります。

HMI、エンジニアリング、ヒストリアンの役割

HMIは、運転員がプラントを監視し操作する画面です。

トレンドグラフ、警報一覧、プロセスフロー、操作フェースプレートなどがHMI上に表示されます。

エンジニアリングツールは、制御ロジック、タグ、画面、警報設定、通信設定を作成・変更する環境です。

ヒストリアンは、プロセス値や操作履歴を時系列で保存するデータベースです。

後日のトラブル解析や品質確認では、この履歴データが重要になります。

保存周期は、すべてを短周期にすればよいわけではありません。

温度のようにゆっくり変化する値と、圧力変動やバッチ切替のように短時間で変化する値では、必要な保存周期が異なります。

設備データを画面で扱う考え方は、HMIとは何かでも詳しく解説しています。

構成要素	主な役割	確認すべき設計項目
コントローラ	制御演算、インターロック、シーケンス実行	ループ数、周期、冗長化、負荷率
I/O	現場信号とDCSデータの変換	点数、信号種別、予備点、盤配置
HMI	操作、監視、警報表示	画面階層、操作権限、警報優先度
ヒストリアン	時系列データの保存	保存周期、保存期間、解析用途
ネットワーク	機器間の通信	冗長経路、帯域、時刻同期、セキュリティ

3. DCSとPLCの違い：連続制御か装置制御か

DCSとPLCはどちらも産業用制御システムですが、設計思想が異なります。

実務では、どちらが優れているかではなく、対象設備と運転要求で選びます。

連続プロセス制御とシーケンス制御の違い

DCSは、温度、圧力、流量、レベル、濃度のような連続量を安定させる制御を得意とします。

設定値に対して測定値が少しずつ変化し、PID制御で弁開度や流量を調整する場面に向いています。

一方、PLCは、押し出す、搬送する、クランプする、検出する、停止する、といった順序動作を高速に処理する用途で強みがあります。

包装機、搬送装置、加工機、ロボット周辺装置では、PLCのシーケンス処理が適しています。

例えば、センサがオンになってから数十ms以内にシリンダを止めたい場合は、PLC側の高速応答が有利です。

逆に、反応槽の温度を数分単位で安定させる場合は、ループ同士の関係や運転画面を含めてDCSで扱う利点が大きくなります。

PLCの基本はPLCとは何か、順序制御の考え方はシーケンス制御とは何かで解説しています。

画面・冗長化・変更管理の違い

DCSは、HMI、警報、履歴、エンジニアリング、冗長化を統合した形で提供されることが多いです。

そのため、数千から数万点のタグを扱う大規模プラントでも、画面・制御・履歴の整合性を保ちやすくなります。

PLCは、単体装置の高速制御に強く、必要に応じてHMIやSCADAを別途組み合わせます。

この構成は自由度が高い反面、メーカーやソフトが分かれると、タグ管理や変更管理を設計者側で整える必要があります。

PLCの応答遅れや周期の考え方は、PLCスキャンタイムを理解すると比較しやすくなります。

一方、DCSでは高速性だけでなく、長期の連続運転、権限管理、操作履歴、警報抑制、オンライン変更の管理性が重視されます。

そのため、選定では制御周期だけでなく、運転員がどう操作し、保全部門がどう変更するかまで見ます。

関連記事

PLCとは？仕組みと役割をわかりやすく解説

比較項目	DCS	PLC
主な対象	プラント、連続工程、バッチ工程	機械装置、搬送、加工、組立
得意な制御	PID制御、多数ループ、統合監視	高速シーケンス、インターロック、装置制御
HMI	標準で統合されることが多い	別途HMIやSCADAを構築することが多い
冗長化	CPU、電源、通信、サーバを重視	用途に応じて個別に構成する
変更管理	タグ、画面、履歴を一元管理しやすい	装置単位で柔軟に変更しやすい

4. プロセス制御：DCSが得意とする制御ループ

DCSを理解するうえで、制御ループの考え方は欠かせません。

プラントでは、一つの設備に多数の制御ループが存在し、それらが相互に影響します。

PV、SV、MVで制御ループを読む

プロセス制御では、測定値、設定値、操作量の関係を読み取ることが基本です。

測定値はPV、設定値はSV、操作量はMVと呼ばれることがあります。

例えば、反応槽の温度制御では、温度計の値がPV、目標温度がSV、蒸気弁の開度がMVになります。

PVがSVより低ければ蒸気弁を開き、PVが高ければ蒸気弁を絞ります。

この調整を連続的に行うことで、温度や圧力を安定させます。

実際のプロセスには、むだ時間、熱容量、配管容量、弁の応答遅れがあります。

設定値を変えた直後に結果が出ないため、DCSではトレンドを見ながら制御の安定性を判断します。

制御の中心となるPIDの考え方は、PID制御とは何かで詳しく扱っています。

カスケード制御、比率制御、インターロック

DCSでは、単純なPIDループだけでなく、複数の制御を組み合わせることが多くあります。

カスケード制御では、主制御ループの出力を別の制御ループの設定値として使います。

温度制御の出力で蒸気流量の設定値を変えるような構成が代表例です。

比率制御では、原料Aと原料Bの流量比を一定に保ち、反応や混合の品質を安定させます。

インターロックは、危険な条件がそろったときに起動や操作を禁止する仕組みです。

これらを画面・警報・履歴と結びつけて管理できる点が、DCSの実務的な強みになります。

バッチプロセスでは、手順、材料投入、撹拌時間、昇温速度、保持時間を組み合わせて管理します。

運転条件が品質に直結するため、DCSの履歴は「なぜそのロットが良かったのか」を調べる根拠にもなります。

制御方式	考え方	使われる例
単独PID	一つのPVを一つのMVで調整する	タンク温度、配管圧力、槽レベル
カスケード制御	外側ループが内側ループのSVを決める	温度制御と蒸気流量制御
比率制御	複数流量の比率を一定に保つ	燃料と空気、主原料と添加剤
選択制御	高い方・低い方など条件で制御信号を選ぶ	圧力保護、負荷配分、上限制御
インターロック	条件不成立時に操作や起動を禁止する	ポンプ空運転防止、弁位置確認

5. 冗長化と安全：止めない設計と安全に止める設計

DCSでは、単に設備を動かすだけでなく、止めないことと安全に止めることを両立させます。

この二つは似ていますが、設計目的が異なります。

CPU、電源、通信、サーバの冗長化

冗長化とは、重要な機器を二重化し、一方が故障してももう一方へ切り替えられるようにする設計です。

DCSでは、コントローラCPU、電源、通信ネットワーク、サーバ、HMI端末などが冗長化対象になります。

例えば、制御ネットワークを二重化しておけば、片側のケーブル断線やスイッチ故障で全監視が失われるリスクを下げられます。

コントローラの冗長化では、主系と待機系のデータ同期や切替時間が重要です。

重要なのは、冗長化した部品名ではなく、単一故障でどこまで影響が広がるかを確認することです。

冗長化は、導入した時点で終わりではありません。

定期点検やFATでは、主系停止、通信断、電源断、サーバ停止を模擬し、運転画面と制御出力がどう変化するかを確認します。

SIS、SIL、BPCSを混同しない

プラント安全では、DCSの通常制御と安全計装システムを分けて考えます。

通常のDCS制御は、Basic Process Control Systemとして扱われることがあります。

これに対してSISは、危険状態を検出し、プロセスを安全側へ移行させる独立性の高い保護層です。

SILは、安全機能に必要なリスク低減レベルを示す指標で、単に「SIL対応機器を使えば安全」という意味ではありません。

DCSは安定運転を支えますが、危険時に確実に止める機能はSISとして独立設計するのが基本です。

例えば、高圧条件で燃料遮断弁を閉じる機能は、通常制御の便利機能ではなく安全機能として検討します。

安全機能では、センサ、ロジックソルバ、最終要素、検査周期、故障時動作を一つの機能として確認します。

また、DCSの通常制御で使う温度計と、SISで使う高温遮断用の温度計を分けるかどうかも重要です。

同じセンサを共用すると、センサ故障が通常制御と安全機能の両方に影響するため、独立性の評価が必要になります。

用語	意味	DCSとの関係
BPCS	通常運転を制御する基本プロセス制御	DCSの主な役割に近い
SIS	危険時に安全側へ移行させる保護システム	DCSとは独立性を持たせる
SIF	一つ一つの安全計装機能	例：高圧時に燃料遮断弁を閉じる
SIL	安全機能に求めるリスク低減レベル	機器単体ではなく機能全体で評価する
警報	運転員に判断と操作を促す情報	安全機能の代わりにはしない

6. SCADA・MES・ネットワークとの関係

DCSは単独で完結することもありますが、現代の工場では周辺システムと連携します。

とくにSCADA、MES、OPC UA、フィールドネットワークとの関係を整理しておくと実務で役立ちます。

DCSとSCADAは監視対象の広がりが違う

SCADAは、Supervisory Control And Data Acquisitionの略で、監視制御とデータ収集を担うシステムです。

DCSとSCADAはいずれも監視画面を持ちますが、使われ方には違いがあります。

DCSは、同一プラント内の連続プロセスを統合制御する用途で使われることが多いです。

SCADAは、上下水道、電力、ガス、広域設備など、離れた拠点を監視する用途で使われることが多いです。

ただし、近年は機能の境界が近づいており、名称だけで判断せず、どこで制御し、どこで監視するかを見る必要があります。

遠隔ポンプ場や変電設備のように地理的に分散した対象では、通信断や回線遅延を前提にしたSCADA設計が重要です。

同じ敷地内の反応・蒸留・貯蔵を一体で動かす対象では、DCSの統合制御が選びやすくなります。

SCADAの基本は、SCADAとは何かで解説しています。

関連記事

SCADAとは？PLC監視と設備データ収集

MES、OPC UA、フィールドネットワークでつながる

DCSの運転データは、製造実行システムや品質システムへ渡されることがあります。

MESへロット、処方、実績、アラーム、トレンドを連携すれば、工程条件と製品品質を結びつけて分析できます。

システム間連携では、OPC UAのような標準インターフェースが使われることもあります。

現場側では、4-20mAだけでなく、フィールドバスや産業用Ethernetで機器診断データを取り込む設計も増えています。

上位連携はMESとは何か、通信の基本はフィールドバスとは何かとOPC UAとは何かを押さえると理解しやすくなります。

連携設計では、制御ネットワークと情報系ネットワークを安易に直結しないことも重要です。

DMZ、片方向連携、アクセス権限、時刻同期、バックアップ方針を決め、運転に不要な通信を増やさない設計にします。

特にヒストリアンや帳票サーバを情報系へ接続する場合、便利さだけで通信経路を増やすと保守範囲が広がります。

誰が、どの端末から、どのデータへ、読み取りだけで接続するのかを明確にしておくことが重要です。

7. 導入・更新の設計ポイント：失敗しない要件整理

DCS導入で失敗しやすいのは、メーカー選定より前の要件整理です。

制御範囲、I/O点数、運転方法、更新停止時間を曖昧にしたまま進めると、後工程で大きな手戻りになります。

I/O点数、ループ数、画面数を棚卸しする

最初に行うべきことは、対象設備の信号と制御ループを棚卸しすることです。

アナログ入力、アナログ出力、デジタル入力、デジタル出力、通信点数を分けて集計します。

次に、PIDループ数、モータ点数、弁点数、警報点数、トレンド点数、画面数を整理します。

既設更新では、未使用タグ、仮設配線、現場でしか使われていないバイパス条件が残っていることがあります。

これらを移行直前に発見すると、設計変更、試験追加、停止期間延長につながります。

既設図面だけでなく、現場盤の端子、DCS画面、運転手順書、保全記録を突き合わせることが欠かせません。

とくに手動弁の開閉確認や、運転員の経験で回避している操作は、図面に残っていない場合があります。

FAT、SAT、切替手順、教育を先に設計する

DCSの導入では、工場出荷前試験であるFATと、現地受入試験であるSATを計画します。

FATでは、画面、ロジック、警報、帳票、通信、冗長切替を机上または模擬信号で確認します。

SATでは、実機配線、現場機器、操作端、通信、インターロックを現地条件で確認します。

既設更新では、旧システムから新システムへどの順序で切り替えるかが重要です。

良いDCS更新計画は、制御ロジックより先に停止期間、復旧条件、運転員教育を明確にしています。

切替当日は、正常に動いた場合だけでなく、通信がつながらない場合、弁が動かない場合、旧システムへ戻す場合も手順化します。

教育では、新旧画面の違い、警報の出方、手動操作の場所、トレンドの見方を実際の運転シナリオで確認します。

確認項目	確認する内容	未確認時のリスク
I/Oリスト	信号種別、レンジ、故障時動作、予備点	配線変更、カード不足、レンジ不一致
タグ管理	タグ名、単位、スケール、表示桁	画面と履歴の不整合
警報設計	優先度、発報条件、運転員操作	警報洪水、重要警報の見落とし
冗長化	CPU、通信、電源、サーバの切替確認	単一故障で広範囲停止
移行手順	切替順序、戻し条件、立上げ確認	停止期間延長、操業再開遅れ

8. よくある誤解：DCSを選ぶ前に確認すること

DCSは強力な仕組みですが、導入すれば自動的に良い制御になるわけではありません。

誤解したまま選定すると、過剰投資や安全上の見落としにつながります。

DCSなら何でも安全で止まらないわけではない

DCSは冗長化や統合監視に優れますが、設計しなかった機能は実現できません。

コントローラを二重化しても、電源、ネットワーク、I/O、現場機器、空気源が単一故障点として残る場合があります。

また、警報が多すぎると、運転員は重要な警報を見落としやすくなります。

警報は多ければ安全なのではなく、必要な警報を適切な優先度で出すことが重要です。

起動時だけ出る警報、停止中は意味を持たない警報、連鎖して大量発報する警報は、運転員の判断を妨げます。

警報設計では、発報条件、優先度、運転員が取るべき操作、許容対応時間を一つずつ定義します。

安全計装についても、DCS画面の警報表示だけでSISの代わりにするのは危険です。

警報は運転員の判断を前提にするため、夜間、交替直後、複数異常の同時発生では対応が遅れることがあります。

そのため、即時に危険側へ進む事象では、警報ではなく自動停止や遮断を安全機能として設計します。

PLCでもDCSでも「境界」は設計で決まる

近年は、PLC側も高機能化し、SCADAやヒストリアンと組み合わせれば大規模監視が可能です。

一方、DCS側も高速I/Oやパッケージ装置連携に対応し、離散制御を扱う場面が増えています。

そのため、「DCSはプロセス、PLCは機械」とだけ覚えると、実際の案件では判断を誤ります。

重要なのは、制御周期、停止許容時間、操作画面、保守体制、メーカー標準、将来拡張を並べて比較することです。

小規模な装置群ならPLCとSCADA、大規模な連続プラントならDCSを軸に考えると、選定の出発点が整理しやすくなります。

また、パッケージ装置はPLCで完結させ、プラント全体の運転画面と履歴だけをDCSへ取り込む構成もあります。

この場合は、責任分界点、通信断時の動作、操作権限、二重操作の防止を事前に決めておく必要があります。

例えば、現場PLC側で起動を許可し、DCS側では運転要求だけを出す構成なら、異常停止の責任範囲が明確になります。

逆に、DCSとPLCの両方から同じ弁を直接操作できる構成は、操作競合を招きやすいため避けるべきです。

9. まとめ

DCSとは、分散配置したコントローラでプラントを制御し、中央から統合的に監視・操作する分散制御システムです。

連続プロセスの温度、圧力、流量、レベルを安定させる用途に強く、HMI、警報、履歴、エンジニアリング環境をまとめて扱える点が特徴です。

PLCは高速な装置制御やシーケンス制御に強く、DCSは多数の制御ループと長期連続運転に強いと考えると、違いを整理しやすくなります。

ただし、近年はDCS、PLC、SCADAの境界が近づいているため、名称だけで選ばず、制御対象、停止許容時間、冗長化、変更管理、保守体制で判断する必要があります。

DCS導入では、I/O点数、ループ数、画面数、警報、冗長化、FAT、SAT、移行手順を早い段階で整理することが、失敗を防ぐ最大のポイントです。
