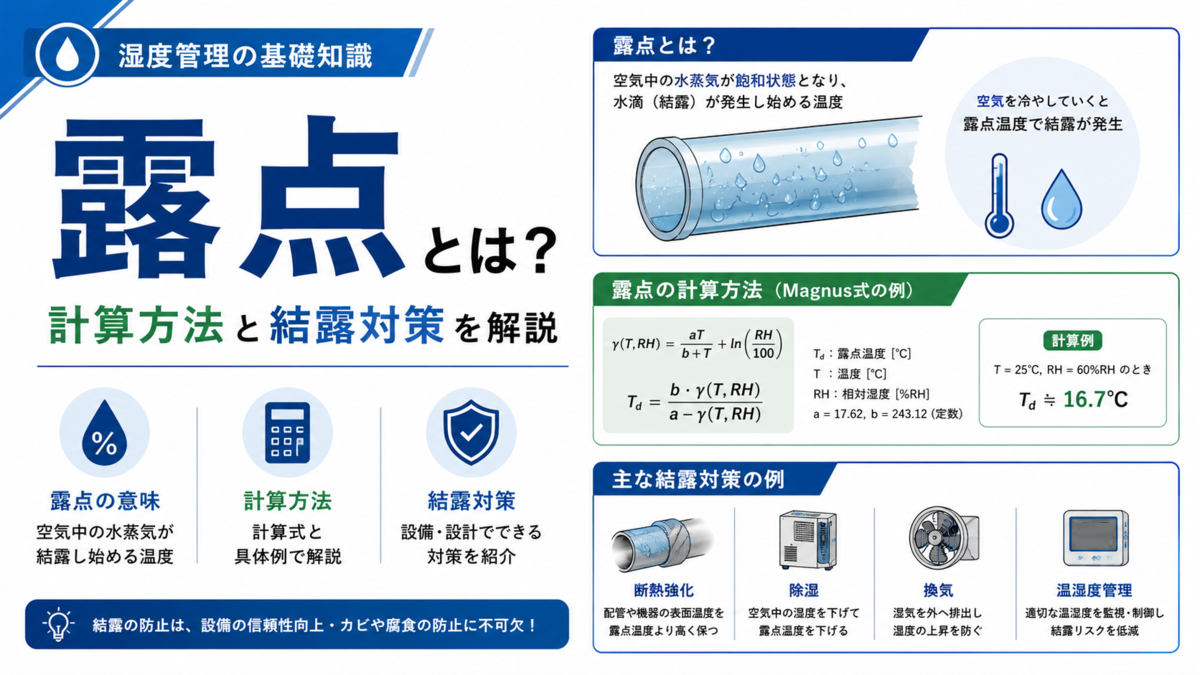

露点とは？計算方法と結露対策を解説

「制御盤の中で、なぜ朝だけ水滴が付くのだろう」と不思議に思ったことはないでしょうか。

結露は湿度が高い日だけに起こるとは限らず、温度差さえあれば乾いた季節でも発生してしまいます。

露点とは、空気を冷やしていったときに、含まれる水蒸気が凝結し始める温度のことです。

面の温度がこの露点を下回ると、その面に水滴が付き、錆や絶縁低下といった不具合の原因になります。

本記事では、露点の意味から計算方法、計算例、結露の仕組み、そして実務での対策までを順番に解説します。

1. 露点とは：水蒸気が凝結し始める温度

露点とは、空気を冷やしていったときに、含まれる水蒸気が水滴へと変わり始める温度です。

空気には温度ごとに含むことのできる水蒸気量の上限があり、この上限は温度が低いほど小さくなります。

空気を冷やしていくと含んでいる水蒸気がやがて上限に達し、その温度を超えるとあふれた水蒸気が凝結します。

このあふれ始める温度が露点であり、窓ガラスや冷たい配管に付く水滴はこの現象によるものです。

露点温度の定義

露点温度とは、空気中の水蒸気量を一定に保ったまま冷却したとき、相対湿度が100パーセントになる温度です。

このとき空気は水蒸気で飽和した状態になり、さらに冷やすと含みきれない水蒸気が凝結します。

露点は、空気が含む水蒸気量そのものを温度という形に置き換えて表した指標ともいえます。

水蒸気量が多ければ露点は高く、少なければ露点は低くなるという関係があります。

相対湿度・絶対湿度との関係

湿度には相対湿度と絶対湿度の2つがあり、露点はこのうち絶対湿度に対応する量を温度で表したものです。

相対湿度はその温度での飽和量に対する割合をパーセントで表し、気温が変わると同じ空気でも値が変化します。

絶対湿度は空気1立方メートルあたりに含む水蒸気の質量で表し、気温が変わっても水分量が同じなら変わりません。

露点も絶対湿度と同じく、水蒸気量が変わらなければ気温が変化しても一定に保たれます。

露点が高いほど結露しやすい

露点が高いということは空気が多くの水蒸気を含んでいることを意味し、少し冷えた面でもすぐ露点を下回ります。

逆に露点が低い乾いた空気では、かなり冷やさないと結露が起こりません。

結露するかどうかは面の温度と露点の差で決まるため、湿度が同じでも気温が違えば結露のしやすさが変わります。

そのため結露対策では、相対湿度だけを見るのではなく、露点で考えることが重要になります。

用語	意味	特徴
相対湿度	飽和量に対する水蒸気の割合	温度が変わると同じ空気でも変化
絶対湿度	単位体積あたりの水蒸気質量	温度が変わっても水分量は不変
露点	飽和に達する冷却温度	水蒸気量を温度で表した指標

2. 飽和水蒸気圧と露点の関係

露点を理解するには、空気が含める水蒸気の上限を表す飽和水蒸気圧という考え方が必要です。

空気中の水蒸気は圧力（分圧）として扱うことができ、温度ごとにその分圧の上限が決まっています。

この上限が飽和水蒸気圧で、露点はこの飽和水蒸気圧と現在の水蒸気分圧の関係から決まります。

飽和水蒸気圧とは

飽和水蒸気圧とは、その温度で空気が含める水蒸気分圧の最大値で、温度が上がると急激に大きくなります。

たとえば0℃では約6hPaですが、30℃では約42hPaと、気温が高いほど空気は多くの水蒸気を含められます。

夏に湿気を強く感じるのは、高温の空気がそれだけ多くの水蒸気を含めるためです。

この関係は直線ではなく、温度が上がるほど増え方が加速する曲線になっている点が特徴です。

温度	飽和水蒸気圧 hPa	傾向
0℃	約6.1	低温では水分を含みにくい
10℃	約12.3	10℃ごとにほぼ倍増
20℃	約23.4	常温域で大きく増える
30℃	約42.4	高温で水分を多く含める
40℃	約73.8	夏場の蒸し暑さの原因

相対湿度は水蒸気分圧の割合

相対湿度は、実際の水蒸気分圧をその温度の飽和水蒸気圧で割った割合として、次の式で表されます。

ここでは相対湿度（パーセント）、は実際の水蒸気分圧（hPa）、はその温度の飽和水蒸気圧（hPa）です。

たとえば30℃で飽和水蒸気圧が42hPa、実際の分圧が25hPaなら、相対湿度はパーセントです。

気温が下がるとが小さくなるため、同じでも相対湿度は上がり、やがて100パーセントに達します。

露点は水蒸気分圧が飽和に達する温度

露点とは、現在の水蒸気分圧がちょうど飽和水蒸気圧と等しくなる温度のことです。

式で書くとを満たす温度が露点であり、水蒸気量が多いほど露点は高くなります。

この考え方を使えば、気温と相対湿度から露点を順を追って計算できます。

まず気温から飽和水蒸気圧を求め、相対湿度を掛けて実際の分圧を出し、その分圧が飽和になる温度を逆算します。

乾球温度・湿球温度との関係

湿度の測定では、ふつうの温度計で測る乾球温度と、球部を濡れた布で覆って測る湿球温度がよく使われます。

湿球温度は水が蒸発するときに熱を奪うぶんだけ低くなり、空気が乾いているほど乾球温度との差が大きくなります。

空気が飽和して蒸発が起こらないときには、乾球温度・湿球温度・露点の3つがすべて一致します。

この3つの温度の関係を読み取ることで、湿度や露点を求めることができます。

3. 露点の計算方法：近似式で求める

露点は飽和水蒸気圧の近似式を使って計算し、実務では精度の高い近似式が広く使われています。

ここでは、飽和水蒸気圧を求めるテテンの式と、露点を直接求めるマグヌス式を紹介します。

テテンの式で飽和水蒸気圧を求める

飽和水蒸気圧は、気温を入れるだけで計算できるテテンの式で近似できます。

ここでは飽和水蒸気圧（hPa）、は気温（℃）で、水面に対する値を表します。

たとえば30℃を代入すると、指数部はとなり、と求まります。

常温域では実測値と1パーセント以内でよく一致しますが、氷点下では氷に対する別の係数を使う点に注意します。

マグヌス式による露点の計算

露点を直接求めるには、気温と相対湿度から補助量を計算するマグヌス式の変形が便利です。

ここでは計算用の補助量（無次元）、は相対湿度（パーセント）、は気温（℃）です。

この補助量を次の式に代入すると、露点（℃）が求められます。

たとえば30℃・相対湿度60パーセントならとなり、露点はと計算できます。

簡易な目安の計算

厳密な式が使えない場面では、相対湿度が高いときに使える簡単な目安も知られています。

ここでは気温（℃）、は露点（℃）、は相対湿度（パーセント）です。

たとえば相対湿度が80パーセントなら、気温と露点の差はと概算できます。

あくまで概算ですが、現場で結露の危険度を素早く判断するのに役立ちます。

氷点下では霜点になる

露点が0℃を下回る場合は霜点（フロストポイント）と呼び、水蒸気は水滴ではなく氷として直接析出します。

冷凍倉庫の壁や冷却器に付く霜は、この霜点を下回ったことで生じる現象です。

氷点下では、同じ温度でも氷に対する飽和水蒸気圧が水よりわずかに低くなります。

低温の露点を扱うときは、水基準か氷基準かを区別して計算する必要があります。

計算法	用途	精度
テテンの式	飽和水蒸気圧を求める	常温域で高精度
マグヌス式	露点を直接計算する	広い温度範囲で高精度
簡易目安	現場での素早い判断	概算レベル

4. 計算例：気温と湿度から露点を求める

ここでは気温30℃・相対湿度60パーセントの空気を例に、マグヌス式で露点を順を追って求めます。

飽和水蒸気圧から実際の分圧を出し、補助量を経て露点を計算する流れを通しで確認します。

条件設定と飽和水蒸気圧

まず気温30℃の飽和水蒸気圧を、テテンの式からおよそ42hPaと確認します。

相対湿度が60パーセントなので、実際の水蒸気分圧はです。

この25hPaが飽和水蒸気圧と等しくなる温度が、求めたい露点になります。

補助量と露点の算出

マグヌス式の補助量を、気温と相対湿度から計算します。

この値を露点の式に代入すると、と求まります。

したがってこの空気の露点はおよそ21.5℃で、面の温度がこれを下回ると結露が始まります。

結果の意味を読む

気温30℃で湿度60パーセントでも露点は21.5℃と高めで、冷房で冷えた配管や窓はすぐ結露します。

夏に冷たい飲み物のコップが濡れるのも、表面温度が露点を下回るためで、同じ原理です。

結露するかどうかは面の温度と露点の差で判断し、面の温度が露点より数℃高ければ余裕があると考えられます。

実務では、想定される最低の面温度と最も高い露点を比べて、結露の危険度を見積もります。

下の表は気温と相対湿度から求めた露点の目安で、湿度や気温が高いほど露点が高くなることが分かります。

気温＼湿度	50%	60%	70%	80%
20℃	9.3℃	12.0℃	14.4℃	16.4℃
25℃	13.9℃	16.7℃	19.1℃	21.3℃
30℃	18.4℃	21.4℃	23.9℃	26.2℃

5. 結露が起こる仕組み：表面温度が露点を下回る

結露は、空気に触れる面の温度が露点を下回ったときに、その面の近くで発生します。

空気そのものではなく冷たい面の近くで水蒸気が凝結するため、対策では面の温度に注目することが重要です。

表面結露と内部結露

結露には、窓や配管など目に見える面に水滴が付く表面結露と、壁や断熱材の内部で凝結する内部結露があります。

内部結露は見えにくいぶん発見が遅れやすく、断熱材の劣化やカビの原因になります。

機器では筐体内部や基板上で内部結露が起こると、絶縁低下や腐食を招くおそれがあります。

見える結露だけでなく、見えない内部の結露にも注意を払う必要があります。

冷たい面で結露が起こる場所

結露は周囲より温度が低い面で起こりやすく、冷水配管や屋外と接する窓、金属の制御盤などが代表例です。

夜間に放射冷却で冷えた金属面が、朝方の湿った空気に触れて結露することもよくあります。

特に温度変化が急な場所では、面の温度がすぐ露点を下回るため結露のリスクが高まります。

温度差と高い湿度の両方がそろう場所が、もっとも結露の起こりやすい場所だといえます。

結露がもたらす不具合

結露は見た目の問題にとどまらず、金属面では水分が錆や腐食を進める原因になります。

電気機器では絶縁抵抗が下がり、漏電や短絡につながるおそれがあります。

基板では配線間のショートやマイグレーションを招き、誤動作や故障の引き金になります。

断熱材では水分が断熱性能を下げ、それがさらに結露を悪化させる悪循環を生みます。

発生場所	主な原因	起こる不具合
金属配管・窓	冷却で表面が露点以下	水滴・錆・周囲の水濡れ
制御盤・筐体	夜間冷却と湿った外気	絶縁低下・漏電・腐食
基板・電子部品	温度差と高湿度	短絡・腐食・誤動作
壁・断熱材内部	内部結露	断熱性能低下・カビ

6. 結露対策：温度・湿度・断熱の3方向

結露対策の基本は、面の温度を上げるか湿度を下げるかして、表面温度を露点より高く保つことです。

その手段は、温度を上げる、湿度を下げる、空気の流れを整えるという3つの方向に整理できます。

表面温度を露点より上げる

もっとも確実なのは、断熱や保温、加温によって面の温度を露点より高く保つ方法です。

配管の保温は冷たい面が外気に触れるのを防ぎ、表面温度の低下を抑えて結露を防ぎます。

制御盤では内部にヒーターを入れて温度を保ち、露点より数℃高い状態を維持します。

面を露点より少しでも高く保てれば、それだけ結露に対する余裕が生まれます。

湿度を下げる

もう一つの方向は、除湿や換気によって空気中の水蒸気量そのものを減らすことです。

除湿機や乾燥剤で湿度を下げれば露点そのものが下がり、多少冷えた面でも結露しにくくなります。

換気で湿った空気を外に出すのも有効ですが、外気が湿っている場合は逆効果になることもあります。

そのため換気をするときは、外気の露点を確認したうえでタイミングを決める必要があります。

空気の流れと密閉のバランス

空気が滞留すると局所的に湿気や温度差がたまるため、適度に空気を動かしてむらを減らします。

一方で、湿った外気が入る隙間があるとそこから結露を招くため、密閉の考え方も重要になります。

湿気を入れないよう確実に密閉するか、湿気が入る前提で確実に除湿するかを設計で決めます。

中途半端な密閉は内部に湿気をためる原因になるため、密閉と換気はどちらかに振り切る判断が必要です。

方向	具体策	注意点
温度を上げる	断熱・保温・ヒーター	消費電力と温度上限に注意
湿度を下げる	除湿機・乾燥剤・換気	外気の露点を確認する
気流を整える	ファンで温度むらを減らす	湿気の侵入経路を作らない
密閉する	隙間をなくし外気を遮断	内部除湿とセットで行う

7. 実務での露点管理：圧縮空気・制御盤・乾燥

露点は製造現場のさまざまな場面で管理され、圧縮空気や制御盤、乾燥工程の品質を左右します。

ここでは、代表的な露点管理の例を具体的に紹介します。

圧縮空気の圧力露点

工場の圧縮空気では、加圧された状態での露点温度である圧力露点という考え方を使います。

空気を圧縮すると水蒸気の分圧も上がるため、圧力露点は大気圧のときより高くなります。

配管内で圧力露点を下回るとドレン（水滴）が発生し、空圧機器の故障や塗装不良の原因になります。

そのため、エアドライヤを使って圧力露点を十分に下げておく必要があります。

制御盤のヒーターと結露防止

屋外や温度差の大きい場所の制御盤では、内部の電子機器が結露による絶縁低下に弱いため対策が要ります。

盤内ヒーターは内部温度を露点より高く保つために使われ、結露を未然に防ぎます。

サーモスタットや湿度センサと組み合わせて、必要なときだけ加温する運用が一般的です。

電気的な絶縁の考え方は、絶縁抵抗の記事も参考になります。

露点計による監視

露点を直接測るには露点計を使い、鏡面冷却式は鏡を冷やして曇り始める温度を露点として測ります。

静電容量式は湿度センサの値から露点を計算する方式で、連続監視に向いています。

乾燥炉やドライルームでは露点を連続監視し、低い露点を保つことで品質を管理します。

半導体や電池の製造では、低露点の維持が歩留まりに直結するため特に重要です。

除湿方式による露点の下げ方

湿度を下げる除湿には、大きく分けて冷却式と吸着式の2つの方式があります。

冷却式は空気を冷やして水蒸気を凝結させる方式で、エアコンの除湿や一般的な除湿機がこれにあたります。

ただし冷却式は露点を大きく下げるのが難しく、到達できる露点はおおむね数℃までにとどまります。

吸着式（デシカント式）は乾燥剤に水分を吸わせる方式で、マイナス数十℃という低い露点まで下げられます。

除湿方式	仕組み	到達できる露点の目安
冷却式	冷やして水蒸気を凝結	おおむね数℃まで
吸着式	乾燥剤に水分を吸着	マイナス数十℃まで

8. まとめ

露点とは、空気を冷やしたときに水蒸気が凝結し始める温度で、水蒸気量が多いほど高くなります。

露点は、現在の水蒸気分圧が飽和水蒸気圧と等しくなる温度として定義されます。

計算では、飽和水蒸気圧を求めるテテンの式や、露点を直接求めるマグヌス式が広く使われます。

気温30℃で相対湿度60パーセントなら、計算すると露点はおよそ21.5℃になります。

結露は面の温度が露点を下回ったときに発生するため、対策は面温度を上げるか湿度を下げるのが基本です。

断熱や保温、ヒーター、除湿、換気を、現場の状況に応じて使い分けることが大切です。

圧縮空気では圧力露点、制御盤では盤内ヒーターが重要で、露点で考える習慣が結露トラブルを防ぐ第一歩です。
