ダイヤルゲージの使い方｜種類と読み方を解説

旋盤でのワーク芯出し、研削盤のテーブル平面度チェック、プレス金型の平行度確認など、製造現場には「基準面からの微小な変位」を高精度に捉えたい場面が数多くあります。

こうした相対的な差をミクロン単位で可視化し、数値として読み取れるようにしてくれる測定器がダイヤルゲージです。

しかし「目盛りの読み方がよくわからない」「スタンダード型とてこ式はどう違うのか」「芯出しの正しい手順を体系的に学んだことがない」という声も少なくありません。

本記事では、ダイヤルゲージの基本構造と仕組みから種類ごとの使い分け、目盛りの正しい読み方、旋盤での芯出し手順まで、現場で使える知識を体系的に解説します。

1. ダイヤルゲージとは？基本的な仕組みと用途
2. ダイヤルゲージの種類と選び方
3. ダイヤルゲージの各部名称と構造
4. 目盛りの読み方｜長針と短針の関係
5. ダイヤルゲージの正しい使い方
6. 芯出しの手順｜旋盤での実践テクニック
7. 測定精度を左右する誤差要因と対策

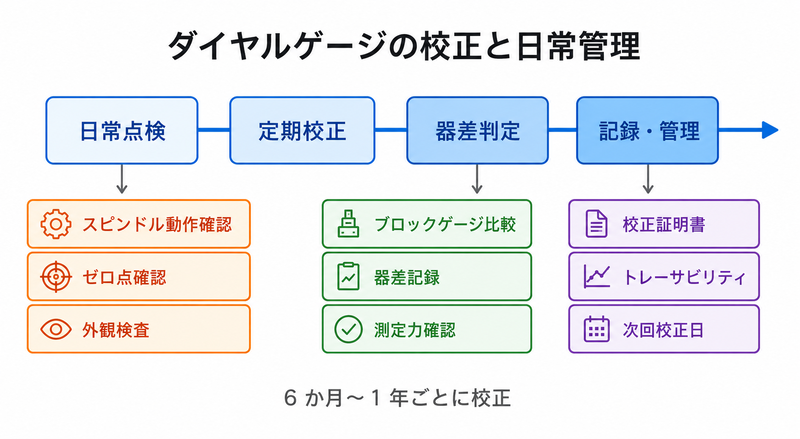

8. ダイヤルゲージの校正と日常管理
まとめ

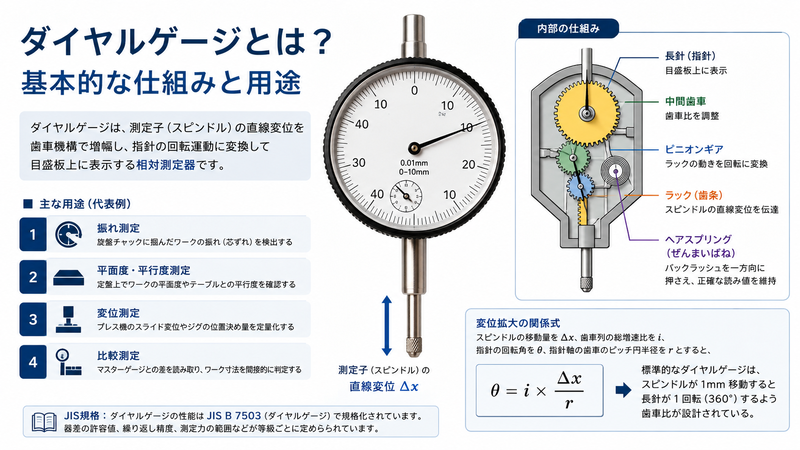

1. ダイヤルゲージとは？基本的な仕組みと用途

ダイヤルゲージとは、測定子（スピンドル）の直線変位を歯車機構で増幅し、指針の回転運動に変換して目盛板上に表示する比較測定器です。

ノギスやマイクロメーターが「ワークの寸法そのもの」を測る絶対測定器であるのに対し、ダイヤルゲージは「基準からどれだけずれているか」を測る相対測定器である点が根本的に異なります。

ダイヤルゲージの内部では、スピンドルの上下動がラックに刻まれた歯によってピニオンギアに伝達され、さらに中間歯車を経て長針の軸に接続されます。

このとき、歯車の歯数比によって変位が拡大されるため、わずか0.01mmのスピンドル移動でも長針が1目盛り分だけ確実に回転します。

機構内部にはヘアスプリング（ぜんまいばね）が組み込まれており、歯車のバックラッシュを一方向に押さえ付けることで、スピンドルが戻る方向でも正確な読み値を維持できます。

ダイヤルゲージの変位拡大を数式で表現すると、スピンドルの移動量を $\Delta x$ 、歯車列の総増速比を $i$ 、指針の回転角を $\theta$ とすれば、次の関係が成り立ちます。

$\theta = i \times \dfrac{\Delta x}{r}$

ここで $r$ は指針軸の歯車のピッチ円半径です。

標準的なダイヤルゲージでは、スピンドルが1mm移動すると長針がちょうど1回転（360°）するよう歯車比が設計されています。

ダイヤルゲージの代表的な用途は、大きく分けて次の4つです。

振れ測定：旋盤チャックに掴んだワークの振れ（芯ずれ）を検出する
平面度・平行度測定：定盤上でワークの平面度やテーブルとの平行度を確認する
変位測定：プレス機のスライド変位やジグの位置決め量を定量化する
比較測定：マスターゲージとの差をダイヤルゲージで読み取り、ワーク寸法を間接的に判定する

いずれの用途でも共通しているのは、「絶対寸法を知りたいのではなく、基準との差を高精度に把握したい」という点です。

この特性を理解しておくと、ダイヤルゲージをどの場面で使うべきか、ノギスやマイクロメーターとどう使い分けるべきかが明確になります。

なお、ダイヤルゲージの性能はJIS B 7503（ダイヤルゲージ）で規格化されており、器差の許容値、繰り返し精度、測定力の範囲などが等級ごとに定められています。

製品の仕様書やカタログを読む際に、このJIS規格の存在を知っておくと、ダイヤルゲージの性能比較が格段にしやすくなります。

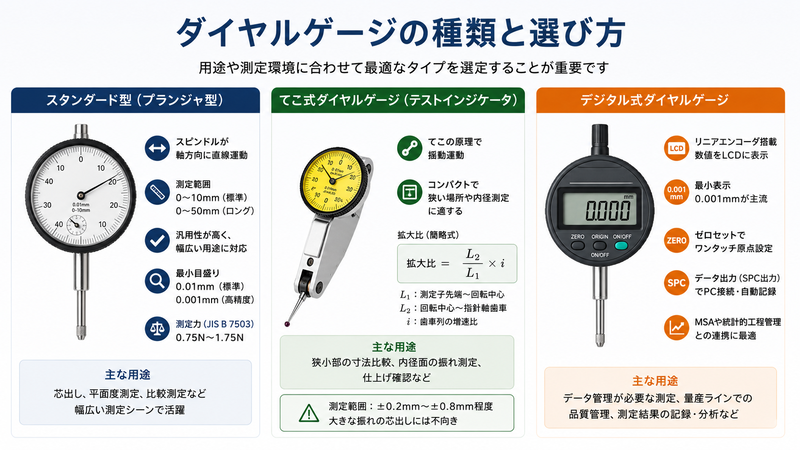

2. ダイヤルゲージの種類と選び方

ダイヤルゲージは用途や測定環境に応じていくつかの種類に分けられます。

現場で最もよく使われるのは「スタンダード型」「てこ式」「デジタル式」の3タイプです。それぞれの特徴と使い分けを整理します。

スタンダード型（プランジャ型）

最も一般的なタイプで、測定子がスピンドルの軸方向（上下方向）に直線運動します。

測定範囲が広く、一般的なモデルで0〜10mm、ロングストローク型では0〜50mmまで対応可能です。

汎用性が高く、芯出し・平面度測定・比較測定など幅広い用途に使えるため、まず1本持つならこのタイプが推奨されます。

最小目盛りは0.01mmが標準ですが、高精度タイプでは0.001mm（1μm）まで読み取れるモデルもあります。

スピンドルに加わる測定力は、JIS B 7503において規定されており、標準的には0.75N〜1.75Nの範囲です。

てこ式ダイヤルゲージ（テストインジケータ）

測定子がてこの原理で揺動運動する方式です。本体が非常にコンパクトであるため、スタンダード型では測定子が入らない狭い場所や、内径面の振れ測定に適しています。

てこ式の変位拡大原理を簡略化すると、てこの長さ比で説明できます。

測定子の先端から回転中心までの距離を $L_1$ 、回転中心から指針軸歯車までの距離を $L_2$ とすると、拡大比は次のようになります。

$\text{拡大比} = \dfrac{L_2}{L_1} \times i$

ここで $i$ は歯車列の増速比です。

てこ比により物理的に変位を増幅した後、さらに歯車で拡大するため、コンパクトな筐体でも高い分解能を実現できます。

ただしてこ式は測定範囲が狭く、多くのモデルで±0.2mm〜±0.8mm程度に限られます。

振れ量が大きいワークの芯出しには向かないため、粗芯出し後の仕上げ確認や、狭小部の寸法比較に使用するのが一般的です。

デジタル式ダイヤルゲージ

内部にリニアエンコーダを搭載し、変位量を電気信号に変換してLCDに数値表示するタイプです。

読み取り誤差がなく、最小表示0.001mmのモデルが主流となっています。

デジタル式の最大の利点は、ゼロセットボタンによるワンタッチ原点設定と、データ出力端子（SPC出力）によるPC接続です。

測定データを自動記録できるため、MSA（測定システム解析）や統計的工程管理と組み合わせた品質管理体制の構築に適しています。

種類ごとの選定基準

項目	スタンダード型	てこ式	デジタル式
測定範囲	0〜10mm以上	±0.2〜±0.8mm	0〜12.7mm〜
最小目盛	0.01mm	0.01mm〜0.002mm	0.001mm
狭所対応	△	◎	△
データ出力	×	×	◎
価格帯	低〜中	中	中〜高

選定の基本方針は、「測定範囲と設置スペースで種類を決め、要求精度で最小目盛りを選ぶ」です。

データのトレーサビリティが求められる場合はデジタル式一択となりますが、日常の芯出し作業であればスタンダード型のアナログ式で十分対応できます。

測定子の選定

ダイヤルゲージの測定精度は測定子（コンタクトポイント）の選定にも左右されます。

標準で付属する平面型の測定子は汎用的ですが、ワークの形状や測定対象によっては交換が必要です。

球面型の測定子は、曲面や傾斜面の測定に適しています。平面型を曲面に当てると、接触面積が変化して測定値が不安定になるためです。

ニードル型は溝やキー溝の底面など、狭い箇所の測定に使用します。先端が細いため、平面型では入れない狭い空間にも到達できます。

ローラー型は、ワークが回転している状態で表面の振れを測定する場合に使用します。回転するワークに対して滑りなく追従するため、振れ測定の精度が向上します。

測定子の交換はスピンドル先端のねじ（多くはM2.5）で行えます。交換後は長さが変わるため、ゼロセットのやり直しが必要です。

ダイヤルゲージとシリンダーゲージの組み合わせ

内径測定にダイヤルゲージを使いたい場合は、シリンダーゲージ（内径測定器）と組み合わせます。

シリンダーゲージは、内径に挿入する測定子と、その変位をダイヤルゲージに伝達するロッド機構で構成されています。

マイクロメーターやリングゲージでゼロセットした後、シリンダーゲージを内径に挿入し、ダイヤルゲージの振れを読み取ることで、内径の寸法偏差を0.01mm単位で測定できます。

シリンダーゲージでの測定では、ゲージを穴の軸方向に対して垂直に保つことが重要です。傾けると実際の内径より大きな値を示してしまいます。

測定時にゲージをわずかに左右に揺らし、ダイヤルゲージの読みが最小になる位置（=直径位置）を探すのが正しい測定テクニックです。

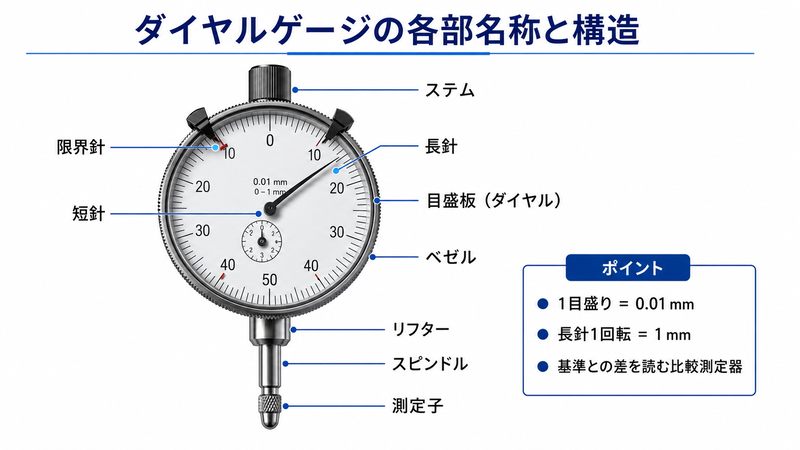

3. ダイヤルゲージの各部名称と構造

ダイヤルゲージを正しく使いこなすには、各部品の名称と役割を把握しておくことが重要です。

ここではスタンダード型を例に、主要な構成部品を解説します。

目盛板（ダイヤル）

長針が回転して変位量を表示する円形の文字板です。

標準的な0.01mm目盛りのダイヤルゲージでは、外周に100等分の目盛りが刻まれています。長針が1周すると1mmの変位に対応します。

長針1目盛りあたりの変位量を $d$ とすると、次の関係が成り立ちます。

$d = \dfrac{\text{1}\text{回転あたりの変位量}}{\text{目盛り数}} = \dfrac{1 \, \mathrm{mm}}{100} = 0.01 \, \mathrm{mm}$

長針（指針）

歯車列の最終段に取り付けられた指示針で、スピンドルの微小変位を拡大して表示します。

長針の先端は目盛板の外周近くまで伸びており、視差を防ぐためにできるだけ目盛り面に近い高さで読み取ることが求められます。

短針（回転計数針）

長針の回転数を表示する小型の副針です。目盛板の下方に設けられた小さなダイヤルの中で回転します。

短針が1目盛り動くと長針が1回転したことを意味し、つまり1mmの変位を表します。

たとえば短針が3を指し、長針が45目盛りを指していれば、変位量は次のように計算されます。

$\Delta x = 3 + 0.01 \times 45 = 3.45 \, \mathrm{mm}$

ベゼル（外輪）

目盛板を覆う外枠で、回転させることでゼロ点の位置を任意に設定できます。

測定前にスピンドルを基準面に接触させた状態でベゼルを回し、長針をゼロに合わせるのが基本的なゼロセット操作です。

スピンドル（プランジャ）

測定対象に接触する軸で、軸方向に直線運動します。

内部のコイルスプリングによって常に測定方向（下向き）に押し付けられており、この力が「測定力」となります。

JIS B 7503では、測定力の許容範囲を次のように規定しています。

$0.75 \, \mathrm{N} \leq F \leq 1.75 \, \mathrm{N}$

測定力が大きすぎるとワーク表面を傷つけたり、薄板ワークがたわんで誤差が生じます。逆に小さすぎると測定子の追従性が落ちます。

測定子（コンタクトポイント）

スピンドルの先端に取り付けられた接触部品です。標準は平面タイプですが、球面・ニードル・ローラーなど用途に応じて交換できます。

球面タイプは曲面ワークの測定に、ニードルタイプは溝やキー溝の底面測定に適しています。

ステム

スタンドやマグネットベースにダイヤルゲージを固定するための円筒部分です。

標準的なステム径は8mmで、ほとんどのスタンドやホルダーに互換性があります。

ステムをスタンドのクランプに挿し込み、適切な高さと角度に調整して固定することで、再現性のある測定が可能になります。

リフター（持ち上げレバー）

スピンドルの側面に付いている小さなレバーで、スピンドルを手動で持ち上げることができます。

ワークにダイヤルゲージをセットする際、リフターでスピンドルを引き上げてからワークの上に降ろすことで、測定子や測定面を傷つけずにセッティングできます。

また、ゼロセット後にリフターを軽く操作してスピンドルを上下させ、指針がゼロに正確に戻ることを確認するのも重要な使い方です。この確認で戻りが悪い場合は、歯車の摩耗やスプリングの劣化が疑われます。

限界針（トレランスマーカー）

目盛板上に配置された2本の細い可動針で、許容範囲の上限と下限を示すマーカーです。

あらかじめ公差の上限位置と下限位置に限界針を合わせておくことで、測定者は長針がその範囲内にあるかどうかを一目で判定できます。

連続的な検査作業で「合否判定を素早く行いたい」場面で特に効果を発揮します。

なお、限界ゲージと組み合わせて使用する場合は、限界ゲージで通り止まりの合否を判定し、ダイヤルゲージで具体的な偏差量を定量的に把握するという役割分担が効果的です。

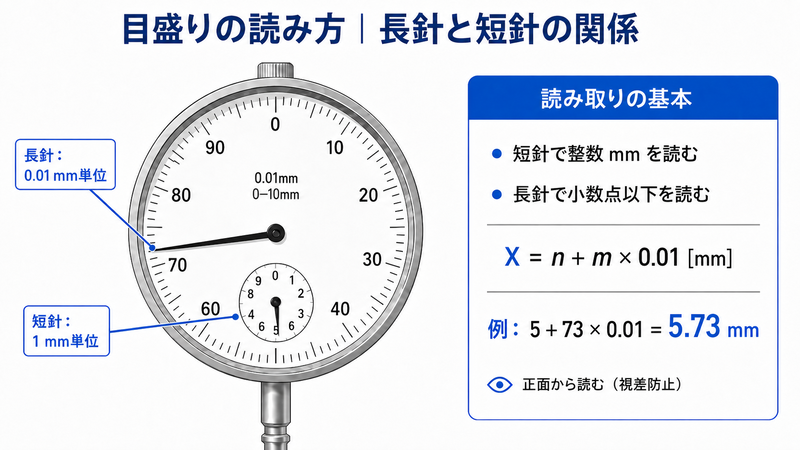

4. 目盛りの読み方｜長針と短針の関係

ダイヤルゲージの読み取りで最もつまずきやすいのが、長針と短針の関係です。

両者の役割を明確にすれば、読み間違いを防ぐことができます。

長針の読み方

長針は目盛板の外周を回転し、0.01mm単位の変位量を表示します。

目盛板には0から100までの数字が等間隔に振られており、長針が10を指していれば0.10mm、長針が57を指していれば0.57mmの変位です。

読み取り精度を高めるため、正面から目盛りを読む「正対読み」を徹底しましょう。

斜めから読むと視差（パララックス）が発生し、1〜2目盛り分の読み間違いが起こります。

短針の読み方

短針は長針が何回転したかを記録するカウンターです。

短針の1目盛りは長針の1回転に対応し、すなわち1mmを表します。

重要なのは、短針の位置から「整数mm」を読み取り、長針の位置から「小数点以下」を読み取って合算する手順です。

読み取りの計算例

具体的な読み取り手順を数式で示します。

短針の読みを $n$ （整数mm）、長針の読みを $m$ （目盛り数）とすると、測定値 $X$ は次の式で求められます。

$X = n + m \times 0.01 \, \lbrack\mathrm{mm}\rbrack$

たとえば短針が5を指し、長針が73を指している場合は次のようになります。

$X = 5 + 73 \times 0.01 = 5.73 \, \mathrm{mm}$

よくある読み間違いパターン

現場で多い読み間違いは、短針が2つの目盛りの中間にある場合です。

たとえば短針が3と4の中間にあるとき、長針が80を超えていれば短針の読みは3、長針が20未満であれば短針の読みは4となります。

この判定を誤ると1mmの読み間違いが生じるため、短針と長針は必ずセットで確認する習慣をつけましょう。

慣れないうちは「短針を先に読み、次に長針を読む」という順序を固定すると読み間違いが減ります。

マイナス方向の読み取り

ダイヤルゲージの目盛板には、0を中心に時計回りがプラス方向、反時計回りがマイナス方向として数字が振られているモデルがあります。

このタイプは「基準より高い／低い」の両方向を一度にカバーできるため、平面度測定や比較測定に便利です。

長針が反時計回り方向に振れた場合、読み値はマイナスとなります。

短針の読みが $n$ 、長針がマイナス方向に $m$ 目盛り振れているとき、測定値は次のようになります。

$X = -(n + m \times 0.01) \, \lbrack\mathrm{mm}\rbrack$

ベゼルの回転方向にも注意が必要です。ゼロセット時にベゼルを回す方向を間違えると、プラスとマイナスが逆転するため、必ず長針の位置に合わせてベゼル上の「0」を持ってくるようにします。

0.001mm目盛りの場合

高精度タイプの0.001mm目盛りでは、目盛板の1周が0.1mmに対応します。

長針の1目盛りが0.001mmであり、読み取り値は次の式で計算されます。

$X = n \times 0.1 + m \times 0.001 \, \lbrack\mathrm{mm}\rbrack$

短針の1目盛りが0.1mmに変わる点に注意が必要です。

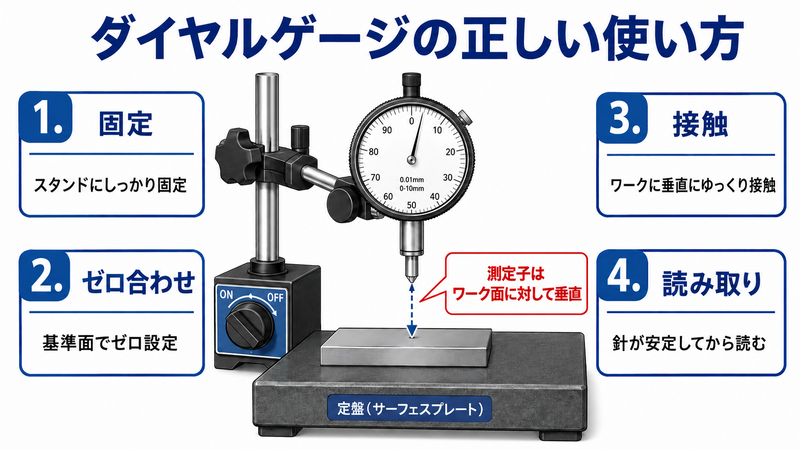

5. ダイヤルゲージの正しい使い方

ダイヤルゲージで正確な測定値を得るためには、「固定」「ゼロ合わせ」「接触」「読み取り」の4つの手順を正しく実行する必要があります。

スタンドへの固定

ダイヤルゲージは手持ちでは使いません。必ずスタンドやマグネットベースに固定して使用します。

スタンドには大きく分けて3種類があります。

コラムスタンド：定盤上に固定する最も基本的なスタンド。高さ調整が容易で安定性が高い
マグネットスタンド：磁石で鉄製の定盤やテーブルに吸着する。セットアップが速く現場での取り回しに優れる
ユニバーサルアーム：関節付きのアームで自由な角度にダイヤルゲージを固定できる。複雑な位置での測定に対応

固定時の鉄則は、ステムの挿入深さを十分にとり、スタンドのクランプをしっかり締めることです。

固定が甘いと測定中にダイヤルゲージが動いてしまい、測定値にドリフトが生じます。

ゼロ点の合わせ方

ダイヤルゲージの測定は「基準面との差」を読み取るため、最初にゼロ点を正しく設定することが不可欠です。

手順は次のとおりです。

まず、スピンドルをマスターゲージまたは基準面に接触させます。

このとき、スピンドルの初期圧縮量（プリロード）を0.3mm〜1.0mm程度確保しておくことがポイントです。

プリロードを設ける理由は、測定中にスピンドルが基準面から浮き上がる方向に動いたとき、スプリングの押し付け力が失われて追従しなくなることを防ぐためです。

プリロード量を $x_0$ 、測定範囲を $R$ とすると、次の条件を満たすように設定します。

$x_0 > R \times 0.5$

プリロードを確保した状態で、ベゼルを回して長針をゼロに合わせます。デジタル式であればゼロセットボタンを押します。

ワークへの接触と読み取り

ゼロ点を合わせたら、測定子をワークに接触させて目盛りを読み取ります。

接触時に注意すべきは、測定子をワークに対して垂直に当てることです。

測定軸がワーク面に対して角度 $\alpha$ だけ傾いていると、真の変位 $\Delta x$ に対して測定値 $\Delta x'$ は次のようにコサイン誤差を含みます。

$\Delta x' = \Delta x \cos \alpha$

たとえば5°の傾きでは $\cos 5° \approx 0.9962$ であり、約0.4%の誤差が生じます。

1mmの変位測定で約4μmの誤差ですから、精密測定では無視できない大きさです。

測定子はワーク面にゆっくり接触させ、針の振れが安定してから値を読み取ります。

急に接触させると針が大きく振れ、正しい値を読み取れなくなります。

定盤上での平面度測定

ダイヤルゲージの代表的な用途のひとつが、定盤上でのワークの平面度測定です。

定盤は高精度に平面加工された鉄製の台で、平面度の基準面として使用します。

手順は次のとおりです。

まず、定盤上にコラムスタンドを設置し、ダイヤルゲージのスピンドルが定盤面に対して垂直になるように固定します。

次に、ワークを定盤上に置き、測定子をワークの表面に接触させてゼロセットを行います。

そしてワークを定盤上で水平にスライドさせながら、各測定点での指針の振れを読み取ります。

全測定点における最大値と最小値の差が、そのワークの平面度に相当します。

$\text{平面度} = x_{\max} - x_{\min}$

測定は直線上だけでなく、格子状の複数ラインで実施するとワーク全体の平面度を把握できます。

一般的に、外周4辺と対角線2本の合計6ラインを測定すれば、平面度の全体像をつかむのに十分です。

測定の繰り返しと信頼性

ダイヤルゲージの測定結果は、繰り返し精度によってその信頼性が決まります。

同一条件で $n$ 回測定した結果を $x_1, x_2, \ldots, x_n$ とすると、繰り返し精度（標準偏差）は次の式で評価されます。

$s = \sqrt{\dfrac{1}{n-1}\sum_{k=1}^{n}(x_k - \bar{x})^2}$

この値が小さいほど測定の再現性が高く、信頼できるデータであることを示します。

GR&R（ゲージR&R）ではこの繰り返し精度を「繰り返し性」として評価し、測定器の能力を定量的に判定します。

実務では、同一ワークの同一箇所を3回以上測定し、読み値のばらつきがダイヤルゲージの最小目盛りの1/2以内に収まっていれば、測定手順に問題がないと判断できます。

ばらつきが大きい場合は、固定の不備、接触角度の不均一、温度変化などの原因を切り分けて対処します。

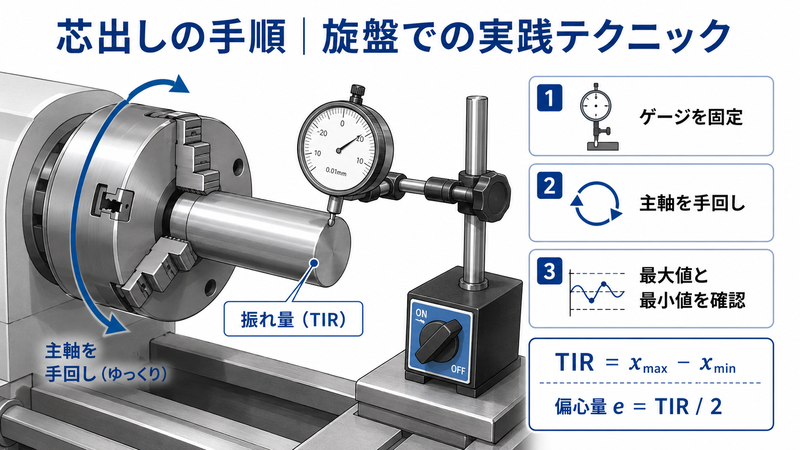

6. 芯出しの手順｜旋盤での実践テクニック

ダイヤルゲージの最も代表的な用途のひとつが、旋盤やフライス盤でのワークの芯出しです。

芯出しとは、チャックに掴んだワークの回転中心を主軸の回転軸と一致させる作業です。

芯ずれが残ったまま加工すると、真円度の劣化や偏肉（片減り）が生じ、後工程の組立に支障をきたします。

芯出しの原理

チャックにワークを取り付けた状態で主軸をゆっくり手回しし、ダイヤルゲージの読み値の変化（振れ量）を観察します。

1回転中の最大値と最小値の差が振れ量（TIR: Total Indicator Reading）です。

$\mathrm{TIR} = x_{\max} - x_{\min}$

振れ量が大きいほどワークの中心が主軸中心からずれていることを意味します。

このTIRは「全振れ」とも呼ばれ、ワークの回転精度を評価する最も基本的な指標です。

芯ずれ量（偏心量）は振れ量の半分に相当します。

$e = \dfrac{\mathrm{TIR}}{2} = \dfrac{x_{\max} - x_{\min}}{2}$

ここで $e$ は偏心量です。

たとえばダイヤルゲージの振れ量が0.06mmであれば、ワークの中心は主軸中心から0.03mmずれていることになります。

芯出しの実践手順

芯出し作業は、粗芯出しと仕上げ芯出しの2段階で進めるのが効率的です。

粗芯出しでは、チャックのジョーを軽く締めた状態でワークを手で軽く叩いて位置を調整し、振れ量が0.1mm以下になるまで追い込みます。

この段階ではダイヤルゲージを使わず目視で確認しても構いません。

仕上げ芯出しでは、ダイヤルゲージをマグネットスタンドに固定し、測定子をワークの外周面に直角に接触させます。

主軸を手で1回転させ、ダイヤルゲージの最大値と最小値を記録します。

最大値を示す位置を確認し、ダイヤルゲージの読みが最大になる位置の反対側（180°位置）でチャックのジョーをわずかに緩め、最大値側のジョーを軽く締め直します。

この操作を繰り返し、振れ量が許容値以下になるまで追い込みます。

芯出し許容値の目安

一般的な旋盤加工での芯出し許容値は、加工精度に応じて次のように設定されます。

加工精度	振れ量の許容値	用途例
粗加工	0.1mm以下	荒削り・端面加工
中仕上げ	0.03mm以下	一般的な外径加工
精密加工	0.01mm以下	嵌合部・シール面
超精密加工	0.005mm以下	軸受嵌合・精密ゲージ

芯出し精度が加工公差に直結する点を常に意識することが重要です。

要求される公差が厳しい場合は、芯出しの振れ量を公差の1/3〜1/5以下に設定するのがよい目安です。

$\mathrm{TIR}_{\text{許容}} \leq \dfrac{\text{加工公差}}{3} \sim \dfrac{\text{加工公差}}{5}$

たとえば加工公差が±0.02mm（公差幅0.04mm）の場合、芯出し振れ量は0.013mm〜0.008mm以下が望ましいという計算になります。

4爪チャックでの芯出し

4爪チャック（独立チャック）は、3爪チャック（スクロールチャック）とは異なり、各ジョーを個別に調整できます。

そのため、異形ワークや偏心加工が可能な反面、芯出しに手間がかかります。

4爪チャックの芯出しでは、対向するジョーをペアで操作するのがコツです。

具体的には、ダイヤルゲージの読みが最大になる角度位置を特定し、その角度のジョーとその対向ジョー（180°反対）のペアを調整します。

まず水平方向のペアで振れを追い込み、次に垂直方向のペアで追い込む、という2軸交互の調整を繰り返すと効率よく芯出しが完了します。

3爪チャックのように自動調心されないため、片側のジョーを締めたら反対側を緩めるという操作を忘れないよう注意が必要です。

端面の振れ測定

外周の芯出しだけでなく、端面の振れ（面振れ）を確認することも重要な工程です。

端面振れは、ワークの端面にダイヤルゲージの測定子を垂直に当て、主軸を1回転させたときの読み値の最大値と最小値の差で評価します。

端面振れが大きい場合、チャックのジョーとワークの端面の間にゴミや切粉が挟まっている可能性があります。

チャックを緩めてワークを取り外し、ジョーの接触面とワークの基準面を清掃してから再度取り付けると改善するケースが多くあります。

端面振れの許容値は一般に外周振れの2〜3倍程度に設定されますが、端面を基準面とする後工程がある場合はより厳しい管理が求められます。

7. 測定精度を左右する誤差要因と対策

ダイヤルゲージの測定結果に影響を与える誤差要因は、測定器自体の特性、環境条件、操作者の技量の3つに大別されます。

それぞれの要因と対策を理解しておくことで、測定の信頼性を向上させることができます。

温度変化による誤差

金属は温度変化によって膨張・収縮します。

線膨張係数 $\lambda$ 、温度差 $\Delta T$ 、測定長さ $L$ とすると、熱膨張による寸法変化は次の式で表されます。

$\Delta L = \lambda \times L \times \Delta T$

鋼の線膨張係数は約 $11.7 \times 10^{-6} \, \mathrm{/K}$ です。

たとえば100mmのワークが1℃変化すると、次のような寸法変化が生じます。

$\Delta L = 11.7 \times 10^{-6} \times 100 \times 1 = 0.00117 \, \mathrm{mm} \approx 1.2 \, \mu\mathrm{m}$

0.001mm精度の測定では1℃の温度差でも無視できない影響があります。

高精度測定では恒温室（20±1℃）で実施し、ワークとダイヤルゲージの温度を十分に馴染ませてから測定を開始します。

測定力のばらつき

スピンドルのスプリング圧は、スピンドルの伸縮量によって変化します。

ばね定数を $k$ 、スピンドルの変位を $x$ とすると、測定力 $F$ は次のように変化します。

$F = F_0 + k \times x$

ここで $F_0$ はスピンドルが自由状態のときの初期力です。

測定力が変わると、軟質材料のワークでは接触面の弾性変形量が変化し、測定値に影響を与えます。

特に薄板ワークやプラスチック部品を測定する場合は、測定力の影響を意識する必要があります。

スタンドの剛性不足

スタンドやマグネットベースの剛性が不足していると、測定中にダイヤルゲージ自体が微小に揺れ、読み値にばらつきが生じます。

特にユニバーサルアームを長く伸ばした状態では、アームのたわみや振動の影響が大きくなります。

対策として、マグネットベースは鉄製の定盤やテーブルにしっかり吸着させ、アームは必要最小限の長さに設定します。

周囲の振動が大きい環境では、防振ゴムを敷いた定盤上で測定を行うことも有効です。

ゼロ点のドリフト

長時間の測定作業ではゼロ点が徐々にずれてくることがあります。

原因は温度変化によるスタンドやワークの膨張、スプリングの疲労、振動によるクランプの緩みなどです。

定期的にマスターゲージや基準面でゼロ点を再確認し、ドリフトが許容値を超えていればリセットする運用を徹底します。

コサイン誤差（前述の補足）

測定軸の傾きによるコサイン誤差は、傾斜角が小さいほど影響も小さくなります。

しかし累積すると無視できないため、測定子はワーク面に対して可能な限り垂直に設置するのが原則です。

とくに平面度測定では、定盤上でダイヤルゲージの測定軸が定盤面と完全に垂直であることを確認してから測定を始めましょう。

ヒステリシス誤差

ダイヤルゲージの内部歯車にはわずかなバックラッシュ（歯車間のすき間）が存在します。

このバックラッシュにより、スピンドルが「押し込み方向」に動いているときと「戻り方向」に動いているときで、同じ位置でも読み値に差が生じることがあります。この差をヒステリシス誤差と呼びます。

ヘアスプリングがバックラッシュを一方向に押さえ付ける構造にはなっていますが、完全にゼロにはできません。

高精度測定では、スピンドルを常に同一方向に動かしながら読み取る「一方向測定」を心がけることで、ヒステリシス誤差の影響を最小化できます。

摩耗による経年劣化

長期間使用したダイヤルゲージは、歯車やスピンドルガイドの摩耗によって測定精度が低下します。

特に頻繁に使用されるストローク域（短針で0〜3mmあたり）の歯車は摩耗が進みやすく、その範囲だけ器差が大きくなるケースがあります。

校正時にストローク全域での器差を確認し、特定の範囲で許容値を超えていないかを点検することが重要です。

instant.engineer

8. ダイヤルゲージの校正と日常管理

ダイヤルゲージは精密機器であるため、定期的な校正と日常の取り扱いが測定精度を維持するうえで不可欠です。

校正の基本

ダイヤルゲージの校正は、JIS B 7503の規定に基づいて実施されます。

校正で確認する主な項目は、器差（真の変位に対する読み値のずれ）、繰り返し精度、測定力です。

器差の確認には、ブロックゲージやマイクロメーターヘッドなどの標準器を使用します。

標準器で既知の変位を与え、ダイヤルゲージの読み値との差を記録します。

器差が許容値を超えている場合は修理または交換が必要です。

JIS B 7503では、0.01mm目盛りのダイヤルゲージに対して、器差の許容値を測定範囲に応じて規定しています。

測定範囲1mmでは器差の許容値は±0.010mmです。

校正周期

校正周期は使用頻度と使用環境に依存しますが、一般的な目安は6か月〜1年です。

高頻度で使用する現場や、落下・衝撃のリスクがある環境では3か月ごとの校正が推奨されます。

校正管理で重要なのは、校正と校正の間で「異常があったかどうか」を判定できるようにしておくことです。

そのため、日常使用の中でマスターゲージによる簡易チェック（始業時点検）を行い、器差の傾向を日常的に把握しておくことが推奨されます。

始業時点検でマスターゲージとの差が通常の2倍以上に拡大している場合は、校正周期を待たずに正式校正を実施する判断基準とします。

日常の取り扱い注意点

使用後はスピンドルを自由状態にして保管する（スプリングのへたり防止）
落下や衝撃を避ける（歯車の歯欠けや軸のずれにつながる）
油脂や切粉がスピンドルに付着しないよう清掃する
保管時は専用ケースに入れ、湿度の低い場所で管理する
測定前にスピンドルを数回上下させてスムーズに動くことを確認する

これらの管理を怠ると、歯車機構のバックラッシュが増大したり、スピンドルの動きが渋くなったりして、測定値の信頼性が低下します。

トレーサビリティの確保

校正結果の信頼性を担保するには、校正に使用するブロックゲージが国家標準にトレーサブルであることが前提です。

トレーサビリティとは、校正に使用した標準器が上位の標準器で校正され、最終的に国家計量標準院の基準に遡れるという証明体系を指します。

ISO 9001やIATF 16949などの品質マネジメント規格では、測定器の校正にトレーサビリティの証明を求めています。

校正証明書には、使用した標準器の校正証明書番号、校正日、校正結果、判定（合格／不合格）を記録し、次回校正日とともに管理台帳で一元管理します。

測定器の管理体制をGR&R（ゲージR&R）の定期評価と連動させ、測定能力が劣化していないことを定量的に確認する仕組みが理想的です。

校正で器差が許容範囲内であっても、GR&Rの結果で繰り返し性や再現性が悪化している場合は、ダイヤルゲージの交換や修理を検討する判断材料になります。

まとめ

本記事では、ダイヤルゲージの基本的な仕組みから種類ごとの使い分け、目盛りの読み方、正しい使い方、旋盤での芯出し手順、そして測定精度に影響する誤差要因と校正管理までを解説しました。

ダイヤルゲージは「基準面との差」を高精度に読み取る比較測定器であり、振れ測定・平面度確認・芯出しなど製造現場の幅広い工程で活躍します。

正確な測定値を得るためのポイントは、適切なスタンドへの固定、プリロードを確保したゼロ合わせ、測定軸の垂直性の確保、そして温度管理の4つです。

これらを一つでも怠ると、0.01mm単位の測定精度は保証されません。

芯出し作業では、振れ量が加工公差の1/3〜1/5以下となることを目安に粗芯出しと仕上げ芯出しの2段階で追い込むのが効率的です。

定期校正と日常管理を組み合わせてダイヤルゲージの測定能力を維持し、信頼性の高い品質管理体制を構築していきましょう。

ダイヤルゲージはシンプルな構造ゆえに100年以上の歴史を持つ測定器ですが、デジタル化が進んだ現在でもその重要性は変わりません。

基本を正しく理解し、日常の管理を徹底することで、ダイヤルゲージは長期にわたって正確な測定を支え続けてくれるでしょう。
