「電流を一方向にだけ流す、とはどういうことなのか」
抵抗・コンデンサ・コイルの次に学ぶ半導体部品が、ダイオードです。
その働きを基礎から整理してくれるのが、本記事のテーマであるダイオードです。
ダイオードは電流を一方向にだけ流す部品で、交流を直流に変える整流をはじめ、保護や検波など幅広く使われています。

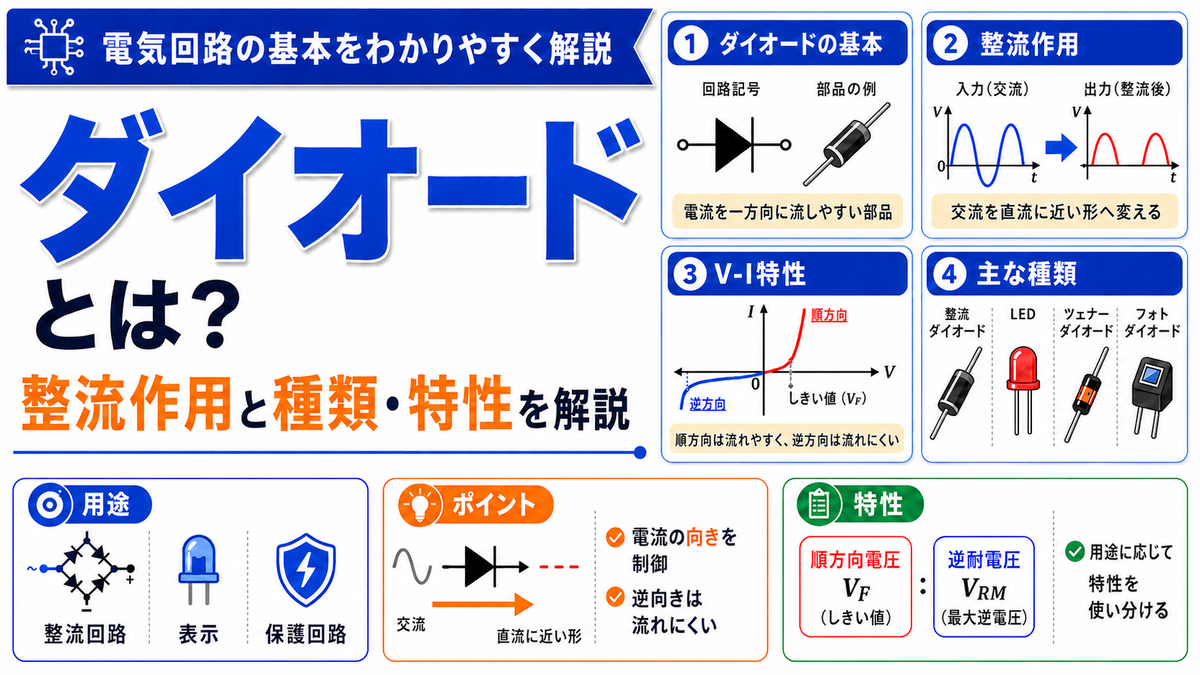

本記事では、ダイオードの整流作用と特性から、PN接合の仕組み、整流回路、種類、使うときの注意、用途までを、数式と図表で体系的に解説します。
1. ダイオードとは｜一方向に電流を流す部品
ダイオードとは、電流を一方向にだけ流し、逆方向には流さない半導体部品です。
電気の流れを一方通行にする「弁」のような働きをします。
1-1. ダイオードの役割
ダイオードの最も基本的な役割は、電流の向きを一方向に制限することです。
順方向には電流を通し、逆方向には電流を阻止します。
水道の逆止弁のように、一方向にだけ流れを許すイメージです。
この一方通行の性質が、ダイオードのあらゆる用途の土台になっています。
抵抗やコンデンサが電流の大きさに関わる部品なら、ダイオードは電流の向きを制御する部品です。
半導体部品の中でも、最も基本的で重要な存在です。
1-2. 整流作用
ダイオードの一方通行の性質を、整流作用と呼びます。
向きが入れ替わる交流に対して、一方向の成分だけを通します。
これにより、交流を直流に近い波形に変換できます。
この整流作用が、電源回路でダイオードが欠かせない理由です。
家庭の交流を機器が使う直流に変えるのは、まさにこの整流作用の働きです。
身近な電子機器の電源には、必ずダイオードが入っています。
1-3. 記号と極性
ダイオードには、アノード（陽極）とカソード（陰極）という2つの端子があります。
電流は、アノードからカソードへの向きにだけ流れます。
回路記号は三角形と棒で表され、三角形の向きが電流の流れる向きを示します。
部品の本体には、カソード側に帯（線）が印刷されているのが一般的です。
極性を逆につなぐと、電流が流れず回路が動きません。
ダイオードを使うときは、向きを正しく確認することが重要です。
2. ダイオードの特性
ダイオードは、抵抗とは違って電圧と電流が比例しません。
その特性を見ていきましょう。
2-1. 順方向と逆方向
アノードからカソードへ電流が流れる向きを順方向と呼びます。
逆に、カソードからアノードへ電圧をかける向きを逆方向と呼びます。
順方向では電流が流れ、逆方向ではほとんど流れません。
この非対称な性質が、ダイオードの最大の特徴です。
2-2. 順方向電圧降下
順方向に電流を流すには、ある程度の電圧が必要です。
この電圧を順方向電圧降下と呼びます。
シリコンダイオードでは、順方向電圧降下はおよそ0.7ボルトです。
0.7ボルトを超えると、急に電流が流れ始めます。
この電圧降下は、回路を設計するうえで無視できません。
複数のダイオードを通すと、そのぶん電圧が下がっていきます。
2-3. 電圧電流特性
ダイオードの電圧と電流の関係は、直線にならず曲線になります。
順方向電圧が小さいうちは電流がほとんど流れず、ある電圧を超えると急増します。
このため、ダイオードは抵抗のようにオームの法則をそのまま当てはめられません。
代表的な非オーム性（非線形）の素子です。
回路を解析するときは、この特性曲線や順方向電圧降下を使って考えます。
抵抗とは扱い方が異なる点を、押さえておく必要があります。
2-4. 材料による順方向電圧の違い
順方向電圧降下は、ダイオードの材料によって異なります。
代表的な値を表で整理します。
| 種類 | 順方向電圧の目安 | 特徴 |
|---|---|---|
| シリコン | 約0.7 V | もっとも一般的 |
| ショットキー | 約0.2〜0.4 V | 低損失・高速 |
| LED（赤） | 約1.8〜2.2 V | 発光する |
順方向電圧が小さいほど、ダイオードでの損失（発熱）が減ります。
効率を重視する回路では、ショットキーバリアダイオードが選ばれます。
3. PN接合の仕組み
ダイオードの一方通行の性質は、PN接合という構造から生まれます。
その仕組みを見ていきましょう。
3-1. 半導体とPN接合
ダイオードは、性質の異なる2種類の半導体を接合して作られます。
電子が多いN型半導体と、正孔（電子の抜け穴）が多いP型半導体です。
この2つを接合した境界を、PN接合と呼びます。
このPN接合こそが、ダイオードの一方通行を生み出す心臓部です。
3-2. 順方向のとき
P型側にプラス、N型側にマイナスの電圧をかけると、電流が流れます。
電子と正孔が境界に向かって移動し、接合部を越えて流れるためです。
これが順方向で、電流がスムーズに流れる状態です。
順方向電圧降下を超えると、この流れが本格的に始まります。
3-3. 逆方向のとき
逆に、P型側にマイナス、N型側にプラスの電圧をかけると、電流は流れません。
電子と正孔が境界から遠ざかり、電流を運ぶものがいなくなるためです。
これが逆方向で、電流が阻止される状態です。
PN接合のこの非対称な動きが、整流作用の正体です。
4. 整流回路
ダイオードの代表的な応用が、交流を直流に変える整流回路です。
半波整流と全波整流の2種類を見ていきましょう。
4-1. 半波整流
1個のダイオードで作る最も簡単な整流が、半波整流です。
交流のプラスの半分だけを通し、マイナスの半分をカットします。
構造は簡単ですが、半分しか使わないため効率がよくありません。
出力も大きく脈打つため、平滑が必要になります。
4-2. 全波整流
全波整流は、交流のマイナス側も折り返して活用する方式です。
4個のダイオードを組んだブリッジ整流回路が広く使われます。
交流の両方の半分を使うため、半波整流より効率がよくなります。
出力の脈打ちも細かくなり、平滑しやすくなります。
4-3. 平滑回路
整流しただけの出力は、まだ脈打っていて滑らかではありません。
そこで、コンデンサを使って波をならし、安定した直流に近づけます。
整流とこの平滑を組み合わせて、はじめて使える直流が得られます。
交流から直流を作る流れは、以下の関連記事もあわせてご覧ください。
4-4. ブリッジ整流の仕組み
全波整流で広く使われるのが、4個のダイオードを組んだブリッジ整流回路です。
交流のどちらの向きでも、負荷には常に同じ向きで電流が流れるように工夫されています。
交流がプラスのときは2個のダイオードを、マイナスのときは別の2個を電流が通ります。
その結果、入力の向きが変わっても、出力は一定の向きに保たれます。
中性点（中間タップ）のある変圧器が不要なため、構成がシンプルになります。
身近な電源アダプタの多くが、このブリッジ整流を採用しています。
5. ダイオードの種類
ダイオードには、用途に応じてさまざまな種類があります。
代表的なものを見ていきましょう。
5-1. 整流ダイオード
整流ダイオードは、その名のとおり電源の整流に使う基本的なダイオードです。
比較的大きな電流を扱え、電源回路で広く使われます。
順方向電圧降下や逆耐圧を確認して選びます。
もっとも一般的で、用途の中心となるダイオードです。
5-2. ツェナーダイオード
ツェナーダイオードは、逆方向に一定の電圧で電流を流す特殊なダイオードです。
逆方向にかける電圧がある値（ツェナー電圧）に達すると、電圧を一定に保ちます。
この性質を使って、電圧を一定にする定電圧回路に使われます。
基準電圧づくりや過電圧保護に欠かせない部品です。
5-3. ショットキーバリアダイオード
ショットキーバリアダイオードは、順方向電圧降下が小さく、高速に動作するダイオードです。
一般的なダイオードより電圧降下が小さいため、損失を抑えられます。
高周波回路や、効率を重視する電源回路で使われます。
スイッチング電源など、高速動作が必要な場面で活躍します。
5-4. 発光ダイオード（LED）
発光ダイオード（LED）は、電流を流すと光るダイオードです。
順方向に電流を流すと、その向きにだけ発光します。
消費電力が小さく長寿命なため、照明や表示に広く使われています。
ダイオードの一方通行の性質を、光として活用した部品です。
5-5. 種類と用途の比較
主なダイオードの種類を、用途とともに表で整理します。
| 種類 | 特徴 | 主な用途 |
|---|---|---|
| 整流ダイオード | 大電流・標準的 | 電源の整流 |
| ツェナーダイオード | 逆方向で定電圧 | 定電圧・保護 |
| ショットキー | 低損失・高速 | 高周波・電源 |
| LED | 発光する | 照明・表示 |
同じダイオードでも、種類によって得意な用途が大きく異なります。
順方向電圧・逆耐圧・速度・電流容量から、目的に合うものを選びます。
6. 使うときの注意点
ダイオードを使うときは、いくつかの上限値に注意が必要です。
これを超えると故障につながります。
6-1. 順方向電流と発熱
ダイオードには、流せる順方向電流の上限があります。
これを超えると、発熱でダイオードが破損します。
順方向電圧降下と電流の積が、ダイオードでの損失（発熱）になります。
大電流を扱うときは、放熱も考えて選定する必要があります。
6-2. 逆耐圧
逆方向にかけられる電圧にも上限があり、これを逆耐圧と呼びます。
逆耐圧を超える電圧をかけると、ダイオードが壊れて電流が流れてしまいます。
回路にかかる最大の逆電圧より、十分大きい逆耐圧のダイオードを選びます。
余裕を持った選定が、信頼性の確保につながります。
6-3. LEDの電流制限
LEDを使うときは、必ず電流を制限する抵抗を直列に入れます。
そのまま電源につなぐと、過大な電流で一瞬で焼損するためです。
必要な制限抵抗は、オームの法則から計算できます。
電源電圧からLEDの順方向電圧を引き、流したい電流で割って求めます。
例えば5V電源で順方向電圧2V・電流10mAなら、(5−2)÷0.01で300Ωとなります。
この計算ができれば、LED回路は安全に設計できます。
6-4. 逆回復時間に注意する
ダイオードは、順方向から逆方向に切り替わる瞬間、すぐには電流を止められません。
この遅れの時間を逆回復時間と呼びます。
低速なダイオードを高周波で使うと、この逆回復が間に合わず、損失や発熱が増えます。
高速なスイッチング回路では、逆回復時間の短いダイオードを選ぶ必要があります。
ショットキーバリアダイオードが高速回路で好まれるのは、この逆回復が非常に速いためです。
用途の周波数に合わせて、速度特性まで確認することが大切です。
7. ダイオードの用途
ダイオードは、電子回路のさまざまな場面で活躍します。
代表的な用途を見ていきましょう。
7-1. 整流・電源
最も代表的な用途が、電源回路での整流です。
交流を直流に変換し、機器が使える電気を作ります。
ほぼすべての電子機器の電源に、整流用ダイオードが使われています。
ダイオードなしでは、現代の電子機器は成り立ちません。
7-2. 保護用途
ダイオードは、回路を守る保護部品としても使われます。
電源を逆につないだときに電流を阻止する逆接続保護が代表例です。
また、コイルの逆起電力を逃がす還流ダイオードも重要な保護用途です。
一方通行の性質を使って、危険な電流や電圧から回路を守ります。
7-3. 検波・スイッチング
ダイオードは、信号から必要な成分を取り出す検波にも使われます。
ラジオが電波から音声信号を取り出すのも、ダイオードの検波です。
さらに、電流の流れを切り替えるスイッチングにも利用されます。
整流以外にも、ダイオードの用途は非常に幅広いものです。
7-4. ダイオードによる論理回路
ダイオードの一方通行の性質は、簡単な論理回路にも応用できます。
複数のダイオードを組み合わせると、ANDやORの動作を作れます。
例えば、複数の入力のうちどれか一つでもオンなら出力をオンにする、といった動作です。
これはダイオードロジックと呼ばれ、論理回路の最も原始的な形です。
現在の論理回路はトランジスタが主流ですが、その原理にはダイオードの考え方が生きています。
一方通行という単純な性質が、複雑な動作の土台にもなっているのです。
まとめ
本記事では、電流を一方向にだけ流す半導体部品である「ダイオード」について、整流作用と特性から、PN接合の仕組み、整流回路、種類、使うときの注意、用途までを体系的に解説しました。
ダイオードは、アノードからカソードへの順方向にだけ電流を流し、逆方向には流しません。
順方向電圧降下はシリコンでおよそ0.7ボルトで、電圧電流特性が曲線になる非線形素子です。
この一方通行の性質を使って、交流を直流に変える整流をはじめ、保護や検波など多彩な用途で使われます。
整流ダイオード・ツェナーダイオード・LEDなど、種類を知れば用途の幅が見えてきます。
順方向電圧降下と逆耐圧を押さえ、トランジスタなど次の半導体部品へと理解を広げていってください。
