DRBFMとは？FMEAとの違いとフォーマット解説

設計を変更したとき、「前と同じだから大丈夫」と思い込んでいませんか。

実はトヨタ自動車で発生した品質トラブルの多くは、既存設計の"わずかな変更"から生まれていました。

この教訓から誕生したのが、DRBFM（Design Review Based on Failure Mode）です。

DRBFMはFMEAと同じく故障モードを扱いますが、「変更点・変化点」に徹底フォーカスする点が決定的に異なります。

設計者と有識者が"心配点"を洗い出し、対策をディスカッションで練り上げるのがDRBFMの真髄です。

しかし現場では、帳票を埋めるだけの形骸化に陥るケースも少なくありません。

本記事では、DRBFMの基本からFMEAとの違い、フォーマット記入方法、実務で成果を出す進め方までを解説します。

1. DRBFMとは
2. GD3とDRBFMの関係
- GD3の3つの柱
- GD3の全体像とDRBFMの位置づけ
3. DRBFMとFMEAの違い
4. DRBFMの変更点と変化点
5. DRBFMフォーマットの構成と記入方法
6. DRBFMの進め方（5ステップ）
7. DRBFMの実践ポイントとよくある失敗
8. DRBFMの適用範囲と発展
まとめ

1. DRBFMとは

DRBFMとは、Design Review Based on Failure Mode（故障モードに基づくデザインレビュー）の略称です。

トヨタ自動車の技術者であった吉村達彦氏が2001年に体系化し、トヨタグループを中心に普及しました。

DRBFMの最大の特徴は、設計の変更点と使用環境の変化点に集中して品質リスクを洗い出す点にあります。

製品開発において、完全にゼロから設計するケースは稀です。
多くの場合、既存設計を流用しつつ一部を変更するアプローチが取られます。

このとき、変更しなかった部分は過去の実績で品質が保証されています。
一方で、変更した部分だけが未知のリスクを抱えています。

DRBFMはこの「変更した部分」に絞って、心配点を徹底的に議論するのです。

DRBFMが生まれた背景

DRBFMが誕生した背景には、トヨタで実際に起きた品質問題があります。

1990年代後半、トヨタでは設計変更に起因する市場クレームが相次ぎました。
従来のFMEAを実施していたにもかかわらず、問題を防げなかったのです。

原因を分析した結果、FMEAが「帳票を埋めるだけの作業」に形骸化していたことが判明しました。

網羅的に故障モードを列挙するあまり、本当にリスクが高い変更点への議論が薄くなっていたのです。

そこで吉村氏は「変更点に絞り込んで深く議論する」という発想に転換しました。
これがDRBFMの原点です。

吉村氏は2002年に「トヨタ式未然防止手法・GD3」を著し、DRBFMの理論的背景と実践方法を体系的にまとめています。

この書籍はDRBFMを学ぶうえでの基本文献として、現在も多くの技術者に読まれています。

DRBFMの正式名称と読み方

DRBFMの読み方は「ディーアールビーエフエム」です。

Design Review Based on Failure Modeの頭文字を取った略称であり、日本語では「故障モードに基づくデザインレビュー」と訳されます。

ただし実務では「ディーアールビーエフエム」とそのまま呼ぶのが一般的です。

名称に含まれる「Design Review」は単なる図面確認ではなく、「設計に関する技術的な議論」を意味します。
「Failure Mode」は故障の現れ方（割れ、摩耗、変形、腐食など）を指し、FMEAでも使われる概念です。

DRBFMが対象とする「変更」の範囲

DRBFMでいう「変更」は、図面上の寸法変更だけを指すわけではありません。

以下のようなものも広義の「変更」としてDRBFMの対象になります。

設計仕様の変更（材料、形状、寸法、公差、表面粗さなど）
製造工程の変更（加工方法、設備、治具、検査方法など）
サプライヤーの変更（同一図面でも製造元が変わればリスクが変わる）
ソフトウェアの変更（制御パラメータ、アルゴリズム、通信プロトコルなど）
使用条件の変更（仕向地、使用温度、運転パターンなど）

つまり、DRBFMは「製品に関わるあらゆる変更」を対象にできる汎用性の高い手法です。
ただし、すべての軽微な変更にDRBFMを適用するのは非効率です。

実務では「変更の重大度」を基準に、DRBFMを実施すべき変更を選別することが一般的です。
安全性や信頼性に影響する変更は必須、外観のみの軽微な変更は省略可能、といったルールを社内基準として定めておくとよいでしょう。

DRBFMの基本思想

DRBFMの根底にあるのは「変更しなければ問題は起きない」という思想です。

実績のある設計をそのまま使い続ければ、新たな不具合が発生するリスクは極めて低いといえます。
しかし市場の要求やコスト削減のために、設計変更を完全に回避することはできません。

だからこそ、「変更するなら、変更によって何が起きうるかを徹底的に考え抜く」というのがDRBFMのアプローチです。

変更は悪ではありません。
変更に伴うリスクを見落とすことが問題なのです。

instant.engineer

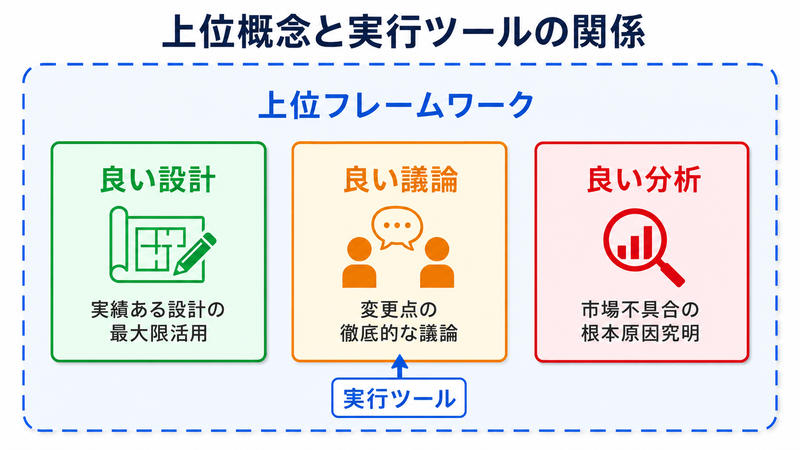

2. GD3とDRBFMの関係

DRBFMを理解するうえで欠かせないのが、GD3（ジーディーキューブ）という上位概念です。

GD3は吉村達彦氏が提唱した未然防止のマネジメント体系であり、3つの「Good」で構成されています。

GD3の3つの柱

GD3は以下の3要素からなります。

（1）Good Design（良い設計）

「変えない設計」を基本とする考え方です。

実績のある設計を極力流用し、変更点を最小化することで、未知のリスクを減らします。
どうしても変更が必要な場合のみ、最小限の変更にとどめるのが原則です。

例えば、コストダウンのために複数の部品を同時に変更するのではなく、1つずつ変更して影響を確認するというアプローチが推奨されます。

変更点が少なければ少ないほど、リスクの管理が容易になるからです。

（2）Good Discussion（良い議論）

変更点・変化点について、設計者だけでなく製造・品質・実験など多部門の有識者が集まって徹底的に議論します。

ここで使われるツールがDRBFMのワークシートです。
つまり、DRBFMはGD3の中の「Good Discussion」を実行するための具体的な手法という位置づけになります。

議論の質を高めるためには、設計者が事前にDRBFMワークシートに変更内容と心配点を記入し、レビュー参加者に配布しておくことが重要です。
レビューの場で初めて内容を見るのでは、深い議論はできません。

（3）Good Dissection（良い分解・検証）

図面上の議論だけでなく、実物を分解・観察して問題を可視化します。

試作品の断面を切断して内部構造を確認したり、実機で再現試験を行ったりすることで、机上では気づけないリスクを発見します。

特に「壊して学ぶ」という姿勢が重要です。
試作品を意図的に過酷な条件下で使用し、どのように壊れるかを観察することで、故障モードの理解が深まります。

この「壊して学ぶ」からGood Dissection（良い分解）という名前がつけられています。

GD3の全体像とDRBFMの位置づけ

GD3の全体像を整理すると、以下のようになります。

GD3の柱	目的	具体的な活動	タイミング
Good Design	変更点の最小化	既存設計の流用、変更範囲の限定	構想設計段階
Good Discussion	変更点のリスク議論	DRBFMワークシートによるレビュー	詳細設計〜試作段階
Good Dissection	実物での検証	試作品の分解・再現試験・可視化	試作〜量産準備段階

このように、DRBFMはGD3体系の中核をなす手法です。
GD3という大きな枠組みの中で、DRBFMは「議論のツール」として機能しています。

GD3の3つの柱は時系列的に進むものではなく、設計プロセス全体を通じて並行して実施されます。
Good Designで変更を最小化し、Good DiscussionのDRBFMで変更点のリスクを議論し、Good Dissectionで実物検証を行うという一連のサイクルが未然防止を実現するのです。

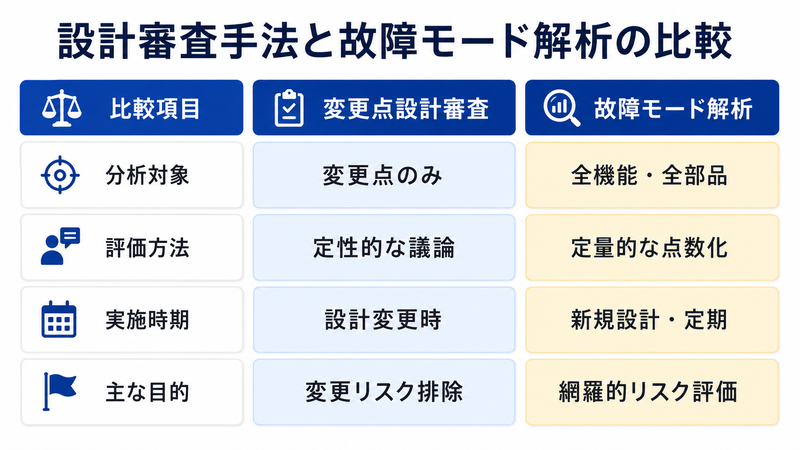

3. DRBFMとFMEAの違い

DRBFMとFMEA（Failure Mode and Effects Analysis）は、どちらも故障モードを扱う品質手法です。
しかし、そのアプローチには本質的な違いがあります。

対象範囲の違い

FMEAは製品やプロセスの全構成要素を対象に、起こりうる故障モードを網羅的に列挙します。

例えば、100個の部品で構成される製品のFMEAを行う場合、100個すべてについて故障モードを検討します。
その結果、数百行にも及ぶFMEA帳票が作成されることも珍しくありません。

一方、DRBFMは変更点・変化点のみにフォーカスします。
100個の部品のうち変更したのが3個であれば、その3個に集中して心配点を深掘りするのです。

変更していない97個の部品は過去の実績で品質が担保されているという前提に立ち、限られたリソースを変更箇所に集中させます。
この「選択と集中」のアプローチがDRBFMの強みです。

評価方法の違い

FMEAでは、各故障モードに対して3つの指標で定量評価を行います。

$\text{RPN} = S \times O \times D$

ここで各変数の意味は以下のとおりです。

$S$ （Severity）：影響の重大度（1〜10）
$O$ （Occurrence）：発生頻度（1〜10）
$D$ （Detection）：検出難易度（1〜10）

RPNの最大値は $10 \times 10 \times 10 = 1000$ であり、数値が大きいほどリスクが高いと判断します。

これに対してDRBFMでは、RPNのような定量スコアは使いません。

代わりに「なぜその変更で問題が起きるのか」「どのような条件で心配点が顕在化するのか」を質的な議論で深掘りします。

数字に頼るのではなく、技術者の知見と経験をぶつけ合うことで、本質的なリスクを見抜くのがDRBFMの哲学です。

DRBFMとFMEAの比較表

両手法の違いを一覧で整理します。

比較項目	FMEA	DRBFM
正式名称	Failure Mode and Effects Analysis	Design Review Based on Failure Mode
起源	1949年米軍（MIL-P-1629）	2001年トヨタ自動車（吉村達彦）
対象範囲	全構成要素（網羅的）	変更点・変化点のみ（集中的）
評価方法	RPN（定量スコア）	心配点の質的議論
参加者	設計チーム中心	多部門の有識者（設計・製造・品質・実験）
アウトプット	故障モード一覧＋RPN順位	変更点の心配点と対策一覧
帳票の列数	約10〜15列	約7〜10列
適用規格	IEC 60812, AIAG-VDA FMEA	トヨタ社内規格（公的規格なし）
形骸化リスク	帳票記入が目的化しやすい	議論の質に依存する

RPNの計算例と限界

FMEAにおけるRPN計算の具体例を示します。

例えば、ある部品の故障モード「クラック発生」について以下の評価を行ったとします。

$S = 8 \quad \text{（重大度：安全に関わる）}$

$O = 4 \quad \text{（発生頻度：まれに発生）}$

$D = 6 \quad \text{（検出難易度：目視検査では見逃しやすい）}$

このときのRPNは以下のようになります。

$\text{RPN} = 8 \times 4 \times 6 = 192$

一般的にRPNが100を超える場合は、優先的に対策を講じる必要があるとされています。

しかし、RPNによる評価には重大な限界があります。
以下の2つのケースを比較してみましょう。

ケースA：人命に関わる重大故障だが、極めてまれ

$\text{RPN}_{A} = S \times O \times D = 10 \times 1 \times 1 = 10$

ケースB：軽微な外観不良で、やや発生しやすく、やや検出しにくい

$\text{RPN}_{B} = S \times O \times D = 3 \times 5 \times 7 = 105$

RPNだけで判断すると、ケースBの方が優先度が高くなります。
しかし実際には、ケースAは人命に関わる重大故障であり、RPN=10であっても最優先で対策すべきです。

このように、RPNは3つの指標を単純に掛け算するため、重大度の高い故障モードが数値上は埋もれてしまう危険性があります。

DRBFMはこのような数値のトリックに左右されず、「変更によって何が心配か」を直接的に議論するため、RPNの欠点を補完する役割も果たします。

FMEA新手法APとDRBFMの共通点

2019年のAIAG-VDA統合版FMEAでは、RPNに代わる新しい評価方法としてAP（Action Priority）が導入されました。

APは $S$ 、 $O$ 、 $D$ の組み合わせに対してルックアップテーブルで High / Medium / Low の3段階を判定します。

例えば、先ほどのケースAの場合を考えます。

$S = 10,\; O = 1,\; D = 1 \quad ightarrow \quad ext{AP} = ext{High}$

$S$ が9〜10（安全・法規に関わる）の場合、 $O$ や $D$ の値に関わらずAPはHighと判定されます。
これにより、RPNでは埋もれていた重大故障モードが適切に優先されるようになりました。

一方、ケースBの場合は以下のようになります。

$S = 3,\; O = 5,\; D = 7 \quad ightarrow \quad ext{AP} = ext{Medium}$

APの考え方は、DRBFMの「数値スコアに頼らず本質を議論する」という思想と通じる部分があります。
RPNの限界を乗り越える点において、FMEAの世界もDRBFMの方向に近づいているといえるでしょう。

どちらを使うべきか

FMEAとDRBFMは排他的な関係ではありません。
むしろ、併用することで効果が最大化します。

新規設計の場合：FMEAで全体のリスクを洗い出し → 変更点にDRBFMを適用
既存設計の一部変更の場合：DRBFMを主軸に → 必要に応じてFMEAで補完
顧客要求がある場合：自動車業界ではAIAG-VDA FMEAが必須 → DRBFMを社内ツールとして追加

また、FMEAの結果をDRBFMの入力として活用する方法も効果的です。

例えば、過去のFMEAで高RPNだった故障モードに関連する部品を変更する場合、FMEAのデータを参照しながらDRBFMの心配点を洗い出すことで、過去の知見を活かした深い議論が可能になります。

instant.engineer

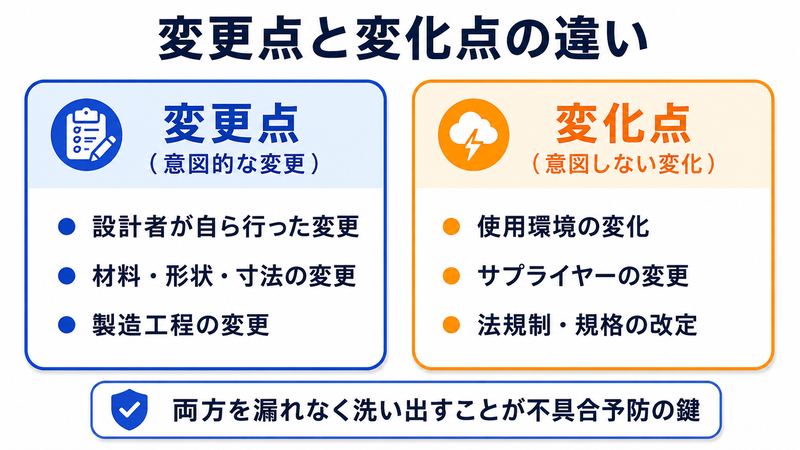

4. DRBFMの変更点と変化点

DRBFMの実務において最も重要なのが、変更点と変化点の区別です。

この2つを混同すると心配点の洗い出しが不十分になり、DRBFMの効果が半減してしまいます。

変更点とは

変更点とは、設計者が意図的に変えた設計仕様や構造のことです。

具体的には以下のようなものが該当します。

材料の変更（例：S45C → SUS304）
形状の変更（例：R5 → R3への面取り変更）
寸法の変更（例：板厚 $t = 3.0\,\text{mm}$ → $t = 2.5\,\text{mm}$ ）
加工方法の変更（例：切削加工 → プレス加工）
サプライヤーの変更（同一仕様でも製造元の変更は変更点として扱う）
表面処理の変更（例：亜鉛めっき → 無電解ニッケルめっき）

変更点は設計図面を新旧比較すれば特定できるため、抽出は比較的容易です。
3D CADの差分比較機能を使えば、寸法や形状の変更を自動的に検出することもできます。

変化点とは

変化点とは、設計者が意図していないにもかかわらず、使用環境や条件が変わったものを指します。

以下が典型的な変化点の例です。

使用温度範囲の変化（例：国内仕様から熱帯地域向けへ）
使用頻度の変化（例：1日8時間 → 24時間連続運転）
ユーザーの変化（例：熟練工 → 初心者オペレーター）
法規制の変更（例：新たな環境規制への対応）
組み合わせ相手の変化（例：接続する相手部品の仕様変更）
生産量の変化（例：月産100台 → 月産1,000台への増産）

変化点は図面に明示されないため、設計者だけでは見落としやすい項目です。
だからこそ、製造・品質・営業など多部門のメンバーがDRBFMに参加する意義があります。

特に営業部門や品質保証部門は、顧客の使用環境や市場のフィードバックを持っています。
「このお客様は従来品を想定外の高温環境で使っていた」といった情報が、変化点の発見に直結するのです。

変更点と変化点の整理方法

実務では、変更点と変化点を以下のように整理します。

区分	定義	抽出方法	見落としリスク
変更点	設計者が意図的に変えた項目	新旧図面の比較、3D CAD差分検出	低い（図面で確認可能）
変化点	使用条件や環境が変わった項目	多部門での議論・顧客ヒアリング	高い（図面に現れない）

特に変化点の抽出では、以下の観点で漏れなくチェックすることが重要です。

変化点チェックの5W1H

Who：誰が使うか（オペレーターのスキルレベル）
Where：どこで使うか（温度・湿度・粉塵環境）
When：いつ使うか（連続運転時間・使用頻度）
What：何と組み合わせるか（相手部品・システム構成）
Why：なぜ変更するのか（設計意図の確認）
How：どう作るか（製造工程・検査方法の変化）

変更点と変化点の組み合わせに注意

見落としやすいのが、変更点と変化点が同時に存在するケースです。

例えば、自動車部品の材料をS45CからSUS304に変更（変更点）すると同時に、仕向地が日本から東南アジアに変わる（変化点）場合を考えてみましょう。

材料変更だけを見れば、SUS304は耐食性に優れているため品質上は問題ないように思えます。
しかし、東南アジアの高温多湿環境では、SUS304でも応力腐食割れ（SCC）のリスクが高まる場合があります。

このように、変更点と変化点を個別に見ても心配点が出にくいが、組み合わせると新たなリスクが生まれるケースがあります。

DRBFMでは、この組み合わせ効果にも注意を払う必要があります。

実務における変更点・変化点の抽出例

ここで、実務における変更点・変化点の抽出例を示します。

ケース：ポンプのインペラ材質変更

ある化学プラント用ポンプのインペラ材料を、鋳鉄（FC250）からステンレス鋳鋼（SCS14A）に変更する案件を考えます。

変更点（設計者が意図的に変えた項目）

材料：FC250 → SCS14A
インペラ肉厚：従来 6.0 mm → 新 5.0 mm（ステンレスの高強度を活かして軽量化）
表面処理：鋳鉄用防錆塗装 → なし（ステンレスのため不要）

変化点（使用環境の変化）

搬送流体：従来の冷却水に加えて、微量の塩素系薬品を含む水も搬送する可能性あり
運転時間：従来は1日8時間 → 24時間連続運転に変更予定

心配点の例

肉厚低減による振動特性の変化（共振周波数が変わる可能性）
SCS14Aの塩素環境下での孔食リスク
鋳鉄とステンレスの熱膨張率の違いによる、ケーシングとの嵌合寸法の変化

肉厚変更に伴う質量変化は以下のように計算できます。

鋳鉄（FC250）の密度を $ho_{1} = 7.2 imes 10^{3}\, ext{kg/m}^{3}$ 、ステンレス鋳鋼（SCS14A）の密度を $ho_{2} = 7.9 imes 10^{3}\, ext{kg/m}^{3}$ とすると、体積が同一の場合の質量比は以下のとおりです。

$\dfrac{ ho_{2}}{ ho_{1}} = \dfrac{7.9}{7.2} pprox 1.097$

密度はステンレスの方が約 10% 大きいため、肉厚を減らしても期待ほど軽量化できない可能性があります。

肉厚比を考慮した質量比は以下のようになります。

$ext{質量比} = \dfrac{ ho_{2} imes t_{2}}{ ho_{1} imes t_{1}} = \dfrac{7.9 imes 5.0}{7.2 imes 6.0} = \dfrac{39.5}{43.2} pprox 0.914$

つまり、質量は約 8.6% の削減にとどまります。
このような定量的な検討結果も、DRBFMの議論を裏付けるデータとして活用できます。

5. DRBFMフォーマットの構成と記入方法

DRBFMの実務で使用するワークシート（帳票）の構成と、各列の記入方法を解説します。

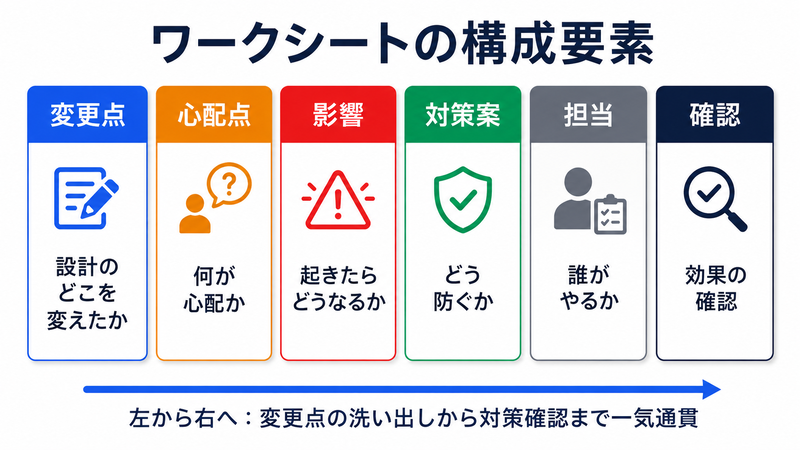

DRBFMワークシートの基本構成

DRBFMのワークシートは、大きく設計者記入欄とレビュー追記欄の2つに分かれます。

トヨタの標準的なフォーマットでは、設計者が事前に記入する欄と、デザインレビュー時に有識者が追記する欄が色分けされています。

列番号	項目名	記入者	内容
1	対象部品／プロセス名	設計者	変更対象の部品名・工程名
2	変更前の設計	設計者	従来設計の仕様・構造
3	変更後の設計	設計者	新設計の仕様・構造
4	変更の理由	設計者	なぜ変更するのか（設計意図）
5	心配点	設計者＋レビュー	変更により懸念される故障モード
6	心配点が起こるケース	設計者＋レビュー	どのような条件で心配点が顕在化するか
7	顧客への影響	設計者＋レビュー	心配点が現実化した場合のエンドユーザーへの影響
8	設計での対策	設計者	心配点を除去・低減するための設計的対応
9	推奨対応	レビュー	レビュー時に追加された対策・検証項目
10	対応結果	設計者	推奨対応を実施した結果とエビデンス

この10列の構成はあくまでも標準的な例です。
企業によっては列の追加や並び替えを行い、自社の開発プロセスに合わせてカスタマイズしています。

ヘッダー部の記入

DRBFMワークシートには、列に加えてヘッダー部（帳票上部）にも記入項目があります。

ヘッダー項目	記入内容
製品名・プロジェクト名	対象製品の名称とプロジェクトコード
設計者名	変更を担当する設計者の氏名
レビュー実施日	DRBFMレビューの実施予定日
レビュー参加者	参加者の氏名・部門・役割
変更の概要	今回の変更内容を1〜2行で要約

記入の具体例

ブレーキパッドのバックプレート材料を変更するケースを例に、DRBFMワークシートの記入例を示します。

項目	記入内容
対象部品	ブレーキパッドバックプレート
変更前	材料：SPCC（冷間圧延鋼板）、板厚 5.0 mm
変更後	材料：SAPH440（自動車構造用熱延鋼板）、板厚 4.5 mm
変更理由	軽量化要求（車両燃費改善のため質量 10% 低減）
心配点	板厚低減によるバックプレートの曲げ剛性低下
起こるケース	高負荷ブレーキング時にバックプレートが撓み、パッドの偏摩耗が発生
顧客への影響	ブレーキ鳴き、パッド寿命の短縮、最悪の場合はブレーキ性能低下
設計対策	バックプレートにリブ形状を追加し、曲げ剛性を従来比 120% 以上に確保
推奨対応	高温環境（200℃以上）での剛性低下も確認すべき → 熱間FEM解析を追加
対応結果	FEM解析の結果、200℃時の剛性は従来比 108% を確保。実機ベンチ試験で偏摩耗なしを確認

この例で注目すべきは、設計者が記入した「板厚低減による剛性低下」という心配点に対して、レビュー時に「高温環境での剛性低下」という別の観点が追加されている点です。

これこそがDRBFMの「議論の力」です。
設計者一人では気づけない視点が、多部門の有識者からの指摘によって浮かび上がります。

板厚変更時の剛性比の計算

上記の例で、板厚変更がどの程度の剛性低下を招くかを定量的に確認してみましょう。

平板の曲げ剛性は板厚の3乗に比例します。

$\text{曲げ剛性} \propto t^{3}$

板厚が $t_{1} = 5.0\,\text{mm}$ から $t_{2} = 4.5\,\text{mm}$ に変更された場合の剛性比は以下のようになります。

$\dfrac{t_{2}^{3}}{t_{1}^{3}} = \dfrac{4.5^{3}}{5.0^{3}} = \dfrac{91.125}{125.0} = 0.729$

つまり、板厚をわずか 0.5 mm（10%）薄くしただけで、曲げ剛性は約 27% も低下するのです。

$\text{剛性低下率} = 1 - 0.729 = 0.271 \approx 27.1\,\%$

この数値を見れば、リブ追加による補強が必要であることは明らかです。
DRBFMではこのように、変更の影響を定量的に把握したうえで議論を行います。

なお、矩形断面の断面二次モーメント $I$ は以下の式で求められます。

$I = \dfrac{bh^{3}}{12}$

ここで $b$ は幅、 $h$ は高さ（板厚方向）です。
板厚の3乗が剛性に直結するため、わずかな板厚変更でも剛性への影響は非常に大きくなります。

記入時のよくある間違い

DRBFMワークシートの記入でよく見られる間違いを紹介します。

（1）心配点が抽象的すぎる

「品質が悪くなる」「性能が下がる」といった漠然とした記述では議論が深まりません。

「板厚低減により応力が増加し、繰り返し荷重による疲労クラックが発生する」のように、具体的なメカニズムを記述することが重要です。

（2）変更理由が不明確

「顧客要求のため」だけでは不十分です。

「車両燃費規制（2025年度基準 $25.4\,\text{km/L}$ ）を達成するため、全部品で質量10%削減が必要」のように、背景を含めた記述が求められます。

（3）設計対策と推奨対応の区別があいまい

設計対策は設計者がレビュー前に考えた対策、推奨対応はレビュー時に有識者から出された追加対策です。
この区別を明確にしないと、レビューの付加価値が見えなくなります。

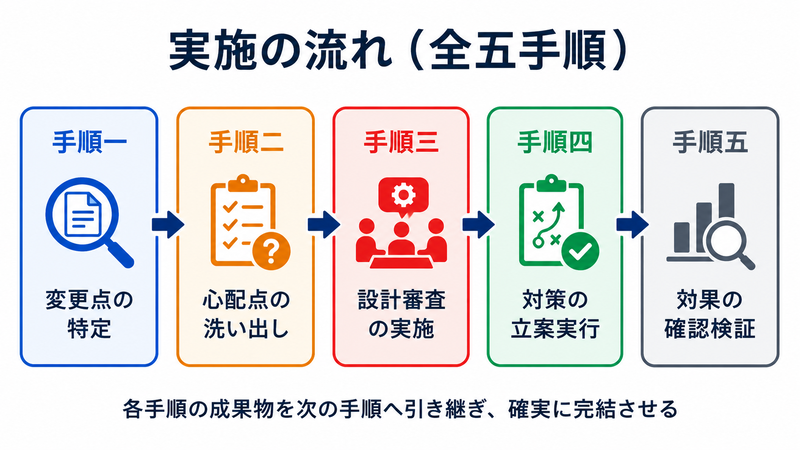

6. DRBFMの進め方（5ステップ）

DRBFMを実務で効果的に運用するための5つのステップを解説します。

Step 1：変更点・変化点の抽出

最初に行うのは、設計変更の内容を明確にすることです。

設計者は新旧図面を比較し、すべての変更点を洗い出します。
同時に、使用環境や顧客要求の変化（変化点）も整理します。

このステップで重要なのは、変更の意図を明確にすることです。

「なぜこの変更が必要なのか」を設計者自身が説明できなければ、後の議論が曖昧になります。

変更点の抽出には、以下のようなツールが活用できます。

3D CADの差分比較機能（形状・寸法の変更を自動検出）
BOM（部品表）の新旧比較（材料・スペックの変更を確認）
設計変更通知書（ECN：Engineering Change Notice）の確認

Step 2：心配点の洗い出し

抽出した変更点・変化点に対して、「何が心配か」を列挙します。

心配点とは、変更によって起こりうる不具合・故障モードのことです。
設計者がまず自分の知見で心配点を記入し、その後のレビューで有識者が追加します。

心配点の洗い出しでは、以下の4つの観点が有効です。

物理的な変化：強度、剛性、熱特性、耐食性、耐摩耗性

機能的な変化：精度、応答性、耐久性、密封性

製造上の変化：加工性、組立性、検査性、歩留まり

信頼性の変化：寿命、劣化モード、環境ストレス耐性

心配点は「多すぎて困る」ことはありません。
むしろ、心配点が少ないDRBFMは「検討が浅い」サインです。

Step 3：デザインレビューの実施

DRBFMの核心であるデザインレビューを実施します。

参加者は設計者だけでなく、以下のメンバーを含めることが推奨されます。

設計者：変更内容と設計意図を説明
製造技術者：製造工程への影響を評価
品質管理担当者：過去の不具合データから類似事例を提示
実験・評価担当者：検証方法の妥当性を判断
調達担当者：サプライヤー変更のリスクを評価

レビューでは、設計者が記入した心配点と対策を起点に、参加者全員で議論します。
「他に心配点はないか」「対策は十分か」「検証方法は妥当か」といった観点で深掘りを行います。

レビューの質を高めるためのポイントは以下の3つです。

（1）事前準備の徹底

レビュー開催の少なくとも3日前にはDRBFMワークシートを参加者に配布します。
参加者が事前に内容を確認し、自分の専門領域からの指摘事項を準備できるようにするためです。

（2）議論の記録

レビュー中に出た意見は、すべてDRBFMワークシートに記録します。
「推奨対応」の欄だけでなく、議論の経緯やなぜその結論に至ったかも記録しておくと、後から振り返る際に役立ちます。

（3）アクションアイテムの明確化

レビュー終了時に、「誰が・何を・いつまでに」実行するかを明確にします。
追加の解析や試験が必要な場合は、担当者と期限を決めてフォローアップの体制を整えます。

Step 4：対策の実行と検証

レビューで合意された対策と推奨対応を実行に移します。

対策の実行後は、必ずエビデンス（証拠データ）を残すことが重要です。
FEM解析の結果、試験データ、検査記録などを「対応結果」の欄に記入します。

検証の方法は心配点の種類によって異なります。

心配点の種類	検証方法の例
強度・剛性の低下	FEM解析、引張試験、曲げ試験
耐久性の変化	加速寿命試験、疲労試験
寸法精度の変化	三次元測定、工程能力調査（ $C_{pk}$ の確認）
耐食性の変化	塩水噴霧試験、複合サイクル試験
組立性の問題	試作組立、組立工数の比較

対策が当初の心配点を確実に解消しているかを検証し、不十分な場合は追加の試験や解析を実施します。

Step 5：知見の蓄積と水平展開

DRBFMで得られた知見は、組織の財産として蓄積する必要があります。

具体的には以下の活動を行います。

DRBFMワークシートをデータベース化して過去事例を検索可能にする
類似変更を行う別プロジェクトへ情報を水平展開する
設計基準書や設計チェックリストに反映する
新人設計者の教育資料として活用する

この蓄積がなければ、同じ変更で同じ問題を繰り返すことになります。
DRBFMは「一度やって終わり」ではなく、組織学習のサイクルとして回すことが重要です。

例えば「材料変更に伴う剛性低下」という心配点が過去に複数のプロジェクトで出ていれば、それを社内の設計基準書に「材料変更時は必ず剛性比を確認する」というルールとして組み込むことで、将来の設計者が同じ見落としをするリスクを減らせます。

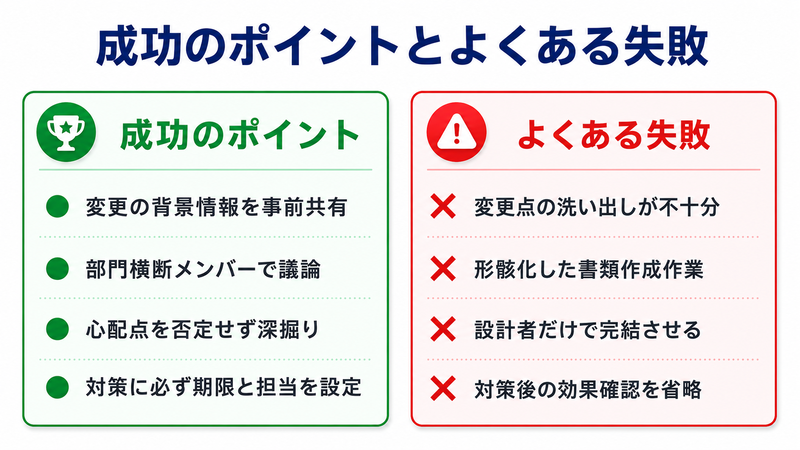

7. DRBFMの実践ポイントとよくある失敗

DRBFMを導入しても期待した効果が出ないケースがあります。
ここでは、実践で成果を出すためのポイントと、よくある失敗パターンを紹介します。

成功のためのポイント

（1）設計者が「心配点」を自分の言葉で書く

DRBFMで最も重要なのは、設計者自身が変更のリスクを深く考えることです。

「上司に言われたから書く」「過去のシートをコピペする」では本質的な議論は生まれません。
設計者が自分の頭で考えた心配点こそが、有意義なレビューの出発点になります。

（2）「変えていない部分」も変化点の影響を受ける

設計者は変更した部分だけに注目しがちですが、変更していない部分にも影響が波及する場合があります。

例えば、モーターの出力を上げた場合、モーター自体は新設計で問題なくても、それに接続されるギヤやシャフトに過大な負荷がかかる可能性があります。

モーターの出力が $P_{1} = 2.2\,\text{kW}$ から $P_{2} = 3.7\,\text{kW}$ に変更された場合、トルクの比率は以下のようになります。

$\dfrac{P_{2}}{P_{1}} = \dfrac{3.7}{2.2} \approx 1.68$

つまり、接続部品にかかるトルクが約 68% 増加するのです。
モーター自体の信頼性が確保されていても、接続部品が持つかどうかは別問題です。

このような変更の波及効果を見落とさないことが重要です。

（3）レビューは「問い詰める場」ではなく「知恵を出し合う場」

DRBFMのレビューが「設計者を責める場」になってしまうと、設計者は心配点を少なく書くようになります。

心配点が多いことは「リスクに対する感度が高い」ことの証拠であり、むしろ評価すべきです。
心理的安全性を確保したうえで、全員で知恵を出し合う文化が不可欠です。

（4）形骸化を防ぐ仕組みを作る

DRBFMが形骸化する最大の原因は、「帳票を出すこと」がゴールになってしまうことです。

これを防ぐために、以下の仕組みが有効です。

DRBFMの完了判定に「対応結果のエビデンス提出」を必須条件とする
過去のDRBFMで「推奨対応」がゼロだったものを定期的にレビューする
市場クレーム発生時に、そのクレームがDRBFMで検討されていたかを確認する

よくある失敗パターン

失敗パターン	原因	対策
帳票を埋めるだけ	DRBFMの目的が共有されていない	導入時にGD3の思想から教育する
変更点が抽出できない	新旧図面の比較が不十分	3Dモデルの差分比較ツールを活用
心配点が浅い	設計者の経験不足、過去事例の未活用	過去のDRBFMデータベースを参照
レビューが形骸化	参加者が受け身、有識者が不参加	適切なメンバー選定と事前資料配布
対策後のフォローなし	レビュー実施で完了と認識	対応結果の記入とクローズ判定を必須化
変化点を見落とす	設計者だけで検討している	営業・品保・製造の参加を義務化

特に多いのが「帳票を埋めるだけ」の形骸化です。

DRBFMがトヨタ外に広まった際、ワークシートの帳票だけが一人歩きし、その背景にあるGD3の思想が伝わらなかったことが原因とされています。

フォーマットはあくまでも議論のための「道具」です。
大切なのは帳票ではなく、そこで交わされる技術者同士の真剣な議論です。

instant.engineer

DRBFM導入のステップ

DRBFMを組織に新たに導入する場合、いきなり全プロジェクトに展開するのは避けるべきです。

以下の段階的な導入ステップを推奨します。

第1段階：パイロットプロジェクトの選定（1〜2ヶ月）

まずは1つのプロジェクトをパイロットとして選びます。

選定基準は「設計変更が明確で、かつ影響範囲が限定的なプロジェクト」です。
大規模な新規開発ではなく、既存製品の一部変更案件が適しています。

第2段階：教育とフォーマット整備（1ヶ月）

パイロットプロジェクトの関係者に対して、GD3の思想とDRBFMの目的・記入方法を教育します。

この段階で重要なのは、「帳票の記入方法」だけでなく「なぜDRBFMが必要か」という背景を伝えることです。
GD3の思想を理解せずにフォーマットだけ覚えても、形骸化の種を蒔くことになります。

第3段階：パイロット実施と振り返り（2〜3ヶ月）

パイロットプロジェクトでDRBFMを実施し、終了後に振り返りを行います。

「心配点の洗い出しは十分だったか」「レビューで有意義な議論ができたか」「対策の実効性は確認できたか」を評価し、プロセスやフォーマットを改善します。

第4段階：水平展開（3ヶ月〜）

パイロットの成果と改善点を踏まえて、他のプロジェクトに段階的に展開します。
パイロット経験者をファシリテーターとして各プロジェクトに配置することで、ノウハウの伝達がスムーズになります。

DRBFMの効果測定

DRBFMの効果を定量的に測定するには、以下の指標が有効です。

指標	測定方法	目標の例
設計変更起因の市場クレーム件数	市場クレームDB × 原因区分	前年比 50% 削減
試作段階での問題発見率	試作で発見 / 全問題件数	80% 以上
DRBFMレビューでの追加心配点数	レビュー追記分 / 全心配点数	30% 以上
DRBFM実施率	DRBFM実施件数 / 設計変更件数	100%

特に「DRBFMレビューでの追加心配点数」は、レビューが機能しているかどうかの重要な指標です。

追加心配点がゼロのレビューが続く場合、それは「完璧な事前準備」ではなく「議論が活性化していない」サインである可能性が高いです。

また、DRBFM導入前後で設計変更起因の不具合件数がどう変化したかを追跡することで、経営層への説明や投資対効果の算出にも活用できます。

ソフトウェア開発へのDRBFM応用

近年では、ソフトウェア開発の変更管理にDRBFMの考え方を応用するケースも増えています。

ソフトウェアの変更は、ハードウェアと異なり物理的な形状がありません。
しかし「変更点に着目して心配点を洗い出す」というDRBFMの基本思想は、コード変更のリスク分析にもそのまま適用できます。

例えば、制御ソフトウェアのパラメータ変更やアルゴリズム修正の際に、「変更前の動作」「変更後の動作」「変更により心配されるケース」を整理することで、テスト項目の漏れを防止できます。

特に組込みソフトウェアでは、ハードウェアとソフトウェアの相互作用があるため、変更の波及効果が見えにくい傾向があります。
DRBFMの枠組みを使って、ハード・ソフト両面から心配点を議論することで、システムレベルでの不具合を未然に防止できます。

8. DRBFMの適用範囲と発展

DRBFMはトヨタ自動車の設計部門で生まれましたが、現在ではさまざまな業界・工程に適用が拡大しています。

設計DRBFMと工程DRBFM

DRBFMには大きく2つの適用領域があります。

設計DRBFMは、製品設計の変更点に対して適用するものです。
部品の形状・材料・仕様の変更が対象となり、設計段階で実施します。

工程DRBFMは、製造工程の変更点に対して適用するものです。
設備の変更、加工条件の変更、作業手順の変更などが対象となります。

FMEAにD-FMEA（設計FMEA）とP-FMEA（工程FMEA）があるように、DRBFMにも設計と工程の2領域があるのです。

項目	設計DRBFM	工程DRBFM
対象	製品設計の変更	製造工程の変更
変更点の例	材料・形状・寸法・仕様	設備・治具・加工条件・作業手順
主な参加者	設計者・実験・品質	生産技術・製造・品質
実施タイミング	詳細設計〜試作段階	工程設計〜量産試作段階
心配点の例	強度低下、精度変化、耐久性変化	加工精度の変動、作業ミス、設備トラブル

工程DRBFMの具体例として、切削加工からプレス加工への工法変更を考えてみましょう。

切削加工では1個ずつ加工するため寸法精度が安定しますが、プレス加工では金型の摩耗によって徐々に寸法が変化する可能性があります。

プレス加工で $n$ 個生産した後の金型摩耗量を $\Delta d$ とすると、プレス品の寸法変動は累積的に増加します。

このような工程変更に伴う品質リスクを事前に洗い出すのが、工程DRBFMの役割です。

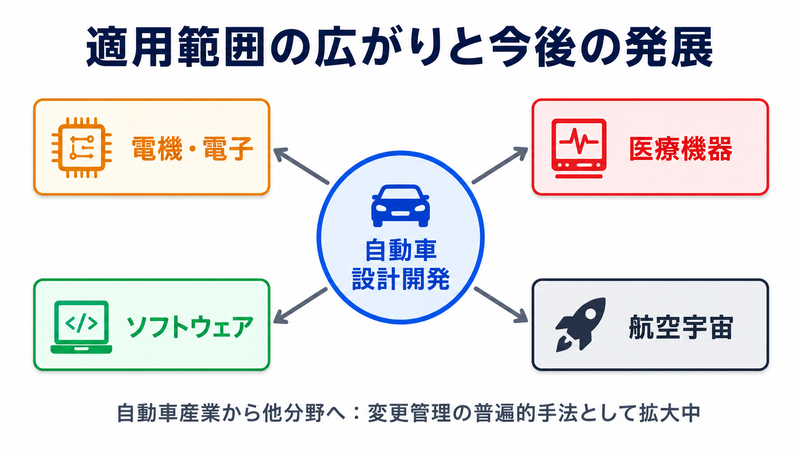

自動車業界以外への展開

DRBFMは元々トヨタの自動車開発向けに開発されましたが、その考え方は他業界にも適用できます。

現在では以下のような業界で活用されています。

電機・電子業界：基板設計やソフトウェア変更時の影響分析
医療機器業界：設計変更に伴う安全性リスクの評価
航空宇宙業界：部品仕様変更時の信頼性評価
食品・化学業界：原材料変更や製造条件変更の影響評価
半導体業界：プロセス変更時の歩留まり影響分析

業界を問わず、「既存品の一部を変更して新製品を開発する」というプロセスがある限り、DRBFMの考え方は有効です。

AIAG-VDA FMEAとの関係

2019年にAIAG（米国自動車産業アクションループ）とVDA（ドイツ自動車工業会）が統合版FMEAハンドブックを発行しました。

この統合版FMEAでは、従来のRPNに代わってAP（Action Priority）という新しい優先度評価方法が導入されています。

APは $S$ 、 $O$ 、 $D$ の組み合わせから High / Medium / Low の3段階で判定する方法です。

RPNの単純な積による評価の弱点（重大度の高い故障モードが埋もれる問題）を改善したものであり、DRBFMの「定量スコアに頼らない」という思想とも通じる部分があります。

DRBFMとAIAG-VDA FMEAは競合するものではなく、補完関係にあります。
顧客がAIAG-VDA FMEAの提出を求める場合はそれに対応しつつ、社内では変更点に特化したDRBFMを実施するという二刀流が現実的な運用です。

実際に、トヨタをはじめとする多くの自動車メーカーやTier1サプライヤーは、顧客向けにはAIAG-VDA FMEAを作成し、社内開発プロセスではDRBFMを並行して運用しています。

まとめ

本記事では、DRBFMの基本概念からFMEAとの違い、GD3との関係、フォーマットの記入方法、実践ポイントまでを解説しました。

DRBFMの本質は、「変更点・変化点に集中して、心配点を技術者の議論で深掘りする」ことにあります。

FMEAのように全故障モードを網羅するのではなく、リスクが高い変更箇所にリソースを集中する点が最大の強みです。

GD3（Good Design・Good Discussion・Good Dissection）という上位概念のもとで、DRBFMは「Good Discussion」を実現するための中核ツールとして位置づけられています。

ただし、帳票を埋めるだけの運用では形骸化してしまいます。
設計者が自分の頭で心配点を考え、多部門の有識者と真剣に議論する文化を築くことが、DRBFMで成果を出すための絶対条件です。

設計変更が避けられない以上、変更に潜むリスクと向き合う仕組みは不可欠です。
DRBFMを正しく実践すれば、品質トラブルの未然防止に大きな力を発揮するでしょう。

DRBFMのフォーマット記入や実務での活用は、関連するFMEAやAPQPの知識とあわせて学ぶことで、より理解が深まります。
