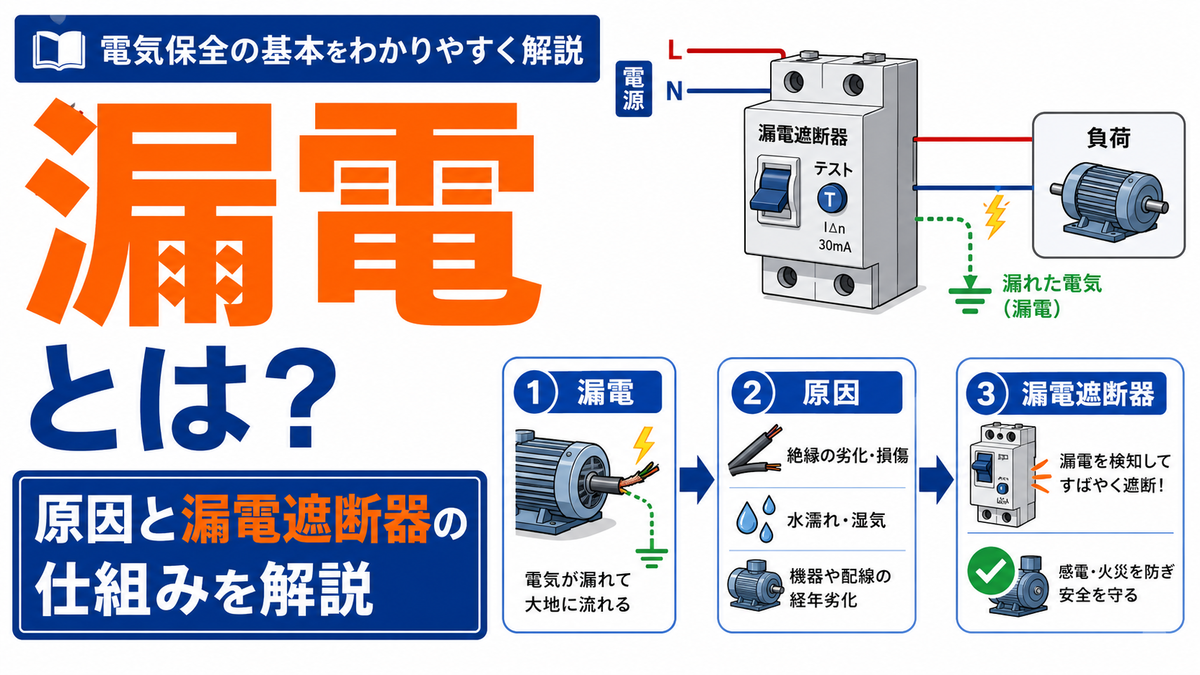

「漏電は危ないと聞くけれど、そもそも電気がどこから漏れているのか」
その正体と対策を整理してくれるのが、本記事のテーマである漏電です。
漏電は、本来流れるべきでない場所に電気が漏れ出す現象で、感電や火災といった重大な事故の原因になります。
これを防ぐ要となるのが、漏電を検知して回路を遮断する漏電遮断器です。
本記事では、漏電の原因と危険性から、漏電遮断器の仕組み、検出と測定の方法、接地との関係、対策までを、図表を交えて体系的に解説します。
1. 漏電とは｜電気が漏れ出す現象
漏電とは、電気が本来の通り道から外れて、漏れ出してしまう現象です。
絶縁の劣化などによって起こり、感電や火災の原因となります。
1-1. 漏電の定義
電気は、絶縁された電線の中だけを流れるのが正常な状態です。
ところが、絶縁が壊れると、電気が電線の外へ漏れ出すことがあります。
この、本来流れるべきでない場所へ電気が流れる現象が漏電です。
漏れた電気は、機器の外箱や、湿った壁などを通って流れます。
正常な回路では、行きと帰りの電流は等しくなります。
しかし漏電があると、漏れた分だけ帰りの電流が少なくなります。
この電流のアンバランスが、漏電が起きているサインです。
漏電遮断器は、このアンバランスを検知して動作します。
1-2. なぜ漏電が起こるのか
漏電の根本的な原因は、絶縁の劣化や破損です。
電線や機器の絶縁が健全なら、電気は漏れません。
しかし、絶縁物は経年や湿気、熱、傷などで少しずつ性能を失います。
絶縁が弱くなると、そこから電気が漏れ出すようになります。
つまり漏電は、絶縁という壁が破られた結果として起こります。
絶縁抵抗の低下は、漏電の前触れだといえます。
漏電を防ぐには、絶縁を健全に保つことが基本になります。
絶縁の管理と漏電対策は、表裏一体の関係にあります。
1-3. 漏電の怖さ
漏電の怖さは、目に見えないまま危険が進行することです。
わずかな漏電は、気づかないうちに起こっていることがあります。
そのまま放置すると、感電事故や漏電火災といった重大な結果を招きます。
人命や財産に関わる事故につながる、軽視できない現象です。
だからこそ、漏電を早期に検知し、防ぐ仕組みが重要になります。
漏電遮断器や接地、絶縁の管理は、すべて漏電対策のためのものです。
1-4. 漏電・地絡・短絡の違い
漏電と似た言葉に、地絡と短絡があります。これらは区別して理解する必要があります。
地絡は、電気が大地に流れてしまう現象で、漏電とほぼ同じ意味で使われます。
厳密には、漏電は意図しない場所への電気の漏れ全般を指し、地絡はそのうち大地への漏れを指します。
多くの場合、漏電は大地への漏れなので、地絡と重なります。
一方、短絡（ショート）は、電気が抵抗の小さい経路で行きと帰りがつながる現象です。
短絡では大電流が流れ、漏電とは現象も対策も異なります。
漏電・地絡は電気が外へ漏れること、短絡は内部で電流が近道すること、と整理できます。
それぞれに対応する保護装置も異なります。
2. 漏電の原因
漏電を防ぐには、その原因を知ることが第一歩です。
主な原因を見ていきましょう。
2-1. 絶縁の劣化
最も基本的な原因が、絶縁物の経年劣化です。
長年使ううちに、絶縁材料が硬くなったりひび割れたりして、性能を失います。
劣化が進むと絶縁抵抗が下がり、やがて漏電に至ります。
古い設備ほど、絶縁劣化による漏電のリスクが高まります。
定期的に絶縁抵抗を測定し、劣化の兆候を捉えることが予防になります。
絶縁抵抗の管理は、漏電を未然に防ぐ基本です。
2-2. 湿気と水濡れ
漏電の原因として非常に多いのが、湿気や水濡れです。
水は電気を通すため、絶縁物が濡れるとそこから電気が漏れます。
雨漏りや結露、水回りでの使用などが、漏電を引き起こします。
梅雨の時期や、浴室・屋外のコンセントは特に注意が必要です。
水濡れによる漏電は、感電の危険が特に高くなります。
濡れた手で電気機器に触れてはいけないのは、このためです。
2-3. 配線やコードの損傷
電線やコードの被覆が傷つくことも、漏電の原因です。
家具で踏んだり、ねずみがかじったりして被覆が破れることがあります。
被覆が破れて導体がむき出しになると、そこから電気が漏れます。
コードを束ねたり、無理に曲げたりすることも、損傷の原因になります。
傷ついたコードは、漏電だけでなくショートの危険もあります。
被覆の損傷を見つけたら、早めに交換することが大切です。
2-4. トラッキング現象
コンセント周りで起こるトラッキング現象も、漏電・出火の原因です。
プラグにほこりがたまり、そこに湿気が加わって絶縁が破壊される現象です。
ほこりと湿気が電気の通り道を作り、微小な放電が繰り返されます。
やがて絶縁物が炭化し、漏電や発火に至ります。
長期間差しっぱなしのプラグで起こりやすいのが特徴です。
定期的な清掃と、使わないプラグを抜くことが予防になります。
2-5. 漏電しやすい場所
漏電は、特定の場所で起こりやすい傾向があります。
まず、水を扱う場所です。台所、浴室、洗面所、屋外などは湿気が多く、漏電のリスクが高まります。
次に、古い配線や古い機器がある場所です。絶縁の劣化が進んでいるためです。
湿度の高い地下や、結露しやすい場所も注意が必要です。
また、屋外の機器やコンセントは、雨や湿気にさらされ漏電しやすくなります。
これらの場所では、漏電遮断器の設置が特に重要になります。
漏電しやすい場所を知っておくと、重点的に対策・点検できます。
リスクの高い場所から優先して、漏電対策を講じることが効果的です。
3. 漏電の危険
漏電がもたらす危険を、具体的に見ていきましょう。
大きく分けて3つの危険があります。
3-1. 感電
漏電の最も直接的な危険が、感電です。
漏電している機器に触れると、漏れた電気が人体を通って流れます。
人体に電流が流れると、しびれや痛み、筋肉のけいれんを引き起こします。
大きな電流が流れると、心臓が止まるなど、命に関わることもあります。
特に、濡れた状態では人体の抵抗が下がり、感電の危険が大きく高まります。
漏電による感電は、最も警戒すべき危険です。
3-2. 火災
漏電は、火災の原因にもなります。
漏れた電気が流れる経路で発熱し、周囲の可燃物に引火することがあります。
特にトラッキングのように、絶縁物が炭化して放電が続くと、出火に至ります。
漏電火災は、気づかないうちに進行する怖さがあります。
建物火災の原因の中でも、電気に起因するものは少なくありません。
漏電対策は、火災予防の観点からも重要です。
3-3. 機器の故障と電力の無駄
漏電は、機器の故障や電力の無駄にもつながります。
漏れた電気は、何の役にも立たずに流れ続けます。
その分の電力が無駄に消費され、電気代の増加につながることもあります。
また、漏電は機器の異常な動作や故障を引き起こすこともあります。
安全面だけでなく、経済面でも漏電は好ましくありません。
早期に発見して対処することが、あらゆる面で得策です。
4. 漏電遮断器の仕組み
漏電から人と設備を守る要が、漏電遮断器です。
その仕組みを詳しく見ていきましょう。
4-1. 漏電遮断器の役割
漏電遮断器は、漏電を検知して回路を素早く遮断する装置です。
漏電による感電や火災が起こる前に、電気を止めて事故を防ぎます。
配線用遮断器が過電流を防ぐのに対し、漏電遮断器は漏電を防ぎます。
多くの漏電遮断器は、過電流の保護機能も兼ね備えています。
水回りなど感電の危険が高い場所では、漏電遮断器の設置が特に重要です。
人の命を直接守る、重要な保護装置です。
4-2. 漏電の検出原理
漏電遮断器は、行きと帰りの電流の差を監視して漏電を検出します。
正常なら、行きの電流と帰りの電流は完全に等しくなります。
しかし漏電が起きると、漏れた分だけ帰りの電流が少なくなります。
この差を検出することで、漏電が起きていると判断します。
過電流の検出とは異なり、電流の大きさではなくアンバランスを見るのが特徴です。
たとえ正常な範囲の電流でも、漏れがあれば検知できます。
4-3. 零相変流器（ZCT）
行きと帰りの電流の差を検出するのが、零相変流器という部品です。
すべての電線をまとめてこの中に通し、電流のつり合いを監視します。
正常なら、まとめた電流の合計はゼロで、何も検出されません。
漏電があると合計がゼロでなくなり、その信号が遮断機構を動かします。
わずかな漏れ電流も検出できる、感度の高い仕組みです。
この零相変流器が、漏電遮断器の心臓部です。
4-4. 感度電流と動作時間
漏電遮断器が動作する漏れ電流の値を、定格感度電流と呼びます。
感電防止用では、一般に30mAの感度電流のものが使われます。
これは、人体に流れても致命的にならない範囲で、素早く遮断するための値です。
動作時間も短く定められ、危険が及ぶ前に電気を切ります。
火災防止が目的の場合は、より大きな感度電流のものが使われます。
用途に応じて、適切な感度の漏電遮断器を選びます。
4-5. 漏電遮断器の種類
漏電遮断器には、用途に応じた種類があります。
感電防止を重視した高感度形と、火災防止向けの中感度形などです。
また、動作の速さによる分類もあり、高速形や時延形があります。
瞬時に切る高速形は、感電防止に適しています。
設置する場所や守る対象によって、適した種類を選びます。
住宅では、過電流保護も兼ねた漏電遮断器が分電盤に使われます。
4-6. 配線用遮断器との違い
漏電遮断器と配線用遮断器は、守る対象が異なります。
配線用遮断器は過電流（使いすぎやショート）を、漏電遮断器は漏電を検知して遮断します。
多くの漏電遮断器は、過電流の保護機能も併せ持っています。
つまり、漏電遮断器は過電流と漏電の両方から回路を守れます。
分電盤では、全体を守る主幹に漏電遮断器を、各回路の分岐に配線用遮断器を使う構成が一般的です。
役割の異なる遮断器を組み合わせ、多重に保護します。
ブレーカー全般の種類や容量の選び方は、以下の関連記事もあわせてご覧ください。
5. 漏電の検出・測定
漏電を見つけ、その箇所を特定する方法を見ていきましょう。
いくつかの手段があります。
5-1. 漏電遮断器のトリップ
最もわかりやすい漏電のサインが、漏電遮断器が落ちることです。
漏電遮断器がトリップしたら、どこかで漏電が起きている可能性が高いといえます。
過電流で落ちたのか、漏電で落ちたのかは、表示などで区別できます。
漏電で落ちた場合は、原因を特定するまで安易に復帰させないことが大切です。
繰り返し落ちる場合は、明らかに異常があるサインです。
専門家による点検が必要になります。
5-2. 絶縁抵抗の測定
漏電の原因を探るには、絶縁抵抗の測定が有効です。
絶縁抵抗が低下している箇所が、漏電の発生源である可能性が高いといえます。
回路を分けて測定すれば、どの部分の絶縁が低下しているかを特定できます。
絶縁抵抗測定は、漏電箇所を切り分けるための基本的な手段です。
測定には電源を切る必要があるため、停止できる設備で行います。
絶縁の状態を数値で把握することが、原因究明の近道です。
5-3. 漏れ電流の測定
運転を止められない設備では、漏れ電流を直接測る方法を使います。
クランプ式の漏れ電流計で、電気を流したまま漏れ電流を測定します。
絶縁劣化による漏れ電流だけを取り出して測る方式もあり、より正確に漏電を把握できます。
設備を止めずに漏電の状態を監視できるのが利点です。
連続運転が求められる工場などで、有効な手段です。
停止測定と活線測定を、状況に応じて使い分けます。
5-4. 漏電箇所の特定
漏電を見つけたら、どこで漏れているかを特定します。
回路を1つずつ切り離しながら、漏電がなくなる箇所を探します。
分電盤の分岐回路を順に切り、漏電遮断器が落ちなくなる回路を見つけます。
その回路に、漏電の原因があると絞り込めます。
さらに機器を1つずつ外して、原因の機器を特定していきます。
地道な切り分けが、漏電箇所の特定につながります。
5-5. 漏電火災警報器
大きな建物では、漏電を音や表示で知らせる漏電火災警報器が設置されます。
漏れ電流を常に監視し、一定以上になると警報を発します。
漏電遮断器が回路を切るのに対し、警報器は漏電の発生を知らせるのが役割です。
大規模な建物では、設置が法令で義務づけられている場合があります。
警報によって、漏電火災を未然に防いだり、早期に対処したりできます。
遮断器と警報器を組み合わせ、多重に安全を確保します。
常時監視によって、見えない漏電の進行を捉えられるのが利点です。
重要な建物ほど、こうした監視の仕組みが手厚く備えられています。
6. 漏電と接地の関係
漏電対策には、接地が深く関わっています。
両者の関係を見ていきましょう。
6-1. 接地が漏電検出を助ける
接地があると、漏れた電気が大地を通って流れます。
この大地を通る電流が、漏電遮断器に検出される漏れ電流になります。
つまり接地は、漏電遮断器が漏電を検知するための経路を作っています。
接地と漏電遮断器は、組み合わせて初めて十分に機能します。
接地がしっかりしていれば、漏電時に確実に遮断器が働きます。
接地は、感電を防ぐと同時に、漏電検出も助けているのです。
6-2. 接地がないときの危険
接地がないと、漏電しても電気が大地へ流れにくくなります。
その結果、漏電遮断器が動作せず、漏電が見過ごされることがあります。
さらに、機器の外箱に漏れた電気がたまり、触れた人を通って初めて流れることになります。
このとき、人体を通る電流が漏電遮断器を動作させ、感電してから切れることになります。
接地があれば、人が触れる前に漏れ電流が流れて遮断器が働きます。
接地は、感電する前に漏電を検知させるための重要な備えなのです。
6-3. 接地抵抗と漏電遮断器の協調
漏電遮断器が確実に働くには、接地抵抗が十分小さいことが前提になります。
接地抵抗が大きすぎると、漏電しても十分な漏れ電流が流れません。
その結果、漏電遮断器が感度電流に達せず、動作しないことがあります。
接地抵抗の基準値は、漏電遮断器が確実に動作するように定められています。
つまり、接地と漏電遮断器は、それぞれの性能がかみ合って初めて機能します。
接地抵抗の管理は、漏電遮断器を有効に働かせるためにも欠かせません。
感度電流の小さい漏電遮断器なら、多少接地抵抗が大きくても動作しやすくなります。
接地と遮断器の性能を、組み合わせて考えることが重要です。
7. 漏電対策と対応
漏電への対策と、起きたときの対応を見ていきましょう。
予防と対処の両面が大切です。
7-1. 漏電したときの対応
漏電遮断器が落ちたら、まず落ち着いて原因を確認します。
すべての機器のスイッチを切り、1つずつ入れながら原因の機器を探します。
特定の機器を使うと落ちる場合は、その機器が漏電しています。
原因の機器は使用を止め、修理や交換を検討します。
原因がわからないときや、配線からの漏電が疑われるときは、専門家に依頼します。
無理に使い続けると、感電や火災の危険があります。
7-2. 漏電の予防
漏電を防ぐには、まず絶縁を健全に保つことが基本です。
定期的な絶縁抵抗の測定で、劣化を早期に発見します。
水回りでの使用に注意し、コードの損傷やプラグのほこりにも気を配ります。
トラッキング防止のため、使わないプラグは抜いておきます。
こうした日常の心がけが、漏電の予防につながります。
予防と早期発見が、漏電事故を防ぐ最善の方法です。
7-3. 漏電遮断器の点検
漏電遮断器が正しく動作するかは、定期的に確認します。
漏電遮断器には、動作を確認するテストボタンが付いています。
このボタンを押して、正しく遮断するかを確かめます。
テストで動作しない場合は、漏電遮断器自体が故障している可能性があります。
いざというときに働かなければ、漏電遮断器の意味がありません。
定期的なテストで、確実に機能する状態を保つことが重要です。
7-4. 日常でできる漏電チェック
漏電は、日常のちょっとした心がけでも予防・発見できます。
まず、コンセントやプラグにほこりがたまっていないかを確認します。
電源コードに傷や熱による変形がないか、定期的に目で見て点検します。
機器に触れたときに、ピリッとしびれを感じたら、漏電の疑いがあります。
水回りの機器は、必ずアース付きコンセントを使い、アースをつなぎます。
分電盤の漏電遮断器のテストボタンを、定期的に押して動作を確認します。
こうした簡単なチェックの積み重ねが、漏電事故の予防につながります。
異常を感じたら使用を止め、専門家に相談することが大切です。
まとめ
本記事では、電気が漏れ出す「漏電」について、その原因と危険性から、漏電遮断器の仕組み、検出と測定の方法、接地との関係、対策までを体系的に解説しました。
漏電は絶縁の劣化や水濡れなどで起こり、感電・火災・電力の無駄といった危険をもたらします。
漏電遮断器は、行きと帰りの電流の差を零相変流器で検出し、漏電を素早く遮断します。
感電防止用では30mAの感度電流が一般的で、接地と組み合わせることで確実に機能します。
漏電は、絶縁の管理・接地・漏電遮断器という多重の対策で防ぎます。
絶縁抵抗や接地とあわせて、電気設備の安全技術への理解を深めていってください。
