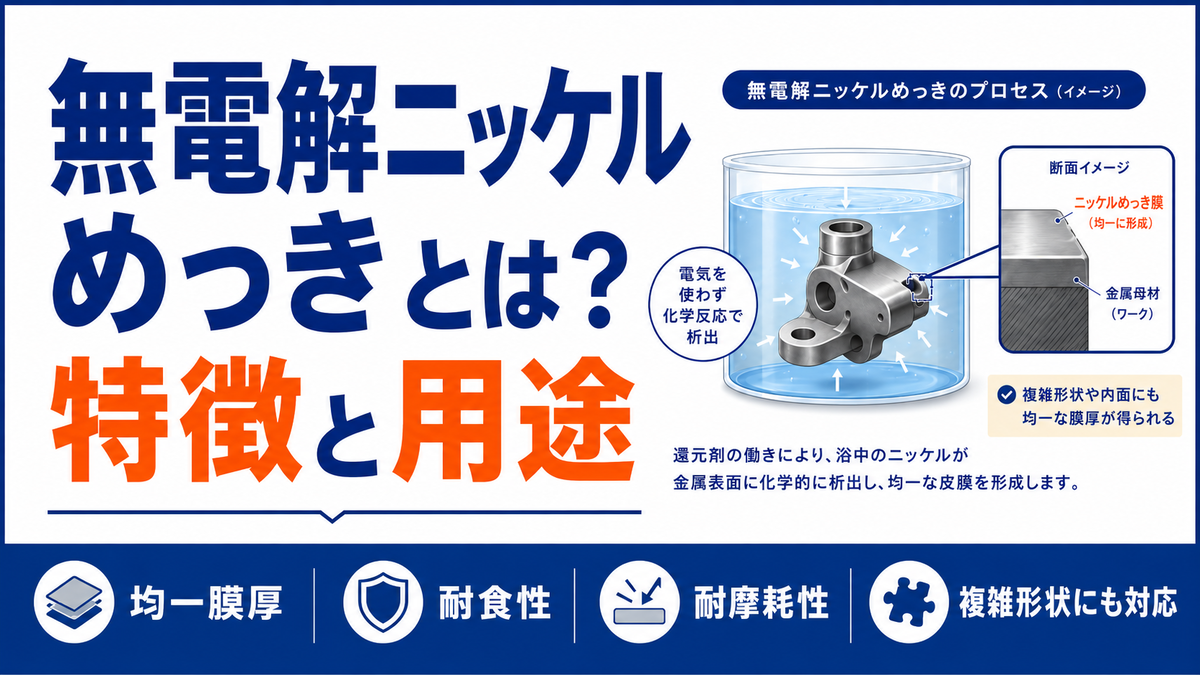

無電解ニッケルめっきとは？特徴と用途

深い穴の内面や複雑な形状でも、表面のどこでも同じ厚さでめっきできるのが無電解ニッケルめっき、通称カニゼンと呼ばれる処理です。

電気を使わず、化学反応だけでニッケルとリンの合金皮膜を析出させるのが最大の特徴です。

電流分布に左右されないため、電解めっきが苦手とする内面や複雑形状を均一に仕上げられます。

さらにリン含有率の選択と熱処理によって、硬さや耐食性、磁性まで作り分けられます。

本記事では、電解めっきとの違い、リンタイプ別の特性、熱処理による硬化、用途まで具体的に解説します。

1. 無電解ニッケルめっきとは何か

電気を使わない化学還元のめっき

無電解ニッケルめっきとは、外部電源を使わず、化学的な還元反応で皮膜を析出させる処理です。

めっき液の中で還元剤が電子を放出し、その電子でニッケルイオンが金属に還元されます。

析出したニッケル自体が反応を促す触媒として働くため、皮膜は自律的に成長を続けます。

電流を流さないので、形状による電流の偏りが生じず、膜厚が均一になります。

この自己触媒反応こそが、無電解めっきの均一性を生む仕組みです。

析出するのはニッケルとリンの合金

析出する皮膜は純ニッケルではなく、リンを含むニッケル・リン合金です。

めっき液の還元剤に次亜リン酸ナトリウムが使われ、これがリンの供給源を兼ねます。

このほか、ニッケル源の硫酸ニッケル、pH緩衝剤、金属を溶かしたまま保つ錯化剤、暴走を防ぐ安定剤が液を構成します。

錯化剤がニッケルイオンを包んで急な析出を抑え、皮膜を平滑に保つ役割を果たします。

皮膜中のリン量で硬さや耐食性、磁性が大きく変わり、図面ではNi-Pと記してリン量と膜厚を指定します。

析出反応のしくみ

めっき液の中では、還元剤の次亜リン酸が酸化される際に電子を放出します。

その電子を受け取って、ニッケルイオンが金属ニッケルへと還元されます。

同時に、反応の副産物としてリンが皮膜に取り込まれ、ニッケル・リン合金になります。

反応は液温やpHに敏感で、酸性浴では一般に90℃前後の高温、pH4.5〜5.0前後で安定して進みます。

析出速度は中リンタイプでおおむね毎時10〜25μm程度で、後述するように電解めっきより遅くなります。

液温が10℃下がると析出速度はおよそ半分まで落ちるとされ、温度管理が生産性を直接左右します。

温度やpHの管理が乱れると、析出が止まったり皮膜が荒れたりするため、連続的な液分析が欠かせません。

酸性浴とアルカリ浴

無電解ニッケルめっきの液には、酸性浴とアルカリ浴があります。

酸性浴はpH4.5〜5.0、85〜92℃で運用し、析出が安定しやすいため鉄鋼やアルミに広く使われます。

アルカリ浴はpH8〜10で、30〜70℃と比較的低温で処理でき、樹脂やプラスチック上のめっきに用いられます。

低温で処理できる分、熱に弱い母材を傷めにくいという利点があります。

同じ次亜リン酸を還元剤に使っても、pHと温度の違いで析出するリン量や皮膜の性質が変わります。

「カニゼン」という呼び名

現場では、無電解ニッケルめっきがカニゼンと呼ばれることがあります。

これは、この処理を工業化した企業の商標に由来する呼称です。

カニゼンと無電解ニッケルめっきは、ほぼ同じ意味で使われています。

図面や仕様書では、無電解ニッケルめっきと記載されるのが一般的です。

2. 電解ニッケルめっきとの違い

無電解めっきの特徴は、電解ニッケルめっきと比べると明確になります。

最大の違いは、電気を使うか化学反応を使うかという点にあります。

項目	電解ニッケルめっき	無電解ニッケルめっき
析出原理	外部電源による電気分解	還元剤による化学反応
膜厚の均一性	電流分布で偏る	形状によらず均一
エッジ・内面	角は厚く内面は付きにくい	角も内面も均一
組成	ほぼ純ニッケル	ニッケル・リン合金
速度・コスト	速く安い	遅く高め

エッジ効果がないから均一になる

電解めっきでは、角やエッジに電流が集中し、その部分だけ皮膜が厚くなります。

複雑形状では角と奥まった面で膜厚が数倍も違うことがあり、これがエッジ効果による偏りです。

無電解めっきは電流を使わないため、このエッジ効果がほとんど生じません。

深い穴の内面やねじ山の谷まで、表面のどこでも指定値の±10%程度のばらつきで析出します。

この均一性が、精密部品や複雑形状部品で無電解が選ばれる最大の理由です。

速度とコストは電解に劣る

無電解めっきは析出速度が毎時10〜25μm程度と比較的遅く、厚膜では処理時間も長くなります。

膜厚は、防錆や装飾なら3〜5μm、一般的な機能用途で5〜15μm、耐摩耗や耐食重視で20〜50μmが目安です。

また、めっき液の成分が消耗するため、濃度やpHの管理と補給に手間がかかり、コストは電解より高くなりがちです。

装飾や量産の防錆は電解、均一性や耐食性が要る部品は無電解、と使い分けます。

要求性能とコストのバランスで、どちらを選ぶかを判断します。

3. 無電解ニッケルめっきの特徴

緻密でピンホールが少なく耐食性が高い

無電解ニッケルめっきの皮膜は緻密で、ピンホールと呼ばれる微細な孔が少なくなります。

皮膜の密度は析出した状態でおよそ7.9g/cm³で、純ニッケルに近い詰まった組織を持ちます。

とくにリン量が11%を超える高リンタイプは、結晶粒界を持たない非晶質に近い構造になります。

粒界がないと腐食の起点や拡散の通り道が減り、いっそう緻密で耐食性に優れた皮膜になります。

その結果、点状に進む局部腐食を抑える効果も期待でき、仕組みはピッティング腐食で確認できます。

寸法精度が高く後加工を減らせる

膜厚が均一なため、めっき前の寸法に膜厚を足すだけで仕上がり寸法を予測できます。

膜厚のばらつきは形状にもよりますが、おおむね指定値の±10%以内に収まるのが目安です。

電解めっきのように場所で厚みが変わらないので、見込み計算が単純になり、後加工を減らせます。

はめあい公差の厳しいシャフトやピストンでは、研磨を省けることがコストと精度の両面で効いてきます。

下地を整える研磨は、化学研磨と電解研磨が参考になります。

はんだ付け性と密着性

無電解ニッケルめっきは、はんだ付け性に優れ、電子部品の下地めっきにも広く使われます。

プリント基板のパッドでは、無電解ニッケルの上に薄い金を置くENIGという表面処理が代表例です。

ニッケルが銅の拡散を防ぐ壁になり、最表面の金がはんだ濡れ性と接点の信頼性を保ちます。

適切な前処理を行えば母材との密着性も良好ですが、前処理が不十分だと密着不良や膨れの原因になります。

めっきの密着のメカニズムは、めっき剥がれの原因と対策でも解説しています。

関連記事

instant.engineer

4. リン含有率による種類の違い

無電解ニッケルめっきは、皮膜に含まれるリンの量で性質が大きく変わります。

一般に、低リン、中リン、高リンの3種類に分類されます。

種類	リン量	析出時の硬さ	特徴	向く用途
低リン	1〜4%	Hv700前後	硬く耐摩耗・耐アルカリに優れる	耐摩耗部品、アルカリ環境
中リン	5〜10%	Hv500〜600	各性能のバランスが良い	一般の機械・電子部品
高リン	11〜13%	Hv500前後	耐食性が非常に高く非磁性	腐食環境、磁気を嫌う部品

低リンは硬く、高リンは耐食

低リンタイプは析出時からHv700前後と硬く、耐摩耗性に優れ、強アルカリにも比較的強い性質を持ちます。

ただし酸に対する耐食性は中リンや高リンに比べて劣り、腐食環境には不向きです。

高リンタイプは析出時の硬さこそHv500前後ですが、非晶質構造のおかげで酸への耐食性が際立って高くなります。

膜厚25μm程度の高リン皮膜なら、塩水噴霧試験で1000時間を超えてさびが出ない例もあります。

耐摩耗や耐アルカリ最優先なら低リン、酸環境での耐食最優先なら高リン、と性能から逆算して選びます。

中リンはバランス型の標準

中リンタイプは、皮膜中のリン量がおおむね6〜9%で、最も流通量の多い標準的な仕様です。

析出時の硬さはHv500〜600程度で、耐食性、硬さ、加工性、はんだ付け性のバランスが良好です。

用途を選ばず幅広い部品に使えるため、図面で単に無電解ニッケルと書けば中リンを指すことが多くなります。

特に偏った要求がなければ、まず中リンを選び、要求が尖ったときに低リンや高リンへ振るのが定石です。

使用環境と要求性能を業者に伝えると、リン量と膜厚を組み合わせた適切なタイプを提案してもらえます。

磁性の有無で選ぶこともある

リン量は皮膜の磁性にも影響し、結晶質に近い低リンはニッケルらしい強磁性を帯びやすくなります。

一方、リン量がおおむね8%を超える高リンタイプは非晶質となり、ほとんど磁性を持たない非磁性になります。

磁気センサの近くや磁気回路に組み込む部品では、磁界を乱さない非磁性の高リンが選ばれます。

逆に磁気を利用する部品では低リンが向くなど、磁気特性が問題になる用途ではリンタイプの選定が重要になります。

5. 熱処理による硬化

析出硬化で硬さが大きく上がる

無電解ニッケルめっきは、析出したままでもHv500前後と硬く、熱処理でさらに大きく硬さを高められます。

加熱すると、皮膜中のニッケルとリンが結びついたリン化ニッケルが微細に析出します。

この硬い化合物が分散する析出硬化により、皮膜の硬さが飛躍的に向上します。

析出したままの状態とは別物といえるほど硬い表面になり、耐摩耗用途で無電解ニッケルを使う決め手になります。

到達する硬さは熱処理の温度と時間で変わるため、母材の耐熱性と合わせて条件を選びます。

400℃前後でHv900〜1000に

熱処理は、一般に400℃前後で1〜2時間程度行い、皮膜中にリン化ニッケル（Ni3P）を析出させます。

この硬い金属間化合物が分散することで、硬さはHv900〜1000程度まで高まります。

同時に組織が緻密化し、皮膜の密度は約7.9から7.8g/cm³へわずかに収縮します。

得られる硬さは焼入れ鋼を上回り、後述する硬質クロムめっきに匹敵しますが、膜厚は均一なまま保たれます。

均一な膜厚を保ったまま高い硬さが得られる点が大きな利点で、原理は金属熱処理の基礎も参考になります。

水素脆性と母材変形に注意する

めっきの酸洗いや析出時には、原子状の水素が母材の鋼に入り込むことがあります。

とくに引張強さが1000MPaを超える高張力鋼やばねでは、この水素が遅れ破壊の原因になります。

対策として、めっき後できるだけ早く150〜200℃で数時間加熱し、水素を追い出すベーキングを行います。

遅れ破壊の詳しい仕組みは、水素脆化で解説しています。

また、熱処理の温度が高すぎると母材の変形や皮膜の膨れを招くため、材質と形状に合わせて温度と時間を慎重に選びます。

6. 無電解ニッケルめっきの用途

無電解ニッケルめっきは、均一性と耐食性を生かして幅広く使われます。

精密機械から電子部品、化学設備まで適用範囲は非常に広い処理です。

分野	用途例	期待する効果
精密機械・金型	金型、シャフト、摺動部品	均一な膜厚と耐摩耗性
自動車・産業機械	バルブ、ポンプ部品、油圧部品	耐食性と耐摩耗性
電子・電気部品	コネクタ、端子、ヒートシンク	はんだ付け性と耐食性
化学・食品設備	反応容器、配管部品	高い耐食性

ねじや内面など均一被覆が要る部品

ねじやはめあい部品は、電解めっきが苦手とする形状の代表です。

電解めっきは奥まった面ほど電流が届かず、付き回りが悪いためねじ山の谷には皮膜が付きにくくなります。

無電解なら電流に頼らないので、ねじ山の隅々まで均一に被覆でき、はめあいや寸法精度を保てます。

内径に対して深さが何倍もある深穴や、細い配管の内面でも、外面とほぼ同じ厚さで防食できます。

均一被覆が品質を決める部品ほど、無電解の価値が際立ちます。

複合めっきで機能を付加する

無電解ニッケルめっきは、めっき液に微粒子を混ぜて皮膜に取り込む複合めっきの母体としても使われます。

フッ素樹脂を分散させたNi-P-PTFE皮膜は摩擦係数が小さく、油を使いにくい食品機械や搬送部品に向きます。

これにより、潤滑油を使えない部位でも摩擦低減や焼き付き防止が図れます。

炭化ケイ素やダイヤモンドの硬い粒子を分散させ、耐摩耗性をさらに高めた複合皮膜もあります。

均一な皮膜の上に潤滑や耐摩耗といった機能を重ねられる点が、応用範囲を広げています。

黒色仕上げと光学部品

無電解ニッケルめっきには、皮膜を後処理で酸化させ、表面を黒く発色させる仕上げもあります。

微細な凹凸が光を吸収するため、可視光の反射率を数%以下まで下げられます。

光の反射を嫌うカメラの鏡筒やレンズ周り、人工衛星の放熱部品などに使われます。

黒色でも下地は同じNi-P皮膜のため、均一性や耐食性といった基本特性は保たれます。

反射防止と耐食性を一度に満たしたい光学・宇宙分野で選ばれる仕上げです。

自動車・電子部品での実例

自動車では、燃料系やブレーキ系の部品など、耐食と耐摩耗が要る部位に使われます。

均一な膜厚が、複雑な形状の部品でも安定した性能を生みます。

電子分野では、コネクタや端子、ヒートシンクの下地めっきに用いられます。

はんだ付け性と耐食性を両立でき、接点の信頼性を高めます。

軽いアルミ部品に施せば、軽量化と表面の耐久性を両立できます。

熱処理した無電解ニッケルと硬質クロムの比較

熱処理した無電解ニッケルめっきは、耐摩耗皮膜として硬質クロムめっきと比較されます。

どちらも高い硬さを持ちますが、得意とする形状や耐食性が異なります。

項目	無電解ニッケル（熱処理後）	硬質クロムめっき
硬さの目安	Hv900〜1000	Hv700〜1000
膜厚の均一性	形状によらず均一	角は厚く内面は薄い
複雑形状・内面	得意	不得意
耐食性	高い（特に高リン）	マイクロクラックで限界あり

複雑な形状で硬さと耐食性が要るなら、無電解ニッケルが有力な選択肢になります。

単純形状で厚い耐摩耗層が要るなら、硬質クロムが向く場合もあります。

膜厚と耐食性の関係

無電解ニッケルめっきの耐食性は、膜厚とリンタイプに大きく左右されます。

膜厚が薄いとわずかなピンホールから腐食が進むため、耐食用途では一般に10μm以上、過酷な環境では25μm以上を確保します。

耐食性の評価には、塩水を連続して吹き付ける塩水噴霧試験で何時間さびが出ないかを確認します。

同じ膜厚でも非晶質の高リンタイプのほうが長く耐え、25μm級で1000時間を超える例もあります。

要求する耐食レベルから、リンタイプと膜厚を組み合わせて決めるのが基本です。

複合めっきの種類

無電解ニッケルめっきは、粒子を分散させた複合めっきの母体になります。

フッ素樹脂を分散したNi-P-PTFEは、潤滑性が高く摩擦を下げます。

炭化ケイ素やダイヤモンドなどの硬い粒子を分散すると、耐摩耗性がさらに高まります。

ホウ素を含むニッケル・ボロン皮膜は、特に高い硬さが得られます。

目的に応じて、分散させる粒子や成分を選び分けます。

検査と膜厚の確認

めっきの品質は、膜厚と外観、密着の検査で確認します。

膜厚は、非破壊で測れる蛍光X線や、正確さの要る場合は断面を顕微鏡で観察して測定します。

密着は、加熱と急冷を繰り返す熱衝撃試験で、皮膜の膨れや剥がれが出ないかを見ます。

リン量を確実に管理したい用途では、蛍光X線で皮膜中のリン濃度そのものを定量します。

未析出やピット、膜厚のばらつきも外観で確認し、要求品質に応じて検査項目を選びます。

7. 依頼時の注意点

母材ごとに前処理が変わる

無電解ニッケルめっきは、鉄鋼、アルミ、銅合金など幅広い母材に適用できますが、前処理は母材ごとに異なります。

とくにアルミは表面の酸化膜が強く、亜鉛で置換するジンケート処理を一〜二回行ってから析出させます。

この下地がないと密着不良を起こし、皮膜が膨れたり剥がれたりします。

鉄鋼では酸による活性化、銅合金では触媒付与が要点で、油分や酸化膜が残ると未析出や膨れの原因になります。

異種金属を組み合わせる設計では、ガルバニック腐食にも注意します。

膜厚は要求性能から決める

膜厚は、耐食性や耐摩耗性などの要求から逆算して決めます。

軽度の防錆なら3〜5μm、一般的な機能用途なら5〜15μm、耐食や耐摩耗を重視するなら20〜50μmが目安です。

厚くするほど寿命は延びますが、析出速度が遅いため処理時間とコストも増えていきます。

厚膜では内部応力が大きくなり、密着や寸法にも影響するため、必要以上の厚みは避けます。

必要十分な膜厚を見極めることが、品質とコストの両立につながります。

めっき浴の管理が品質を左右する

無電解めっきの浴は、析出が進むほどニッケルと還元剤が消耗し、副生する亜リン酸が溜まっていきます。

濃度やpHが変化すると析出速度や皮膜の品質が安定しないため、こまめな分析と補給が欠かせません。

浴の寿命は、浴中のニッケルが入れ替わった回数を示すMTOで管理し、おおむね6〜10MTOで建て替えます。

未析出やピット、膜厚のばらつきは、前処理不良や浴の老化が主因です。

品質の安定には、処理業者の浴管理や更新の体制も重要な選定基準になります。

環境と廃液への配慮

無電解めっきの廃液には、ニッケルやリン、錯化剤のキレート成分が含まれます。

ニッケルは水質汚濁防止法の規制対象で、排水基準を守って処理する必要があります。

キレートはニッケルを溶かしたまま保つため、分解してから沈殿させるなど処理に手間がかかります。

富栄養化の原因になる全リンも規制されるため、廃液処理の負荷は電解めっきより大きくなります。

発注の際は、品質だけでなく排水処理や薬品管理の体制も確認すると安心です。

小さく始めて適用を広げる

無電解ニッケルめっきは、析出が遅く薬品管理も要るため、コストが電解めっきより高めです。

そのため、均一被覆や耐食性が本当に必要な部品から優先して適用するのが現実的です。

電解めっきで十分な平面部品まで無電解にすると、コストが見合わなくなります。

複雑形状や内面、精密公差など、無電解の強みが効く部品を見極めて適用範囲を決めます。

要求性能とコストのバランスを取ることが、賢い使い方につながります。

8. まとめ

無電解ニッケルめっきとは、電気を使わず化学還元でニッケル・リン皮膜を析出させる処理です。

自己触媒反応で析出するため電流分布に左右されず、内面や複雑形状にも均一な膜厚が得られます。

皮膜は緻密でピンホールが少なく、とくに高リンタイプは耐食性に優れます。

リン量により低リン・中リン・高リンに分かれ、硬さ・耐食性・磁性を用途で選び分けます。

400℃前後の熱処理で析出硬化し、硬さはHv900〜1000まで高まります。

高張力鋼ではベーキングで水素脆性を防ぎ、母材の変形にも注意します。

ねじや内面の均一被覆、フッ素樹脂を分散した複合めっきなどに広く活用されます。

前処理、膜厚、浴管理を踏まえて仕様を決めれば、無電解ニッケルめっきを確実に活かせます。
