エンボス加工は、製品の表面に凹凸を付けることで機能性やデザイン性を高める加工方法です。
金属、樹脂、紙、フィルムなど多様な素材に利用されており、製造業だけでなく日常生活のさまざまな製品にも応用されています。
しかし、一見シンプルな技術に見える一方で、加工条件の設定、金型設計、素材選択などに多くの専門知識が必要になります。

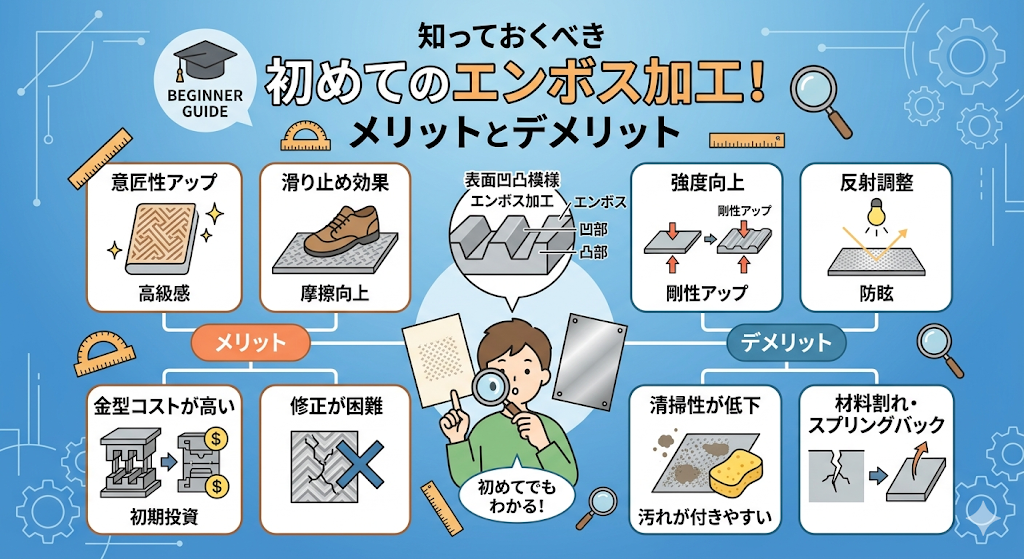

本記事では、「エンボス加工とは何か？」という基礎から、メリット・デメリット、加工方法の種類、設計の注意点、実際の失敗例まで網羅的に解説します。
- エンボス加工とは
- エンボス加工の代表的な種類
- エンボス加工のメリット
- エンボス加工のデメリット
- エンボス加工の工程と製造フロー
- エンボス加工の設計で失敗しないためのポイント
- エンボス加工で起こりやすいトラブルと対策
- エンボス加工の応用例
- まとめ：エンボス加工は機能性と意匠性を両立する重要な技術

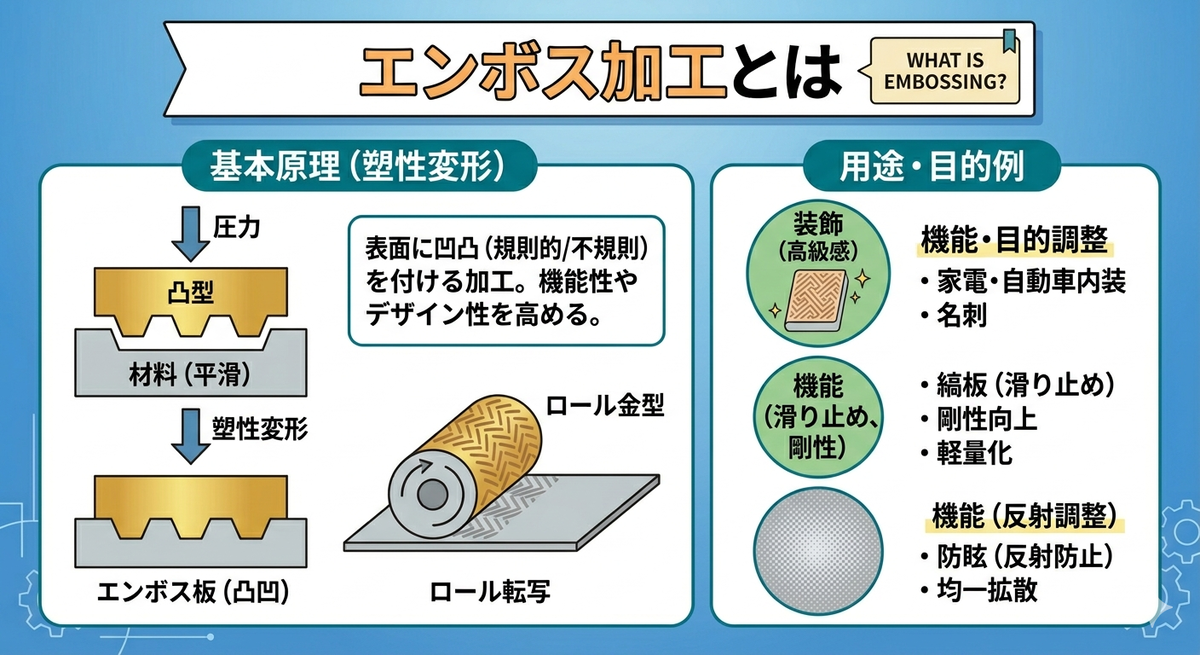

エンボス加工とは
エンボス加工とは、材料の表面に規則的または不規則な凹凸模様を形成する加工方法の総称です。
加工には金型を用いて高い圧力を加える方法が一般的で、転写された凹凸模様は装飾性や滑り止め効果などの機能を与えます。
また近年では、機能性フィルムやバリア包装材など、微細なエンボスパターンで物性をコントロールする高度な応用も増えています。
エンボス加工の代表的な用途には、以下のようなものがあります。
・紙のエンボス名刺や封筒
・転倒防止の滑り止めを目的とした金属プレート
・スマホケースや家電外装の意匠パターン
・食品包装フィルムの通気性向上
・吸音材の凹凸構造による音響特性改善
用途の広さから、製造現場においても非常に重要な加工手法のひとつといえます。
エンボス加工の基本原理
エンボス加工は、金型の模様を材料に押し付けることで凹凸を転写します。
金属材料の場合は大きな圧力（数十〜数百MPa）が必要になりますが、紙や樹脂であれば比較的小さな力でも加工が可能です。
加工の基本原理は、以下の三つのステップに大別されます。
1. 金型の模様を材料に圧接する。
2. 材料の表層が塑性変形し、凹凸が形成される。
3. 圧力除去後も形状が残るように材料が保持される。
この中でも重要なのは「塑性変形の安定性」で、加工後に凹凸が戻ってしまう「スプリングバック」を防ぐための材料選定と圧力調整が必要になります。

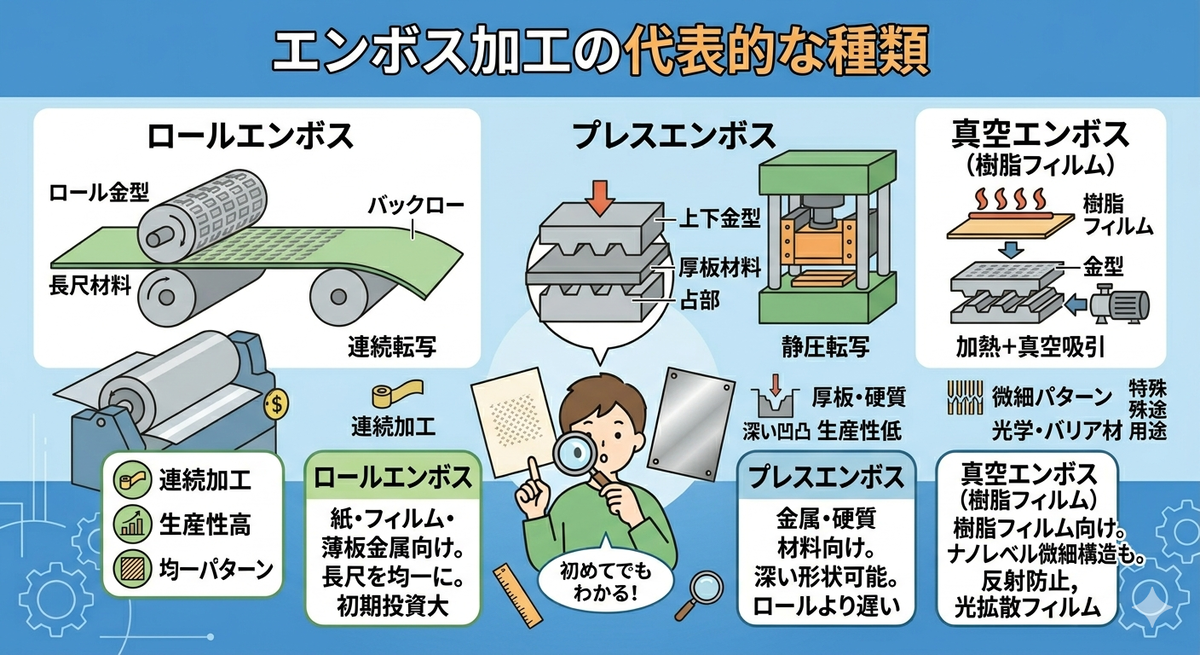

エンボス加工の代表的な種類
① ロールエンボス
ロールエンボスは、模様の刻まれたロールを回転させながら連続的に材料へ凹凸を転写する加工方法です。
紙・フィルム・薄板金属など、比較的薄く柔らかい材料に適しています。
メリットは、生産性が非常に高く、長尺の材料でも均一な凹凸パターンを付与できる点です。
ただし、ロール金型の製作精度がそのまま製品に影響するため、初期投資が大きくなる傾向があります。
② プレスエンボス
金属や硬質材料など、ロールでは十分な変形が得られない場合に用いられるのがプレスエンボスです。
上下の金型で材料を挟み込み、静的に圧力を加えるため、深い凹凸形状の加工に向いています。
特に、厚板のエンボスプレート（縞板）などはプレスによる加工が一般的です。
一方で、加工速度はロール方式より遅く、生産コストの面で不利になるケースもあります。
③ 真空エンボス（樹脂フィルム）
樹脂フィルムやシートの加工では、加熱による柔化と真空吸引を組み合わせた方式が使われることがあります。
微細パターンを形成しやすく、ナノレベルの微細構造を付与する用途でも採用されています。
例えば、反射防止フィルムや光拡散フィルムなど、光学特性をコントロールする目的でも活用されています。

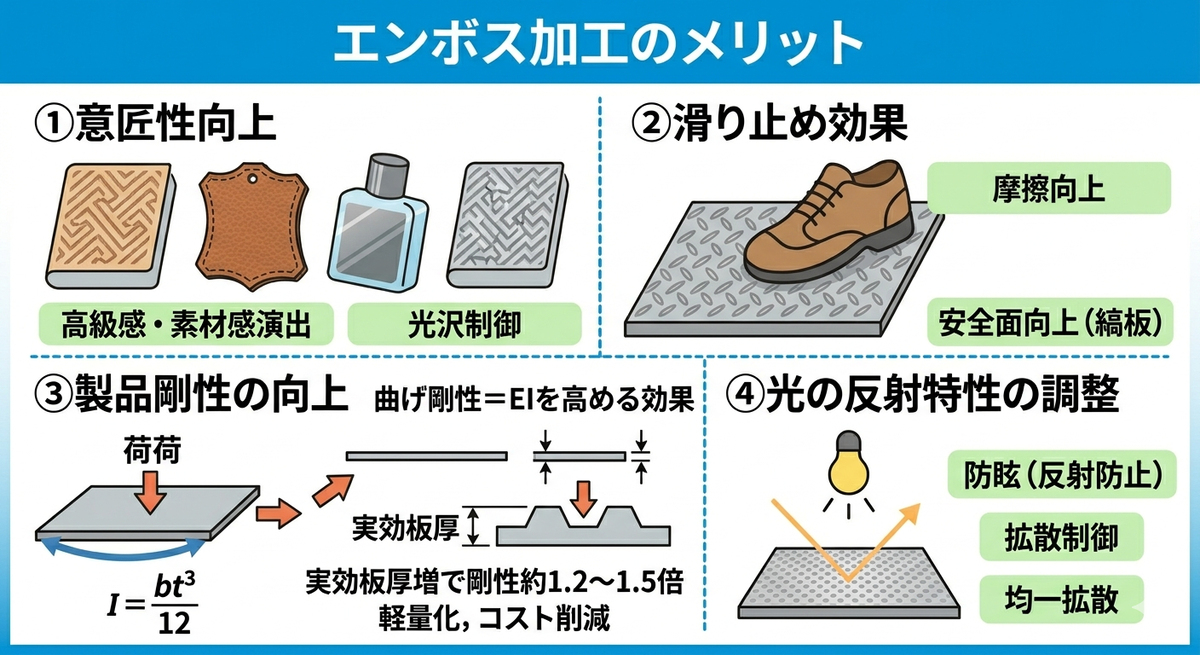

エンボス加工のメリット
エンボス加工の魅力はデザイン性だけでなく、機能性の向上にもあります。
ここでは製造業の視点で重要となる代表的なメリットを解説します。
① 製品の意匠性向上
エンボス加工を施すことで、製品に立体的な表面テクスチャを与えることができます。
本来の素材感では得られない独自の見た目を演出できるため、家電・自動車・インテリアなどで幅広く活用されています。
また、光沢を抑えて高級感を演出したり、逆に反射パターンを利用したデザインを作ることも可能です。
② 滑り止め効果
凹凸によって摩擦係数が増加するため、滑り止めとしての効果が期待できます。
特に工場設備の足場用縞板や、屋外用ステッププレートで重要な機能です。
例えば、平滑面の摩擦係数が μ=0.3 の鋼板に対し、エンボス加工を施した鋼板では μ=0.5 程度まで向上するケースがあります。
この差は安全面で非常に大きく、転倒事故のリスクを大幅に低減できます。
③ 製品剛性の向上
材料表面に凹凸を付けることで実効的な板厚が増し、曲げやねじりに対する剛性が向上します。
これは「曲げ剛性＝EI」を高める効果に相当します。
たとえば、平板とエンボス加工板の曲げ剛性を比較すると以下のような差が生じます。
・平板：I = bt³/12
・エンボス板：凹凸により実効板厚が増し I が約1.2～1.5倍に向上
この効果によって、同じ重量の板材でも強度を高めることができ、軽量化や材料コスト削減にも貢献します。
④ 光の反射特性の調整
エンボスの凹凸は光を拡散させたり反射をコントロールする効果があります。
そのため、家電や車内パネルなどでは、反射防止（防眩）として利用されることが多いです。
また、光学エンボス技術を応用した製品では、照明効率の向上や均一な光拡散にも寄与します。

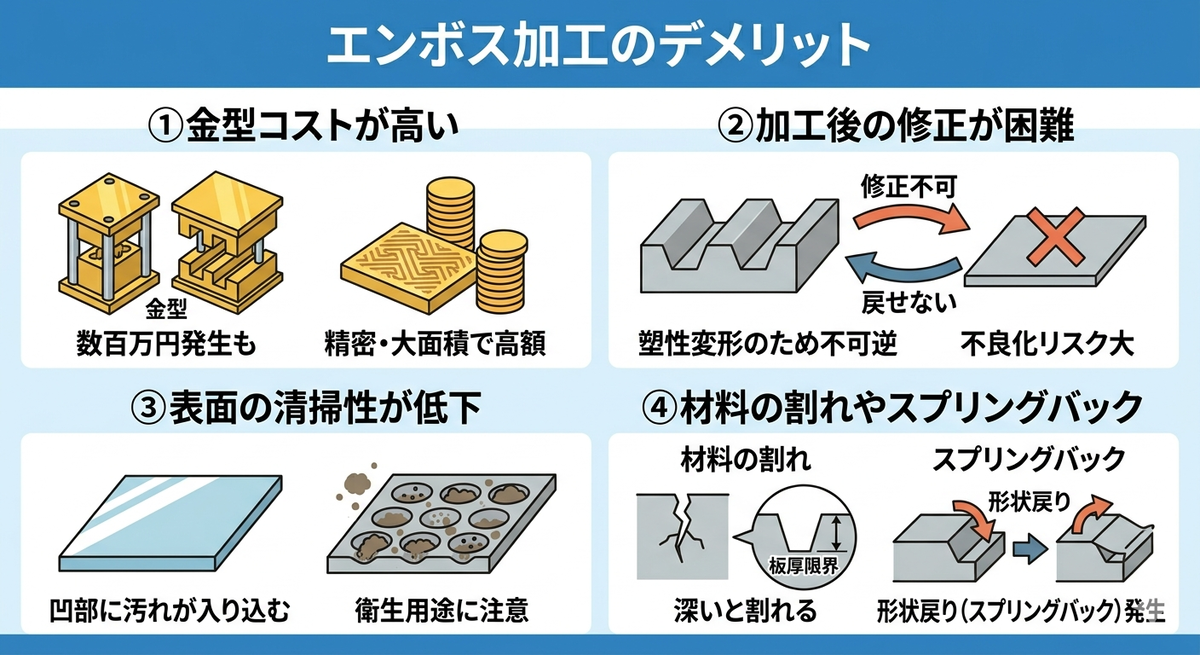

エンボス加工のデメリット
① 金型コストが高い
金型を使用する加工であるため、初期投資が大きくなりやすい点がデメリットとして挙げられます。
特に精密な模様や大面積の金型を製作する場合は、数十万円〜数百万円の費用が発生する場合もあります。
② 加工後の修正が困難
エンボス形状は塑性変形によって形成されるため、加工後に凹凸を「戻す」ことはほぼ不可能です。
そのため、設計や金型のミスがあると製品が大量に不良化するリスクがあります。
③ 表面の清掃性が低下する
凹凸部に汚れが入り込みやすく、清掃性が低下する場合があります。
特に食品工場の機器や医療分野の器材など、衛生面が重視される用途では注意が必要です。
④ 材料の割れやスプリングバック
深いエンボスを形成すると材料が割れたり、形状が戻ってしまうスプリングバックが発生することがあります。
これらを防ぐには、素材の延性・板厚・加工負荷の調整が欠かせません。

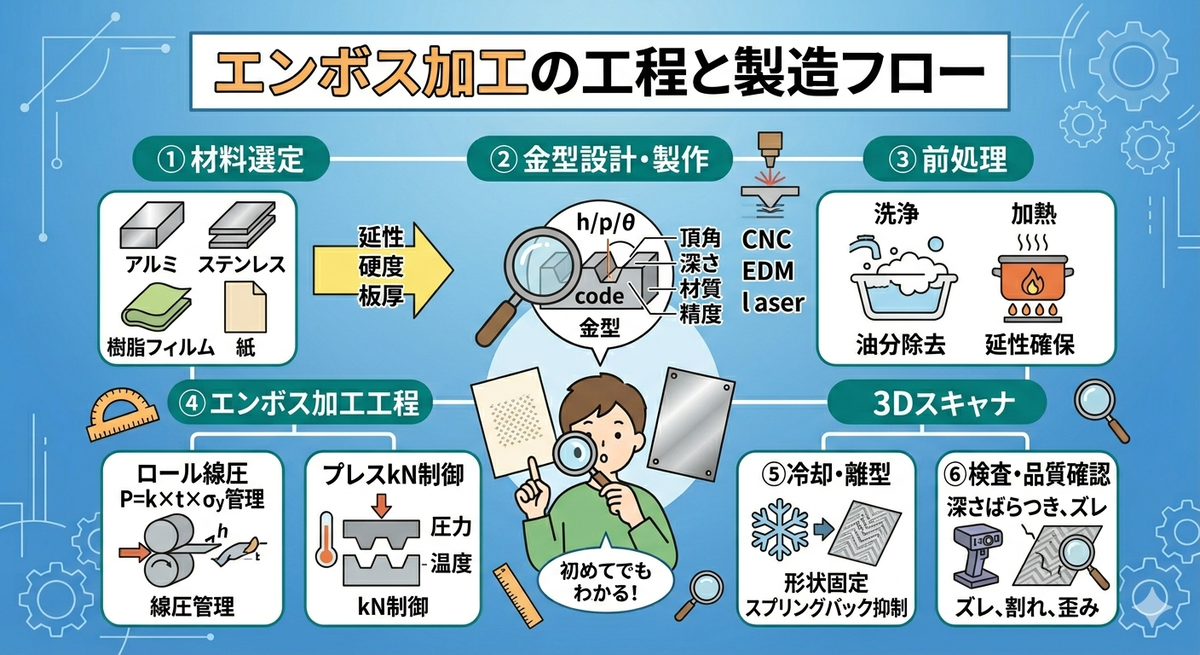

エンボス加工の工程と製造フロー
エンボス加工は単純に見えますが、実際には多くの工程管理が必要です。
特に凹凸形状の正確さ、模様の一致、材料変形の安定性などが品質の要となります。
このセクションでは、一般的なエンボス加工の工程フローを詳しく解説します。
① 材料選定
エンボス加工の品質を左右する最初のステップが材料選定です。
延性が低い材料では割れが起きやすく、柔らかすぎる材料では凹凸がきれいに転写されません。
代表的な材料の加工性の特徴は以下の通りです。
・アルミ：延性が高くエンボス加工に適する。
・ステンレス：硬度が高く深いエンボスには大きな力が必要。
・樹脂フィルム：加熱が必要だが微細パターンに優れる。
・紙：低荷重で加工可能だが模様が潰れやすい。
材料特性（降伏応力、延性、板厚）は金型設計にも大きく影響するため、十分な検討が必要です。
② 金型設計・製作
金型はエンボス品質の8割を決めると言われるほど重要な要素です。
特に凹凸の寸法精度、隙間、形状の連続性などがそのまま製品品質に反映されます。
金型設計における主要ポイントは以下の通りです。
・凹凸の頂角（鋭すぎると材料割れの原因）
・深さと間隔（模様の視認性と剛性に影響）
・表面粗さ（転写性と離型性に関係）
・金型材（SKD、SKH、タングステンなど耐摩耗性が重要）
ロール金型の場合はCNC加工による微細パターン成形、放電加工、レーザー加工などが用いられます。
③ 前処理（洗浄・加熱）
材料表面の油分や汚れが残っていると、模様が正しく転写されません。
特に金属では材料表面の酸化皮膜や油膜が影響し、エンボスの均一性が低下します。
必要に応じて加熱を行い、材料の延性を確保することも重要です。
樹脂フィルムの場合は事前加熱により加工温度を安定させ、凹凸の深さを均一にすることができます。
④ エンボス加工工程（ロールまたはプレス）
材料を金型に通し、圧力や温度を加えながら模様を転写します。
ロールエンボスでは線圧（N/mm）を管理し、プレスでは総加圧力（kN）を制御します。
例えば、金属板のロールエンボスに必要な線圧の目安は以下の式で求められます。
P = k × t × σy
P：必要線圧（N/mm）
k：補正係数（0.8〜1.2）
t：板厚（mm）
σy：材料の降伏応力（MPa）
板厚1mm、降伏応力150MPa、係数1.0の場合、
P = 1.0 × 1 × 150 = 150 N/mm
このように合理的な計算に基づいて加工条件を決定します。
⑤ 冷却・離型
特に樹脂フィルムでは冷却により凹凸形状を固定する必要があります。
冷却が不十分だとスプリングバックが増え、模様の深さが浅くなることがあります。
金属も加工熱による応力が発生するため、冷却工程は重要です。
⑥ 検査・品質確認
エンボス加工品の検査ポイントには以下の項目があります。
・凹凸の深さのばらつき
・模様のズレ
・ピッチの狂い
・圧延方向の歪み
・割れや塑性線
3Dスキャナによる表面形状測定は、近年の主流となっています。

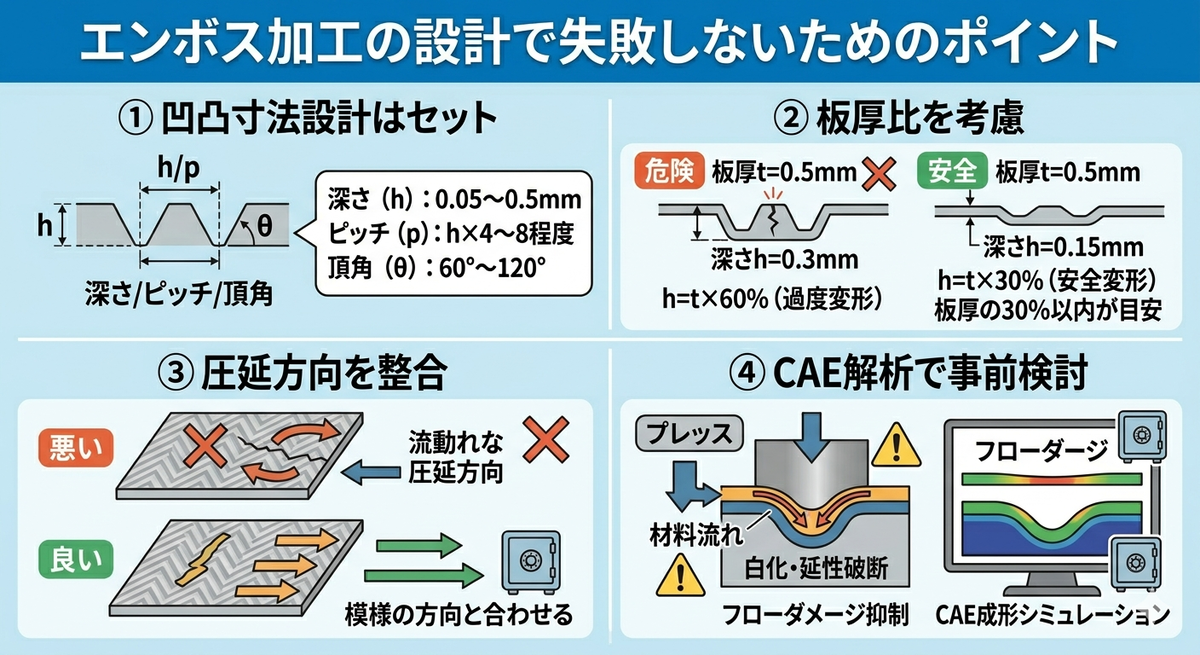

エンボス加工の設計で失敗しないためのポイント
エンボス加工は金型・材料・工程条件の影響を大きく受けます。
ここでは設計段階で特に注意すべきポイントをまとめます。
① 凹凸の寸法設計は「深さ/ピッチ/頂角」がセット
凹凸の深さだけを大きくしても、ピッチや頂角が適切でなければ意匠性や加工性は向上しません。
一般的には下記のような関係が推奨されます。
・深さ（h）：0.05〜0.5mm
・ピッチ（p）：h × 4〜8程度
・頂角（θ）：60°〜120°
深すぎる凹凸は割れの原因となるため注意が必要です。
② 板厚の20〜40%を超える深さは危険
金属材料における深いエンボスは、塑性変形が板厚の限界を超えて割れが生じることがあります。
例えば板厚0.5mmのステンレスに0.3mmの深さを形成すると、60%の変形量となり割れのリスクが非常に高いです。
経験的には「板厚の30%以内」が安全とされています。
③ 流動方向を考えた模様配置
板材の圧延方向によって延性や流動が変化します。
エンボス模様と圧延方向が一致しないと割れやすくなる場合があります。
特にステンレスやアルミの薄板では「圧延方向と模様の方向の整合性」が必須です。
④ プレスの場合はフローディメージの抑制が重要
深いエンボスをプレスで行うと、材料が一点方向に流れ込み「白化」や「延性破断」が生じます。
CAE解析（成形シミュレーション）を用いることで最適な金型形状を事前に検討できます。

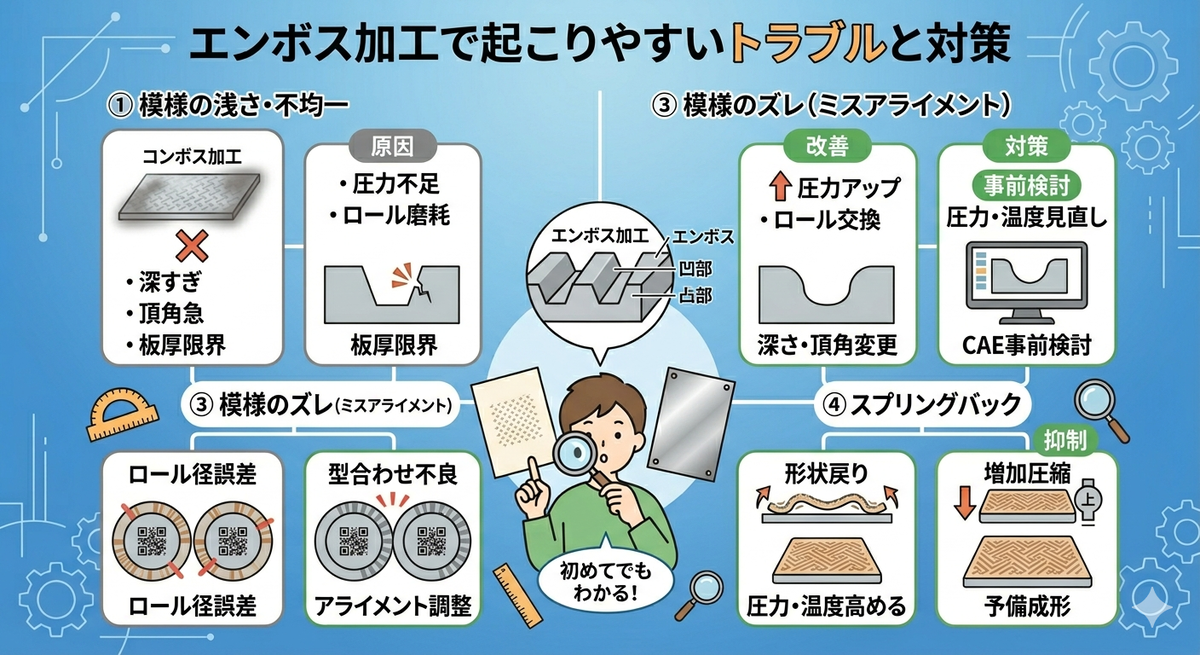

エンボス加工で起こりやすいトラブルと対策
① 模様の浅さ・不均一
原因としては以下が考えられます。
・圧力不足
・ロールの偏摩耗
・材料の硬度が高すぎる
・温度不足（フィルム）
改善策としては、圧力アップまたは材料の見直しが必要です。
② 割れ・破断
金属の深いエンボスで最も多い不良です。
原因は以下が一般的です。
・深さが大きすぎる
・頂角が鋭すぎる
・圧延方向と模様方向の不一致
CAEによる事前検討が有効です。
③ 模様のズレ（ミスアライメント）
ロールエンボスでは、ロール径と送り量の誤差がズレを生みます。
プレスでは金型の位置合わせが不十分だとズレが発生します。
④ スプリングバック
塑性変形後に材料が戻る現象で、深さが浅くなったり模様が歪む原因です。
ステンレスでは特に顕著に現れます。
対策は以下の通りです。
・圧力を高める
・予備成形を行う
・延性の高い材料へ変更

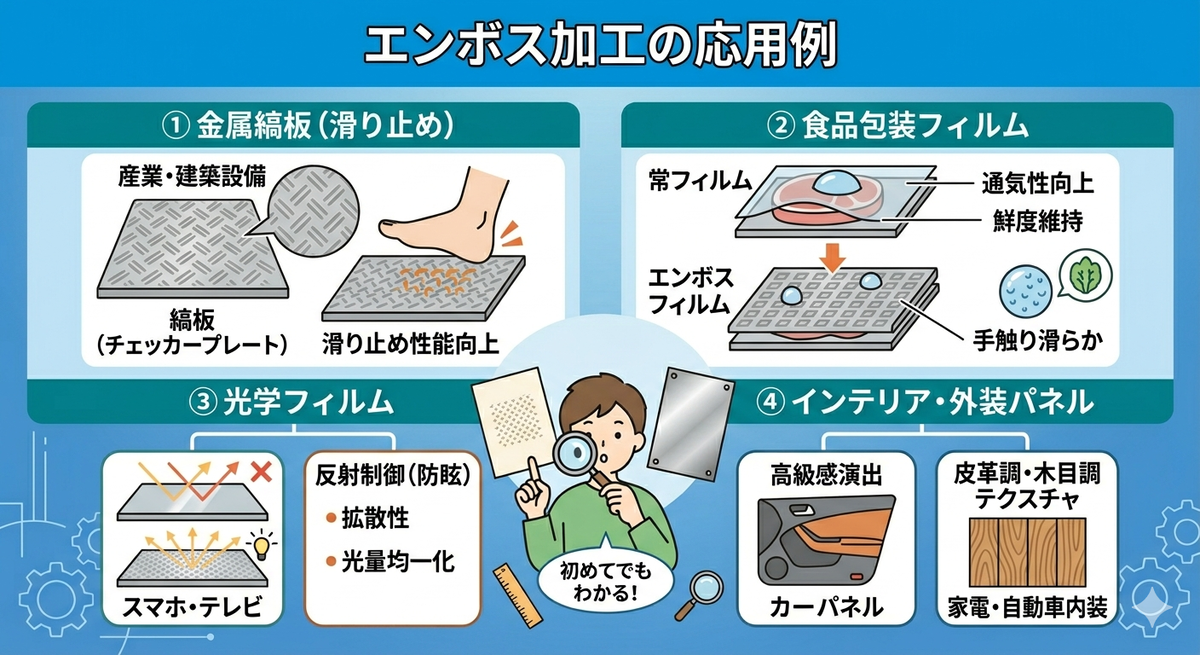

エンボス加工の応用例
ここでは実際の製品で使用されている応用例を紹介します。
① エンボスプレート（金属）
代表例は「縞板（チェッカープレート）」で、滑り止めとして非常に有効です。
建築、設備、車両のステップなどで幅広く使用されています。
② 食品包装フィルム
エンボスによって通気性が良くなり、食品の鮮度維持に効果があります。
凹凸が微細なため、手触りは滑らかでも機能性が高いのが特徴です。
③ 光学フィルム
拡散性、反射制御、光量均一化を目的に微細なパターンが作られます。
スマホ・テレビなどディスプレイ性能に大きく貢献しています。
④ インテリア・外装パネル
木目や皮革調のエンボスで高級感を演出できます。
まとめ：エンボス加工は機能性と意匠性を両立する重要な技術
エンボス加工は単なる模様付けの技術ではなく、滑り止め、剛性向上、光拡散、通気性向上など多くの機能を付与できる加工です。
ただし金型の設計や材料選定が難しく、適切な条件を外すと割れや不均一などの不良が発生します。
本記事で解説した内容を理解することで、エンボス加工を正しく活用し、高品質な製品づくりに役立てていただければ幸いです。
