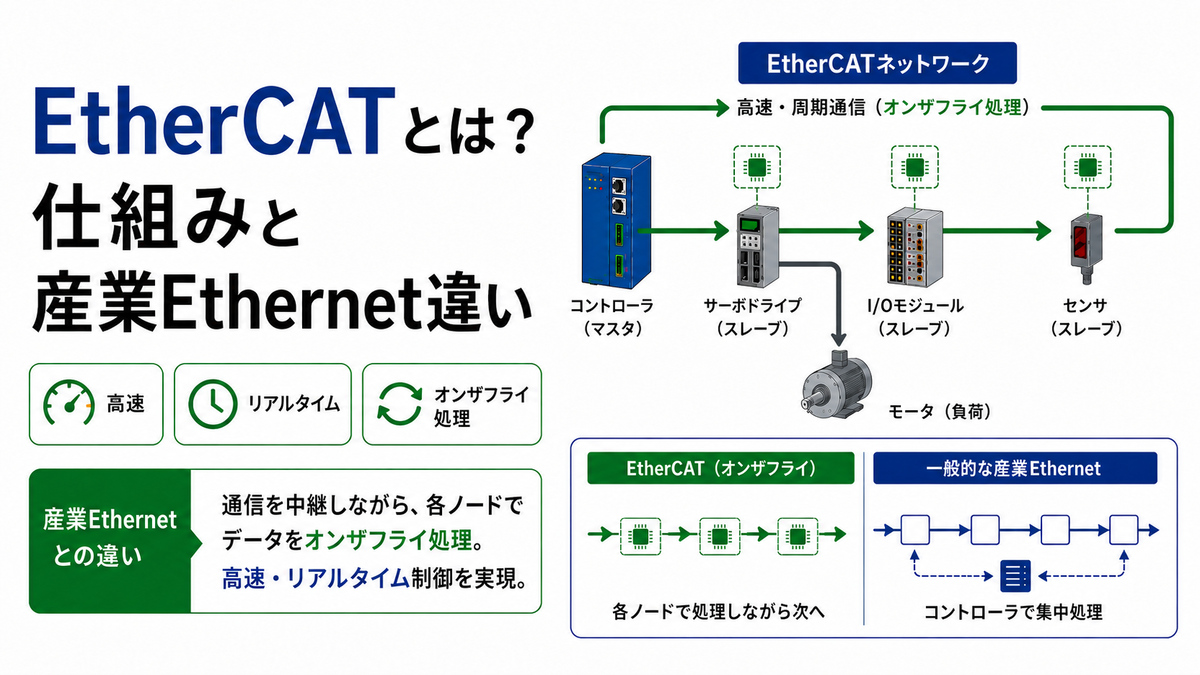

EtherCATとは？仕組みと産業Ethernet違い

情報処理 情報処理-産業ネットワーク

「サーボ軸を何十軸も同期させたいのに、通信周期が長くて制御が追いつかない」

「EtherNet/IPやPROFINETと同じ産業用Ethernetのはずなのに、EtherCATだけ何が違うのか分からない」

設備制御やモーション制御の現場では、このような疑問がよく出てきます。

EtherCATは、一般的なLAN通信のように各機器が個別にデータを送受信する方式ではありません。1つのEthernetフレームを各スレーブが通過中に読み書きすることで、高速・低遅延なリアルタイム通信を実現する産業用ネットワークです。

本記事では、EtherCATの基本から、オンザフライ処理、マスター・スレーブ構成、分散クロック、産業Ethernetとの違い、導入時の注意点までを実務目線で解説します。



1. EtherCATとは何か

EtherCATとは、Ethernet for Control Automation Technologyの略で、産業機械やFA設備のリアルタイム制御に使われる産業用Ethernetの一種です。

モーション制御、サーボ制御、リモートI/O、センサ、インバータ、測定装置などを高速に接続するために使われます。

名前にEthernetと入っていますが、一般的なオフィスLANの通信とは考え方が大きく異なります。

通常のEthernet通信では、機器ごとにフレームを受け取り、内容を確認してから応答します。一方、EtherCATではフレームがネットワーク上を流れる途中で、各スレーブが自分に必要なデータだけを読み取り、同時に自分の入力データを書き込みます。

この動作により、機器台数が増えても通信の無駄が少なく、短い周期で多くの入出力やサーボ軸を更新できます。

産業用通信全体の位置づけを先に把握したい場合は、フィールドバスとは？通信の種類とEthernet違いの記事も参考になります。



項目 EtherCATの特徴
分類 産業用Ethernet、リアルタイムフィールドネットワーク
主な用途 サーボ軸制御、リモートI/O、センサ、モーション制御
通信方式 マスターが送るフレームを、スレーブが通過中に処理する
強み 高速周期、低ジッタ、多軸同期、省配線
注意点 スレーブ専用コントローラ、設定ファイル、トポロジ設計が重要



2. EtherCATが必要になる理由

EtherCATが必要になる背景には、機械の高速化と多軸化があります。

昔の設備では、数点のセンサと数個のアクチュエータを順番に動かせば十分なケースも多くありました。しかし現在は、サーボモータ、画像検査、ロードセル、温調器、変位センサなど、多くの機器が同時に動きます。

特にサーボ制御では、複数軸の位置や速度を短い周期で更新しなければなりません。通信遅れやジッタが大きいと、同期ズレ、振動、位置決め精度低下につながります。

そこで、高速かつ同期性の高い産業ネットワークが必要になります。

単純なON/OFF制御や低速な監視用途であれば、Modbusとは？RTUとTCPの違いを解説のような通信でも十分な場合があります。一方、ミリ秒以下の周期で多軸を同期させたい場合は、EtherCATのようなリアルタイム性の高い方式が候補になります。

つまり、EtherCATは「通信できればよい」場面ではなく、制御周期・同期精度・軸数・I/O点数が効いてくる場面で真価を発揮します。



3. EtherCATの最大の特徴はオンザフライ処理

EtherCATを理解するうえで最も重要なのが、オンザフライ処理です。

オンザフライ処理とは、Ethernetフレームが各スレーブを通過している途中で、スレーブが自分に必要なデータを読み取り、自分の入力データを書き込む方式です。

通常の通信では、受信、解釈、応答、次の機器への送信という処理が機器ごとに発生します。この方式では、機器台数が増えるほど待ち時間が積み重なります。

EtherCATでは、スレーブはフレームを止めずに処理します。各スレーブが自分の領域だけを高速に読み書きするため、フレーム全体の流れが非常に効率的です。

イメージとしては、回覧板を各人が受け取ってから返事を書くのではなく、ベルトコンベア上を流れる用紙に、各担当者が通過中に必要事項だけ記入していくような方式です。

この仕組みにより、少ないフレーム数で多数のスレーブを更新できます。



方式 処理の考え方 機器台数が増えた時の影響
一般的な問い合わせ応答 機器ごとに要求と応答を行う 台数分だけ通信回数や待ち時間が増えやすい
EtherCAT 1つのフレームを通過中に各スレーブが読み書きする 多数の機器を短周期で更新しやすい



4. マスターとスレーブの役割

EtherCATは、基本的にマスターとスレーブで構成されます。

マスターはPLC、産業用PC、モーションコントローラなどです。制御プログラムを実行し、EtherCATフレームをネットワークへ送出します。

スレーブは、リモートI/O、サーボドライバ、インバータ、センサアンプ、温調器、バルブターミナルなどです。各スレーブは、マスターから送られてきたフレームを通過させながら、自分の入出力データを読み書きします。

通常のEthernet機器では、各ノードが比較的自律的にパケットを送受信します。しかしEtherCATでは、通信の主導権は基本的にマスター側にあります。

そのため、ネットワーク全体の周期、入出力更新、同期タイミングをマスターが管理しやすい構成になります。

この「マスターが周期的に全体を更新する」という考え方は、PLCの周期処理とも相性があります。PLC側の処理周期を理解したい場合は、シーケンス制御とは？PLC・ラダー図・資格までの記事もあわせて読むと、制御プログラムと通信周期の関係を整理しやすくなります。



5. EtherCATの通信フレームの流れ

EtherCATでは、マスターが送信したフレームがスレーブを順番に通過し、最後にマスターへ戻る形で処理されます。

物理的にはライン、ツリー、スター、リングに近い構成が使われますが、論理的にはフレームが各スレーブを巡回するイメージで理解すると分かりやすいです。

各スレーブは、フレーム内の自分に割り当てられたデータ領域を処理します。出力データであれば読み取り、入力データであればフレーム内へ書き込みます。

マスターにフレームが戻ると、各スレーブから集められた入力データがまとまって取得されます。

この一連の動作が、制御周期ごとに繰り返されます。



ステップ 処理内容
1 マスターが出力データを含むEtherCATフレームを送信する
2 各スレーブが通過中のフレームから自分の出力データを読む
3 各スレーブが入力データを同じフレームへ書き込む
4 フレームがマスターへ戻り、入力データがまとめて更新される
5 次の制御周期で同じ処理を繰り返す



6. リアルタイム性とジッタの考え方

EtherCATの強みは、単に通信速度が速いことだけではありません。

重要なのは、通信周期のばらつきが小さく、各機器の更新タイミングをそろえやすいことです。

制御の世界では、平均的に速いことよりも、毎回ほぼ同じタイミングでデータが更新されることが重要です。周期がばらつくと、サーボ軸の同期ズレや制御応答の乱れにつながります。

この周期のばらつきをジッタと呼びます。

例えば、1ms周期で動かしたい制御が、ある時は0.8ms、次は1.3ms、次は0.9msのように揺れると、制御計算の前提が崩れます。

EtherCATでは、オンザフライ処理と分散クロックにより、短周期かつ低ジッタの制御をしやすくなります。



7. 分散クロックとは何か

分散クロックとは、EtherCATネットワーク内の各スレーブの時刻を高精度に同期させる仕組みです。

多軸サーボや高速I/Oでは、各機器が同じ制御周期で動いているだけでは不十分です。どのタイミングで入力を読み、どのタイミングで出力を反映するかまでそろえる必要があります。

分散クロックを使うと、ネットワーク上の各スレーブが共通の時間基準に合わせて動作できます。

これにより、複数のサーボ軸を同時に動かす、複数の測定点を同時刻でサンプリングする、カム同期や補間動作を安定させるといった用途に対応しやすくなります。

制御周期そのものの考え方は、サンプリング周期とは？求め方・周波数と制御遅れの記事で詳しく解説しています。EtherCATの分散クロックは、この周期制御をネットワーク上の複数機器へ広げるための重要な仕組みです。



8. 産業Ethernetとの違い

EtherCATは産業用Ethernetの一種ですが、すべての産業Ethernetが同じ仕組みで動くわけではありません。

産業Ethernetとは、工場や設備向けに使われるEthernetベースの通信方式の総称です。EtherNet/IP、PROFINET、CC-Link IE、EtherCATなどが含まれます。

大きな違いは、リアルタイム性の実現方法です。

EtherNet/IPやPROFINETは、標準EthernetやIP通信との親和性を重視しつつ、産業用途に必要な機能を追加しています。一方、EtherCATはフレームの処理方式そのものを制御用途に最適化しており、オンザフライ処理を中心に高速周期を実現します。

そのため、EtherCATはモーション制御や同期制御に強く、EtherNet/IPやPROFINETはPLC間通信、I/O通信、上位連携を含めた広い用途で使われることが多いです。

EtherNet/IPとの違いを比較したい場合は、EtherNet/IPとは？三菱と産業Ethernetの記事が参考になります。



項目 EtherCAT 一般的な産業Ethernet
得意分野 多軸同期、サーボ制御、高速I/O PLC間通信、リモートI/O、設備連携
処理方式 フレーム通過中にスレーブが読み書き 機器ごとにデータを送受信する方式が多い
リアルタイム性 短周期・低ジッタを狙いやすい 方式により異なる
ITネットワークとの親和性 専用的な制御ネットワークとして扱うことが多い TCP/IPや上位通信との親和性が高い方式もある
設計上の注意 専用スレーブ、設定ファイル、同期設計が重要 IP設計、スイッチ、セグメント設計が重要



産業用Ethernetを選ぶときは、通信速度だけで決めるべきではありません。

既存PLCメーカー、サーボメーカー、I/O機器、保守体制、エンジニアの習熟度、上位システムとの接続性まで含めて判断する必要があります。

例えば、欧州系設備やSiemens系のPLCではPROFINETが採用されることが多く、北米系やRockwell系ではEtherNet/IPが多く使われます。三菱電機系の設備ではCC-Link IEやCC-Link IE TSNが候補になりやすいです。

EtherCATは、高速なモーション制御や多軸同期を重視する設備で強みがあります。

PROFINETとの違いを整理したい場合は、PROFINETとは？PROFIBUSとの違いと基本、CC-Link系との関係を見たい場合はCC-Linkとは？IEとTSNの種類と特徴をあわせて確認すると理解しやすくなります。



方式 向いている用途 判断ポイント
EtherCAT 多軸サーボ、高速I/O、同期制御 周期・ジッタ・軸数を重視する設備
EtherNet/IP PLC通信、リモートI/O、装置間通信 Rockwell系やCIP資産との親和性
PROFINET PLC、ドライブ、分散I/O、欧州系設備 Siemens系設備、PROFIBUS資産との関係
CC-Link IE 三菱系PLC、I/O、サーボ、国内設備 三菱電機系の設備標準との整合



10. EtherCATのトポロジと配線の考え方

EtherCATでは、ライン、ツリー、スター、リングなど、比較的柔軟なトポロジを構成できます。

ただし、実務ではライン構成や分岐ユニットを使った構成が多く、設備の盤配置や装置構造に合わせて設計します。

重要なのは、単にケーブルをつなげばよいという考え方ではなく、通信経路、スレーブ順序、故障時の影響範囲、保守性を考慮することです。

特に装置が長く分かれる場合や、可動部をまたぐ場合は、ケーブル長、曲げ、ノイズ、コネクタの抜け、シールド処理が問題になります。

また、リング冗長に対応した構成では、1か所の断線時にも通信を継続できる場合があります。ただし、マスターやスレーブ側の対応が必要です。

配線の考え方は、シリアル通信やフィールドバスにも共通する部分があります。基礎としてはシリアル通信とは？UART・SPI・I2Cの違いも参考になります。



11. EtherCATで使われる設定ファイル

EtherCATでは、スレーブ機器の情報をマスター側に認識させるために、設定ファイルが使われます。

一般に、EtherCAT Slave Informationを表すESIファイルが使われます。ESIファイルには、スレーブの機器情報、プロセスデータ、通信オブジェクト、対応機能などが記述されています。

マスターはこの情報をもとに、各スレーブの入出力データをどのように割り付けるかを決めます。

実務では、スレーブ機器の型式に対応したESIファイルを正しく登録することが重要です。ファイルが古い、型式が違う、ファームウェアバージョンと合っていないと、デバイスが認識されない、I/Oサイズが合わない、パラメータが設定できないといった問題が起きます。

この点は、PROFINETのGSDMLファイルや、他の産業ネットワークのデバイス記述ファイルと似ています。



12. EtherCATとサーボ制御の関係

EtherCATがよく使われる代表例が、サーボ制御です。

サーボ制御では、位置指令、速度指令、トルク指令、現在位置、現在速度、アラーム状態などのデータを短周期でやり取りします。

1軸だけなら専用パルス列やアナログ指令でも制御できますが、軸数が増えると配線が複雑になります。また、複数軸を同期させる場合、各軸の更新タイミングがそろっていないと、軌跡のズレや加工精度の低下が起きます。

EtherCATを使うと、複数のサーボドライバをネットワークで接続し、同じ周期で指令値やフィードバック値を更新できます。

さらに、分散クロックを使うことで、各軸の動作タイミングを高精度に合わせやすくなります。

ただし、EtherCATを使えば自動的に高精度になるわけではありません。機械剛性、サーボゲイン、負荷慣性、制御周期、通信周期、エンコーダ分解能を含めて設計する必要があります。



13. EtherCATと上位システム連携の違い

EtherCATは、現場レベルのリアルタイム制御に強い通信です。

一方、設備データを上位システムへ送る、クラウドにデータを蓄積する、設備状態を可視化する、といった用途では別の通信方式が使われることが多いです。

例えば、設備データ連携ではOPC UAとは？サーバと設備データ連携入門がよく使われます。軽量なIoTメッセージングではMQTTとは？IoT通信プロトコルとブローカーが候補になります。

つまり、EtherCATは現場制御のための高速ネットワークであり、OPC UAやMQTTは上位連携やデータ活用に向いた通信です。

この役割を混同すると、設計が複雑になります。

実務では、装置内部の高速制御はEtherCAT、設備データの収集はOPC UA、クラウドや監視システムへの通知はMQTT、というように階層を分けて考えると整理しやすくなります。



14. EtherCAT導入時の注意点

EtherCATは高性能な通信ですが、導入時にはいくつか注意点があります。

まず、EtherCAT対応機器を選ぶ必要があります。標準Ethernetポートがあるからといって、すべての機器がEtherCATスレーブとして動くわけではありません。

次に、マスターとスレーブの対応関係を確認します。同じEtherCAT対応でも、サポートする機能、プロファイル、分散クロック対応、冗長対応、診断機能は機器によって異なります。

また、通信周期を短くしすぎると、PLCやIPC側の処理負荷、アプリケーション周期、サーボ演算、データロギングとのバランスが崩れる場合があります。

「短い周期ほど良い」と考えるのではなく、必要な制御性能に対して過不足のない周期を設定することが重要です。



確認項目 見るべきポイント
機器対応 マスター、スレーブ、対応プロファイル、分散クロック
通信周期 必要な制御応答、CPU負荷、I/O点数、軸数
配線 ケーブル長、シールド、可動部、ノイズ源との距離
設定ファイル ESIファイル、型式、バージョン、I/O割付
保守性 スレーブ交換、アドレス管理、診断、断線時の復旧



15. トラブル時の切り分けポイント

EtherCATで通信異常が起きた場合、原因は通信設定だけとは限りません。

ケーブル、コネクタ、ノイズ、スレーブ電源、ESIファイル、スレーブ順序、アドレス設定、ファームウェア不一致など、複数の要因が考えられます。

まず確認すべきは、どのスレーブまで通信できているかです。ライン構成の場合、あるスレーブ以降がまとめて見えないなら、その直前の機器やケーブルに問題がある可能性があります。

次に、機器単体の電源とリンク状態を確認します。EtherCAT通信以前に、電源が入っていない、RJ45コネクタが甘い、ケーブルが断線しているといった基本的な問題も少なくありません。

さらに、設定ファイルと実機型式の不一致もよくある原因です。保守交換で似た型式の機器に置き換えた場合、I/Oサイズや対応オブジェクトが変わり、マスター側の設定と合わなくなることがあります。



症状 主な原因 確認ポイント
スレーブが認識されない 電源、配線、ESIファイル、型式違い リンクランプ、機器型式、設定ファイル
特定スレーブ以降が見えない ケーブル断線、コネクタ不良、途中スレーブ故障 異常発生位置、入れ替え確認、ケーブル交換
周期異常が出る 周期設定過小、CPU負荷、通信負荷 タスク周期、I/O点数、診断ログ
サーボ同期がずれる 分散クロック設定、軸設定、制御周期不整合 DC設定、サーボパラメータ、マスター周期
まれに通信断する ノイズ、可動ケーブル、接地不良 ノイズ源、シールド、可動部、アース



16. EtherCATを選ぶべき場面・選ばない場面

EtherCATは高性能ですが、すべての設備に必要なわけではありません。

選ぶべきなのは、多軸サーボを短周期で同期させる設備、高速I/Oを大量に扱う装置、測定タイミングをそろえたいシステム、モーション制御の精度が重要な装置です。

一方、単純な監視、低速なデータ収集、上位システム連携が中心の用途では、EtherCATが過剰になる場合もあります。

設備の状態監視やデータ活用が中心なら、OPC UAやMQTTの方が構成しやすいこともあります。汎用的なPLC間通信や装置間通信なら、既存のPLCメーカー標準ネットワークを使う方が保守しやすい場合もあります。

選定では、通信性能だけではなく、保守担当者が扱えるか、交換部品を入手しやすいか、既存設備との整合が取れるかも重要です。



判断 向いている条件
EtherCATを選びやすい 多軸同期、短周期制御、高速I/O、モーション制御が重要
別方式も検討 監視中心、低速データ収集、既存PLC標準との整合が重要
上位連携を分ける 現場制御はEtherCAT、設備データ連携はOPC UAやMQTT



17. よくある質問

EtherCATは普通のLANスイッチで分岐できますか？

通常のEthernet通信と同じ感覚で、一般的なLANスイッチを途中に入れる設計は避けるべきです。

EtherCATはフレームを通過中に処理する方式であり、通常のIP通信をスイッチングするネットワークとは考え方が異なります。分岐やスター構成が必要な場合は、EtherCAT対応の分岐機器やカプラを使います。

EtherCATとEthernetは同じですか？

物理層にEthernet技術を使いますが、通信の考え方は一般的なEthernet通信とは異なります。

特に、EtherCATではスレーブがフレームを通過中に処理するため、一般的なTCP/IP通信のように各機器が独立してパケットをやり取りする方式ではありません。

EtherCATとEtherNet/IPはどちらが速いですか？

単純な速度比較ではなく、用途で考えるべきです。

多軸同期や高速I/OではEtherCATが有利になりやすく、PLC間通信やCIPベースの広い機器連携ではEtherNet/IPが使いやすい場合があります。

EtherCATはサーボ専用ですか？

サーボ制御でよく使われますが、サーボ専用ではありません。

リモートI/O、センサ、測定装置、バルブ、温調器など、EtherCAT対応スレーブであればさまざまな機器を接続できます。

EtherCATを使えば制御精度は必ず上がりますか？

通信周期や同期性は改善しやすくなりますが、制御精度は通信だけで決まりません。

機械剛性、サーボ調整、負荷慣性、エンコーダ分解能、制御周期、プログラム設計を含めて整える必要があります。



18. まとめ

EtherCATは、産業用Ethernetの中でも高速・低遅延・高同期性を重視したリアルタイム通信です。

最大の特徴は、フレームを各スレーブが通過中に処理するオンザフライ処理です。これにより、多数のI/Oやサーボ軸を短い周期で効率よく更新できます。

また、分散クロックを使うことで、複数のスレーブの動作タイミングを高精度に合わせやすくなります。

一方で、EtherCATは万能な通信ではありません。上位システム連携や設備データ収集では、OPC UAやMQTTの方が適している場合もあります。

実務では、EtherCATを「現場制御の高速ネットワーク」と位置づけ、他の産業ネットワークや上位連携技術と役割を分けることが重要です。
